1 板设计

1）从受力计算角度，一般板厚取值为：双向板按L/40（边跨时可适当加厚）、单向板按L/35（连续板）、L/30(简支板)。

2）跨度较大的板（板跨大于4m 时）及异形板的板厚，根据周边支座情况，酌情加大（一般可加大10～20mm）。

3）当板内埋的管线比较密集时，板厚应可取120～150mm。设计考虑加强部位，如转角窗、平面收进或大开洞的相临区域，其板厚根据情况取120～

150mm。屋面板不小于120mm。

4）高层建筑地下室顶板取180mm（按嵌固在地下室顶板考虑）；不嵌固时取160mm；覆土处顶板厚度不小于250 mm。

5）悬挑板的净挑尺寸不宜大于，否则应采取梁式悬挑。注意与厚挑板的相邻板跨，其板厚应适当加厚，厚度差距不要过大（可控制在20～40mm以内）。6）异形板的配筋应专门复核，不应直接简单采用PM的计算结果。

7）温度筋：较大板块的板面无筋区域，其温度、收缩应力较大，应在板面设配筋率不小于%的防裂构造钢筋。

8）挑板配筋：注意转角挑板配筋时的角部构造（阳角、阴角）。挑板底部构造钢筋：当悬挑长度较小、板厚较薄时可不配筋。

2 板筋绘制

首先，对板计算参数进行调整，钢筋级别要确定，其次，根据裂缝挠度进行配筋，若不满足，需反过来调整板厚；每一层都要进行计算。

如果计算的模型中存在异形板，则计算的结果就不能参照了，必须把异形板单独拿出来计算，可采用理正计算单块异形板。

边界条件的设定：边跨为简支，中间跨为固支，楼梯旁边的板也为简支。

绘制时需要注意的问题：

1.图层的设置，支座负筋与正筋需分层表示，便于查改；

2.支座钢筋锚入板内的长度，取板短跨的1/4，如果相邻板跨度不一样，支座钢筋锚入板内的长度，按跨度大的一跨取；

3.为了使图面整洁，一般对于按照构造配置的板筋，可以在图纸的文字说明里表示，图上只反映出需要计算的配筋；

4.板筋的配置选择以细而密为原则，可以控制裂缝。板筋间距可以做到多而密，不建议采用间距为200的板筋；

5.当板跨度较小时，可以把支座钢筋拉通，利于施工，节约成本；

6.当相邻板标高不一致时，支座钢筋需要断开，各自锚固在梁内，并保证锚固长度；

7.悬挑板锚入简支板内的长度应不小于挑出的长度；（）

8.异形板不管配筋是否按计算，最好把钢筋的布置方式画出来，这样施工时不会放错钢筋；

9.楼梯在楼层处的板筋需要与楼层处的板筋对应起来；

10.对于一些形状不正的结构，钢筋线的方向不要搞反;

11.卫生间盥洗室处板钢筋双层通长布置。

对于钢筋间距，一般板底钢筋的间距一般控制在150mm及以下，板顶钢筋控制200mm及以下的，对于支座有高差的，板支座高差小于等于30mm时，钢筋可以拉通，大于等于50mm，不宜拉通。

3 楼梯间平台板配筋（注意）

对楼层平台板，其配筋见楼层板配筋，其板厚与楼层板一致；对半平台板，其板厚根据楼梯样式而定，若为BT或CT或DT型板式楼梯，平台板最好与梯段板一致，但是若为AT型楼梯，则平台板与梯板没有必然联系，一般厚度取为100, 8@200双层双向配筋。

4 结构两端板由于受到较大扭转作用，其配筋最好双层双向拉通布置，在江苏规范中有明确的规定。

5 对于塑性计算方法，塑性系数（支座弯矩与跨中弯矩之比）β=比较合理。

6 板钢筋为一级钢时，为弯钩，二、三级钢时为斜钩。

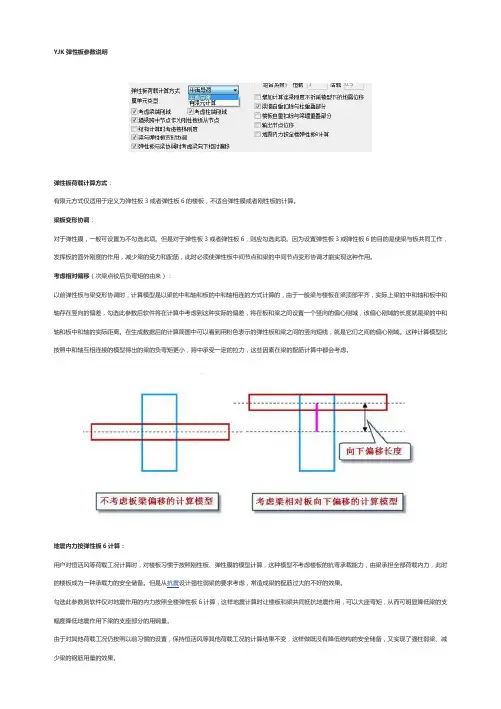

7 设弹性板并做整体分析

8 板的经济配筋率一般是%~1%。

9 最小配筋率及配筋面积（采用三级钢）

板厚100时，As=%*100*1000=200mm2，采用8@200=251mm2；

板厚120时，As=%*120*1000=240mm2，采用8@200=251mm2;

板厚150时，As=%*150*1000=300mm2，采用8@150=335mm2。

10 卧置在地基上的混凝土板，最小配筋率%，因板虽受弯矩，但板下有土作为支撑，受弯更有利；所以筏板基础中的筏板配筋，条基中的底板配筋，单独柱基础的底板配筋都应满足最小配筋率%。

11 降板时常见做法

a 板两边标高差小于等于30mm，两边板按连续计算，配筋取两边计算的大值，钢筋长度按大板跨度的1/4取，实际施工时钢筋是连通的。

b 板两边高差较大，已超出板厚的情况，比如卫生间沉板处，相连处支座定义为简支，钢筋长度按各自板块跨度大小的1/4取，构造配。

c 板两边高差在板厚范围内时，支座定义为固支，两边板按连续计算，配筋取两边计算的大值，钢筋长度按大板跨度的1/4取，施工时钢筋是断开的，但要求锚入梁内不少于La，梁考虑受扭。

》楼板计算跨度

板的计算跨度是指在计算弯矩时所应取用的跨度长度。对于弹性力学理论，计算跨度取两支座反力之间的距离；对于塑性力学理论，计算跨度由塑性铰位置确定。一般在实际设计时简化处理，偏安全地直接取支座中心线间距l。》板设计绘图主要流程

1 估计板厚

2 整理荷载（恒荷载、活荷载、等效均布荷载）

3 理正或PKPM计算

4 根据计算结果绘图

》PMCAD计算需要注意以下几个问题

1 PMCAD一般的双向板计算结果和理正等其他软件计算结果基本相同

2 单向板时长边配筋计算结果有误

3 异形板计算结果不是非常准确

》只要满足跨中弯矩加上支座弯矩之总弯矩大于ql2/8，就都是合理的，因为板内弯矩的分配是按照钢筋极度分布的，钢筋集中使用在支座，那么支座就会相应的多些承担弯矩，跨中相应少一些。

》挑板板厚的经验确定

挑板板厚的确定，一般经验为净挑跨度的1/12~1/10，后者用于轻挑板，这是针对荷载标准值为15KN/m2左右的取值。

挑板在一般民用荷载下，最大净挑尺寸不宜超过。

注意：悬挑构件的安全储备比常规构件要大些，所以要对计算结果乘以足
