接地网电气完整性测试记录
有效接地系统接地网的试验和检查项目、周期和要求
有效接地系统接地网的试验和检查项目、周期和要求序号项目周期要求说明1 检查电力设备接地引下线与接地网连接情况（导通性测试）1）6年2）必要时不得有开断、松脱或严重腐蚀等现象。
状况良好设备的回路电阻测试值应在50mΩ以下；50～200mΩ者，宜关注其变化，重要设备宜在适当时候检查处理；200mΩ～1Ω者，对重要设备应尽快检查处理，其它设备宜在适当时候检查处理；1Ω以上者，设备与主地网未连接，应尽快检查处理1）采用测量接地引下线与接地网（或相邻设备）之间的回路电阻值来检查其连接情况，可将所测数据与历次数据比较和相互比较，通过分析决定是否进行挖开检查2）应采用通以不小于5A的直流电流测量回路电阻的方法来检查地网的完整性和接地引下线的连接情况3）必要时，如：怀疑连接线松脱或被腐蚀时2 发电厂、变电站接地网的腐蚀诊断检查1）10年2）位于海边、潮湿地区或有地下污染源地区的变电站，可视情况缩短开挖周期3）怀疑地网腐蚀情况严重时不得有开断、松脱或严重腐蚀等现象，当外观检查或根据腐蚀量化指标得出接地网已严重腐蚀的结论时，应安排大修或因地制宜的采用成熟的防腐措施1）传统的方法是抽样开挖检查，根据电气设备重要性和施工安全性，选择5～8点沿接地引下线开挖检查，采用外观检查、取样进行腐蚀率和腐蚀速度等量化指标判断变电站接地网的腐蚀情况，如有疑问还应扩大开挖范围2）判断主网导体腐蚀程度的方法有直观法（肉眼观察腐蚀情况，拍照记录）、取样量直径法、取样失重法（相对失重法、自然失重法）和针孔法（以腐蚀深度反映腐蚀率）等，以相对失重法为例，腐蚀率小于10%的，腐蚀程度为一般；腐蚀率大于等于25%的，腐蚀程度为严重。
3）推荐探索和应用成熟的变电站接地网腐蚀诊断技术及相应的专家系统与开挖检查相结合的方法，减少抽样开挖检查的盲目性。
“变电站钢材质接地网土壤腐蚀性评价方法”见附录D。
3 接地网安全性状态评估主要根据运行年限和运行情况确定：1）运行年限比较长，建议220kV及以上变电站不超过10年2）变电站扩容或负荷增加导致接地短路电流水平有明显的提高3）地网（尤其是外扩地网）遭到局部破坏4）地网腐蚀严重5）运行中发生过与接地网有关的设备故障6）怀疑接地网在雷击或工频接地短路状态下性能不满接地网安全性状态评估的内容、项目和要求详见附录C1）通过实测接地阻抗值和架空避雷线（包括10kV电缆外皮）的分流系数确定的接地网接地阻抗应满足设计值要求（一般不宜大于0.5Ω）2）在高土壤电阻率地区，接地阻抗按上述要求在技术、经济上极不合理时，允许超过0.5Ω，且必须采取措施以保证发生接地时，在该接地网上：接触电压和跨步电压均不超过允许的数值；采取措施防止高电位引外和低电位引内；考虑短路电流非周期分量的影响，接地网电位升高时，10kV避雷器不应动作或动作后能承受被赋予的能量而不发生爆炸；二次设备有防雷措施3）根据跨步电压和接触电压的实测值和数值评估值对比其安全限值，要求跨步电压和接触电压满足人身安全要求4）通过数值评估得到的变电站接地短路故障下地网导体电位升高和场区电压差应满足一次设备、二次设备（或二次回路）和弱电子设备的绝缘要求和电磁干扰要求1）宜采用夹角法（电流极和电压极远离地网，电压线和电流线成夹角布置，最好为反向布置）测量地网接地阻抗，电压极和电流极与接地装置边缘的直线距离应至少是接地网最大对角线的4倍2）对于110kV及以上的大型地网，不宜采用直线法进行测量3）变电站周围土壤电阻率比较均匀，可采用30度夹角法进行测量4）电压线和电流线布线前，应用GPS对接地网边缘、电压极和电流极进行精确定位，确保电压线和电流线的放线长度满足要求5）应采用柔性电流钳表（罗哥夫斯基线圈）测量出线构架的避雷线（普通地线和OPGW光纤地线）和10kV电缆外皮对测试电流的分流，得到分流系数，结合接地阻抗实测值来推算接地装置真实的接地阻抗值足要求7）地网改造后注：本表主要针对钢材质接地网，对耐腐蚀性能好、开挖检查存在困难的铜质材料(纯铜、铜包钢、铜镀钢等)接地网的试验项目、周期和要求可结合实际情况参照本表执行。
电气接地电阻测试记录
电梯电气安全装置检验记录
电梯空载、满载、超载运行试验记录
轿厢平衡系数及静压试验检测记录
电梯噪声测试记录
曳引机检查测试记录
说明：以上动作曳引机在轿厢100％负载，升降往复连续1.5小时实测
轿厢平层准确度测量记录
电梯层门安全装置检验记录
电梯整机功能检验记录
编号：
电梯主要功能检验记录
编号：
隐蔽工程验收记录
编号：
电梯电气装置安装记录（一）
安装单位：检查日期：年月日编号：
电梯电气装置安装记录（二）
安装单位：检查日期：年月日续表编号：
电梯机房、井道预检记录
检查日期：年月日编号：
轿厢支架安装记录
安装单位：检查日期：年月日编号：
专业技术负责人：质检员：专业工长：班组长：
对重支架安装记录
安装单位：检查日期：年月日编号：
专业技术负责人：质检员：专业工长：班组长：
轿厢导轨检测记录
专业技术负责人：质检员：专业工长：班组长：
对重导轨检测记录
专业技术负责人：质检员：专业工长：班组长：
层门安装记录
专业技术负责人：质检员：专业工长：班组长：。
电气线路接地检验记录
电气线路接地检查报验申请表
工程名称：江南水都七期（飞地）地块一2#地下室编号：
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第1
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第2
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第3
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第4
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第5
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第6
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第7
电 气 线 路 接 地 检 验 记 录
检验（电）表5.3.4-1 共12页 第
8
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第9
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第10
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第11
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第12页。
电厂接地网交接试验标准及接地线焊接要求
接地线焊接要求
铜材接地网接地阻抗较低，有效散流范围大，地网用钢材比用铜 材接地电阻约增加180%，因此在电站的接地设计中，主要采用铜材作 为接地网散流导体。
钢接地材料的最小尺寸
铜或铜履钢接地材料的最小尺寸
接地线的连接一般采用焊接方式，有色金属接地线不能采用焊接 时可用螺栓连接、压接、热剂焊（放热焊接）方式连接。焊接时要求 牢固无虚焊，用螺栓连接时应设防松螺帽或防松垫片，并压接紧密。 1.接地线焊接采用搭接焊时，其搭接长度满足下列规定： 1.1 扁钢为其宽度的2倍（且至少2个棱边焊接）； 1.2 圆钢为其直径的6倍； 1.3 圆钢与扁钢连接时，其长度为圆钢直径的6倍； 1.4扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除在接触部位两 侧进行焊接外，并焊以钢带弯成的弧形卡子或直接由钢带本身弯成弧 形与钢管焊接。
30Ω。
明敷接地线安装要求
1.接地线的安装位置应合理，便于检查，无碍设备检修和运行巡视； 2.接地线的安装应美观，防止因加工方式造成接地线截面减小、强度减 弱、容易生锈； 3.支持件间的距离，在水平直线部分宜为0.5m～1.5m，垂直部分宜为 1.5m～3m，转弯部分宜为0.3m～0.5m； 4.接地线应水平或者垂直敷设，亦可与建筑物倾斜结构平行敷设，在直 线段上，不应有高低起伏及弯曲现象。
独 立 的 燃 油 、 易 爆 接地阻抗不宜大于30Ω（ 无独立避雷针保护的露天储罐不 气体储罐及其管道 应超过10Ω）
露 天 配 电 装 置 的 集 接地阻抗不宜大于10Ω 中接地装置及独立 避雷针（线）
有 架 空 地 线 的 线 路 当杆塔高度在40m 以下时，按下列要求；当杆塔高度≥40m
杆塔
8.在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色 底漆并标以黑色标识，其代号为“ ”； 9.GIS室内应敷设环形接地母线，室内各种设备需接地的部位应以最短 路径与环形接地母线连接； 10. GIS机座上的每一根接地母线，应采用分设其两端的接地线与电厂 接地装置连接，接地线应与GIS区域环形接地母线连接； 11.GIS机座下的钢筋混凝土地板中的钢筋应焊接成网，并和环形接地 母线连接。
接地工程施工记录内容有哪些

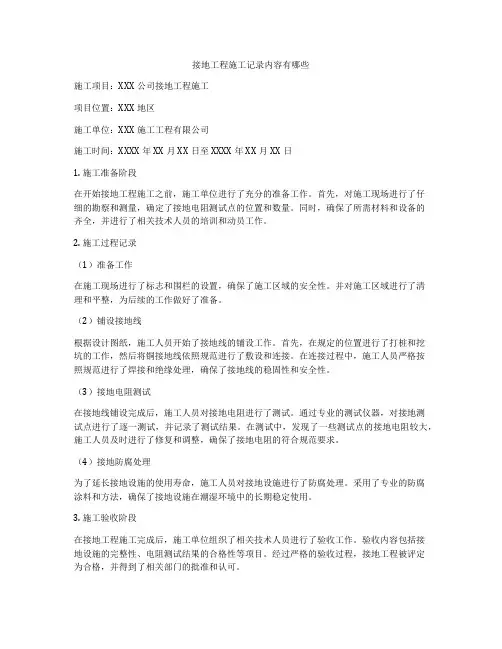

接地工程施工记录内容有哪些施工项目：XXX公司接地工程施工项目位置：XXX地区施工单位：XXX施工工程有限公司施工时间：XXXX年XX月XX日至XXXX年XX月XX日1. 施工准备阶段在开始接地工程施工之前，施工单位进行了充分的准备工作。
首先，对施工现场进行了仔细的勘察和测量，确定了接地电阻测试点的位置和数量。
同时，确保了所需材料和设备的齐全，并进行了相关技术人员的培训和动员工作。
2. 施工过程记录（1）准备工作在施工现场进行了标志和围栏的设置，确保了施工区域的安全性。
并对施工区域进行了清理和平整，为后续的工作做好了准备。
（2）铺设接地线根据设计图纸，施工人员开始了接地线的铺设工作。
首先，在规定的位置进行了打桩和挖坑的工作，然后将铜接地线依照规范进行了敷设和连接。
在连接过程中，施工人员严格按照规范进行了焊接和绝缘处理，确保了接地线的稳固性和安全性。
（3）接地电阻测试在接地线铺设完成后，施工人员对接地电阻进行了测试。
通过专业的测试仪器，对接地测试点进行了逐一测试，并记录了测试结果。
在测试中，发现了一些测试点的接地电阻较大，施工人员及时进行了修复和调整，确保了接地电阻的符合规范要求。
（4）接地防腐处理为了延长接地设施的使用寿命，施工人员对接地设施进行了防腐处理。
采用了专业的防腐涂料和方法，确保了接地设施在潮湿环境中的长期稳定使用。
3. 施工验收阶段在接地工程施工完成后，施工单位组织了相关技术人员进行了验收工作。
验收内容包括接地设施的完整性、电阻测试结果的合格性等项目。
经过严格的验收过程，接地工程被评定为合格，并得到了相关部门的批准和认可。
4. 安全生产记录在接地工程施工期间，施工单位始终把安全生产放在首位，采取了一系列措施确保施工过程的安全性。
在现场设置了安全警示标识，定期进行安全教育和培训，严格落实施工人员的安全防护措施等。
施工期间未发生任何安全事故，取得了良好的安全生产记录。
5. 总结通过本次接地工程施工，施工单位积累了丰富的经验，并取得了一定的技术和管理成果。
接地网电气完整性测试报告
构架
3.2
110kV吉杨线111开关母线侧1111刀闸A相
3.9
110kV吉杨线111开关母线侧1111刀闸C相
5.5
110kV吉杨线111断路器A相
3.3
110kV吉杨线111断路器C相
3.2
电缆沟
3.5
110kV吉杨线111断路器端子箱
4.0
110kV吉杨线111开关CTA相
3.7
110kV吉杨线111开关CTB相
3.8
35kVⅠ段母线FC串联电抗器B相
3.6
35kVⅠ段母线FC串联电抗器C相
3.5
35kVⅠ段母线FC电容器A相
4.0
35kVⅠ段母线FC电容器B相
3.7
35kVⅠ段母线FC电容器C相
4.8
35kVⅠ段母线FC放电线圈A相
3.7
35kVⅠ段母线FC放电线圈B相
4.3
35kVⅠ段母线FC放电线圈C相
5.3
35kVI段母线SVG变压器
3.7
35kVⅠ段母线SVG电阻箱A相
4.0
35kVⅠ段母线SVG电阻箱B相
3.9
35kVⅠ段母线SVG电阻箱C相
3.8
110kV1#主变控制箱
4.9
构架
4.1
110kV1#主变
3.7
35kV母线桥
4.1/4.3
110kV1#主变中性点1010接地刀闸
3.0
400V配电室电缆沟
三、试验标准
DL/T 475-2006接地装置特性参数测量导则
四、试验结论
合格
试验人员：
2.7
110kV1#主变101开关变压器侧1013刀闸C相
大型地网接地特性参数测试的技术要求
大型接地网特性参数测试的技术要求摘要：接地装置的状况直接关系到电力系统的安全运行，科学合理地测试接地装置的各种特性参数，准确评估其状况十分重要。
目前国内电力系统中接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后，工作方法上缺乏统一的规范和认识。
鉴于新版的DL/T475-2006《接地装置特性参数测量导则》所涵盖的新技术、新观念，特根据当今接地测试技术发展的观念和趋势，结合一些实测案例说明接地装置的特性参数测量必要的技术要求。
关键词：接地装置特性参数变频抗干扰一、接地网特性测试概述接地网是由垂直和水平接地极组成的，供发电厂、变电所使用的，兼有泄流和均压作用的水平网状接地装置。
大型接地装置是指110KV 以上电压等级变电所或装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000㎡以上的接地装置。
大型接地装置特性的测试参数有接地阻抗、跨步电位差、接触电位差、电气完整性、场区地表电位剃度、转移电位等六项。
除了电气完整性，其它参数为工频特性参数。
DL/T475-2006《接地装置特性参数测量导则》在接地特性参数测试方法上推荐使用三极法和直接测量法；取消了原导则中接地电阻四极法测试、避雷线分流的处理，以及其他一些在实际中较难把握、很难实现的规定。
在输电线路杆塔接地阻抗测试部分中严格规范了钳表法的使用，对于不满足测试条件而获得的数据不能采信。
在土壤电阻率测试中增加了四极非等距法的内容。
并给出了各项测试结果的参考界定值;在技术观念上强调对接地装置的各项参数全面考核，综合判断，而不是片面强调某一项指标。
在测试仪器技术指标方面也有明确的要求，例如在接地阻抗测试方面：工频大电流法试验电流≮50A，异频法试验电流≮3A，接地阻抗测量值分辨率≯1mΩ，测量电压分辨率≯1mV，测量准确度不低于1.0级，异频法使用的仪表应具有良好的选频特性等。
二、大型接地网的复杂性1、在大型接地网中，工频零序电流、谐波电流、运行中的输电线路感应等对接地网特性参数测试存在着很大的干扰。
接地装置验收细则
接地装置验收细则1验收分类接地装置验收包括可研初设审查、隐蔽性工程验收、竣工（预）验收三个关键环节。
2可研初设审查2. 1参加人员a）接地装置可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。
b）接地装置可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。
2.2验收要求a）接地装置可研初设审查验收需由专业技术人员提前对可研报告、初设资料等文件进行审查，并提出相关意见。
b）可研初设审查阶段主要对接地装置设计方案、接地装置材质及土壤电阻率进行审查、验收。
c）审查时应审核接地装置的设计是否满足电网运行、设备运维、反措等各项要求。
d）审查时应按附录A1要求执行。
e）应做好评审记录（见通用管理规定附录A1）,报送运检部门。
3隐蔽工程验收3.1 参加人员a）接地装置隐蔽工程验收由所属管辖单位运检部选派相关专业技术人员参与。
b）接地装置隐蔽工程验收负责人员应为技术专责或具备班组工作负责人及以上资格。
3.2 验收要求a）项目管理单位应在接地装置开始安装前一周将安装方案、工作计划提交设备运检单位，由设备运检单位审核，并安排相关专业人员进行隐蔽工程验收。
b）接地装置隐蔽工程验收项目主要对接地装置系统、接地装置敷设、接地体的连接进行检查。
c）接地装置隐蔽工程验收按附录A2要求执行，并留下施工关键环节的影像资料。
3.3 异常处置验收发现质量问题时，验收人员应及时告知项目管理单位、施工单位，提出整改意见，填入“隐蔽工程验收记录”（见通用管理规定附录A5）,报送运检部门。
4竣工（预）验收4.1参加人员a）接地装置竣工（预）验收由所属管辖单位运检部选派相关专业技术人员参与。
b）接地装置竣工（预）验收负责人员应为技术专责或具备班组工作负责人及以上资格。
4.2 验收要求a）竣工（预）验收应对外观、接地引下线连接、标示等进行检查核对。
b）竣工（预）验收应检查、核对接地装置相关的文件资料是否齐全，是否符合验收规范、技术合同等要求。
接引下线及接地网导通测试施工方案
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
电气线路接地检验记录
电气线路接地检查报验申请表
工程名称：江南水都七期（飞地）地块一2#地下室编号：
检验（电）表5.3.4-1 共12页第1
检验（电）表5.3.4-1 共12页第2
检验（电）表5.3.4-1 共12页第3
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第4
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第5
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第6
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第7
电 气 线 路 接 地 检 验 记 录
检验（电）表5.3.4-1 共12页 第
8
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第9
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第10
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第11
电气线路接地检验记录
检验（电）表5.3.4-1 共12页第12页。
电缆头制作接线和线路绝缘测试检验批质量验收记录
电缆头制作接线和线路绝缘测试检验批质量验收记录一、项目背景：为保证电缆头制作、接线和线路绝缘测试的质量和可靠性，对于每一批次的生产过程和成品进行质量验收是必要的。
本记录将对电缆头制作、接线和线路绝缘测试检验批的质量验收情况进行详细记录和总结。
二、实施标准：2.行业标准：DL/T5258-2024《电缆电线连接头装置工程施工质量验收规范》等相关标准。
三、验收内容：1.电缆头制作：1.1电缆头连接材料的合格证明文件，如连接管、接地线等。
1.2电缆头连接的牢固性，检查连接的紧固件是否到位、螺纹是否正确。
1.3电缆头制作的外观质量，如有无划伤、裂纹。
1.4电缆头尺寸：核对电缆头各部位的尺寸是否符合设计要求。
1.5防护措施：核查各种防护措施是否到位，如接地、绝缘套管等。
2.接线：2.1接线材料的合格证明文件，如电缆、导线等。
2.2接线表面的清洁度和完整性。
2.3接线盒的连接紧固件是否到位、螺纹是否正确。
2.4接线的连接牢固性和绝缘性，使用相关仪器进行测试。
2.5接线连接的标识是否清晰、准确。
3.线路绝缘测试：3.1绝缘测试仪器的合格证明文件。
3.2测试仪表的准确性，进行相关的校准和验证。
3.3绝缘测试的数据记录和数据分析。
四、验收过程和结果：1.电缆头制作：1.1按照相关标准要求，对电缆头制作的各项内容进行检查和测试，结果如下：1.1.1连接材料的合格证明文件齐全，无异常情况。
1.1.2连接的牢固性良好，无松动、脱落现象。
1.1.3外观质量符合要求，无划伤、裂纹等缺陷。
1.1.4电缆头尺寸符合设计要求。
1.1.5防护措施到位，如接地、绝缘套管等正常。
2.接线：2.1按照相关标准要求，对接线的各项内容进行检查和测试，结果如下：2.1.1接线材料的合格证明文件齐全，无异常情况。
2.1.2接线表面干净整洁，无污染、氧化情况。
2.1.3接线盒的连接紧固件完好，螺纹正确。
2.1.4接线牢固性和绝缘性良好，测试结果合格。
接地网电气完整性测试报告
35kVⅠ段母线SVG电阻箱C相
110kV1#主变控制箱
构架
110kV1#主变
35kV母线桥
110kV1#主变中性点1010接地刀闸
400V配电室电缆沟
#1主变CT
400V配电室端子电源
1#变压器中性点接地电阻箱
2#变压器中性点接地电阻箱
1#无功补偿装置柜
400V配电室电缆沟

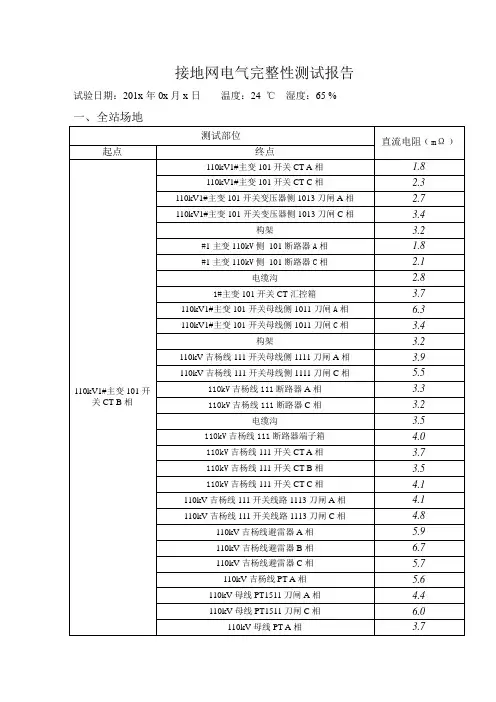

接地网电气完整性测试报告
试验日期：201x年0x月x日温度：24 ℃湿度：65 %
一、全站场地
测试部位
直流电阻﹙mΩ﹚
起点
终点
110kV1#主变101开关CT B相
110kV1#主变101开关CT A相
110kV1#主变101开关CT C相
110kV1#主变101开关变压器侧1013刀闸A相
110kV1#主变101开关变压器侧101线避雷器C相
110kV吉杨线PTA相
110kV母线PT1511刀闸A相
110kV母线PT1511刀闸C相
110kV母线PTA相
110kV1#主变101开关CT B相
110kV母线PTB相
110kV母线PTC相
110kV母线避雷器A相
110kV母线避雷器B相
110kV母线避雷器C相
构架
#1主变110kV侧101断路器A相
#1主变110kV侧101断路器C相
电缆沟
1#主变101开关CT汇控箱
110kV1#主变101开关母线侧1011刀闸A相
110kV1#主变101开关母线侧1011刀闸C相
构架
110kV吉杨线111开关母线侧1111刀闸A相
110kV吉杨线111开关母线侧1111刀闸C相
表17.0.1 接地网电气完整性测试报告(1)
结论
试验人员
试验日期
年 月 日
审核人员
审核日期
年 月 日
表17.1 接地网称
锅炉补给水系统室内接地
2.试验依据
DL/T 5293-2013 电气装置安装工程 电气设备交接试验报告统一格式
GB50150-2006电气装置安装工程电气设备交接试验标准
3.接地网及各引上线编号示意图
可报告后面附图，或文字描述
4.接地网电气完整性测试
测试点
电阻（mΩ）
测试点
电阻（mΩ）
测试点
电阻（mΩ）
超滤装置
900
离子交换装置
600
地下泵房
800
反渗透装置
700
加药装置
700
机加池
600
PCF装置
600
变孔隙滤池
500
设计要求
采用50mm×8mm镀锌扁钢 电阻小于等于1Ω
试验环境
环境温度：28 ℃
试验设备
试验仪器及仪表名称：接地电阻表检定装置
电气验收记录大全
电气验收记录大全本文档将介绍通用的电气设备验收记录，适用于各种类型的电气设备，包括但不限于电缆、变压器、开关柜、发电机等。
本文档将帮助你充分了解电气设备验收的流程和记录要点，确保电气设备的安全和质量。
一、验收前的准备工作在开始电气设备验收前，需要进行一些准备工作，包括但不限于：1. 确认验收标准和规范验收标准和规范是电气设备验收的基础，它确定了验收的标准和要求。
在开始验收前，需要确认使用的标准和规范，以确保验收的准确性和可靠性。
2. 制定验收计划和方案制定验收计划和方案是为了确保验收的全面性和系统性。
验收计划和方案应包括验收的范围、目的、方法、要点和时间等信息。
3. 准备验收设备和工具进行电气设备验收需要使用一些特定的设备和工具，例如测量仪器、记录本、验收表格等。
在开始验收前，需要准备好这些设备和工具。
二、验收要点和记录模板示例在电气设备验收过程中，需要关注以下方面的要点，并记录实际情况。
1. 绝缘电阻测试•测量电缆的绝缘电阻，待测电缆双头接露出的导体上接电源正负两极或盘贯正负两极，并记录实际测试值。
•测量变压器的绝缘电阻，用绝缘电阻表测量主绕组和副绕组之间和绕组与地之间的绝缘电阻，并记录实际测试值。
•测量开关柜的绝缘电阻，用绝缘电阻表测量开关柜壳体与各接线相之间的绝缘电阻，并记录实际测试值。
验收记录：设备名称测试位置测试值/兆欧姆电缆1 A端与B端100变压器1 主绕组与地200变压器1 副绕组与地300开关柜1 外壳与L1相400开关柜1 外壳与L2相500开关柜1 外壳与L3相3502. 测试压降•测量电缆的压降，使用万用表测量线路两端的电压，并计算出线路中的电压降，并记录实际测试值。
•测量变压器的压降，使用万用表测量主绕组和副绕组两端的电压差，并计算出变压器中的电压降，并记录实际测试值。
验收记录：设备名称测试位置测试值/伏电缆1 A端与B端10变压器1 主绕组两端20变压器1 副绕组两端253. 电缆接头安装检查•检查电缆接头是否正确接触，接头是否紧固，接头是否防腐，是否涂防水漆，并记录实际检查情况。
接地电阻的测量
接地电阻的测量接地电阻值测量似乎是很简单的工作，其实不然。
通过学习《电世界》1996年增刊《实用接地技术》专辑，使我对不少测量工作中存在的问题有了理论上的提高。
1．某单位对一联合接地网的接地电阻值进行测量，但测量结果达几百欧。
根据土层的状况及施工时的监察，这个测量结果肯定是错误的，估计接地电阻测试仪有问题。
于是购买一台新的接地电阻测试仪，再测量，结果亦大得不可信。
我们赶到现场，协助解决接的电阻值测量时，首先根据《实用接地技术》专辑介绍的方法（《接地的测量与检验》一文），对两台测试仪的机械零位、电气零位和灵敏度进行检查，发现两台测试仪的灵敏度全部不合格，因此不能使用。
我们把随身带去的经计量局计量合格且在检定周期范围内的接地电阻测试仪，亦作上述三项检查，全部合格。
我们用此测试仪对接地网进行测量，测量结果0.9Ω2．接地电阻测量时，常常会遇到混凝土路面，探棒无法打人，过去我们用冲击电钻，装上长柄钻，在混凝土路面上钻两个孔，把深棒插人后测量。
通过学习后，在混凝土路面上不用钻孔，用铺两块钢板（250mm×250mm）的方法进行测量。
为什么可用金属板铺的混凝土路面上代替探棒插入地中呢？《接地的测量与检验》一文中，对三极法测量接地电阻值后，认为：对电流棒而言，钢板和混凝土路面之间的接触电阻会影响注人电流的量，并影响到电压探棒和接地极之间的电压值，但其比值不变（Rg＝U／I），因此电流探棒的接触电阻不影响测值；电压探棒亦存在接触电阻，但此接触电阻与电压表的输人阻抗相比可忽略不计。
我们对同一接地极用两种方法进行测量。
探棒插入地中和钢板铺在混凝土测量的结果相同。
实验证明：铺钢板可代替探棒插人地中，这给我们测量接地电阻值带来了方便。
3．接地电阻值测量时，正如专辑中指出的．若地中存在杂散电流或接地极中存在电网的漏电电流时，会给测量带来误差。
在上海地铁工程施工时，在电源接地线和隧道主钢筋之间就测得直流0.7V的电压，此时列车所需的直流1500V电压尚未接人，若接入，其杂散电流肯定也会对接地电阻测量带来误差。
接地棒试验标准
接地棒试验标准
1、电气设备和防雷设施的接地装置的试验项目应包括下列内容：
[1] 接地网电气完整性测试；
[2] 接地阻抗；
2、测试连接与同一接地网的各相邻设备接地线之间的电气导通情况，以直流电阻值表示。
直流电阻值不应大于0.2Ω。
3、接地阻抗值应符合设计要求，当设计没有规定时应符合表1-1的要求。
试验方法可参照国家现行标准《接地装置工频特性参数测试导则》DL475的规定，试验时必须排除与接地网连接的架空地线、电缆的影响。
表1-1 接地阻抗规定值
注：扩建接地网应在与原接地网连接后进行测试。
接地特性测试
精心整理接地装置测试-、概述接地装置的特性参数接地装置的电气完整性、接地阻抗、场区地表电位梯度、接触电位差、跨步电位差、转移电位等参数或指标。
除了电气完整性，其他参数为工频特性参在GB50150-2006中规定电气设备和防雷设施的接地装置的试验项目应包括下列内容：K接地网电气完整性测试；2、接地阻抗；在DLT475-2006接地装置特性参数测量导则中规定：大型接地装置的特性参数测试应该包含以下内容：电气完整性测试，接地阻抗测试，场区地表电位梯度测试，接触电位差.跨步电位差及转移电位的测试。
在其他接地装置的特性参数测试中应尽量包含以上内容。
柳树额要求测量场区地表电位梯度。
在此重点介绍电气完整性测试、接地阻抗测试及场区地表电位梯度测试，其他内容简要介绍。
二、名词解释接地极埋入地中并直接与大地接触的金属导体。
接地线电力设备应接地的部位与地下接地极之间的金属导体，也称为接地引下线。
接地装置接地极与接地线的总和。
大型接地装置精心整理HOkV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000m2以上的接地装置。
接地网由垂直和水平接地极组成的，供发电厂、变电所使用的，兼有泄流和均压作用的水平网状接地装置。
接地装置的电气完整性接地装置中应该接地的各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。
在GB50150-2006中规定，直流电阻值不应大于0.2Q。
接地阻抗接地装置对远方电位零点的阻抗-数值上为接地装置与远方电位零点间的电位差，与通过接地装置流入地中的电流的比值。
按冲击电流求得的接地阻抗称为冲击接地阻抗；按工频电流求得的接地阻抗称为工频接地阻抗。
场区地表电位梯度当接地短路电流或试验电流流过接地装置时，被试接地装置所在的场区地表面形成的电位梯度。
跨步电位差当接地短路电流流过接地装置时，地面上水平距离为1.0m的两点间的电位差。
