东芝电梯现有型号基础知识详解默者东芝电梯现在最常见的几个型号分别是：CV150、CV160、CV180、CV190、CV300、CV320、CV330、CV330A。

其中：CV150、CV160、CV180、CV190为有齿轮曳引机。

CV300、CV320、CV330、CV330A为无齿轮永磁同步曳引机。

CV300为无机房，分为A、B、C三个型号。

东芝电梯的OBM操作方式：型号CV150、CV160、CV300、CV320：1、故障调阅：(还没有通俗易懂的话形容，请各位网友帮忙)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

3、井道自学习方法：先将正常转换成检修。

MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB 键显示“E.1”，在按中间键按到“E.C”按STB。

然后把检修转换成正常。

电梯向下，进行井道自学习。

型号CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。

按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

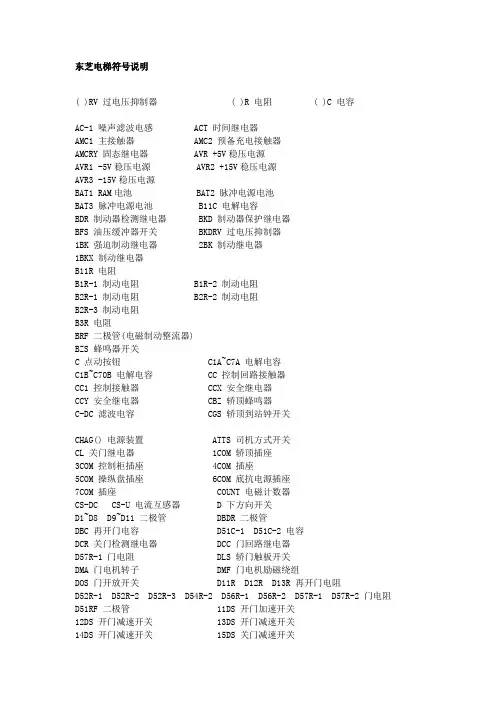

东芝电梯符号说明( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器)BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC CS-U 电流互感器 D 下方向开关D1~D8 D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R D12R D13R 再开门电阻D52R-1 D52R-2 D52R-3 D54R-2 D56R-1 D56R-2 D57R-1 D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL( ) 轿厢照明灯FLC 噪声滤波电容FLR( ) 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关( )GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关( )K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关( )KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 12LS 平层开关13LS 14LS 钢丝绳伸长补偿开关15LS 18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸) MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 1RF2 2RF1 2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45% U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80% 4WLS 负荷限位开关45%8WLS 负荷限位开关150kg YINT 检修。

东芝cv180基本操作指令

cv180基本操作指令41 2 3 O 代表不闪耀数码管 0 代表闪耀数码管以上四个键代表操作盘上的4个按键。

<一>查看故障代码：按1号键显示O0，然后按2号键显示到O8，然后按3号键查看，数码管同时显示两个亮点的就是故障代码。

<二>消除故障：按1号键显示O0，然后按2号键显示到OE，接着按3号键确认，然后再按3号键确认，显示OE再按3号键确认，然后再按2号键，再按确认，再继续按2号键，再按确认。

一直清除三次，按到最后一个OE，确认后，按4号键，显示CL。

清除成功，按4号键恢复到主界面。

<三>登记内呼指令：1：按1号键显示00，然后按3号键显示到O0，接着按2号键，显示O1，然后按3号键确认2：接着开始写地址：首先接着上一步，数码管会显示0000，接着开始输入4920，输入4，然后按3号键确认，以此类推，输入完4920后按3号键确认。

接着屏幕自动显示4.9.2.0地址输入成功，接着按2号键，显示O4，按3号键确认，然后继续按2号键，显示41，按3号键确认，接着输入OB，按确认，写入到六楼的地址：2O，按确认显示P-，再一次按确认，OK电梯就去了六楼。

<四>查看指令：按1号键显示00-->按3号键显示到O0-->按2号键输入O2-->按3号键确认-->输入21-->按3号键确认，这样就可以查看电梯当前的指令了。

东芝电梯OBM操作方法与地址！菜单（MODE键两下即可进入菜单）：MODE 00 是打地址用的。

第一个零是牵引（结合数字键‘NUM ’0---F确认’STB‘有效）。

自第二各零开始结合数字键‘NUM ’打入四位地址码，每打入一位地址码STB一下。

MODE 01 是打字节（高低位）用的MODE 02 是用来查看所打的地址是否正确的MODE 04 是改参数用的MODE 05 是看参数用的MODE 08 是看故障用的MODE 0b 是改日历用的MODE 0E 是清故障用的MODE 10 是写保护（压PRST可安全退出）东芝电梯基本操作要领一、机房控制柜平面图（正面）：1 2 3主板：MPU 5 6 4接口板：FIO操作板：A2 A7 A10 A11 HDC NC1 2 3 4 5 6 7 8 9二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

东芝电梯英文缩写的中文含义及代码大全

东芝电梯英文缩写的中文含义及代码大全CNK1(20P)CAGE轿厢 CNH1(20P)HALL井道 CNM1(6P)M/R控制柜1--LSA 1--DNLS 1--A102--LSB 2--UPLS 2--A10C3--LSC 3--5LS 3--A10C4--KNOR 4--6LS 4--A115--PLU 5--7LS6--PLD 6--8LS7--DLS 78--18DS 8--PC1A9 9--A210--K1 10--A711--K10 11--A1012--A2 12--(A10)13--A7 13--(A10A)14--HDC 14--A11A15--DC 15--HDC16 16--NC2H17--COMD 17--PAK18--OP 18--K319--CL 19--K1020--A4 20--FIMCNK2(6P)CAGE CNH2(6P)HALL 1--P24C 1--P24H2--NC2C 2--P24H3--1WLS(105%) 3--P24H4--3WLS(80%) 4--NC2H5--8WLS(150kg) 5--NC2H6--EXPS 6--NC2HTB20(4P)1--FIM2--NC23--FIMA4--FIMC( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关。

东芝电梯英文缩写的中文含义及代码大全

东芝电梯英文缩写的中文含义及代码大全CNK1(20P)CAGE轿厢 CNH1(20P)HALL井道 CNM1(6P)M/R控制柜1--LSA 1--DNLS 1--A102--LSB 2--UPLS 2--A10C3--LSC 3--5LS 3--A10C4--KNOR 4--6LS 4--A115--PLU 5--7LS6--PLD 6--8LS7--DLS 78--18DS 8--PC1A9 9--A210--K1 10--A711--K10 11--A1012--A2 12--(A10)13--A7 13--(A10A)14--HDC 14--A11A15--DC 15--HDC16 16--NC2H17--COMD 17--PAK18--OP 18--K319--CL 19--K1020--A4 20--FIMCNK2(6P)CAGE CNH2(6P)HALL1--P24C 1--P24H2--NC2C 2--P24H3--1WLS(105%) 3--P24H4--3WLS(80%) 4--NC2H5--8WLS(150kg) 5--NC2H6--EXPS 6--NC2HTB20(4P)1--FIM2--NC23--FIMA4--FIMC( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kgYINT 检修N5(D1):A1<--XDC<--PC1A(110V)B1--DCRA2--A4B2--A11A3--XCCB3--BLS1A4--BLS2B4--A10A5--NCB5--A6-->DNLS-->NC2B6--UPLSA7--5LSB7--6LSA8--PAKB8--FIMA9--7LSB9--8LSCN5(D0)A11<--OP(开门继电器线圈)<--P24A B11--CLA12--MC <--(MCRY1-3)<--(MCRY1-4)<--P24A[A12脚NC时,MCRY1的1和2通,MC 线圈吸合.R3(8F-1)-->MC-->MCRY1-1-->MCRY1-2-->T3(8F-2)]B12--MS1 <--(MCRY2-3)<--(MCRY2-4)<--P24A[A12脚NC时,MCRY2的1和2通,MC线圈吸合.R3(8F-1)-->MC-->MCRY2-1-->MCRY2-2-->T3(8F-2)] A13--XMCB13--SMRA14--LBKB14--XLBK1A15--P24AB15--NC2。

东芝电梯基本操作知识

东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。

（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。

东芝CV60电梯符号说明25页word文档

东芝CV60电梯符号说明更新日期：2019-10-17 11:09:39 点击：1 东芝CV60电梯符号说明RV 过电压抑制器R 电阻C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮东芝CV60电梯符号说明更新日期：2019-10-17 11:09:39 点击：1 东芝CV60电梯符号说明RV 过电压抑制器R 电阻C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kg YINT 检修PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kgYINT 检修24:21)转载▼标签：杂谈东芝CV60在基板调故障的详细步骤电梯门户10月9日讯东芝CV60在基板调故障的详细步骤东芝CV60调故障如下：在PUS板操作1，RS6到02，RS1到2，RS2到7，RS3到0，RS4到0，STB3，RS6到1 STB4，RS1到0，RS2到0，RS3到0，RS4到7。

东芝电扶梯部分安全开关代码

东芝电扶梯安全开关代号说明
(1)直线驱动(2)曲线驱动L: 左侧R: 右侧
从动装置弹簧长度: 左=右=193MM
1号上部操作盘线
3号驱动链条开关线
4号CMR1右侧梳齿板开关
5号HIR1 右侧扶手带入口开始
6号CRR1支撑导轨开关(上浮开关)
7号ST1 梯级下沉开关
8号SGR1 右裙板开关
9号CML1 左侧梳齿开关
10号HIL1 左侧扶手带入口开关
11号SGL1 左裙板开关
12号CRL1 支撑导轨开关(上浮开关)
21号下部操作盘线
45号检修盒固定插座
51号SGR2 右裙板开关
53号ST2 梯级下沉开关
54号CRR2 上浮开关
55号HIR2 扶手带入口开关
56号CMR2 梳齿开关
57号SCR 梯级断链开关
59号CRL2 上浮开关
60号SGL2 右裙板开关
62号HIL2 扶手带入口开关
63号CML2 梳齿开关
64号SCL 梯级断链开关
东芝扶梯分: 8型(600MM) 4500人/小时
12型(1000MM) 9000人/小时。

东芝电梯安全回路封线(330A) 2

CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。

2C4-5可以短接轿门触点。

2H2-4 地坑所有开关。

2H2-5 地坑缓冲器。

2H1-4 门连锁。

3M1-2 限速器开关。

奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。

1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。

1C06-08 急停（轿顶，轿厢，地坑）。

1C08-09 轿门触点。

1C09-10 厅门连锁。

奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。

2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。

8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。

东芝电梯安全回路封线(330A) 2

CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。

2C4-5可以短接轿门触点。

2H2-4 地坑所有开关。

2H2-5 地坑缓冲器。

2H1-4 门连锁。

3M1-2 限速器开关。

奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。

1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。

1C06-08 急停（轿顶，轿厢，地坑）。

1C08-09 轿门触点。

1C09-10 厅门连锁。

奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。

2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。

8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。

东芝电梯基本操作知识

东芝电梯基本操作知识•东芝电梯CV180常用地址参数地址功能通常参数5297: 开门时间2秒钟002A5298: 轿箱呼出应答时间2秒002A5299: 乘场呼出应答时间3秒003F529A: 乘场和轿箱呼出应答时间5秒0068529B: SME跳开时间15秒0139以下为部分功能的选用相,当参数为0001时则起用该功能,参数为0000时则无该功能.541E：荷重补偿5803：防捣乱5804：照明、风扇自动关闭5805：锁梯PAK5806：自动平层5808：消防5809：回基站5812：满员5814：2CaY5815：并联(0001为主机0000为副机)5AC3：04(紧急)5AC7：08(保养)东芝电梯基本操作知识为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。

东芝电梯符号说明

东芝电梯符号说明东芝电梯符号说明2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\\NRX2电压检测继电器NRXRV NRX1RV\\NRX2RV 过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\\2RV\\RVBDR\\RV1BKX\\RVCC\\RVCC1\\RVCCX\\RVCL \\RVDCC\\RVDCR\\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\\3S-2 指示灯回路电源开关4S-1\\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关 150kg YINT 检修。

东芝电梯操作说明(技术学习)

机房检修操作将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

故障清除操作显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

短接安全回路操作当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;短接门锁回路操作当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。

(3号、4号千万不能与7号短接!!! 否则将烧坏二至三块电脑板!!!)控制柜内左接线排名称最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。

东芝电梯英文缩写的中文含义及代码大全

东芝电梯英文缩写的中文含义及代码大全CNK1(20P)CAGE轿厢 CNH1(20P)HALL井道 CNM1(6P)M/R控制柜1--LSA 1--DNLS 1--A102--LSB 2--UPLS 2--A10C3--LSC 3--5LS 3--A10C4--KNOR 4--6LS 4--A115--PLU 5--7LS7--DLS 78--18DS 8--PC1A9 9--A210--K1 10--A711--K10 11--A1012--A2 12--(A10)13--A7 13--(A10A)14--HDC 14--A11A15--DC 15--HDC16 16--NC2H17--COMD 17--PAK18--OP 18--K319--CL 19--K1020--A4 20--FIMCNK2(6P)CAGE CNH2(6P)HALL 1--P24C 1--P24H2--NC2C 2--P24H3--1WLS(105%) 3--P24H4--3WLS(80%) 4--NC2H5--8WLS(150kg) 5--NC2H6--EXPS 6--NC2HTB20(4P)1--FIM2--NC23--FIMA4--FIMC( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C点动按钮C1A~C7A电解电容C1B~C70B电解电容CC控制回路接触器CC1控制接触器CCX安全继电器CCY安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D下方向开关D1~D8二极管D9~D11二极管DBDR二极管DBC再开门电容D51C-1电容D51C-2电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2门电阻D57R-1门电阻D57R-2门电阻D51RF二极管11DS开门加速开关12DS开门减速开关13DS开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关。

东芝电梯基本操作知识

东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。

（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。
