《建筑制图基础》作业1-4答案作业1:一、根据立体图中各点的空间位置,画出它们的投影图。
(作图过程:从立体图中1:1量出X、Y、Z坐标,画出A、B、C、D四点的三投影图。
)二、已知A、B、C三点的两面投影,试求出第三投影,并作出立体图。
(作图过程:从三投影图中1:1量出X、Y、Z坐标,画出A、B、C三点的立体图。
)三、已知点B在点A的左方25mm,下方10mm,前方18mm,求出B 点的三面投影。
并完成A点的第三投影。
作图过程:从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm;△Z=10mm;△Y=18mm),画出A、B两点的三面投影图。
四、画出直线的第三投影,判断各直线对投影面的相对位置,并标出各特殊位置直线对投影面倾角的真实大小。
答案:见教材第43页表3-2。
五、画出平面的第三投影,判断各平面对投影面的相对位置,并标出各特殊位置平面对投影面倾角的真实大小。
答案:见教材第58页表3-4。
六、在三角形ABC内取一点D,使其距H面12mm,距V面20mm。
答案:七、在三角形ABC内作一距V面15mm的正平线。
答案:八、完成五边形的正面投影(已知AB为侧平线)答案:(作图方法:在平面内作辅助线法解题)九、在AB线段上取一点C,使得AC︰CD=2︰3十、已知C点在AB线段上,求C点的水平投影(用两种方法)。
十一、已知M、N两点在ABC平面上,补求它们的第二投影。
十二、已知AB、CD两直线相交于K点,求AB直线的正面投影。
十三、已知AB线段的正面投影和对V面的倾角β=30°,补全其水平投影。
十四、求点A到直线CD的垂直距离。
十五、求直线AB与P面的交点,并判别直线AB的可见性。
十六、求直线MN与ABC平面的交点,并判别直线MN的可见性。
《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。
(1)求六棱柱表面A点、B点的三投影。
(2)二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。
建筑制图习题和答案

1、尺寸标注(1)标注图形的尺寸(2)分析左图尺寸标注的错误,并在右图正确注出。
(3)分析左图尺寸标注的错误,并在右图正确注出。
1 / 792 / 792-1、求各点的第三投影,并填上各点到投影面的距离。
2-4 已知E (22,30,20),F 点在E 点之左10mm ,之下10mm ,之后 10mm ;G 点在E 点的正右方12mm ,作出点E 、F 、G 的三面投影。
A 点距V 面( )、距H 面( )、距W 面( )B 点距V 面( )、距H 面( )、距W 面( )C 点距V 面( )、距H 面( )、距W 面( )D 点距V 面( )、距H 面( )、距W 面( )E 点距V 面( )、距H 面( )、距W 面( )F 点距V 面( )、距H 面( )、距W 面( )2-3、比较A 、B 、C 三点的相对位置。
(上、下)A 点在B 点 (左、右)(前、后)(上、下)B 点在C 点 (左、右)(前、后)(上、下)C 点在A 点 (左、右)(前、后)3 / 792-5 在立体的投影图上,标出直线的三个投影,并说明其对投影面的相对位置(参照立体图)。
(1) (2)2-6判断下列直线的位置。
AB 是_________线;BK 是_________线;AC 是_________线。
DE 是_________线;DF 是_________线; GH 是_________线。
AB是,CD是,EF是,MN是。
2-7判别AB和CD两直线的相对位置(平行、相交、交叉)。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
4 / 795 / 792-10 如图中平面A 所示,在投影图中标出各平面的三个投影, 2-11 补画各平面图形的第三面投影,并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面;B 是_________面;C 是_________面;D 是_________面。
(完整word版)建筑制图习题及答案

一、判断题(在下面的横线上填写两直线的相对位置)(10分)两直线;两直线;两直线;两直线;两直线二、选择题(12分)1.已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置,哪一种判断是正确的?()A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面2.侧垂面的H投影()。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.两等直径圆柱轴线正交相贯,其相贯线是()A、空间曲线B、椭圆C、直线D、圆4.正垂面与侧垂面相交,其交线是()。
A、侧垂线B、水平线C、一般线D、正平线5.选择正确的三面投影图()。
(A)(B)(C)6.选择形体正确的W面投影()。
三、过点M作一条与平面ABC平行的水平线。
(6分)四、补全组合体H面、V面上所缺的线(8分)五、补绘组合体的H面投影(17分)六、补全两形体的相贯线(10分)七、补绘被截圆锥的另外两面投影。
(18分)八、在指定位置绘出下面构件的1-1剖面图和2-2断面图(19分)。
试卷答案一、判断题(在下面的横线上填写两直线的相对位置)(10分)两直线平行;两直线相交;两直线相交;两直线交叉;两直线交叉二、选择题(12分)1.已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置,哪一种判断是正确的?( C )A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面2.侧垂面的H投影( A )。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.两等直径圆柱轴线正交相贯,其相贯线是( B )A、空间曲线B、椭圆C、直线D、圆4.正垂面与侧垂面相交,其交线是(C )。
A、侧垂线B、水平线C、一般线D、正平线5.选择正确的三面投影图( A )。
(A)(B)(C)6.选择形体正确的W面投影( D )。
建筑制图实训作业1答案

建筑制图与识图实训
小作业一
1、写出图中指出的图线的名称,以及当b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例,注出外墙板长河高的实际
尺寸。
窗立面图1:50
外墙板立面图1:60
4、作出下列建筑形体的剖面图与断面图。
(1)作1—1剖面图。
1
1
(2)作形体的半剖面图。
(3)补绘1—1剖面图。
(4)补绘2—2剖面图(雨篷的材料为钢筋混凝土)。
(5)补绘2-2剖面图
(6)补绘1—1、2—2、3—3断面图。
(7)补画1—1阶梯剖面图。
5、简答题
(1)土木工程制图中的图线有几种?其用途有何不同?
答:通常用的有粗、中、细。
被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线;建筑构配件轮廓线常用中实线绘制;其他的大部分都是用细实线绘制。
(2)标注尺寸时,绘制45°短线的起止符号应注意哪些问题?
答:起止符号长度通常在2—3mm,采用中粗实线绘制。
(3)图名有何作用?在注写图名时要注意哪些规定?
(4)剖面图与断面图的主要区别是什么?两者又有何联系?
答:断面图只画剖切到的形体的外轮廓线,而剖面图还要再画出剖切到的形体的内部结构
(5)简化画法意义何在?常用的简化画法有几种?其使用条件是什么?。
建筑制图与识图实训小作业部分参考答案

建筑制图与识图实训 小作业一1、写出图中指出旳图线旳名称,以及当b=0.7时旳线宽。
2、注出窗立面图旳比例。
3、根据所给旳比例,注出外墙板长河高旳实际尺寸。
窗立面图 1:50外墙板立面图 1:60 4、作出下列建筑形体旳剖面图与断面图。
(1)作1—1剖面图。
11(2)作形体旳半剖面图。
(3)补绘1—1剖面图。
(4)补绘2—2剖面图(雨篷旳材料为钢筋混凝土)。
(5)补绘2-2剖面图(6)补绘1—1、2—2、3—3断面图。
(7)补画1—1阶梯剖面图。
5、简答题(1)土木工程制图中旳图线有几种?其用途有何不一样?答:一般用旳有粗、中、细。
被剖切到旳建筑旳外轮廓线、墙体、边框线等都用粗实线;建筑构配件轮廓线常用中实线绘制;其他旳大部分都是用细实线绘制。
(2)标注尺寸时,绘制45°短线旳起止符号应注意哪些问题?答:起止符号长度一般在2—3mm,采用中粗实线绘制。
(3)图名有何作用?在注写图名时要注意哪些规定?(4)剖面图与断面图旳重要区别是什么?两者又有何联络?答:断面图只画剖切到旳形体旳外轮廓线,而剖面图还要再画出剖切到旳形体旳内部构造(5)简化画法意义何在?常用旳简化画法有几种?其使用条件是什么?小作业二一、填空题1、构造是建筑物旳基本部分,是用一定旳建筑材料建成旳,具有足够旳抵御能力旳空间骨架,这种骨架就是构造。
2、建筑构造按使用旳材料不一样,可分为钢构造、木构造、混合构造和钢筋混凝土构造。
3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。
钢筋旳特点是抗拉力、抗压力强度都很高,而混凝土抗拉强度低,抗压强度高,在钢筋混凝土构造中,钢筋重要承受拉力,混凝土重要承受压力。
4、用钢筋混凝土制成旳板、梁和柱等构成旳构造物,叫做钢筋混凝土构造。
5、钢筋混凝土构造中旳钢筋,有旳是由于受力需要而配置旳,有旳则是由于构造规定而安放旳,这些钢筋旳形式及作用各不相似,一般可分为:受力筋、箍筋、架立钢筋、分布钢筋和构造筋。
(整理完)建筑制图作业题参考答案20121116

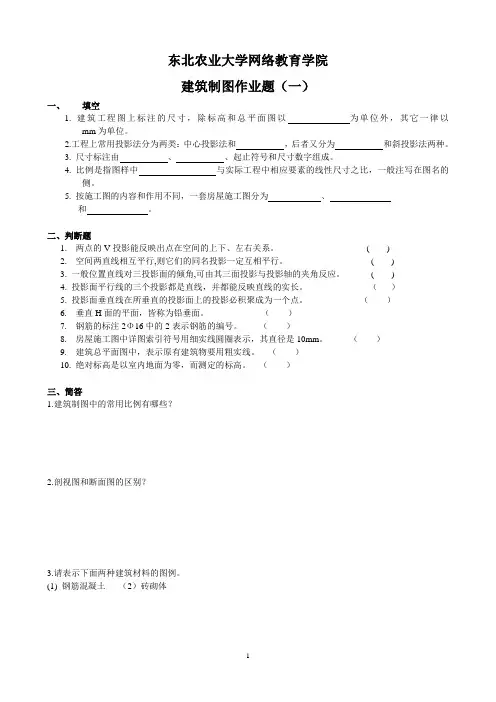

东北农业大学网络教育学院建筑制图作业题(一)一、填空1. 建筑工程图上标注的尺寸,除标高和总平面图以为单位外,其它一律以mm为单位。
2.工程上常用投影法分为两类:中心投影法和,后者又分为和斜投影法两种。
3. 尺寸标注由、、起止符号和尺寸数字组成。
4. 比例是指图样中与实际工程中相应要素的线性尺寸之比,一般注写在图名的侧。
5. 按施工图的内容和作用不同,一套房屋施工图分为、和。
二、判断题1. 两点的V投影能反映出点在空间的上下、左右关系。
( )2. 空间两直线相互平行,则它们的同名投影一定互相平行。
( )3. 一般位置直线对三投影面的倾角,可由其三面投影与投影轴的夹角反应。
( )4. 投影面平行线的三个投影都是直线,并都能反映直线的实长。
()5. 投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。
()6. 垂直H面的平面,皆称为铅垂面。
()7. 钢筋的标注2Φ16中的2表示钢筋的编号。
()8. 房屋施工图中详图索引符号用细实线圆圈表示,其直径是10mm。
()9. 建筑总平面图中,表示原有建筑物要用粗实线。
()10. 绝对标高是以室内地面为零,而测定的标高。
()三、简答1.建筑制图中的常用比例有哪些?2.剖视图和断面图的区别?3.请表示下面两种建筑材料的图例。
(1) 钢筋混凝土(2)砖砌体四、根据立体图找投影五、根据形体的两面投影做出第三面投影。
(a)(b)六、参照立体图,补画三面投影中的漏线,标出ABC相应投影字母。
七、判别两线段之间的相对位置。
a'a b c db'c ' d'八、补出三棱锥的W面投影,根据已知条件判别E、F点所在的平面,再求其投影。
九、结构施工图中某梁的标注数据如下,说明它代表的意义。
建筑制图作业题(二)一、 填空1、建筑平面图中,外墙尺寸应标注三道,最内一道是 尺寸,中间一道是 尺寸,最外一道是 尺寸。
2、图样中的汉字应写成 。
3、基础图是表示房屋建筑地面以下基础部分的平面布置和详细构造的图样,包括 图与 图。
建筑制图习题及答案.

1、尺寸标注(1)标注图形的尺寸(2)分析左图尺寸标注的错误,并在右图正确注出。
(3)分析左图尺寸标注的错误,并在右图正确注出。
122-1、求各点的第三投影,并填上各点到投影面的距离。
2-4 已知E (22,30,20),F 点在E 点之左10mm ,之下10mm ,之后 10mm ;G 点在E 点的正右方12mm ,作出点E 、F 、G 的三面投影。
A 点距V 面( )、距H 面( )、距W 面( )B 点距V 面( )、距H 面( )、距W 面( )C 点距V 面( )、距H 面( )、距W 面( )D 点距V 面( )、距H 面( )、距W 面( )E 点距V 面( )、距H 面( )、距W 面( )F 点距V 面( )、距H 面( )、距W 面( ) 2-3、比较A 、B 、C 三点的相对位置。
(上、下)A 点在B 点 (左、右)(前、后)(上、下)B 点在C 点 (左、右)(前、后)(上、下)C 点在A 点 (左、右)(前、后)32-5 在立体的投影图上,标出直线的三个投影,并说明其对投影面的相对位置(参照立体图)。
(1) (2)2-6判断下列直线的位置。
AB 是_________线;BK 是_________线;AC 是_________线。
DE 是_________线;DF 是_________线; GH 是_________线。
AB是,CD是,EF是,MN是。
2-7判别AB和CD两直线的相对位置(平行、相交、交叉)。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
452-10 如图中平面A 所示,在投影图中标出各平面的三个投影, 2-11 补画各平面图形的第三面投影,并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面;B 是_________面;C 是_________面;D 是_________面。
建筑制图习题及答案

建筑制图习题及答案 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8一、判断题(在下面的横线上填写两直线的相对位置)(10分)两直线;两直线;两直线;两直线;两直线二、选择题(12分)1.已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置,哪一种判断是正确的()A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面2.侧垂面的H投影()。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.两等直径圆柱轴线正交相贯,其相贯线是()A、空间曲线B、椭圆C、直线D、圆4.正垂面与侧垂面相交,其交线是()。
A、侧垂线B、水平线C、一般线D、正平线5.选择正确的三面投影图()。
(A)(B)(C)6.选择形体正确的W面投影()。
三、过点M作一条与平面ABC平行的水平线。
(6分)四、补全组合体H面、V面上所缺的线(8分)五、补绘组合体的H面投影(17分)六、补全两形体的相贯线(10分)七、补绘被截圆锥的另外两面投影。
(18分)八、在指定位置绘出下面构件的1-1剖面图和2-2断面图(19分)。
试卷答案一、判断题(在下面的横线上填写两直线的相对位置)(10分)两直线平行;两直线相交;两直线相交;两直线交叉;两直线交叉二、选择题(12分)1.已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置,哪一种判断是正确的(C )A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面2.侧垂面的H投影(A )。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.两等直径圆柱轴线正交相贯,其相贯线是(B )A、空间曲线B、椭圆C、直线D、圆4.正垂面与侧垂面相交,其交线是(C?)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
B A A B C
3.已知L1梁的配筋立面图及1-1断面图,按所示的位置补画以下内容。
4.已知梁L1的配筋立面图及1-1断面图,试补充以下内容。
5.根据L201的立面图及1-1断面图,画出 号钢筋详图(不标注尺寸),并作出2-2断面图及填写钢筋编号。
6.下图为某钢屋架的节点详图,根据图中内容回答以下问题。
《建筑制图》作业一、点、直 Nhomakorabea、平面的投影
1.已知下列各点的两面投影,求出第三投影。
2.已知两点A(10,20,15)、B(15,0,20),求其三面投影。
3.画出直线AB的第三投影,并判别它对投影面的相对位置。
1.完成带切口形体的三面投影。
2.补全立体投影所漏的线。
3.已知组合体的两面投影,求其第三面投影。
(1)
(2)
(3)
三、建筑形体的表达方法
(1)根据建筑形体的立面图和剖面图,绘制其1-1剖面图。
(2)根据建筑形体的立面图和剖面图,绘制其1-1剖面图。
四、轴测图
(1)
(2)
(3)
1.在未完成的房屋平面图中补充以下作图内容。
2.在未完成的房屋平面图中补充以下作图内容。
3.根据已知房屋的平面图、正立面图及侧立面图,在其平面图中完成以下作图内容
4.根据下面的1-1剖视图,在图上补画。
中的20为施工图编号,1表示天花板详图编号,并且1号详图放在第20号施工图中。其余类似。
5.根据楼梯间的平面图及其尺寸,在A-A剖面图中完成以下内容
六、结构施工图
1.已知楼板的钢筋布置图,试完成以下内容。
(1)
(2)
I级钢筋(钢筋等级)
钢筋间距
不可见轮廓线(板下的梁或墙)
(1)截面代号(不等边角钢),角钢长度;
(2)焊缝代号;
7.下图为某钢屋架的节点详图,根据图中内容回答以下问题。
(1)截面代号(等边角钢),角钢长度;
(2)焊缝代号,焊缝分类编号,图形符号(角焊缝)。
七、透视
1.求建筑形体的两点透视。
2.求建筑形体的一点透视。
