农村地区被动式太阳能暖房图集(试行)
严寒地区农村住宅在应用被动式太阳能技术上的优势
收稿日期:2005-04-121 作者简介:周春艳(1976～),女,吉林省长春市人,助教,在读硕士研究生.文章编号:100921288(2005)0420035204严寒地区农村住宅在应用被动式太阳能技术上的优势周春艳1,2 周春涛3(1:吉林建筑工程学院建筑系,长春 130021; 2:哈尔滨工业大学建筑学院,哈尔滨 150001;3:吉林建筑工程学院设计院,长春 130021)摘要:太阳能作为可再生能源的代表,具有分布广泛、储量丰富及清洁等特点,在我国农村地区推广、利用该技术有很大的优势.尤其在地处气候环境恶劣的严寒地区,农村住宅普遍存在能源消耗大、室内环境恶劣等问题,由此可见,对太阳能的利用势在必行.通过对该地区的现状调查,从选址、日照间距、朝向、气象特点、平面功能布局、材料,以及政策等方面挖掘该地区在利用太阳能资源方面的潜在优势,为被动式太阳能技术在住宅中的进一步应用提供了有利条件.关键词:被动式太阳能技术;严寒地区;农村住宅;优势中图分类号:TU 24114 文献标识码:A1 必要性 在我国13亿人口中,其中有9亿生活在农村.然而,就我国农村目前的居住条件来看,普遍存在燃料等能源短缺,利用水平低,生活环境质量差等问题.尤其在我国严寒地区,冬季采暖期长达5个月,每年冬季需要消耗大量的燃料,才能达到基本的温度要求,不仅浪费能源,而且污染环境.面对这一问题,我国农业部在“十五”期间实施的“生态家园富民计划”,就是从农民最基本的生产和生活单元内部,挖掘潜力,以可再生能源的科学利用为切入点,引导农民改变落后的生产生活方式,达到增加收入、保护生态环境,实现可持续发展的目标.在寒冷的北方地区,对于可再生能源的利用应首选太阳能.首先,太阳能分布广泛、储量丰富.有数据显示,能够到达地球陆地表面的太阳辐射能大约为17×104亿kW ,相当于目前全世界一年内消耗的各种能源所产生的总能量的315万多倍[1].其次,它不产生温室气体、无污染,是有利于保护环境的洁净能源.而且,从我国太阳能的分布情况来看,北方地区年日照时数大于2200h ,太阳能辐射总量高于5016MJ /m 2,属于太阳能资源较丰富的地区[2].因此,把太阳能技术应用于严寒地区农村住宅建设中,是提高农民生活环境,节约能源,减少环境污染的有效途径.2 优势 在建筑利用太阳能的技术上,通常被分为主动式和被动式两大类:设计使用机械装置收集、蓄存太阳热,并在需要时向房间提供热能的建筑,称为主动式太阳能技术;根据当地气象条件,在基本不增设附加机械设备的条件下,通过建筑布局、构造和材料等的处理,使建筑本身能够吸收、蓄存太阳热,从而达到采暖目的的建筑,称为被动式太阳能技术.从我国农村目前的现状来看,普遍存在着经济收入低,思想意识落后等问题,对于利用造价昂贵、技术复杂的主动式技术来说,还存在许多障碍,但是,对于只需利用当地环境条件和技术措施,而不需增加设备的被动式技术来说,位于严寒地区的农村住宅却有其特有的优势.211 选址 村落是农民定居的场所,其位置的选择和建筑的布局要以有利于农业生产、方便生活为原则.田地是农业生产的主要劳动对象和生产资料,是农民赖以生存的基础,所以,村落大都围绕着农田而建,半径一般为 第22卷 第4期2005年12月吉 林 建 筑 工 程 学 院 学 报Journal of Jilin Architectural and Civil Engineering Institute Vol.22 No.4Dec 12005 015km ～2km.我国的村落,通常以自然村为基础,在土地平均分配的原则下,家中兄弟分别继承祖辈的遗业,使人口在一个地方一代一代的聚集起来,从几户的小村可以发展到几千户的大村.由此可以看出,村落在选址上和规模上都有很大的随机性.但是,随机并不意味着随意.农民在住宅基址的选择上,有很明显的“环境选择”倾向,这是几千年来人类积累的经验.其中主要表现在:①靠近水源,这不仅便于生活取水,而且有利于农业生产的发展.②位于河流交汇处,交通便利.③位于河流阶地上,不仅有肥沃的耕作土壤,而且能避免受洪水侵袭.④如在山坡时,一般选择向阳坡.例如,半坡遗址所呈现的依山傍水、两水交汇环抱的格局被认为是典型的上吉风水格局.可见,人们对村落选址因素的考虑是很讲究的.在我国严寒地区,一年中有一半的时间都处于恶劣的气候环境当中,“向阳”成为选址所必须考虑的重要因素之一.由于在这一地区的地形主要以平原和山地为主,所以,村内宅基地依地势起伏错落布置或因山就势,散居在向阳坡地上,这样不仅有利于阻挡寒风的侵袭,而且有利于接受太阳辐射的能量.212 日照间距 由于太阳高度角的限制,为了避免建筑之间相互遮挡,日照间距的限定成为获得太阳能的又一重要保证.与城市住宅相比,农村住宅在这方面有很大的优越性.首先,由于生产条件的特殊性,乡村地区大都地广人稀,建筑密度小,层数也不多,一般以一二层为主.其次,农村的住宅形式大都呈院落式布置.它不仅是生活的中心,同时也是生产的重点之一,每家除了必须的居住空间外,还要有畜舍、菜园、仓库等生产空间.除此之外,农村住宅不同于一次性投资的城市商品房,它的建设具有长期性和经常性.随着村民成家立业,家庭经济状况发展和人口构成的变化,盖房是逐年逐次进行的.所以,在每家基地中都预留出既可扩展又可变通的空间余地,致使每户的宅院面积很大,这就充分满足了建筑之间的日照间距,为太阳能的利用提供了有利的保障.213 朝向 为了合理而充分地利用太阳热资源,在采暖季节里,需要建筑尽可能多地接受到太阳辐射,而在夏季,为避免室内过热,又应尽量减少太阳光直射室内.要想达到这一目的,从太阳活动的规律来看,在北半球上,“南向”是最符合要求的朝向.曾经有实验测试过一座位于北纬35°的建筑物的冬天(1月21日)和夏天(7月21日)的一天中,各方位上全天照射太阳的辐射能的大小.如果设水平面为1,冬季照射在南立面的能量为1158,而在夏天,仅为水平面的12%[3].因此,充分利用南向窗、墙获得太阳能,是被动式太阳能技术所不可缺少的因素.面南而居的选择与季节风向也有着密切的关系.我国严寒地区冬季盛行的是寒冷的西北风,而夏季盛行的是暖湿的东南风,这就决定了建筑的基本格局应当是坐北朝南,其西、北、东三面多有环山,以抵挡寒冷的冬季风,而南面略显开阔,以迎纳暖湿的夏季风.214 大气透明度 大气透明度是表征大气对于太阳光线透过程度的一个参数.在晴朗无云的天气里,大气透明度高,到达地面的太阳辐射能就多些.如果天空中云雾或风沙灰尘很多时,大气透明度就很低,到达地面的太阳辐射能就少.可见,它与天空中云量的多少,以及大气中所含灰尘等杂质的多少有很大关系.从我国太阳能分布特点来看,北方大于南方,农村大于城市,原因就在于南方雨量大,阴天多,不利于太阳光线透射.而北方雨量小,晴天多,年降水量只有200mm ～800mm ,太阳光线的透射率高.从空气洁净程度来看,农村比城市受到的环境污染小,大气中所含的灰尘等杂质少,大气的透明度高.由此可见,这一地区的气象状况和空气质量有助于太阳能的利用.215 平面功能布局 住宅的平面功能布局也是影响获得太阳能的一个重要因素,它直接关系到住宅室内热舒适程度的高低.从平面形式上看,农村住宅通常以矩形为主,并朝东西向伸展,这种形式不仅可以获得更多的太阳热量,还有利于减小体型系数,避免热量损失.从功能布局上看,无论是传统住宅平面还是现代住宅平面,主要使用空间(如居室、客厅等)都会布置在南向,这样,在白天充分接受日照,获得热能的同时,也能为夜间储存能量,而63吉 林 建 筑 工 程 学 院 学 报第22卷图1 传统农村住宅平面且,为了能够有效利用做饭时产生的热量,一般都将主要居室与厨房相邻布置.但对于厨房位置的选择,不同时期的住宅稍有差异.在传统住宅中(如图1[4]所示),功能划分较为简单,一般只有居室和厨房两项主要功能空间(厕所单独设置).厨房的位置通常居中布置,除了做饭的功能外,还兼有储藏室和过厅的功能,所以面积比例较大.然而,由于厨房在使用时间上具有阶段性,而且,对温度的要求也相对较低,所以,这种布局不仅浪费了宝贵的南朝向,也由于面积较大而增加了采暖的负担.与此同时,因厨房水气含量较高,亦会使储存的粮食受到污染.近些年来,随着经济的发展,农民生活水平的提高,农村住宅的居住功能也在不断细化,出现了起居室、客厅、储图2 现代农村住宅平面藏室等独立功能的空间(如图2[4]所示).厨房的功能逐渐单一化,面积也相对减小.厨房的位置也由南向转移到北向,在为居室提供辅助热能的同时,还可以在冬季为主要房间遮挡寒风,在空间上形成合理的热环境分布,大大提高了室内热舒适性.由于农村住宅建设具有经常性的特点,所以,建筑功能布局的改造,与城市住宅相比,农村住宅也有很大的灵活性.例如,图3[4]所示的是“可拆式阳光间”的使用.其构造做法很简单,在住宅南向墙外面,先用木枋搭建简易的框架,在其上覆盖塑料布,侧面留门.这样,冬季不仅可以减少冷风渗透,在室内外形成一个温度的过渡空间,还可以利用太阳能产生的温室效应,提高室内温度.据住户反映,冬季在消耗同等燃料的图3 “可拆式阳光间”条件下,有这种设施的比传统的室温提高2℃～3℃.在夏季来临的时候,可以将塑料布去掉,既不影响夏季通风,还可以利用架子种植蔬菜,可谓一举多得.216 材料 建筑材料的选择对于太阳能的吸收和储存有很大关系.材料蓄热系数大,储存热量的能力就强,反之,就弱.白天,墙体和地面通过阳光直射,温度升高,同时储存热量.晚上,当室外和房间温度都下降时,墙和地储存的热,通过辐射、对流和传导的方式释放出来,使室内温度维持在一定的水平.在农村地区,建筑材料的选择都是采取就地取材的原则.砖石、土坯是严寒地区最主要的墙体材料,在许多村落周围都有生产粘土砖的砖窑,这些材料的蓄热系数大,具有较强的蓄热能力,适合于太阳房的应用.217 政策 对于世界性能源短缺的问题,各国政府都做出了积极地反应,针对太阳能等可再生能源的利用,出台了一些鼓励政策,我国亦如此.从我国目前的能源现状来看,可开发剩余采储量的资源保证程度仅为12917年,其中,原煤11415年;原油2011年;天然气仅为4913年[1].针对这一现象,在2005年2月28日我国召开的第十届全国人民代表大会常务委员会第十四次会议上,通过了《中华人民共和国可再生能源法》,并将于2006年1月1日起施行.立法中对农村地区利用太阳能技术方面给予了相应地政策,例如,“第十八条 国家鼓励和支持农村地区的可再生能源开发利用.县级以上地方人民政府管理能源工作的部门会同有关部门,73 第4期周春艳,周春涛:严寒地区农村住宅在应用被动式太阳能技术上的优势83吉 林 建 筑 工 程 学 院 学 报第22卷根据当地经济社会发展、生态保护和卫生综合治理需要等实际情况,制定农村地区可再生能源发展规划,因地制宜地推广应用沼气等生物资源转化、户用太阳能、小型风能、小型水能等技术.”“县级以上人民政府应当对农村地区的可再生能源利用项目提供财政支持.”等等.由此可见,在国家政策的鼓励下,农村地区的太阳能技术应用具有非常广阔的前景.3 结语 目前,全世界都在倡导“可持续发展”策略,太阳能作为可再生能源的代表具有巨大的开发空间与潜力.据专家预测,到2030年,全世界的主要电力将来源于太阳能.为此,我们必须抓住时机,尽早发展,从被动式太阳能技术着手,逐步加入主动式技术.尤其对严寒地区的农村,因为它不仅常年处于恶劣的气候环境当中,而且经济条件、思想意识都相对落后,这就更需要挖掘其潜在优势,因地制宜,实施可行的太阳能利用技术策略.与此同时,还必须加大宣传力度,使这一新兴技术深入人心,使农民真切地体会到这一技术的优越性和必要性,以减少技术推广的阻力.参 考 文 献 [1] 罗运俊,何梓年,王长贵1太阳能利用技术〔M〕1北京:化学工业出版社,20051 [2] 建筑设计资料集编委会1建筑设计资料集6(第二版)〔M〕1北京:中国建筑工业出版社,1994:61 [3] 刘国发,赵丽娟,黄岳海1乡村太阳房〔M〕1北京:中国农业出版社,20011 [4] 王秀萍1延边地区乡村住宅室内热环境设计的生态策略研究1哈尔滨:哈尔滨工业大学硕士论文,20051The Superiority of Utilizing Passive Solar Energy T echnologyin Rural R esidence in Frore AreaZHOU Chun2yan1,2,ZHOU Chun2tao3(1:Depart ment of A rchitecture,Jilin A rchitectural and Civil Engineering Institute,Changchun 130021;2:School of A rchitecture,Harbin Institute of Technology 150001;3:Design Institute,Jilin A rchitectural and Civil Engineering Institute,Changchun 130021)Abstract:As the representative of renewable energy,solar energy has many merits:distributing extensively,re2 serving abundantly,cleaning and so on.Its technical exploitation has bigger advantage in rural areas of our coun2 try,especially in the areas with inclement climate.There are widespread problems in rural residence such as large energy consumption and bad indoor environment quality,so the explotation of the solar energy is necessary.This paper discusses the potential of utilizing solar energy technology from several ways:site choosing,sunshine dis2 tance,facing,weather characteristics,plane function layout,material and policy,etc.and provides beneficial condi2 tions for making further use of passive solar energy technology in rural residence of severe natural environment. K eyw ords:passive solar energy technology;frore area;rural residence;superiority。

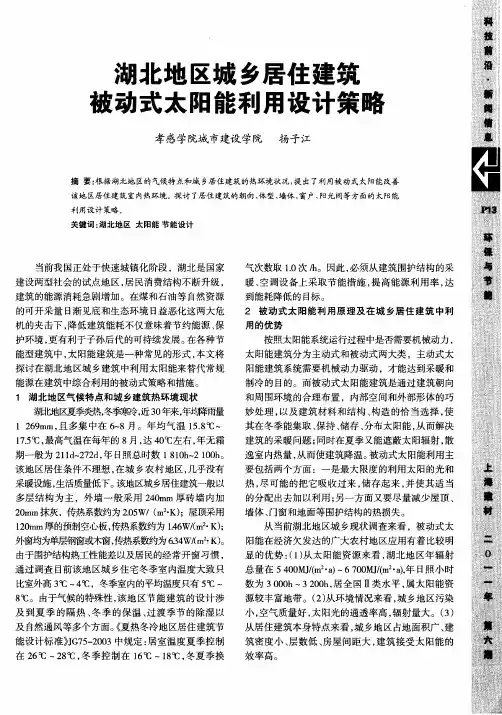

湖北地区城乡居住建筑被动式太阳能利用设计策略
孝感 学院城 市建设 学院 扬子 江
摘 要 ： 湖北地 区的气候特点和城 乡居住建筑的热环境状况 ， 出了利用被动 式太阳能改善 根据 提
该 地区居住建筑室 内热环境 。探讨 了居住 建筑的朝 向、 体型 、 墙体 、 窗户 、 阳光间等方面的太阳能
利用设计策略。
关 键 词 ： 北地 区 太 阳 能 节 能 设 计 湖
当前我国正处于快速城镇化阶段 ，湖北是 国家
建设两型社会的试点地区， 民消费结构不断升级 ， 居 建筑 的能源消耗急剧增加 。在煤和石油等 自 然资源
的可开 采量 日渐 见 底和 生态 环境 日益 恶化 这两 大 危
总量 在 ５４ ０ ／ ａ～６７０ Ｊ（ ａ年 日照小 时 ０ ＭＪ（ －） ０ Ｍ ／ ・） ｍ ｍ ，
数为 ３ ０ ｈ ３ ０ ｈ居全国 Ⅱ类水平 ， ０ ～ ０， ０ ２ 属太 阳能资 源较丰富地带 。（ ） ２ 从环境情况来看 ， 城乡地区污染
８ ℃。由于气候的特殊性 ， 该地区节 能建筑的设计 涉 及 到夏季 的隔热 、 冬季 的保温 、 过渡季节 的除湿以
热， 尽可能 的把它吸收过来 ， 储存起来 ， 并使其适当
的分 配 出去加 以利 用 ； 另一 方面 又要尽 量 减少 屋顶 、
２ｒ ０ ｍ抹灰 ， ａ 传热系数约为 ２ ５ （ ２ ） ． Ｗ／ ｍ ￣ ；屋顶采用 ０ Ｋ
１０ ｍ厚的预制空心板， ２ｍ 传热系数约为 １６ Ｊ Ｋ ； ４ ／ ・ ） Ｗ（ ｍ 外窗均为单层钢窗或木窗， 传热系数约为６ ４ （ Ｋ 。 ３ｗ／ ： ） ｍ
建筑的采暖问题 ； 同时在夏季又能遮蔽太阳辐射 ， 散 逸室内热量 ， 从而使建筑降温。 被动式太 阳能利用主
被动式太阳能采暖技术在北方地区农村住宅设计中的应用研究
被动式太阳能采暖技术在北方地区农村住宅设计中的应用研究摘要：目前，全球面临着资源枯竭和环境恶化的威胁，建筑界作为能源消耗大户必须采取积极有效的措施来贯彻全人类的这种可持续发展战略。
太阳能作为一种可再生能源受到越来越多的重视。
目前我国被动式太阳能建筑在城市得到了良好的发展，但是对于农村尤其是北方农村来说，被动式技术还没有深入到各家各户。
因此，笔者提出了在北方地区农村住宅采暖设计中采用被动式太阳能的策略。
本文首先阐述了研究背景和国内外的发展现状，进而概述了被动式太阳能的相关概念，重点提出了在北方地区农村住宅设计中采用被动式太阳能采暖技术的几种策略并举例论证，最后针对存在的问题提出了一些建议，希望会对我国相关领域的研究有所帮助关键词：北方地区；农村住宅；被动式太阳能；采暖技术；辅助热源一、前言目前，全世界面对资源的日渐枯竭和环境的日益恶化，都在积极的寻找合适的方法加以解决。
太阳能建筑是一种新型节能建筑，也是一种利用可再生能源的建筑，它具有节约常规能源、改善居住环境、减少环境污染等优点，因此被全世界所接受[1]。
其中，被动式太阳房以其便于掌握的建造手段和经济的运作模式受到人们的广泛关注。
虽然我国近30 年内已经在部分农村完成了一系列的被动式太阳能应用实验，但是却始终没有形成系统完整的推广模式。
重视合理的建造手段在农村范围的推广是解决我国农村住宅中能源过度消耗的关键，也是改善民生的重要途径。
因此本课题的选择主要针对北方地区农村住宅的现状进行分析，在此基础上进一步明确农民对于住宅的实际要求，并提出相应的建造手段，对被动太阳能设计建造在北方地区农村范围内的应用和推广具有一定的现实意义。
这也是本文研究的意义所在。
北方农村地区运用被动式太阳能技术的相关理论概述1、北方地区的划分及太阳能资源分布状况（1）北方地区的概念及太阳能资源分布情况北方地区是指中国东部季风区的北部，主要是秦岭一淮河一线以北，大兴安岭、乌鞘岭以东的地区，东临渤海和黄海。
