高三物理日光灯的原理PPT优秀课件
日光灯工作原理图
日光灯工作原理图日光灯是一种常见的照明设备，它源于荷兰物理学家汉斯·克里斯蒂安·奥斯特和菲利普斯在20世纪20年代初发明的放电灯。
日光灯由于其高效、经济、良好的光谱性质和长寿命等特点，被广泛应用于各种场所和领域。
本文将着重探讨日光灯的工作原理和构造。
一、日光灯的工作原理日光灯的工作原理是在闭合的气体管内加上电场，当电压达到一定值时，气体中的电流就会开始流动，而这种电流在管内的气体中不仅有电子，还有正离子、负离子和诸如氦、汞等原子反应物。
这些反应物在光谱上产生辐射，它们反应的产物以及本身的电子轨道变化导致了频率或波长不同的辐射。
这些辐射同时组成日光灯的光谱，这是日光灯具有天然光谱的原因之一。
二、日光灯的构造日光灯主要由充满汞蒸气和气体的闭合圆形玻璃管、两个电极和辅助电子器件组成。
其中，圆形玻璃管被分成两部分，前部分充满蒸汽，后部分被抽空。
在管子的两端分别有一个电极，其中一个是热阴极，另一个是阳极。
当电压加到一定值时，管子充满汞蒸汽和气体的部分就会发出一股不可见的紫外线，然后被荧光粉吸收，从而发出可见的光线。
三、日光灯的优缺点日光灯的优点主要包括：1.节能：相对于其他照明设备，日光灯的能效比更高。
2.光谱优越：在光谱分布上，日光灯比一般的白炽灯更加接近自然光谱，更为舒适。
3.经济：虽然日光灯的售价比白炽灯更贵，但是，由于对耗电量的控制和寿命的超过白炽灯，所以在维护和运行上跟白炽灯相比更加经济合理。
但是，日光灯也有一些缺点：1.启动时间：日光灯在开关时会产生“嗤嗤”的声音，且需要时间来预热而使光谱准确。
这就意味着，如果需要付出实现愿望的代价，那就必须等待。
2. 对环境的影响：日光灯中的汞是一种有毒物质。
如果不小心损坏，会对环境和人类健康造成影响。
四、结论日光灯的工作原理是通过加电压产生电流，在气体管内产生电子和离子碰撞，产生辐射，从而发出光线。
它的构造主要包括玻璃管、电极和辅助电子器件。

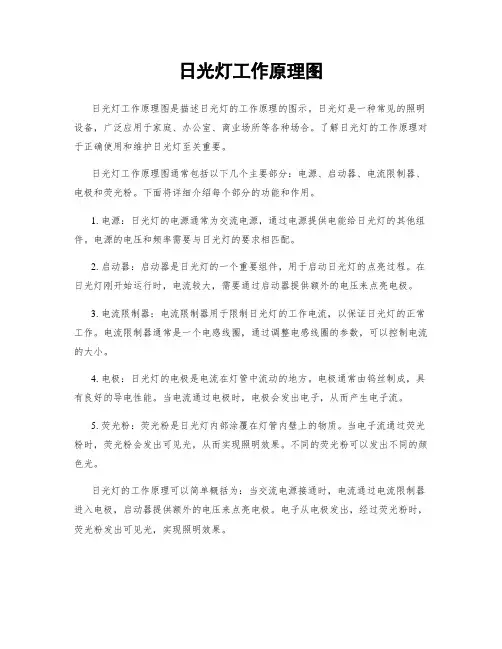

日光灯工作原理图
日光灯工作原理图日光灯工作原理图是描述日光灯的工作原理的图示。
日光灯是一种常见的照明设备，广泛应用于家庭、办公室、商业场所等各种场合。
了解日光灯的工作原理对于正确使用和维护日光灯至关重要。
日光灯工作原理图通常包括以下几个主要部分：电源、启动器、电流限制器、电极和荧光粉。
下面将详细介绍每个部分的功能和作用。
1. 电源：日光灯的电源通常为交流电源，通过电源提供电能给日光灯的其他组件。
电源的电压和频率需要与日光灯的要求相匹配。
2. 启动器：启动器是日光灯的一个重要组件，用于启动日光灯的点亮过程。
在日光灯刚开始运行时，电流较大，需要通过启动器提供额外的电压来点亮电极。
3. 电流限制器：电流限制器用于限制日光灯的工作电流，以保证日光灯的正常工作。
电流限制器通常是一个电感线圈，通过调整电感线圈的参数，可以控制电流的大小。
4. 电极：日光灯的电极是电流在灯管中流动的地方。
电极通常由钨丝制成，具有良好的导电性能。
当电流通过电极时，电极会发出电子，从而产生电子流。
5. 荧光粉：荧光粉是日光灯内部涂覆在灯管内壁上的物质。
当电子流通过荧光粉时，荧光粉会发出可见光，从而实现照明效果。
不同的荧光粉可以发出不同的颜色光。
日光灯的工作原理可以简单概括为：当交流电源接通时，电流通过电流限制器进入电极，启动器提供额外的电压来点亮电极。
电子从电极发出，经过荧光粉时，荧光粉发出可见光，实现照明效果。
需要注意的是，日光灯的工作原理图只是对日光灯工作原理的简单描述，实际的日光灯内部结构更加复杂。
在实际应用中，还需要考虑电路的稳定性、电源的稳定性以及其他一些细节问题。
总结起来，日光灯工作原理图是对日光灯的工作原理进行图示和说明的文本。
通过了解日光灯的工作原理，我们可以更好地理解日光灯的使用和维护，确保日光灯的正常工作。

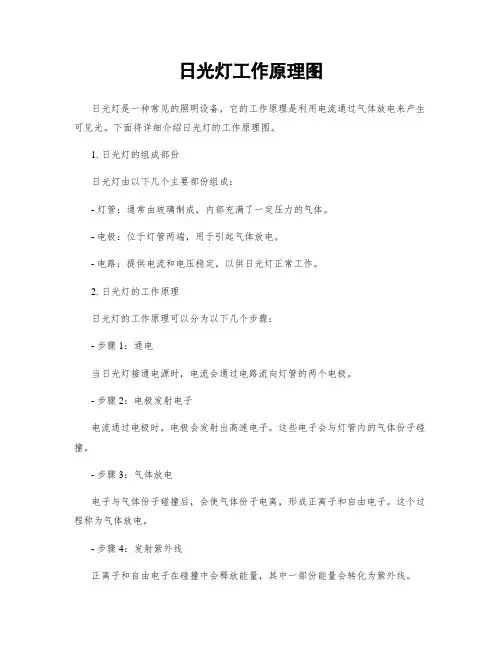

日光灯工作原理图
日光灯工作原理图日光灯是一种常见的照明设备，它的工作原理是利用电流通过气体放电来产生可见光。
下面将详细介绍日光灯的工作原理图。
1. 日光灯的组成部份日光灯由以下几个主要部份组成：- 灯管：通常由玻璃制成，内部充满了一定压力的气体。
- 电极：位于灯管两端，用于引起气体放电。
- 电路：提供电流和电压稳定，以供日光灯正常工作。
2. 日光灯的工作原理日光灯的工作原理可以分为以下几个步骤：- 步骤1：通电当日光灯接通电源时，电流会通过电路流向灯管的两个电极。
- 步骤2：电极发射电子电流通过电极时，电极会发射出高速电子。
这些电子会与灯管内的气体份子碰撞。
- 步骤3：气体放电电子与气体份子碰撞后，会使气体份子电离，形成正离子和自由电子。
这个过程称为气体放电。
- 步骤4：发射紫外线正离子和自由电子在碰撞中会释放能量，其中一部份能量会转化为紫外线。
- 步骤5：荧光粉发光灯管内壁涂有荧光粉，当紫外线照射到荧光粉上时，荧光粉会吸收紫外线的能量并发出可见光。
3. 日光灯的优势和应用日光灯相比传统的白炽灯具有以下优势：- 节能：日光灯的能效高于白炽灯，能够更有效地将电能转化为光能。
- 寿命长：日光灯的寿命普通比白炽灯长，可以使用更长期。
- 光线柔和：日光灯的光线柔和，不会产生刺眼的感觉。
由于这些优势，日光灯被广泛应用于室内照明、办公场所、学校、医院等各个领域。
总结：日光灯是一种常见的照明设备，其工作原理是通过电流通过气体放电来产生可见光。
日光灯的工作原理图包括灯管、电极和电路三个主要部份。
当电流通过电极时，电极会发射出高速电子，这些电子与灯管内的气体份子碰撞，形成气体放电。
气体放电过程中，会产生紫外线，而灯管内壁涂有荧光粉，当紫外线照射到荧光粉上时，荧光粉会发出可见光。
日光灯具有节能、寿命长和光线柔和等优势，因此被广泛应用于各个领域。

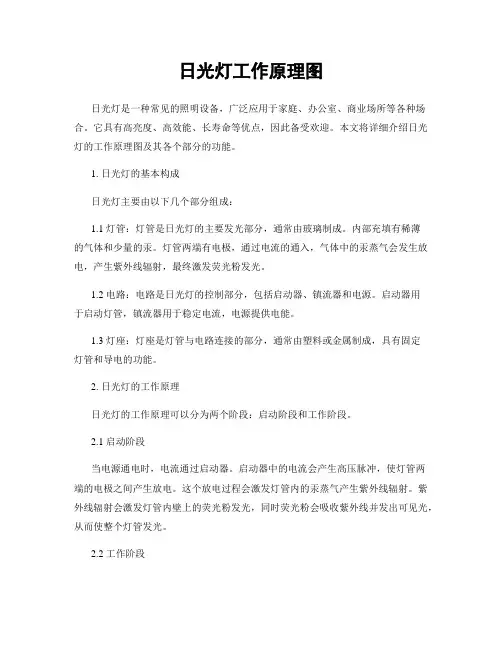

日光灯工作原理图
日光灯工作原理图日光灯是一种常见的照明设备，广泛应用于家庭、办公室、商业场所等各种场合。
它具有高亮度、高效能、长寿命等优点，因此备受欢迎。
本文将详细介绍日光灯的工作原理图及其各个部分的功能。
1. 日光灯的基本构成日光灯主要由以下几个部分组成：1.1 灯管：灯管是日光灯的主要发光部分，通常由玻璃制成。
内部充填有稀薄的气体和少量的汞。
灯管两端有电极，通过电流的通入，气体中的汞蒸气会发生放电，产生紫外线辐射，最终激发荧光粉发光。
1.2 电路：电路是日光灯的控制部分，包括启动器、镇流器和电源。
启动器用于启动灯管，镇流器用于稳定电流，电源提供电能。
1.3 灯座：灯座是灯管与电路连接的部分，通常由塑料或金属制成，具有固定灯管和导电的功能。
2. 日光灯的工作原理日光灯的工作原理可以分为两个阶段：启动阶段和工作阶段。
2.1 启动阶段当电源通电时，电流通过启动器。
启动器中的电流会产生高压脉冲，使灯管两端的电极之间产生放电。
这个放电过程会激发灯管内的汞蒸气产生紫外线辐射。
紫外线辐射会激发灯管内壁上的荧光粉发光，同时荧光粉会吸收紫外线并发出可见光，从而使整个灯管发光。
2.2 工作阶段一旦灯管启动成功，启动器会自动断开。
此时，镇流器接管并稳定电流。
稳定的电流通过灯管，使灯管持续发光。
灯管发光的亮度与电流的大小成正比，因此可以通过调节电流来控制日光灯的亮度。
3. 日光灯的优缺点3.1 优点3.1.1 高亮度：日光灯的发光效率高于传统的白炽灯，能够提供更明亮的照明效果。
3.1.2 高效能：相对于白炽灯，日光灯的能量损耗较低，能够更有效地转化电能为光能。
3.1.3 长寿命：日光灯的寿命通常比白炽灯长，可以使用更长的时间，减少更换灯管的频率。
3.1.4 节能环保：日光灯的能耗较低，使用日光灯可以降低能源消耗，减少对环境的影响。
3.1.5 色温可调：通过调节灯管的材质和荧光粉的配比，可以获得不同的色温，满足不同场合的需求。
3.2 缺点3.2.1 启动时间较长：相对于白炽灯，日光灯的启动时间较长，需要一定的时间来达到最大亮度。

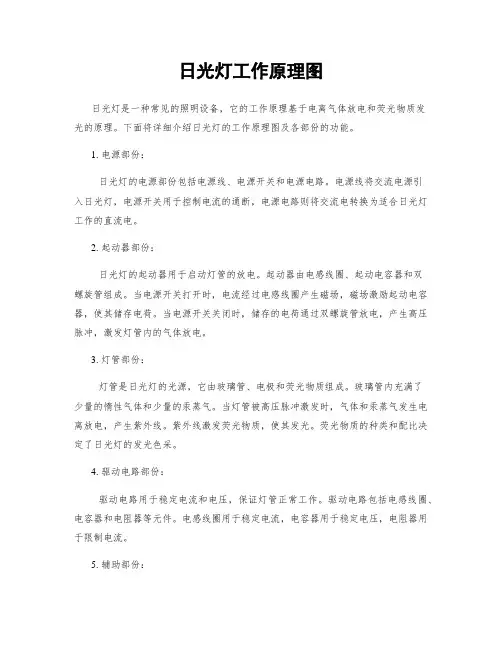

日光灯工作原理图
日光灯工作原理图日光灯是一种常见的照明设备，它的工作原理基于电离气体放电和荧光物质发光的原理。
下面将详细介绍日光灯的工作原理图及各部份的功能。
1. 电源部份：日光灯的电源部份包括电源线、电源开关和电源电路。
电源线将交流电源引入日光灯，电源开关用于控制电流的通断，电源电路则将交流电转换为适合日光灯工作的直流电。
2. 起动器部份：日光灯的起动器用于启动灯管的放电。
起动器由电感线圈、起动电容器和双螺旋管组成。
当电源开关打开时，电流经过电感线圈产生磁场，磁场激励起动电容器，使其储存电荷。
当电源开关关闭时，储存的电荷通过双螺旋管放电，产生高压脉冲，激发灯管内的气体放电。
3. 灯管部份：灯管是日光灯的光源，它由玻璃管、电极和荧光物质组成。
玻璃管内充满了少量的惰性气体和少量的汞蒸气。
当灯管被高压脉冲激发时，气体和汞蒸气发生电离放电，产生紫外线。
紫外线激发荧光物质，使其发光。
荧光物质的种类和配比决定了日光灯的发光色采。
4. 驱动电路部份：驱动电路用于稳定电流和电压，保证灯管正常工作。
驱动电路包括电感线圈、电容器和电阻器等元件。
电感线圈用于稳定电流，电容器用于稳定电压，电阻器用于限制电流。
5. 辅助部份：辅助部份包括灯座、启动电容器和辅助电源。
灯座用于固定灯管和提供电源接口，启动电容器用于存储起动电荷，辅助电源用于提供启动过程中所需的电能。
以上是日光灯的工作原理图及各部份的功能。
通过电源部份将交流电转换为直流电，起动器部份启动灯管的放电，灯管部份产生紫外线并激发荧光物质发光，驱动电路部份稳定电流和电压，辅助部份提供灯管固定和启动所需的电能。
这些部份协同工作，使日光灯正常工作并提供照明。

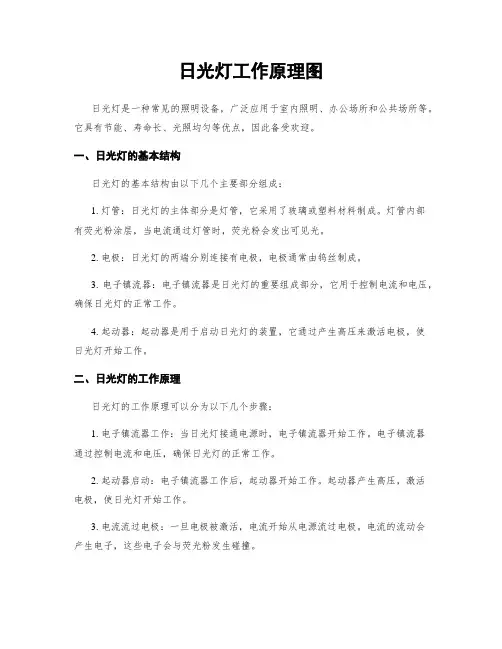

日光灯工作原理图
日光灯工作原理图日光灯是一种常见的照明设备，广泛应用于室内照明、办公场所和公共场所等。
它具有节能、寿命长、光照均匀等优点，因此备受欢迎。
一、日光灯的基本结构日光灯的基本结构由以下几个主要部分组成：1. 灯管：日光灯的主体部分是灯管，它采用了玻璃或塑料材料制成。
灯管内部有荧光粉涂层，当电流通过灯管时，荧光粉会发出可见光。
2. 电极：日光灯的两端分别连接有电极，电极通常由钨丝制成。
3. 电子镇流器：电子镇流器是日光灯的重要组成部分，它用于控制电流和电压，确保日光灯的正常工作。
4. 起动器：起动器是用于启动日光灯的装置，它通过产生高压来激活电极，使日光灯开始工作。
二、日光灯的工作原理日光灯的工作原理可以分为以下几个步骤：1. 电子镇流器工作：当日光灯接通电源时，电子镇流器开始工作。
电子镇流器通过控制电流和电压，确保日光灯的正常工作。
2. 起动器启动：电子镇流器工作后，起动器开始工作。
起动器产生高压，激活电极，使日光灯开始工作。
3. 电流流过电极：一旦电极被激活，电流开始从电源流过电极。
电流的流动会产生电子，这些电子会与荧光粉发生碰撞。
4. 荧光粉发光：当电子与荧光粉碰撞时，荧光粉会发出可见光。
这个过程被称为荧光效应，是日光灯发光的关键。
5. 光照均匀：日光灯的灯管内部涂有荧光粉涂层，这样当荧光粉发光时，光线会均匀地散射出来，使得日光灯的照明效果更加均匀。
6. 光线调节：日光灯的亮度可以通过调节电流和电压来控制。
这样，人们可以根据需要调节日光灯的亮度，以满足不同的照明需求。
三、日光灯的优点日光灯相比传统的白炽灯具有以下优点：1. 节能：日光灯的能效比白炽灯高很多，能够节省大量的电能。
这对于减少能源消耗、降低能源开支具有重要意义。
2. 寿命长：日光灯的寿命通常比白炽灯长很多，可以达到数千个小时。
这意味着日光灯更加耐用，减少了更换灯泡的频率和维护成本。
3. 光照均匀：日光灯的灯管内部涂有荧光粉涂层，这样当荧光粉发光时，光线会均匀地散射出来，使得日光灯的照明效果更加均匀。
96学年-日光灯的物理-1-原理及演示说明
96學年-日光燈的物理-1-原理及演示說明<<神奇日光燈>>一、電路介紹（１）日光燈管與氖氣啟動器並聯（２）穩定器與並聯後的日光燈及啟動器串聯二、元件介紹（１）日光燈：內填稀薄的汞蒸氣及氬氣（約千分之三大氣壓）填汞蒸氣的原因：常溫下為液態裝填容易（２）氖氣啟動器：雙金屬片構造，內填氖氣進行氣體放電。
填氖氣的原因：雙金屬片材料：並聯電容的目的：啟動器旁並聯一06UF的電容，目的在消除啟動時的高諧波短路，防止日光燈在啟動時所產生的諧波干擾音響與電視等的運作。
（３）穩定器：主要由鐵心和線圈構成（電感）鐵心：目的在產生磁場磁力線流經路徑，其使用之鐵材為矽鋼片，而鐵心之所以要一片一片相互堆疊最主要目的為減少鐵損線圈：提供電流流經之路線三、原理（１）氣體放電氣體分子受到足夠能量加速電荷的撞擊，外層的電子會被撞出來產生電流。
日光燈和氖氣啟動器都是氣體放電的應用。
一般日光燈放出的波長屬藍光區不適合用來照明，故還需藉由螢光劑來改變光色。
（２）螢光劑原理螢光劑是一種束縛能很小的物質，當其吸收氣體放電所產生的紫外光之後，其原子便會被游離成為激發態。
當這些激發態原子回到穩定態時，便會放出不同於汞蒸氣產生的波長。
因此，可藉由改變螢光劑的成分來控制發出的波長。
目前日光燈常用的螢光劑種類有氧化釔摻雜銪、磷酸化鑭鈰摻雜鋱、氧化鋇鎂鋁摻雜銪。
（３）穩定器可穩定電流的原理安定器在燈管啟動回路可視為一種電感，當電源輸入後起動器內部之電容器充電而產生高壓，氖氣啟動器之雙金屬片因高壓而接合，電流即流經燈絲至雙金屬片，燈絲預熱後射出電子撞擊管內水銀離子，此時雙金屬片因高熱而彎曲接合形成通路，由冷次定理ｅ= -Ldi/dt得知此時安定器兩端之電流強度變化時，安定器所產生之壓降亦隨之變化，故通過安定器之電流可保持一定。
（４）預熱式啟動ａ氖氣啟動器的尖端放電氖氣啟動器內部的雙金屬片距離很近容易產生尖端放電，尖端放電同時放出光和熱，熱會使啟動器內的雙金屬片向外彎曲而接觸在一起。
日光灯工作原理{图解}
日光灯工作原理日光灯的整体电路如图5－16所示。
其工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。
辉光放电的热量使双金属片受热膨胀，两极接触。
电流通过镇流器、启辉器触极和两端灯丝构成通路。
灯丝很快被电流加热，发射出大量电子。
这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。
在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。
灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。
在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。
氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。
在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
日光灯正常发光后。
由于交流电不断通过镇流器的线圈，线圈中产生自感电动势，自感电动势阻碍线圈中的电流变化，这时镇流器起降压限流的作用，使电流稳定在灯管的额定电流范围内，灯管两端电压也稳定在额定工作电压范围内。
由于这个电压低于启辉器的电离电压，所以并联在两端的启辉器也就不再起作用了。
低压水银荧光灯（日光灯）日光灯主要由三部分组成：灯管，镇流器，启辉器。
灯管是日光灯的主体，它的结构如图5－14所示。
在玻璃管内壁上涂有一层均匀荧光粉，两端各安装一个灯头，灯头内部装有灯丝，灯丝用钨丝烧成螺旋状，表面涂有三元电子粉（碳酸钨，碳酸钡和碳酸锶），以利于发射电子。
为了便于启动和抑制电子粉的蒸发，灯管抽真空后，充入一定量的氮气。
当然还有一点水银。
水银数量很少，一只40瓦的灯管仅放入百分之几克。
灯管工作时，管内汞蒸气的压强很小，仅1帕左右。
因此称作低压水银荧光灯。
镇流器又称为限流器，就是把通过灯管的电流限定在额定值内。
目前最常用的镇流器是电感镇流器，是具有一定电感量的铁芯线圈。
日光灯工作原理图
日光灯工作原理图日光灯是一种常见的照明设备，它的工作原理是利用电流通过气体放电来产生可见光。
下面将详细介绍日光灯的工作原理图。
1. 日光灯的组成部分日光灯由以下几个主要部分组成：- 灯管：通常由玻璃制成，内部充满了一定压力的气体。
- 电极：位于灯管两端，用于引发气体放电。
- 电路：提供电流和电压稳定，以供日光灯正常工作。
2. 日光灯的工作原理日光灯的工作原理可以分为以下几个步骤：- 步骤1：通电当日光灯接通电源时，电流会通过电路流向灯管的两个电极。
- 步骤2：电极发射电子电流通过电极时，电极会发射出高速电子。
这些电子会与灯管内的气体分子碰撞。
- 步骤3：气体放电电子与气体分子碰撞后，会使气体分子电离，形成正离子和自由电子。
这个过程称为气体放电。
- 步骤4：发射紫外线正离子和自由电子在碰撞中会释放能量，其中一部分能量会转化为紫外线。
- 步骤5：荧光粉发光灯管内壁涂有荧光粉，当紫外线照射到荧光粉上时，荧光粉会吸收紫外线的能量并发出可见光。
3. 日光灯的优势和应用日光灯相比传统的白炽灯具有以下优势：- 节能：日光灯的能效高于白炽灯，能够更有效地将电能转化为光能。
- 寿命长：日光灯的寿命一般比白炽灯长，可以使用更长时间。
- 光线柔和：日光灯的光线柔和，不会产生刺眼的感觉。
由于这些优势，日光灯被广泛应用于室内照明、办公场所、学校、医院等各个领域。
总结：日光灯是一种常见的照明设备，其工作原理是通过电流通过气体放电来产生可见光。
日光灯的工作原理图包括灯管、电极和电路三个主要部分。
当电流通过电极时，电极会发射出高速电子，这些电子与灯管内的气体分子碰撞，形成气体放电。
气体放电过程中，会产生紫外线，而灯管内壁涂有荧光粉，当紫外线照射到荧光粉上时，荧光粉会发出可见光。
日光灯具有节能、寿命长和光线柔和等优势，因此被广泛应用于各个领域。
高一物理课件-日光灯原理 精品
2．日光灯正常发光： 日光灯开始发光后，由于交变电流通过 镇流器线圈，线圈中会产生自感电动势，它 总是阻碍电流变化的，这时的镇流器起着降 压限流的作用，保证日光灯正常发光。 提问：根据日光灯的工作原理说出镇流器和 启动器的作用？ 总结：镇流器在启动时产生瞬时高压，在正 常工作时起降压限流的作用。启动器起自动 开关的作用。
1．日光灯的点燃过程： ⑴ 闭合开关，电压加在启动器两极间， 氖气放电发出辉光，产生的热量使U型动 触片膨胀伸长，跟静触片接触使电路接 通。灯丝和镇流器中有电流通过。 ⑵ 电路接通后，启动器中的氖气停止 放电，U型片冷却收缩，两个触片分离， 电路自动断开。 ⑶ 在电路突然断开的瞬间，由于镇流 器电流急剧减小，会产生很高的自感电 动势，方向与电源电动势方向相同，这 个自感电动势与电源电压加在一起，形 成一个瞬时高压，加在灯管中的气体开 始放电，于是日光灯成为电流的通路开 始发光。
I涡
1. 涡电流的应用
1) 工频感应炉的应用
在冶金工业中，某些熔 化的活泼稀有金属在高温下 容易氧化，将其放在真空环 境中的坩埚中，坩埚外绕着 通有交流电的线圈，对金属 加热，防止氧化。
抽真空
2）电磁炉
在市面上出售的一种加热 炊具----电磁炉。这种电磁炉加 热时炉体本身并不发热，在炉 内有一线圈，当接通交流电时， 在炉体周围产生交变的磁场， 当金属容器放在炉上时，在容 器上产生涡电流，使容器发热， 达到加热食物的目的。
复习回顾
1、什么叫自感现象？ 由于导体本身的电流发生变化而产 生的电磁感应现象。 2、自感电动势的作用是什么？ 阻碍其本身电流的变化。 3、影响自感电动势大小的因素是什么？ 电流的变化率、线圈的自感系数
§16.6
日光灯原理
一、组成：主要由灯管、镇流器、启动器组成
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CD
b
THANKS
FOR WATCHING
演讲人: XXX
PPT文档·教学课件
当开关闭合后电源把电压加在起动器的两极之间， 使氖气放电而发出辉光，辉光产生的热量使U型动触片 膨胀伸长，跟静触片接通，于是镇流器线圈和灯管中的 灯丝就有电流通过。电路接通后，起动器中的氖气停止 放电，U型片冷却收缩，两个触片分离，电路自动断开。 在电路突然断开的瞬间，由于镇流器电流急剧减小，会 产生很高的自感电动势，方向与原来的电压方向相同， 自感电动势与电源电压加在一起，形成一个瞬时高压， 加在灯管两端，使灯管中的水银蒸汽开始放电产生紫外 线，打在管内的荧光粉上。于是日光灯成为电流的通路 开始发光。日光灯开始发光时，由于交变电流通过镇流 器的线圈，线圈中就会产生自感电动势，它总是阻碍电 流变化的，这时镇流器起着降压限流的作用，保证日光 灯正常工作。
哪几个表指针偏向零刻度的左边?
A.A1表
B.A2表
C.A3表
D.V表
CD
2、在日光灯的连接线路中,关于起动器的作用,以下说
法正确的是（
）
A.日光灯起动时,为灯管提供瞬时高压
B.日光灯正常工作时,起降压限流的作用
C.起到一个自动开关的作用,实际上可用一个弹片开关
代替(按下接通，放手断开)
D.以上说法均不正确
2、日光灯正常工作时,低压如何获得?
日光灯点燃后,电阻小,要求电流小.日光灯管用
交变电源供电,在镇流器中产生E自,阻碍电流变化,
从而镇流器在灯管正常工作时起降压限流作用.
3、日光灯的白光是谁发出呢?是不是汞蒸气 发出?
离子打在荧光壁上,使荧光粉发光.
4、日光灯为什么能节电?
日光灯由于靠离子导电,电阻很小,故电流的热效 应很小,这样日光灯能节约电能.
C
2.下列关于日光灯启动器的说法中正确的有（ ） A．启动器有氖泡和电容器并联组成 B．没有电容器,启动器无法正常工作 C．电容器击穿后,日光灯管仍能正常发光 D．启动器起着自动开关的作用
AD
3、如图所示,日光灯正常工作时,流过灯管的电流为I,那 么对于灯丝ab上的下电流,以下说法正确的是 A.灯丝ab上的电流处处为I B.灯丝a端的电流为I C.灯丝b处的电流为I,其他地方的电流都比I小 D.灯丝b处最容易烧断
L
A
B
S
[例2]如图所示，电路中L为一电感线圈，ab支路和cd支
路的电阻相等，则：（ ）
A．合上开关S时，电流表A1的示数小于电流表A2的示数 B．合上开关S时，电流表A1的示数等于电流表A2的示数 C．断开开关S时，电流表A1的示数大于电流表A2的示数 D．断开开关S时，电流表A1的示数等于电流表A2的示数Leabharlann a A1cA2
b AD
d
第六节 日光灯的原理
(一)、日光灯电路
日光灯主要由灯管、镇流器、起动器组成。
(二)、三个主要部件：
1、日光灯管：
日光灯开始点燃时需要一个高电压，正常发光时灯管 只允许通过不大的电流，这时要求加在灯管上的电压 低于电源电压。
2、镇流器 镇流器是一个带铁芯的线圈,自感系数很大.
3、起动器、主要是一个充有氖气的小氖泡，里面装
有两个电极，一个是静触片，一个是由两个膨胀系数 不同的金属制成的U型动触片。
（三）、日光灯的工作原理
1、激发灯管中汞蒸气导电时,高电压如何 获得呢?
K闭合时,电源将电压加在起动器两极间,使氖气 放电发出辉光,辉光产生热量使U形动触片膨胀伸 长,与静触片接通.于是在镇流器线圈和灯管的灯 丝间有电流通过.电路接通后,起动器的氖气停止 放电,U形动触片冷却收缩,两触片分离,电路自动 断开.在电路突然断开瞬间,由于镇流器中的电流 急剧减小,产生高E自,E自加电源电压形成瞬时高压, 使灯管中汞蒸气导电.
镇流器在起动时产生瞬时高压，在 正常工作时起降压限流作用；
起动器中电容器的作用是避免高压 时产生电火花。
灯管
主 要 构 造 镇 流 管
日光灯
起 动 器
工
作
原
理
:
利
用
自
感
现
象
工作的
1、如图所示,L是自感系数很大,直流电阻很小的线圈,电
表的零刻度都在表盘的中央,且量程均较大,闭合电键S,
各表的指针都偏向零刻度的右边,则在断开电键的瞬间,
回忆：自感现象？
[例1]如图所示，L为一个纯电感线圈（直流电阻为零），
A为一个灯泡，下列说法正确的是：（
）A．开关S
接通瞬间无电流通过灯泡
B．开关S接通后，电路稳定时，无电流通过灯泡
C．开关S断开瞬间无电流通过灯泡
D．开关S接通瞬间及接通稳定后，灯泡有由a到b的电流，
而在开关S断开瞬间，灯泡中有从b到a的电流
