EMC测试方法及 标准学习 (2)

ISO7637-2 04 和 ISO7637-3 95内容简介
ISO7637-2沿电源线的电瞬态传导 1、EMI:电源线瞬态发射试验及其要求 2、EMS:电源线瞬态抗干扰试验及其要求 ISO7637-3 I/O线的电瞬态传导抗干扰 1、I/O线的瞬态传导抗干扰容性耦合钳法
ISO11452 内容简介
应用频率范围： 0.01MHZ-200MHZ DC选择了此试验方法、福特和通用没有做要求
带状线法
应用频率范围： 0.01MHZ-200MHZ DC、福特和通用都没有选择此试验方法
1 DUT 2 线束 3 等效车辆负载 4 终端电阻 5 绝缘垫
1 信号发生器 2 射频放大器 3 过滤器 4 连接器 5 绝缘垫 6 DUT 7 测试监控器 8 线束 9 功率表F 10 功率表R 11 计算机
1、翻译CISPR 25 1995 2、骚扰源的分类 － 窄带骚扰源 － 短时工作宽带骚扰源 － 长时间工作/连续工作宽带骚扰源和连续自动短时工作骚扰源
连续型
长时型
点火系统
雨刮电机
控制器
暖风电机
燃油喷射
后雨刮电机
仪表调节器
空调压缩机
交流发电机
发动机冷却
对于短时型的发射骚扰，限值要求可以增加6dB
短时型 有源天线 清洗电机 后视镜电机 中控门锁 电动座椅
GB18655与CISPR25对比：EMI 辐射发射法
GB18655 是 CISPR25-1995的中文翻译版本 目前执行CISPR25-2002与 GB18655 对比 1、布置 － GB18655 EUT线束到暗室吸波材料距离未定义清楚 － GB18655 EUT线束到暗室边缘距离未定义清楚 － GB18655 EUT的负载模拟器未定义 － GB18655 线束要求未定义 2、要求 － CISPR25-2002要求有更新 3、试验操作过程 － 相同
GB/T 17619 98内容简介
GB/T 17619 机动车电子电器组件的电磁辐射抗干扰限值和测量方法
4、试验方法 －在20-1000MHz频率范围内可以选择以下方法进行组合 1) 带状线法 2) 自由场法 3) TEM小室法 4) 大电流注入法
GB 18655 02内容简介
GB 18655 用于保护车辆接收机的无线电骚扰特性的限值和测量方法
EMC标准法规试验方法
电源线瞬态电压发射法
福特、DC和通用都选择了此试验方法
电源线RF传导发射电压法
应用频率范围：150K－108MHz 福特、DC和通用都选择了此试验方法
电源线RF传导发射电流法
应用频率范围：150K－108MHz DC选择了此试验方法、福特和通用没有做要求
电源线RF辐射发射天线测量法
ISO11452车辆窄带电磁辐射干扰
ISO 11452-1 车辆窄带电磁辐射干扰-概论和定义 ISO 11452-2 车辆窄带电磁辐射干扰-天线注入法(带吸波材料的电波暗室) ISO 11452-3 车辆窄带电磁辐射干扰-TEM小室 ISO 11452-4 车辆窄带电磁辐射干扰-大电流注入 ISO 11452-5 车辆窄带电磁辐射干扰-带状线 ISO 11452-6 车辆窄带电磁辐射干扰-平行板天线 ISO 11452-7 车辆窄带电磁辐射干扰-直接射频注入
我们选择的试验参考标准
目前我们选择的EMC试验参考标准(针对国内市场) 1、EMI部分 － GB18655 02(要求参考GB18655，布置和操作参考CISPR25 02) － ISO7637-2 04 2、EMS部分 － GB/T 17619 98(要求参考GB17619，布置和操作参考ISO11452) － ISO 7637-2 04和 ISO 7637-3 95 － ISO 10605 01
GB 18655 02内容简介
GB 18655 用于保护车辆接收机的无线电骚扰特性的限值和测量方法
3、零部件要求：零部件/模块传导发射和辐射发射限值要求 －零部件/模块传导发射电压测量法 －零部件/模块传导发射电流探头测量法 －零部件/模块辐射发射天线测量法 －零部件/模块辐射发射TEM小室法 4、整车系统要求：车载天线接受到的发射的测量 － 对各个电器零部件单独工作对车载天线的骚扰限值做出要求
有源工作模式
我们选择Hale Waihona Puke Baidu试验方法
目前我们选择的EMC试验方法 1、EMI部分 － 电源线瞬态电压发射 － 传导发射(V&I) － 辐射发射 2、EMS部分 － 瞬态抗干扰法 － 天线注入法 － BCI法
骚扰特性 限值和测量方法
日
3C用
31
GB 186552002
用于保护车载接收机的无线电骚扰特性的 限值和测量方法
2003年3月1 日
公告用
EMC标准法规
GB/T 17619 98内容简介
GB/T 17619 机动车电子电器组件的电磁辐射抗干扰限值和测量方法
1、翻译95/54/EC 1995 2、抗扰性限值
应用频率范围：150K－1000MHz 福特、DC和通用都选择了此试验方法
电源线瞬态抗干扰法
福特、DC和通用都选择了此试验方法
天线注入法
应用频率范围：200M－18GHz 福特、DC和通用都选择了此试验方法
BCI法
应用频率范围：1M－400MHz 福特、DC和通用都选择了此试验方法
TEM小室法
9 待测设备 10 RF功率表（标定用的） 11 同轴发射线（双屏蔽层） 1) 直流电容距离测量点导线 最大长度是50毫米。 2) 从宽带人工网络到待测设 备的导线最大长度是75毫米。 12 在待测设备和模拟负载之 间的地线
13可编程控制器和数据采集 设备（可以选择的）
静电放电
无源工作模式
静电放电
GB18655 是 CISPR25-1995的中文翻译版本 目前执行CISPR25-2002与 GB18655 对比 1、布置 － GB18655 EUT布置未定义清楚 － GB18655 EUT的负载模拟器未定义 － GB18655 线束要求未定义 2、要求 － 两标准相同 3、试验操作过程 － GB18655未定义测试点(电源正负极) － GB18655未定义试验中EUT工作要求，CISPR25要求为最大 发射状态
ISO11452 与 GB/T 17619对比 ：EMS BCI方法
GB/T 17619 是欧共体95/54 EC的中文翻译版本 目前执行ISO11452-4与 GB/T 17619 对比 1、布置 － GB/T 17619 布置定义不明确(只有顶视图数据)， ISO11452-4布 置描述更细致 2、要求 － GB/T 17619 注入强度要求为48mA － ISO11452-4注入强度要求25、50、75和100mA 4个等级可以选择 3、试验操作过程 － GB/T 17619 没有定义应用频率范围，ISO11452-4 定义应用频率 范围 － GB/T 17619 没有定义试验步进
ISO10605 01内容简介
ISO10605 静电放电抗干扰
1、零部件试验 － 无源模式静电放电试验及其要求：空气放电和接触放电 － 有源模式静电放电试验及其要求：空气放电和接触放电 2、整车静电放电试验及其要求 － 车内部放电点空气放电测试 － 车外部放电点空气放电测试
GB18655与CISPR25对比：EMI 传导发射电压法
EMC 标准及试验方法学习
乘研院电子电器部 刘伟
2007.07.14

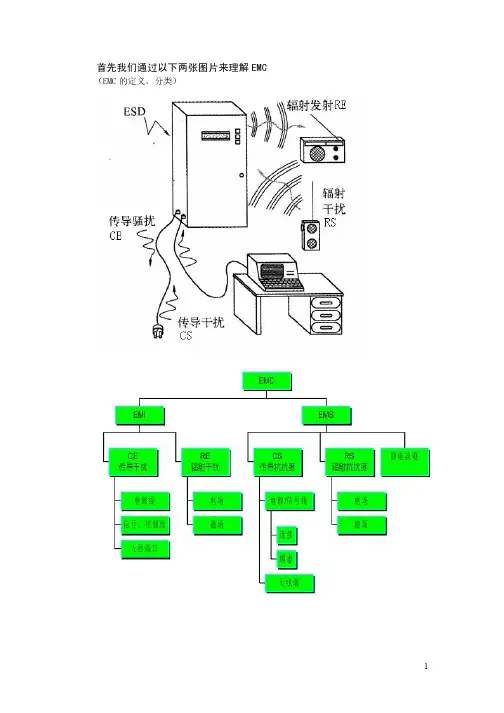

EMC划分
电磁兼容性(EMC)
电磁干扰性(EMI)
电磁耐受性(EMS)
传导性发射
辐射性发射
抗传导干扰
抗辐射干扰
静电放电(ESD)
EMC标准法规
无线电干扰
30 GB 140232000
车辆、船和由内燃机驱动的装置 无线电 2007年5月1 公告、
ISO11452 与 GB/T 17619对比：EMS 天线注入法
GB/T 17619 是欧共体95/54 EC的中文翻译版本 目前执行ISO11452-2与 GB/T 17619 对比 1、布置 － GB/T 17619天线距离暗室墙壁和吸波材料距离没有明确， ISO11452-2布置描述更细致 2、要求 － GB/T 17619 注入强度要求为24V/m － ISO11452-2注入强度要求25、50、75和100V/m 4个等级可以选 择 3、试验操作过程 － GB/T 17619 没有定义应用频率范围，ISO11452-2 定义应用频率 范围 － GB/T 17619 没有定义试验步进
直接射频注入法
应用频率范围： 1MHZ-400MHZ DC、福特和通用都没有选择此试验方法
1 RF信号发生器 2 RF放大器（典型的是从10 到20W） 3频普分析仪或RF功率表 4 RF采样设备，25W 5 10分贝衰减器 6 直流电容（在整个频率范 围内，阻抗小于5欧姆） 7 模拟负载 8 宽带人工网络：串联在每 个负载线上，除了地线。
抗扰性限值电平 测量方法 150mm带状线 800mm带状线 横电磁波（TEM）小室 大电流注入（BCI） 自由场方法
抗扰性电平 48V/m 12V/m 60V/m 48mA 24V/m
3、应用频率范围 － 20-1000MHz － 至少覆盖14个频率点27、45、65、90、120、150、190、230、 280、380、450、600、750和900MHz
