接触网的供电方式PPT演示课件

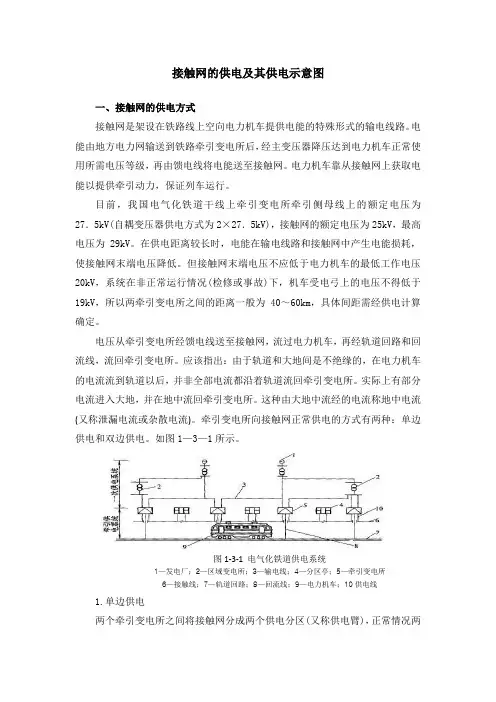

接触网的供电方式及其供电示意图
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
接触网的供电方式及其供电示意图
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV ，最高电压为29kV 。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV ，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV ，所以两牵引变电所之间的距离一般为40～60km ，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线nt h两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
接触网的供电方式
2、吸流变压器—回流线装置BT
回流线cd 中无电流，在 接触网cd 段的长度内等于 没有防护。
d
c
两种情形都使吸流变压器—回流线在半段长度里失去效用，这种现象叫做 半段效应，失效区相当于分段长度之半。
所以实际装置是在供电臂内设置长度不大的许多吸上分段，每个分段仅长 2—4km，每个分段中央设置一台吸流变压器。分段以吸上线为界，吸上线一 端接回流线，另一端焊入钢轨。
21.07.2020
1、直接供电方式
复线区段供电方式与上述基本相同，但每一供电臂分别向上、下 行接触网供电，因此牵引变电所馈出线有四条。同一侧供电臂上、 下行线实行并联供电，可提高供电臂末端电压。越区供电时，通过 分区亭开关设备来实现。复线区段供电情况如下图所示。
21.07.2020
图 复线区段供电示意图
第一章 接触网概述
第一节 接触网的定义与分类 第二节 接触网的组成 第三节 供电方式 第四节 受电弓
21.07.2020
第三节 供电方式
在牵引供电的发展过程中，出现过低压直流、三相交流、单 相低频交流、单相工频交流等多种供电制式。目前仍采用的主 要供电制式有：单相工频25KV，单相低频15KV；直流3KV， 直流1.5KV等。
21.07.2020
2、吸流变压器—回流线装置BT
1 3
5 2
1 2
4
I1
I2 5
1—接触网；2—为轨道；3—为回流线；4—为吸流变压器， 变比1:1，一次线圈串接入接触网，二次线圈串接入回流； 5—为吸上线，一端接回流线，另一端与轨道或吸流变压器
线圈中点连接，以提供从电力机车到轨道的返回电流流到回
1、直接供电方式
1—输电线；2—牵引变电所；3—馈电线；4—接触网；5—电力机车；6—钢轨
接触网基础知识教程PPT课件
22.05.2020
.
8
承力索
接触网承力索的作用是通过吊弦将接触线悬挂起来。承力索还可承载一定 电流来减小牵引网阻抗，降低电压损耗和能耗。
承力索根据材质可分为铜承力索、钢承力索、铝包钢承力索。
承力索
吊弦
接触线
钢承力索图片
承力索
22.05.2020
.
9
吊弦
在链形悬挂中，接触线通过吊弦悬挂在承力索上。按其使用位置是在跨 距中、软横跨上或隧道内有不同的吊弦类型，吊弦是链形悬挂中的重要组成 部件之一。
链形悬挂的接触线是通过吊弦悬挂在承力索上。承力索悬挂于支柱的支 持装置上，使接触线在不增加支柱的情况下增加了悬挂点，利用调整吊弦 长度，使接触线在整个跨距内对轨面的距离保持一致。链形悬挂减小了接 触线在跨距中间的弛度，改善了弹性，增加了悬挂重量，提高了稳定性， 可以满足电力机车高速运行取流的要求。
链形悬挂比简单悬挂得到了较好 的性能，但也带来了结构复杂、造 价高、施工和维修任务量大等许多 问题。
22.05.2020
.
4
H
京石客运专线设计
采用H型钢柱。路基区 段设计采用ZH140和 ZH160型钢柱。
型 钢 柱
京石客专接触网支
柱基础设计跨距约为
50m，支柱及拉线基础
中心距线路中心距离按
3150mm设置分为中间支柱、
转换支柱、
中心支
柱、
锚柱、
定位支柱道岔支柱、 软横跨支柱、 硬横跨支柱 及
22.05.202悬0 式绝缘子
.
棒式绝缘子
14
中心锚结
在锚段的适当位置将接触悬挂固定。这种固定装置称为中心锚结。在两端装 有补偿器的锚段里，必须加设中心锚结，其布置原则是尽量使中心锚结两端 张力相等，直线曲段中心锚结设在锚段中部，曲线曲段、曲线半径相同的整 个锚段仍设在锚段中部，当锚段处于直线和曲线共有区段且曲线半径不等时， 应设在靠曲线多，半径小的一侧。
接触网系统概述—供电方式
AT供电方式示意图～15 km左右将自耦变压器线路端子并联接在接触导线和AF线上，
自耦变压器绕组中性点端子接至钢轨，则牵引网构成2×25kV供电网络。
自耦变压器供电方式的特点
02
牵引网阻抗很小，约为直接供电方式的1/4，其供电距离长。
（Boosting Wire），它是机车电流返回回流线的通路。
吸流变压器供电方式的特点
03
吸流变压器（BT）采用变比为1:1的特殊变压器。
吸流变压器供电方式的特点
04
回流线中流过的电流与接触网内流过的牵引电流方向相
反，它们形成的电磁场互相抵消。
BT供电方式缺点
并不能完全消除电磁干扰，
单位长度阻抗加大；
受电弓通过吸流变压器分
存在半段效应；
电能损失和电压降均增加；
段时，将产生电弧，烧损
结构复杂和维护工作量大；
接触线和受电弓滑板。
BT供电方式应用情况
目前我国电气化铁道中采用BT供电方式
的线路中，大部分BT变压器已经退出运行。
CC供电方式
CC供电方式(coaxial cable supply system of electric traction)是指电力
吸流效率高，对邻近通信线路的电磁感应干扰影响小。与接触网（电）分段方
式相比，对邻近通信线路的电磁感应影响稍大，防护效果稍低。
接触网
钢轨
变电所
连接线
电缆外导体
电缆内导体
接触网（电）分段
对邻近通信线路的影响主要决定于电缆内导体和外导体中的电流差。由于电缆内外导
体之间互感系数大，吸流效率高，故电缆内外导体的电流差小，即通过轨道、大地返回
接触网的供电方式及其供电示意图
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
接触网的供电方式及其供电示意图
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
2.双边供电若两个供电分区通过开关设备，在电路上连通，两个供电分区可同时从两个牵引变电所获得电能，这种供电方式称为双边供电。
接触网课件_电分相 第六章 接触网供电设施
接触网技术
6.1.2 分段绝缘器
法国分段绝缘器 法国高速电气化铁路采用的是一种复合分段绝缘器，它由绝缘棒、消弧 角隙、滑道及相应配件、组件组成。具有重量轻、结构紧凑、绝缘性能好 等优点，如下图所示。
接触网技术
6.1.2 分段绝缘器
图中的分段绝缘器的绝缘棒是由玻璃纤维加强树脂材料制成的 ，并覆涂有硅橡胶保护层，使用寿命可达20年，能在-300C ~ +700C的大气温度下运行。
接触网技术
设计原则
1．在变电所、分区所所在车站的一侧设置电分相，在行车 前进方向的一侧设置纵向联络隔离开关，并纳入远动系统。 除在单相变压器变电所的电分相纵向联络开关为常闭外， 其余均为常开。
2．全线上下行正线间电气分开。 3．按照以一个供电臂为单元“V”停检修设计，预留逐站逐
区间“V”检修的条件。 4．对编组站、客运站各独立的场设独立供电线。场与场间
接触网技术
接触网技术
6.2.5 地面自动转换电分相装置
这种方案国际上以日本为代表, 解决了东海道新干线上 高速列车自动过分相的难题。国内郑州铁路局西安科研所 在咸阳附近对这种方案进行了研究和试验。这种方案的工 作原理见下图：
接触网技术
接触网技术
6.2.6柱上式电分相自动转换装置
A、B 两组真空开关在正常状态下均处于分断位置。当 电力机车运行至a- b 之间时,A 组开关装置线圈有电流通过, 磁铁吸合, 真空开关在15 m s 时间内闭合使cd段有电。
接触网技术
6.1 接触网的供电与分段 目6.前1.2现分场段常绝用缘的器 分段绝缘器有以下几种：
玻璃钢分段绝缘器 C1200高铝陶瓷分段绝缘器 菱形分段绝缘器 XTK消弧分段绝缘器 法国分段绝缘器 瑞士分段绝缘器
轨道交通(地铁)接触网基础知识PPT课件
分段绝缘器安设在独立区段的两端，其结构既 能保证供电的分段，又能使受电弓平滑地通过该设 备。分段绝缘器大多应配合隔离开关使用，以便使 分区绝缘器两端的接触线当开关闭合时都能带电； 当隔离开关打开时，独立的区段中则没有电，便于
-
钢轨
3
4
5
接触网的供电方式
每个牵引站仅对其两侧区间供电，供电距离过长，电压降 也就越大，会使两端电压过低电能损耗过大；供电距离偏短， 则牵引站数量增多，投资也增加。供电距离、接触线截面与 接触网供电方式有关。
单边供电：指电客列车只从所在供电臂上的一个牵引站获得 电能。
双边供电：指电客列车从所在供电臂上同时获得两个牵引站 电能。
33
E、补偿装置
弹簧补偿器用于150米以下的小锚段。
34
F、线岔
线岔的作用是保证电力机 车受电弓由一股道的接触线平 滑、安全地过渡到另一股道的 接触线，从而达到使电力机车 牵引的列车完成线路转换运行 的目的。
35
F、线岔
36
G、软横跨
软横跨是多股道（至 少3跨）接触网悬挂的横 向支持装置。它由横向承 力索和上、下部固定绳及 连接零件组成。横向承力 索承受接触悬挂的全部垂 直负载；上部固定绳承受 承力索的水平负载；下部 固定绳承受接触线的水平 负载。
轨道交通供电接触网 基础知识
1Байду номын сангаас
接触网系统
是将牵引变电所输出的电 能通过受电弓传送给电客列车 的输电系统。
牵引变电所
受电弓
接触网
电客列车
钢轨
2
接触网的供电电压
接触网的供电方式及其供电示意图
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
接触网的供电方式及其供电示意图
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、吸流变压器—回流线装置BT
1 3
5 2
1 2
4
I1
I2 5
1—接触网；2—为轨道；3—为回流线；4—为吸流变压器， 变比1:1，一次线圈串接入接触网，二次线圈串接入回流； 5—为吸上线，一端接回流线，另一端与轨道或吸流变压器
线圈中点连接，以提供从电力机车到轨道的返回电流流到回
2019/5/8
3、自耦变压器供电方式AT
n2
n1 A T1
1/2I 1/2I
2019/5/8
1、直接供电方式
复线区段供电方式与上述基本相同，但每一供电臂分别向上、下 行接触网供电，因此牵引变电所馈出线有四条。同一侧供电臂上、 下行线实行并联供电，可提高供电臂末端电压。越区供电时，通过 分区亭开关设备来实现。复线区段供电情况如下图所示。
2019/5/8
图 复线区段供电示意图
由于牵引网阻抗增高，有时可能必要缩短牵引变电所间的距离，或增设串联电容补 偿，来保证牵引网电压水平。
2019/5/8
3、自耦变压器供电方式AT
日本铁路为防止通讯干扰，在实行交流电气化的前期，在 牵引网中普遍应用了BT供电方式。
但当高速、大功率机车在这种电路中通过吸流变压器分段 时，在受电弓上会产生强烈电弧，为了克服此缺点，后来发展 了一种新的牵引网供电方式—自耦变压器供电方式。
1、直接供电方式
1—输电线；2—牵引变电所；3—馈电线；4—接触网；5—电力机车；6—钢轨
两个牵引变电所之间将接触网分成两个供电分区（又称供电臂）
2019/5/8
1、 直接供电方式
两个牵引变电所之间将接触网分成两个供电分区（又称供 电臂），正常情况两相邻供电臂之间在接触网上是绝缘的， 每个供电臂只从一端牵引变电所获得电能的供电方式称为单 边供电。若两个供电臂通过开关设备，在电路上连通，两个 供电臂可同时从两个牵引变电所获得电能，这种供电方式称 为双边供电。双边供电可提高接触网电压水平，减少电能损 耗。但馈线及分区亭的保护及开关设备都较复杂，因此，目 前采用较少。
2019/5/8
2、吸流变压器—回流线装置BT
回流线cd 中无电流，在 接触网cd 段的长度内等于 没有防护。
d
c
两种情形都使吸流变压器—回流线在半段长度里失去效用，这种现象叫做 半段效应，失效区相当于分段长度之半。
所以实际装置是在供电臂内设置长度不大的许多吸上分段，每个分段仅长 2—4km，每个分段中央设置一台吸流变压器。分段以吸上线为界，吸上线一 端接回流线，另一端焊入钢轨。
2019/5/8
2、吸流变压器—回流线装置BT
a
b
同时回流线和接触网中的电流基本上大小相等，方向相反。两者的交变 磁场基本上可互相平衡(抵消)。显著地减弱了接触网和回流线周围空间的交 变磁场，使牵引电流在邻近的通信线路中的电磁感应影响大大地减小。
缺点：1. 电力机车处于吸流变压器附近时防护效果差。机车电流经轨道 与大地，然后经回流线流回，接触网在a、b段中没有电流，而回流线中有电 流，则在ab段的长度内等于没有防护。
中国电气化铁路采用的是：单相工频交流25KV供电制式
2019/5/8
第三节 供电方式
牵引供电系统原理示意图
电力系统（发电厂）
回流线
2019/5/8
牵引变电所
馈电线
钢轨 R
接触网 T 电力机车
第三节 供电方式
2019/5/8
1. 直接供电方式 2. BT供电方式 3. AT供电方式 4. 带回流线的直接供电方式 5. 同轴电力电缆供电方式
流线中去的通路。
201ห้องสมุดไป่ตู้/5/8
2、吸流变压器—回流线装置BT
这种装置的防护作用在于：把本来是尺寸很大的接 触网—轨道大地回路改变成尺寸相对很小的接触网—回 流线回路。
当牵引电流流经吸流变压器原边时，副边在回流线 中产生很大的互感电势。吸流变压器的作用也就是在接 触网和回流线之间集中地加大互感。
2019/5/8
2、吸流变压器—回流线装置BT 在牵引网中，每相距1.5km—4km间隔，设置一台变
比为1:1的吸流变压器。吸流变压器设在分段中央，其原 边串入接触网，副边串入沿铁路架设的回流线。回流线 通常就悬挂在铁路沿线的接触网支柱外侧的横担上。
2019/5/8
2、吸流变压器—回流线装置BT
1—牵引变电所；2—馈电线；3—接触网；4—电力机车； 5—钢轨；6—回流线；7—吸流变压器；8—吸上线。
2、吸流变压器—回流线装置BT
设吸流变压器原边电流为I1，匝数为ω 1；副边电流I2，匝数为ω 2。 根据磁势平衡关系：
I2 ω 2≈ I1 ω 1 又因为变比为1:1，则ω 1=ω 2，所以 I2≈I1
说明：采用吸流变后，只有变压器原边的激磁电流仍流经轨 道和大地，且电流数量很小。
如果不设吸流变，单凭接触网和回流线之间的分布互感，仅 约10-20%牵引电流经回流线流回。
第一章 接触网概述
第一节 第二节 第三节 第四节
接触网的定义与分类 接触网的组成 供电方式 受电弓
2019/5/8
第三节 供电方式
在牵引供电的发展过程中，出现过低压直流、三相交流、 单相低频交流、单相工频交流等多种供电制式。目前仍采用的 主要供电制式有：单相工频25KV，单相低频15KV；直流3KV， 直流1.5KV等。
2019/5/8
2、吸流变压器—回流线装置BT
按照这种安排，半段效应长度大大缩小，且只有处在一个分段中的机车的电流而不 是牵引网总电流在该分段产生半段效应影响。 2.使牵引网阻抗显著增大。接触网—回流线回路比通常牵引网阻抗要高。应用这种装置 的牵引网，其阻抗等于接触网—回流线回路阻抗与吸流变压器短路阻抗之和。
2019/5/8
1、直接供电方式
单边和双边供电为正常的供电方式，还有一种非正常供电 方式（也称事故供电方式）叫越区供电，如下图所示。
2019/5/8
1—故障牵引变电所；2—越区供电分区。
1、直接供电方式
越区供电是当某一牵引变电所因故障不能正常供电时， 故障变电所担负的供电臂，经开关设备与相邻供电臂接通， 由相邻牵引变电所进行临时供电。这种供电方式称越区供电。 因越区供电增大了该变电所主变压器的负荷，对电器设备安 全和供电质量影响较大，因此，只能在较短时间内实行越区 供电，是避免中断运输的临时性措施。
