霍尔开关分类
霍尔元件简介
2工作原理霍尔元件应用霍尔效应的半导体。
所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。
金属的霍尔效应是1879年被美国物理学家霍尔发现的。
当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。
半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。
利用霍尔效应可以设计制成多种传感器。
霍尔电位差UH的基本关系为:UH=RHIB/d （1）RH=1/nq（金属）（2）式中RH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度；d――导体的厚度。
对于半导体和铁磁金属，霍尔系数表达式和式（2）不同，此处从略。
由于通电导线周围存在磁场，其大小和导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不和被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中，则在该元件中将产生电流I，元件上同时产生的霍尔电位差和电场强度E成正比，如果再测出该电磁场的磁场强度，则电磁场的功率密度瞬时值P可由P=EH确定。
利用这种方法可以构成霍尔功率传感器。
如果把霍尔元件集成的开关按预定位置有规律地布置在物体上，当装在运动物体上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号列可以传感出该运动物体的位移。
若测出单位时间内发出的脉冲数，则可以确定其运动速度。
[1]3元件特性1、霍尔系数（又称霍尔常数）RH在磁场不太强时，霍尔电势差UH与激励电流I和磁感应强度B的乘积成正比，与霍尔片的厚度δ成反比，即UH =RH*I*B/δ，式中的RH称为霍尔系数，它表示霍尔效应的强弱。
另RH=μ*ρ即霍尔常数等于霍尔片材料的电阻率ρ与电子迁移率μ的乘积。
电动车霍尔转把问题
电动车霍尔转把问题转把调速转把是用线性霍尔元件实现的，电动自行车中大量使用霍尔元件做传感器，为此首选介绍。
霍尔元件是一种磁敏传感器，首先分为开关型霍尔及线性霍尔两种，原理简述如下：a)开关型霍尔：当敏感面有磁场时元件输出低，无磁场时输出高，供电电压为～24V，输出电路为集电极开路，开关型霍尔元件一般用于电动车电子刹把，无刷电机内部三个位置传感器、助力传感器、车轮速度传感器等。
b)线性霍尔：当元件敏感面磁场强弱变化时，其输出为～连续线性变化(若电源供电为5V)。
c)管脚排列：电动自行车的调速转把是采用线性霍尔元件，其输出电压是随磁场线性变化的，输出电压有几种(若电源供为5V)：～、～、0～、～5V、0～5V等。
市场中绝大部分用的是～的转把(叫正把)，天津松正的常规产品默认正把，而由于历史原因，市场中少量存在～转把（反把），天津松正可以订制与之相配的产品。
其它输出电压的转把市场中存在很少，已成为事实中的非标产品。
正把～与反把～可以自己改：打开转把，把两个磁铁都转180°，再装好，正把、反把就互相转换了。
电动车厂家若自己设置20km/h限速，可以打开转把在产生高速的磁铁上用502粘一个厚纸片，使转把转不到最高速区就可以了。
霍尔转把的供电电压一般为5V，只有供电5V才输出上面的电压值，有一种用MC33035做的普通无刷控制器，因MC33035有输出的基准电压，利用此给霍尔转把供电，其输出最大值也相应有所提高(约5V)。
霍尔转把有三个引线：绿(信号)、红(电源)、黄(地线)，天津松正规定标准排列顺序是：1.信号、2.电源、3.地线。
霍尔车转把有长线(1200mm)、短线(450mm)之分，与不同的车型和控制器配套使用，短线的一般是TJC3-3Pin白插头插在电路板上，长线的一般是SM-3Pin黑插针插头，直接与控制器线对接。
锁定转把的转把上加了一个机械开关按钮，天津松正的智能型控制器(ZKC3615E、ZKC3615G、WZKC3615E等)利用此按钮作为模式转换按钮，用于1:1助力、电动、定速、故障自检的模式转换。
霍尔传感器的分类、霍尔效应与霍尔传感器的应用
霍尔传感器的分类、霍尔效应与霍尔传感器的应用霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，18551938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。
式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。
霍尔传感器的分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
线性霍尔传感器又可分为开环式和闭环式。
闭环式霍尔传感器又称零磁通霍尔传感器。
线性霍尔传感器主要用于交直流电流和电压测量。
开关型如图4所示，其中Bnp为工作点开的磁感应强度，BRP为释放点关的磁感应强度。
当外加的磁感应强度超过动作点Bnp时，传感器输出低电平，当磁感应强度降到动作点Bnp 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。
霍尔传感器(Hall Sensor)分类和工作原理及其应用
一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。
其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。
所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。
而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。
由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。
手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。
主要运用在翻盖解锁、合盖锁定屏幕等功能当中。
玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。
DH482有两个输出，输出1对S极敏感，输出2对N极敏感。
产品特性及优点•微功耗电池供电应用•极性判断，在两个极性上都有输出（输出1：S极输出，输出2：N极输出）•工作电压可低至1.8V•高灵敏度•CMOS输出>> 产品应用领域•固态开关•无绳手机提醒开关•翻盖式手机屏保开关•磁极性传感器玩具用微功耗霍尔开关DH621是较新出现的类型，等同对待S极和N极，也被称为。

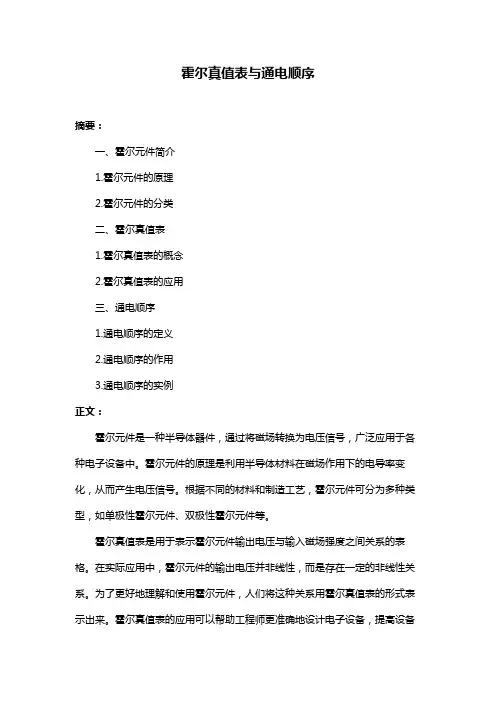

霍尔真值表与通电顺序
霍尔真值表与通电顺序摘要：一、霍尔元件简介1.霍尔元件的原理2.霍尔元件的分类二、霍尔真值表1.霍尔真值表的概念2.霍尔真值表的应用三、通电顺序1.通电顺序的定义2.通电顺序的作用3.通电顺序的实例正文：霍尔元件是一种半导体器件，通过将磁场转换为电压信号，广泛应用于各种电子设备中。
霍尔元件的原理是利用半导体材料在磁场作用下的电导率变化，从而产生电压信号。
根据不同的材料和制造工艺，霍尔元件可分为多种类型，如单极性霍尔元件、双极性霍尔元件等。
霍尔真值表是用于表示霍尔元件输出电压与输入磁场强度之间关系的表格。
在实际应用中，霍尔元件的输出电压并非线性，而是存在一定的非线性关系。
为了更好地理解和使用霍尔元件，人们将这种关系用霍尔真值表的形式表示出来。
霍尔真值表的应用可以帮助工程师更准确地设计电子设备，提高设备的性能和稳定性。
通电顺序是指在多路电源系统中，各路电源的接入顺序。
通电顺序的定义是为了避免由于电源间的电磁干扰导致设备性能下降，甚至损坏设备。
在多路电源系统中，若通电顺序不合理，可能会出现电源间的电压互相影响，导致系统运行不稳定。
因此，合理地安排通电顺序对于保证电子设备的正常运行至关重要。
通电顺序的作用主要体现在以下几个方面：1.降低电磁干扰：合理的通电顺序可以减小各路电源之间的电磁干扰，从而提高设备的性能和稳定性。
2.保护设备：通电顺序的合理安排可以避免电源间的电压互相影响，防止设备因电压异常而损坏。
3.简化设计：合理的通电顺序可以简化电路设计，降低工程师在设计和调试过程中的工作量。
在实际应用中，通电顺序的实例有很多。
例如，在计算机电源系统中，一般先接入主电源，然后再接入辅助电源；在通信设备中，一般先接入直流电源，再接入交流电源等。
这些通电顺序的合理安排，都是为了保证设备的正常运行，提高设备的性能和稳定性。
总之，霍尔元件作为一种重要的半导体器件，在电子设备中发挥着重要作用。
霍尔元件分类及其特性

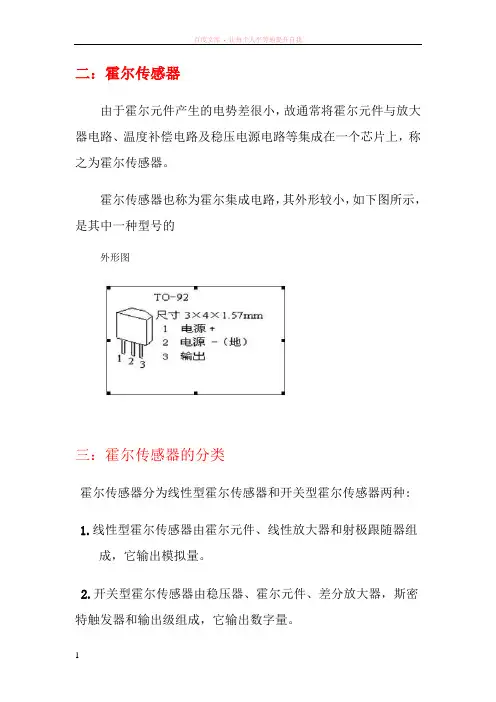

二：霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如下图所示，是其中一种型号的外形图三：霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种: 1.线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
2.开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
配合差分放大器使用霍尔元件产生的电势差很小，一般在毫伏量级，所以在使用时要进行一定的放大处理（如下图）配合触发器用在上述电路的基础上，再添加一个施密特触发器用作阈值检测，则可以使霍尔器件输出数字信号,结构图如下：集成场效应管在上述电路的基础上添加一个场效应管，可以增强霍尔开关的驱动能力（可以直接驱动LED、继电器等）四：霍尔传感器的特性1.线性型霍尔传感器的特性2.开关型霍尔传感器的特性3.如图4所示，其中BOP为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度当外加的磁感应强度。
超过动作点Bop时，传感器输出低电平，当磁感应强度降到动作点Bop 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。
Bop与BRP之间的滞后使开关动作更为可靠。
A3144是开关霍尔传感器五：开关型霍尔传感器开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
1．测转速或转数如图所示，在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号的分布可以测出车辆的运动速度。
霍尔开关的分类以及如何选型
霍尔开关的分类以及如何选型
霍尔开关通常分为三大类：单极霍尔开关、双极锁存霍尔开关、全极霍尔开关
目录
1 .单极霍尔开关 (1)
2 .双极锁存霍尔开关 (1)
3 .全极霍尔开关 (1)
1.单极霍尔开关
单极霍尔元件只感应磁铁某一个磁极，对于TO∙92S封装，绝大多数单极
霍尔IC对S极敏感，即当S极靠近有标记面时，霍尔IC导通（输出低）；当S极撤离后，霍尔关闭（输出高）。
同型号的霍尔IC,如果有TO∙92S和SOT23-3两种封转，则相对与有标号的
一面，感应极性是相反的。
即To-92S封装标记面对S极敏感，则同型号SOT23封装标记面对N极敏感。
常用的单极霍尔开关有OCH4002NOCH4002S
2.双极锁存霍尔开关
锁存型霍尔IC对磁铁的S,N极都敏感，对于TO-92S封装，当S极接近有标记的面，且磁场达到某一强度，霍尔输出导通（低电平）；S极撤离后，输出保持导通状态；只有当N极接近有标记的面，且磁场达到某一强度，霍尔输出截止（高电平）；N极撤离后，霍尔保持截止状态。
由于磁场撤离后（磁场强度为0）,霍尔保持原状态，类似锁存器的记忆功能，因此称此类霍尔IC为锁存型霍尔IC、锁定型霍尔IC。
锁存霍尔开关型号有：
AH401FAH402FAH402H
3.全极霍尔开关
全极性霍尔IC是较新出现的类型，等同对待S极和N极，也被称为无极性霍尔IC。
一般情况下，任何一个磁极面向标记面且施加的磁感应强度B超过工作点（BOP）（即∣B∣>BOP）,输出导通，输出由高变低。
当磁感应强度减
弱低于释放点（BRP）。
霍尔元件符号
霍尔元件符号作为电子元件中的一种，霍尔元件被广泛应用于磁场检测、电磁阀、转子位置检测等领域。
在电路的设计和工程中，霍尔元件常常具有不可替代的作用。
本文将从霍尔元件符号的角度，为读者介绍有关霍尔元件的知识。
一、霍尔元件的基本知识霍尔元件又称“霍尔传感器”，是一种基于霍尔效应工作的传感器。
霍尔效应是由于导电材料中带电载流子在外磁场作用下，将会偏转而产生一横向电势差现象。
利用这种效应构造出来的传感器即为霍尔元件。
霍尔元件具有灵敏度高、响应速度快、可靠性强等特点。
二、霍尔元件的符号在电路原理图、构图、设计中，往往需要用霍尔元件的符号表示其位置和取向。
霍尔元件符号长成一个沿中轴线指向上方的三角形。
在三角形中央，又画有一个竖条，竖条的左、右两侧各有一段横线。
三、霍尔元件的分类根据霍尔元件的电流类型，霍尔元件分为:NPN型、PNP型和互补型。
（一）NPN型NPN型霍尔元件中，负载RCT由PNP型晶体管、反向二极管和电阻组成。
输出信号与磁场垂直方向有关，即当磁场垂直零线时，电阻阻值最小，输出电压最大，在没有磁场作用下，输出电压为零。
（二）PNP型PNP型霍尔元件中，负载RCT由NPN型晶体管、反向二极管和电阻组成。
输出信号同样与磁场垂直有关，即当磁场垂直零线时，电阻阻值最大，输出电压最大，在没有磁场作用下，输出电压为零。
（三）互补型互补型霍尔元件将NPN型和PNP型组合在一起，可以同时检测两个方向。
这种类型的元件通常被用于对称于零线的信号检测。
四、霍尔元件在电路中的应用霍尔元件常用于磁场的检测、电动机启动保护、转速检测、位置控制等方面。
其中最典型的应用是在电磁阀启动控制电路中。
当电磁阀管中出现磁场时，霍尔元件将产生响应信号，由控制器接收，控制器在接收到信号后，便能够输出电压，从而控制电磁阀的启动和停止。
五、总结霍尔元件是一种广泛应用于现代电子技术产业中的重要元件。
虽然看似小巧简单，却具有着强大的电子感应功能。
在设计电路和构建电子设备时，霍尔元件符号的应用是极其必要的。
霍尔效应及其应用
霍尔效应及其应用霍尔效应是1879年美国物理学家霍尔读研究生期间在做研究载流子导体在磁场中受力作用实验时发现的。
阐述了霍尔效应的原理，霍尔元件的特点和分类以及在各个领域中的应用。
霍尔效应霍尔元件应用一、霍尔效应原理霍尔效应是1879年美国物理学家霍尔读研究生期间在做研究载流子导体在磁场中受力作用实验时发现的。
霍尔效应是载流试样在与之垂直的磁场中由于载流子受洛仑兹力作用发生偏转而在垂直于电流和磁场方向的试样的两个端面上出现等量异号电荷而产生横向电势差UH的现象。
电势差UH称为霍尔电压，EH称为霍尔电场强度。
此时的载流子既受到洛伦兹力作用又受到与洛伦兹力方向相反的霍尔电场力作用，当载流子所受的洛伦兹力与霍尔电场力相等时，霍尔电压保持相对稳定。
二、霍尔元件的特点和分类1.霍尔元件的特点。
霍尔元件的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀，调试方便等。
霍尔元件和永久磁体都能在很宽的温度范围(-40℃～1 50℃)、很强的振动冲击条件下工作，且磁场不受一般介质的阻隔。
另外它的变换器组件能够和相关的信号处理电路集成到同一片硅片上，体积小，成本低，且具有较好的抗电磁干扰性能。
2.霍尔元件的分类。
按照霍尔元件的结构可分为：一维霍尔元件、二维霍尔元件和三维霍尔元件。
一维霍尔元件又被称为单轴霍尔元件，它的主要参数是灵敏度、工作温度和频率响应。
运用此类器件时，就可将与适当的小磁钢一起运动的物体的位置、位移、速度、角度等信息以电信号的形式传感出来，达到了自动测量与控制的目的。
二维霍尔元件的结构是二维平面，也被称为平面霍尔元件；三维霍尔元件通常被称为非平面霍尔元件。
霍尔元件按功能可分为：线形元件、开关、锁存器和专用传感器。
三、霍尔效应的应用人们在利用霍尔效应原理开发的各种霍尔元件已广泛应用于精密测磁、自动化控制、通信、计算机、航天航空等工业部门及国防领域。
霍尔传感器（HallSensor）分类和工作原理及其应用
霍尔传感器（HallSensor）分类和工作原理及其应用一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。
其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。
所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。
而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。
由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。
手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。
主要运用在翻盖解锁、合盖锁定屏幕等功能当中。
玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。
DH482有两个输出，输出1对S极敏感，输出2对N极敏感。
霍尔元件分类(二)
霍尔元件分类(二)霍尔元件分类导言在电子领域，霍尔元件是一类基于霍尔效应而工作的传感器。
它们可以用于测量磁场的强度和方向，常用于电流、速度和距离的测量。
根据不同的特性和功能，我们可以将霍尔元件进行分类。
下面是几个常见的分类。
1. 霍尔开关霍尔开关是最常见的一种霍尔元件。
当磁场达到一定强度时，它能够切换输出状态。
霍尔开关常用于接近开关、磁力传感器和磁场检测等应用。
根据使用场景的不同，霍尔开关又可分为如下几种： - 近场型霍尔开关：用于检测靠近磁场的物体，一般距离很短。
- 疏远型霍尔开关：用于检测较远处的磁场，能够工作在更大的距离范围内。
- 比较型霍尔开关：用于检测磁场是否超过某个阈值，常用于磁场开关和磁力传感器。
2. 磁场测量元件磁场测量元件是另一种常见的霍尔元件。
它们被设计用于测量磁场的强度和方向，常用于航空航天、导航仪器和磁力计等应用。
根据测量方式的不同，磁场测量元件可分为如下几种： - 线性霍尔芯片：输出与磁场的强度成线性关系，常用于磁场测量和姿态传感器。
- 开关型霍尔芯片：输出仅有两种状态，常用于磁力计和位置检测。
- 三轴霍尔芯片：能够同时测量三个方向的磁场强度，常用于磁力计和导航仪器。
3. 电流传感元件电流传感元件是一种专门用于测量电流的霍尔元件。
它们利用霍尔效应来转换电流信号为电压信号，从而实现电流的测量。
根据不同的应用需求，电流传感元件又可分为如下几种： - 开关型霍尔传感器：输出仅有两种状态，常用于开关电流检测和电源管理。
- 线性霍尔传感器：输出与电流的强度成线性关系，常用于精确测量和电流保护。
结语通过以上的分类，我们可以看到霍尔元件在电子领域中有着广泛的应用。
不同类型的霍尔元件适用于不同的场景和需求，可以帮助我们实现精确的测量和控制。
随着技术的发展，相信霍尔元件的应用领域还将进一步扩展。
霍尔元件技术指标参考
霍尔元件技术指标1相关参数１.1封装形式TＯ—９2(三脚插片),SＯT-23(三脚贴片)。
还有SIP-4(四脚插片),SOＴ－１43(四脚贴片)与SOT－89(四脚贴片)1。
2电源有3、5~2４V,2。
５～3。
5V,2、5～5V1。
3灵敏度Kh 数量级在,且数值越大灵敏度越高1.4霍尔电势温度越小,设备精确度越大(必要时可以增加温度补偿电路)1。
5额定控制电流一般在几mA～几十mA,尺寸越大其值越大(尺寸大得可达几百ｍＡ)１。
６型号开关型得、线性得、单极性得、双极性得。
双极开关霍尔元件:１７7A、１７7B、１７７C单极霍尔开关元件:AH175、７32、1881、S41、SＨ１2AＦ、3144、４4E、３0２1、１37、ＡＨ137、AH28４线性霍尔元件:350３、S4９6B、４9Ｅ锁定霍尔元件:ATS17５、AＨ173、SS413A、31７2、３075互补双输出开关霍尔元件:2７6A、２7６Ｂ、2７6C、27７A、277Ｂ、27７Ｃ信号霍尔元件:2１1A、2１１B、211C微功耗霍尔元件:ＴEＬ４9１3、TP4913、A321２、A３2１１。
(具体霍尔开关元件见附录)ﻫ1.7输入电阻与输出电阻一般在几Ω到几百Ω,且输入电阻要大于输出电阻1。
8外接上拉电阻一般大于1KΩ、对一般TＴL电路,由于其高电平电压较低,用于驱动CＭOＳ电路时,增加上拉电阻,可以提高其高电平得电压。
常用得阻值就是4.7ｋ或10k。
上拉电阻得就是接在１脚电源Ｖｃc与3脚信号输出Ｖout之间。
１。
9功能分类按照霍尔器件得功能可将它们分为:霍尔线性器件与霍尔开关器件。
前者输出模拟量,后者输出数字量。
都就是输出高电平脉冲信号,不同得就是开关型相当于到ＧS设定值时电平反转;线性得可能就是电压逐渐变化,到一定时使后处理电路输出反电平、一般建议用线性得,开关型常因为温度等原因使得设定值漂移,导致灵敏度下降。
１、10霍尔工作点霍尔得工作点一般在:单极开关６0到2０0,双极锁定在１00内(单位GS)、1、1１霍尔工作频率一般霍尔得工作频率在100KHＺ以上1、12输出幅值由具体型号及供电电源决定,一般来讲,输出幅度比供电电源略低、1、1３输出方波延迟时间经过霍尔器件得信号在上升时有一定延迟,取上升１0％到90％得时间段作为参考,一般在ms数量级。
常用传感器霍尔传感器的用法3144A44E
一、温度传感器1、热敏电阻：分类：正温度系数（PTC）、负温度系数（NTC）、临界温度热敏电阻（CTR）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中R2的作用是改善2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下：（电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端）常用传感器应用RT随温度变化的非线性性）驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极D接电源正极。
源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C输出。
编织线接地起屏蔽作用。
源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。
但输出信号比漏极输出小。
漏极输出类似晶体三极管的共发射极放入。
只需两根引出线。
oD外形鈿離1S oS内部电路1 ---------DGDG漏极D与电源正极间接一漏极电阻RD信号由漏极D经电容C输出。
霍尔开关符号
霍尔开关符号
霍尔开关是一种基于霍尔效应工作的电子元件，常用于测量、控制和检测等领域。
霍尔开关的符号表示是一种图形化的符号，用以表示其外观和电气连接方式。
在电路图中，霍尔开关的符号通常由一个矩形和一个斜线组成。
矩形表示开关的主体部分，斜线则表示磁场的方向。
具体的符号表示可以根据不同的标准和需求有所差异，但基本的要素是相似的。
除了主要符号外，有时候还会使用一些附加元素来表示霍尔开关的一些特殊功能。
例如，如果霍尔开关具有磁灵敏性，可以在符号上使用一个小箭头来表示。
而如果霍尔开关是开关型的，则可以在符号上使用一个包围圈来表示。
霍尔开关的符号不仅仅是一种简单的图形表示，它还能传递一定的信息。
通过直观的观察符号，我们可以辨认出霍尔开关的类型、功能和特点，进而能够更好地理解和应用它们。
总而言之，霍尔开关的符号是一种用于电路图中表示霍尔开关的图形化符号。
它能够帮助人们更好地理解和识别霍尔开关，为电路设计和实施提供便利。
在实际应用中，我们可以根据需要选择合适的霍尔开关，并根据其符号表示进行正确的安装和连接。
这样，我们就能够充分发挥霍尔开关的作用，实现各种自动控制和检测需求。
霍尔传感器分类及应用
霍尔传感器分类及应用
以下是 6 条关于“霍尔传感器分类及应用”的内容：
1. 嘿，你知道吗？霍尔传感器可有好多种类呢！就像人有各种不同的性格一样。
比如线性霍尔传感器，它就像是个精准的测量员。
你想想看，在电动车的调速把里不就有它嘛，能精确地控制车速，多厉害呀！
2. 哇塞，还有开关霍尔传感器呢，这可太有意思了！它就如同一个忠诚的守卫。
像在洗衣机里，它能准确判断门是否关好，要是门没关好，它绝对不允许洗衣机开始工作，这不就是个负责的小卫士嘛！
3. 嘿呀，还有全极性霍尔传感器呢！它简直就是个万能选手。
手机里不就用它来做智能翻盖的检测嘛，是不是很酷？这就跟有个小精灵在默默工作一样神奇！
4. 哎哟喂，那霍尔传感器的应用可太广泛啦！就好像星星遍布天空一样。
比如在汽车里，霍尔传感器可以监测车速、转速，保障我们的行车安全，这多重要呀，你说是不是？
5. 哇哦，霍尔传感器在工业自动化领域也是大显身手呢！它就像是一个不知疲倦的工人。
像在一些自动生产线中，它能精确地控制各种流程，这不是超厉害的嘛！
6. 哎呀呀，在智能家居领域也少不了霍尔传感器的身影呀！它就像是个贴心的小助手。
比如在智能门锁上，它能让我们轻松开锁，给我们带来极大的便利，这感觉多棒呀！总之，霍尔传感器真的是无处不在，太重要啦！
我的观点结论：霍尔传感器分类多样，应用广泛又至关重要，在我们的生活中有着不可或缺的作用！。
解析霍尔开关的定义-分类及原理
解析霍尔开关的定义/分类及原理
霍尔开关定义
霍尔开关是活性成分的磁电转换器，它是基于霍尔效应原理，集成封装和组装的生产过程中使用，它可以方便的磁信号转换为电信号，在实际应用中，也有工业应用中的实际应用。
和可靠性要求。
霍尔开关检测磁场（磁场）的使用方法是非常简单的，霍尔开关到各种规格的探头，把在现场测量的霍尔器件只在垂直是敏感的霍尔板表面的磁感应强度。
因此有必要使垂直于表面的磁性线的力和装置，可以输出电压的输出电压，得到的磁场的磁感应强度进行测量。
如果不是垂直的话，应计算垂直分量来计算测量磁场的磁感应强度值。
此外，由于霍尔单元的小尺寸，可以进行多点检测，通过计算机进行数据处理，并可以得到的电场分布状态，和在小洞的磁场可以被检测到。
霍尔开关分类（开关输出型和线性输出型）
开关输出型：当接近磁性物体时，开关为一种固定状态（或高电平或低电平）；远离磁性物质时，开关为一种另一种固定状态（或低电平或高低电平）；开关的灵敏度取决于开关本身的档次和使用电源的电压及磁铁的磁性。
可以通过改变供电电压、与磁铁的距离、磁铁的磁性制作灵敏度曲线。
数控机床刀架霍尔开关就是开关输出型的。
[必读]霍尔传感器和光电传感器
![[必读]霍尔传感器和光电传感器](https://img.taocdn.com/s3/m/8543d004a31614791711cc7931b765ce05087ac5.png)
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
理论基础流体中的霍尔效应是研究“磁流体发电”的理论基础。
1）电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。
被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。
（2）电压传感器必须按产品说明在原边串入一个限流电阻R1，以使原边得到额定电流，在一般情况下，2倍的过压持续时间不得超过1分钟。
（3）电流电压传感器的最佳精度是在原边额定值条件下得到的，所以当被测电流高于电流传感器的额定值时，应选用相应大的传感器；当被测电压高于电压传感器的额定值时，应重新调整限流电阻。
当被测电流低于额定值1/2以下时，为了得到最佳精度，可以使用多绕圈数的办法。
（4）绝缘耐压为3KV的传感器可以长期正常工作在1KV及以下交流系统和1.5KV 及以下直流系统中，6KV的传感器可以长期正常工作在2KV及以下交流系统和2.5KV及以下直流系统中，注意不要超压使用。
（5）在要求得到良好动态特性的装置上使用时，最好用单根铜铝母排并与孔径吻合，以大代小或多绕圈数，均会影响动态特性。
（6）在大电流直流系统中使用时，因某种原因造成工作电源开路或故障，则铁心产生较大剩磁，是值得注意的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔开关分类
霍尔开关，相信很多第一次听到这个词的朋友都不知道是什么意思，究竟是用来做什么的，为了让大家可以认识和了解霍尔开关，今天小编就给大家详细的介绍一下什么是霍尔开关，霍尔开关的特点，以及霍尔开关有哪些分类。
什么是霍尔开关
当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=Kk·I·B/d。
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场的磁感应强度，d是薄片的厚度。
霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的特点
霍尔开关具有无触点、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。
霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
霍尔开关的分类
1、单极霍尔效应开关（数字输出）。
单极霍尔效应开关具有磁性工作阈值。
如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降至低于工作阈值时，晶体管会关闭。
滞后是两个阈值之间的差额。
即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。
单极霍尔效应的数字输出可适应各种逻辑系统。
这些器件非常适合与简单的磁棒或磁杆一同使用。
单极性霍尔开关它的正反面会各指定一个磁极感应才会有作用，在具体应用当中应该注意磁铁的磁极的安装，反了就会造成单极性不感应输出。
2、双极霍尔效应开关（数字输出）。
双极性霍尔具体又分双极性不带锁存型霍尔开关和双极性锁存型霍尔开关。
双极霍尔效应开关通常在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭，但如果磁场被移除，则是随机输出，有可能是打开，也有可能是关闭。
双极锁存型霍尔效应开关通常在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭，但如果磁场被移除，不会更改输出状态。
这些霍尔效应开关可使用南北交变磁场、多极环磁铁进行磁驱动。
3、双极锁存型霍尔效应开关（数字输出）。
当置于n极（或s极）时开启，磁场移除后继续保持开启；而只有当置于s极（或n极）时才会关闭，磁场移除后继续保持其开启或关闭状态，直到下次磁场改变。
这种保持上次状态的特性即锁存特性，这种类型的霍尔效益开关即双极锁存型霍尔效应开关。
4、全极霍尔效应开关（数字输出）。
与其他霍尔效应开关不同，只要存在强度足够大的北极或南极磁场，这些器件就能打开；而在没有磁场的时候，输出会关闭。
5、线性霍尔效应传感器IC（模拟输出）。
线性霍尔效应传感器IC 的电压输出会精确跟踪磁通密度的变化。
在静态（无磁场）时，从理论上讲，输出应等于在工作电压及工作温度范围内的电源电压的一半。
增加南极磁场将增加来自其静态电压的电压。
相反，增加北极磁场将增加来自其静态电压的电压。
这些部件可测量电流的角、接近性、运动及磁通量。
它们能够以磁力驱动的方式反映机械事件。
6、微功耗型霍尔效应开关（数字输出）。
随着手机、笔记本电脑、DV等便携式设备的普及，对霍尔IC的功耗提出要求，由此产生了一大类新的霍尔IC。
它是数字霍尔IC按功耗单独分出的一类，其内部采用休眠机制降低功耗，平均功耗可以达到uA级。
它也可按功能分为单级型霍尔IC、锁定型霍尔IC、和全级霍尔IC三类。
这类一般用于电池长期供电的系统。
今天经过小编的介绍之后，相信大家对霍尔开关有了初步的认识和了解，知道霍尔开关是
新型的电器配件，是一种有源磁电转换器件，如果大家有兴趣想要更深入的了解霍尔快关，可以通过书本、网络里面找到更多的相关信息。
