BOOST升压电路原理简单介绍

BOOST升压计算

BOOST升压电路原理及计算一、基本原理分析Boost升压电路拓扑：两种工作状态：1.开关管闭合导通时，电源Vi对电感L充电储能，二极管D两端承受反向电压，电容C对负载RL放电。

2.开关管截止关断时，由于电感L的电流不能突变，电感L上的感应电势V L与输入电压Vi 串联通过二极管D对输出电容进行充电。

二、Boost升压电路参数计算已知参数输入电压Vi，输出电压V o, 输出电流Io, 输出功率Po，开关频率F S, 效率 ,计算电感1.占空比DD=Vo )Vi - Vo (，max D =1-VoVi min 2 2.确定电感量LI irms =η*min Po Vi …………………输入有效电流的计算 I imax =I irms *2………………..输入峰值电流的计算 ΔI =r* I imax =r *2I irms ……输入交流峰值电流的计算 r 为电流纹波率，取值0.2~0.4 I pk = I imax +2I ∆=(1+r/2) I imax 输入最大峰值电流的计算 Lmin =I Ton Vi ∆min*2=Fs I D Vi *max min*2∆3.基于AP 法则选择合适的磁芯磁芯基本参数Ae ………有效截面积 Aw ………窗口面积 Ap= Ae* AwLe ………磁路长度 Ve ………磁芯体积 Al 磁芯无气隙时的等效电感( nH/N2 )4.绕组匝数NN=AlL min 5.计算最大磁通密度B maxBmax= Bdc + Bac(1) 交流磁通密度Bac Bac=2B ∆ ΔB=Ae N Ton Vi *min*=Fs Ae N D Vi **max min* (2) 直流磁通密度Bdc Hdc=LeIi N max **4.0π, 查表得Bdc Bmax 应设计在Bs 的70%以下为安全工作区6.计算功率损耗P loss根据Bac 查表得P L （mw/cm 3）， Ploss=P L * Ve7.选择线径根据输入的有效电流I irms 选择线径，得到参数WireDia 和 WireAe Wire Aw =N* WireAe窗口利用率Percent A W =AwWireAw *100%, 一般要求小于60% 开关管的选型二极管的选型1.反向击穿电压VrVr=8.0*2.1Vo 2.允许通过的最大电流IdIoId=8.0输出电容的选型1.额定电压VVoV=8.02.容量CC=。

boost电路原理

boost电路原理Boost电路原理。

Boost电路是一种常见的DC-DC升压电路，它可以将输入电压升高到更高的输出电压。

在很多应用中，我们需要将电源电压升高以满足特定的需求，这时Boost电路就可以发挥作用。

Boost电路的原理和工作方式对于电子工程师来说是非常重要的，本文将对Boost电路的原理进行详细介绍。

Boost电路由一个电感、一个开关管、一个二极管和一个电容组成。

在Boost电路中，当开关管导通时，电感储存能量，当开关管关断时，电感释放能量，从而提供给负载。

Boost电路的核心是电感，它能够储存能量并实现电压升高。

在Boost电路中，当开关管导通时，电感中的电流增加，从而储存能量；当开关管关断时，电感中的能量释放，通过二极管提供给负载，同时也通过电容实现平滑输出。

Boost电路的工作原理可以通过开关管的工作状态来进行分析。

当开关管导通时，电感储存能量，此时输入电压与电感极性相同，电感上的电压增加；当开关管关断时，电感释放能量，此时电感极性与输出电压相同，从而提供给负载。

通过不断重复这个过程，Boost电路可以实现输入电压的升压。

在Boost电路中，开关管的工作状态由控制电路来控制。

控制电路可以根据输出电压的变化来调整开关管的导通时间，从而实现对输出电压的稳定控制。

在实际应用中，控制电路通常采用脉宽调制（PWM）的方式来实现对开关管的控制，从而实现对输出电压的精确调节。

Boost电路在很多应用中都有着广泛的应用，比如电源适配器、太阳能电池充电器、LED驱动器等。

在这些应用中，Boost电路可以将低电压升高到满足设备工作所需的电压，从而实现对设备的稳定供电。

同时，Boost电路还可以实现对输出电压的精确调节，从而满足不同设备对电压的需求。

综上所述，Boost电路是一种常见的DC-DC升压电路，它通过储存能量和控制开关管的工作状态来实现对输入电压的升压。

Boost电路在很多应用中都有着广泛的应用，它可以实现对输出电压的精确调节，从而满足不同设备对电压的需求。

boost电路的基本拓扑电路

boost电路的基本拓扑电路Boost电路是一种常用的升压电路拓扑结构，它可以将输入电压升高到需要的输出电压。

本文将介绍Boost电路的基本工作原理、拓扑结构及其应用。

一、工作原理Boost电路的基本原理是通过开关管（如MOSFET）的控制，将输入电压按一定的频率和占空比进行切换，然后经过电感L和电容C 滤波，得到所需的升压输出电压。

Boost电路可以分为两个工作阶段：导通阶段和截止阶段。

在导通阶段，开关管导通，输入电压通过电感L和开关管，电感L 储存了电流能量，同时电容C也被充电。

在这个阶段，开关管的导通时间应尽量短，以减小开关管的功耗。

在截止阶段，开关管截止，此时电感L释放能量，输出电压源自电感L，电容C则起到滤波作用，将输出电压稳定在所需的值。

二、拓扑结构Boost电路有两种基本的拓扑结构：单端Boost电路和双端Boost 电路。

1. 单端Boost电路单端Boost电路的输入电压与输出电压共享同一个电感，开关管和二极管串联连接。

工作原理如下：当开关管导通时，输入电压通过开关管和电感L充电，同时电容C也被充电；当开关管截止时，输入电压的负极通过二极管，电感L释放储存的能量，输出电压源自电感L。

2. 双端Boost电路双端Boost电路拥有两个电感，开关管和二极管分别连接在两个电感的两端。

工作原理如下：当开关管导通时，输入电压通过开关管和电感L1充电，输出电压也通过电感L2实现；当开关管截止时，输出电压源自电感L1，电感L2释放储存的能量。

三、应用Boost电路广泛应用于各种需要升压的场合，下面列举几个常见的应用。

1. 直流-直流升压转换器Boost电路在直流-直流升压转换器中被广泛应用。

例如，在可充电电池管理中，当电池输出电压低于负载所需电压时，Boost电路可以将电池电压升高到负载所需的电压，以保证负载正常工作。

2. 太阳能光伏逆变器太阳能光伏逆变器将太阳能电池板的直流电压转换为交流电压供电。

boost电源工作原理

Boost电源是一种常见的直流升压电路，其工作原理如下：
1.输入电压为Ui，电感为L，二极管为D，电容为C，输出电压
为Uo。

2.电路工作时，二极管D处于导通状态，电流从电感L的左端流
入，右端流出，此时电感L开始存储能量。

3.当电流增加时，电感L两端的电压会升高，但电容C两端的电
压保持稳定，因此输出电压Uo等于电容C两端的电压，即
Uo=Ui。

4.当电流减小时，电感L两端的电压会降低，此时二极管D仍然
处于导通状态，电流从电感L的右端流入，左端流出，电感L 开始释放能量。

5.电感L和电容C之间的振荡电路会不断重复上述过程，使得输
出电压Uo始终高于输入电压Ui。

6.当负载电流减小时，二极管D导通的时间变长，电感L释放的
能量增多，输出电压Uo会略有上升。

7.当负载电流增大时，二极管D导通的时间变短，电感L释放的
能量减少，输出电压Uo会略有下降。

8.因此，Boost电源可以实现输出电压的稳定输出，同时具有较
高的效率和高负载响应能力。

需要注意的是，Boost电源在运行过程中可能会产生较高的纹波电流和噪声，因此在实际应用中需要采取适当的滤波措施。

DC-DC升压(BOOST)电路原理

BOOST升压电路中：电感的作用：是将电能和磁场能相互转换的能量转换器件，当MOS 开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供给负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成；肖特基二极管主要起隔离作用，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此时二极管反偏截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好，尽量使更多的能量供给到负载端！！电感升压原理：什么是电感型升压DC/DC转换器？如图1所示为简化的电感型DC-DC转换器电路，闭合开关会引起通过电感的电流增加。

打开开关会促使电流通过二极管流向输出电容。

因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压。

电感型升压转换器应用在哪些场合？电感型升压转换器的一个主要应用领域是为白光LED供电，该白光LED能为电池供电系统的液晶显示(LCD)面板提供背光。

在需要提升电压的通用直流-直流电压稳压器中也可使用。

决定电感型升压的DC-DC转换器输出电压的因素是什么？在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM)电路控制。

输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍。

将电压提高一倍会使输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高。

电感值如何影响电感型升压转换器的性能？因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键。

等效串联电阻值低的电感，其功率转换效率最佳。

要对电感饱和电流额定值进行选择，使其大于电路的稳态电感电流峰值。

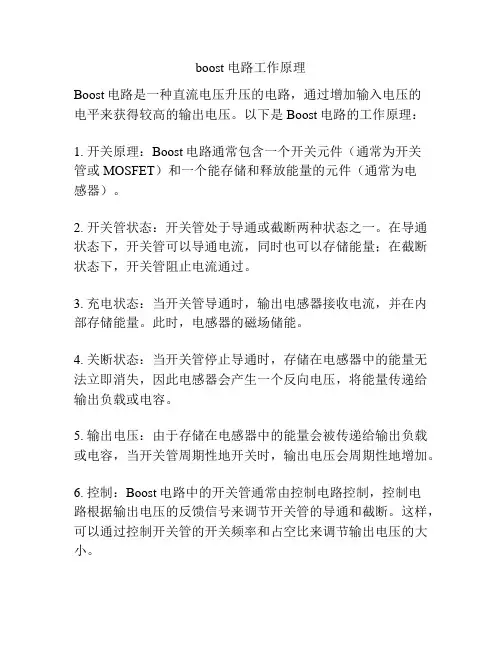

boost 电路工作原理

boost 电路工作原理
Boost电路是一种直流电压升压的电路，通过增加输入电压的
电平来获得较高的输出电压。

以下是Boost电路的工作原理：
1. 开关原理：Boost电路通常包含一个开关元件（通常为开关
管或MOSFET）和一个能存储和释放能量的元件（通常为电
感器）。

2. 开关管状态：开关管处于导通或截断两种状态之一。

在导通状态下，开关管可以导通电流，同时也可以存储能量；在截断状态下，开关管阻止电流通过。

3. 充电状态：当开关管导通时，输出电感器接收电流，并在内部存储能量。

此时，电感器的磁场储能。

4. 关断状态：当开关管停止导通时，存储在电感器中的能量无法立即消失，因此电感器会产生一个反向电压，将能量传递给输出负载或电容。

5. 输出电压：由于存储在电感器中的能量会被传递给输出负载或电容，当开关管周期性地开关时，输出电压会周期性地增加。

6. 控制：Boost电路中的开关管通常由控制电路控制，控制电
路根据输出电压的反馈信号来调节开关管的导通和截断。

这样，可以通过控制开关管的开关频率和占空比来调节输出电压的大小。

总之，Boost电路通过周期性地开关开关管和存储能量的元件，实现了将输入电压升压到较高输出电压的功能。

boost电路

Boost电路概述Boost电路，也称为升压转换器，是一种用于将输入电压升高到较高输出电压的电路。

它是一种常见的DC-DC转换器，广泛应用于各种电子设备中，例如无线通信，电源管理系统等。

Boost电路的工作原理是通过切换电源，将低电压输入转换为高电压输出。

它由开关管、电感和电容等组成，采用周期性的开关操作来实现电压升高的功能。

在Boost电路中，输入端通过开关管连接到电感。

当开关管打开时，电感中的电流开始增大。

关闭开关管时，电感中的电流开始减小。

通过电感中的电流变化，将输入电压转换为较高的输出电压。

在这个文档中，我们将介绍Boost电路的基本原理、应用和设计。

工作原理Boost电路的工作原理可以分为两个阶段：开关管导通和关闭。

开关管导通在Boost电路的导通阶段，开关管连接到电感。

输入电源通过开关管和电感，通过电感储存能量。

当开关管导通时，电流开始流经电感和开关管。

在这个过程中，电感充电，并将输入电压储存在电感中。

此时，输出电压等于输入电压。

关闭在Boost电路的关闭阶段，开关管断开连接，电感的储能开始释放。

电感的储能释放通过电容来提供给负载。

在这个过程中，电路通过切换电源的方式，将电感中储存的能量传输到电容。

因为电感中储存的能量是依赖于电流的变化的，所以输出电压将会增加。

输出电压的增加是通过控制导通时间和断开时间来实现的。

应用Boost电路在许多应用中具有重要的作用。

以下是一些Boost电路的常见应用：无线通信在无线通信领域，Boost电路被广泛应用于信号放大和发射电路。

通过将低电压信号转换为高电压信号，可以实现信号的放大和增强。

电源管理系统Boost电路在电源管理系统中起着关键的角色。

在移动设备和电池供电系统中，Boost电路用于将低电压的电池电压提升到设备所需的工作电压。

照明系统Boost电路被广泛应用于LED照明系统中。

通过将低电压转换为高电压，可以为LED提供所需的电压和电流，以便正确发光。

boost升压原理

boost升压原理
Boost升压原理是一种用于直流电源升压的电路。

该电路基于
脉冲宽度调制（PWM）技术，通过高频开关器件（例如MOSFET）的开关动作控制，将输入电源的直流电压升高到较高的输出电压。

具体原理如下：
1. 当开关器件关闭时，输入电源的电流通过感性元件（例如电感或变压器的初级线圈），形成储能，并且能量存储在其中。

2. 当开关器件打开时，感性元件的磁场崩溃，产生一个反向电压，将输出电压升高。

此时储能部分将被释放，并将其能量传递到输出电路。

3. 通过控制开关器件的开关频率和占空比，可以调整输出电压的大小。

Boost升压电路的工作原理基于电感储能和电容转移。

当开关
器件打开时，电感储能，然后在开关器件关闭时，电容将储存的能量传递到输出电路。

通过不断重复这个过程，输入电压可以被升高到所需的输出电压。

Boost升压电路的主要特点是输入电压可以低于输出电压。

然而，实际应用中，由于开关器件的损耗和电路元件的电流和电压限制，电路的效率和升压范围可能会受到限制。

总结起来，Boost升压电路利用开关器件和控制电路，通过电
感储能和电容转移的方式，将输入电压升高到所需的输出电压。

这种电路广泛应用于电源转换和电子设备中，在提供各种电压要求的场景中发挥重要作用。

BOOST升压电路原理简单介绍

BOOST升压电路原理简单介绍
在工作过程中，当开关元件导通时，电感中储存了一部分电能，在此
期间电感磁场逐渐建立，并将电流储存在电感器中。

而当开关元件截断时，电感中的磁场会崩溃，崩溃时电感产生了高电压，这使得电流继续流动。

具体来说，BOOST升压电路的工作过程如下：
1.当开关元件导通时，电压源的正极接到电感，负极接地。

此时，输
入电压通过开关元件和电感形成一个电流环路，电感储存电能；
2.当开关元件截断时，电流突然中断，电感中的磁场会崩溃。

由于电
感的特性，崩溃磁场会导致电感两端产生高电压；
3.这时二极管变为导通状态，负责将电感产生的高电压传递到输出电
容上，并将其存储为电荷；
4.上述过程周期性地重复，使得输出电容上的电压不断增加，从而实
现输入电压到输出电压的转换。

5.输出电压的大小可以通过调整开关元件的开关频率、占空比和电感
和电容的参数来控制。

1.输出电压可以大于输入电压，实现升压功能；
2.电路结构简单，只需要几个基本元件，便于实现；
3.电路效率高，可以达到90%以上；
4.适用于输出电流要求较小但电压要求较高的应用场景；
5.具有较好的稳定性和可靠性，工作稳定。

总之，BOOST升压电路通过控制开关元件的导通和截断，利用电感的储能和释能特性，将输入电压转换为输出电压。

它具有升压功能、高效、稳定和可靠的特点，在很多电子设备中得到广泛应用。

BOOST升压电路原理简单介绍

升压电路介绍
boost 升压电路,开关直流升压电路（即所谓的boost 或者step-up 电路）the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高，基本电路如下：
1.1BOOST升压电路工作原理
假定那个开关（三极管或者mos 管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路。

充电过程：
在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处
用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是
直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程：
如图，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

2.提高转换效率
①尽可能降低开关管导通时回路的阻抗，使电能尽可能多的转化为磁能；
②尽可能降低负载回路的阻抗，使磁能尽可能多的转化为电能，同时回路的损耗最低；
③尽可能降低控制电路的消耗，因为对于转换来说，控制电路的消耗某种意义上是浪费掉的，不能转化为负载上的能量；。

BOOST升压电路原理

BOOST 升压电路原理
电容阻碍电压变化，通高频、阻低频，通交流、阻直流;
电感阻碍电流变化，通低频、阻高频，通直流、阻交流。

开关直流升压电路(即所谓的boost 或者step-up 电路)原理，the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图一。

假定那个开关(三极管或者mos 管)已经断开了很长时间，所有的元件都处
于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路
充电过程
在充电过程中，开关闭合(三极管导通)，等效电路如图二，开关(三极管)处
用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输
入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大
小有关。

随着电感电流增加，电感里储存了一些能量。

boost电路工作原理波形

boost电路工作原理波形
Boost电路是一种直流-直流转换器，通常用于将低电压升高到
更高的电压。

它由一个电感、开关管（如MOSFET）、二极管和电容
组成。

Boost电路的工作原理如下：
1. 施加输入电压，当输入电压施加到Boost电路时，电感上的
电流开始增加。

2. 开关管导通，当开关管导通时，电感上的电流开始流入电容器，导致电容器充电。

3. 开关管截止，一旦电容器充满，开关管截止，电感上的电流
被迫通过二极管流回负载。

4. 输出电压升高，由于电感的能量储存特性，当开关管截止时，电感上的电流仍在流动，导致输出电压升高。

5. 控制电路，Boost电路通常还包括一个控制电路，用于控制
开关管的导通和截止时间，以调节输出电压。

至于波形，Boost电路的输入和输出波形会随着电路的工作原
理而变化。

输入波形通常是一个脉冲状的方波，而输出波形则是经
过升压后的稳定直流电压。

在开关管导通期间，电感电流增加，输
出电压上升；在开关管截止期间，电感电流减小，输出电压维持稳定。

因此，Boost电路的输出波形通常是一个稳定的直流电压波形。

总的来说，Boost电路通过控制开关管的导通和截止，利用电
感的能量储存特性实现了将输入电压升高的功能，从而产生稳定的
输出电压波形。

BOOST升压电路原理详解

BOOST升压电路原理详解
今天介绍一个经典的升压电路：BOOST升压电路。

BOOST升压电源是利用开关管开通和关断的时间比率，维持稳定输出的一种开关电源，它以小型、轻量和高效率的特点被广泛应用在各行业电子设备找那个，是不可缺少的一种电源架构。

公众号后台回复：boost仿真文件
Boost升压电路主要由控制IC、功率电感和mosfet基本元件组成，为了解原理，我们以非同步boost为介绍对象，详细了解boost 架构升压电源的工作原理，下图即为一个BOOST基本架构框图。

和BUCK一样，L依然是储能元件，当开关闭合时，A点的电压为0，Vi直接给电感L充电，充电电流路径见下图，开关导通时间dt=占空比*开关周期=D*T。

当开关断开时，L中存储的能量会通过二极管，给负载放电；同时，Vi也会通过二极管给负载放电，二者叠加，实现升压，放电时间dt=(1-占空比)*开关周期=(1-D)*T。

在开关闭合和断开的两个时间内，电感充电和放电是一样的，有人称之为电感的幅秒特性，其实本质都一样，无外乎是充放电的过程。

整理得。

boost电路知识点总结

boost电路知识点总结一、概述Boost电路是一种DC-DC转换器，主要用于将输入电压通过电感和电容进行增压转换成输出电压。

Boost电路是一种非绝缘型电源拓扑结构，其输出电压高于输入电压。

Boost电路中的开关时间由一个控制电路控制，通过调节开关时间实现输出电压的稳定控制。

Boost电路在电子设备、通信、汽车电子、光伏逆变器等领域得到了广泛的应用。

二、Boost电路原理Boost电路是基于电感储能原理的电源拓扑，其工作原理如下：1. 输入电压施加在开关管上，使得电感中产生磁场能量。

2. 当开关管关断时，电感中储存的能量会释放，产生一个反向电动势，使得输出电压增加。

3. 输出电压通过反馈控制电路进行采样，通过比较器和PWM控制器来调节开关管的导通时间，从而实现输出电压的稳定控制。

Boost电路的原理简单，通过适当控制开关管的导通时间和频率，可以实现瞬态响应良好、输出电压稳定的电源转换过程。

三、Boost电路的工作模式Boost电路工作有两种不同的模式：连续导通模式和间歇导通模式。

两种工作模式根据电感电流波形是否持续存在有所不同，其特点如下：1. 连续导通模式：当负载较小或输入电压较高时，电感电流波形一直保持在正值，电感中储存的能量能够满足输出负载的需求，输出电压能够保持稳定。

在连续导通模式下，开关管的导通时间较长，能量转移效率高，适用于负载波动较小的场景。

2. 间歇导通模式：当负载较大或输入电压较低时，电感电流波形会有一个间歇的过程，即电感电流在关断后会变为零。

在间歇导通模式下，开关管的导通时间较短，能量转移效率低，但能够适应负载波动较大的场景，保证输出电压的稳定。

四、Boost电路关键元件Boost电路主要由开关管、电感、电容和输出滤波器等几种关键元件组成。

1. 开关管：Boost电路的核心部分，通过调控开关管的导通时间和频率来控制输出电压。

2. 电感：用于储存能量，稳定输出电压，保证电路的稳定性。

boost和buck电路工作原理

boost和buck电路工作原理Boost和Buck电路是常见的DC-DC转换电路，它们在电子设备中起到了重要的作用。

本文将介绍Boost和Buck电路的工作原理。

一、Boost电路Boost电路也被称为升压电路，它能将输入电压提升到更高的输出电压。

Boost电路的核心元件是电感和开关管，它们通过不断地开关和储能来实现电压的提升。

工作原理如下：1. 当开关管关闭时，电感储存了电流，并且电感两端的电压为输入电压；2. 当开关管打开时，电感释放储存的电流，通过二极管供电给负载，并且电感两端的电压大于输入电压；3. 通过不断重复开关管的开关操作，电压得到了提升。

Boost电路的输出电压取决于输入电压、电感和开关管的工作周期。

当开关管关闭的时间越短，输出电压越高。

因此，通过调整开关管的工作周期，可以实现对输出电压的精确调节。

二、Buck电路Buck电路也被称为降压电路，它能将输入电压降低到更低的输出电压。

Buck电路的核心元件是电感和开关管，它们通过不断地开关和储能来实现电压的降低。

工作原理如下：1. 当开关管打开时，电感储存了电流，并且电感两端的电压为输入电压；2. 当开关管关闭时，电感释放储存的电流，通过二极管供电给负载，并且电感两端的电压小于输入电压；3. 通过不断重复开关管的开关操作，电压得到了降低。

Buck电路的输出电压同样取决于输入电压、电感和开关管的工作周期。

当开关管关闭的时间越长，输出电压越低。

因此，通过调整开关管的工作周期，可以实现对输出电压的精确调节。

三、Boost和Buck电路的比较Boost和Buck电路虽然在工作原理上有所不同，但它们都能实现电压的变换。

Boost电路可以将低电压提升到更高的电压，适用于需要高电压供电的应用场景。

而Buck电路则可以将高电压降低到更低的电压，适用于需要低电压供电的应用场景。

Boost和Buck电路还具有以下特点：1. Boost电路的效率一般较低，因为在电压提升过程中会有能量损耗；2. Buck电路的效率一般较高，因为在电压降低过程中能量损耗较小；3. Boost电路的输出电流一般较小，而Buck电路的输出电流一般较大；4. Boost和Buck电路都可以采用PWM调制技术来实现对输出电压的精确调节。

DC-DC升压(BOOST)电路原理

DC-DC升压(BOOST)电路原理BOOST升压电路中：电感的作用：是将电能和磁场能相互转换的能量转换器件，当MOS开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供给负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成；肖特基二极管主要起隔离作用，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此时二极管反偏截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好，尽量使更多的能量供给到负载端！！电感升压原理：什么是电感型升压DC/DC转换器？如图1所示为简化的电感型DC-DC转换器电路，闭合开关会引起通过电感的电流增加。

打开开关会促使电流通过二极管流向输出电容。

因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压。

电感型升压转换器应用在哪些场合？电感型升压转换器的一个主要应用领域是为白光LED供电，该白光LED能为电池供电系统的液晶显示(LCD)面板提供背光。

在需要提升电压的通用直流-直流电压稳压器中也可使用。

决定电感型升压的DC-DC转换器输出电压的因素是什么？在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM)电路控制。

输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍。

将电压提高一倍会使输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高。

电感值如何影响电感型升压转换器的性能？因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键。

等效串联电阻值低的电感，其功率转换效率最佳。

BOOST升压电路原理简单介绍

BOOST升压电路原理简单介绍
BOOST升压电路的基本原理是通过周期性开关的方式，改变电感储能
和释放电能的方式，从而实现输入电压的升压。

在每一个开关周期中，电
感贮存能量，当开关断开时，电感会释放储存在其中的能量，从而将电压
提升至较高的输出电压。

具体过程如下：
1.当开关关闭时，电感通过电流。

在此过程中，电感储存了电流的能量，并将其转化为磁场能。

这导致输入电压下降。

2.当开关打开时，电感的磁场能量被释放，并导致电感中的电流开始
减小。

由于电感中有一方向相反的电压趋势，所以电源与电感的串联电压
会增加。

3.电源压力增加直到达到电感的电压。

在此时，电感中的电流变为零，电源和电感的电压相等。

4.电感的磁场能量通过二极管释放到负载电容中。

这会导致输出电压
增加。

5.重复以上步骤，以保持输出电压稳定。

1.VIN：输入电压，用于提供能量。

2.SW（开关）：周期性开关导通和断开，用于调节储能和释放能量的
时机。

3.L（电感）：储存和释放能量的元件。

电感的选型要根据设计需求
确定。

4.D（二极管）：电感电流的轮流释放。

二极管的选择要注意其反向
恢复时间。

5.C（电容）：平滑输出电压的元件。

电容的选型要根据输出电压的稳定性要求来确定。

Boost 升压电路的工作原理

Boost 升压电路的工作原理：电感是将电能和磁场能相互转换的能量转换器件，当switch闭合以后，电感将电能转换为磁能储存起来，当switch断开后，电感又将磁能转换为电能（给电容充电）。

电容电压由于电感能量的叠加作用升高，并通过二极管和电容滤波后得到平滑的直流电压提供给负载。

肖特基二极管主要起到隔离作用，在switch闭合时，二极管的正极比负极电压低，反偏截止，此时电感的储能过程不影响输出端电容对负载的正常供电；当switch断开时，二极管正向导通，电感能量和电容同时向负载供电。

肖特基二极管的特点：1.反向恢复时间和正向恢复时间都短=>电感充放电频率可以更快2.在低电流密度(JF<10 A/cm2)下，有比P+ -n-N+结构的整流二极管更低的通态电压 => 能量损耗低，效率高如图，在实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开关由脉冲调制（PWM）电路控制，输出电压由PWM占空比决定。

一路输出反馈到PWM，来控制输出电压。

下面是升压芯片LM2587的模块图：反馈电路控制输出电压原理:The output voltage is controlled by the amount of energy transferred which, in turn, iscontrolled by modulating the peak inductor current. This is done byfeeding back a portion of the output voltageto the error amp, which amplifies the difference between the feedback voltage and a 1.230V reference. The erroramp output voltage is compared to a voltage proportional to the switch current (i.e., inductor current during theswitch on time).由此，我们可以通过调节R1和R2电阻值来调整输出电压。

boost电路工作原理

boost升压电路,开关直流升压电路（即所谓的boost或者step-up电路）原理2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图一。

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路充电过程在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程如图，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联.......4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付.5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了.以上是书本上没有直说的知识,但与书本知识可对照印证.开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。

boost电压原理

boost电压原理引言：在电子设备中，我们常常需要将低电压转换为高电压。

这种电压升高的过程被称为boost电压。

本文将介绍boost电压的原理以及应用。

一、什么是boost电压？boost电压是一种将低电压升高为高电压的技术。

它利用电感和开关器件来实现电压升高。

通过控制开关器件的导通和关断，可以改变电感储能和释放的时间，从而实现电压的升高。

二、boost电压的原理1. 电感储能阶段在boost电压的开始阶段，开关器件导通，电感开始储存电能。

电流从输入端流入电感，在电感中储存能量。

此时，电感的两端电压上升，但输出端的电压仍然较低。

2. 电感释放阶段当开关器件关闭时，电感开始释放储存的能量。

由于电感的特性，它会产生一个反向电压，使输出端的电压上升。

此时，电感的两端电压高于输入端的电压。

3. 输出电压稳定为了保持输出电压的稳定，通常需要增加一个滤波电容。

这个电容可以平滑输出电压的波动，使其稳定在所需的高电压。

三、boost电压的应用1. 汽车点火系统在汽车点火系统中，需要将汽车电池的低电压升高为高电压来点火。

boost电压技术可以实现这一功能，确保发动机正常工作。

2. 可充电设备移动设备如手机、平板电脑等通常使用锂电池供电，锂电池的电压较低。

为了满足设备对高电压的需求，需要使用boost电压技术将电池的低电压升高为适当的高电压。

3. 太阳能发电系统太阳能发电系统中，太阳能电池板会产生直流电，但输出的电压通常较低。

为了将太阳能转换为可用的高电压，boost电压技术被广泛应用于太阳能逆变器中。

4. 无线通信设备在无线通信设备中，为了实现长距离的信号传输，需要将低电压信号升高为高电压信号。

boost电压技术可以提供所需的高电压，确保信号的传输质量。

结论：boost电压技术是一种重要的电压升高技术。

通过合理控制电感和开关器件的工作状态，可以将低电压转换为高电压。

boost电压技术在汽车、移动设备、太阳能发电系统和无线通信设备等领域得到广泛应用，为各种电子设备的正常工作提供了可靠的电源支持。
