钢管防腐工艺介绍
无缝钢管防腐技术要求

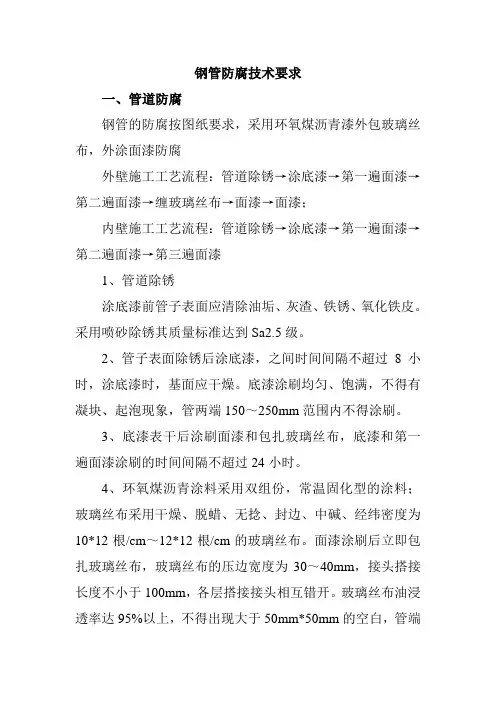

钢管防腐技术要求一、管道防腐钢管的防腐按图纸要求，采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐外壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→缠玻璃丝布→面漆→面漆；内壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→第三遍面漆1、管道除锈涂底漆前管子表面应清除油垢、灰渣、铁锈、氧化铁皮。
采用喷砂除锈其质量标准达到Sa2.5级。
2、管子表面除锈后涂底漆，之间时间间隔不超过8小时，涂底漆时，基面应干燥。
底漆涂刷均匀、饱满，不得有凝块、起泡现象，管两端150～250mm范围内不得涂刷。
3、底漆表干后涂刷面漆和包扎玻璃丝布，底漆和第一遍面漆涂刷的时间间隔不超过24小时。
4、环氧煤沥青涂料采用双组份，常温固化型的涂料；玻璃丝布采用干燥、脱蜡、无捻、封边、中碱、经纬密度为10*12根/cm～12*12根/cm的玻璃丝布。
面漆涂刷后立即包扎玻璃丝布，玻璃丝布的压边宽度为30～40mm，接头搭接长度不小于100mm，各层搭接接头相互错开。
玻璃丝布油浸透率达95%以上，不得出现大于50mm*50mm的空白，管端留出150～250mm阶梯形搭茬。
5、管道接口处施工要在焊接试压合格后进行，新旧防腐压边不小于50mm，接头搭接长度不得小于100mm，接茬处应粘接牢固、严密。
6、钢管外壁涂层机构：一底两面一布两面，干膜总厚度400µm。
7、钢管内壁涂层机构：一底三面，干膜总厚度300µm。
8、外防腐施工完毕后按设计要求或«给水排水管道工程施工及验收规范»中表4.3.11中相对应的要求进行质量检测。
9、二、管道防腐检测1、涂层检查与验收：①表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其它杂物。
②涂装后的处理检查，应该是涂层颜色一致，色泽鲜明光亮，无皱皮，起泡，流挂，漏涂等缺陷。
③涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值。
管道防腐工艺流程
管道防腐工艺流程
管道防腐是指对管道进行防腐蚀处理，以延长其使用寿命和保证其安全性。
管道防腐工艺流程主要包括以下几个步骤：
1. 表面处理：首先需要对管道表面进行处理，以去除表面的油污、锈蚀等杂质，保证表面干净、光滑。
2. 防腐涂层：在表面处理完成后，需要对管道进行防腐涂层处理。
防腐涂层可以分为内涂和外涂两种，内涂主要是为了防止管道内部腐蚀，外涂则是为了防止管道外部腐蚀。
常用的防腐涂层有环氧涂层、聚氨酯涂层、玻璃钢涂层等。
3. 烘干处理：防腐涂层完成后，需要对管道进行烘干处理，以保证涂层的牢固性和耐久性。
烘干温度和时间需要根据涂层的种类和厚度进行调整。
4. 检测验收：管道防腐工艺流程完成后，需要进行检测验收，以确保防腐效果符合要求。
常用的检测方法有电化学防腐检测、超声波检测、X射线检测等。
管道防腐工艺流程是一个复杂的过程，需要严格按照规范进行操作，以保证管道的安全性和使用寿命。
镀锌钢管防腐施工工艺流程
镀锌钢管防腐施工工艺流程
镀锌钢管防腐施工工艺流程：
①施工准备：确保施工现场整洁，无杂物阻碍，准备施工所需工具和材料。
②材料检验：检查镀锌钢管的壁厚、镀锌层完整性和无损伤，确认其符合施工要求。
③清洗钢管：彻底清洗钢管表面，去除油污、锈迹、灰尘等杂质，保证表面干净。
④表面处理：使用砂纸或打磨机对钢管表面进行打磨，增加涂料的附着力。
⑤底漆涂覆：在清洁干燥的钢管表面上均匀涂覆一层底漆，确保无漏涂和流挂。
⑥干燥固化：让底漆自然干燥或使用加热设备加速固化过程。
⑦面漆涂覆：在底漆完全固化后，涂覆第一层面漆，确保涂层均匀。
⑧多层面漆：根据防腐等级要求，继续涂覆后续层面漆，每层之间需干燥固化。
⑨增强层处理：对于加强级和特加强级防腐，涂覆面漆后加贴玻璃布增强层，再涂面漆。
⑩最终面漆：完成所有增强层后，涂覆最后一层面漆，形成完整防腐层。
⑪质量检查：对防腐层进行外观检查，确保无气泡、针孔、裂缝等缺陷。
⑫固化保养：让最终的防腐层充分固化，期间避免物理损伤。
⑬验收：防腐施工完成后，进行质量验收，确保达到设计要求和规范标准。
钢管防腐工艺流程
钢管防腐工艺流程

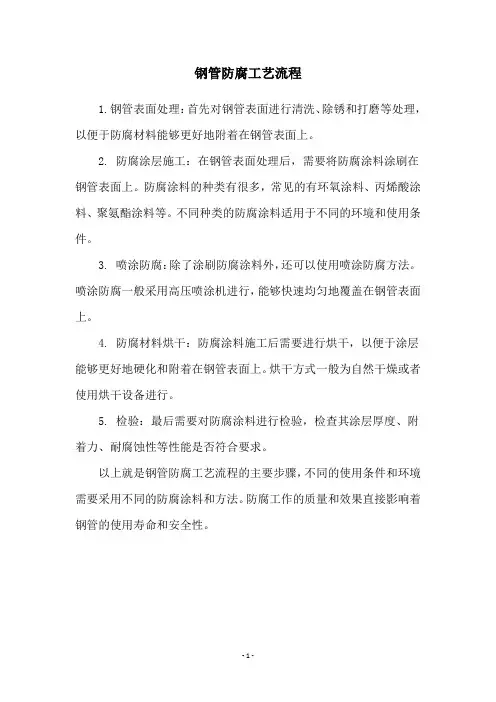

1.钢管表面处理：首先对钢管表面进行清洗、除锈和打磨等处理，以便于防腐材料能够更好地附着在钢管表面上。
2. 防腐涂层施工：在钢管表面处理后，需要将防腐涂料涂刷在钢管表面上。
防腐涂料的种类有很多，常见的有环氧涂料、丙烯酸涂料、聚氨酯涂料等。
不同种类的防腐涂料适用于不同的环境和使用条件。
3. 喷涂防腐：除了涂刷防腐涂料外，还可以使用喷涂防腐方法。
喷涂防腐一般采用高压喷涂机进行，能够快速均匀地覆盖在钢管表面上。
4. 防腐材料烘干：防腐涂料施工后需要进行烘干，以便于涂层能够更好地硬化和附着在钢管表面上。
烘干方式一般为自然干燥或者使用烘干设备进行。
5. 检验：最后需要对防腐涂料进行检验，检查其涂层厚度、附着力、耐腐蚀性等性能是否符合要求。
以上就是钢管防腐工艺流程的主要步骤，不同的使用条件和环境需要采用不同的防腐涂料和方法。
防腐工作的质量和效果直接影响着钢管的使用寿命和安全性。
- 1 -。
钢管防腐工艺流程
钢管防腐工艺流程
《钢管防腐工艺流程》
钢管在使用过程中容易受到腐蚀的侵害，为了延长其使用寿命，常常需要进行防腐处理。
下面是钢管防腐工艺的流程：
1. 表面清洁：首先需要对钢管进行表面清洁，去除表面的油污、锈蚀和其他杂质。
通常采用喷砂、喷丸或者清洗等方法来清洁表面，确保表面干净光滑。
2. 预处理：在表面清洁完成后，需要进行预处理以提高钢管表面的附着力和防腐效果。
这一步通常包括化学处理、磷化处理等，以形成均匀致密的表面。
3. 底漆涂装：在预处理完成后，需要涂刷底漆来加强防腐效果。
底漆的选择应根据钢管所处的环境条件和使用要求来确定，以确保底漆与钢管的兼容性和耐腐蚀性。
4. 中间涂层：在底漆涂装完成后，通常需要进行中间涂层的处理以增加防腐效果。
中间涂层的选择应根据具体需要来确定，可以是聚合物涂层、环氧涂层等。
5. 面漆涂装：最后一步是进行面漆涂装，以增加防腐效果和美观度。
面漆的选择要考虑到抗腐蚀性能和颜色要求，确保其与底漆和中间涂层的兼容性。
通过以上流程的处理，钢管就能得到有效的防腐保护，延长其
使用寿命，确保安全可靠地运行。
钢管防腐工艺的流程是一个系统的过程，需要严格按照要求进行操作，以确保防腐效果和使用寿命的达到预期的效果。
钢管防腐方法
钢管防腐方法钢管防腐方法是对钢管表面进行处理，防止钢管受到腐蚀的影响，从而延长钢管的使用寿命。
随着科技的不断发展，防腐技术也在不断创新和改进，下面将介绍几种常见的钢管防腐方法。
1. 热浸锌法热浸锌法是一种常见且高效的钢管防腐方法。
该方法是将无氧铜锌合金加热至一定温度后，将钢材浸入铜锌合金中进行镀锌处理。
热浸锌法可以形成一层坚固、耐久的保护层，能够有效防止钢材受到氧化腐蚀的侵害。
同时，热浸锌法的工艺简单，成本较低，被广泛应用于建筑、制造、能源等领域。
2. 现场喷涂法现场喷涂法是一种钢管防腐方法，它通过在钢管表面喷涂一层防腐材料，形成一层防护层，从而保护钢管免受腐蚀的侵害。
喷涂防腐材料有许多种，如环氧树脂、聚氨酯、无机涂料等。
该方法可适用于各种尺寸和形状的钢材，相比于其他处理方法，现场喷涂法的优点是施工速度快，安装方便，可以有效地防止钢管受到腐蚀的影响。
3. 冷镀锌法冷镀锌法是一种新型的钢管防腐方法，在钢管表面进行冷镀锌处理，形成一个保护层。
该方法的工艺流程简单，不需要进行高温处理，具有较低的成本和良好的防腐效果，被广泛应用于石油、天然气、化学和海洋等领域。
冷镀锌法的优点是不会影响钢管的机械性能和耐用性，同时还可以提高钢管的表面质量和使用寿命。
4. 焊接后热喷锌法焊接后热喷锌法是一种常用的钢管防腐方法，它通过在钢管表面喷涂锌粉，然后加热熔化锌粉，使其附着在钢管表面形成保护层。
与其他处理方法相比，焊接后热喷锌法具有更好的耐腐蚀性能，被广泛应用于石油、煤气、输油管道、建筑等领域。
5. 玻璃钢套管法玻璃钢套管法是一种新型的防腐技术，它是将玻璃钢材料套在钢管或管道的表面，形成一个保护层。
玻璃钢具有较好的耐腐蚀性和耐磨性，可以有效地防止出现腐蚀和老化的现象。
该方法广泛应用于石油、化工、电力、水利等行业。
总之，钢管防腐方法是有多种，鉴于不同的使用场景，选择不同的防腐方法取决于钢管的工作环境、使用寿命和使用要求。
无缝钢管防腐技术要求
钢管防腐技术要求一、管道防腐钢管的防腐按图纸要求，采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐外壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→缠玻璃丝布→面漆→面漆；内壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→第三遍面漆1、管道除锈涂底漆前管子表面应清除油垢、灰渣、铁锈、氧化铁皮。
采用喷砂除锈其质量标准达到Sa2.5级。
2、管子表面除锈后涂底漆，之间时间间隔不超过8小时，涂底漆时，基面应干燥。
底漆涂刷均匀、饱满，不得有凝块、起泡现象，管两端150～250mm范围内不得涂刷。
3、底漆表干后涂刷面漆和包扎玻璃丝布，底漆和第一遍面漆涂刷的时间间隔不超过24小时。
4、环氧煤沥青涂料采用双组份，常温固化型的涂料；玻璃丝布采用干燥、脱蜡、无捻、封边、中碱、经纬密度为10*12根/cm～12*12根/cm的玻璃丝布。
面漆涂刷后立即包扎玻璃丝布，玻璃丝布的压边宽度为30～40mm，接头搭接长度不小于100mm，各层搭接接头相互错开。
玻璃丝布油浸透率达95%以上，不得出现大于50mm*50mm的空白，管端留出150～250mm阶梯形搭茬。
5、管道接口处施工要在焊接试压合格后进行，新旧防腐压边不小于50mm，接头搭接长度不得小于100mm，接茬处应粘接牢固、严密。
6、钢管外壁涂层机构：一底两面一布两面，干膜总厚度400µm。
7、钢管内壁涂层机构：一底三面，干膜总厚度300µm。
8、外防腐施工完毕后按设计要求或«给水排水管道工程施工及验收规范»中表4.3.11中相对应的要求进行质量检测。
9、二、管道防腐检测1、涂层检查与验收：①表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其它杂物。
②涂装后的处理检查，应该是涂层颜色一致，色泽鲜明光亮，无皱皮，起泡，流挂，漏涂等缺陷。
③涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值。
钢管的防腐施工方案
钢管的防腐施工方案1防腐工艺流程2防腐工艺(1)进厂的涂装材料应按我厂的质量体系文件进行检验，其质量应符合标书和有关的国家标准，采用国内一流企业的产品。
(2)钢管制作完成并检测合格后，将其吊运至防腐车间的喷丸防腐区，检查钢管内外表面受污情况。
(3)喷射处理之前，先进行脱脂净化处理，再采用喷射方法进行表面处理，为增强涂膜的附着力，要求采用棱角状钢丸。
(4)用喷丸机对钢管内外壁进行喷丸除锈施工。
表面清洁度等级应不底于Sa21∕2级，表面粗糙度RZ应在60-IooUnl范围内，钢管外壁表面除锈等级应达到Sal级。
对每一工件应按施工记录表作好记录。
(5)钢管表面预处理喷射用的压缩空气设备应设置油水分离器，以保证喷射用的铁砂干燥、洁净、无尘。
当钢材表面温度低于露点以上3℃、环境相对湿度高于85%,严禁进行表面预处理。
(6)钢管表面预处理合格后，使用钢刷和真空吸尘器清除残留砂粒等杂物，然后复测其清洁度和粗糙度，合格后在上、下管口200毫米范围内涂刷一道不影响焊接性能的车间底漆。
(7)用挡板将不需要喷涂油漆的部位盖住，然后开始进行钢管的涂漆施工。
(8)涂漆施工用高压无气喷涂机进行，涂料的配制、喷涂层数、层厚、层间喷涂时间间隔应按涂料的使用说明书进行施工。
(9)表面预处理、喷漆施工时严格在规范规定的环境条件下施工。
(10)每层涂装前应对上一层涂层进行外观进行检查。
涂装后进行外观检查,表面应光滑、颜色一致、无流挂、皱皮、针孔、裂纹、鼓泡等缺陷。
涂层厚度、致密性、粘附力应用专门仪器进行检测。
(11)涂层缺陷部位的补涂应将原表面打毛且周边打磨成45°斜面、清理干净后按正常喷涂工艺进行补涂施工。
(12)钢管内壁喷涂施工完成后，采用水泥浆喷涂器进行钢管外壁苛性钠水泥浆的喷涂，水泥浆的喷涂应力求稠度适中，厚度均匀，干膜不起粉状。
钢管防腐施工方法
钢管防腐施工方法一、防腐技术要求1、钢管外壁：无机富锌底漆，干膜厚度80μm；超厚浆型环氧沥青漆（面层）干膜厚度250μm；2、钢管内壁：超厚浆型环氧沥青底漆干膜厚度250μm；超厚浆型环氧沥青面漆干膜厚度250μm。
二、表面预处理1、钢材表面防腐前，必须进行表面预处理。
在预处理前，钢材表面的焊渣、毛刺、油脂等污物清除干净；2、表面预处理质量，符合施工图纸的规定。
若施工图纸未规定，且钢管内壁及明管外壁采用涂料或金属喷涂时，除锈等级达到《涂装前钢材表面锈蚀等级和除锈等级》GB8923-1988规定的Sa2级；埋管外壁采用喷涂水泥浆时，达到Sal级；3、预处理后，表面粗糙度达到：（1）常规涂料40~70μm；（2）厚浆重涂料、金属热喷涂60~100μm；4、表面预处理使用无尘、洁净、干燥、有棱角的铁砂喷射处理钢板表面。
喷射用的压缩空气经过过滤，除去油、水；5、当钢材表面温度低于露点以上塑、相对湿度高于85％时，不得进行表面预处理；6、喷刷后的表面不再与人手等物体接触，防止再度污染。
施喷涂料前，使用钢刷和真空吸尘器清除残留砂粒等杂物。
作业人员带纤维手套。
若不慎用手触及己清理好的表面，立即用溶剂清洗钢管表面。
三、防腐施工方法1、一般要求（1）施涂前，根据施工图纸要求和涂料生产厂的规定进行工艺试验。
试验过程中有涂料生产制造厂的人员负责指导。
试验成果提交监理人；（2）组焊后的管节、岔管及附件（除安装焊缝外），在车间内完成防腐；现场安装焊缝及表面防腐损坏部位在现场进行防腐；（3）清理后的钢材表面在潮湿气候条件下，涂料在4h内防腐完成，金属喷涂在2h内完成；在晴天和正常大气条件下，涂料防腐时间最长不超过12h，金属喷涂时间不超过8h；（4）防腐材料的使用按施工图纸及涂料生产制造厂的说明书进行。
防腐材料品种以及防腐层数、厚度、间隔时间、调配方法等严格按厂家要求执行；（5）当空气中相对湿度超过85%、钢材表面温度低于大气露点3℃以及产品说明书规定的不利环境时，均不得进行防腐；（6）钢管防腐其他技术要求遵守《水电水利工程金属结构设备防腐蚀技术规程》DL/T5358-2006的有关规定。
钢管防腐施工工艺
钢管防腐施工工艺
管道防腐技术要求及检测是保证管道使用寿命和安全性的重要措施。
本工程中，所有钢管和钢制配件的防腐涂料采用无毒环氧富锌漆和环氧煤沥青。
在内防腐方面，涂刷底漆时要均匀涂刷，不得漏涂。
底漆表干后即可涂刷面漆。
涂刷后的管道或钢涂件对遗漏、空鼓、褶皱、划伤处应进行修补。
在管沟内进行管接口防腐涂刷时，必须清除防腐部位的泥土、水迹，回填土时应注意避免损伤外防腐层。
施工时要采用人工通风设备，避免在雨、雪、雾天进行露天施工。
在施工质量及检验标准方面，防腐管应逐根检查，其表面应平整，呈现光亮的漆膜，涂层均匀，无褶皱、空鼓和凝块，防腐层的玻璃纤维布网眼应灌满面漆。
每20根管道中抽查1根，用电脑膜层测厚仪进行检测，在每根管道两端和中间共测3个截面，最薄点的厚度应符合防腐等级要求。
漆膜击穿强度检查时，应用直流电火花检测逐根检查，无打火花现象。
在管道防腐施工工艺方面，管道的预处理采用手工和电动工具除锈，清除防腐件表面的油污、尘土、焊渣、氧化皮及疏松的锈蚀物，表面应保持干燥、无水迹，并具有金属光泽。
施涂时，内防腐采用无毒环氧富锌漆涂料二底二面，外防腐采用环氧煤沥青四油三布。
防腐涂料的补口及补伤处的涂层结构及所用材料应与管体涂层相同。
补口工作应在对口焊接后，管道表面温度冷却至50°C以下进行。
补口处和露铁的补伤处应进行预处理，补口处应对管端阶梯形接茬处的表面进行清理，去除油污、泥土等杂物，然后用砂纸将其打毛。
施工方法按上述要求进行，补口涂层与管体涂层的连接不应小于100mm。
钢管防腐方案
施工方案1、场地准备施工前，与钢管厂签订租赁协议，租用钢管厂的室外场地，施工前先对场地进行平整，满足钢管施工条件，该场地具有行车等设备。
2、表面处理钢管运至场地后，将钢管整齐的排列好后做表面处理。
钢管采用喷砂除锈清除钢管外表面的浮锈、松散物和油污，后用压缩空气吹扫钢管表面的灰尘等杂物。
内壁也尽量采用喷砂除锈，如无法实现则采用机械除锈。
喷砂前，应仔细检查，清除钢管上的焊渣、飞溅等附着物，并清洗表面油脂及可溶污物。
喷砂除锈用的砂，要求颗粒坚硬、有棱角、干燥（含水量<2%）、无泥土及其他杂质；以石英砂为好，粗河砂也可；砂料粒径以0.5～1.5mm为宜，筛选前须晒干，存储于棚内、室内，筛孔大小为：粗筛40～48孔/cm2（粒径1.2 mm）、细筛372～476孔 /cm2 （粒径0.3mm）。
经预喷比较，将石英砂和河砂按1∶1掺和使用除锈效果最好。
喷砂用的压缩空气必须经冷却装置及油水分离器处理，以保证干燥、无油；油水分离器必须定期清理。
喷嘴到钢管表面距离以100～300mm为宜，喷砂前对非喷砂部位应遮蔽保护。
喷射方向与钢管表面法线夹角以15°～30°为宜。
喷砂除锈后、进行下一道工序前，如遇下雨或其他造成基体钢材表面潮湿的情况时，要待环境达到施工条件后，用干燥的压缩空气吹干表面水分后施工，如须重新喷砂，不可降低磨料要求，以免降低粗糙度。
砂时喷嘴不要长时间停留在某处，喷砂作业应避免零星作业，但也不能一次喷射面积过大，要考虑涂装或热喷涂工序与表面预处理工序间的时间间隔要求。
3、时间间隔除锈合格的钢管在返锈前必须进行防腐层的涂敷，一般应在4h内进行涂敷，如果湿度大间隔时间还应缩短。
4、涂料调制准备我公司采用佐敦或PPG公司生产的改性环氧涂料，涂料在使用前应预计好用量，按比例混合，充分搅拌后，在规定时间内用完。
管两端15-20cm预涂可焊锌涂料一道。
涂装前，除了前道涂层的表面要清洁、干燥外，还需注意基材温度应高于露点温度3度以上，相对湿度应低于85%，以免基材的凝露影响涂料的附着力；环境的持续温度应高于5度，保证涂料的固化反应。
管道防腐蚀工艺
管道防腐蚀工艺管道防腐蚀是指对管道表面进行处理，以防止管道受到腐蚀的一种工艺。
管道在输送介质的过程中，容易受到腐蚀的侵蚀，从而导致管道破损、漏水甚至引发事故。
因此，采用适当的防腐蚀工艺对管道进行防护显得尤为重要。
本文将重点介绍管道防腐蚀的工艺和方法。
一、喷涂法喷涂法是管道防腐的一种常用方法。
该方法通过使用喷涂设备，将防腐涂料均匀地喷涂在管道表面。
喷涂涂料可以形成一层坚固的防护膜，有效地隔离了管道与介质的接触，防止了腐蚀的发生。
喷涂法适用于各类管道，无论是金属管道还是非金属管道都可以采用该方法进行防腐。
二、绝缘法绝缘法是另一种常见的管道防腐工艺，其原理是通过在管道表面覆盖一层绝缘材料，将管道与介质隔开，起到防腐的作用。
常用的绝缘材料有玻璃钢、塑料等。
绝缘法适用于温度较高或者介质容易引发腐蚀的情况下，可以有效地防止管道受到腐蚀的侵蚀。
三、阴极保护法阴极保护法是一种利用电流原理进行防腐的方法。
该方法通过在管道表面建立一个阴极被保护体系，通过施加电流使得管道成为阴极，达到防腐蚀的目的。
阴极保护法适用于金属管道，对于大型管道工程尤为方便和有效。
四、包覆法包覆法是将管道外部包裹一层保护膜，以达到防腐的目的。
包覆材料常用的有聚乙烯、玻璃钢等。
包覆法不仅可以防止管道受到腐蚀，还可以起到保温的作用，适用于在寒冷气候条件下运行的管道。
五、化学处理法化学处理法是指通过使用化学药剂来处理管道表面达到防腐蚀的效果。
常用的化学药剂有腐蚀抑制剂、防垢剂等。
该方法适用于在介质对管道腐蚀较严重的情况下，可以有效地抑制腐蚀的发生。
六、防腐涂料法防腐涂料法是将防腐涂料涂覆在管道表面，形成一层坚固的防护膜，防止腐蚀的发生。
该方法适用于各类管道，可以有效地延长管道的使用寿命。
总结：管道防腐蚀工艺有喷涂法、绝缘法、阴极保护法、包覆法、化学处理法和防腐涂料法等多种方法。
不同的管道材质和使用环境需要选择适合的防腐蚀工艺。
管道防腐蚀的目的是为了保证管道的运行安全和稳定性，延长管道的使用寿命。
钢管防腐工法
钢管防腐工法
介绍
钢管防腐工法是一种保护钢管免受腐蚀的方法。
由于钢管常用
于暴露在恶劣环境中或者用于输送高挥发性或腐蚀性物质，防腐对
于延长钢管的使用寿命、确保安全运输至关重要。
防腐材料选择
钢管防腐的首要步骤是选择合适的防腐材料。
以下是几种常见
的钢管防腐材料：
聚乙烯（PE）：适用于一般久经阳光暴晒，无腐蚀性物质的环境。
聚丙烯（PP）：适用于一般腐蚀性物质及短期阳光暴晒的环境。
环氧树脂（Epoxy）：适用于重度腐蚀性物质及长期阳光暴晒
的环境。
防腐工法
具体的钢管防腐工法如下：
1.表面处理：在施工前，需要确保钢管表面无油污、锈蚀或其
他杂质。
可以采用喷砂、抛丸等方法对钢管表面进行处理。
2.底漆涂刷：选择适合所选防腐材料的底漆，并使用刷子或喷涂设备均匀涂刷在钢管表面。
确保底漆完全干燥后，继续下一步。
3.主涂层涂刷：涂刷所选防腐材料的主涂层，确保整个钢管表面均匀覆盖。
4.检查和修补：仔细检查涂层是否均匀、完整。
如有缺陷或涂层损坏，及时修补，以确保钢管的完全防腐性能。
5.预防措施：在完成防腐工法后，需要采取预防措施，避免对涂层造成机械性破坏或环境侵蚀。
总结
钢管防腐工法是确保钢管使用寿命和安全运输的重要步骤。
正确选择防腐材料，并采用适当的工法进行施工，可以有效延长钢管的使用寿命，提高运输的安全性。
在施工过程中，需要注意表面处理、底漆涂刷、主涂层涂刷以及检查和修补的环节，确保涂层的均匀和完整性。
管道防腐工艺
管道防腐工艺简介管道防腐工艺是在架设管道系统时采取的预防措施，旨在保护管道免受腐蚀和损坏。
腐蚀是管道系统中常见的问题，会导致管道失效和泄漏。
因此，选择适当的管道防腐工艺至关重要。
防腐工艺选项内部防腐内部防腐是通过在管道内部涂覆防腐材料来抵抗腐蚀。
以下是常见的内部防腐工艺选项：1. 涂覆剂：使用适当的涂覆剂，如环氧树脂或乙烯基树脂，在管道内部形成防腐层。
这种方法适用于小型管道或难以取下的管道。
2. 衬里材料：安装耐腐蚀的衬里材料，例如高密度聚乙烯（HDPE）或玻璃钢（FRP）管道衬里。
这种方法适用于大型管道。
外部防腐外部防腐是通过在管道外部施加防腐材料来防止外界环境对管道的侵蚀。
以下是常见的外部防腐工艺选项：1. 粘贴型防腐带：将防腐胶带粘贴在管道表面，形成一层保护层。
这种方法适用于地下管道或埋地管道。
2. 热收缩套管：使用热收缩套管覆盖管道表面，通过热收缩原理形成一层紧密的防腐层。
这种方法适用于地上暴露的管道。
3. 涂覆防护层：在管道外部涂覆特殊的防护层，例如环氧涂料或聚胺脂涂料。
这种方法适用于大型管道或需要长期保护的管道。
施工要点在进行管道防腐工艺时，以下是一些需要注意的施工要点：1. 清洁管道表面：在进行外部防腐工艺前，必须彻底清洁管道表面，以确保防腐材料能够粘附并形成有效的保护层。
2. 工艺规范：遵循相关的管道防腐工艺规范和标准，例如ASTM标准或国家标准，确保工艺的质量和可靠性。
3. 定期检查和保养：管道防腐工艺的有效性需要定期检查和保养。
及时发现并修复任何防腐层的破损或腐蚀。
总结管道防腐工艺是保护管道免受腐蚀和损坏的重要措施。
通过选择适当的内部和外部防腐工艺，并且遵循相关的施工要点，可以确保管道系统的长期安全和可靠运行。
钢管防腐涂层工艺
钢管防腐涂装工艺1、油套管防腐涂装工艺现状近期国内外常用的石油套管等无缝钢管的工厂化自动涂装工艺主要有以下四种：——工艺一：采用淋涂法，涂敷前、后及中间辊道直线输送，以形成涂膜。
然后拨叉转移，勾状链条滚动输送，钢管横向进入蒸汽烘箱，加热干燥。
——工艺二：采用静电涂装法，涂敷前、后及中间应用斜置辊道螺旋输送，以形成涂膜。
然后螺旋升降机转移提升至料架凉置，进行自然干燥。
——工艺三：钢管直线输送，采用UV涂料体系，真空涂装法，加之气流冲刷，以形成涂膜。
涂敷后马上进行UV辐射固化涂膜。
特点是涂膜的形成和固化都在两个辊轮之间完成。
——工艺四：涂装采用加热无气喷涂法，涂敷前应用辊道输送，涂敷后应用分段同步“V形齿”链条输送，以形成涂膜。
涂敷后钢管由步进机转移至横向“V形齿”链条输送机进入蒸汽烘干箱，加热干燥。
2、各种涂装工艺的比较——工艺一：由于采用淋涂法，涂膜流挂严重。
又由于辊道及链条设计不合理，涂膜存在两道纵向和多处环状擦伤。
这种工艺正在被淘汰。
此工艺的唯一可取之处是涂敷后进行了加热干燥。
——工艺二：涂膜存在流挂、通体螺旋擦伤和泛白的质量缺陷。
尤其严重的是螺旋擦伤处的涂层厚度只有规定厚度的五分之一，而且外观感觉很差。
同时该工艺存在静电打火的工艺火灾隐患，近几年已经发生了几起着火事故，对安全生产构成威胁。
没有烘干工序也是该工艺的重要缺陷。
由于这种工艺存在许多难以克服和相互制约的矛盾，使其日趋显得陈旧，已不能适应现代工厂化自动涂装的要求，将逐步退出钢管涂装领域。
——工艺三：是一种技术先进但又不很成熟的工艺。
在两个辊子之间瞬间完成喷涂及固化，其优点不言而喻。
但也存在难以克服的弱点，如：钢管表面的前处理要求极为严格，稍有不慎，附着力明显下降；UV涂料和设备价格昂贵，技术管理要求高；涂层脆，传输过程中如受磕碰，容易局部脱落，且难以补涂。
由于存在如此诸多问题使这种工艺的推广受到制约。
——工艺四：是一种近些年发展起来的技术上比较先进且相对成熟的工艺。
3pe防腐钢管防腐工艺
3pe防腐钢管防腐工艺
3PE防腐钢管是一种特殊的钢管，采用专用防腐处理工艺，进行多道涂层处理，形成多层防腐结构，使其有极佳的耐腐蚀性能，在极端环境条件下，可预防一些重要的必要设施的防腐蚀层，从而使3PE防腐钢管受到广大用户的认可和喜爱。
3PE防腐钢管的防腐处理工艺包括除油、腐蚀酸洗、化学预处理、热处理和多层聚合物涂层等步骤。
首先，除去基本钢管表面的油污，可以在钢管上覆盖均匀的硅橡胶防护涂层，防止氧化物沉积和污垢聚集。
其次，采用有机硅密封空隙和氧化物沉积，整个管道表面形成一层非常致密的聚合物涂层，该层涂层具有一定的耐热性和良好的耐腐蚀性，多层聚合物涂层形成了一个完整、稳定的防腐系统，从而达到良好的防腐性能。
最后，在钢管的外表面涂覆一层带有高抗酸碱涂料的金属生物抗腐蚀第三层聚合物涂层，形成3PE防腐钢管的防腐系统，具有非常好的耐腐蚀性，延长了钢管的使用寿命。
3PE防腐钢管的涂层具有优异的防腐效果，可以在较高的温度和湿度下长期使用，在积水状态下可以长达50年以上，确保其坚固耐用，广泛应用于化工、石油、电力、水利等一系列重要设施。
无缝钢管防腐做法
无缝钢管防腐做法
无缝钢管防腐做法
无缝钢管防腐做法
1.热浸镀锌：将无缝钢管浸入熔融的锌中，形成一层锌层，能够有效地防止钢管被氧化腐蚀。
2. 喷涂防腐漆：在无缝钢管表面喷涂防腐漆，可以有效地防止钢管被腐蚀。
3. 煤焦沥青防腐：将煤焦沥青加热到一定温度，将无缝钢管浸泡在其中，形成一层防腐蚀层。
4. 粉末喷涂：将防腐粉末喷涂在无缝钢管表面，能够有效地防止钢管被氧化腐蚀。
以上几种无缝钢管防腐做法各有优缺点，用户可以根据具体情况选择适合自己的防腐做法。
- 1 -。
钢管外防腐做法介绍
5.4 防腐蚀保护5.4.1防腐蚀处理的部位种类1）腐蚀性土壤、水环境条件对管外表面进行环氧煤沥青防腐蚀处理。
2）永久性外露的钢制结构件（如法兰短管）。
3）钢材表面进行的涂料短期防腐蚀处理（承插口钢圈等）。
5.4.2管道外表面防腐蚀保护1）范围包括指定区域的标准管、异形管和配件等管材砂浆保护层表面环氧煤沥青防腐蚀。
防腐处理为：底漆一道、面漆两道，总厚度 400μm。
需要进行环氧煤沥青防腐的范围见表 5.4-1。
表 5.4-1管道外表面防腐蚀保护范围管径桩号范围长度（ m）DN320042+188～ 43+6701482DN220043+760～ 63+500 ， 104+500～ 111+200；26440DN2000131+000 ～ 135+000 ， 146+600 ～ 160+834 ，支线、旁通线21369 3135m2）防腐涂料的技术指标⑴防腐涂料采用快干超厚浆型环氧煤沥青涂料。
环氧煤沥青涂料的技术指标，即甲组份（漆料）、乙组份（固化剂）和甲、乙两组分按比例混合后按规定方法喷涂后的漆膜的技术指标，应分别不低于《埋地钢质管道环氧煤沥青防腐层技术指标》SY/T0447 中表 3.1.2-1、3.1.2-2 和 3.1.2-3 的要求；并不低于本技术条款表 5.4-1要求。
表 5.4-2环氧煤沥青涂料应同时满足的质量指标序号项目指标备注1干燥时间—表干≤ 4h GB/T5520-19932干燥时间—实干≤ 24h GB/T5520-19933铅笔硬度≥ 3H GB/T1440-19896耐 10%NaOH ， 30 天无起泡、无开裂、无脱GB/T1730-1991落7耐 10%H 2SO4， 30 天无起泡、无开裂、无脱GB/T1730-1991落8耐磨性（ 750g， 1000r）≤ 0.1g GB/T6260-19919氯离子渗透系数， 30 天5×103mg/cm2.d GB/T1766-1989⑵ 涂料应有出厂合格证、产品说明书、批号、涂装工艺参数等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管防腐工艺介绍
◆各种涂装工艺的比较
工艺一：涂膜存在流挂、通体螺旋擦伤和泛白的质量缺陷。
尤其严重的是螺旋擦伤处的涂层厚度只有规定厚度的五分之一，而且外观感觉很差。
同时该工艺存在静电打火的工艺火灾隐患，近几年已经发生了几起着火事故，对安全生产构成威胁。
没有烘干工序也是该工艺的重要缺陷。
由于这种工艺存在许多难以克服和相互制约的矛盾，使其日趋显得陈旧，已不能适应现代工厂化自动涂装的要求，将逐步退出钢管涂装领域。
工艺二：由于采用淋涂法，涂膜流挂严重。
又由于辊道及链条设计不合理，涂膜存在两道纵向和多处环状擦伤。
这种工艺正在被淘汰。
此工艺的唯一可取之处是涂敷后进行了加热干燥。
工艺三：是一种技术先进但又不很成熟的工艺。
在两个辊子之间瞬间完成喷涂及固化，其优点不言而喻。
但也存在难以克服的弱点，如：钢管表面的前处理要求极为严格，稍有不慎，附着力明显下降；UV涂料和设备价格昂贵，技术管理要求高；涂层脆，传输过程中如受磕碰，容易局部脱落，且难以补涂。
由于存在如此诸多问题使这种工艺的推广受到制约。
工艺四：是一种近些年发展起来的技术上比较先进且相对成熟的工艺。
它克服其它工艺存在的涂膜严重流挂、擦伤、泛白、脆弱等弊病。
其产生的涂膜附着力强、柔韧、防锈效果好、极少流挂、美观完整。
该工艺还具有操作简便，配套齐全、技术管理要求低和安全的特点。
由于技术完善称之为“钢管加热无气喷涂成套技术”。
◆油套管防腐涂装工艺现状
近期国内外常用的石油套管等无缝钢管的工厂化自动涂装工艺主要有以下四种：
工艺一：采用淋涂法，涂敷前、后及中间辊道直线输送，以形成涂膜。
然后拨叉转移，勾状链条滚动输送，钢管横向进入蒸汽烘箱，加热干燥。
工艺二：采用静电涂装法，涂敷前、后及中间应用斜置辊道螺旋输送，以形成涂膜。
然后螺旋升降机转移提升至料架凉置，进行自然干燥。
工艺三：钢管直线输送，采用UV涂料体系，真空涂装法，加之气流冲刷，以形成涂膜。
涂敷后马上进行UV辐射固化涂膜。
特点是涂膜的形成和固化都在两个辊轮之间完成。
工艺四：涂装采用加热无气喷涂法，涂敷前应用辊道输送，涂敷后应用分段同步“V形齿”链条输送，以形成涂膜。
涂敷后钢管由步进机转移至横向“V 形齿”链条输送机进入蒸汽烘干箱，加热干燥。
“钢管无气加热喷涂成套技术”的先进性
“工艺一”至“工艺三”体现了传统工艺普遍存在的涂装缺陷，即涂膜严重“流挂”、擦伤、“泛白”等。
而最新“工艺四”综合地解决了这一系列问题，并形成了完善的“钢管加热无气喷涂成套技术”。
该技术具有下列技术优势。
(1)避免涂膜条状或螺旋状擦伤
九十年代后期，在国内最早由北京波罗努斯涂装设备有限公司会同北京钢铁设计研究总院的有关专家分析了钢管涂装的擦伤问题。
当时的擦伤主要表现为钢管表面宽40毫米两条纵向全长的擦伤。
针对当时引进国外的钢管涂装生产线采用涂装前后辊道输送，而且淋涂箱中部也安装辊道的设计，双方提出涂装前部辊道后部采用同步链条输送的传输方式进行无气喷涂的技术方案。
这一方案在二十一世纪初，由北京波罗努斯涂装设备有限公司在大庆总机械厂油管分厂实现，并投入生产应用。
通过实际应用证明，此工艺可有效防止钢管的纵向擦伤，涂装后只存在间隔600毫米分布的两小点齿印，加上涂料本身的自愈性，所以形成的涂膜宏观完整，用户反映很好。
进一步改进后的工艺（采取了喷涂前后段同步带齿链条的分段输送的工艺），使钢管始终与链条的“V”形齿局部接触，而且前后链条同步运动，保证了喷涂表面与支点之间的最小接触，避免了辊道输送条状擦伤的弊病，涂膜美观完整。
目前该技术水平无论在国际还是国内在当前也是比较先进的。
该技术不但先进而且成熟，已经在国内13条自动涂油线上得到验证。
至于螺旋带状擦伤的防止非常简单，去掉螺旋输送改为此办法即可。
(2)防止涂膜“泛白”
涂膜出现“泛白”的缺陷的形成机理是由于水分凝结混入涂层内部产生乳化，变成半透明的白色薄膜的结果。
其产生原因很多，如施工环境的空气湿度、涂料分散过度、分散过程温度下降、涂膜表面局部温度、涂料中含水、工件的表面温度过低、溶剂沸点或配比选择不当、雾化空气含水等。
对于钢管涂装，前三项是主要原因。
这些表现为一定条件下的一个形成过程。
作为静电涂装，涂膜“泛白”形成的主要原因，可以这样描述：在环境的空气湿度比较大、温度比较低的条件下，涂料自缝隙式静电雾化器出来后，进行分散，然后积聚于钢管表面。
在这一过程中由于涂料被过度分散为极多数量并且极其细微的涂料液滴，其比表面积很大，接触湿空气的面积很大，可以大量吸引水分子到达自己的表面，并混入涂料液流最终进入涂层内部，最终造成涂膜“泛白”的缺陷。
由以上论述可以看出，环境的空气湿度只是产生的条件，真正的原因是涂料分散过度。
为了防止出现涂膜“泛白”的缺陷，可以在环境空气湿度不变的条件下，通过控制过度分散的办法来实现。
采用加热无气喷涂法被认为是控制以上两原因的最好途径。
所谓加热无气喷涂，顾名思义，加热就是将涂料加热到某一温度后喷涂。
一般温度在40～80℃之间选择。
无气喷涂是指雾化涂料时不用压缩空气。
其雾化原理是：将液体涂料用加压泵将其加压到一定压力后，通过管道送入喷枪，经喷嘴喷出后形成高速液膜；高速液膜与空气摩擦后失稳分散为小液滴而雾化。
其雾化效果适中，不会发生分散过度，适宜管道涂装。
无气喷涂可以减少溶剂的用量，喷涂黏度高的涂料，比空气喷涂节约涂料，比静电喷涂涂料用量稍大。
但通过回收装置可以弥补这一弱点。
由于加热无气喷涂具有温度和雾化方面的优势，作为钢管涂装的最佳选择。
而这一选择工艺效果是明显的，多个厂家和多条涂装线使用的结果，始终没有发现“泛白”现象。
即使是远渡重洋涂膜也能保证良好的防锈效果。
另外无气加热涂装以后的加热干燥对防止发生“泛白”缺陷的效果也不能忽视。
(3)克服“流挂”问题
“流挂”可分为五种类型：比重型、过厚型、低黏度型、特殊形状型、
接触型。
钢管防锈涂料一般比重比较小，对于“流挂”的影响可忽略。
钢管“流挂”的主要类型是过厚型和低黏度型，次要类型是特殊形状和接触型。
由于钢管截面是圆型，接近流线形，所以涂料更便于流动，容易“流挂”，这是不可避免的，但是可以克服。
只有通过喷涂原始黏度较高的但加热后黏度降低的涂料后，随温度降低恢复较高黏度的办法，减少涂料在钢管表面的流动以克服“流挂”。
接触型“流挂”是由于钢管的支撑点接触钢管表面后，形成与钢管表面近乎垂直的接触面，导引涂料离开涂膜形成“流挂”。
这是不可避免的。
但可以通过膜厚控制减少。
所幸数量和面积很小，外观影响甚微。
至于过厚型“流挂”由于形成原因是很多的，所以必须关注的问题也是很多这是需要控制的重点，必须保证以下几点：
1.钢管必须保证一定的运行速度，而且能够在一定范围内调整。
2.钢管输送必须是匀速运动。
3.采用无气加热喷涂法，涂料的工作压力可调整，同时压力必须保持稳定。
涂料的加热温度可以调整。
4.喷嘴的型号通过实验正确选择，包括流量，喷幅宽度等参数。
5.无气自动喷枪对于钢管圆截面的位置分布均匀，对于钢管表面的角度和对钢管表面距离可以调整。
6.必须保证喷枪组中心与钢管中心一致。
7.排风风量风速与喷涂状态必须匹配。
——喷嘴的工作状态良好。
如果对于每一种规格的钢管都认真调整好以上几点，过厚型“流挂”是完全可以克服的。
问题是要建立完整的涂装工艺管理制度，以保证品种更换时，技术调整工作的有序进行。
