放样点位的基本方法

解： DAB nl q 4 30m 9.98m 129.98m
DBA nl q 4 30m 1Leabharlann .02m 130.02m1
1
Dav 2 (DAB DBA ) 2 (129.98m 130.02m) 130.00m
K DAB DBA 129.98m 130.02m 0.04m 1
（3）量取OC’的水平距离。
∆β
C
（4）计算改正距离。 CC OC tan OC
C’
（5）自C’点沿OC’的垂直方向量出距离CC’，定出C
点，则∠AOC就是要测设的角度。
量取改正距离时，如∆β为正，则沿OC’的垂直方向向
外量取；如∆β为负，则沿OB1的垂直方向向内量取。
三、测设已知高程
已知高程的测设，是利用水准测量的方法，根据已知水准点，将设计高程测设到现场作业面上。
lh
h2 2D
(0.450 m) 2 280 m
0.0001m
L D ld lt lh
80.000 m 0.009 m 0.008m (0.0001m) 79.984 m
2）在地面上从A点沿AC方向用钢尺实量79.984m定出B点，则AB两点间的水平距离正好是已知值80.000m。
目估定线方法：
仪器和工具
29 28 27 26
14.00 教学楼
18.00
已建未建
轴线控制桩
12
3
N
45
6
P
E
l 2500 3700 2600 6200
宿舍楼
教学楼
7
D
6
C
5
B
M
12
34
A
14240 3700 4100

土石方工程开挖边坡放样方法

土石方工程开挖边坡放样方法土石方工程开挖边坡放样是指根据设计要求和施工图纸，在地面或者边坡上进行实际勘测和测量，将设计坐标和高程放置在边坡上，为后续开挖工作提供准确的指导。

边坡放样一般分为平面放样和剖面放样两个部分，下面将详细介绍这两个放样方法。

一、平面放样方法：1.确定放样基准：在施工现场选择边坡基准点作为放样的基准，通常选择边坡顶部、基坑底部的固定点位作为基准点。

2.确定放样横断面：根据设计要求和图纸，确定边坡的放样横断面，并在地面上进行标注，通常采用钢钉、木桩或者喷涂标识的方式进行标记。

3.测量边坡纵断面：在放样基准点上设置测量点，通常将测量点设置在边坡顶部、边坡底部以及边坡中间。

根据设计要求，在测量点上进行高程测量，并绘制出边坡的纵断面图。

4.确定边坡边界：根据设计图纸上的边坡边界线，在地面上使用红色绳线、喷涂线等方式，将边坡的边界线标示出来。

二、剖面放样方法：1.确定剖面线位置：根据设计图纸上的剖面线位置，用钢钉在地面上进行标注。

2.测量剖面高程：在剖面线上设置测量点，根据设计要求进行高程测量，并在剖面图上绘制高程线。

3.制作放样剖面图：根据实际测量结果，将剖面上的高程点绘制成等距离或等高程线，并在图上标注相关信息。

4.标注边界线：根据设计图纸上边坡的边界线，在剖面图上进行标记，通常采用红色线或者红色标记点进行标示。

以上是土石方工程开挖边坡放样的基本方法，通过放样可以准确地控制边坡开挖的位置和高程，确保施工的准确性和安全性。

在放样过程中，需要注意准确测量和标注，以及合理使用工具和设备，严格按照设计要求进行操作。

最后，对放样结果进行检查和验证，确保其准确性和可靠性。

《点位放样》课件

仪器放样
使用测量仪器将标识点位放样到实地。
检查与调整
放样后进行检查和调整，确保满足精度要求。
03
点位放样的方法与技巧
常用方法
极坐标法
通过已知的点位和角度，计算目标点的位置。这种方法适用于已知起始点和目标点的位置和方向
的情况。
直角坐标法
通过已知的坐标系，计算目标点的位置。这种方法适用于大面积
详细描述
在道路工程建设中，点位放样是确定道路中心线、边线、平交道口等关键点的位置。通过实地放样，确保道路线形符合设计要求，为后续的道路施工提供准确的基准。
水利工程中的点位放样
总结词
保障水利设施的精确布局
详细描述
在水利工程建设中，点位放样用于确定水工建筑物如坝址、闸门、渠道等的位置。通过精确的点位放样，保障水利设施的精确布局，确保水利工程的安全性和稳定性。
适用场景
01
02
03
04
建筑工程
在建筑工程中，点位放样用于确定建筑物的平面位置和高程
。
道路工程
在道路工程中，点位放样用于确定道路的中线位置和道路横
断面的高程。
水利工程
在水利工程中，点位放样用于确定水工建筑物的平面位置和
高程。
其他工程
除了上述工程外，点位放样还广泛应用于桥梁、隧道、管道
等工程中。
标准化与规范化
制定统一的点位放样标准
01
制定统一的点位放样标准，规范测量方法和流程，提高测量精
度和可靠性。
建立完善的培训体系
02
建立完善的培训体系，提高测量人员的技能和素质，确保点位
放样的准确性和可靠性。
推广标准化的测量工具
03

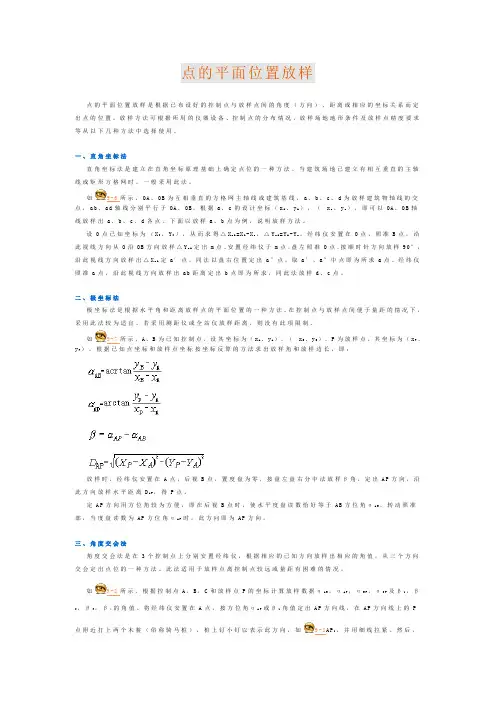

51点的平面位置放样

点的平面位置放样点的平面位置放样是根据已布设好的控制点与放样点间的角度（方向）、距离或相应的坐标关系而定出点的位置。

放样方法可根据所用的仪器设备、控制点的分布情况，放样场地地形条件及放样点精度要求等从以下几种方法中选择使用。

一、直角坐标法直角坐标法是建立在直角坐标原理基础上确定点位的一种方法。

当建筑场地已建立有相互垂直的主轴线或矩形方格网时，一般采用此法。

如9-6所示，O A、O B为互相垂直的方格网主轴线或建筑基线，a、b、c、d为放样建筑物轴线的交点，a b、a d轴线分别平行于O A、O B。

根据a、c的设计坐标（x a、y a），（x c、y c），即可以O A、O B轴线放样出a、b、c、d各点。

下面以放样a、b点为例，说明放样方法。

设O点已知坐标为（X0、Y0），从而求得△X o a=X a-X o，△Y o a=Y a-Y o。

经纬仪安置在O点，照准B点，沿此视线方向从O沿O B方向放样△Y o a定出m点。

安置经纬仪于m点，盘左照准O点，按顺时针方向放样90°，沿此视线方向放样出△X o a定a′点，同法以盘右位置定出a″点，取a′、a″中点即为所求a点。

经纬仪照准a点，沿此视线方向放样出a b距离定出b点即为所求，同此法放样d、c点。

二、极坐标法极坐标法是根据水平角和距离放样点的平面位置的一种方法。

在控制点与放样点间便于量距的情况下，采用此法较为适宜。

若采用测距仪或全站仪放样距离，则没有此项限制。

如9-7所示，A、B为已知控制点，设其坐标为（x A、y A），（x B、y B）。

P为放样点，其坐标为（x P、y P）。

根据已知点坐标和放样点坐标按坐标反算的方法求出放样角和放样边长，即：放样时，经纬仪安置在A点，后视B点，置度盘为零，按盘左盘右分中法放样β角，定出A P方向，沿此方向放样水平距离D A P，得P点。

定A P方向用方位角较为方便，即在后视B点时，使水平度盘读数恰好等于A B方位角αA B。

工程施工放样施工方法

工程施工放样是工程建设中的一项基础工作，其目的是将设计图纸上的建筑物、构筑物的平面位置和高程按照设计要求，以及一定的精度在实地标定出来，为施工提供依据。

本文将介绍几种常用的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的各个控制点坐标，通过测量仪器测设到实地上的方法。

具体步骤如下：1. 在控制点上架设全站仪并对中整平，输入测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

2. 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

3. 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

4. 在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。

5. 记录员转动仪器点和拟放样点坐标反算出测站点。

二、极坐标法极坐标法是利用点位之间的边长D和角度Q关系进行测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离和角度。

2. 根据测量得到的距离和角度，计算待放样点的坐标。

3. 在待放样点上设立标志，完成放样。

三、直接坐标法直接坐标法是根据点位设计坐标直接进行点位测设的方法。

具体步骤如下：1. 根据设计图纸，计算出待放样点的坐标。

2. 在实地上架设全站仪，照准待放样点，调整全站仪的坐标，使其与待放样点的坐标一致。

3. 在待放样点上设立标志，完成放样。

四、距离交会法距离交会法是利用点位之间的距离交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离。

2. 在待放样点上设立标志，并测量标志与已知点之间的距离。

3. 根据测量得到的距离，计算待放样点的坐标。

4. 在待放样点上设立标志，完成放样。

五、角度交会法角度交会法是利用点位之间的角度交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的角度。

施工放样的方法和精度分析

路漫漫其悠远
在ΔABA’中
路漫漫其悠远
由于δ的大小与θ有关，且我们无法确切地知道θ的数值，因此可取θ的变化范围内的均方根值作为对中误差的影响。θ的变化范围为[0，3600]。
路漫漫其悠远
如e=5mm,s=100m,m对=7".3 e=25mm,s=100m,m对=3"为了减弱对中误差的影响，除精细操作外，还应选取较长的后视边。
路漫漫其悠远
（4）调焦误差的影响根据研究，望远镜改变对光时，对于视线的影响
可达1.2″。因此，在10m至200m的范围内应用经纬仪对光肘，可取视准轴的变化为1″～2″。如果放样点位至仪器的距离为 100m，则此误差为 0.5～ lmm。
应用经纬仪设置方向线的中误差影响应为：
路漫漫其悠远
综上所述，由于方向线1－1′的误差影响而使放样点位C所发生的误差为：
路漫漫其悠远
对中误差e对P点的影响在两坐标轴方向上的误差分别为
路漫漫其悠远
路漫漫其悠远
2．测角误差对放样点位的影响
3．量距误差时放样点位的影响当放样离较短，采用钢卷尺丈量时， μ为钢卷尺单位长度的误差若放样距离较长，采用测仪测定s时，
其中，a的固定误差，b为比例误差系数。
路漫漫其悠远
4.在地面上标定点位的误差τ 综上所述，P点的中误差为：
同理，由于方向线2一2′的误差影响而使放样点位C所发生的误差为：
路漫漫其悠远
3．标定放样点位的误差。 τ的大小决定于标定的方法。在工业与民用建筑
中，通常用铁钉或铁针来标定点位。如果用经纬仪能直接看到铁钉，则其标定的误差大约为1.5～2mm 。
总误差应为：
路漫漫其悠远
ξ6－6轴线交会法一、放样方法

点的平面位置的测设方法

提高测设精度的方法
使用高精度测量仪器
选择精度高、稳定性好的测量仪器。
掌握正确的观测方法
严格按照操作规程进行观测，避免人为误差。
多次测量求平均值
对同一观测点进行多次测量，取平均值以减小误差。
外界条件控制
在适宜的天气和环境下进行测量，避免恶劣天气和环境的影响。
精度控制的注意事项
定期校准测量仪器
确保测量仪器处于良好状态。
确定基础位置和深度
在建筑工程中，基础的平面位置和深度对于建筑物的稳定性和安全性至关重要。通过精确的测设，可以确保基础的位置和深度符合设计要求，从而保证建筑物的安全。
道路工程中的应用
确定道路中线位置
在道路工程中，中线的位置决定了道路的走向和长度。通过测设点的平面位置，可以精确地确定道路中线的位置，确保道路按照设计要求进行施工。
确定道路交叉口位置
道路交叉口的位置对于道路的通行能力和交通安全至关重要。通过测设点的平面位置，可以确定交叉口的准确位置，优化交叉口的几何设计，提高道路的通行效率和安全性。
水运工程中的应用
确定港口位置
在港口工程中，港口的平面位置决定了船舶的进出和停泊。通过测设点的平面位置，可以确定港口的最佳位置，提高港口的运营效率和安全性。
度，以满足工程要求。
简便原则
在保证精度的前提下，应尽量选择简便的测量方法和设备，
以提高工作效率。
安全原则
在测设过程中，应充分考虑安全因素，采取必要的安全措施
，确保测量人员的安全。
合规性原则
测设工作应符合相关法律法规和标准的要求，确保测量成果
的合法性和合规性。
测设点的平面位置的
02
方法
直角坐标法

点的平面位置放样-注意事项

点的平面位置放样-注意事项
点的平面位置放样是一种常见的绘图方法，用于表示一个或多个
点在平面上的位置。

在进行点的平面位置放样时，需要注意以下几点：
1. 点的放置要准确。

在将点放置在平面上时，应该根据实际要
求和尺寸要求，精确测量并标定点的坐标位置。

避免因放置不准确而
导致整体绘图不准确。

2. 点的编号应清晰可辨。

为了方便查找和标识每个点，应该为
每个点分配一个独一无二的编号。

编号应该写在点的附近，并且清晰
可辨，防止混淆和误读。

3. 点的连接线条要规范。

如果需要连接多个点来表示某种关系
或形状，应该使用规范的线条来连接点。

连接线条的样式、粗细和颜
色应该统一，以保持整体绘图的美观和清晰度。

4. 维护图纸的整洁。

在进行点的平面位置放样时，应该保持图
纸的整洁，并把被修改的点、线条或标记擦除干净，以避免混淆和误读。

5. 注意比例和尺寸。

在平面位置放样时，应该根据实际需要和
比例要求，合理选择绘图纸的比例和绘图尺寸。

同时，还要保证点的
大小和线条的粗细在放大或缩小时保持适当的比例。

总之，在进行点的平面位置放样时，应该确保点的放置准确、编
号清晰，连接线条规范，图纸整洁，并注意比例和尺寸的统一。

这样
可以保证绘图的准确性和美观性。

测设地面点平面图位置的基本方法

测设地面点平面图位置的基本方法测设放样点平面位置的基本方法有：直角坐标法、极坐标法、角度交会法、距离交会法。

一、极坐标法放样极坐标法是在一个控制点上，以已知方向线为后视边，顺时针方向测设一个水平角，在前视边长，从测站点起测设一段设计距离，来确定设计点的平面位置。

例：已知A （Xa ，Ya ），B （Xb ，Yb ），放样P （Xp ，Yp ）点。

首先计算放样数据：B A B y -y 1tan x -ABAx θ-= P A p y -y 1tanx -AP A x θ-=Ap D = 如图3.1所示，AB 为已知方向线，P 为设计点，放样时先在极点A 安置经纬仪，后视B 点，顺时针方向测设已知角β；在前视方向线上，从A 点起放样设计距离Ap D ，则终点就是设计点P 的位置。

根据A 、B 、P 点的平面坐标，利用坐标反算公式，可以计算AB 、AP 边的坐标方位角并求出水平角β以及边长Ap D 。

二、直角坐标法放样当施工场地布设有建筑方格网或彼此垂直的轴线时，可以根据已知两条互相垂直的方向线来进行放样。

该法具有计算简单、放样方便等优点。

如图3.2所示，施工现场布设有200m ×200m 的建筑方格网，某厂房4个交点的坐标为已知，现以角点1为例说明放样方法：根据角点1的设计坐标计算出纵横坐标差1x ∆、1y ∆ ；先将经纬仪安置在方格网的角点M 上，正镜，找准另一个角点Q ，沿此方向线从M 点用钢尺测设距离1y ∆，标定终点N ；再将一切移置于N 点，后视，找准M 点，用正倒镜测设直角，在标定的垂线上，从N 点测设距离1x ∆，即可标定1点。

其它角点2、3、4可以用同样方法测设。

最后，应测量1-2、2-3、3-4、4-1边的长度，以检验放样长度与设计长度之差是符合规范要求。

三、角度交会法大中型混泥土拱坝、深水中的桥墩和高层建筑物定位时，由于结构物的尺寸较大，形状复杂，直接测设距离困难，因此，可采用前方交会法放样，它是工程建设中常用的一种放样方法，现将放样方法及其精度介绍如下。

施工放样的基本方法

650.00 m 620.00 m 30.00 m
Ⅳ
建筑物的宽度 xc xa
Ⅰ
测设a点的测设数据（Ⅰ点与a点的纵横坐标之差）：
yⅠa
xⅠa xa x 620.00 m 600.00 m 20.00 m yⅠa ya y 530.00 m 500.00 m 30.00 m
• 直角坐标法要求控制点的连线与待测设点之间的连线平行，当施工控制测量采用建筑基线或方格网等方法时采用此法 • 极坐标法利用测设水平角和距离来测设点的平面位置，当使用钢尺测设距离时，要事先进行场地平整，以便于量距
• 角度交会法只测设角度，不测设距离，所以当待测点远离控制点且不便量距时，可采用此法。
例：已知试计算测设数据β和DAP。
x A 348.758 m
458.000 m 433.570 m 解： y AP arctan AP arctan 370.000 m 348.758 m x AP 485934 AB AP 1034848 485934 544914
A
C
a.沿AC方向量20m得B ´点；
b.往返丈量AB´;
如DAB ´ =19.998m，DB ´ A=20.000m，D平均=19.999m
c.△D=D-D平均 ,向外改正1mm得B点
8
2、精确的钢尺测设法
用检定过的钢尺；使用经纬仪定线；根据已知水平距离D，经过△ll、 △lt和△lh后, 计算出实地测设长度D′(在钢尺上)。
A
hAB HA HB
大地水准面
13
B
例：欲在深基坑内设置一点 B，使其高程为H。地面附近有一水准点R，其高程为HR。

点的平面位置的放样方式

点的平面位置的放样方式施工之前，需将图纸上设计建（构）筑物的平面位置测设于实地，其实质是将该衡宇诸特点（例如各转角点）在地面上标定出来，作为施工依据。

放样时，应依照施工操纵网的形式、操纵点的散布、建（构）筑物的大小、放样的精度要求及施工现场条件等因素，选用合理的，适当的方式。

（一）直角坐标法用已知坐标差△x、△y测设点位。

当依照建筑方格网或矩形操纵网放样时，采纳此法准确、简便。

如图10-21，已知某厂房矩形操纵网四角点A、B、C、D的坐标，设计总平面图中已确信某车间四角点一、二、3、4的设计坐标。

现以依照B点测设点1为例，说明其放样步骤：1．先算出B与点1的坐标差：2．在B点安置经纬仪，对准C点，在此方向上测设距离值△x B1得E点。

3．在E点安置经纬仪，对准C点，用盘左、盘右位置两次向左测设90°角，在两次平均方向E1上从E点起测设距离值△x B1，即得车间角点1。

4．同法，从C点测设点2，从D测设点3，从A点测设点4。

5．检查车间的四个角是不是等于90°,各边长度是不是等于设计长度，若误差在许诺范围内，即以为放样合格。

（二）极坐标法本法系依照已知水平角度和水平距离测设点位。

测设前须依照施工操纵点（例如导线点）及测设点的坐标，按坐标反算公式求出ij 方向的坐标方位角αij和水平距离D ij再依照坐标方位角求出水平角。

如图10-22，水平角β=αAP-αAB,水平距离为D AP。

求出放样数据β、D后，即可安置经纬仪于操纵点A，测设β角，以定出AP方向。

在AP方向上，从A点起用钢尺测设水平距离D AP定出P点的位置。

设计建筑物上各点测设以后，应按设计建筑物的形状、尺寸检核角度和长度误差，若在许诺范围内，才以为放样合格。

（三）角度交会法该法是在两个已知点上设站，以两个已知得水平角度测设放样点位的方式，适应于许多场合。

但必需有第三个方向进行检核，以避免放样发生错误。

如图10-23，A 、B 、C 为三个操纵点，其坐标为已知，P 为待放样点，其设计坐标亦为已知。

地面点平面位置的测设方法.

B
Q
R
△y P △x O
S
A
《实用工程测量》
二、极坐标法
1、首先计算放样数据DAP和β（图中为∠BAP）
AP
arctan
yP xP
yA xA
AB
arctan
yB xB
yA xA
B
αAB
P

AP AB
DAP
(xP
xA)2
(yP
yA)2
αAP A
《实用工程测量》
2、测设步骤：
(1)将经纬仪安置在A点，按顺时针方向测设 ∠BAP=β，得到AP方向；
(2)由A点沿AP方向测设距
A
离DAP,即可得到P点的平面位置。
B P
《实用工程测量》
三、角度交会
根据两个角度测设点的平面位置。此法适用于受地形限制或量距困难的地区测设点的平面位置。
(1)如下图所示，根据控制点A、B、 C和放样
点P的坐标，计算β1、 β2、 β3角值。
A
6 4
重心 b
P
2
P c
5
a
1
3
C
B
《实用工程测量》
4 6
由于有放样误差，由此产生的这
2
三个交点就构成了误差三角形。
(2)将经纬仪安置在控制点A上，后视点B，
当时这，误可差取三误角差形三的根A角P边据方形长已向的不知线重水，超心平在过作角A4Pβ方c为m1向盘1线左上盘的右P取点重平附心均近P 值插5放2根样测出
任务六地面点平面位置的测设方法
点的平面位置放样常用方法有直角坐标法、极坐标法、角度交会法和距离交会法等四种。至于选用哪种方法，应根据控制网的形式、现场情况、精度要求等因素来选择。

工程施工放样方法

工程施工放样是工程建设中不可或缺的重要环节，它将设计图纸上的建筑物的平面位置和高程按照一定精度标定在实地，为施工提供依据。

本文主要介绍了几种常见的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过全站仪的显示和计算功能，得出放样点的具体位置。

全站仪坐标法的优点是精度高、速度快，能大大提高施工效率。

二、极坐标法极坐标法是利用全站仪测量角度和距离，通过计算得出放样点的坐标。

该方法的优点是操作简单，但精度相对较低，适用于施工精度要求不是很高的工程。

三、直接坐标法直接坐标法是利用全站仪直接测量放样点的坐标，不需要进行复杂的计算。

该方法的优点是直观、简单，但需要精确的测量控制点坐标，对施工人员的要求较高。

四、GPS RTK法GPS RTK法是利用GPS信号进行实时差分定位，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过GPS接收机显示和计算功能，得出放样点的具体位置。

GPS RTK法的优点是精度高、速度快，不受地形地貌限制，但设备成本较高。

五、交会法交会法是利用全站仪测量两个已知控制点和放样点之间的角度和距离，通过计算得出放样点的具体位置。

该方法的优点是适用范围广，但精度相对较低，需要精确的控制点坐标。

六、数字放样法数字放样法是利用计算机和全站仪配合，将设计图纸上的建筑物信息输入计算机，通过计算机软件进行处理，生成放样数据，再通过全站仪进行实地放样。

该方法的优点是精度高、自动化程度高，但需要专业的计算机软件和设备。

综上所述，工程施工放样方法多种多样，施工人员应根据实际工程的需要，选择合适的放样方法。

同时，为了保证放样的精度，还需要对施工人员进行专业的培训，确保他们掌握正确的操作方法。

此外，施工过程中还要注意对放样设备的维护和检查，确保设备的精度和稳定性。

直角坐标法进行点位放样的流程

直角坐标法进行点位放样的流程点位放样是建筑施工过程中的一项重要工作，是为了使图纸上的设计能够真正体现在建筑物之上。

直角坐标法是目前应用较多的一种放样方式，下面整体详细介绍直角坐标法进行点位放样的流程。

一、建筑测量数据采集建筑测量数据采集是点位放样工作的第一步，也是非常关键的一环。

该步骤的目的是通过测量已有的建筑结构，获取到建筑平面图中各个元素的准确坐标及方位等重要数据，以作为放样的基础数据和依据。

1.测量工具准备主要包括全站仪、丈量尺、测角器、激光测距仪等。

2.测量方式建筑测量主要有两种方式：1）全站仪精确测量，该方法测量精度高，适合于大型建筑物的测量；2）现场地面消去法，该方法适用于小型建筑物的测量。

3.要点记录测量时要点位置及其坐标、定位点、基础柱位置、墙体底部及顶部高度等基本信息，并将其绘制到测量图上，为后续工作提供依据。

二、建筑物平面图设计建筑物平面图设计是建筑施工中的一项核心工作，它是建筑总体规划的体现。

平面图设计应该满足建筑的功能需求，同时也需要满足施工方面的要求。

1. 建筑设计建筑总体规划、结构设计、材料清单等相关资料的整理，明确建筑的构造形式、材料用量等基本信息。

2. 平面图设计根据建筑设计的要求，制定出建筑物的平面图，包括地面平面图和立面图等，为后续的放样作业提供基础数据。

3. 细节设计对平面图进行进一步的完善，包括门窗位置、插座位置、卫浴设施等细节部分，使平面图更加具体、细致，为后续的放样作业提供更具体的依据。

三、建筑物平面图到现场放样建筑平面图设计完成之后，需要将其转化为现场借助道具实施的放样计划。

具体步骤如下：1. 建筑平面图校对对平面图进行校验，与现场实际情况进行比对，确定平面图的正确性。

2. 计算建筑物各点坐标根据平面图，计算建筑物各个关键点的坐标，包括起始点、终止点等，利用计算机进行计算，并列出坐标表格。

3. 在现场设置控制标志物根据平面图计算出的建筑物各个关键点的坐标，在现场设置控制标志物，以充分控制建筑物的定位精度。

平面施工放样的方法

一、关于施工放样施工放样(setting out)把设计图纸上工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作称为施工放样(也称施工放线)。

从这个解释我们可以看出，施工放样包含两部分：1、计算图纸上工程建筑物的平面位置(xy)和高程(H)；2、用一定的测量设备和方法将XYH 测设到实地上去。

因此，施工放样是否正确，也包含两部分：1、XYH是否计算正确。

个人认为，计算能力是工程测量人员的核心技术能力，不管是先计算再测量(施工放样)，还是先测量后计算(数据处理，如控制测量)，计算在工程测量工作中都占极大的成份，计算的结果直接决定测量结果的正确性。

2、测量设备和方法是否正确得当。

不同的设备测量精度也不相同，需要什么样的精度就应当采用满足要求的测量设备。

比如一、二等水准测量采用ds3水准仪行吗？要求精确到mm的长基线测量采用皮尺测量可行吗？在测量工作中，我们首先要知道测量需求是什么，需要达到什么样的精度，从而选择符合精度要求的测量设备。

关于测量方法的选择，不同精度要求或不同施工要求，都对应不同的测量方法。

比如在平面导线的控制测量中超过三个方向的观测应当使用全圆观测法，在二等水准测量中应当进行往返观测等；路基的施工放样和桥梁工程的施工放样不同等等都说明测量方法的重要性，正确的方法才能获得正确的结果。

二、测量前的检查工作1、棱镜常数是否设置正确棱镜常数对于不同的棱镜来说，有不同的棱镜常数，如果设置不正确，直接导致测距错误。

2、温度、气压是否设置在《平面测量：认识全站仪》中，我们介绍了温度、气压对测距的影响，在施工放样前，应检查确认设置的正确性。

3、2c值大小的确认在施工放样中，我们绝大多数时候测角仅测了半个测回，2c的大小直接决定了测角的准确性。

如果平面放样要求精度较高，应做实际的2c 值改正或采取正倒镜分中的办法消除或减小2c值的影响。

在房建中，一些测量人员反映90度角测不准的原因就在这里了。

平面坐标放样方法

平面坐标放样方法
1. 嘿，你知道吗？极坐标放样法就像是给你一个超级指南针！比如说，在建造一座酷炫的摩天轮时，我们就可以用极坐标放样法精准地确定每个支柱的位置，厉害吧！
2. 哇哦，直角坐标放样法可是非常常用的呢！这就像搭积木一样，按部就班地确定每个点的位置。

就好比建房子，通过直角坐标放样法能让房子稳稳地矗立起来呀！
3. 嘿呀，角度交会放样法就有点像玩拼图游戏啦！比如我们要在广场上布置一个特别的图案，角度交会放样法就能发挥大作用啦，能让图案完美呈现呢！
4. 哈哈，距离交会放样法，这可是个好帮手呀！就像警察叔叔抓坏人，通过各种线索确定坏人的位置。

比如在布置一个大花园的时候，我们能靠它来确定每棵树的精确位置哟！
5. 哇塞，全站仪放样法，这可真是高科技啊！就如同拥有了一双千里眼。

像修一条长长的高速公路，全站仪放样法能确保路线又直又准确呢！
6. 哟呵，GPS 放样法，这简直太厉害了！就像是给你装上了定位导航。

比如在广阔的田野里进行测量工作，GPS 放样法能快速又精确地找到每个点呢！
7. 哎呀呀，后方交会放样法，这可是很巧妙的呀！就好像是找到了解开谜题的关键。

比如说在复杂的地形中要建一个设施，后方交会放样法就能帮我们搞定位置的确定呢！
我的观点结论：平面坐标放样方法真是多种多样，各有各的厉害之处，在不同的场景中都能发挥巨大的作用呀！。
