PAM加药装置与脱水机配套选型计算书
PAM加药装置基本配置
P A M加药装置基本配置集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
P A M加药装置基本Array配置：
设备运行费用计算：市面上根据分子量大小不一样，价格在9000-15000/吨不等。
产品主要卖点：1、设备配备三个搅拌机，保证每一个溶药腔都有。
（有的厂家为了降低成本，只配两个搅拌机，第三个不加，这样第三个溶药腔内就容易形成沉淀，造成泵的堵塞。
）
2.搅拌机上配备卧式蜗轮减速机，使用寿命长。
另外我们采用的是双层桨叶（别人用的是百线针轮
的），让搅拌更加充分均匀。
3.螺旋给料机上加了一个变频器，来控制转速。
确保使用寿命可长达20年。
4.三个腔体间我们每道间隔使用的是两块钢板，分别在第一块的底部和第二块的上部留有开口，代替了之前的管子点焊工艺，让溶液更容易进入下一个药腔。
5.三立方的腔体我们采用的三毫米厚的不锈钢。
污水处理工程PAM配药装置需求书
****************发电项目污水处理工程PAM配药装置采购技术需求书2020年5月一、项目概述项目名称：****************发电项目污水处理工程招标单位：****************有限公司项目地址：****************供货范围：包括设备的设计、生产、供货、安装指导、调试指导、验收、质保、技术服务等相关内容投标人要求：投标人须为所投设备制造商或代理商。
如非所投设备制造商的，供货时需提供所供设备制造商售后服务承诺文件。
二、设备技术性能参数2.1 设备概述采购一台PAM配药装置用于配制****************发电项目污水处理工程脱水机所需的药剂。
1.2 设备参数表第 3 页共7 页注：1、设备要求零泄漏量。
2、以上配置为最低要求，投标人若有更佳的方案对于以上有关参数配置可提出修改建议。
3、供货时间：所有货物需在合同签订之日起50个日历日之内送达项目工地现场（****************）（具体以招标方通知为准）第 4 页共7 页二技术要求2.1 投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。
所有部件应有在相似操作条件下使用的成功经验，未经招标人同意，不得使用样机或试制产品。
2.2 投标人应提供详细的供货清单（包括电气和仪表），清单中依次说明型号、数量、产地、生产厂家（分包商）等内容。
2.3投标人应提供所有安装和检修所需专用工具和消耗材料等。
2.4投标人提供随机备品备件及清单，随机备品备件所需费用已包括在合同设备价内。
2.5投标人提供的产品如为外购件，外购件制造厂应有生产资质，投标人应提供外购件的分包商名单供招标人认可。
2.6 对于属于招标范围内设备运行和施工所必须的部件（包括电气和仪表）及专用工具、检修机具，即使本协议未列出或数目不足，投标人仍须在执行合同时免费补足，满足各个系统和整机组的完整性，保证整机组的使用性能。
2.7招标人有权派代表到投标人工厂和分包及外购件工厂检查制造过程，检查按合同交付的货物质量，检验按合同交付的元件、组件及使用材料是否符合标准及其它合同上规定的要求，并参加合同规定由投标人进行的一些元件试验和整个装配件的试验。
PAM加药装置说明书
PAM加药装置操作维护手册XXXXXX有限公司目录一、加药装置的组成 (1)二、加药装置的使用 (1)三、加药装置的维护 (2)四、常见故障及排除方法 (3)一、加药装置的组成PAM加药装置由溶解箱、若干管道、阀门等组成。
配置计量泵分为使用和备用的，这样方便用户在不停机的状态下进行检修、更换配件。
本装置主要部件有：溶解箱、搅拌机、计量泵、管道过滤器、回流管道及吸药管道及吸药管道，出药管道、溶解箱溢流管、放空管及必要的管道阀门和配件、安全所需的管件及阀门。
说明：PAM存储量按7天用量考虑，即450kg。
生产废水PAM投加计量泵1200L/h,压力0.3MP；污泥系统PAM投加计量泵100L/h,压力0.3MP；搅拌器由电机、减速器、搅拌棒组成，电机功率为1.1KW；装置所有部件包括工作平台、扶手等均安装在同一个碳钢底盘上。
二、加药装置的使用用户按照投加料溶液的比例来配置药剂，通过计量泵来精确投加：1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。
2、连接计量泵的电源:(1)、打开电控柜接线盒，将符合计量泵电动机要求的三相四线制电源线接入对应的接线端子。
(2)、通过控制操作开关瞬时启动搅拌机，观察电动机转向，若转向正确，固定好接线盒。
若转向不正确，调整相序后再固定好接线盒。
3、关闭排污阀。
将药液容器加满药液。
4、开启加药系统的阀门，启动计量泵。
特别注意：1、加药时，打开启动计量泵（应确保此计量泵及相关管路畅通完好）对应的一路管路，关闭另一路管路。
2、装置顶部设有溢流管，防止药液的溢流，通过排污管路流出。
3、在加药计量泵的入口处设有管式过滤器，防止大颗粒固体物质进入计量泵，将计量泵损坏。
三、加药装置的维护加药装置的管路应随时保持畅通，定时不定时地对装置各连接部位、过滤器、进料口、出料口等进行检查，观察这些部位是否有沉积物质，如发现这些症状，应及时加以清理。
要定期检查计量泵进料口是否堵塞，对管线、过滤器定期清洗，以防堵塞。
污水处理工程PAM配药装置需求书
项目名称：****************发电项目污水处理工程招标单位： ****************有限公司项目地址：****************供货范围：包括设备的设计、生产、供货、安装指导、调试指导、验收、质保、技术服务等相关内容投标人要求：投标人须为所投设备创造商或者代理商。
如非所投设备创造商的，供货时需提供所供设备创造商售后服务承诺文件。
采购一台 PAM 配药装置用于配制****************发电项目污水处理工程脱水机所需的药剂。
序号1安装位置进水车间设备名称PAM 配药装置PAM 配药装置介质特征工作环境性能要求配置要求型号规格及主要技术特性介质：PAM 溶液含固率：0. 1~0.5%温度：5~40℃PH：6~9安装位置：室内环境温度：5~40℃配药量：4.5m³/h药剂浓度：0. 1~0.4% (可调)干粉投加量：4.5~18kg/h(可调)加药系统：两箱式，包含配药箱、储药箱、干粉储罐、吸粉器、干粉投加器、给水系统、电控系统；配药箱及储药箱有效容积：≥4.5m³；干粉输送方式：水力输送；配自来水增压泵，且设旁路可不经增压泵；工作制：24 小时连续运行；自控要求：PLC 控制+触摸屏，包括但不限于液位控制，自来水管上的电磁阀的启闭，PAM 投加系统运行、搅拌单位套数量1第3 页共7 页机电要求材质要求机启闭、自来水增压泵启闭；功率：2.2kW电压：380VAC防护等级：IP54绝缘等级：F 级SS304注：1、设备要求零泄漏量。
2、以上配置为最低要求，投标人若有更佳的方案对于以上有关参数配置可提出修改建议。
3、供货时间：所有货物需在合同签订之日起 50 个日历日之内送达项目工地现场(****************) (具体以招第4 页共7 页2.1 投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。
所有部件应有在相似操作条件下使用的成功经验，未经招标人允许，不得使用样机或者试制产品。
PAM加药系统技术说明2024版
PAM加药系统技术说明1.1 用途：制备浓度为0.3%的PAM溶液，通过稀释系统稀释至0.1%后，由加药系统加至指定位置。
1.2 供货范围PAM自动加药装置是设计用于粉状物料的全自动连续配制和投加系统，从粉剂到配制好的溶液，整个过程均达到全自动、安全、连续运行。
全自动加药装置一体化自动加药装置干粉按要求的投加量(设定螺杆转速)从料斗进入混合器，通过润湿后进入混合槽进行稀释（设定进水流量），达到要求浓度的溶液。
稀释后的溶液流经熟化槽，再进入储存槽，由计量泵将药液输送至指定点。
螺杆泵每套包括泵体、调速电动机带独立风扇（带干运转保护器）、撬座、联轴器、保护罩以及撬座内所有辅助设备；提供进出口配套法兰、螺栓及安装附件等安全和有效运行所必需的附件。
螺杆泵需耐磨耐腐蚀。
1.3 设计和现场条件（1）工作介质：0.3%及0.1%浓度PAM溶液。
（2）室内安装，防护等级IP55，绝缘等级F级。
（3）每套各配PLC控制箱，并能控制PAM加药泵，PLC控制箱预留TCP/IP通讯接口。
（4）箱体形式：三箱式。
（5）运行方式：间断或连续运行。
1.4 性能和结构A、工作原理粉状固相絮凝剂通过一个特制螺旋在额定转速下按进水流量准确可靠地按比例投加，送入混合器中，可以连续不断地配制需要投加浓度的药液。
溶液箱分为三段，第一段为预制溶解部分，后两段为熟化老化部分，溶液最后进入贮药箱内，经计量泵即可投加。
B、总体结构本机主要由：料斗、定量干粉投加器、给水系统、支架、搅拌机与溶液箱系统、电控系统、扶梯组成。
（1）料斗由钢板焊接而成，根据用户要求，斗的大小有几种规格与之配套，以适应不同用户的需要。
（2）干粉投料器：投料器固定在支架上，高分子聚合物通过特制的螺旋输入到进水系统的混合器内，此螺旋由无级变速机拖动蜗轮减速器驱动，进料速度由变速机上的手轮来调节，一个36W的加热器被固定在投料器的出料管上，起到恒温防潮作用。
（3）进水系统是指压力水进入混合器内的系统流程，它包括以下部分：a、电接点压力表：表盘上显示进水管内压力，供水水压超出设定压力值时，信号反馈给电控系统，表明水压不足或水压过大，从而控制进料器停机并报警。

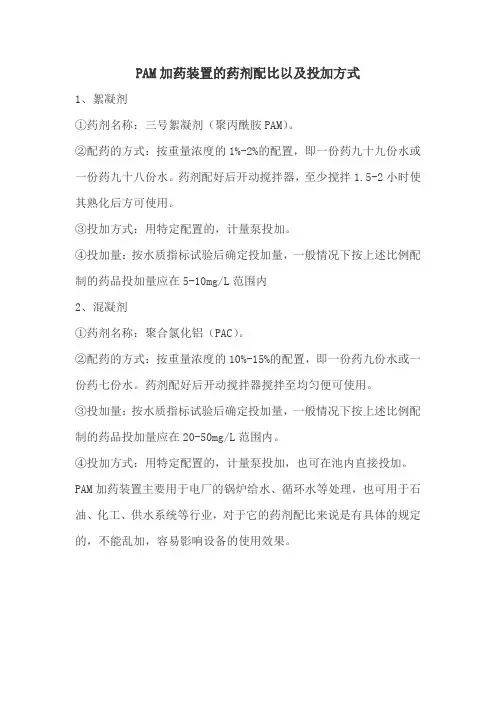

PAM加药装置的药剂配比以及投加方式
PAM加药装置的药剂配比以及投加方式
1、絮凝剂
①药剂名称：三号絮凝剂（聚丙酰胺PAM）。
②配药的方式：按重量浓度的1%-2%的配置，即一份药九十九份水或一份药九十八份水。
药剂配好后开动搅拌器，至少搅拌1.5-2小时使其熟化后方可使用。
③投加方式：用特定配置的，计量泵投加。
④投加量：按水质指标试验后确定投加量，一般情况下按上述比例配制的药品投加量应在5-10mg/L范围内
2、混凝剂
①药剂名称：聚合氯化铝（PAC）。
②配药的方式：按重量浓度的10%-15%的配置，即一份药九份水或一份药七份水。
药剂配好后开动搅拌器搅拌至均匀便可使用。
③投加量：按水质指标试验后确定投加量，一般情况下按上述比例配制的药品投加量应在20-50mg/L范围内。
④投加方式：用特定配置的，计量泵投加，也可在池内直接投加。
PAM加药装置主要用于电厂的锅炉给水、循环水等处理，也可用于石油、化工、供水系统等行业，对于它的药剂配比来说是有具体的规定的，不能乱加，容易影响设备的使用效果。
污泥脱水、加药间计算书
4
2螺杆泵板框压滤机单次进泥时间为20h考虑不利工况进泥浓度按16计单台单次压滤机进泥量含水率50为228md进泥时间为20h则单台螺杆泵单次进泥流量为3563m选用两台g1052污增加1台共计33化学除磷计算根据进出水水质考虑不利情况化学除磷量为3mgl加药系统考虑二期规模410d则除磷量为40000x00040001120kgd为了有效地去除磷去除1kg磷需要投加27kgfe则fe为324kgd除磷药剂采用纯度为85的fecl36h2o其中fe的质量百分0176则折算需要fecl36h2o20时的溶解度为9180g不含结晶水则fecl3饱和溶液浓度为4786fecl3饱和溶液中的有效成分为8411gl故折算需要fecl3溶液体积量为21890ld即912lh选用b1000隔膜计量泵两台q946lh最大压力03mpn075kw一用一备
3、化学除磷计算 根据进出水水质，考虑不利情况，化学除磷量为 3mg/L,加药系统考虑 二期规模 4×104m3/d，则除磷量为 40000x（0.004-0.001）=120kg/d 为了有效地去除磷，去除 1kg 磷，需要投加 2.7kgFe，则 Fe 的投加量 为 324kg/d，除磷药剂采用纯度为 85%的 FeCl3· 6H2O，其中 Fe 的质量百分 数为 0.176，则折算需要 FeCl3· 6H2O 量为 1841kg/d。FeCl3 在 20℃时的 溶解度为 91.80g （不含结晶水） ，则 FeCl3 饱和溶液浓度为 47.86%，FeCl3 饱和溶 液中 的有 效成分 为 84.11g/l, 故折算 需要 FeCl3 溶液 体积 量为 21890l/d，即 912l/h，选用 B1000 隔膜计量泵两台，Q=946l/h,最大压力 0.3MP,N=0.75kW，一用一备。 溶解池设一座两格，每格每天溶药 1 次，则单格溶解池有效容积需要 1.93m3，取 2m3，溶解池尺寸为 1.35x1.00m，高为 1.5m，则溶解池实际容积 为 2.03m3，在溶解池中放入 920.50kg 固体 FeCl3· 6H2O,加水进行搅拌，当 水位达到 1.28m 时，停止进水,为 12h 的投加量。 4、起重机计算 为了板框压滤机日常部件维修及更换，需设置起重量为 5t 的起重机 一台。 起重机起升高度计算如下：
PAM加药装置操作说明书
操作使用前请务必仔细阅读本说明PAM絮凝剂制备装置说明书凌志环保股份有限公司目录一、适用范围二、性能及结构三、安装及调试四、调试及操作五、操作使用维护及保养PAM絮凝剂制备装置安装操作维护说明一、适用范围适用于给水和排水、加药系统工程中的混合池，反应池原水与各种药剂的混合及反应过程的搅拌制备装置。
二、性能及结构加药箱药液搅拌采用叶轮式搅拌结构，搅拌药液充分，均匀，沉降慢，出液快等优点。
贮药箱结构坚固，贮药量大。
搅拌机叶轮直径可根据要求及药液浓度进行选型，转速也根据药液浓度进行选择。
三、安装与调试1、安装时的注意事项1.1、确定在运输途中产品设备有无损坏、损伤，螺栓螺母是否松动等情况。
1.2、确定附配件数是否短缺。
1.3、首先检查药液搅拌机的额定电压、相数、电流等是否与要求相符。
1.4、安装时应检查加药箱体安装位置和管口方位，检查土建尺寸是否与加药装置箱体实际尺寸是否和基础相符。
1.5、确定加药箱进、出液接口方位是否一致。
1.6、放置好上下操作平台，接通进水、出液管道和放空管道及阀门其他配套设备。
1.7、接通电源。
2、调试时的注意事项2.1、注意检查叶轮式搅拌机旋转方向，和加药粉剂螺杆出粉的旋转方向2.2、确定使用的电源频率及电压是否和电机铭牌所规定的一致。
2.3、检查减速机机油位是否达到视镜中线位置，及其他需加注润滑油。
四、调试及操作开机前做好准备工作，检查一切设备是否正常，药剂倒入投粉机里面并调好用药比例。
1、开机前将手动/自动转换调至手动，调好干粉投加量和进水流量。
2、干粉投量的调节，干粉投加系统由干粉投加螺杆、减速机和调速器（或变频）来调节减速机的转速及可计算出干粉的投加量。
具体方法如下:启动干粉输送机（将调速器或变频控制器调至任何N转数），用器具接好所输出干粉，1分钟时关闭干粉输送机，用天平秤称出干粉的重量，然后计算出并调至所需要的N数。
3、进水流量的调节，启动进水电磁阀，然后调节进水手动阀，观察进水流量计，直至进水流量计显示出所需要的流量。
PAM加药装置说明书
PAM加药装置操作维护手册XXXXXX有限公司目录一、加药装置旳构成 ........................................... 错误!未定义书签。
二、加药装置旳使用 ........................................... 错误!未定义书签。
三、加药装置旳维护 ........................................... 错误!未定义书签。
四、常用故障及排除措施 ................................... 错误!未定义书签。
一、加药装置旳构成PAM加药装置由溶解箱、若干管道、阀门等构成。
配备计量泵分为使用和备用旳，这样以便顾客在不断机旳状态下进行检修、更换配件。
本装置重要部件有：溶解箱、搅拌机、计量泵、管道过滤器、回流管道及吸药管道及吸药管道，出药管道、溶解箱溢流管、放空管及必要旳管道阀门和配件、安全所需旳管件及阀门。
阐明：PAM存储量按7天用量考虑，即450kg。
生产废水PAM投加计量泵1200L/h,压力0.3MP；污泥系统PAM投加计量泵100L/h,压力0.3MP；搅拌器由电机、减速器、搅拌棒构成，电机功率为1.1KW；装置所有部件涉及工作平台、扶手等均安装在同一种碳钢底盘上。
二、加药装置旳使用顾客按照投加料溶液旳比例来配备药剂，通过计量泵来精确投加：1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。
2、连接计量泵旳电源:(1)、打开电控柜接线盒，将符合计量泵电动机规定旳三相四线制电源线接入相应旳接线端子。
(2)、通过控制操作开关瞬时启动搅拌机，观测电动机转向，若转向对旳，固定好接线盒。
若转向不对旳，调节相序后再固定好接线盒。
3、关闭排污阀。
将药液容器加满药液。
4、启动加药系统旳阀门，启动计量泵。
特别注意：1、加药时，打启动动计量泵（应保证此计量泵及有关管路畅通完好）相应旳一路管路，关闭另一路管路。
加药装置选择公式
3
污水处理PAC投加 配药周期（h) 5% 24 污水处理PAM投加 配药周期（h) 0.30% 24 中水处理PAC投加 配药周期（h) 5% 24 中水处理PAM投加 配药周期（h) 0.30% 24 邦膜药洗配置
配置浓度 处理水量（m /h) 固体投加量（mg/L) 10 10
6.00
污水处理PAC投加 每小时药液投加量（mL/h) 加药箱（mL) 20000 污水处理PAM投加 每小时药液投加量（mL/h) 加药箱（mL) 33333.33333 中水处理PAC投加 每小时药液投加量（mL/h) 加药箱（mL) 10000 中水处理PAM投加 每小时药液投加量（mL/h) 加药箱（mL) 33333.33333 邦膜药洗配置 系数 0.75 邦膜反0000
800000
泵流量选择（m3/h)
加药箱（L) 5.4 120
泵流量选择（m3/h)
加药箱（L) 5.4 120
3
配置浓度 处理水量（m /h) 固体投加量（mg/L) 10 50
3
配置浓度 处理水量（m /h) 固体投加量（mg/L) 10 10
3
膜元件型号 UFC200-AM
单支膜产水量（m3/h) 单支膜元件水容积量（L) 支数 1.2 20
6.00 邦膜反洗配置
膜元件型号 UFC200-AM
单支膜产水量（m3/h) 单支膜元件水容积量（L) 支数 1.2 20
PAM加药装置基本配置
PAM加药装置基本配置：
设备运行费用计算：市面上根据分子量大小不一样，价格在9000-15000/吨不等。
产品主要卖点：1、设备配备三个搅拌机，保证每一个溶药腔都有。
（有的厂家为了降低成本，
只配两个搅拌机，第三个不加，这样第三个溶药腔内就容易形成沉淀，造成泵的堵塞。
）2.搅拌机上配备卧式蜗轮减速机，使用寿命长。
另外我们采用的是双层桨叶（别人用的是百线针轮的），让搅拌更加充分均匀。
3.螺旋给料机上加了一个变频器，来控制转速。
确保使用寿命可长达20年。
4.三个腔体间我们每道间隔使用的是两块钢板，分别在第一块的底部和第二块的上部留有开口，代替了之前的管子点焊工艺，让溶液更容易进入下一个药腔。
5.三立方的腔体我们采用的三毫米厚的不锈钢。
QJY1500型PAM加药装置说明书(操作手册)
QJY1500型PAM加药装置操作手册目录一、产品概述 (2)二、主要特性 (2)三、基本结构 (2)四、技术参数 (4)五、工作原理 (5)六、设备安装 (6)七、设备调试 (6)八、维护保养 (8)九、使用过程中的注意点 (9)十、配置浓度表 (10)十一、附图一、产品概述QJY型PAM加药装置是连续制备和投加聚合物溶液的设备。
它连续而高效地完成聚合物的化合及混合，从而得到均质的有活性的聚合物溶液。
主要应用于市政水处理、污水厂等使用聚合物溶液的场合。
二、主要特性（1）三槽一体（预制混合槽、均质熟化槽、溶液储存槽）连续式制备，操作保养简易，人力成本最低；（2）干粉和进水同步；进水、稀释水、加药泵流量均可调，可依实际需求任意制备和投加所需药液浓度（在一定范围内）；（3）干投机的高精度输送及预浸润装置的巧妙设计，同时采用恒温加热方法。
可减少因人工调配不当造成结块现象、或堵塞管路，能保证配制溶液的浓度稳定一致；（4）搅拌器结构独特，转速恰当，既能保证溶液的均质化，又不破坏聚合物分子链。
三、基本结构（1）投药装置由不锈钢料斗、螺杆输送机、电加热器等组成A、不锈钢料斗有效容积：60L，能够满足24小时的用量，料斗设有视镜，可人工观察料位。
而料位计可自动监测料位，同时会发出信号报警。
B、螺杆输送机由蜗轮蜗杆减速机驱动高精度的螺杆组成。
蜗轮蜗杆减速机具有重量轻，运行平稳及效率高等特点。
高精度的螺杆能够完全满足用户的用量。
C、电加热器安装在输送机出料管中，能够防止出料管中干粉受潮结块而造成堵塞出料管的现象。
（2）溶药装置由预浸润装置、不锈钢槽体及两台搅拌机组成A、预浸润装置采用不锈钢旋流斗，水流从切线方向进入，在旋流斗内形成一股旋流水幕，预先浸湿和混合干粉，并进入预制混合槽。
B、不锈钢槽体为三槽式结构，分别为预制混合槽、匀质熟化槽、药液储存槽。
各槽间都设有隔板及溢流堰板，在药液配制过程中，药液须从隔板的底部经溢流堰板上部V形堰流至下一槽内，能尽量避免生液短流进入熟化的药液。
PAM加药装置结构及操作说明完整版
P A M加药装置结构及操作说明标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]PAM加药装置结构及操作说明潍坊山水环保机械制造有限公司一、产品介绍PAM加药装置是一个智能化、全自动、连续式一体化的絮凝剂溶配及投药装置，配制溶液浓度一般为0.1％-0.5％。
PAM加药装置由供水系统、干粉投加系统、溶解熟化系统、控制系统、液体投加系统构成。
本装置是粉状高分子凝絮剂的全自动连续配置及投加系统。
干粉絮凝剂从螺旋推进器内进入预混器与清水进行预混，被湿润的物料进入配制槽进行稀释，按要求浓度进行配制。
配制溶液从配制槽经熟化槽再进入储存槽，当储存槽液位处于高位时，配制过程自动停止，当溶液下降到中液位时，重新自动启动配料过程。
配制槽和熟化槽均设置多桨叶搅拌器，充分保证絮凝剂的稀释和熟化。
本装置采用全自动控制系统，具有自动化程度高、性能稳定、工作可靠、简单明了。
PAM加药装置由以下几部分组成：1、供水系统2、干粉投加系统3、干粉预混系统4、一体化三槽式组合箱体5、搅拌系统6、自动控制系统二、PAM加药装置准备工作1、将箱体内部清理干净，不应有杂物和尘土。
2、检查加药装置是否安装平稳，用水平仪检查安装水平度，管道系统安装紧固无松脱或垂悬。
3、检查液位计是否灵活。
4、检查搅拌装置的搅拌轴与叶轮是否安装牢固，目视轴安装垂直度。
5、检查所有阀门开启情况和UPVC管道固定情况，阀门应开启灵活，管道应固定牢固。
新的UPVC阀门初次开启时较紧，开启时用力应均匀，严禁大力扭动。
6、将所有活接头处重新拧紧一遍，以防漏水。
7、在专业电工配合下，进行电气设备试运转：（1）、开启药剂投加系统，检查输送机、振荡器等设备运行是否正常。
（2）、开启搅拌机，正常情况下，减速机应转动平稳，无异响，无震动。
搅拌轴转动应垂直，不应有摆动。
如异常，停机排查问题。
（3）、启动加药泵，观察叶轮旋转方向是否正确。
如异常，停机排查问题。
PAM加药装置基本配置
PAM 加药装置基本配置：设备运行费用计算：市面上根据分子量大小不一样，价格在9000-15000/吨不等。
产品主要卖点：1、设备配备三个搅拌机，保证每一个溶药腔都有。
（有的厂家为了降低成本，编号 名称型号/参数 数量 1 三腔式干粉一体机形式：3槽一体 投粉能力：0-2kg/h 尺寸：W*L*H=1500*1000*900mm 材质：304SS底部支架：碳钢 80*80mm1台 2 搅拌机 电机功率：0.55KW减速机：NMRV050 蜗轮蜗杆安装方式：卧式速比：1：10转速：136r/min搅拌桨直径：200mm搅拌轴及桨叶材质：3043台 3 供水系统 电磁阀：不锈钢 DN25减压阀（带表）：黄铜 DN25球阀：UPVC DN25浮子流量计：100L--1000L DN25管件、系统附材UPVC1套 4 干粉投加系统 螺旋给料机：0.55KW 含变频器螺旋轴：304SS料斗：304SS 50L振动器：220V 30W 振频：3600料位开关：电容式接近开关M18自控温加热带： 恒温干粉预混合装置：UPVC1套 5 液位传感器 高中低位报警1个 6 变频器 功率：1.5KW输入电压范围：AC380V ±15%AC220V ±15%输入频率范围：47Hz —63Hz效率：≥97%输出频率范围：0—600Hz3台 7 加药螺杆泵 型号：G10-1流量：100L扬程：60m泵头材质：不锈钢功率：0.55KW2台 9 管件/阀门/线缆 1宗只配两个搅拌机，第三个不加，这样第三个溶药腔内就容易形成沉淀，造成泵的堵塞。
）2.搅拌机上配备卧式蜗轮减速机，使用寿命长。
另外我们采用的是双层桨叶（别人用的是百线针轮的），让搅拌更加充分均匀。
3.螺旋给料机上加了一个变频器，来控制转速。
确保使用寿命可长达20年。
4.三个腔体间我们每道间隔使用的是两块钢板，分别在第一块的底部和第二块的上部留有开口，代替了之前的管子点焊工艺，让溶液更容易进入下一个药腔。
PAM加药装置与脱水机配套选型计算书
PAM加药装置与脱水机配套选型计算书
计算书:
加药装置是和带式压滤机、浓缩脱水一体机、空气离心脱水机等污泥脱水设备相连的，投加污泥絮凝、浓缩、反应药剂的设备。
加药装置设计选型的主要设计依据是药剂投加量和熟液投加量,而熟液投加又和药剂的投加与制备熟液的浓度有关,因此,设计的主要依据是药剂的投加量。
通常来讲,加药装置的下级通讯设备是沉淀池、中和池等溶液反应池，然后再与带机、离心机等污泥脱水设备相连，这样，加药装置药剂投加量的选取就取决于脱水设备的处理量。
在实际的设计过程中，不同种类的污泥所需要的药剂的浓度各不相同。
根据原始数据来设计满足客户要求的加药装置，要知道的就是污泥脱水设备的处理量和待处理污泥的种类。
对于设计中最常用的PAM加药装置，投加的药剂为PAM药粉。
PAM的最大溶解度为0.5%，通常推荐的使用浓度为0.2%-0.3%，这是因为考虑到药剂溶解和投加的余量，不至于对上级或下级通讯造成麻烦：实际使用中，影响PAM药粉溶解的因素有很多，如：溶解水的温度和熟化时间等，所以给予溶解度一定的余量是必要的。
常按照5Kg/tDS,给予不同种类的污泥一定的余量。
知道了药剂的使用量后，就要考虑加药装置的下级通讯设备的处理能力了。
虽然不同的厂家生产的不同的污泥浓缩、脱水设备的处理量有所不同，但是，同种型号的同种设备处理能力总是有一
这样,知道脱水设备的处理能力,又知道每吨干泥所需的药粉量,就可以计算出所需的加药装置的投药量，然后再选配公司的加药装置相应的型号。
离心机对各种污泥的脱水效果。
QJY型PAM加药装置选型样本(电子版)
QJY型PAM加药装置选型样本Automatic chemical preparation and dosing system1．QJY型聚合物溶解投加装置□三槽一体连续制备，操作简单□干投机的高精度输送及预浸润装置的巧妙设计，可减少结粒（块）现象发生□干粉、进水均可调整，可任意制备需要浓度的药液□保证药液的熟化时间在45~60分钟□随机电控柜控制整个制备过程，使制备溶液融合均匀□料斗中干粉料位低时，发出声、光报警信号提醒操作人员加料□可选：液态聚合物进料功能□可选：真空上料机□可选：在线稀释系统/静态混合器□槽体材质可选：不锈钢SS304或SS316L，聚丙烯PP，高密度聚乙烯HDPE2 初溶斗3 干投机4 搅拌机5 液位计6 电控柜1 槽体1. QJY type Automatic polymer preparation and dosing unit□ Three tanks are the integrality, Continual running and easy operation □ Double feeding functions, as dry power and liquid chemical agent (oQJYion)□ Flow rate of power and water can be adjusted ,so the concentration of polymer solution can be adjustedrandom□ Keep the curing time between 45 to 60 minutes or more□ Local control box controls the whole preparation process, which can realize the homogenous mixing ofsolution□ Acousto -oQJYic alarm when the dry powder level is low □ OQJYions: Vacuum conveyor□ OQJYions: On -line diluted system with static mixer □ Materials of tank: stainless steel SS304/316L, PPH, HDPE□ Materials of powder dosing system and mixers: stainless steel SS304/316L2 soakage device6 control box5 level gauge 4 agitator 1 tank3 powder dosing system。
PAM加药量计算
PAM加药量计算方法
很多污水处理厂用阳离子聚丙烯酰胺作为污水运营污泥脱水剂。
污泥脱水用聚丙烯酰胺的投加量在计算时，理论上可以先了解这些参量，污泥的含水率，泥饼含水率，进泥量，进药量，配药浓度等，巩义洁之源水处理作为专业的污泥脱水剂厂家在这里为您详细讲解污泥脱水用聚丙烯酰胺投加量计算方法。
我们要先根据通常情况总结个相对准确而且通用的公式。
1 污泥含水率：污泥中所含水分的重量与污泥总重量之比的百分数称为污泥含水率。
2 泥饼含水率：被脱污泥即泥饼的所含水分的重量与污泥总重量之比的百分数称为泥饼含水率。
还要知道以下计算公式
1、加药量=加药质量/处理水量/配药浓度
2、处理水量投加药量=处理水量*加药量
3、干泥量=处理污泥量*【（1-污泥含水率）/（1-泥饼含水率）】
4、每吨干泥的药剂消耗=加药量/干泥量
一般活性污泥脱水用的聚丙烯酰胺通常是阳离子性的。
物化污泥脱水一般用到阴离子PAM,这个在印染厂比较常见，电解处理一般用到非离子的比较多，脱水加泥量在没有污泥小样做实验时建议20PPM湿污泥（即浓缩后的污泥，一般浓缩后的污泥含水率不会达到97%，通常在99%以上的），加药设备特别是计量泵选型可适当放点余量，以便调节。
另外还要注意，聚丙烯酰胺是不能直接投加到反应池里的，需要将溶液配制好后投加，否则药效不能完全发挥，溶解搅拌时间比较长，固体PAM配制的话通常要搅拌夏季一般为30-40分钟，冬季一般为1个小时，相对来讲，南方搅拌时间可以比北方短一点。
PAM一般的配置浓度1-3％，吨水投加量为：0.5-1毫克/升。
