超级终端详细设置方法

超级终端使用教程

超级终端怎么用
为了使各位网络管理人员便于对防火墙、路由器及交换机等网络设备进行现场维护与管理，下面对终端控制平台，即超级终端的使用进行简要的配置说明，请大家按照以下步骤进行操作。

方法/步骤
步骤一：鼠标依次单击“开始”→附件→通讯→超级终端。

步骤二：单击进入“超级终端”后如下图所示，红框中所示是要给超级终端命名的地方。

步骤三：在“连接描述”视窗中只需对“名称”一栏写入任意名称即可，之后点击“确定”。

步骤四：进入“连接到”视窗后，有“国家(地区)”、“区号”、“电话号码”、“连接时使用”等条目，其中只需要对“电话号码”、“连接时使用”两条目内容进行添加/选择，
步骤五：在“电话号码”中输入任意的数字即可，而在“连接时使用”中则需要选用相应的COM口，在此我们选择COM1口，如下图所示。

步骤六：在“连接到”视窗中填入相应内容后试图如下，之后点击“确定”，进入下一视图。

步骤七：进入“COM1属性”视窗后，如下图所示，主要是进行端口设置。

步骤八：在“COM1属性”视窗中，我们只需单击“还原为默认值”按钮，即可使其中各项参数自动恢复为符合本此连接属性的数
值，也可手动进行设置，参数如下图红框中所示。

步骤九：在上一视图中各项参数设置完毕后单击“确定”进入本次超级终端连接的命令行操作视窗，表示超级终端连接已经建立，视图如下。

步骤十：进入命令行操作视窗后，鼠标单击本视窗内的任意空白处，确保光标处于本视窗内，之后连续敲击，就可对连接的网络设备进行配置和操作，下图红色箭头所指的位置，是输入网络设备用户名的地方。

超级终端使用步骤

第一步：进入工具\超级终端第二步：系统提示退出系统，按确定。

第三步：Win运行了超级终端，让你创建一个新的文件，请输入文件名（随意），并按OK 出现下一个对话框。

第四步：在Connect using:里选计费连接的电脑的串口号，并按确定出现下一个对话框。

第五步：在此窗口中输入与交换机相对应的波特率，较验，停止位等。

（可参考交换机的说明书）或，用编程话机进入看交换机的默认设置。

并按确定出现下一个对话框。

第六步：若在此对话框中出现提示，不能打开Com ,即是串口没有选择对或串口坏。

a.打个电话并挂机，如在图中空白处没有话单出现串口没有选对，或波特率，较验，停止位，数据位没有与交换机设成一致。

计费线的线序不对，有线脱落交换机输出话单功能没有设置或重新设置若窗口中接收到了正确的话单，请看此处显示的波特率，较验，停止位，数据位是多少，以这里的为准。

b.若窗口收到的是乱码？计费线的线序不对，有线脱落个别交换机需要重设输出话单功能设置，并可能要将交换机初始化。

交换机主板坏。

c.若在此窗口处接收到了话单，看能不能看到分机，拨号，时间等。

进入下一步操作提示。

第七步：重新运行计费系统，进入系统参数\交换机接口设置,将超级里检测到的波特率，较验，停止位，数据位重新填写到此对话框中并保存，进入机型编辑器，出现下一对话框。

第八步：进入机型编辑器，看到原始话单窗口，打个电话并挂机，看是否有话单。

a.有话单接收到，但话单监视窗里没有话单跳出。

b.将原始话单中捕捉的话单按保存原始话单e-mail:1998@或按打印捕捉话单传真到86-755-86110306c. 我们会帮你定义机型，到时你进入机型参数将参数填好并保存就OK了。

(完整版)超级终端使用方法..

计算机的WINDOWS操作系统都有一个叫超级终端的软件，一般安装在附件-- 通讯里面，如果找不到也许是没有按装，可以用按装盘添加，也可以使用其他的串口调试程序，下面解释超级终端的用法：、串口的配置打开超级终端运行“开始”-> 程序”-> 附件”> 通讯”-> 超级终端选择通讯端口通讯设置CDMI J^S毎砂检数©):敬据也0): 奇偶校躺0): 谆止儘⑨:数据揣桎制⑹:二、接收数据进入对话窗口以后，可以按仪器上的发送健向计算机发送数据 (血球仪可以做一次测试就可以看到)，如果仪器串口正常则在下面窗口中出现接收到的 ASCLL 码的文本。

如果接受不到，先检查配置以及线缆，然后再确定是不是串口问题。

按工具条上呼叫”按钮连接所调试设备2400V 1101ZQ021004300■96.00...19200 33400 5T0OO 115200 230^100 4&08OD 921600还原対默认值呼叫设备BO I S I窗|f 1——ki^nii I输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时,请确认串口选择正确、请确认波特率设置正确。

四、与通信设置接受与发送文体文件首先设置连接文体属性w（a）：哄z,r^fJ7迢占言匹.通讯步骤在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示下图的显示内容，命名DEMO.TX 后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TX后,确认打开。

超级终端使用教程

超级终端使用教程超级终端（也称为超级命令提示符或超级终端窗口）是Windows系统中的一种命令行工具，它可以让用户通过命令来执行各种系统操作。

下面是关于如何使用超级终端的简单教程：1. 打开超级终端在Windows系统中，按下Win键+R打开运行窗口，然后输入“cmd”并按下回车键，即可打开超级终端。

2. 命令的基本格式在超级终端中，命令的基本格式为“命令名参数”，其中命令名表示你想要执行的操作，参数用于进一步指定操作的具体内容。

3. 常用命令示例- ipconfig：显示计算机的网络配置信息，包括IP地址、子网掩码等。

- ping：测试与另一台计算机之间的网络连接状态。

- dir：显示当前目录下的文件和文件夹列表。

- cd：切换当前目录至指定路径。

- mkdir：创建一个新的文件夹。

- del：删除文件或文件夹。

- copy：复制文件或文件夹至指定位置。

4. 高级命令示例- sfc /scannow：扫描并修复系统文件的错误。

- chkdsk：检查磁盘驱动器的错误，并尝试修复它们。

- tasklist：显示当前运行的进程列表。

- taskkill：终止指定的进程。

- netstat：显示网络连接和监听端口的统计信息。

5. 使用帮助命令如果你不了解某个命令的具体用法，可以在命令后面加上“/？”或“-？”来获取该命令的帮助信息，例如“ipconfig /？”。

6. 输入命令并执行在超级终端中，输入命令后按下回车键即可执行。

系统会根据你输入的命令来进行相应的操作，并输出执行结果。

注意：在使用超级终端时，请小心操作，避免误删或更改系统关键文件，以免导致系统出现问题。

务必在执行高级命令之前备份重要数据。

超级终端详细设置方法

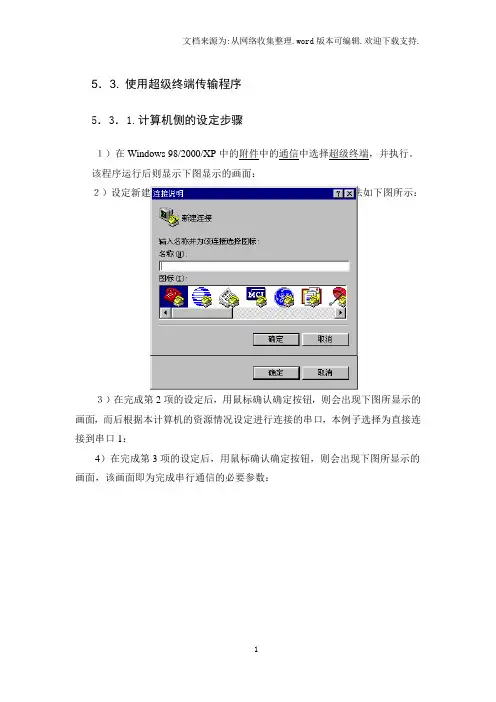

5．3. 使用超级终端传输程序5．3．1.计算机侧的设定步骤１）在Windows 98/2000/XP中的附件中的通信中选择超级终端，并执行。

该程序运行后则显示下图显示的画面：２）设定新建连接的名称CNC，并选择连接的图标。

设定方法如下图所示：３）在完成第2项的设定后，用鼠标确认确定按钮，则会出现下图所显示的画面，而后根据本计算机的资源情况设定进行连接的串口，本例子选择为直接连接到串口1：4）在完成第3项的设定后，用鼠标确认确定按钮，则会出现下图所显示的画面，该画面即为完成串行通信的必要参数：5）在完成第4项的设定后，进行设定该CNC连接的属性，在设置的画面中按下图所示的选择设定：6）在完成第5项的设定后，进行设定ASCII码的设定画面，设定选择按下图所示的选择设定：在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示右图的显示内容，命名DEMO.TXT后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TXT后,确认打开。

5．3．2.电缆的连接1)市场购买到的RS232C的电缆（25芯－9芯）２）FANUC 推荐使用的RS－232电缆连接方法（25芯－9芯）5．3．3.数控系统侧的参数设定通信的程序编辑格式：程序必须使用「％」开始和「％」结束。

程序号「O」不用，以「:」开始。

「EOB(:)」不要例： % ………….以「％」开始:0001 …………. 以「:」取代「O」………….以「EOB(:)」不需输入M02:0002G91G00X150.Y150.G04X100.M99% …………以「％」结束。

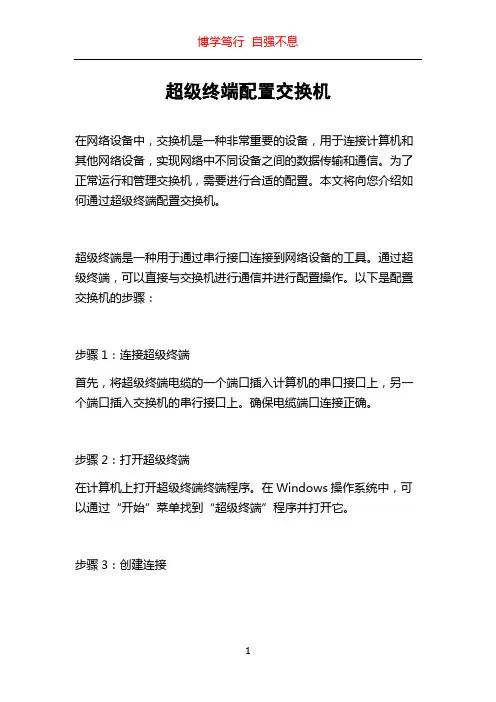

超级终端配置交换机

超级终端配置交换机在网络设备中，交换机是一种非常重要的设备，用于连接计算机和其他网络设备，实现网络中不同设备之间的数据传输和通信。

为了正常运行和管理交换机，需要进行合适的配置。

本文将向您介绍如何通过超级终端配置交换机。

超级终端是一种用于通过串行接口连接到网络设备的工具。

通过超级终端，可以直接与交换机进行通信并进行配置操作。

以下是配置交换机的步骤：步骤1：连接超级终端首先，将超级终端电缆的一个端口插入计算机的串口接口上，另一个端口插入交换机的串行接口上。

确保电缆端口连接正确。

步骤2：打开超级终端在计算机上打开超级终端终端程序。

在Windows操作系统中，可以通过“开始”菜单找到“超级终端”程序并打开它。

步骤3：创建连接在超级终端程序中创建一个新的连接。

为连接起一个名字，例如“交换机连接”，然后选择正确的串行端口。

设置波特率为9600，数据位为8，校验位为无，停止位为1，流控制为无。

步骤4：连接到交换机点击“连接”按钮，超级终端会尝试与交换机建立连接。

如果一切正常，你将看到交换机的命令行提示符。

步骤5：进入特权模式在超级终端中输入交换机的登录用户名和密码，这可以是预设的用户名和密码或者自定义的。

一旦你成功登录，你将进入交换机的用户模式。

步骤6：进入全局配置模式在用户模式下，输入“enable”命令进入特权模式。

特权模式允许你执行更高级的配置命令。

你将被要求输入特权密码，并且再次登录以确认。

步骤7：配置交换机一旦你进入特权模式，你可以通过命令行输入不同的配置命令来配置交换机。

以下是一些常见的配置命令：- 配置主机名：使用“hostname”命令可以更改交换机的主机名，例如“hostname switch1”。

- 配置IP地址：使用“interface”命令进入指定接口的配置模式，然后使用“ip address”命令为交换机分配IP地址。

- 配置VLAN：使用“vlan”命令可以创建、删除和配置VLAN。

Console配置超级终端(含命令)

Console配置超级终端（含命令）
通过console口搭建配置环境
1.将管理计算机连接到路由器
将管理计算机的串口通过配置线缆与路由器的console口相连。

2.配置管理计算机参
数
操作步骤如下（以Windows XP系统为例）：
(1)打开管理计算机，在管理计算机windows界面上单击[开始/所有程序/附件/通讯]，运行终端仿真程序。

在“名称”文本框中键入新建连接的名称，比如：aaa，单击按钮
（2）在“连接时使用”下拉框中选择要连接的串行端口（请确保所选串行端口与配
置电缆实际连接的串行端口一致），然后单击按钮
(3)在串口的属性对话框中设置相关参数，如右图所示，单击按钮注：一定要与右图
中的配置完全一致
（4）输入后，您可以登录路由器，终端上会显示命令行提示
修改路由器登录密码
输入密码命令，然后按Enter键。

按照系统提示进行操作。

如果提示您输入新密码，
可以直接输入新密码并重新输入确认；如果系统提示您输入旧密码，则只能恢复出厂设置。

将路由器恢复到出厂设置
输入restoredefault命令并回车，确认后，路由器将恢复到出厂设置并重新启动。

注意：恢复出厂设置，所有路由器配置将被清除。

使用超级终端配置CMR5975

使用超级终端配置CMR5975使用超级终端配置CMR5975配置CMR5975超级终端步骤如下（1200字）：CMR5975是一台高性能的路由器，适用于大型企业和服务提供商。

配置CMR5975超级终端需要以下步骤：第一步：连接到CMR5975超级终端。

首先，将计算机的串行端口连接到CMR5975的控制台（Console）端口。

可以使用串行到USB适配器将计算机和路由器连接起来。

第三步：配置终端设置。

在终端应用程序中，点击“文件”菜单，在下拉菜单中选择“新建连接”。

输入连接的名称，并在“连接串行”下拉菜单中选择连接到CMR5975的串口（通常为COM1或COM2）。

选择正确的波特率（通常为9600）和数据位数（通常为8位），校验位和停止位（通常为无校验位和1位停止位）。

点击“确定”按钮保存设置。

第四步：连接到CMR5975、在终端应用程序中，点击“连接”按钮，开始连接到CMR5975超级终端。

在连接过程中，终端应用程序将会显示与CMR5975的通信信息。

第五步：进入超级终端模式。

在终端应用程序的命令行中，输入用户名和密码以进入CMR5975超级终端模式。

第六步：配置基本设置。

进入超级终端模式之后，可以配置一些基本设置，比如IP地址，子网掩码，网关等。

输入相应的命令来配置这些设置，并确认保存。

第七步：配置路由表。

配置CMR5975的路由表，确保路由器可以正确转发数据包。

通过输入相应的命令来添加、删除或修改路由表条目。

第八步：配置安全设置。

为了保护CMR5975的安全，可以配置一些安全设置，比如访问控制列表（ACL），登录密码等。

输入相应的命令来配置这些设置，并确认保存。

第九步：测试连接。

在完成所有配置之后，可以测试连接是否正常。

可以尝试从CMR5975超级终端ping其他设备的IP地址，以确保网络连接正常。

第十步：保存配置。

在完成所有配置之后，确保保存配置，以便在需要时可以重新加载。

输入相应的命令来保存配置。

超级终端使用教程

一．超级终端设置准备
首先我们需要对超级终端软件进行下载和正确安装，这是准备工作，也是最为重要的，以下的所有工作都是以这个为前提的。

二、超级终端设置详细步骤
第一步打开超级终端软件，我们选择点击“开始”，然后找到附件点击通讯，看到超级终端选择然后点击进入。

第二步就是在超级终端里面对其进行命名。

我们只需要在连接描述这个栏目里相应的名称栏当中任意的输入一个名称就行了，然后确定。

第三步就是打开连接到这个对话框，在里面会有类似于国家(地区)等相应的信息，我们只对电话号码还有连接时使用这两个项目进行相应的设置就可以了。

第四步就是找到电话号码框，在里面输入任意数字就行。

在连接时使用这个项目里选用COM口，这个我们一般选择COM1口就可以。

第五步在连接到这个对话框里面填入一些内容后，点击“确定”并进入相应的对话框。

这个时候就会打开COM1属性，在这里进行端口的设置。

第六步在COM1属性里面单击还原为默认值这个选项，这样就可以让各项参数自动的恢复到符合这个连接属性对应的数值了。

当然也可以手动设置。

第七步就是进入相应的命令行操作对话框，利用鼠标单击相应的空白处，这个时候光标就会在对话框里面，然后经过连续的敲击就能够连接相应的网络设备，以及对相应的网络设备进行配置以及操作了。

还需要注意的是需要输入相应网络设备的用户名以及密码。

怎样配置超级终端

如何建立超级终端的连接第一步：进入超级终端。

在Windows系统中，点击“开始”→“附件”→“通讯”→“超级终端”，出现图3.1.1对话框：图3.1.1 新建一个连接并定义名称与图标第二步：命名连接的名称及设定图标。

输入一个名称（如DVRsetup），选择一个图标，按“确定”，进入如图3.1.2所示的对话框。

图3.1.2 选择通讯端口第三步：选择通讯端口。

在“连接时使用”栏中选择“com1”通讯口（若有多个串口，根据实际接线情况选择），按确定，出现如图3.1.3所示的对话框。

图3.1.3 串口参数设置第四步：设置串口参数。

对串口进行如下参数配置：比特率（每秒位数）：115200，数据位：8，奇偶校验：无，停止位：1，数据流控制：无。

完成后按“应用”和“确定”，出现如图3.1.4所示的超级终端操作界面（这时，参照以下“如何使用超级终端进行设置”的说明进行IP设置）。

图3.1.4 超级终端操作界面第五步：关闭此窗口，出现如图3.1.5所示的提示框。

选择“是”出现如图3.1.6所示的对话框。

图3.1.5 中断连接图3.1.6 保存建立的超级终端第六步：保存建立的超级终端连接，以便下次使用。

保存以后，在“开始”→“附件”→“通讯”的程序组中会新建一个“超级终端”项目，它包含了所有超级终端的“连接”名称。

这里，可以看到一个“DVRsetup”。

如何使用超级终端进行设置第一步：进入超级终端。

点击“开始”→“附件”→“通讯”→“超级终端”→“DVRsetup”，出现如图3.1.4所示的超级终端操作界面。

第二步：在超级终端里键入回车，出现“—>”提示符，如图3.1.7所示。

在该提示符下可以输入以下所介绍的操作命令来完成参数的设置。

图3.1.7 超级终端命令提示符输入help就可以查看所支持的配置命令，如图3.1.8所示。

图3.1.8 查看命令以下对getIp、setIp命令的使用进行说明。

getIp功能：得到设备的固定IP、子网掩码、命令端口号参数：无语法格式：输入命令直接回车说明：输入时请注意字母的大小写图3.1.9 获取IP参数setIp功能：设置设备的固定IP，子网掩码参数：设备的固定IP地址，子网掩码语法格式：setIp IP ：mask说明：输入时请注意字母的大小写，参数之间以冒号分开图3.1.10 设置IP参数。

超级终端使用方法

计算机的WINDOWS操作系统都有一个叫超级终端的软件，一般安装在附件--通讯里面，如果找不到也许是没有按装，可以用按装盘添加，也可以使用其他的串口调试程序，下面解释超级终端的用法：一、串口的配置打开超级终端运行“开始”->“程序”->“附件”->“通讯”-> “超级终端”。

选择通讯端口通讯设置二、接收数据进入对话窗口以后，可以按仪器上的发送健向计算机发送数据（血球仪可以做一次测试就可以看到），如果仪器串口正常则在下面窗口中出现接收到的ASCLL 码的文本。

如果接受不到，先检查配置以及线缆，然后再确定是不是串口问题。

三、呼叫设备按工具条上“呼叫”按钮连接所调试设备输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时，请确认串口选择正确、请确认波特率设置正确。

四、与通信设置接受与发送文体文件首先设置连接文体属性通讯步骤在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示下图的显示内容，命名DEMO.TXT后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TXT后,确认打开。

通信的编辑格式●程序必须使用「％」开始和「％」结束。

●程序号「O」不用，以「:」开始。

●「EOB(:)」不要例：% ………….以「％」开始:0001 …………. 以「:」取代「O」G00X100.Y100.Z100. ………….以「EOB(:)」不需输入G01X100.Y100.Z100.F1000.M02:0002G91G00X150.Y150.G04X100.M99% …………以「％」结束常用的几个AT命令1）AT测试指令，返回OK表示串口设备正常2）AT+CGMM显示MODEM型号3）AT+CGMR显示MODEM软件版本号4）AT+CGMI显示MODEM生产厂家5）AT+IPR=?/AT+IPR?/ AT+IPR=115200前者查询MODEM支持的所有波特率，后者显示当前设定波特率，最后一条是设置MODEM 波特率为115200。

超级终端设置步骤汇总

设置 ASC2码设置
ASC2码选择设置

ASC2码发送全选 ASC2码接受全选
发送程序

传送发送文本文件找到程序所在目录打开程序会进入机床。
寻找目录

如c:/procam/procad/txt
发送页面

打开
接受程序

传送捕获文字
建立目录

浏览
选择程序要保存的目录。启动。

关闭

点关闭点“是”
保存

点“是” 保存该文件。
创建快捷方式

将该文件发送到桌面上。
再次打开

点击桌面图标。
传送页面

直接出现对话框。
用传送下的发送文本文字发送程序到机床。

用传送下的捕获文字接受程序到计算机。
说明一边先准备好。 2.第一次建立时才要设置。以后可以直接打开使用。 3.若需重新设置，只需把呼叫下的断开选上。然后进入文件下的属性，在配置里进行设置。 4.不可带电拔插通讯线，以免损坏接口。计算机与机床的地线要连在一起。
人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。
新建一个传输程序
按以下步骤进行
一。取名字
二。设置串口号

选传输电缆线所接串口号COM1（或COM2) （或COM3)

XP系统超级终端怎么使用

XP系统超级终端怎么使用交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，通过超级终端来对防火墙、路由器以及交换机等网络设备进行现场维护与管理。

不过现在很多用户并不知道如何使用超级终端，本文以XP系统为例，来给大家演示操作步骤。

方法步骤1、单击“开始”菜单，选中“所有程序”-“附件”-“通讯”-“超级终端”，打开“超级终端”。

2、在弹出的“连接描述”窗体中输入新建连接的名称，然后点击“确定”按钮。

3、在“连接到”窗体中，“区号”输入框内任意输入即可。

“连接时使用”选择框内选择串口(图上“com10”)。

4、在“com10属性”窗体中，输入当前串口通信的参数，这里用默认值，点击“还原为默认值”按钮，然后点击”确定“按钮。

5、这时可以在”连接-超级终端“窗口状态栏里看到”已连接“字样，说明已连接到串口。

此时可以在光标可以输入指令，查看目的设备返回的指令。

6、根据待发送的文件类型，点击菜单栏里的”传送“菜单，选择对应的项。

7、点击”呼叫“菜单上的”断开“项可以断开当前连接。

补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

由于电源缘故而导致机内其他部件损坏的事情也经常发生。

超级终端设置

CMM电脑和控制柜连接的超级终端设置及查错
对配备FB2和B3C-LC控制柜的CMM，在出现硬件故障时会报错，当操纵盒右下角的MACH START灯灭了时，可以进超级终端查出错误信息。

1.如果打开了PCDMIS软件，要先退出PCDMIS软件；
2.进入开始--程序--附件--通讯--超级终端,点击出现“连接描述”对话框
3.，输入你想要的名字--确定
4.连接时使用”一定要选“COM1”
5.在“端口设置”对话框里第一行选“9600”，最后一行选“Xon/Xoff”即可。

（如
果以前已经建立有超级终端文件，直接打开就可以了）
6.进入超级终端画面后，按住“CTRL”键的同时，按“E”、“C”、“B”，
对话框中应出现“READY”，这时可输入“STATUS”，回车。

它会出现SYSTEM STATUS主菜单，查看机器信息。

主要是看第一行的“ERROR STATUS”的信息。

7.如果以前已经建了一个连接，且已经保存下来了，则只需要在超级终端
里直接点击该连接就可以用了。

注：当出现报错后不要重启控制柜，否则会将错误信息清掉。

看到的信息是“NO ERROR”.。

(完整版)超级终端使用方法..

计算机的WINDOWS操作系统都有一个叫超级终端的软件，一般安装在附件--通讯里面，如果找不到也许是没有按装，可以用按装盘添加，也可以使用其他的串口调试程序，下面解释超级终端的用法：一、串口的配置打开超级终端运行“开始”->“程序”->“附件”->“通讯”-> “超级终端”。

选择通讯端口通讯设置二、接收数据进入对话窗口以后，可以按仪器上的发送健向计算机发送数据（血球仪可以做一次测试就可以看到），如果仪器串口正常则在下面窗口中出现接收到的ASCLL 码的文本。

如果接受不到，先检查配置以及线缆，然后再确定是不是串口问题。

三、呼叫设备按工具条上“呼叫”按钮连接所调试设备输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时，请确认串口选择正确、请确认波特率设置正确。

四、与通信设置接受与发送文体文件首先设置连接文体属性通讯步骤在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示下图的显示内容，命名DEMO.TXT后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TXT后,确认打开。

通信的编辑格式●程序必须使用「％」开始和「％」结束。

●程序号「O」不用，以「:」开始。

●「EOB(:)」不要例：% ………….以「％」开始:0001 …………. 以「:」取代「O」G00X100.Y100.Z100. ………….以「EOB(:)」不需输入G01X100.Y100.Z100.F1000.M02:0002G91G00X150.Y150.G04X100.M99% …………以「％」结束常用的几个AT命令1）AT测试指令，返回OK表示串口设备正常2）AT+CGMM显示MODEM型号3）AT+CGMR显示MODEM软件版本号4）AT+CGMI显示MODEM生产厂家5）AT+IPR=?/AT+IPR?/ AT+IPR=115200前者查询MODEM支持的所有波特率，后者显示当前设定波特率，最后一条是设置MODEM 波特率为115200。

超级终端使设置方法

超级终端使用方法
1.点击“开始”->”程序”->”附件”->”通讯”->”超级终端”,打开超级终端
2.选择不作为默认的telnet,注意有些电脑上可能没有此步骤，而直接进入下一步；
3.输入区号，可以为任意数字，然后点击“确定”进入下一步；
4．直接点击“确定”进入下一步;
5.输入名称，可以为任意字符，然后点击“确定”进入下一步；
6选择串口编号，一般为COM1,请选择与您电脑上一致的串口编号；
7.选择通信相关参数，如果要与本公司的电子秤通信，设置必须如下，每秒位数(B)即波特率，一般为2400,需要跟仪表上设置的波特率一致；设置完成后，点击“确定”进入下一步；
8至此，超级终端已经设置完毕。

如要读取电子秤上的数据，按一下键盘上的”a”键，就会返回一个重量数据，如下图所示。

注意：必须发送小写的’a’.。

超级终端的设置

超级终端设置
本光盘中所有带串口的程序都可以通过Windows超级终端来测试，以下是超级终端的设置：
1.开始——>附件——>通讯——>超级终端，之后会弹出一下画面：
2．选择“否”，之后会弹出如下画面:
3．选择一个喜欢的图标，然后在名称中出入“红牛开发板”点击“确定”，弹出画面：
4．在“连接时使用”这项中选择COM口，至于COM哪个端口和自己电脑有关，不清楚的可以打开设备管理器查看：
5.点击第三步“确定”之后，弹出如下画面：
6.波特率选择“115200”，“数据流控制”选择“无”，其他默认，点击“确定”，一个超级终端就设置完成；为了以后方便使用，可以将超级终端保存到我的桌面，如下图所示：
注意：一般使用超级终端是最好先插上串口线，然后打开超级终端；不用串口线的时候最好是先断开超级终端然后再拔掉串口线。

超级终端配置

超级终端的连接与使用一．打开超级终端开始>> 所有程序>> 附件>> 通讯>> 超级终端二．设置超级终端1. 新建连接：备注：连接“名称”可任意，本例中连接名称为“tr36”2. 选择端口：备注：COM1和COM2为硬件端口。

与相机连接时选用X64-CL_iPro_1_Serial_0/1。

当电缆连接在采集卡外端（距离主板远的端口）时，选择X64-CL_iPro_1_Serial_0；当连接在采集卡内端时，选择X64-CL_iPro_1_Serial_1。

3.设置端口：首先“还原为默认值”（默认状态见下图），之后根据相机参数设置连接的传输位数，即“每秒位数”。

4.设置属性：文件>> 属性（或“属性”快捷键）>> 设置>> ASCⅡ码设置>> 选中“本地回显键入的字符”，使得用户输入的命令可见。

5.测试是否连接成功：设置完毕后，在输入区按下Enter回车键，出现OK>即表明与相机连接成功。

三．进行相机通讯：Dalsa相机常用命令集：H 帮助命令，列出当前相机可使用的所有命令及其说明；GCP 获取当前相机基本参数，如型号、序列号、状态等；SSF 设置相机采集速度，即行频（单位：Hz赫兹）；SET 改变相机曝光时间（单位：μs微秒）；SEM 设置相机工作模式：SEM 2为free run模式，SEM 6为外触发模式；WUS 写入相机当前设置，断电重启后可恢复断电前设置；RFS 恢复相机出厂设置。

OMS 选择相机输出图像位数。

备注：其他相机命令及说明请参考相机手册或使用帮助命令“H”查阅。

四．一般相机调试步骤：1.选择相机输出格式（根据相机所支持的数据位数选择）：使用命令：oms（output mode select）可选项：12/10/8 bit2.曝光模式选择：使用命令：sem（set exposure mode）可选项：2/3/4/5/6/7 （根据相机所支持的模式及个人需要选择，默认选择模式2）3.设置帧频Frame Rate：使用命令：ssf4.设置曝光时间Exposure Time：使用命令：set（set exposure time）5.设置增益通道gain：使用命令：ssg （set system gain）。

超级终端使用办法及复用器IP修改

超级终端使用办法及复用器IP修改1、新建超级终端。

开始→程序→附件→通讯→超级终端。

2、打开超级终端，会出现下面界面：在名称中填写：mux （小写）然后点击确定进入下一个界面：在这个界面中区号可以填写您当地的区号，注意选择相对的串口线使用的端口。

如果使用笔记本电脑，您还需要准备232的那种公母口的转接线，笔记本电脑是USB接口的。

如使用台式机连接，则一根串口线相连即可，台式机主机上有公口可以直接使用。

然后点击确定，进入下一个操作界面，设置方面直接点击还原默认值即可。

这个时候，点回车键，若出现mux→就是连接上了。

此时您重启复用器注意观察它的基本信息。

下面我抓了一些信息附上，请您参考。

下面黄色标示的地方显示的就是复用器IP地址。

VxWorks Boot System for ZTE 3G BTSCopyright 1984-2008 Zhongxing Telecom Co., 3GBTS @Shenzhen.CPU: MPC8270 KernelV ersion: VxWorks5.5.1BSP version: 2.0/0BOOT version: 30000Creation date: Aug 14 2008, 10:46:47Support For Compressed V ersion.逻辑板名称: CMMBMUXFCC1 MAC ADDR: 0:D0:D0:7B:15:4AFCC3 MAC ADDR: 0:D0:D0:9C:2E:E7[INFO]: 单板CPU版本信息：MPC8270 Kernel[INFO]: 单板BSP版本信息：?[INFO]: 单板内存最大物理地址：0x10000000[INFO]: Vxworks可见内存地址：0x10000000[INFO]: CPU 的IMMR寄存器基址：0xf0000000[INFO]: 单板上最大网口数目：0x02[INFO]: 单板上网口设备名称：motfccInitializing the TrueFFS system, please waiting...J3FlashRegister is runningAttaching to TFFS... 20 files maxSECTOR_SIZE = 8192dosChkLib : CLOCK_REALTIME is being reset to SUN JAN 02 12:57:28 2000V alue obtained from file system volume descriptor pointer: 0xfffad48The old setting was THU JAN 01 00:00:00Accepted system dates are greater than THU DEC 27 00:00:00 1990/msys0// - V olume is OKchkdsk return ok in checking dosFs /msys0/BootLine Check OK.Press space key to stop auto-boot...boot device : motfccunit number : 0processor number : 0host name : hdrfile name :inet on ethernet (e) : 128.21.7.70 复用器的IP地址host inet (h) : 128.21.7.105 控制调试口IP地址gateway inet (g) : 128.21.7.1 网关地址user (u) : muxftp password (pw) : cmmflags (f) : 0x0。
