小电阻接地成套装置中的电阻值的选择
35kV系统中性点接地电阻及接地变压器设计选型
中性点接地电阻及接地变压器选型方案深圳市华力特电气股份有限公司一、系统设计现状及电容电流计算变电站总共上3台的主变压器，联接组别Y/Δ,额定电压110kV/35kV。
35kV配电系统全部采用电缆线路，根据变电站35kV电缆线路型号及长度计算系统电容电流如下：据乔工介绍：I、II、III段母线对应的电容电流各为Ic=50A，35kV侧共有三段母线，三段母线都采用中性点经电阻接地方式，因此三段母线应考虑并列运行情况则系统总的对地电容电流为IcI+IcII+IcIII =50A+50A+50A=150A考虑以后用电负荷增加和远期发展及变电站其他设备的对地电容电流。
系统总的电容电流取150A*1.2=180A。
二、中性点经电阻接地方式优点变电站35KV系统采用中性点经电阻接地方式的主要目的是限制系统过电压水平和单相接地故障情况下实现快速准确选线。
中性点经电阻接地方式的两个最主要优点即是：（1）有效限制系统各种过电压，特别是对间歇性弧光接地过电压水平的限制；（2）利用大的接地故障电流，解决选线难，达到准确快速选线切除故障线路的目的。
中性点经电阻接地方式特别适用于电缆线路为主的配电网，大型工矿企业、机场、港口、地铁、钢铁等重要电力用户，以及发电厂发电机和厂用电系统。
其主要优点体现在：1）降低工频过电压，非故障相电压升高小于√3倍；2）有效限制间歇性弧光接地过电压；3）消除谐振过电压；降低各种操作过电压；4）可准确判断并及时切除故障线路；5）系统承受过电压水平低，时间短；可适当降低设备的绝缘水平，提高系统设备的使用寿命，具有很好的经济效益。
6）有利于具有优良伏秒特性的氧化锌避雷器MOA的应用，降低雷电过电压水平；适用于系统以后扩容及对地电容电流大范围变化情况，电阻不需要调节；设备简单、可靠，投资少、寿命长。
三、中性点接地电阻选型中性点接地电阻的选型主要依据系统总的电容电流选取。
采用中性点经电阻接地时，电阻值的选取必须根据电网的具体情况，应综合考虑限制过电压倍数，继电保护的灵敏度，对通信的影响，人身安全等因素。
小电阻接地方式优点及适用范围
小电阻接地方式优点及适用范围
小电阻接地方式主要适用于电缆线路为主的系统。
小电阻接地方式可以有效限制过电压水平，系统单相接地时，健全相电压升高持续时间短，可降低单相接地各种过电压（如工频、弧光接地、PT谐振、断线谐振过电压），有利于设备安全。
由于对设备绝缘等级要求较低，其耐压水平可以按相电压来选择，也降低了工程造价。
发生单相接地时，由于流过故障线路的电流较大，零序过流保护有较好的灵敏度，可以比较容易检出接地线路，减小接地故障时间，防止事故扩大。
使一些瞬间故障不致发展扩大成为绝缘损坏事故，特别是能降低同沟敷设紧凑布置的电缆发生故障时对邻近电缆的影响。
发生人身高压触电时，能快速切断电源，有利于保护触电者的人身安全。
但是，当发生单相接地故障时，无论是永久性的还是瞬时性的，小电阻接地方式零序保护均作用于跳闸，使线路的跳闸次数大大增加，尤其是以架空线为主的配电网，采用小电阻接地方式跳闸次数会大幅增加，在配网环网率不高、特别是单路线路供电的情况下，易造成供电中断，严重影响了用户的正常供电，使其供电的可靠性下降。
另外，由于接地点的电流较大，当零序保护动作不及时或拒动时，将使接地点及附近的绝缘受到更大的危害，导致相间故障发生。
在发生高阻接地的情况下，有可能达不到零序保护的整定值，保护并不动作，此时有可能造成接地故障发展为相间短路的风险。
当一次设备故障无法及时动作切除故障时将引起接地变后备保护动作从而扩大设备跳闸范围。
ZC-8型接地电阻表使用说明书
ZC-8型接地电阻表使用说明书（柴学芬整理）低压配电班组1、产品型号、名称及外形尺寸仪表为ZC-8型接地电阻表，如图所示：2、用途和适用范围ZC-8型接地电阻表适用于直接测量各种接地装置的接地电阻值。
3、技术参数3、1仪表工作位置为水平。
3、2仪表发电机手柄额定转速每分钟120转。
３、3量程：0-1-10-100Ω4、使用与维护4、1正确读数：ZC-8接地摇表的数字盘上显示为1.2.3……10十个大格，每个大格中有十个小格。
倍数盘内有0.1 1 10三种倍数。
在规定转速内，仪表指针稳定时指针所指的数乘以所选的倍数即是测量的结果。
4、2仪表好坏的检查：4、2、1外观检查。
4、2、2开路实验：将仪表上的电流端钮C1和电位端钮P1短接，再将接地两端钮C2 P2短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向。
4、2、3短路实验：将所有端钮连接起来，然后轻摇摇表，摇表的指针直接偏“0”的方向。
5、测量方法5、1接地电阻应在气候相对干燥的季节进行，避免雨后立即测量，以免测量结果不真实。
5、2将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。
5、3将两个接地探针沿接地体敷设方向分别插入距接地体20m、40m 的地下插入深度为400mm。
如下图所示：5、4将仪表放置水平位置，并接线：将C2、P2短接后用5m线连接接地体；C1接40m线、P1接20m线。
如右图所示：5、5检查检流计是否指在中心线上，否则可用调零器将其调整指于中心线。
5、6将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于众中心线。
5、7当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，调整“测量标度盘”使指针指于中心线上。
5、8如“测量标度盘”的读书小于1时，应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘”以得到正确读数。
《电力电缆工》中级工理论复习题(含答案)

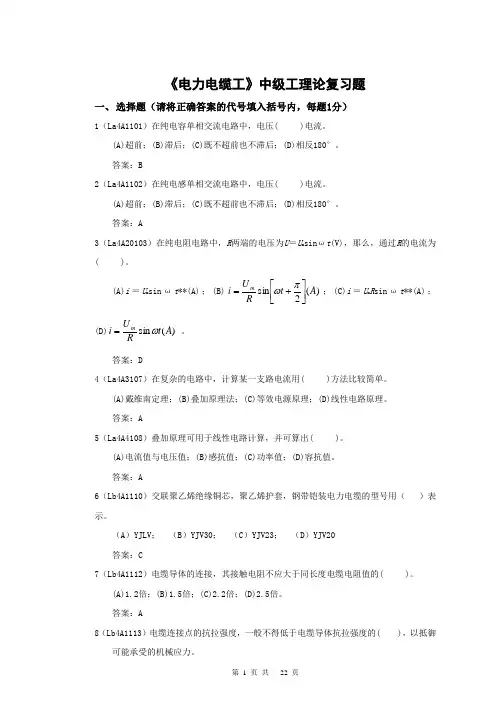

《电力电缆工》中级工理论复习题一、 选择题（请将正确答案的代号填入括号内，每题1分）1（La4A1101）在纯电容单相交流电路中，电压( )电流。
(A)超前；(B)滞后；(C)既不超前也不滞后；(D)相反180°。
答案：B2（La4A1102）在纯电感单相交流电路中，电压( )电流。
(A)超前；(B)滞后；(C)既不超前也不滞后；(D)相反180°。
答案：A3（La4A20103）在纯电阻电路中，R 两端的电压为U ＝U m sin ωt (V)，那么，通过R 的电流为( )。
(A)i ＝U m sin ωt **(A)；(B))(2sin A t R U i m ⎥⎦⎤⎢⎣⎡+=πω；(C)i ＝U m R sin ωt **(A)；(D))(sin A t RU i m ω= 。
答案：D4（La4A3107）在复杂的电路中，计算某一支路电流用( )方法比较简单。
(A)戴维南定理；(B)叠加原理法；(C)等效电源原理；(D)线性电路原理。
答案：A5（La4A4108）叠加原理可用于线性电路计算，并可算出( )。
(A)电流值与电压值；(B)感抗值；(C)功率值；(D)容抗值。
答案：A6（Lb4A1110）交联聚乙烯绝缘铜芯，聚乙烯护套，钢带铠装电力电缆的型号用（ ）表示。
（A ）YJLV ； （B ）YJV30； （C ）YJV23； （D ）YJV20答案：C7（Lb4A1112）电缆导体的连接，其接触电阻不应大于同长度电缆电阻值的( )。
(A)1.2倍；(B)1.5倍；(C)2.2倍；(D)2.5倍。
答案：A8（Lb4A1113）电缆连接点的抗拉强度，一般不得低于电缆导体抗拉强度的( )，以抵御可能承受的机械应力。
(A)50%；(B)60%；(C)70%；(D)80%。
答案：B9（Lb4A1114）电缆线路的中间压接头，其短路时的允许温度为( )。
(A)120℃；(B)130℃；(C)140℃；(D)150℃。
接地变压器、接地电阻成套装置 grounding transformer、earthing resistance cabinet-中英文对照设备说明书
ENR- BNR系列接地变压器、接地电阻成套装置ENR- BNR seriesgrounding transformer、earthing resistance cabinet使用说明书Instruction for use保定市伊诺尔电气设备有限公司Baoding Enuoer Electric Equipment Co., Ltd一、概述保定市伊诺尔电气设备有限公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发.生产，对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。
我公司以优质不锈钢合金材料，开发生产的系列中性接地电阻柜装置.用于 6～35kV 系统，在电缆供电的系统中，接地电容电流较大。
当电流大于规定值时，有可能产生弧光接地过电压。
中性点采用电阻接地方式的目的就是给故障点注入阻性电流，其电阻分量电流为电容分量电流的1.05~1.1倍。
可以把故障电流限制得适度，提高继电保护灵敏度，同时使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常相对中性点电压的2.6倍，防止弧光过电压损坏主设备，同时对铁磁谐振过电压有显著作用。
I. IntroductionBaoding Enuoer Electric Equipment Co., Ltd . Ltd has professional R & D team and advanced equipment. The company introduces and localizes advanced foreign technologies, and has always focused on the research, development and production of neutral grounding products which have good effect on reducing overvoltage and improving security and reliability of power systems. The company developed series of neutral grounding stainless steel resistor cabinets with import special alloy for 6 – 35KV power systems. Grounding capacitance currents in a cable power system is comparatively large. The current may resulted in arc grounding overvoltage one it exceeds specified value. The purpose of grounding neutral point with a resistor is to introduce resistant current to the fault point so to enhance the sensitivity of relayprotection to limit a fault point to slight local damages at the same time, restrict transient overvoltage within 2.6 times of normal voltage at the neutral point to avoid damage of principal equipment resulted from arc overvoltage, and substantially suppress ferromagnetic resonance overvoltage.二、型号说明II Model description三、使用条件：1、海拨高度：不超过4000m2、环境温度：-40℃～+60℃3、相对湿度：不大于95%（25℃）4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,电阻值 Resistance value额定电压值 Rated voltage value中性点接地电阻柜 Transformer neutral grounding resistor cabinet5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）6、适用于：户内、户外7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%特殊使用条件，请在订货时详细提出III Conditions of use:1 Altitude: no more than 4000m2 Ambient temperature: -40 ℃ ~ +60 ℃3 Relative humidity: no more than 95% (25 ℃)4 Installation site: there should be free of chemical etching gases, steam or explosive dust in the air5 Power frequency: 48 ~ 52Hz (50 Hz system), 58 ~ 62 Hz (60 Hz system)6 Installation environment: indoor, outdoor7 Installation point of resistor: normally the neutral point voltage displacement shall not be more than 3% of phase voltage;Special operation conditions shall be stated at the time of ordering.四.产品特点1.接地电阻柜柜体材质采用不锈钢板或冷轧钢板材质，外型美观，耐腐蚀性强，防护等级可达IP55。
接地电阻国家标准是多少？
接地电阻国家标准是多少？接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。
2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。
3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。
低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。
配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
南方电网公司消弧线圈并小电阻接地装置技术规范-阳光电子商务
1 消弧线圈并联小电阻接地 成套装置技术规范ICS备案号： Q/CSG中国南方电网责任有限公司企业Q/CSG ××××-2017目次1总则 (1)2规范性引用文件 (2)3消弧线圈类型 (3)3。
1按消弧补偿装置补偿电流的调节原理 (3)3.2按消弧补偿装置投入及退出补偿状态的方式 (3)3.3按一次设备绝缘介质 (3)4消弧线圈并小电阻成套装置基本功能和构成 (3)4.1基本功能 (3)4。
2装置构成 (4)4.3选线装置的配置............................................................................ 错误!未定义书签。
5使用条件 (4)5.1周围空气温度 (4)5.2海拔高度 (4)5.3风速要求 (4)5.4环境相对湿度(在25℃时） (4)5.5降雨量 (4)5.6雷暴日 (4)5。
7地震烈度 (5)5.8外绝缘 (5)5.9安装环境 (5)5.10控制器环境条件要求 (5)5.10.1正常工作大气条件 (5)5.10。
2对周围环境要求 (5)5。
10。
3储存、运输极限环境温度 (5)5。
11系统条件要求 (5)5.12控制器电源要求 (6)5.13成套装置接地要求 (6)6成套装置技术要求 (6)6.1消弧线圈并小电阻装置总体技术要求 (6)6.2 消弧线圈并小电阻控制逻辑要求 (8)6.2。
1小电阻投入 (9)6.2。
2小电阻退出 (9)6.2。
3小电阻投入失败的处理 (9)6.2。
4消弧线圈故障时小电阻的处理 (9)6。
2.5小电阻投入后接地故障未消失的处理 (9)6.2。
6对重合闸的处理 (9)6。
2。
7对间歇性接地故障的处理 (9)6。
2。
8 装置并列运行的处理 (9)6.3消弧线圈并电阻装置各部件技术要求 (9)6。
3。
1消弧线圈 (9)6。
3.2接地变压器 (10)6。
(建筑电气工程)目前规范中对电气装置接地电阻的规定精编
（建筑电气工程）目前规范中对电气装置接地电阻的规定目前规范中对电气装置接地电阻的规定电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的壹些规定值现做壹个摘录。
其中有俩本规范根据09年建设部文件已经更新或者作废了。
但仍然能够参考。
GB50116-985.7.1火灾自动报警系统接地装置的接地电阻值应符合下列要求：5.7.1.1采用专用接地装置时，接地电阻值不应大于4Ω;5.7.1.2采用共用接地装置时，接地电阻值不应大于1Ω;JGJ16/T-92老民规中：14.7.4电子设备接地14.7.4.1电子设备壹般应具有下列几种接地：（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3电子设备接地电阻值除另有规定外，壹般不宜大于4Ω且采用壹点接地方式。
电子设备接地宜和防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若和防雷接地系统分开，俩接地系统的距离不宜小于20m。
不论采用共用接地系统仍是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
14.7.5大、中型电子计算机接地14.7.5.1电子计算机应有以下几种接地：（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
（2）交流工作地。
（3）安全保护地。
之上三种接地的接地电阻值壹般要求均不大于4Ω。
在通常情况下，电子计算机的信号系统，不宜采用悬浮接地。
14.7.5.2电子计算机的三种接地装置可分开设置。
如采用共用接地方式，其接地系统的接地电阻应以诸种接地装置中最小壹种接地电阻值为依据。
若和防雷接地系统共用，则接地电阻值应≤1Ω。
参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定，在常规情况下：1）低压系统中，配电变压器中性点的接地电阻不宜超过4Ω；2）配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或PEN线应重复接地，接地电阻不宜超过10Ω；对于TT系统，PE线单独接地，接地电阻不宜超过4Ω；3）对于第二、三类防雷建筑物，当专引人工防雷引下线时（该情形极少），每根引下线的冲击电阻分别不宜大于10Ω、30Ω;当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定；4）除另有规定外，电子、信息及计算机设备接地电阻值不宜大于4Ω；5）当采用共用接地方式时，其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据。
浅析小电阻接地方式在变电站的应用
浅析小电阻接地方式在变电站的应用摘要：在我国电力事业高速发展的背景下，传统接地方式自身的不足已经显现出来，所以需要将小电阻接地方式应用在变电站中。
基于此，本文首先对小电阻接地方式进行了具体的分析，其次以提高供电的稳定性、解决通信干扰问题、确保人员的安全性为切入点，分析小电阻接地方式在变电站的应用方式，旨在能够充分发挥小电阻接地方式的方式，从而保证变电站能够稳定运行，推动国家电网的发展。
关键词：小电阻接地方式；供电稳定性；通信干扰前言：小电阻接地方式，实际是应用最为广泛的国家为美国，其主要原因为：在美国长期的发展中，对于弧光接地过电压的实际危害进行了过高的预估，所以便采用了小电阻接地方式进行规避，以此将线路中剩余的电荷进行泄放，从而对电压进行了更加优质的控制。
在小电阻接地方式中，通常其自身的电阻值相对较小，可以在单相接地的过程中，将电流控制在500A左右，同时能够将其调节至100A左右，并启动零序保护，将故障线路切断。
1.小电阻接地方式的设置分析1.1 选择电阻值在小电阻接地方式中，其电阻值的选择基本就是由电容电流（IC）确定的，但在具体计算、选择的过程中还需要考虑电网的实际、其他影响因素等。
电阻值的计算方式为：RN=UΦ/IR（公式1）。
在这一公式中，RN表示小电阻接地方式的电阻；UΦ表示变电站的额定电压；IR表示电网单接地发生故障时所经过RN的电流。
具体而言，电阻的选择还需要考虑以下几方面的因素：（1）通常选择IR=（1-4）IC的方式将间歇性电压控制在2.0pu~2.5pu以下；（2）目前变电站中基本采用零序保护功能，基本上能够定满足运行的需求，结合公式1所计算的电阻值，如果过渡电阻的值相对合理，那么其自身的灵敏度就能够满足供电系统的保护的需求。
1.2 选择变压器实际上，短时过载、长时间空载是当前接地变压器的主要运行特点。
在应用小电阻接地方式的过程中，其变压器的选择需要有限考虑接地变容量，并全面落实IEEE-C62.92.3标准。
中压系统中性点接地方式选用技术导则
2注：
b）当变电站单相接地故障电流中的谐波分量超过4%，且每段母线单相接地故障电容电流大于75A时宜采用小电阻接地方式。
c）变电站每段母线单相接地故障电容电流小于100A（35kV系统为50A）时，宜采用消弧线圈接地系统，运行中应投入保护装置中的重合闸功能。
b）
c）电阻器材料的温度系数应不超过 /℃，接地故障发生时电阻器的阻值升高应保证重合闸时，继电保护仍有足够的灵敏度。10秒温升试验中，达到温升限值时电阻器电流衰减值不应超过初始电流的20%。
d）
e）接地电阻装置绝缘水平应按照相应电压等级的要求选择。
f）
g）接地电阻回路中宜增加中性点电流监测或接地电阻温升检测装置。
电阻接地系统接地变压器容量的选取
小电阻接地系统用接地变压器不兼作所用变压器时，容量按接地故障时流过接地变压器电流对应容量的1/10选取；接地变压器兼作所用变压器时，其容量还应加上所用负荷容量。
电流互感器的选用
消弧线圈接地系统的电流互感器一般应接在消弧线圈和地之间；小电阻接地系统的电流互感器，可以根据需要，接在电阻器和地之间或者接在中性点和电阻器之间。
l)
m)消弧线圈装置应采用带录波系统和通用网络接口，以便于故障分析和远方调用消弧线圈装置的动作信息。
n)
中性点电阻装置的选择和应用
接地电阻装置电阻值的选择应综合考虑继电保护技术要求、故障电流对电气设备和通信的影响，以及对系统供电可靠性、人身安全的影响等。电阻值的选择应限制金属性单相接地短路电流为300－600A。
c）接地变压器通过断路器接至母线，可以兼做所用变压器。
d）
线路和母线发生接地故障时，主变压器回路的CT无零序电流流过，只有接地变压器、小电阻和线路CT(线路故障时)有零序电流流过，接地变压器零序保护可以作线路故障后备保护。开关、母线等裸露的带电部分应采用热塑材料加以封闭以尽量减少这部分设备的故障可能性。
浅谈主变低压侧中性点经小电阻接地零序电流保护的应用
浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。
关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。
做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。
1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。
外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。
1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。
在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。
另，接入电阻rn，能有效抑制接地过电压。
中性点接入电阻rn后，电网中的c0与rn形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。
这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。
10kV接地变小电阻技术要求规范
中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程10kV接地变及小电阻接地成套装置技术规范书水利部水利水电勘测设计研究院新疆维吾尔自治区2015年07月目录供货需求表 (4)1 总则 02工程概况 03运行环境条件 (1)4 适用技术标准 (2)5 技术要求 (3)5.1 技术参数 (3)5.2 接地变压器 (4)5.3 电阻器 (5)5.4 电流互感器（干式） (6)5.5 智能监控器 (6)5.6 箱体外罩 (6)5.7 测温元件温度控制器 (7)5.8 二次接口要求 (7)6 供货范围 (8)7 备品、备件及专用工具 (8)8 包装、标识、运输 (8)8.1 基本要求 (8)8.2 装运标志 (8)8.3 特殊要求 (8)9 技术服务 (9)9.1 设计资料要求 (9)9.2 制造厂工地代表要求 (10)9.3 在投标方工厂的检验和监造 (11)10 质量保证和试验 (11)10.1质量保证 (11)10.2试验 (11)10.3其它事项 (13)附录投标人需填写的表格 (15)供货需求表序号名称型号及规格单位数量备注1中性点接地电阻成套装置10kV接地变：10kV绕组容量630kVA接线组别：ZN额定中性点电流：1000A短路阻抗（%）：6.5接地电阻零序CT：5P20/5P20级变比100/1A二次负载20VA外壳及组合柜（适用于户外环境）配智能监控装置配智PT100测温电阻及温控仪套 1 户外安装注：1、在签订技术协议时，投标方应需提供满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。
2、成套装置尺寸应不大于6.2米x2.2米（长x宽），且尽可能小。
1 总则(1)本技术规范书适用于中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程的35kV接地变成套装置的招标。
它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。
(2)本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和技术规范的条文。
ENGR 智能小电阻使用说明书
Sieyuan
ENGR 智能小电阻接地系统成套装置使用说明书
前 言
感谢您使用思源电气股份有限公司的产品， 本产品是在老式中性点接地电阻器多 年运行经验的基础上，结合广大用户的需求，成功研制了 ENGR 智能小电阻接地系统 成套装置， 使得成套装置的整体性能得到了根本性的提高， 深受客户青睐。 为了安全、 正确、高效地使用本制作，请您务必注意以下重要提示： � 本说明书适用于 ENGR 智能小电阻接地系统成套装置。 � 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。 � 为防止装置损坏，严禁拆除装置外壳、带电插拔装置各电子插件、触摸电路 印制板上的芯片和器件。 � 请使用合格的测试仪器和设备对装置进行试验和检测。
Sieyuan
ENGR 智能小电阻接地系统成套装置 使 用 说 明 书
思源电气股份有限公司
S I E Y U A N E L E C T R I C C O . , LT D .
பைடு நூலகம் Sieyuan
修订日期：2014.01.02 版 本 号：2.00 本公司保留变更说明书的权利。
ENGR 智能小电阻接地系统成套装置使用说明书
思源电气股份有限公司版权所有。
是思源电气股份有限公司拥有的注册商标。
Sieyuan
ENGR 智能小电阻接地系统成套装置使用说明书
目 录
前 言................................................................................................................................................. 1 1 产品介绍................................
保护接地电阻不大于10欧的标准
保护接地电阻不大于10欧的标准
保护接地电阻不大于10欧的标准通常是指在工业和民用电气系统中，设备的保护接地电阻应该尽可能地小，以确保设备的可靠性和安全性。
具体来说，保护接地电阻不大于10欧的标准主要有以下几个方面：
1. 接地导体材料：接地导体材料应该选择导电性能良好的材料，如铜、铝等，以确保接地电阻的最小值。
2. 接地导体尺寸：接地导体的尺寸应该足够大，以确保接地电阻的最小值。
一般来说，接地导体的直径应该大于10毫米。
3. 接地导体布置：接地导体应该尽可能地布置在地面上，以确保接地电阻的最小值。
接地导体的布置应该尽可能地避免交叉和重叠，以确保接地电阻的均匀分布。
4. 接地导体连接方式：接地导体的连接方式应该选择导电性能良好的连接方式，如焊接、螺栓连接等，以确保接地电阻的最小值。
需要注意的是，保护接地电阻不大于10欧的标准只是一个参考值，实际应用时需要根据具体情况进行评估和调整。
此外，为了确保设备的安全性，还需要进行定期的接地电阻测试和维护。
中国南方电网有限责任公司小电流接地选线装置技术规范.
南方电网生〔2012〕32号附件Q/CSG中国南方电网有限责任公司企业标准小电流接地选线装置技术规范Specification for Fault Line Selection Device in Neutral PointIneffectively Grounded System中国南方电网有限责任公司 发 布目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 技术要求 (2)5 试验方法 (8)6 产品检验 (11)7 标志、包装、运输、贮存 (13)前言为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。
本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。
本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。
小电流接地选线装置技术规范1范围本标准规范了小电流接地选线装置的技术要求、试验方法、产品检验、运输和存储等。
本标准适用于南方电网公司小电流接地选线装置的设计、制造、采购、检验和应用。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
南方电网公司消弧线圈并小电阻接地装置技术规范-阳光电子商务
下发审核/检查方案和计划的通知 1 消弧线圈并联小电阻接地成套装置技术规范ICS备案号：Q/CSG中国南方电网责任有限公司企业标准Q/CSG ××××-2017目次1 总则 (1)2 范围 (2)3 规范性引用文件 (3)4 消弧线圈类型 (6)4.1按消弧补偿装置补偿电流的调节原理 (6)4.2按消弧补偿装置投入及退出补偿状态的方式 (6)4.3按一次设备绝缘介质 (6)5 消弧线圈并小电阻成套装置基本功能和构成 (6)5.1基本功能 (6)5.2装置构成 (7)6 使用条件 (7)6.1周围空气温度 (7)6.2海拔高度 (8)6.3风速要求 (8)6.4环境相对湿度(在25℃时) (8)6.5降雨量 (8)6.6雷暴日 (8)6.7地震烈度 (8)6.8外绝缘 (9)6.9安装环境 (9)6.10控制器环境条件要求 (9)6.10.1正常工作大气条件 (9)6.10.2对周围环境要求 (10)6.10.3储存、运输极限环境温度 (10)6.11系统条件要求 (11)6.12控制器电源要求 (11)6.13成套装置接地要求 (11)7 成套装置技术要求 (12)7.1消弧线圈并小电阻装置总体技术要求 (12)7.2 消弧线圈并小电阻控制逻辑要求 (15)7.2.1小电阻投入 (17)7.2.2小电阻退出 (17)7.2.3小电阻投入失败的处理 (17)7.2.4消弧线圈故障时小电阻的处理 (17)7.2.5小电阻投入后接地故障未消失的处理 (18)7.2.6对重合闸的处理 (18)7.2.7对间歇性接地故障的处理 (18)7.2.8 装置并列运行的处理 (18)7.3消弧线圈并电阻装置各部件技术要求 (18)7.3.1消弧线圈 (18)7.3.2接地变压器 (20)7.3.3控制器 (21)7.3.4并联小电阻技术要求 (26)7.3.5配套设备 (26)7.3.6成套装置箱变外壳要求 (27)7.3.7其它配套设备 (28)7.3.8其它技术性能要求 (28)8 试验要求 (29)8.1试验类型 (29)8.2消弧线圈并小电阻成套装置试验要求 (29)8.2.1出厂检验 (29)8.2.2型式检验 (29)8.2.3特殊检验 (29)8.2.4试验方法和要求 (30)9 标志 (37)10 包装、运输和贮存 (37)附录A：自动跟踪补偿消弧成套装置检验项目表 (40)模拟单相断线故障试验 (40)前言为规范配电网消弧线圈并小电阻接地成套装置技术标准和要求，指导南方电网公司配电系统中性点接地成套装置设备建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
如何选择小电阻接地成套装置中的电阻值
如何选择小电阻接地成套装置中的电阻值想谈三个问题：一、小电阻接地装置的概念1、通常10kV系统为中性点不接地系统，当系统出现单相接地故障时，在不发生谐振过电压的情况下，健全相的电压将从相电压升高到线电压（1.73倍），而且这种运行方式允许持续2小时。
但是，这样的不接地系统的存在是有条件的。
那就是只适合于单纯由架空线路组成的电网，且其电容电流必须小于10A。
问题是随着电网建设的发展，不可能有单纯的架空线路电网存在，而是电缆线路将越来越多，相应的电容电流也远远不止10A。
当10kV系统发生单相接地故障时，往往因比较大的电容电流而产生谐振过电压。
而谐振过电压的倍数常常可能达到3倍以上，这就严重威胁了设备的安全。
所以人们一直在设法降低产生谐振过电压的条件，从而降低过电压的倍数，以确保运行设备的安全。
简而言之，10kV系统可以作为中性点不接地系统而存在，但那是要有条件的，而这种条件遗随着电网的扩大和现代化已不复存在。
因此人们需要寻找一种人工的中性点接地装置，以降低谐振过电压对运行设备的危害。
2、消弧线圈接地装置通常，消弧线圈的作用目标仅是把单相接地电容电流补偿到10A以下而已。
自动跟踪补偿程度好的设备，当然可以解决问题。
但如果补偿得不好的话，系统电容电流仍可能大于10A。
而且，靠消弧线圈补偿实际上只能起到熄灭电弧（人们通常所说的弧光短路时的电弧）的作用，而不能抑止因弧光短路所引起的过电压倍数。
如果系统瞬时故障较多，那么这种装置还是不错的选择。
但如果系统中谐波分量较高的话，消弧线圈装置就不起作用。
因为谐波分量越高，电容电流就越大，甚至可能达到几百安。
那当然频率很高，所以电容电流就相当大我们知道，电容电流的大小除了和电容量成正比外，而所谓的谐波分量，至少是三次、五次、七次等，在系统的电容C一定的条件下，当然其频率越高，电容电流就越大-3L Ic= 3 U Cx10还和频率成正比，即：由于系统中谐波分量的存在，可使电容电流达到几百安培之多，另外，当系统发生单相接地故障时，其稳态过电压倍数为√3倍（即致使相电压升高到线电压），可是在暂态过电压阶段，其过电压倍数则可达到3～4倍，甚至更高。
小电流接地系统中性点接地方式比较及接地变保护整定计算分析
2021 No.1
电力系统
Electric System
电力系统装备
Electric Power System Equipment
小电流接地系统中性点接地方式比较及接地变保护整定计算分析
袁拓来 （广东电网有限责任公司中山供电局，广东中山 528400）
［摘 要］目前在全网范围内对小电流接地系统中性点接地方式进行改造，改造方式以新建、改造非城区变电站采用消弧线 圈并小电阻接地方式为主，城区全电缆出线的变电站采用小电阻方式。改造完成后，10 kV 中性点接地方式将只存在两个形式 ： 中性点接地线路当中植入小电阻 ；将消弧线圈和小电阻并联线路植入到中性点接地线路当中。
主要优点 ：①对过电压有限制作用。在系统接地之时健 全相电压短时间升高，对各类过电压（如工频过电压、断线 谐振过电压等）有很好的遏制作用，提高了设备安全度。② 能够精准地切除故障线路，保证故障损失最小化，使得一些 故障得到控制不会扩展为损害整个电路的大故障。这种功能 使得同沟敷设的其他线缆的安全度提升。③若是突然发生人 员高压触电，电源可以自动断开，对触电者进行最大程度保护。 ④发生系统接地时，相电压改变小，故此不要求较高的绝缘水 平，设备耐压能力可以参考相电压来选择。⑤接地故障发生后， 故障线路当中电流大，故此零序过流保护能够及时发挥作用， 有效切除故障电路，不过需要注意的是，零序保护有整定值 限定，若是高阻接地，其原本具有的保护作用难以发挥。⑥ 该种接地方式对测控装置具有明显保护功能，而且无需另外 增加控制元件，线路比价简单，设备运行维护清晰简洁，不
（2）为防止保护误动，提高供电可靠性，对于 10 kV 小电 阻接地系统，10 kV 接地变速断、过流保护不跳主变变低开关， 10 kV 接地变零序保护配合所接母线其它连接元件零序保护级 差跳 10 kV 分段及主变变低开关。
地铁110kV变电站低压侧接地方式的选择
地铁110kV变电站低压侧接地方式的选择摘要：近年来随着城市低压配电网电缆化程度的提高，单相接地短路电容电流不断增长，导致消弧线圈容量不断增大，其应用受到一定的局限。
由于地铁供电系统供电方式的特殊性，其接地系统的方案一直存在争议。
因此文章就地铁110KV变电站低压侧接地方式的选择进行论述。
关键词：地铁110kv变电站；低压侧；接地方式；选择目前国内地铁变电所接地基本按综合接地概念设计，包括变电所设备的系统接地、保护接地、防雷接地和信息技术接地，共用所在车站结构底板下方的人工接地网，以期使全线形成统一的、高低压兼容、强弱电合一的接地系统，满足车站内各类设备的系统接地、保护接地、防雷接地及信息技术接地要求。
由于地铁供电系统供电方式的特殊性，其接地系统的方案一直存在争议。
探讨适宜的接地方式十分重要。
一、低压侧接地方式中存在的问题地铁供车站动力照明用的变压器多为35/0.4kV配电变压器，35kV侧的保护接地和0.4kV侧的系统及保护接地共用同一个接地网。
出于供电可靠性、人身和设备的安全性以及电磁兼容等方面的要求，目前国内低压配电基本采用TN-S（三相四线制）系统。
当35kV设备出现单相对壳短路时，低压设备外壳电压将由0提升为Uf=IdRB（式中，Uf为预期接触电压；Id为故障电流）。
35kV侧多采用小电阻接地系统，将单相接地故障电流限制在1000A以内，假设Id=600A，RB=0.5Ω，则Uf=300V。
据了解，目前车站设备用房，虽然在重要的房间（环控室、0.4kV开关柜室）做了等电位联结，如将设备外壳接在房间内沿墙敷设的一圈接地扁钢上，但又要求扁钢和结构钢筋绝缘，故人触碰外壳时将直接接触300V的电压，产生足以致命的电流，而该电流又非低压回路产生的接地故障电流，其剩余电流保护无法动作。
因此亟待对地铁110KV变电站低压侧接地方式进行优化选择。
二、地铁110KV变电站低压侧2种接地方式的比较及选择（一）系统发展需要及中性点设备选型地铁110kV变电站规模如下：主变压器容量2×40MVA。
电机绝缘电阻和接地电阻值，多大就算合格？
电机绝缘电阻和接地电阻值，多大就算合格？
绝缘电阻是对于电机绕组部分的要求，即电机的带电部分相对于其他非带电零部件的绝缘性能，按照电机额定电压和冷热态的不同，标准规定了绝缘电阻的最低限值，还必须按照规定的测量仪表进行检测。
而电机的接地电阻则是评价电机接地水平的性能指标，接地电阻的大小直接决定了电机运行过程的安全水平。
从绝缘电阻和接地电阻的概念分析，绝缘电阻越大越好，而接地电阻则是越小越好，但两个电阻都有限定条件下的具体数值要求。
GB/T 14711是针对于中小型旋转电机的通用性安全要求标准，标准电机在热态或热试验后的绝缘电阻最小值，与电机的额定电压和功率有直接关系，具体按下图的公式计算，并将0.38兆欧规定为最低限定值。
而对于电机绕组的冷态绝缘电阻，则按照电机额定电压及电源类型进行了定量规定：当电机额定电压不超过交流1000V、直流1500V 时，电机绕组的冷态绝缘电阻应不低于5兆欧，其他情况下，电机绕组的冷态绝缘电阻应不低于50兆欧。
综合以上要求，我们可以归结为：电机绕组的热态绝缘电阻不应低于0.38兆欧；电机绕组的冷态绝缘电阻按照交流1000V、直流1500V分界，分别为不低于5兆欧和50兆欧。
特别要提示，绝缘电阻的检测一定要按照规定选择适宜的仪表，并区分冷态与热态的不同限值要求。
接地是电机产品必须具备的安全运行措施，以确保电机因电气质量故障，或绝缘结构受到不良影响时发生漏电时，对人身安全的一种保护措施，GB/T 14711中以专门的章节进行了具体规定，除对接地装置的规定外，明确接地路径的接地电阻不能大于0.1欧姆。
以上非官方发布内容，仅代表个人观点。
