三角波正弦波转换电路..
lm358正弦波方波三角波产生电路
《LM358正弦波、方波、三角波产生电路设计与应用》一、引言在电子领域中，波形发生器是一种非常重要的电路，它可以产生各种不同的波形信号，包括正弦波、方波和三角波等。
LM358作为一款宽幅增益带宽产品电压反馈运算放大器，被广泛应用于波形发生器电路中。
本文将探讨如何利用LM358设计正弦波、方波和三角波产生电路，并简要介绍其应用。
二、LM358正弦波产生电路设计1. 基本原理LM358正弦波产生电路的基本原理是利用振荡电路产生稳定的正弦波信号。
通过LM358的高增益和频率特性，结合RC滤波电路，可以实现较为稳定的正弦波输出。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电容C1和C2相连，形成反馈电路，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
（2）RC滤波电路。
在LM358的输出端接入RC滤波电路，通过调节电阻和电容的数值，可以实现所需的正弦波频率和幅值。
3. 电路测试连接电源并接入示波器进行测试，调节RC滤波电路的参数，可以观察到稳定的正弦波信号输出。
三、LM358方波产生电路设计1. 基本原理LM358方波产生电路的基本原理是通过LM358的高增益和高速响应特性，结合反相输入和正向输入，实现对方波信号的产生。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电阻R1和R2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
（2）反相输入和正向输入。
通过R1和R2的分压作用，实现LM358反相输入和正向输入，从而产生方波输出。
3. 电路测试连接电源并接入示波器进行测试，调节R1和R2的数值，可以观察到稳定的方波信号输出。
四、LM358三角波产生电路设计1. 基本原理LM358三角波产生电路的基本原理是通过LM358的反相输入和正向输入结合，实现对三角波信号的产生。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电容C1和C2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
模拟电子方波—正弦波—三角波转换全解
第1章绪论1.1简介在人们认识自然、改造自然的过程中，经常需要对各种各样的电子信号进行测量，因而如何根据被测量电子信号的不同特征和测量要求，灵活、快速的选用不同特征的信号源成了现代测量技术值得深入研究的课题。
信号源主要给被测电路提供所需要的已知信号(各种波形)，然后用其它仪表测量感兴趣的参数。
可见信号源在各种实验应用和实验测试处理中，它不是测量仪器，而是根据使用者的要求，作为激励源，仿真各种测试信号，提供给被测电路，以满足测量或各种实际需要。
波形发生器就是信号源的一种，能够给被测电路提供所需要的波形。
传统的波形发生器多采用模拟电子技术，由分立元件或模拟集成电路构成，其电路结构复杂，不能根据实际需要灵活扩展。
随着微电子技术的发展，运用单片机技术，通过巧妙的软件设计和简易的硬件电路，产生数字式的正弦波、方波、三角波、锯齿等幅值可调的信号。
与现有各类型波形发生器比较而言，产生的数字信号干扰小，输出稳定，可靠性高，特别是操作简单方便。
根据用途不同，有产生三种或多种波形的波形发生器，使用的器件可以是分立器件 (如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
它用于产生被测电路所需特定参数的电测试信号。
在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。
当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。
当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。
并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。
设计题目：如何实现正弦波、方波与三角波信号之间的变换
内蒙古工业大学信息工程学院课程学习报告设计题目：如何实现正弦波、方波与三角波信号之间的变换课程名称：模拟电子技术班级：通信10-1 班姓名：学号：成绩：指导教师：设计题目：如何实现正弦波、方波与三角波信号之间的变换一、课题设计任务与要求1、输出电压：0-1V之间2、频率范围：20Hz-20kHz之间3、信号频率：1KHz的正弦波、2KHz的方波和三角波任务如下：1KHz的正弦波2KHz2KHz的方波2KHz二、总体电路设方案(1)函数信号发生器设计思路①产生正弦波可以通过RC文氏电桥正弦波振荡电路，通过控制RC的值达到选频即控制频率大小的目的。
②产生的方波经RC积分电路后输出，得到三角波，为调节幅值，则用电压跟随器隔离三角波输出端，再用电位器接在运放输出端调节电压输出幅值。
③要先产生方波，就必须先用电压比较器和稳压管组成方波产生电路，为调节幅值，则用专用的电压跟随器隔离方波产生端，再用电位器接在运放输出端调节电压输出幅值。
(2)函数信号发生器原理函数信号发生器是一种用来产生特定需要波形信号的装置，比较常见的有方波、三角波、正弦波和锯齿波发生器。
本实验用来产生正弦波--方波--三角波信号。
正弦波发生器：采用RC桥式振荡电路实现输出为正弦波。
②正弦波转换成方波发生器:采用电压比较器与稳压管相结合，实现输出为方波。
③方波转三角波发生电路：将RC积分电路与运放结合，实现方波转三角波。
（图一）正弦波发生电路图（图二）正弦波转换成方波发生电路图（图三）方波转换成三角波发生电路图错误!未指定书签。
三、电路设计与原理说明1、正弦波发生电路的工作原理正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。
正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。
其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。
三角波方波正弦波
4总电路图
图7 函数发生器总电路图
总电路图的原理：555定时器接成多谐振荡器工作形式，C2为定时电容， C2的充电回路是R2→R3→RP→C2；C2的放电回路是C2→RP→R3→IC 的7脚(放电管)。由于R3+RP》R2，所以充电时间常数与放电时间常数近 似相等，由IC的3脚输出的是近似对称方波。按图所示元件参数，其频率 为1kHz左右，调节电位器RP可改变振荡器的频率。方波信号经R4、C5 积分网络后，输出三角波。三角波再经R5、C6积分网络，输出近似的正 弦波。C1是电源滤波电容。发光二极管VD用作电源指示灯。
(3-2)
当Vc上升到2Vcc/3时，电路又翻转为低电平。如此周而复始，于是，在
电路的输出端就得到一个周期性的矩形波。电路的工作波形如图4，其震荡
频率为
f=1/（tpL+tpH）=1.43/(R1+2R3+2Rp) C2
555多谐振荡器产生方波波形
方波--三角波转换电路的工作原理
图5 积分电路产生三角波
方波变三角波原理
时间常数RC一般远大于脉冲宽度，取RC>3Tp即可，Tp为脉冲宽度 从T0到T1，电容充电 ，V0=Vc按指数规律缓慢上升。 方波输出为0时，电容放电。V0=Vc按指数规律下降，V0为输出电压 ，Vc为电容电压。利用积分延时现象，把跳变电压变得缓慢
3三角波--正弦波转换电路的工作原理
三角波方波正弦波
各组成部分的工作原理
波的原理。
用555定时器组成的多谐振荡器如图3所示。接通电源后，电容C2被充电
，当电容C2上端电压Vc升到2Vcc/3时使555第3脚V0为低电平，同时555内
放电三极管T导通，此时电容C2通过R3、Rp放电，Vc下降。当Vc下降到
把三角波转换成正弦波的宽带正弦波转换
把三角波转换成正弦波的宽带正弦波转换
把三角波转换成正弦波的宽带正弦波转换器

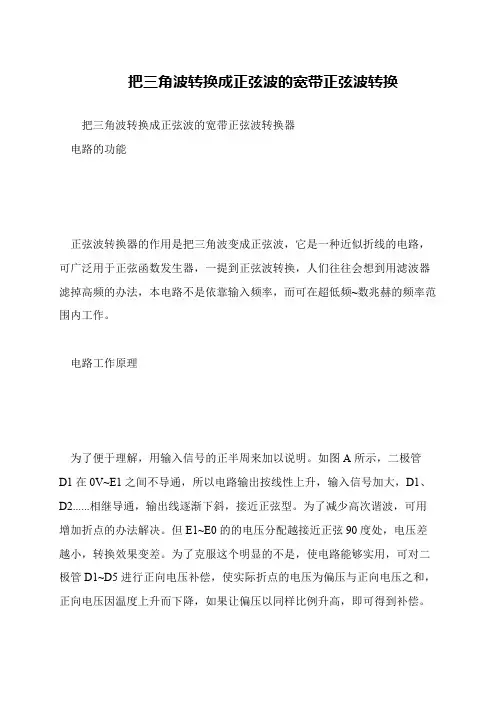

电路的功能
正弦波转换器的作用是把三角波变成正弦波，它是一种近似折线的电路，可广泛用于正弦函数发生器，一提到正弦波转换，人们往往会想到用滤波器滤掉高频的办法，本电路不是依靠输入频率，而可在超低频~数兆赫的频率范围内工作。
电路工作原理
为了便于理解，用输入信号的正半周来加以说明。
如图A所示，二极管
D1在0V~E1之间不导通，所以电路输出按线性上升，输入信号加大，D1、D2......相继导通，输出线逐渐下斜，接近正弦型。
为了减少高次谐波，可用增加折点的办法解决。
但E1~E0的的电压分配越接近正弦90度处，电压差越小，转换效果变差。
为了克服这个明显的不是，使电路能够实用，可对二极管D1~D5进行正向电压补偿，使实际折点的电压为偏压与正向电压之和，正向电压因温度上升而下降，如果让偏压以同样比例升高，即可得到补偿。
。
三角波正弦波转换电路
目录1.设计要求 (2)2.设计方案与论证 (2)3.设计原理 (4)3.1硬件分析 (4)3.1.1总体电路图 (4)3.1.2三角波产生电路 (4)3.1.3 门限电压的估算 (5)3.1.4矩形波产生电路 (6)3.1.5工作原理 (6)3.1.6三角波整流电路 (7)3.1.7调幅电路 (8)3.1.8偏置电路 (10)3.2 multisim软件简介 (11)4.元器件清单 (12)5.元器件识别与检测 (13)6.硬件制作与调试 (13)7.设计心得 (14)8.参考文献 (14)1.设计要求在研制、生产、使用、测试和维修各种电子元器件、部件以及整机设备时，都需要有信号源，由它产生不同频率、不同波形的电压、电流信号并加到被测器件、设备上，用其他测量仪器观察、测量被测者的输出响应，以分析和确定它们的性能参数。
而波形发生器是它们中一种更为常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
本次课程设计应用所学电路设计构成可产生三角波形，并在此基础上应用二极管整流网络对所产生的三角波整流为正弦波，再对正弦波进行进一步的处理。
使用模拟或者数字的方法设计一个频率可调的三角波发生器，并利用二极管网络将三角波整成正弦波。
对正弦波作进一步处理：1) 使正弦波峰峰值可变2) 使正弦波可叠加直流偏置3) 频率调节范围50Hz～100KHz分析原理，设计电路，正确选择参数，在实现电路仿真的基础上搭建和调试硬件电路。
2.设计方案与论证本次课程设计应用多谐振荡电路产生方波，再应用积分电路对所产生的方波进行一次积分产生三角波，用二极管整形网络对三角波进行整流使之产生不失真的正弦波。
对正弦波进一步处理：用反相放大器对产生的波形进行放大，后跟反相加法器对正弦波进行直流偏置。
用multisim软件对电路仿真。
总体框图如下：开始产生方波一次积分三角波二极管整流网络正弦波调幅电路调幅波偏置偏置波形输出结束图1总体方案流程图3.设计原理3.1硬件分析3.1.1总体电路图图2完整电路图3.1.2三角波产生电路利用集成运放构成的比较器和电容的充放电，可以实现集成运放的周期性翻转，进而在输出端产生一个方波。
三角波转正弦波电路
三角波转正弦波电路一、引言三角波转正弦波电路是一种常见的电路，它可以将输入的三角波信号转换成正弦波信号，被广泛应用于音频、通讯等领域。
本文将详细介绍三角波转正弦波电路的原理、设计和实现过程。
二、原理1. 三角波信号三角波信号是一种周期性的信号，其形状类似于一个等腰直角三角形。
其特点是在一个周期内从最小值逐渐上升到最大值，然后再从最大值逐渐下降到最小值。
2. 正弦波信号正弦波信号是一种周期性的连续函数，其形状类似于一个曲线。
其特点是在一个周期内从0度开始逐渐上升到360度，然后再从360度逐渐下降到0度。
3. 三角波转正弦波原理三角波转正弦波电路的基本原理是利用三角函数的性质将输入的三角波信号进行处理，得到输出的正弦波信号。
具体来说，可以通过对输入的三角波进行积分或者微分来得到输出的正弦波。
4. 积分法积分法是一种将三角波信号转换成正弦波信号的常用方法。
具体来说，可以通过对输入的三角波进行积分，得到输出的正弦波。
这种方法需要使用一个积分器电路，将输入的三角波信号作为积分器的输入，输出的正弦波信号则为积分器的输出。
5. 微分法微分法是另一种将三角波信号转换成正弦波信号的常用方法。
具体来说，可以通过对输入的三角波进行微分，得到输出的正弦波。
这种方法需要使用一个微分器电路，将输入的三角波信号作为微分器的输入，输出的正弦波信号则为微分器的输出。
三、设计1. 积分法设计积分法设计需要使用一个积分器电路和一个运放电路。
其中，积分器电路主要用于对输入的三角波进行积分，而运放电路主要用于对输出进行放大和滤波。
（1）积分器电路设计积分器电路可以采用反相比例运算放大器或者反相加法运算放大器实现。
在此我们以反相比例运算放大器为例进行设计。
首先需要确定反相比例运算放大器中反馈电阻Rf和输入电阻Ri的大小关系。
根据反相比例运算放大器的公式，可以得到Rf/Ri=-1/RC。
其中，RC为积分电容器的电容值。
其次需要确定积分电容器C的电容值。
三角波转正弦波电路
三角波转正弦波电路三角波转正弦波电路是一种常见的电子电路，用于将三角波信号转换为正弦波信号。
在本文中，我们将介绍这种电路的工作原理和设计方法。
让我们了解一下什么是三角波和正弦波。
三角波是一种周期性的波形，其波形呈现出类似于三角形的形状。
它的特点是在每个周期内，波形从低值逐渐上升到高值，然后再逐渐下降到低值。
正弦波是一种连续变化的波形，其波形呈现出平滑的曲线，具有周期性和对称性。
将三角波转换为正弦波的电路是基于信号的频率和幅度之间的关系。
在这种电路中，我们使用一个运算放大器（op-amp）和一些电阻、电容和电感元件来实现转换。
运算放大器是一种具有高放大倍数和差分输入的强大电子元件，可以用于放大、滤波和运算信号。
在三角波转正弦波电路中，我们首先需要将输入的三角波信号进行放大。
为了实现这一点，我们可以使用一个非反相放大器电路。
该电路由一个运算放大器和一个电阻组成，通过调整电阻的值，我们可以实现所需的放大倍数。
接下来，我们需要将放大后的信号进行滤波，以去除高频噪声和杂散分量。
为了实现这一点，我们可以使用一个低通滤波器。
该滤波器由一个电感和一个电容组成，通过调整它们的值，我们可以实现所需的滤波效果。
我们需要对滤波后的信号进行波形整形，以使其变为正弦波。
为了实现这一点，我们可以使用一个比较器电路。
该电路由一个运算放大器和一个电阻组成，通过调整电阻的值，我们可以实现所需的波形整形效果。
通过以上的步骤，我们可以将输入的三角波信号转换为正弦波信号。
这种电路在实际应用中具有广泛的用途，比如在音频信号处理、振荡电路和通信系统中。
总结起来，三角波转正弦波电路是一种将三角波信号转换为正弦波信号的电子电路。
该电路利用运算放大器、电阻、电容和电感等元件实现信号的放大、滤波和波形整形。
通过调整元件的参数，我们可以实现所需的转换效果。
这种电路在实际应用中具有重要的作用，并且具有广泛的应用前景。
希望通过本文的介绍，读者可以对三角波转正弦波电路有一个初步的了解。
三角波正弦波转换电路
目录1.设计要求 (2)2.设计方案与论证 (2)3.设计原理 (4)3.1硬件分析 (4)3.1.1总体电路图 (4)3.1.2三角波产生电路 (4)3.1.3 门限电压的估算 (5)3.1.4矩形波产生电路 (6)3.1.5工作原理 (6)3.1.6三角波整流电路 (7)3.1.7调幅电路 (8)3.1.8偏置电路 (10)3.2 multisim软件简介 (11)4.元器件清单 (12)5.元器件识别与检测 (13)6.硬件制作与调试 (13)7.设计心得 (14)8.参考文献 (14)1.设计要求在研制、生产、使用、测试和维修各种电子元器件、部件以及整机设备时，都需要有信号源，由它产生不同频率、不同波形的电压、电流信号并加到被测器件、设备上，用其他测量仪器观察、测量被测者的输出响应，以分析和确定它们的性能参数。
而波形发生器是它们中一种更为常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
本次课程设计应用所学电路设计构成可产生三角波形，并在此基础上应用二极管整流网络对所产生的三角波整流为正弦波，再对正弦波进行进一步的处理。
使用模拟或者数字的方法设计一个频率可调的三角波发生器，并利用二极管网络将三角波整成正弦波。
对正弦波作进一步处理：1) 使正弦波峰峰值可变2) 使正弦波可叠加直流偏置3) 频率调节范围50Hz～100KHz分析原理，设计电路，正确选择参数，在实现电路仿真的基础上搭建和调试硬件电路。
2.设计方案与论证本次课程设计应用多谐振荡电路产生方波，再应用积分电路对所产生的方波进行一次积分产生三角波，用二极管整形网络对三角波进行整流使之产生不失真的正弦波。
对正弦波进一步处理：用反相放大器对产生的波形进行放大，后跟反相加法器对正弦波进行直流偏置。
用multisim软件对电路仿真。
总体框图如下：图1总体方案流程图3.设计原理3.1硬件分析3.1.1总体电路图图2完整电路图3.1.2三角波产生电路利用集成运放构成的比较器和电容的充放电，可以实现集成运放的周期性翻转，进而在输出端产生一个方波。
三角波—正弦波转换电路课程设计
三角波—正弦波转换电路课程设计课程设计概述：本课程设计旨在学习三角波到正弦波的转换电路。
通过设计、搭建和测试电路，学生将了解三角波产生的原理和相关电路，掌握正弦波产生电路的设计和实现方法。
通过实践操作，提高学生的电路设计和调试能力，加深对三角波和正弦波的理解。
课程设计目标：1.了解三角波和正弦波的特性和应用领域；2.学习三角波产生电路的原理和基本电路；3.学习正弦波产生电路的原理和基本电路；4.设计并搭建三角波—正弦波转换电路；5.调试并测试电路的性能；6.综合运用所学知识，解决实际电路设计问题。
课程设计内容：1. 三角波特性和产生电路的介绍- 介绍三角波的定义、特性和应用领域；- 介绍三角波产生电路的基本原理和常用电路。
2. 正弦波特性和产生电路的介绍- 介绍正弦波的定义、特性和应用领域；- 介绍正弦波产生电路的基本原理和常用电路。
3. 三角波—正弦波转换电路设计- 给出三角波输入电路的电路图和参数要求；- 根据要求，设计正弦波输出电路的电路图和参数。
4. 电路搭建与调试- 搭建三角波输入电路和正弦波输出电路；- 进行电路调试，调整电路参数以获得所需输出。
5. 电路性能测试与结果分析- 进行电路性能测试，记录测试数据；- 对测试结果进行分析和评估，并提出改进意见。
6. 实际电路设计问题解决- 给出一个实际电路设计问题，要求学生运用所学知识设计相应电路；- 搭建、调试和测试电路，提出设计方案和改进意见。
7. 实验报告撰写- 学生根据实验过程和结果撰写实验报告，包括实验目的、原理、电路设计、搭建与调试过程、测试结果与分析等内容。
课程设计要求：1. 学生对电路基础知识有一定了解；2. 学生能够使用电子软件进行电路设计和模拟；3. 学生能够使用基本的电子仪器进行实验操作和数据采集；4. 学生能够合理地进行电路调试和故障排除；5. 学生具备良好的团队合作和沟通能力；6. 学生具备较强的实践能力和创新思维能力。
lm358正弦波方波三角波产生电路
lm358正弦波方波三角波产生电路LM358是一种双通道运算放大器，具有低功耗和宽电源电压范围等特点，非常适合用于信号处理、滤波以及波形生成电路。
在本文中，我们将针对LM358正弦波、方波和三角波产生电路展开探讨，并提供详细的电路设计原理和实现步骤。
1. LM358正弦波产生电路正弦波产生电路是一种基本的波形生成电路，能够产生具有稳定幅值和频率的正弦波信号。
使用LM358运算放大器和一些基本的无源元件，我们可以设计出简单而稳定的正弦波产生电路。
我们需要通过一个RC 网络将运算放大器配置为反馈振荡电路。
通过调整RC网络的参数，可以实现所需频率的正弦波输出。
需要注意的是，为了稳定输出的幅值和频率，我们需要精心选择和调整电阻和电容的数值。
2. LM358方波产生电路方波产生电路是一种能够生成具有固定占空比和频率的方波信号的电路。
使用LM358运算放大器和几个简单的元件，我们可以设计出稳定的方波产生电路。
我们可以将LM358配置为比较器，通过设置阈值电压和反馈电阻，可以实现所需频率和占空比的方波输出。
需要注意的是，选择合适的电阻和电容数值，可以使得方波输出的上升和下降沿更加陡峭。
3. LM358三角波产生电路与正弦波和方波不同，三角波产生电路能够生成具有线性变化斜率的三角波信号。
同样地，我们可以利用LM358运算放大器和几个简单的元件设计出稳定的三角波产生电路。
我们可以将LM358配置为积分放大器，通过输入一个方波信号，并将其积分，可以得到具有线性变化斜率的三角波输出。
调整输入方波的频率和幅值，可以进一步调整三角波输出的频率和幅值。
总结回顾通过对LM358正弦波、方波和三角波产生电路的探讨，我们可以看到LM358作为运算放大器在波形生成电路中的灵活性和高性能。
通过精心设计和调整，我们可以实现稳定、精确和灵活的波形输出。
值得一提的是，LM358产生的波形信号可以应用于各种信号处理和波形调制电路中，具有广泛的应用前景。
北邮模电实验报告 函数信号发生器的设计
北京邮电大学电子电路综合设计实验报告课题名称：函数信号发生器的设计学院：班级：姓名：学号：班内序号：课题名称：函数信号发生器的设计摘要：采用运算放大器组成的积分电路产生比较理想的方波-三角波，根据所需振荡频率和对方波前后沿陡度、方波和三角波幅度的要求，选择运放、稳压管、限流电阻和电容。
三角波-正弦波转换电路利用差分放大器传输特性曲线的非线性实现，选取合适的滑动变阻器来调节三角波的幅度和电路的对称性，同时利用隔直电容、滤波电容来改善输出正弦波的波形。
关键词：方波三角波正弦波一、设计任务要求1．基本要求：设计制作一个函数信号发生器电路，该电路能够输出频率可调的正弦波、三角波和方波信号。
(1) 输出频率能在1-10KHz范围内连续可调，无明显失真。
(2) 方波输出电压Uopp=12V（误差小于20%），上升、下降沿小于10us。
(3) 三角波Uopp=8V（误差小于20%）。
(4) 正弦波Uopp1V，无明显失真。
2.提高要求：(1) 输出方波占空比可调范围30%-70%。
(2) 三种输出波形的峰峰值Uopp均可在1V-10V内连续可调。
二、设计思路和总体结构框图总体结构框图：设计思路：由运放构成的比较器和反相积分器组成方波-三角波发生电路，三角波输入差分放大电路，利用其传输特性曲线的非线性实现三角波-正弦波的转换，从而电路可在三个输出端分别输出方波、三角波和正弦波，达到信号发生器实验的基本要求。
将输出端与地之间接入大阻值电位器，电位器的抽头处作为新的输出端，实现输出信号幅度的连续调节。
利用二极管的单向导通性，将方波-三角波中间的电阻改为两个反向二极管一端相连，另一端接入电位器，抽头处输出的结构，实现占空比连续可调，达到信号发生器实验的提高要求。
三、分块电路和总体电路的设计过程1.方波-三角波产生电路电路图：设计过程：①根据所需振荡频率的高低和对方波前后沿陡度的要求，选择电压转换速率S R合适的运算放大器。
模电实验报告
北京邮电大学电子电路综合设计实验实验报告实验题目：函数信号发生器院系：信息与通信工程学院班级：姓名：识涯学号：班内序号：一、课题名称：函数信号发生器的设计二、摘要：信号发生器又称信号源或振荡器，可产生不同波形、频率、幅度和调制情况的信号，为电子测量提供符合一定技术要求的电信号。
信号发生器在生产实践和科技领域中有着广泛的应用。
本实验电路由方波—三角波发生电路和三角波—正弦波震荡电路组成，利用积分电路和差分电路实现了方波，三角波，正弦波三种波形的输出，并使用电位器实现了频率及占空比的调节功能。
关键词：方波三角波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作一个简易方波——三角波——正弦波信号发生器，供电电源为±12V，要求频率调节方便，并满足下列指标要求：1、输出频率能在1KHZ～10KHZ范围内连续可调。
2、方波输出电压峰峰值UOPP＝12V（误差<20%），上升、下降沿均小于10μS；3、三角波输出电压峰峰值Uopp＝8V （误差<20%）；4、在1KHZ～10KHZ的频率范围内，正弦波输出电压峰峰值Uopp≥1V，无明显失真。
2．提高要求：1、将输出方波改为占空比可调的矩形波，占空比可调范围30%--70%2、自拟其它功能。
四、设计思路实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种方案。
本实验采用的设计方案如下图所示图1 总体结构框图首先，由比较器构成方波振荡电路，比较器输出的方波信号经由积分器构成的方波-三角波变换电路形成三角波，采用运放组成积分电路，可以得到比较理想的波形。
再经过差分放大器构成的三角波-正弦波变换电路，生成正弦波信号。
在方波和三角波发生电路中添加电位器调节，可使其频率及占空比在一定范围内改变；五、分块电路与总体电路的设计1．方波—三角波产生电路如图三所示为方波——三角波振荡电路。
由于采用了运放组成的积分电路，可以得到比较理想的方波和三角波。
模拟电子方波—正弦波—三角波转换全解
第1章绪论1.1简介在人们认识自然、改造自然的过程中，经常需要对各种各样的电子信号进行测量，因而如何根据被测量电子信号的不同特征和测量要求，灵活、快速的选用不同特征的信号源成了现代测量技术值得深入研究的课题。
信号源主要给被测电路提供所需要的已知信号(各种波形)，然后用其它仪表测量感兴趣的参数。
可见信号源在各种实验应用和实验测试处理中，它不是测量仪器，而是根据使用者的要求，作为激励源，仿真各种测试信号，提供给被测电路，以满足测量或各种实际需要。
波形发生器就是信号源的一种，能够给被测电路提供所需要的波形。
传统的波形发生器多采用模拟电子技术，由分立元件或模拟集成电路构成，其电路结构复杂，不能根据实际需要灵活扩展。
随着微电子技术的发展，运用单片机技术，通过巧妙的软件设计和简易的硬件电路，产生数字式的正弦波、方波、三角波、锯齿等幅值可调的信号。
与现有各类型波形发生器比较而言，产生的数字信号干扰小，输出稳定，可靠性高，特别是操作简单方便。
根据用途不同，有产生三种或多种波形的波形发生器，使用的器件可以是分立器件 (如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
它用于产生被测电路所需特定参数的电测试信号。
在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。
当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。
当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。
并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。
函数信号发生器设计实验报告
函数信号发生器的设计实验报告院系：电子工程学院班级：2012211209**：***班内序号：学号：实验目的：设计一个设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。
1，输出频率能在1—10KHz范围内连续可调，无明显失真；2，方波输出电压Uopp = 12V,上升、下降沿小于10us（误差<20%）；3，三角波Uopp = 8V（误差<20%）；4，正弦波Uopp≥1V。
设计思路：1，原理框图：2，系统的组成框图：分块电路和总体电路的设计：函数发生器是指能自动产生方波、三角波和正弦波的电压波形的电路或者仪器。
电路形式可以采用由运放及分离元件构成；也可以采用单片集成函数发生器。
根据用途不同，有产生三种或多种波形的函数发生器，本课题采用由集成运算放大器与晶体差分管放大器共同组成的方波—三角波、三角波—正弦波函数发生器的方法。
本课题中函数信号发生器电路组成如下：第一个电路是由比较器和积分器组成方波—三角波产生电路。
单限比较器输出的方波经积分器得到三角波；第二个电路是由差分放大器组成的三角波—正弦波变换电路。
差分放大器的特点:工作点稳定，输入阻抗高，抗干扰能力较强等。
特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波波形变换的原理是利用差分放大器的传输特性曲线的非线性。
传输特性曲线越对称，线性区域越窄越好;三角波的幅度Uim应正好使晶体接近饱和区域或者截至区域。
Ⅰ、方波—三角波产生电路设计方波输出幅度由稳压管的稳压值决定，即限制在（Uz+UD）之间。
方波经积分得到三角波，幅度为Uo2m=±（Uz+UD）方波和三角波的震荡频率相同，为f=1/T=āRf/4R1R2C，式中ā为电位器RW 的滑动比（即滑动头对地电阻与电位器总电阻之比）。
即调节RW可改变振荡频率。
根据两个运放的转换速率的比较，在产生方波的时候选用转换速率快的LM318，这样保证生成的方波上下长短一致，用LM741则会不均匀。
正弦波-方波-三角波发生电路设计
东华理工大学长江学院课程设计报告正弦波-方波-三角波发生电路设计学生姓名:专业：班级：指导教师：正弦波-方波-三角波发生电路设计函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件(如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。
产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生正弦波，再将正弦波变成方波-三角波或将方波变成三角波等等。
本课题采用先产生正弦波，再将方波变换成三角波的电路设计方法，本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成正弦波产生电路，比较器输出的方波经积分器得到三角波，目录1、正弦波发生器 (3)2、方波发生器 (4)3、三角波发生器 (7)4、正弦波-方波-三角波发生器 (9)5、总电路图、元器件清单 (10)6、心得体会及参考文献 (11)简述：方波、正弦波、三角波是电子电路中经常用到的信号，设计一个正弦波-方波-三角波发生电路。
具体技术要求如下：（1）正弦波-方波-三角波的频率在100Hz-20KHz范围内连续可调；（2）正弦波和方波的信输出幅度为6V，三角波的输出幅度在0-2V之间连续可调；正弦波的失真度r5%；（4）设计上述电路工作所需的直流稳压电源电路。
使用仪器及测量仪表：选用元器件（1）.集成运放F007（a741）;(2)稳压及开关二极管；（3）电阻、电容、电位器若干。
测量仪表（1）直流稳压电源；（2）示波器；（3）万用表（4）频率计（5）交流电压表一、正弦波发生器其振荡频率为1kHz。
三角波产生及三角波—正弦波转换电路及音频功率放大电路
组号：31号一、问题重述题目A:运算放大器的应用1、任务基础部分：1、利用运算放大器，设计制作一个三角波发生电路。
2、将上述三角波经波形转换电路后输出正弦波。
扩展部分：3、利用集成运算放大器，制作一个功率放大电路，驱动扩音器发声，输入信号为上述正弦波。
4、使用三极管自搭运算放大器实现3中功能。
2、要求1、三角波和正弦波频率为6kHz，峰峰值分别为2V和4V，波形无明显失真，测试点分别为U 01 和U 02。
2、正弦波经功率放大后驱动额定功率0.5W，阻抗8 Q的扩音器，测试扩音器输入端U o3 , 波形无明显失真。
二、设计方案概述由于本次题目的模块性非常强，所以本组采用模块化制作方法，对每一个小题分别进行仿真与实际焊接，各自设计单独模块，在每一个模块正常工作的情况下对电路进行整合调试。
本组作品共设计制作了四个模块，如下所示：1.三角波发生电路2.三角波一正弦波转换电路3.集成功率放大电路4.三极管功率放大电路实物焊接图如下：图1实物焊接图三、单元模块详解1、三角波发生电路图2为三角波发生电路图，核心元件为一个LM324集成运算放大器。
本电路可分为三部分，每部分又以LM324的一块电路为核心搭建而成。
第一部分为方波产生电路，利用施密特触发器，再增加少量电阻、电容原件，由于方波或矩形波的频率成分非常丰富，含有大量的谐波，该方波发生器常称为多谐振荡器。
第二部分为积分电路，由第一部分产生的方波经积分电路做积分运算即可得到三角波。
第三部分为负反馈电压放大器，由于题目要求三角波频率为6kHz，峰峰值为2V，第二部分输出的三角波频率满足条件，但峰峰值过小只有几百毫伏，因此额外增加了电压放大器。
CH2 Freq S.OaikHz CH2 Pk-Pk Z.QZVCHI - 11 >4 None CH27^.29mVM 100/JSCHI Z -106mV6X5710KHz图4三角波实际效果图图3三角波仿真效果图MEASURE站2夫闭i"s 正赣宽V 畅宽11.0m V M Ros: -29us MEASURE, . .CH' NoneCH- Ncreil SOOmV-■ * 一 .CH2 SOOmV M IDOos2、三角波一正弦波转换电路XFG12 S SVci：: 10CF1F ■LMS24ADCi :TOQnFVDD■ ■ ■ -tzv...........LM324ADR4-AW-Wk 口■■■ 1 B * ■■■:sop ； : 50 %图5三角波一正弦波转换电路图5为三角波一正弦波转换电路，由差分放大器和电压跟随器器组成，核心元件为LM324运算放大器。
函数信号发生器设计实验报告
函数信号发生器的设计实验报告院系：电子工程学院班级：2012211209**：***班内序号：学号：实验目的：设计一个设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。
1，输出频率能在1—10KHz范围内连续可调，无明显失真；2，方波输出电压Uopp = 12V,上升、下降沿小于10us（误差<20%）；3，三角波Uopp = 8V（误差<20%）；4，正弦波Uopp≥1V。
设计思路：1，原理框图：2，系统的组成框图：分块电路和总体电路的设计：函数发生器是指能自动产生方波、三角波和正弦波的电压波形的电路或者仪器。
电路形式可以采用由运放及分离元件构成；也可以采用单片集成函数发生器。
根据用途不同，有产生三种或多种波形的函数发生器，本课题采用由集成运算放大器与晶体差分管放大器共同组成的方波—三角波、三角波—正弦波函数发生器的方法。
本课题中函数信号发生器电路组成如下：第一个电路是由比较器和积分器组成方波—三角波产生电路。
单限比较器输出的方波经积分器得到三角波；第二个电路是由差分放大器组成的三角波—正弦波变换电路。
差分放大器的特点:工作点稳定，输入阻抗高，抗干扰能力较强等。
特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波波形变换的原理是利用差分放大器的传输特性曲线的非线性。
传输特性曲线越对称，线性区域越窄越好;三角波的幅度Uim应正好使晶体接近饱和区域或者截至区域。
Ⅰ、方波—三角波产生电路设计方波输出幅度由稳压管的稳压值决定，即限制在（Uz+UD）之间。
方波经积分得到三角波，幅度为Uo2m=±（Uz+UD）方波和三角波的震荡频率相同，为f=1/T=āRf/4R1R2C，式中ā为电位器RW 的滑动比（即滑动头对地电阻与电位器总电阻之比）。
即调节RW可改变振荡频率。
根据两个运放的转换速率的比较，在产生方波的时候选用转换速率快的LM318，这样保证生成的方波上下长短一致，用LM741则会不均匀。
差分放大器实现三角波正弦波变换
差分放大器实现三角波正弦波变换一、引言在电路设计领域，差分放大器是一个非常重要的元件。
它可以将输入的差分信号放大，并且可以通过一些特殊的设计实现一些有趣的功能。
本文将重点讨论差分放大器如何实现三角波到正弦波的变换，探讨其原理和实现过程。
二、差分放大器的基本原理差分放大器是一种能够放大两个输入之间的电压差的放大器。
在差分放大器中，有两个输入端（称为非反相输入和反相输入）和一个输出端。
当非反相输入和反相输入之间的电压差发生变化时，输出端的电压也随之变化。
这种特性使得差分放大器在信号处理中有着广泛的应用。
三、三角波到正弦波的变换原理在讨论差分放大器实现三角波到正弦波的变换之前，我们首先要了解三角波和正弦波的特点。
三角波是一种周期性的波形，其波形类似于一个等腰直角三角形，其频率和幅度是可以调节的。
而正弦波是一种非常光滑的周期性波形，其特点是频率和幅度都非常稳定。
差分放大器可以通过一些特殊的电路设计，将输入的三角波信号变换为正弦波信号。
四、差分放大器实现三角波到正弦波的变换差分放大器实现三角波到正弦波的变换，需要借助一些非常精密的电路设计。
一种常见的方法是使用正弦函数的级数展开式，通过选择合适的级数展开项，可以将输入的三角波信号按照一定的规律变换为正弦波信号。
差分放大器中的反馈网络也起到了至关重要的作用，它可以使得输出的波形更加稳定和精确。
五、个人观点和理解在我看来，差分放大器实现三角波到正弦波的变换是一项非常有趣的电路设计工作。
通过对差分放大器的深入研究和理解，我们可以更好地掌握其中的原理和技巧，从而在实际应用中更加灵活地运用这项技术。
差分放大器的三角波到正弦波变换也为信号处理领域带来了新的可能性，可以在音频处理、通信系统等领域发挥重要作用。
六、总结与回顾通过本文的讨论，我们深入探讨了差分放大器实现三角波到正弦波的变换原理和实现过程。
我们了解到差分放大器是一种能够放大两个输入之间的电压差的放大器，其可以通过一些特殊的设计实现三角波到正弦波的变换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.设计要求 (2)2.设计方案与论证 (2)3.设计原理 (4)3.1硬件分析 (4)3.1.1总体电路图 (4)3.1.2三角波产生电路 (4)3.1.3 门限电压的估算 (5)3.1.4矩形波产生电路 (6)3.1.5工作原理 (6)3.1.6三角波整流电路 (7)3.1.7调幅电路 (8)3.1.8偏置电路 (10)3.2 multisim软件简介 (11)4.元器件清单 (12)5.元器件识别与检测 (13)6.硬件制作与调试 (13)7.设计心得 (14)8.参考文献 (14)1.设计要求在研制、生产、使用、测试和维修各种电子元器件、部件以及整机设备时，都需要有信号源，由它产生不同频率、不同波形的电压、电流信号并加到被测器件、设备上，用其他测量仪器观察、测量被测者的输出响应，以分析和确定它们的性能参数。
而波形发生器是它们中一种更为常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
本次课程设计应用所学电路设计构成可产生三角波形，并在此基础上应用二极管整流网络对所产生的三角波整流为正弦波，再对正弦波进行进一步的处理。
使用模拟或者数字的方法设计一个频率可调的三角波发生器，并利用二极管网络将三角波整成正弦波。
对正弦波作进一步处理：1) 使正弦波峰峰值可变2) 使正弦波可叠加直流偏置3) 频率调节范围50Hz～100KHz分析原理，设计电路，正确选择参数，在实现电路仿真的基础上搭建和调试硬件电路。
2.设计方案与论证本次课程设计应用多谐振荡电路产生方波，再应用积分电路对所产生的方波进行一次积分产生三角波，用二极管整形网络对三角波进行整流使之产生不失真的正弦波。
对正弦波进一步处理：用反相放大器对产生的波形进行放大，后跟反相加法器对正弦波进行直流偏置。
用multisim软件对电路仿真。
总体框图如下：开始产生方波一次积分三角波二极管整流网络正弦波调幅电路调幅波偏置偏置波形输出结束图1总体方案流程图3.设计原理3.1硬件分析3.1.1总体电路图图2完整电路图3.1.2三角波产生电路利用集成运放构成的比较器和电容的充放电，可以实现集成运放的周期性翻转，进而在输出端产生一个方波。
给电容的充电是恒压充电，随着电容电压的升高，其充电电流越来越小，电容电压上升也越来越缓慢。
理论分析可知，电容上电压的变化，是一个负指数曲线。
因此，这个电路只能实现方波发生。
但是，我们注意到，这个负指数曲线在工作过程中是不停地正向充电、反向放电，已经和三角波有些类似。
如果能够使得电容上充电电流固定，则其电压的上升或者下降将是线性的，就可以在电容端获得一个三角波。
由图3见，电路包括同相输入迟滞比较器和充放电时间常数相等的积分器两部分，共同组成三角波电压产生器电路图3三角波产生电路3.1.3 门限电压的估算由图3有11212I o p I v v v v R R R -=-+ （2.1.1）考虑到电路翻转时，有110N p v v ≈=即得112I T O R v V v R ==- (2.1.2)由于1O Z v V =±，由式(2.1.2)，可分别求出上、下门限电压和门限宽度为12Z T R V V R +=（2.1.3） 12ZT R V V R -=- （2.1.4）和 122T Z T T R V V V V R +-∆=-= （2.1.5）3.1.4矩形波产生电路图4矩形波电路3.1.5工作原理设t=0时接通电源，有1O Z v V =-，则Z V -经20R 向C 充电，使输出电压按线性规律增长。
当O v 上升到门限电压T V +使110N p v v ==时，比较器输出1O v 由Z V -上跳到Z V +，同时门限电压下跳到T V -值。
当O v 下降到门限电压T V -使110N p v v ==时，比较器输出1O v 又由Z V +下跳到Z V -。
如此周而复始，产生振荡。
由于电容C 的正向与向充电时间常数相等，输出波形为三角波。
其振荡周期为：12024R R CT R =（2.1.6）产生三角波如图5：图5 产生三角波图3.1.6三角波整流电路三角波转换成正弦波的原理图如图4所示。
正弦波可看成是是由许多斜率不同的直线段组成的，只要直线段足够多，由折线构成的波形就可以相当好的近似正弦波形，斜率不同的直线段可由三角波经电阻分压得到（各段相应的分压系数不同）。
因此只要将三角波Ui通过一个分压网络，根据Ui的大小改变分压网络的分压系数，便可得到近似的正弦波输出，二极管整形网络可实现着这种功能。
通过正负电源E对主干电阻的电位进行分配。
只要电路参数选择合理、对称，就可得到非线性不失真的正弦波。
（其中主干电路的电阻都为100Ω，分支电阻阻值为1.0kΩ。
主干电路电阻远小于支路电阻）二极管整流网络图6：图6二极管整流网络电路整流后波形图7：图73.1.7调幅电路调幅电路由电压跟随器和反相放大器两部分组成。
其中电压跟随器作为阻抗变换器，反相放大器含有T 形网络，以用低电阻网络得到高增益的放大电路。
利用虚地V n =0和虚断i n =i p =0的概念，列出节点n 和M 的电流方程为：12i i =，即41200i v v R R --=（2.3.1） 及 243i i i +=，即404424300v v v v R R R ---+=（2.3.2） 解上述方程组得:042433111()v v R R R R ++= （2.3.3） 0212433111()i v v R R R R R R -++= （2.3.4） 因此闭环增益为：0232341(/)v i v R R R R R A v R ++==- （2.3.5） 由上述分析设计出如下放大器（图8）：图8调幅电路此放大器的增益变化范围：v A =15.83~20.62调幅后的波形图9：图9不同增益下的波形3.1.8偏置电路对放大后的正弦波进行直流偏置，实质是在其与一直流信号进行叠加，故可用反相加法器实现。
用电阻对直流源进行分压，通过对变阻器的调节可以改变其输出电压，其直流偏置可实现5V ~ -5V的变化。
偏置电路图10：图10直流偏置电路偏置后的波形图11：图11不同直流偏置下的波形整个电路实现了产生200赫兹的三角波，再由二极管整流网络实现三角波到正弦波的转换。
同时应用反相放大器对所产生的正弦波进行放大（放大增益：A=15.83~20.62），用直流偏置电路实现对正弦波的直流偏置（直流偏置5V~-5V）v3.2 multisim软件简介Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
4.元器件清单表1 电路元件清单元件序号型号主要参数数量备注1.电阻（千欧姆）0.1 111 9 3.9 1 6.8 1 102 20 2 30 1 39 2 390 35100 12. 电容（nf）100 13. 二极管 1N320894. 稳压二极管 1N5229B 25. 集成运放 LM324N 1TL072CP 15.元器件识别与检测通过本次课设我学习了（1）如何从电阻的色环识别电阻的大小，色环电阻的色彩标识有两种方式，一种是采用四色环的标注方式，另一种是如何看出五环电阻的第一道环，每种颜色代表不同的数字，如下:棕1红2橙3黄4绿5蓝6紫7灰8白9黑0，金银表示误差。
一二环的颜色对应带进去，第三环是10的次方（橙色就是10的三次方等于1000）。
色环电阻是应用于各种电子设备的最多的电阻类型，无论是怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金，银，棕，尤其是金环和银环，一般绝少用作电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2;棕色环是否是误差标志的判别。
棕色环既常用作误差环，又常用作有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环比第一环和第二环之间要宽一些，据此可判定色环的排列顺序。
除此之外，还可用万用表测出电阻大小，比如将万用表打到电阻挡，红黑两表笔各放到电阻两端可以测出电阻大小。
另外其他元器件可通过老师和上网等其他途径识别。
（2）二极管识别问题。
本次设计中会用到普通二极管和稳压二极管，二者都有单向导电性，但二者也有主要区别，普通二极管一般在正向电压下工作，稳压管则在反向击穿状态下工作，而这用法不同。
本次试验中只用到一个电容，所以很容易区分，另外，试验中用到两个集成运放，可根据事先设计好的电路图和元器件上面标有的器件类型对应选择。
6.硬件制作与调试在焊接过程中，会遇到好多需要解决的问题，比如：（1）电阻识别问题。
当遇到此类问题时，我们可以通过查阅资料，上网等学会色环识别法或请教老师和同学等，同时还可以利用万用表，将万用表打到电阻挡，将红黑表笔分别接到电阻两侧，便可以从中得知电阻的阻值。
（2）二极管识别问题。
本次设计中会用到普通二极管和稳压二极管，二者都有单向导电性，但二者也有主要区别，普通二极管一般在正向电压下工作，稳压管则在反向击穿状态下工作，而这用法不同。
本次试验中只用到一个电容，所以很容易区分，另外，试验中用到两个集成运放，可根据事先设计好的电路图和元器件上面标有的器件类型对应选择。
（3）波形调试问题。
调试波形时示波器可能显示不出波形，这是可以检查电路有没有连错，如果电路连接没有问题，接下来可以调试示波器的显示波形宽度及高度等参数。
（4）安全问题。
实验过程中要注意用电安全，不要疏忽，不要被烙铁伤到。
（5）最后，应注意器件焊接时器件极性选择，导线连接，特别注意虚焊，漏焊等问题。
7.设计心得本次课程设计的内容为波形的发生与转换，综合运用了之前学过的电子电路与电子测量的知识，并结合MULTISIM软件的调试仿真,最后通过硬件的测试，完成本次课程设计的基本任务。
