智能型箱式无负压给水设备解析
箱式无负压供水设备的区别
• 4、从设备装置来看，水池供水方法需求建筑水池或水箱， 工作量比拟大，耗时耗力，工期比拟厂。 •1、从供水方法的完成方法上来看，无负压供水主要是经 过设置稳流补偿器，串接市政自来水，可利用自来水原有 100%的压力，带压稳流补偿器为全密封压力容器，与外界 完全阻隔，完全杜绝了水质的污染。
• 2、从供水的安稳性来看，无负压供水压力安稳，而水池 供水的水压呈现变化，无法安稳。 • 3、从后期的保护办理来看，无负压供水能够完成全 自动运转，无需专人办理，整个商品的商品结构整体性强， 省时省力。
什么是箱式无负压供水设备
什么是箱式无负压供水设备箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池(水箱)式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。
箱式无负压供水设备特点:1.投资少、无水池、不用消毒。
2.体积小、占地少、安装方便。
3.高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。
4.全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。
5.水压稳定，不会造成市政管网压力波动。
6.全自动控制运行，无人值守设计。
7.超强保护，故障自动显示，报警。
8.模拟屏人机对话，可随时查询、设定、调整运行参数。
9.旁通设计，自动切换，停电不停水。
10.高寿命。
生活恒压变频设备运行效率高，可提高水泵的寿命3倍以上。
箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池(水箱)式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。
箱式无负压供水设备适用范围：1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池(水箱)式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。

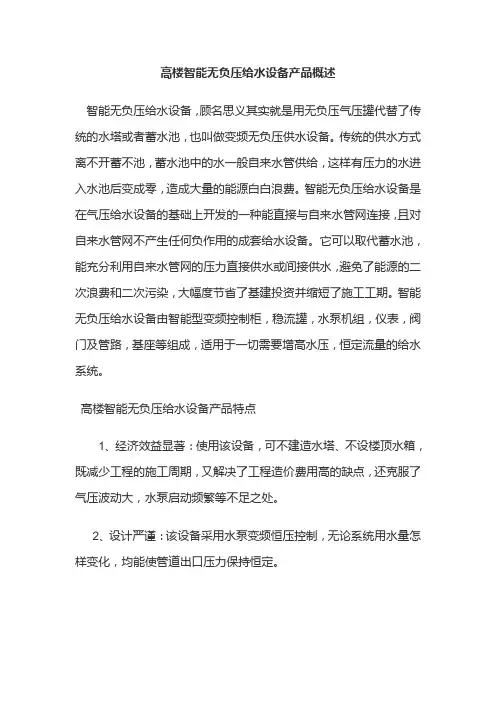

高楼智能无负压给水设备工作原理
高楼智能无负压给水设备产品概述智能无负压给水设备，顾名思义其实就是用无负压气压罐代替了传统的水塔或者蓄水池，也叫做变频无负压供水设备。
传统的供水方式离不开蓄不池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能源白白浪费。
智能无负压给水设备是在气压给水设备的基础上开发的一种能直接与自来水管网连接，且对自来水管网不产生任何负作用的成套给水设备。
它可以取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，避免了能源的二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工期。
智能无负压给水设备由智能型变频控制柜，稳流罐，水泵机组，仪表，阀门及管路，基座等组成，适用于一切需要增高水压，恒定流量的给水系统。
高楼智能无负压给水设备产品特点1、经济效益显著：使用该设备，可不建造水塔、不设楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。
2、设计严谨：该设备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。
3、运行可靠：该设备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。
并且性能良好、控制方式灵活、抗干扰能力强4、高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电30%。
5、操作简单：该设备采用全自动控制，PID调节，键盘操作，人机界面（文本、数字）显示。
操作人员只需转换电控柜开关，就可以实现用户所需工况，实现全自动无人值守。
6、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
7、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。
8、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
箱式无负压供水设备产品知识
a
6
参数确定
参数确定即流量、扬程确定：
首先确定客户有无设计院设计的图纸参数（一般在地下室水施图 上有此类参数）。如果有则按照图纸设计的参数选型做方案。如 无则需要我们了解一些基本情况，来计算具体的流量和扬程。
流量： 自来水进水管口径 住宅：确定设备加压户数(如有分区需确定每一区的户数) 宾馆：确定房间数，每个房间内的用水点数量 办公楼：确定每层用水点数量 宿舍：房间数，房间内用水点，学生数 扬程： 无负压/箱式无负压：确定最高用水点高度、地下室高度、自来水
注：控制潜水泵要选用比潜水泵电机大一个规格的变频器，比如：潜水 泵电机功率是7.5KW，变频器则选用11KW。
a
18
低压电器：
空气开关（简称空开），一个泵配1个，再加一个控制主电源的） 交流接触器，一个泵配2个，变频和工频 热继电器，一个泵配1个 中间继电器，一套设备一组 水位继电器，一套设备配1个 相序保护器，一套设备配1个 万能转换开关，一个控制柜配1个 互感器，一个控制柜配一个 电压表，一个控制柜配一个 电流表，一个控制柜配一个 信号灯，一个控制柜配一组 常用品牌：正泰、施耐德
a
19
控制柜可选配组件
1、触摸屏、PLC（可编程控制器） 常用品牌：和利时、西门子
配用优点：控制更精确，压力更稳定，更节能，也可以提 升设备档次，更好的塑造产品价值。
2、短信模块（远程监控组件） 品牌：长沙中崛
配用优点：只要有移动信号的地方就可以了解设备运行情 况，前提是泵房要有移动信号。
LVR1/2/3/4/5——DN25/DN32 LVR10——DN40
LVR15/20——DN50
LVR32——DN65
LVR45——DN80
LVR64——DN100

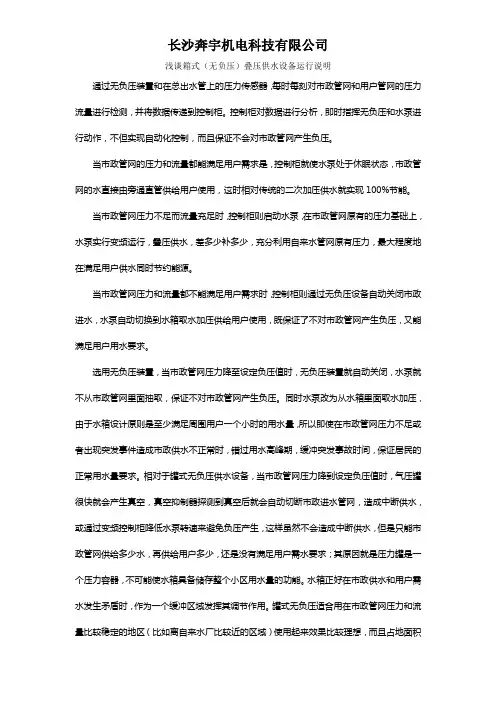

浅谈箱式(无负压)叠压供水设备运行说明
浅谈箱式（无负压）叠压供水设备运行说明通过无负压装置和在总出水管上的压力传感器，每时每刻对市政管网和用户管网的压力流量进行检测，并将数据传递到控制柜。
控制柜对数据进行分析，即时指挥无负压和水泵进行动作，不但实现自动化控制，而且保证不会对市政管网产生负压。
当市政管网的压力和流量都能满足用户需求是，控制柜就使水泵处于休眠状态，市政管网的水直接由旁通直管供给用户使用，这时相对传统的二次加压供水就实现100%节能。
当市政管网压力不足而流量充足时，控制柜则启动水泵，在市政管网原有的压力基础上，水泵实行变频运行，叠压供水，差多少补多少，充分利用自来水管网原有压力，最大程度地在满足用户供水同时节约能源。
当市政管网压力和流量都不能满足用户需求时，控制柜则通过无负压设备自动关闭市政进水，水泵自动切换到水箱取水加压供给用户使用，既保证了不对市政管网产生负压，又能满足用户用水要求。
选用无负压装置，当市政管网压力降至设定负压值时，无负压装置就自动关闭，水泵就不从市政管网里面抽取，保证不对市政管网产生负压。
同时水泵改为从水箱里面取水加压，由于水箱设计原则是至少满足周围用户一个小时的用水量，所以即使在市政管网压力不足或者出现突发事件造成市政供水不正常时，错过用水高峰期，缓冲突发事故时间，保证居民的正常用水量要求。
相对于罐式无负压供水设备，当市政管网压力降到设定负压值时，气压罐很快就会产生真空，真空抑制器探测到真空后就会自动切断市政进水管网，造成中断供水，或通过变频控制柜降低水泵转速来避免负压产生，这样虽然不会造成中断供水，但是只能市政管网供给多少水，再供给用户多少，还是没有满足用户需水要求；其原因就是压力罐是一个压力容器，不可能使水箱具备储存整个小区用水量的功能。
水箱正好在市政供水和用户需水发生矛盾时，作为一个缓冲区域发挥其调节作用。
罐式无负压适合用在市政管网压力和流量比较稳定的地区（比如离自来水厂比较近的区域）使用起来效果比较理想，而且占地面积小，设备投资成本低。
箱式无负压给水设备的特点及合理应用
箱式无负压给水设备的特点及合理应用摘要：介绍了罐式无负压给水设备和箱式无负压给水设备的原理，在高峰用水市政管网供水能力不足时，箱式无负压给水设备水箱储存的水量能起到调节高峰用水的作用，从而实现不间断供水；分析了增压式箱式无负压给水设备和切换式箱式无负压给水设备的区别，认为增压式箱式无负压给水设备更节能，能更好的满足用户的用水要求，才算真正的箱式无负压给水设备，最后介绍了如何正确选用箱式无负压供水设备。
关键词：给水设备，箱式无负压，智能增压，差量补偿Abstract: the article introduces the tank no negative pressure water supply equipment and box no negative pressure water supply equipment of principle, in the peak water municipal pipeline water supply capacity is insufficient, box no negative pressure water tank of water storage equipment can rise to adjust the function of the peak water, so as to realize the continuous water supply; Analyzes the pressurization type box no negative pressure water supply equipment and switch mode box no negative pressure water supply equipment distinction, think pressurization type box no negative pressure water supply equipment more energy-efficient, can better meet the user’s water requirements, just a real box no negative pressure water supply equipment, and finally introduces how to the correct choice of box of the suction pressure-free equipment.Keywords: water supply equipment, box no negative pressure, intelligence pressurization, poor amount of compensation无负压给水设备是利用市政管网的压力，供水设备在市政管网上直接吸水供给用户的供水机组；采取保护措施，确保管网并不产生负压，在保证市政管网供水不受影响的前提下，利用市政管网余压供水，节约供水设备的能耗。
ZWX(I)箱式无负压供水设备
ZWX(I)箱式无负压供水设备主要功能
1.全自动完成多台水泵机组软启动,变频到工频运行以及停止 的全部操作过程.
2.根据用水量的变化,变成多台泵组的启动和停止. 3.有压力设定值和实际压力值的LED显示功能.
4.有LED频率指示,变频异常指示,电机故障工况显示.
5.保护功能:具有欠压保护,过压保护,过载保护,短路保护,失速 防止,烧损防止等功能.
2014-5-28
•
•
•
谢 谢 大 家 的 支 持
在 此 添 加 标 题 内 容
目录
ZWX(I)箱式无 ZWX(I)箱式无负压供水设备工作原理 ZWX(I)箱式无负压供水设备技术指标
ZWX(I)箱式无负压供水设备概述
•
是把电机变频技术和微机控制技术应用 到供水领域的新一代供水装置,它是水塔,高 位水箱,压力罐供水装置的理想更新换代产 品,具有节省电能,节约投资,不需要维护,运 行可靠等特点,是未来供水设备的主导产品, 我公司开发的变频柜还可应用在各行业需要 电机调整设备上,具有明显调整精度和节能 效果,如提升机和通风机安装变频柜是最佳 速度和风量调节装置.
2014-5-28
ZWX(I)箱式无负压供水设备工作原理
根据用户用水量变化自动调节运行水泵台数和一台水泵 转速,使水泵出口压力保持恒定,当用户用水量小于一台 水泵出水量时,控制系统根据用水量的变化有一台水泵变 频调整运行,当用水量增加时管道系统内压力下降,这时 压力传感器把检测到的信号传送给微机控制单元，通过 微机运行判断,发出指令到变频器，控制水泵电机,使转 速加快以保证系统压力恒定,反之当用水量减少时,使水 泵转速减慢,以保持恒压,当用水量大于一台泵出水时,第 一台泵切换到工频运行,第二台泵开始变频调整运行,当 用水量大于两台泵出水量时,将自动停止一台或二台泵运 行,在整个运行过程中,始终保持系统恒压不变,使水泵始 终工作在高效区，既保证用户恒压供水,又节省电能.
箱式无负压供水设备
箱式无负压供水设备箱式无负压供水设备由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。
以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。
箱式无负压供水设备功能特点：1、运行噪声低箱式无负压供水设备采用变频调速运行，特别是采用全变频控制系统，大部分时间特别是夜间处于低速低噪声运行工况。
2、高效节能节水箱式无负压供水设备经济卫生、充分利用市政水源本身压力势能，超大限度地发挥了变频调速的节能效果。
3、消除了地下水池的二次污染传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。
箱式无负压供水设备利用调节装置采用封闭式供水方式，消除了二次污染。
4、个性化设计、寿命长若用户需要，可设计符合用户需要参数的供水设备及安装形式。
可按要求选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机、可与各种控制网络、通信网络相接，适用于特殊、复杂的运行控制和联网的监控要求。
可为用户开发配套监控软件。
5、功能全、智能化程度高，自适应性强采用了先进的变频控制技术、软起动、有过载，短路、过压、欠压、缺相、过热和失速保护等功能。
在异常情况下能进行信号报警、自检、故障判断等，还可根据用水量的高低自动调节供水流量。
变频器故障时自动降级运行(成为工频自动给水设备)，自动系统故障时，还可手动操作应急备用，赢得维修时间。
以上是江苏双益给排水有限公司箱式无负压供水设备的特点，建议大家再选购不锈钢水箱、二次供水设备、消防给水设备时，选择有经验、资质的专业厂家。
WHDXBF 系列智能箱式泵站原理首次使用 WHDXBF 箱式无负压变频供水设备
博兹（上海）泵业供水设备有限公司箱泵一体化的特点（一）水箱为箱泵一体化消防增压稳压设备箱，水箱要符合GB/T17219-1988标准，安装详国标02S101和苏S/T08-2009。
箱盖爬梯安装详国标02S501，爬梯采用不锈钢材质。
水箱内设水位监控设备，型号详电施。
水位标尺参见国标S318/9-9。
水箱溢流、放空管等出口应设防虫网罩，人孔盖板处应设带弹性的无毒塑料密封圈。
箱泵一体化消防增压稳压给水设备有消防水箱和消防增压稳压供水设备。
消防水箱防水箱是指在灭火救援活动中为消防队提供水源的消防设施.消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。
另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。
消防水箱用于贮存扑灭初期火灾用水，消防设计规范明确规定如下：《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。
《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。
第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。
另外，与其他用水合用的消防水箱容积，除满足自身的消防用水贮备外，还应满足其他用水贮备。
消防增压稳压供水设备消防增压稳压供水设备配套的气压罐和控制系统及消防泵均为专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。
消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。
ZWX(I)箱式无负压供水设备
ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。
2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。
3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。
与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。
4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。
5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。
6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。
7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。
另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。
因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。
所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
据统计，常规水泵大部分时间在额定负荷下运行工作。
特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。
随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。
智能无负压供水设备
智能无负压供水设备是一种新型的节能供水设备。
智能无负压供水设备系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。
智能无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快;用水量减少时，频率降低，水泵转速减慢。
这样就保证了整个用户管网随时都有充足的水压(与用户设定的压力一致)和水量(随用户的用水情况变化而变化)。
智能无负压供水设备功能特点1.全自动控制，水压恒定，直接在控制器上设定压力，参数设定简单;2.内置压力或流量传感器，水位开关信号等各种接口;3.采用P.I.D控制方式，无人或少量用水时自动监测停泵功能并进入休眠状态;4.无需配置电箱和PLC即可实现自动交替泵功能，节约成本;5.断电或缺水复后自动启动运行，无需人工干预;6.冷却风扇的启停，受内部温度控制，可以延长风扇的使用寿命;智能无负压供水设备系统特点1. 供水品质高:采用水泵出口恒压控制,无论系统用水量怎样变化,均能使管道出口压力保持恒定.2. 运行可靠:采用进口变频调速器和国内优质水泵,具有完善的保护功能和自动,手动转换功能,使运行非常可靠.3. 高效节能:能根据用户用水量的变化来调节水泵转速,使水泵始终工作在高效区,节电效果明显,比恒速水泵可节电35%.4. 操作简单:采用全自动控制,操作人员只需转换电控柜开关,就可以实现用户所需工况。
智能无负压供水设备特点:1、具有超压、欠压、过载、短路、断相、低液位等功能。
2、调节精度高，一般可达到0.01MPa，系统压力始终维持在设定值不变。
3、操作简单方便，具有故障自动存储、故障显示。
压力可从键盘直接设定。
4、具有高效节能的优点，如与气压罐配套使用，效果更佳，节能率为20%～50%。
箱式无负压供水设备原理
箱式无负压供水设备原理湖南沃尔特水设备根据用户要求，先设定给水压力值，然后通电运行，压力传感器监测管网压力，并转为电信号送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间小流量运行时，可通过变频水泵来维持工作，变频给水泵可以停机保压。
箱式无负压供水设备原理通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。
设备采用的流量控制器在维持最低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压，用水高峰期时能量储存器释放预充的一定压力的氮气，保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足，通过双向补偿器，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。
充分利用了市政管网的压力，节能效果显着。
水泵如果直接连接在市政管网上，不需要建造蓄水池，直接与市政管网连接，但我国城市供水条例规定为了防止对周围居民用水产生影响，不许将生活、生产水泵直接安装在市政管网上。
为了解决供水设备既可串接在市政供水管网上又不产生负压，更不影响其它用户的用水，需要在水泵进口与市政管网之间增设无负压流量控制器、分腔式稳压补偿罐,双向补偿器等，无负压流量控制器时刻监视市政管网压力，在保证市政管网不产生负压的同时还可充分利用市政管网原有压力。
1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。
2、高效节能，运行成本低：可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。
无负压供水设备的原理
无负压变频供水设备是采用微机变频技术和有效的负压处理技术来实现叠压供水。
设备直接与市政自来水管网对接形成一种新型闭环控制系统，通过传感器检测设备出口压力并与设定值进行比较，运算得出需要增加的压力值，再确定水泵投入运行台数和电机转速。
该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生任何不良影响，用无负压罐取代老式水池，减少了用水二次污染，是供水领域新一代节能型产品。
它分为箱式无负压和罐式无负压两种。
它的工作原理如下：变频无负压供水设备的工作原理是采用微机控制变频调速实现恒压供水，通过负压消除器系统及全封闭结构实现了与自来水的直接串接，并且克服了对市政管网的不良影响。
系统通过压力传感器检测到设备出口压力的信息，反馈到微处理系统来调节变频器的输出频率，从而达到恒压供水的目的。
设备根据用户实际情况设定出用水点的工作压力，检测出设备出口点的实际压力并与设定压力进行比较，如果实际压力高于设定压力，则降低变频器的输出频率，如果实际压力低于设定压力，则升高变频器的输出频率。
控制系统随时检测用户管网的压力，实时控制，使用户管网的压力始终保持在设定压力的范围。
同时，通过电脑，智能控制技术实现人机对话，随时观察供水设备的运行曲线和运行状态，远地控制，自动监控。
另外，全封闭结构及负压的反馈抑制系统使设备可以和自来水管网直接串接，利用水泵工作的叠加原理，将自来水管网的压力叠加，大大地增加了无负压变频供水设备的节能效果。
当自来水压力不足致使压力下降时，设备通过系统中的检测装置采集水量及压力信号，实时反馈，通过微机控制，自动调节，抑制管网负压产生，保证了设备对市政管网不产生任何影响。
上田泵业是专业从事各类给排水成套设备生产和销售的企业。
产品涵盖一体化预制泵站，无负压变频箱式供水泵站，污水提升装置，油水分离装置，地埋式一体化污水处理装置，食品级不锈钢水箱，智能控制柜等，深受广大用户的欢迎。
无负压供水设备与箱式变频供水设备优缺点对比
本文由湖南供水设备厂家华都供水设备专家对用户使用二次加压供水设备后，整理了本文内容，详细阐述了用户在使用无负压供水设备和箱式变频供水设备的比较。
一、无负压供水设备产品概述HDW无负压供水设备，是我们华都公司专业技术人员在气压供水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套供水设备。
他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。
HDW无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的供水系统。
二、无负压供水设备原理：设水泵全速运行时的转速为n1，水泵工作性能曲线为L1，管阻特性曲线为R1，供水量为Q1（工作点为P1），此时耗能矩形面积OH1P1Q1。
用水量由Q1降至Q2时，如果不采取任何措施，则水泵出口处的压力增至H3（工作点为P2）。
此时耗能为矩形面积OH2P2Q2。
当用水量由Q1降至Q2时，如果采用恒压控制，则水泵转速将降至n2，水泵工作特性曲线为L2（工作点为P3），耗能为矩形面积OH1P3Q2，与不采用恒压控制相比，耗能降低了矩形面积H1H3P2P3。
无负压供水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。
安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。
当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。
三、无负压供水设备的特点：1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
无负压自动供水设备详细概述
无负压自动供水设备详细概述无负压自动供水设备，又被称为反渗透增压设备，是一种利用反渗透技术来实现压力增加和水质提升的设备。
它是现代化生活中常用的一种设备，广泛应用于住宅、公共建筑、商业场所等各类场所。
本文将详细介绍无负压自动供水设备的工作原理、主要组成部分、优势和应用领域等方面。
首先，无负压自动供水设备通过增压泵组实现水压的增加。
增压泵将来自水源的原水经过滤净化，然后通过增压泵加压，将水推入反渗透膜组件。
其次，反渗透膜组件是无负压自动供水设备的核心部分。
它由特制的半透膜组成，具有高效的过滤和拦截能力。
水分子通过半透膜的小孔进入膜组的集水管，而大部分污染物则被阻拦在膜外。
这样，通过反渗透膜组件处理后的水质将得到显著改善。
最后，电控系统是无负压自动供水设备的控制中心，它通过感应水位、压力等参数的变化，实现对增压泵组和反渗透膜组件的自动控制。
该系统可以监测和调节设备运行状态，确保设备的可靠运行。
首先，无负压自动供水设备采用反渗透技术，可以有效地去除水中的颗粒物、溶解性固体、有机物和无机盐等污染物质，提高水质。
处理后的水质纯净、清澈，可以直接供给用户使用，不需要额外的处理步骤。
其次，无负压自动供水设备通过增压泵组和反渗透膜组件的配合工作，可以实现水压的逐级提升。
即使在水源供水压力较低的情况下，也能够保持供水压力稳定，并且不会产生负压现象。
这对于高层建筑、远离水源的地区等使用者来说，无疑是非常重要的。
另外，无负压自动供水设备的电控系统具有高度智能化的特点。
它可以实时监测设备的运行状态，对压力、水位等参数进行调节和控制。
当水源供应不足，或者设备出现故障时，电控系统能够自动报警并停止设备运行，保证了设备的安全可靠性。
无负压自动供水设备主要应用于住宅小区、写字楼、商场、学校、医院等各类场所。
这些场所通常需要大量的清洁用水，而且对水质和水压要求较高。
无负压自动供水设备可以满足这些要求，为用户提供方便、安全、稳定的水源。
无负压供水设备原理图及说明
无负压供水设备原理图及说明1、无负压供水设备系统框图2、无负压供水设备控制技术基本说明：系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。
当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水；如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求。
3、无负压供水设备负压消除技术基本说明：中崛ZBW无负压设备采用微机变频技术和有效的负压处理技术实现叠压供水。
具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。
当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。
停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。
来电时机组自动开机恢复正常供水。
4、无负压供水设备负压抑制系统：根据负压生成条件，采用智能化控制技术，根据管网要求，自动控制设备运行工况，当主管网压力在设定保护压力以上运行时，设备正常供水，当主管网压力在设定保护压力以下运行时，供水设备降压供水，自动调整设备运行工况，当主管网压力进一步降低到限制使用压力以下时，供水设备停止运行，使设备在满足管网制约条件下平滑，稳定地调节水泵出口流量，最大限度满足用户要求。
5、无负压供水设备小流量停机保压系统：可根据用户设备需要增设小流量停机保压系统，设备在正常工作时，变频器可设定工作下限频率，在小流量状态可实现设备保压停机，以保证设备最大限度的节能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能型箱式无负压给水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。
2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。
3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。
与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。
4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。
5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。
6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。
7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。
另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
智能型箱式无负压给水设备供水系统概述智能型箱式无负压给水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。
因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。
所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
据统计，常规水泵大部分时间在额定负荷下运行工作。
特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。
随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。
对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。
我公司研制、生产的ZBH系列变频调速生活恒压给水设备取代了水塔、高位生活水箱和传统的气压供水设备，选用世界知名品牌的高性能进口变频器，采用高档微控机自动控制单台或多台水泵实现恒压供水。
智能型箱式无负压给水设备说明：1、智能型箱式无负压给水设备无负压控制技术基本说明：系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。
当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水;如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求2、智能型箱式无负压给水设备平滑控制技术:控制系统拥有压力平滑控制技术。
如果没有平滑控制技术，设备往往会出现压力过调的情况。
在加减泵或出现水量变化较大的情况下，压力波动比较大。
采用平滑控制技术后，系统可以根据实际反馈压力自动控制加减速速度，使系统的压力更加稳定。
3、智能型箱式无负压给水设备压力自动补偿技术根据系统阻力特性，当流量越大时，系统的阻力越大。
为了满足系统在最大用水量时有足够的扬程来克服系统阻力，一般厂.家在设定系统压力时只能按最大流量所需的压力来设置，当小流量用水时压力过剩造成能量浪费。
长沙小王供水设备有限公司的无负压控制系统拥有压力平滑控制技术，可以根据系统用水量的变化自动调节系统的设定压力，在小流量用水时运行在低压力值，随着用水量的增大，系统按照水力特性，逐渐增大系统的使用压力。
从而最大限度地节省了电能。
智能型箱式无负压给水设备基本配置是：1、可编程控制器(PLC)采用德国西门子产品。
2、接触器、热保护是德国西门子或者是法国施耐德产品，接触器的容量比配用电机容量提高两个档次，例如7.5KW电机额定电流15A，我们配用32A的接触器，保证控制系统长期稳定运行。
3、变频器选用瑞士ABB品牌变频器。
4、中间继电器选用法国施耐德产品。
5、其余辅助元器件均是国内知名品牌产品-空气开关为正泰集团产品、面板元件为上海二工集团产品。
智能型箱式无负压给水设备技术参数流量范围0—600 m3,h压力范围0—2.0MPa控制水泵单台电机功率,180KW压力调节精度,0.01MP环境温度0～+40℃相对湿度90%以下(电控部分)电源380V×(1+10%)50Hz+2Hz智能型箱式无负压给水设备概述节能减排是中国目前热门趋势，小王公司在变频恒压供水设备的基础上开发了无负压供水设备，无负压供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。
相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。
无负压供水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期投资和节省了冲洗水池，给水池消毒的费用。
无负压供水设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。
目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。
因此，无负压供水设备将是变频恒压供水设备的发展与延伸。
无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。
无负压供水设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。
智能型箱式无负压给水设备一、全自动变频调速稳压给水设备产品概述为解决传统生活供水系统中，水泵的直接接入自来水管网对自来水管网产生的负压问题，我公司创新研制开发可新一代WFGW、WFGL系列无负压变频给水设备(管网调节增压设备)。
该产品不但解决了地下水池的二次污染问题，还可以和纯净水设备配套，直接作为饮用水的增压设备，可以在任何一个需要管网增压的供水系统中使用。
该系列产品获得多项使用新型国家专利。
RTS系列智能全自动无负压智能型箱式无负压给水设备是我公司在RWG型变频变压变量恒压供水系列产品的基础上升级而来的第六代产品。
该设备采用了全封闭设计，可直接与市政自来水管网连接，利用变频自动控制系统控制变频泵通过真空控制器和稳流调节罐来保护市政网不产生负压，自动对用户管网增压变频供水。
同时还大量节省了用户供水配套的投资，在使用过程中能达到压力差不多就补多少，大大节省能源能源消耗。
水质无二次污染，用户可用上安全卫生的生活用水。
该设备是目前最新型的二次供水设备。
智能型箱式无负压给水设备☆卫生无污染设备与市政自来水管网直接串接，全封闭运行，异物不能进入管网系统；空气不能与管网及通过设备内的水直接接触，水质无二次污染；稳流调节罐用符合食品卫生标准的不锈钢材料制造，不会滋生微生物及其他有害物质，保证用户真正能用上安全卫生的生活饮用水。
☆节能效果显著RTS智能全自动无负压智能型箱式无负压给水设备直接与自来水管网连接，可充分利用自来水管道原有的压力，差多少补多少。
在用水低峰期，该设备自动停止工作，或一台泵工作，即可满足用水需要；用不高峰期，才会启动其他泵，所以节电效果极其显著，符合国家节能要求。
☆投资少节省占地面积利用RTS智能全自动无负压智能型箱式无负压给水设备供水，不用建军蓄水池或水箱，该设备利用了自来水管网原有的压力，无需从零加压，因此增压泵选型较不。
既节省了土建及设备的大批投资，又节省了蓄水池或水箱的占地面积，为开发公司、开发商节省很大费用和人力物力。
☆停电可维持供水利用变频全自动控制系统控制设备全自动运行，停电不停水，但自动停机，来电自动开机，停电时可依旧维持底层用户用水。
☆设备简单、管理方便RTS智能全自动无负压智能型箱式无负压给水设备成套出厂，到用户现场后，只需将用户的自来水进水管和出水管分别与设备对接即可。
施工周期短，安装简单。
☆智能系列全自动程度高RTS智能全自动无负压智能型箱式无负压给水设备，采用了变频自动控制系统，具有软启动、过载、过热、过压、欠压、缺项、短路、失速保护等功能。
在异常情况下能进行信号报警、自检、故障判断等，还可以根据用水量的大小自动调节供水流量。
☆设备先进、质量可靠RTS智能全自动无负压智能型箱式无负压给水设备的制造，所用电机、水泵、轴承、变频器、断路器、接触器、继电器等到配件全部采用了国内国际的名牌产品，具有可靠的质量保证。
智能型箱式无负压给水设备工作原理市政自来水进水压力P1通过远传压力表转换为电压信号后传输至智能型变频控制系统，智能型变频控制系统将接收到的信号转换为可读的数字压力信号，此时可设定一个负压检测值P2，设备出水压力P3也通过远传压力表进行采集，此时可设定一个供水压力恒定值P4。
设备投入使用后，打开自来水进水阀门，自来水直接进入稳流调节器，称调节器内的空气从负压抑制器排出，待水充满后，负压抑制器自动关闭。
当用户管网水压P3小于设定的恒定压力P4时，变频控制系统控制水泵启动运行，并根据用水量的大小自动调节水泵转速进行恒压供水，若陕西箱式泵站达到工频转速时，经过延时切换到工频运行同时再启动另一台水泵变频运转，以保证用户管网压力始终保持在设定压力P4数值上。
在运行过程中控制系统检测到自来水进水压力P1小于P2时，这说明自来水进水系统即将产生瞬时负压，经过合理延时，无负压系统立即启动，本设备就通过负压抑制器稳流调节器中的检测装置采集稳流调节器内的真空度和水位信号，通过微机控制负压抑制器和稳流调节器内的特殊装置动作，抑制负压的产生，保证本设备不对自来水管网产生任何影响。
当微机系统检测到进水压力P1大于P2时系统又恢复正常供水。
当系统检测到自来水进水压力大于设定供水压力P4时，这说明自来水本身的压力能够满足用户用水的要求，则系统控制水泵降低转速直至停止运行，自来水则由旁通管直接缶用户管网供水。
智能型箱式无负压给水设备特点：1、技术先进：智能型箱式无负压给水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，变频给水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
