ZEMAX光学设计报告
应用光学实验报告
实用文档应用光学实验报告姓名：xxx班级：xxx学号：xx实验目的1.了解学习使用zemax软件，并用zemax完成透镜实验。
2.了解学习使用tfcalc软件，并用tfcalc完成光学薄膜设计和分析实验。
实验内容1.应用zemax设计一个F/4的镜片，焦距为100mm，在轴上可见光谱范围内，使用BK7玻璃。
生成光学特性曲线，光程差曲线，点列图，并进行简单优化。
2.应用tfcalc设计一个光学薄膜，并进行分析。
实验过程任务一1.根据教程学习了解zemax。
2.首先，运行ZEMAX。
为系统输入波长，在第一个“波长”行中输入486，在第二行的波长列中输入587，最后在第三行输入656。
3.设置权重为1.0。
4.定义孔径。
由于需要一个F/4镜头，所以需要一个25mm的孔径。
5.增加第四个表面。
物体所在面为第0面，然后才是第1（STO是光阑面），第2和第3面（标作IMA）。
6.选用玻璃BK7。
并输入镜片厚度是4mm。
7.确定曲率半径，前面和后面的半径分别是100和-100，并输入一个100的值，作为第2面的厚度。
8.应用光线特性曲线图进行判断。
9.优化设计。
10.应用点列图及OPD图衡量光学性能。
任务二1.根据教程学习了解tfcalc。
2.运行tfcalc。
3.设置光薄膜层数。
4.设置每层所用的物质（如TIO2，SIO2等）。
5.运行获得分析曲线图。
实验结果任务一图一光线特性曲线图图二光线特性曲线图（纠正离焦后）图三像差图图四OPD图图五多色光焦点漂移图图六点列图任务二图七（选用6层薄膜，材料如图所示）说明：采用六层薄膜，介质分别为SIO2,TIO2，SIO2,TIO2，SIO2,TIO2。
图八（设置“反射”所得）说明：波长在400—700nm之间薄膜适合透射，在700—1200nm之间适合反射。
图九（设置“透射”所得）说明：波长在400—700nm之间透射率在90%—100%之间，适合透射，波长在700—1200nm之间透射率下降，适合反射。
光学设计全程实验报告(3篇)
第1篇一、实验目的1. 了解光学设计的基本原理和过程；2. 掌握光学设计软件（如ZEMAX）的基本操作和应用；3. 通过实验，提高对光学系统性能的评估和优化能力；4. 深入理解光学系统中的各类元件及其作用；5. 培养团队协作和实验操作能力。
二、实验器材1. 光学设计软件（ZEMAX）；2. 相关光学元件（透镜、棱镜、光阑等）；3. 光具座、读数显微镜等辅助仪器；4. 设计说明书和镜头文件。
三、实验内容1. 光学系统设计思路（1）系统结构框图：设计一个简单的光学系统，包括物镜、目镜、光阑等元件，使系统成正像。
（2）系统结构设计：根据系统结构框图，设计物镜、目镜、光阑等元件的几何参数，并确定系统的主要技术参数。
2. 镜头设计（1）物镜设计：根据设计要求，选择合适的物镜类型，确定物镜的焦距、孔径、放大率等参数。
（2）目镜设计：根据设计要求，选择合适的目镜类型，确定目镜的焦距、放大率等参数。
3. 系统优化（1）优化物镜和目镜的几何参数，提高成像质量。
（2）优化系统整体性能，如分辨率、对比度等。
4. 仿真分析（1）使用ZEMAX软件进行光学系统仿真，观察成像质量。
（2）分析仿真结果，对系统进行进一步优化。
5. 实验报告撰写（1）总结实验过程中遇到的问题及解决方法。
（2）对实验结果进行分析和讨论。
四、实验步骤1. 设计光学系统结构框图，确定系统的主要技术参数。
2. 在ZEMAX软件中建立光学系统模型，设置物镜、目镜、光阑等元件的几何参数。
3. 优化物镜和目镜的几何参数，提高成像质量。
4. 优化系统整体性能，如分辨率、对比度等。
5. 使用ZEMAX软件进行光学系统仿真，观察成像质量。
6. 分析仿真结果，对系统进行进一步优化。
7. 撰写实验报告，总结实验过程、结果及分析。
五、实验结果与分析1. 实验结果（1）物镜焦距：f1 = 100mm；（2）目镜焦距：f2 = 50mm；（3）放大率：M = 2；（4）分辨率：R = 0.1mm；（5）对比度：C = 0.8。
ZEMAX光学设计报告

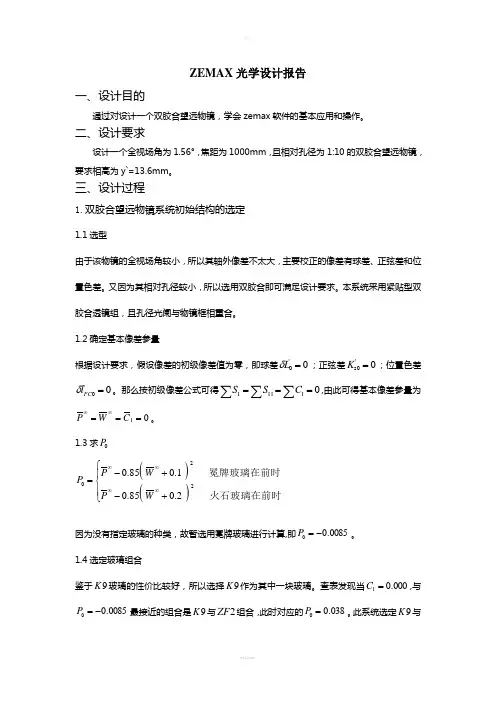

ZEMAX 光学设计报告一、设计目的通过对设计一个双胶合望远物镜，学会zemax 软件的基本应用和操作。
二、设计要求设计一个全视场角为1.56°，焦距为1000mm ，且相对孔径为1:10的双胶合望远物镜，要求相高为y`=13.6mm 。
三、设计过程1.双胶合望远物镜系统初始结构的选定1.1选型由于该物镜的全视场角较小，所以其轴外像差不太大，主要校正的像差有球差、正弦差和位置色差。
又因为其相对孔径较小，所以选用双胶合即可满足设计要求。
本系统采用紧贴型双胶合透镜组，且孔径光阑与物镜框相重合。
1.2确定基本像差参量根据设计要求，假设像差的初级像差值为零，即球差0'0=L δ；正弦差0'0s =K ；位置色差0'0=FC l δ。
那么按初级像差公式可得0===∑∑∑I I I I C S S ,由此可得基本像差参量为0===I ∞∞C W P 。
1.3求0P)(()⎪⎩⎪⎨⎧+-+-=∞∞∞∞火石玻璃在前时冕牌玻璃在前时2202.085.01.085.0W P W P P因为没有指定玻璃的种类，故暂选用冕牌玻璃进行计算,即0085.00-=P 。
1.4选定玻璃组合鉴于9K 玻璃的性价比较好，所以选择9K 作为其中一块玻璃。
查表发现当000.0=I C ,与0085.00-=P 最接近的组合是9K 与2ZF 组合，此时对应的038.00=P 。
此系统选定9K 与2ZF 组合。
9K 的折射率5163.11=n ，2ZF 的折射率6725.12=n ，038319.00=P ,284074.40-=Q ,06099.00-=W ，009404.21=ϕ，44.2=A ,72.1=K 。
1.5求形状系数Q一般情况下，先利用下式求解出两个Q 的值：AP P Q Q 00-±=∞再与利用下式求的Q 值相比较，取其最相近的一个值：)(1200+-+=∞A P WQ Q因为 0P P ≈∞，所以可近似为284074.40-==Q Q ,06099.00-==∞W W 。
