风电叶片模具制作步骤介绍(doc 31页)
风力发电叶片制作的流程步骤
风力发电叶片制作的流程步骤风力发电叶片制作的流程步骤摘要：风力发电作为一种可再生能源，受到越来越多的关注。
在风力发电系统中，叶片作为风能转换的关键部件，其制作过程需要经历一系列的步骤。
本文将深入探讨风力发电叶片制作的流程步骤，并分享对这一过程的观点和理解。
引言：随着全球环境问题的日益严重，人们对可再生能源的需求不断增加。
风力发电作为一种清洁、可持续的能源选择，在全球范围内迅速发展。
而风力发电叶片作为风能转换的关键组成部分，其制作的质量和效能对风力发电系统的性能至关重要。
本文将介绍风力发电叶片制作的流程步骤，并探讨其中的关键细节。
一、设计阶段：风力发电叶片的制作首先需要进行设计阶段。
在这个阶段，设计师会考虑到风力发电叶片的外形、尺寸、材料选择以及叶片的气动特性等因素。
设计师通常会借助CAD软件进行叶片的绘制和模拟，以确保叶片在不同风速下能够达到最佳性能。
此外，还需要考虑到叶片的结构强度和重量分布等因素，以确保叶片能够在恶劣天气条件下保持稳定运行。
二、模具制作：在设计阶段确定好叶片的外形和尺寸后，接下来需要制作叶片的模具。
模具通常使用玻璃纤维和环氧树脂制作，可以根据设计要求制作出精确的叶片形状。
模具的质量和准确度对最终叶片的质量和性能有着重要影响。
三、叶片制作：叶片制作是风力发电叶片制作过程中的核心步骤。
制作叶片的主要材料是玻璃纤维和环氧树脂。
首先，需要将玻璃纤维布铺设在模具上，并使用环氧树脂进行浸润和固化。
然后，根据设计要求，需要进行多层叠加以增加叶片的强度。
最后，将浸渍好的叶片放置在升温室中进行固化和后处理。
四、平衡校准与测试：完成叶片制作后，需要进行平衡校准和测试。
平衡校准主要是为了确保叶片在高速旋转时能够保持平衡，减少振动和噪音。
测试阶段包括对叶片的静态和动态性能进行评估，以确保叶片能够在不同风速下正常工作，并且满足设计要求。
五、总结和回顾：风力发电叶片制作的流程步骤包括设计阶段、模具制作、叶片制作、平衡校准和测试等。
风电叶片真空灌注成型工艺
风电叶片真空灌注成型工艺一、叶片成型1.模具清理（QA check：工序的正确性；各工序涂抹到位。
）1.1 洁模剂清洁模具表面，除油除污渍。
1.2 封孔剂密封模具表面小气孔，防止在真空灌注过程中由于模具的漏气而造成产品气孔率大，影响产品质量。
1.3 脱模剂在模具表面形成一层致密层，使模具更容易与产品分离，达到脱模的效果。
2.壳体外表面玻璃纤维铺层制作（QA check：置正确，搭接尺寸足够。
）铺覆两层玻璃纤维布，由于叶片形状特殊，纤维布不是整体的，某些部位会断开，这就需要两块纤维布之间进行搭接，搭接尺寸10—20cm。
3.预埋件铺放（QA check：预埋件定位准确；打磨到位；表面清洁。
3.1 主梁主梁是在单独的模具上成型的，铺放主梁时需用工装对其进行精确定位，并保证经过打磨处理及表面清洁。
3.2 壳体泡沫芯材PVC泡沫板有轻质高强的作用，上下两层纤维布，中间包覆泡沫板形成三明治结构，铺放www时保证各快板材之间连接紧密。
3.3 根部预埋块由于根部铺层太多、太厚，根部做二次成型，在单独的模具上成型，要保证经过打磨处理及表面清洁。
4.壳体内表面玻璃纤维铺层制作（QA check：铺放位置正确，搭接尺寸足够。
）内表面纤维布铺放时注意不要让铺好的预埋件错位，其余同外表面玻璃纤维铺层。
5.真空材料的铺放及布置（QA check：铺放位置正确。
）5.1 免打磨布在合模过程中粘接部位需要打磨处理，提前在这些部位铺放免打磨布可以避免更多的工序，带来更好的工作环境。
5.2 脱模布在树脂固化以后真空材料也会粘接在产品表面，不易撕除，表面经过特氟龙处理的脱模布可以更容易的去除真空材料，可以节省大量的人工并使产品表面不致被破坏。
5.3 导流网真空灌注的时候，树脂在纤维布里的流动速度远低于在导流网上，这样可以更快的浸透更大面积的纤维布。
风电叶片生产流程
风电叶片生产流程一、概述风电叶片是风力发电机组中非常重要的组成部分，其作用是将风能转化为机械能，进而驱动发电机发电。
叶片的制造工艺十分复杂，需要经过多道工序才能完成。
本文将从原材料的准备、叶片结构设计、模具制造、叶片生产、质量检测等方面详细介绍风电叶片的生产流程。
二、原材料准备1. 纤维增强复合材料（FRC）：FRC是风电叶片最主要的原材料之一，其主要成分包括树脂和纤维。
树脂通常采用环氧树脂或聚酯树脂，纤维则有玻璃纤维、碳纤维和芳纶纤维等多种类型。
这些原材料需要经过严格筛选和测试，确保其符合相关标准和要求。
2. 钢筋：钢筋是支撑叶片内部结构的重要材料，其质量直接影响到整个叶片的强度和稳定性。
钢筋需要符合国家标准，并经过专业检测和验收。
3. 其他辅材：叶片生产过程中还需要使用一些辅材料，如填充物、硬化剂、分离膜等。
这些辅材料的选择和使用需要严格按照相关规定和要求进行。
三、叶片结构设计1. 叶片结构设计是风电叶片生产的重要环节，其目的是确定叶片的形状、尺寸、材料以及内部结构等。
设计过程需要考虑多种因素，如气动性能、强度要求、制造工艺等。
通常采用计算机辅助设计软件进行设计，并经过多轮模拟和优化。
2. 叶片结构主要包括叶片表面和内部结构两个部分。
表面主要由纤维增强复合材料制成，内部结构则由钢筋和其他材料组成。
内部结构的形状和布局对叶片的强度和稳定性有着重要影响。
四、模具制造1. 模具制造是风电叶片生产中不可或缺的一环，其目的是为了将叶片原型复制出来。
模具通常采用玻璃钢或金属材料制成，需要具备高精度和高强度的特点。
模具制造需要经过多道工序，包括设计、加工、组装等。
2. 模具的设计需要根据叶片结构进行，通常采用CAD软件进行设计，并经过多轮模拟和优化。
加工过程中需要使用各种机床和工具，如数控车床、铣床、钻床等，确保模具的精度和质量。
五、叶片生产1. 叶片生产是风电叶片生产的核心环节，其目的是将纤维增强复合材料和钢筋等材料按照一定比例混合后注入模具中进行成型。
风电叶片模具设计制造 马俊

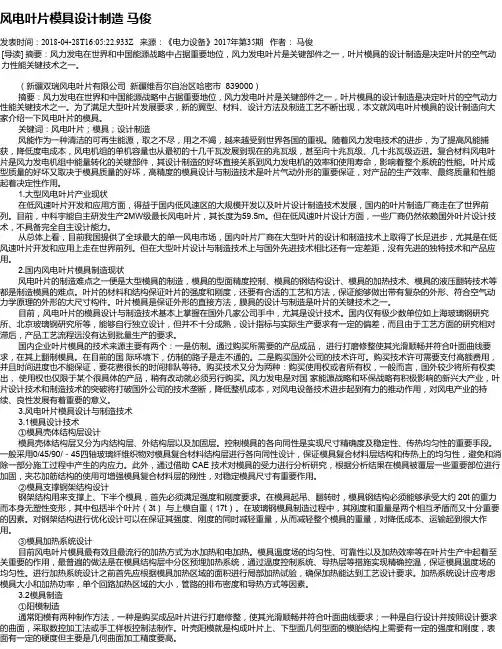

风电叶片模具设计制造马俊发表时间：2018-04-28T16:05:22.933Z 来源：《电力设备》2017年第35期作者：马俊[导读] 摘要：风力发电在世界和中国能源战略中占据重要地位，风力发电叶片是关键部件之一，叶片模具的设计制造是决定叶片的空气动力性能关键技术之一。
（新疆双瑞风电叶片有限公司新疆维吾尔自治区哈密市 839000）摘要：风力发电在世界和中国能源战略中占据重要地位，风力发电叶片是关键部件之一，叶片模具的设计制造是决定叶片的空气动力性能关键技术之一。
为了满足大型叶片发展要求，新的翼型、材料、设计方法及制造工艺不断出现，本文就风电叶片模具的设计制造向大家介绍一下风电叶片的模具。
关键词：风电叶片；模具；设计制造风能作为一种清洁的可再生能源，取之不尽，用之不竭，越来越受到世界各国的重视。
随着风力发电技术的进步，为了提高风能捕获，降低度电成本，风电机组的单机容量也从最初的十几千瓦发展到现在的兆瓦级，甚至向十兆瓦级、几十兆瓦级迈进。
复合材料风电叶片是风力发电机组中能量转化的关键部件，其设计制造的好坏直接关系到风力发电机的效率和使用寿命，影响着整个系统的性能。
叶片成型质量的好坏又取决于模具质量的好坏，高精度的模具设计与制造技术是叶片气动外形的重要保证，对产品的生产效率、最终质量和性能起着决定性作用。
1.大型风电叶片产业现状在低风速叶片开发和应用方面，得益于国内低风速区的大规模开发以及叶片设计制造技术发展，国内的叶片制造厂商走在了世界前列。
目前，中科宇能自主研发生产2MW级最长风电叶片，其长度为59.5m。
但在低风速叶片设计方面，一些厂商仍然依赖国外叶片设计技术，不具备完全自主设计能力。
从总体上看，目前我国提供了全球最大的单一风电市场，国内叶片厂商在大型叶片的设计和制造技术上取得了长足进步，尤其是在低风速叶片开发和应用上走在世界前列。
但在大型叶片设计与制造技术上与国外先进技术相比还有一定差距，没有先进的独特技术和产品应用。
风叶模具生产工艺
洛阳理工学院毕业设计（论文）设计（论文）题目：风叶模具生产工艺所在系：材料科学与工程系专业名称：复合材料加工与应用技术学生姓名：郭俊胜学号： Z07011127 指导老师：周思凯2010年5月13日洛阳理工学院毕业设计（论文）任务书题目风叶模具生产工艺专业复合材料加工与应用技术学号 Z07011127 姓名郭俊胜主要内容、基本要求、主要参考资料等：主要内容：一、编写开题报告、毕业设计论文;二、对风叶的母模和模具的制造过程充分了解，三、对模具的制造方面了解，以及真空灌注成型工艺基本要求：独立完成毕业设计，对模具工业有所了解，了解风叶模具的生产过程，对工艺有充分全面了解,以风叶磨具的生产为例全面了解在真空灌注工艺模具生产过程中的一些问题和工艺！主要参考资料：[1]洛阳理工学院张伟等主编.复合材料模具设.2009[2]模具先进制造技术／李发致编著.-北京：机械工业 ISBN 7-111-11652-6[3](德)G.曼格斯，P.默兰著.所料注射成型模具的设计和制造.北京：中国轻工业出版社，1993[4]黄毅宏主编.模具制造工艺.第2版.北京：机械工业出版社，1988[5]周雄辉等主编.现代模具设计制造理论与技术，上海：上海交通大学出版社，2000[6]唐荣锡编著.CAD／CAM技术.北京.北京航天大学出版社，1994[7]模具制造技术／刘航主编、-西安：西安电子科技大学出版社.2006[8]李顺林.复合材料工作手册.北京；航空工业出版社，1979[9]刘雄亚，玻璃钢成型工艺，中国建工出版社，1900年时间安排:第一阶段：2010年月05月13日前毕业设计(论文)题目上报指导老师第二阶段：2010年月06月10日接受毕业设计任务书，学习毕业设计(论文)要求及有关规定，收集资料、开始撰写开题报告第三阶段：2010年05月13日前上交开题报告，由指导老师审阅第四阶段：2010年05月30日前撰写论文，初稿完成第五阶段：2010年06月1日至2010年06月上旬用不同方式与指导老师交流，沟通毕业设计进展情况第六阶段：2010年06月上旬完成并提交正式毕业设计成果完成期限： 2010年06月10日指导教师签名：评审小组负责人签名：2010年 05 月 13日风叶模具生产工艺摘要随着科学技术的发展，复合材料的应用领域不断扩大，世界模具市场仍供不应求。
叶片模具制造
风力发电机叶片模具制造作者：李良君单位：天津轻工职业技术学院摘要：风力发电在世界和中国能源战略中占据重要地位，风力发电叶片是关键部件之一，叶片模具的设计制造是决定叶片的空气动力性能关键技术之一。
模具分阳模和阴模，从阳模和阴模的制造工艺和过程阐述叶片模具的生产，并指出其存在问题和发展方向。
关键词：风力发电、风电叶片、模具设计、模具制造一、概述1、风电行业背景随着全球应对气候变化呼声的日益高涨，以及能源短缺、能源供应安全形势的日趋严峻，可再生能源以其清洁、安全、永续的特点，在各国能源战略中的地位不断提高。
风能作为可再生能源中成本较低、技术较成熟、可靠性较高的新能源，近年来发展很快并开始在能源供应中发挥重要作用。
国际上利用风力发电是本世纪发展壮大起来的，随着风电技术不断进步，容量逐步增大。
我国幅员辽阔、海岸线长、风能资源丰富，特别是新疆、内蒙古与沿海地区。
我国可开发的风能潜力巨大，陆上加海上的总的风能可开发量约有1000～1500GW。
我国风力发电在八十年代开始发展，2003年开始迅猛增长，2006年至2009年累计风电装机容量连续四年保持翻番增长。
2010年新增装机增长率为37.1%，累计装机增长率为73.3%，首次低于100%。
2011、2012两年由于世界经济大环境的影响，风电行业也比较低迷。
但据BTM预测，今后全球风电年新增装机平均增速将保持在10％～15%。
风力发电是新能源中比较成熟的一种，如果充分利用，可成为仅次于火电、水电的第三大电源。
随着风电经济性的进一步提升和风电并网消纳问题的逐步解决，未来五年，由于政府政策的强力支持，中国将继续引领世界风电的发展。
2、国内风电叶片模具制造现状风力发电机是一种将风能转化为机械能，再由机械能转化为电能的机组和系统，叶片是将风能转化为机械能的唯一关键部件。
叶片的空气动力外形决定了整个机组的空气动力性能，一个具有良好空气动力外形的叶片，可以使机组的能量转换效率更高，获得更多的风能。
风电叶片阴模的设计与制作技术[Word文档]
![风电叶片阴模的设计与制作技术[Word文档]](https://img.taocdn.com/s3/m/f23d387ea88271fe910ef12d2af90242a895ab1f.png)
风电叶片阴模的设计与制作技术关键字：风电叶片,设计,制作,技术风电叶片阴模的设计与制作技术本文为Word文档，感谢你的关注！摘要：随着叶片向大兆瓦级以及海机的发展，对叶片的质量要求也越来越高，但是叶片的质量很大程度上依赖于模具的质量，模具质量的好坏以及模具型面精度直接影响叶片的质量，本文对大型风机叶片模具设计和制作工艺进行了经验介绍，对玻璃钢模具工程应用具有指导意义。
关键词：玻璃钢，模具，设计，制作随着风电市场的发展，对风机叶片的生产提出了更高的尺寸精度及质量要求，特别是海上风机叶片的发展。
而风机叶片的质量很大程度上依赖于生产叶片所用的模具，这就对生产叶片的阴模模具提出了更高的质量要求，即要求表面气动外形尺寸准确、表面光洁度要求高、无潜藏气泡和针孔等弊病，保证良好的气密性。
1 叶片模具的结构形式叶片模具主要有钢结构部分与复合材料两部分构成。
1.1 钢结构的设计钢结构材料的选型，对于叶片模具来说，由于是不规则结构，设计时一般采用桁架结构，钢材选用一般考虑到强度，稳定性以及应变，首选无缝冷拔结构钢，一般采用60*60*3，80*80*4或者100*100*5的方管做整体的骨架，并在液压翻转的局部地方采用局部加强。
按照叶片的形状，绘制出叶片的外轮廓框架，在从叶片翼型标定的L0m开始，沿叶片的长度方向，每隔2m做一个截面，并将钢架的中心定位线标记好，以便后续安装使用，钢架是型面复合材料层提供主要的受力件，运用软件绘制三维钢架模型图画以后，运用有限元分析软件（ANSYS）分析钢架在各种工况下的静强度以及模态，确定钢架的安全系数。
在实体模型的基础上首先建立钢结构的有限元模型，划分有限元网格，将叶片的重量加上符合材料层的重量，在加上钢架整个的总重量，作为自重载荷作用在整个钢结构上，钢结构的翻转机构采用全约束形式，即采用限制六个自由度，进行求解。
并评价计算结果，分析查看钢结构的稳定性。
钢结构应变云图1.2 复合材料层的结构设计与制作复合材料层主要有下面几个主要层构成：1）密封层，密封层可以分成内胶衣层，外胶衣层以及过渡层构成，外胶衣层的主要材料为环氧性、耐高温、耐磨胶衣构成，待胶衣不粘手时开始制作内胶衣层；内层胶衣主要有类同于外胶衣层性能，待胶衣不粘手时开始制作过渡层；过渡层包括依次铺设的表面毡层、斜纹编织布层和双轴布层，第2密封层的外胶衣层设在第1密封层的过渡层的上部。
叶片模具制造
风力发电机叶片模具制造作者：李良君单位：天津轻工职业技术学院摘要：风力发电在世界和中国能源战略中占据重要地位，风力发电叶片是关键部件之一，叶片模具的设计制造是决定叶片的空气动力性能关键技术之一。
模具分阳模和阴模，从阳模和阴模的制造工艺和过程阐述叶片模具的生产，并指出其存在问题和发展方向。
关键词：风力发电、风电叶片、模具设计、模具制造一、概述1、风电行业背景随着全球应对气候变化呼声的日益高涨，以及能源短缺、能源供应安全形势的日趋严峻，可再生能源以其清洁、安全、永续的特点，在各国能源战略中的地位不断提高。
风能作为可再生能源中成本较低、技术较成熟、可靠性较高的新能源，近年来发展很快并开始在能源供应中发挥重要作用。
国际上利用风力发电是本世纪发展壮大起来的，随着风电技术不断进步，容量逐步增大。
我国幅员辽阔、海岸线长、风能资源丰富，特别是新疆、内蒙古与沿海地区。
我国可开发的风能潜力巨大，陆上加海上的总的风能可开发量约有1000～1500GW。
我国风力发电在八十年代开始发展，2003年开始迅猛增长，2006年至2009年累计风电装机容量连续四年保持翻番增长。
2010年新增装机增长率为37.1%，累计装机增长率为73.3%，首次低于100%。
2011、2012两年由于世界经济大环境的影响，风电行业也比较低迷。
但据BTM预测，今后全球风电年新增装机平均增速将保持在10％～15%。
风力发电是新能源中比较成熟的一种，如果充分利用，可成为仅次于火电、水电的第三大电源。
随着风电经济性的进一步提升和风电并网消纳问题的逐步解决，未来五年，由于政府政策的强力支持，中国将继续引领世界风电的发展。
2、国内风电叶片模具制造现状风力发电机是一种将风能转化为机械能，再由机械能转化为电能的机组和系统，叶片是将风能转化为机械能的唯一关键部件。
叶片的空气动力外形决定了整个机组的空气动力性能，一个具有良好空气动力外形的叶片，可以使机组的能量转换效率更高，获得更多的风能。
风电机组叶片制作工艺
风电机组叶片制作工艺风电机组叶片是将风能转化为机械能的重要组成部分，制作工艺影响其性能和寿命。
本文将介绍风电机组叶片制作工艺的主要流程。
一、材料选择风电机组叶片的材料通常选用玻璃钢或碳纤维增强塑料（CFRP），因为它们具有良好的强度、刚度、耐腐蚀性和轻量化等特点。
在选择材料时，需要考虑到使用环境的温度、湿度、紫外线等因素，以保证叶片的耐久性和稳定性。
二、模具制作风电机组叶片的制作需要使用模具，常用的模具制作材料为铝合金或钢板。
模具的制作需要根据设计图纸确定叶片的曲率、厚度、翼型等参数，并考虑到模具的制造成本和耐用性。
三、面层制备风电机组叶片的面层是指覆盖在叶片表面的玻璃纤维网格布。
面层制备的过程包括：1. 制备面层模具：通过利用叶片模具进行反复塑形，得到面层模具。
2. 剪裁玻璃纤维网格布：根据面层模具的形状，将玻璃纤维网格布按照一定的规律剪裁成小片。
3. 喷涂树脂：将玻璃纤维网格布放在面层模具上，用喷涂机将树脂均匀地喷在网格布上。
4. 滚压：利用滚筒将树脂深度渗透到玻璃纤维网格布中，形成牢固的结构。
五、组装将面层和结构层组合，形成叶片的整体结构。
组装过程中需要注意叶片的平衡性和对称性，以确保叶片性能的稳定性和可靠性。
六、修整制作出来的叶片会存在一些缺陷，需要进行修整，以提高其完整性和美观度。
修整包括外观修整、胶接、抛光等操作，可以让叶片更加光滑、坚固和美观。
综上所述，风电机组叶片制作工艺主要包括材料选择、模具制作、面层制备、结构层制备、组装和修整等过程。
制作过程需要考虑到材料性能和使用环境等因素，以确保叶片具有良好的性能和寿命。
风电叶片合模工艺流程
风电叶片合模工艺流程(中英文版)Task Title: Wind Turbine Blade Molding ProcessTask Title: 风电叶片合模工艺流程The wind turbine blade molding process is a crucial step in the manufacturing of wind turbine blades.It involves the creation of a mold, which is then used to shape and form the blade.风电叶片合模工艺流程是风电叶片制造过程中的关键步骤。
它包括创建一个模具，然后使用该模具来塑造和形成叶片。
The first step in the process is to create a mold.This mold will be used to shape the blade, so it must be accurate and precise.The mold is typically made from a strong, durable material such as metal or plastic.工艺流程的第一步是创建一个模具。
这个模具将被用来塑造叶片，因此它必须准确无误。
模具通常由坚硬耐用的材料如金属或塑料制成。
Once the mold is created, the next step is to prepare the blade materials.This typically involves cutting the blade materials to the correct size and shape, and then preparing them for assembly.一旦模具创建完成，下一步就是准备叶片材料。
这通常涉及将叶片材料切割成正确的尺寸和形状，然后为组装做准备。
风电模具制作
风电模具制作随着环保意识的提高，风电装备作为清洁能源设施受到越来越多关注。
在风电机组中，风电叶片是关键零部件之一，其制作需要依靠高精度的模具。
风电模具制作作为一个新兴行业，也在不断发展壮大。
一、风电模具制作的意义风电叶片是风力发电机组的核心组成部分，其质量直接影响整个风力发电机组的效率和可靠性。
为了保证风电叶片的精度、质量和寿命，制作过程需要依靠一系列高精度模具，如叶片模具、外壳模具、前缘模具等。
制作精良的模具可以保证风电叶片的加工精度和质量，提高叶片的耐久性和性能，同时也可以提高生产效率和降低成本。
二、风电模具制作的生产条件和技术要求1、生产条件风电模具制作需要干净、整洁、宽敞的生产环境，同时需要一系列高精度加工设备，包括数控机床、线切割机、抛光机、测量仪器等。
此外，制作模具需要大量的人工操作和经验，需要拥有一支技术熟练、经验丰富的制作团队。
2、技术要求（1）设计技术：模具设计对风电叶片的加工质量和效率有着至关重要的影响。
制作优秀的模具需要具备合理的结构设计、高精度的尺寸控制和完善的制作工艺。
（2）材料技术：模具材料需要具备高强度、高硬度、高耐磨性和高耐腐蚀性等特性，目前常用的材料包括钢材、碳纤维复合材料、陶瓷等。
（3）加工技术：制作风电模具需要依靠高精度数控机床等设备进行加工，同时也需要依靠各种加工工艺如线切割、电火花、抛光、磨削等。
加工中需要对尺寸、角度、表面光洁度等参数进行精确控制。
（4）质量检测技术：制作合格的风电模具需要进行严格的质量检测，包括表面光洁度检测、尺寸检测、结构稳定性检测等。
合格的模具检测结果需要优于国家标准规定的误差范围。
三、风电模具制作的发展现状和趋势近年来，中国风电市场快速发展，同时风电装备的自主制造也得到了不少关注。
风电模具制作作为提高自主制造能力的重要环节之一也得到了广泛的关注。
随着风力发电行业的不断壮大，风电模具制作也迎来了发展机遇。
当前国内风电模具制作市场的发展较为分散，市场竞争较为激烈，但是由于风电装备市场的快速增长，风电模具制作市场也呈现出增长趋势。
