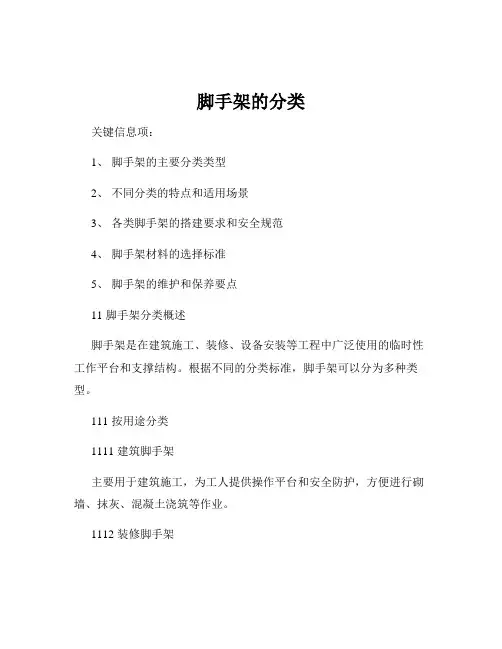

脚手架的分类

脚手架的含义：脚手架是为建筑施工而搭设的上料、堆料与施工作业用的临时的结构架，是进行施工作业重要的辅助设施。

脚手架的种类：按其搭设位置分为外脚手架和里脚手架两大类；按其构造形式分为多力杆式、框式、桥式、吊式、挂式、升降式、以及用于层间操作的工具式脚手架，其所用材料分有木、竹、钢管脚手架，钢管脚手架是我国应用最广、拥有量最多的架设工具，一般采用A3电焊钢管，它的状况、发展与完善对我国建筑脚手架技术的进步将具有举足轻重的影响。

脚手架的基本要求：其宽度应满足工人操作、材料堆放和运输的要求，坚固稳定，装拆方便，能多次周转使用。

脚手架的设计

1、脚手架的设计与一般结构设计相比，其具有以下特点：

(1) 所受荷载变异性较大；（施工人员及材料的重量随时变动）。

(2) 扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异。

(3) 脚手架结构、构件存在初始缺陷，如杆件的初弯曲、锈蚀、搭设尺寸误差、受荷偏心等均较大。

(4) 与墙的连接点，对脚手架的约束性变异较大。

(5) 安全储备小

在过去的很长时期，由于经济和科学技术发展水平限制，脚手架基本依经验做法搭设，而不设计和计算，随意性大，安全得不到科学和可靠保证；脚手架材料、形式都有很大变化后该问题更突出。

2、脚手架的承力

结构主要指作业层、横向构架和纵向构架三部分。作业层是直接承受施工荷载，荷载由脚手板传给小横杆，再传给大横杆和立柱。横向构架由立杆和小横杆组成，是脚手架直接承受和传递垂直荷载的部分，它是脚手架的受力主体。纵向构架主要是提高脚手架的整体稳定性。

扣件式钢管脚手架

一、特点

扣件式钢管脚手架是目前使用最为广泛的一种脚手架品种。扣件式钢管脚手架由钢管和扣件组成，并具有以下特征：

(1)承载力大。当脚手架搭设的几何尺寸和构造符合扣件式钢管脚手架安全技术规范要求时，一般情况下，脚手架的单根立管承载力可达15-35kN。

(2)加工、装拆简便。钢管和扣件均有国家标准，加工简单，通用性好，且扣件连接简单，易于操作，装拆灵活，搬运方便。

(3)搭设灵活，适用范围广。钢管长度易于调整，扣件连接不受高度、角度、方向的限制，因此扣件式钢管脚手架适用于各种类型建筑物结构的施工。

(4)扣件式钢管脚手架用材料。扣件式钢管脚手架用材量较大，搭拆耗费人工较多，材料和人工费用也消耗大，施工工效不高，安全保证性一般。

二、适用范围

根据扣件式钢管脚手架的特点，其适用范围如下：

1) 工业与民用建筑施工用单、双排脚手架。

2) 水平混凝土结构工程施工用模板支撑脚手架。

3) 高耸建筑物，如烟囱、水塔等结构施工用脚手架。

4) 上料平台及安装施工用满堂脚手架。

5) 栈桥、码头、公路高架桥施工用脚手架。

6) 其他临时建筑物的骨架等。

三、基本构架形式

扣件式钢管脚手架的基本构架形式如图8.1所示。

1—外立杆2—内立杆3—横向水平杆4—纵向水平杆5—栏杆6—挡脚板7—直角扣件

8—旋转扣件9—连墙件10—横向斜撑11—主立杆12—副立杆13—抛撑14—剪刀撑

15—垫板16—纵向扫地杆17—横向扫地杆

四、构配件：

1、钢管

脚手架钢管宜采用外径48mm、壁厚3.5mm的焊接钢管，也可采用外径51mm、壁厚3.1mm的焊接钢管。用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5m，每根钢管最大质量不应超过25kg，以便适合人工搬运。

2、扣件

扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件，用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。

图8.2扣件形式

‘’

3、脚手板

脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。冲压钢脚手板是常用的一种脚手板，一般用厚2mm的钢板压制而成，长度2-4m，宽度250mm，表面应有防滑措施。木脚手板可采用厚度不小于50mm的杉木板或松木制作，长度3~4m，宽度200-250mm，两端均应设镀锌钢丝箍两道，以防止

木脚手板端部破坏。

4、连墙件

连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。

5、底座

底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2mm，外套式的内径D2比立杆外径大2mm。

五、设计

作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。计脚手架的承重构件时，应根据使用过程中可能出现的荷载取其最不利组合进行计算，一般应进行下列设计计算：

①纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；

②立杆的稳定性计算；

③连墙件的强度、稳定性和连接强度的计算；

④立杆地基承载力计算。

六、搭设要求

1、钢管扣件脚手架搭设中应注意地基平整坚实，设置底座和垫板，并有可靠的排水措施，防止积水浸泡地基。

2、根据连墙杆设置情况及荷载大小，常用敞开式双排脚手架立杆。横距一般1.05~1.55m，砌筑脚手架步距一般为1.20~1.35m，装饰或砌筑、装饰两用的脚手架一般为1.80m，立杆纵距1.2~2.0m，其允许搭设高度为34~50m。当为单排设置时，立杆横距1.2~1.4m，立杆纵距1.5~2.0m，允许搭设高度为24m。

3、纵向水平杆宜设置在立杆的内侧，其长度不宜小于3跨，纵向水平杆可采用对接扣件，也可采用搭接。如采用对接扣件方法，则对接扣件应交错布置；如采用搭接连接，搭接长度不应小于1m，并应等间距设置3个旋转扣件固定。

4、脚手架主节点（即立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）处必须设置一根横向水平杆用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，横向水平杆靠墙一端的外伸长度不应大于立杆横距的0.4倍，且不应大于500mm；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
