齿轮齿条式转向器(精选.)

齿轮齿条式转向器(精选.)

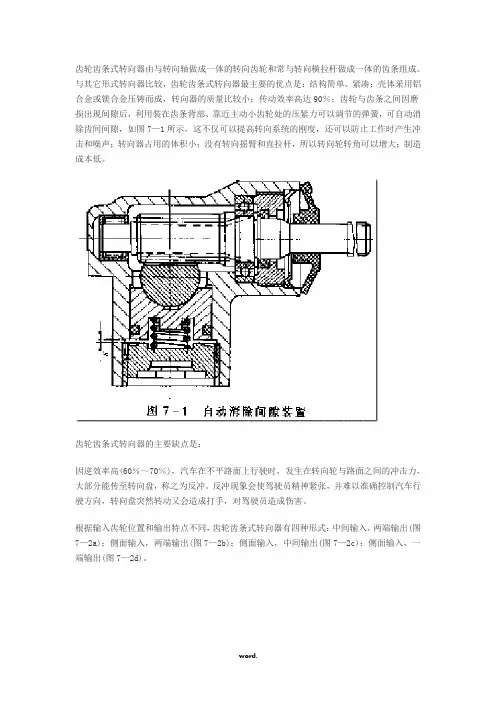

齿轮齿条式转向器由与转向轴做成一体的转向齿轮和常与转向横拉杆做成一体的齿条组成。

与其它形式转向器比较,齿轮齿条式转向器最主要的优点是:结构简单、紧凑;壳体采用铝合金或镁合金压铸而成,转向器的质量比较小;传动效率高达90%;齿轮与齿条之间因磨损出现间隙后,利用装在齿条背部、靠近主动小齿轮处的压紧力可以调节的弹簧,可自动消除齿间间隙,如图7—1所示,这不仅可以提高转向系统的刚度,还可以防止工作时产生冲击和噪声;转向器占用的体积小;没有转向摇臂和直拉杆,所以转向轮转角可以增大;制造成本低。

齿轮齿条式转向器的主要缺点是:因逆效率高(60%~70%),汽车在不平路面上行驶时,发生在转向轮与路面之间的冲击力,大部分能传至转向盘,称之为反冲。

反冲现象会使驾驶员精神紧张,并难以准确控制汽车行驶方向,转向盘突然转动又会造成打手,对驾驶员造成伤害。

根据输入齿轮位置和输出特点不同,齿轮齿条式转向器有四种形式:中间输入,两端输出(图7—2a);侧面输入,两端输出(图7—2b);侧面输入,中间输出(图7—2c);侧面输入,一端输出(图7—2d)。

采用侧面输入、中间输出方案时,由图7—3可见,与齿条固连的左、右拉杆延伸到接近汽车纵向对称平面附近。

由于拉杆长度增加,车轮上、下跳动时拉杆摆角减小,有利于减少车轮上、下跳动时转向系与悬架系的运动干涉。

拉杆与齿条用螺栓固定联接(图7—3),因此,两拉杆与齿条同时向左或右移动,为此在转向器壳体上开有轴向方向的长槽,从而降低了它的强度。

采用两端输出方案时,由于转向拉杆长度受到限制,容易与悬架系统导向机构产生运动干涉。

侧面输入、一端输出的齿轮齿条式转向器,常用在乎头微型货车上。

如果齿轮齿条式转向器采用直齿圆柱齿轮与直齿齿条啮合,则运转平稳性降低,冲击大,工作噪声增加。

此外,齿轮轴线与齿条轴线之间的夹角只能是直角,为此因与总体布置不适应而遭淘汰。

采用斜齿圆柱齿轮与斜齿齿条啮合的齿轮齿条式转向器,重合度增加,运转平稳,冲击与工作噪声均下降,而且齿轮轴线与齿条轴线之间的夹角易于满足总体设计的要求。

齿轮齿条整体式转向器的工作原理

齿轮齿条整体式转向器的工作原理

齿轮齿条整体式转向器的工作原理一、概述齿轮齿条整体式转向器是一种用于改变车辆行驶方向的机械装置,它通过将转向手柄的旋转运动转换为前轮左右转动的运动,从而使车辆改变行驶方向。

本文将详细介绍齿轮齿条整体式转向器的工作原理。

二、结构齿轮齿条整体式转向器由转向手柄、中央齿轮、两个斜齿轮、两个齿条和前桥等组成。

其中,中央齿轮位于车辆底盘中间,两个斜齿轮安装在中央齿轮上,与两个齿条相啮合。

前桥通过两个万向节与斜齿轮相连。

三、工作原理1. 起始状态当车辆处于直线行驶状态时,此时转向手柄处于中性位置。

此时中央齿轮不会带动斜齿轮和前桥旋转。

2. 左转当司机将转向手柄逆时针旋转时,此时中央齿轮开始顺时针旋转。

由于斜齿轮与中央齿轮啮合,因此斜齿轮也开始顺时针旋转。

同时,斜齿轮与齿条的啮合作用使得前桥左侧轮胎向左转动,从而使车辆向左转弯。

3. 右转当司机将转向手柄顺时针旋转时,中央齿轮开始逆时针旋转。

由于斜齿轮与中央齿轮啮合,因此斜齿轮也开始逆时针旋转。

同时,斜齿轮与齿条的啮合作用使得前桥右侧轮胎向右转动,从而使车辆向右转弯。

四、优缺点1. 优点(1)结构简单:相比于液压式和电动式转向器,齿轮齿条整体式转向器的结构更加简单,维修更加方便。

(2)可靠性高:由于其结构简单、部件少,因此其可靠性较高。

2. 缺点(1)操作力大:相比于液压式和电动式转向器,在操作力上需要投入更大的力量。

(2)精度低:由于其结构限制,在精度上无法达到液压式和电动式转向器的水平。

五、结论齿轮齿条整体式转向器是一种结构简单、可靠性高的机械装置。

虽然其在操作力和精度上存在一定的不足,但在一些低速行驶场景下,其仍然具有较好的适用性。

齿轮齿条式转向器的拆装步骤

齿轮齿条式转向器的拆装步骤

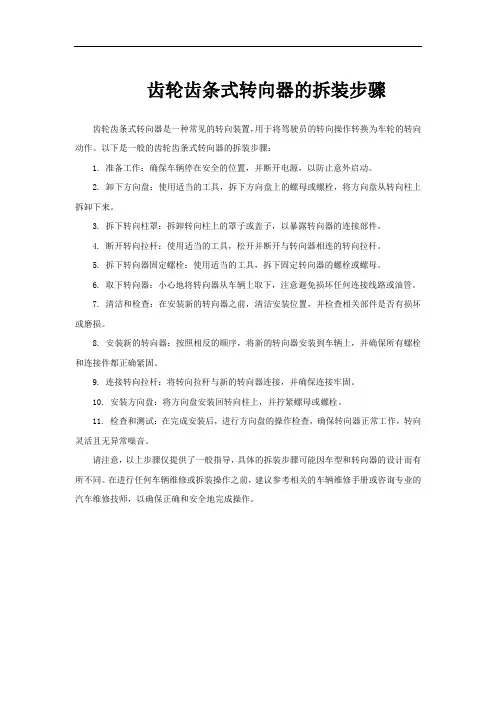

齿轮齿条式转向器的拆装步骤
齿轮齿条式转向器是一种常见的转向装置,用于将驾驶员的转向操作转换为车轮的转向动作。

以下是一般的齿轮齿条式转向器的拆装步骤:
1. 准备工作:确保车辆停在安全的位置,并断开电源,以防止意外启动。

2. 卸下方向盘:使用适当的工具,拆下方向盘上的螺母或螺栓,将方向盘从转向柱上拆卸下来。

3. 拆下转向柱罩:拆卸转向柱上的罩子或盖子,以暴露转向器的连接部件。

4. 断开转向拉杆:使用适当的工具,松开并断开与转向器相连的转向拉杆。

5. 拆下转向器固定螺栓:使用适当的工具,拆下固定转向器的螺栓或螺母。

6. 取下转向器:小心地将转向器从车辆上取下,注意避免损坏任何连接线路或油管。

7. 清洁和检查:在安装新的转向器之前,清洁安装位置,并检查相关部件是否有损坏或磨损。

8. 安装新的转向器:按照相反的顺序,将新的转向器安装到车辆上,并确保所有螺栓和连接件都正确紧固。

9. 连接转向拉杆:将转向拉杆与新的转向器连接,并确保连接牢固。

10. 安装方向盘:将方向盘安装回转向柱上,并拧紧螺母或螺栓。

11. 检查和测试:在完成安装后,进行方向盘的操作检查,确保转向器正常工作,转向灵活且无异常噪音。

请注意,以上步骤仅提供了一般指导,具体的拆装步骤可能因车型和转向器的设计而有所不同。

在进行任何车辆维修或拆装操作之前,建议参考相关的车辆维修手册或咨询专业的汽车维修技师,以确保正确和安全地完成操作。

齿轮齿条式转向器设计

齿轮齿条式转向器设计

1齿轮齿条式转向器简介1.1齿轮齿条式转向系转向系是通过对左、右转向之间的合理匹配来保证汽车能沿着理想的轨迹运动的机构,它由转向操纵机构转向器和专项传动机构组成。

齿轮齿条机械转向器是将司机对转向盘的转动变为或齿条沿转向车轴轴向的移动,并按照一定的角传动比和力传动比进行传递的机构。

机械转向器与动力系统相结合,构成动力转向系统。

高级轿车和中兴载货汽车为了使转向轻便,多采用这种动力转向系统。

采用液力式动力转向时,由于液体的阻尼作用,吸收了路面上的冲击载荷,故可采用可逆程度大、正效率又高的转向器结构。

1.2转向系设计要求通常,对转向系的主要要求是:(1)保证汽车有较高的机动性,在有限的场地面积内,具有迅速和小半径转弯的能力,同时操作轻便;(2) 汽车转向时,全部车轮应绕一个瞬时转向中心旋转,不应有侧滑;(3) 传给转向盘的反冲要尽可能的小;(4) 转向后,转向盘应自动回正,并应使汽车保持在稳定的直线行驶状态;(5) 发生车祸时,当转向盘和转向轴由于车架和车身变形一起后移时,转向系统最好有保护机构防止伤及乘员;(6) 转向器和专项传动机构因摩擦产生间隙时,应能调整而消除之。

2转向系主要性能参数2.1转向器的效率功率P1从转向轴输入,经转向摇臂轴输出所求得的效率称为正效率,用符号η+表示,η+=(P1—P2)/Pl;反之称为逆效率,用符号η-表示,η-=(P3—P2)/P3。

式中,P2为转向器中的摩擦功率;P3为作用在转向摇臂轴上的功率。

为了保证转向时驾驶员转动转向盘轻便,要求正效率高。

为了保证汽车转向后转向轮和转向盘能自动返回到直线行驶位置,又需要有一定的逆效率。

为了减轻在不平路面上行驶时驾驶员的疲劳,车轮与路面之间的作用力传至转向盘上要尽可能小,防止打手又要求此逆效率尽可能低。

2.1.1转向器正效率η+影响转向器正效率的因素有:转向器的类型、结构特点、结构参数和制造质量等。

(1)转向器类型、结构特点与效率在前述四种转向器中,齿轮齿条式、循环球式转向器的正效率比较高,而蜗杆指销式特别是固定销和蜗杆滚轮式转向器的正效率要明显的低些。

汽车齿轮齿条式转向器设计

汽车齿轮齿条式转向器设计

汽车齿轮齿条式转向器设计设计目标:1.高效转向:齿轮齿条式转向器应当能够有效转换转向力,确保车辆可以顺利转向,提供良好的操控性。

2.轻量化:为了减轻车辆重量,并达到节能减排的目标,齿轮齿条式转向器的设计应尽量减少材料使用。

3.高可靠性:齿轮齿条式转向器需要经受长时间的运转和负荷,因此其设计应具有良好的可靠性和耐久性。

设计过程:1.齿轮的选择:根据汽车转向角度的需求以及转向力的大小,选择合适的齿轮来实现转动方向到线性运动的转换。

齿轮的设计应考虑密齿设计,以保证转向的精准性。

2.齿条的设计:根据齿轮的尺寸和形状,设计相匹配的齿条。

齿条的设计应考虑到强度和刚度,以确保转向过程中不会出现弯曲等变形。

3.齿轮齿条的配合:齿轮和齿条的配合应具有紧密的工作间隙,以确保传动效率和转向的精确性。

在配合过程中,还需要考虑润滑剂的使用,以减少摩擦和磨损。

4.结构设计:齿轮齿条式转向器的整体结构设计应兼顾刚度和重量。

采用轻量化的材料,并合理设计零件的形状和连接方式,以减少材料使用,并提供良好的强度和刚度。

设计优化:1.模拟仿真:使用计算机辅助设计软件对齿轮齿条式转向器进行模拟仿真,分析不同参数对性能的影响。

通过优化设计参数,提高转向的效率和精确度。

2.材料选择:选择具有高强度、低摩擦系数和良好的耐磨性的材料,以确保齿轮齿条的操作寿命和可靠性。

3.系统集成:将齿轮齿条式转向器与其他转向系统零件进行合理的系统集成,以提供最佳的转向和操控性能。

4.优化结构:通过减少零件数量和优化结构的形状,减少齿轮齿条式转向器的重量,提高汽车整体的轻量化水平,减少能耗和排放。

总结:。

齿轮齿条式转向器课程设计

齿轮齿条式转向器课程设计

齿轮齿条式转向器课程设计一、课程目标知识目标:1. 学生能够理解齿轮齿条式转向器的基本结构和工作原理;2. 学生能够掌握齿轮齿条式转向器的传动比计算方法;3. 学生能够了解齿轮齿条式转向器在汽车中的应用及其重要性。

技能目标:1. 学生能够运用齿轮齿条式转向器的知识,进行简单的传动系统设计;2. 学生能够通过实际操作,熟练组装和拆卸齿轮齿条式转向器;3. 学生能够运用绘图软件,绘制齿轮齿条式转向器的结构图。

情感态度价值观目标:1. 培养学生对汽车工程技术的兴趣,激发其学习热情;2. 培养学生的团队合作意识,使其在小组合作中共同解决问题;3. 增强学生的环保意识,使其认识到汽车技术在环境保护方面的重要性。

分析课程性质、学生特点和教学要求:本课程为汽车工程专业课程,旨在让学生掌握齿轮齿条式转向器的相关知识。

学生处于大学二年级,已具备一定的机械基础知识和技能。

课程要求学生在理解基本原理的基础上,能够进行实际设计和操作。

课程目标分解为具体学习成果:1. 学生能够独立完成齿轮齿条式转向器的基本结构和工作原理的阐述;2. 学生能够准确计算齿轮齿条式转向器的传动比;3. 学生能够通过小组合作,完成齿轮齿条式转向器的组装和拆卸;4. 学生能够运用绘图软件,绘制齿轮齿条式转向器的结构图;5. 学生能够针对齿轮齿条式转向器的应用,进行环保和技术方面的讨论。

二、教学内容根据课程目标,本章节教学内容主要包括以下几部分:1. 齿轮齿条式转向器的基本结构- 教材章节:第二章 汽车转向系统- 内容:介绍齿轮齿条式转向器的组成部分,包括齿轮、齿条、壳体、传动机构等。

2. 齿轮齿条式转向器的工作原理- 教材章节:第二章 汽车转向系统- 内容:讲解齿轮齿条式转向器的工作原理,分析其传动过程和转向功能。

3. 传动比计算- 教材章节:第三章 齿轮传动- 内容:教授传动比的计算方法,并结合齿轮齿条式转向器进行实例分析。

4. 齿轮齿条式转向器的应用- 教材章节:第二章 汽车转向系统- 内容:介绍齿轮齿条式转向器在汽车上的应用,探讨其优点和局限性。

汽车齿轮齿条式转向器参数设计

汽车齿轮齿条式转向器参数设计

汽车齿轮齿条式转向器参数设计汽车转向系统是汽车动力传动和悬挂系统的重要组成部分,它的设计和制造影响了车辆的操控性能和乘坐舒适性。

汽车齿轮齿条式转向器是一种常见的车辆转向系统,本文将对其参数设计进行阐述,以期为汽车转向系统的研究提供参考。

一、概述齿轮齿条式转向器主要由操纵杆、齿轮、齿条、支架等组件构成。

当驾驶人转动方向盘时,通过操纵杆传递动力到与方向盘相连接的齿轮,在齿条的带动下,车轮转向。

二、齿轮和齿条的选择齿轮和齿条的选择是转向器设计的关键。

一般来说,齿轮和齿条的模数、齿数、压力角等参数应根据车辆参数和使用条件进行选择。

1.模数的选择模数是齿轮和齿条的尺寸参数,影响转向器的精度和承载能力。

模数取值过大会导致齿轮和齿条体积增大,重量增加,但能更好地承受转向时的冲击载荷,降低齿轮磨损,提高转向精度。

模数取值过小会导致齿轮齿条精度下降,易受冲击载荷影响,影响转向稳定性。

一般来说,汽车齿轮齿条式转向器的模数为1.5~2.5mm。

3.压力角的选择压力角是齿轮齿条式转向器中最重要的参数之一。

它直接影响齿轮和齿条的啮合精度和承载能力。

压力角较大时,齿轮和齿条的接触面积较大,啮合精度优良,但承载能力较小;压力角较小时,齿轮和齿条的承载能力增加,但接触面积减小,啮合精度下降。

一般来说,汽车齿轮齿条式转向器的压力角为20度。

三、支架的结构设计支架是连接齿轮和齿条的重要部件,它的结构设计直接影响转向器的稳定性和安全性。

一般来说,支架应具有足够的强度、刚度和稳定性,能够承受转向时的冲击载荷和侧向力。

支架的体积、重量也应尽可能小,以减轻车辆毛重和提高燃油经济性。

四、操纵力的设计操纵力是指从方向盘传递到转向器的力量。

操纵力大小直接影响驾驶人的操作感受和驾驶劳动强度。

操纵力过大会使驾驶人疲劳,影响行驶安全;操纵力过小则容易误操作,同时也不利于驾驶人的操作感受。

一般来说,汽车齿轮齿条式转向器的操纵力应在200~300N之间。

齿轮齿条式转向器设计

齿轮齿条式转向器设计

齿轮齿条式转向器设计⽬录摘要Abstract1 绪论 (1)齿轮齿条式转向器概述 (1)齿轮齿条式动⼒转向器的原理 (2)1.2.1齿轮齿条转向器的⼯作原理 (2)1.2.2动⼒转向系统的⼯作原理 (2)2 转向器整体结构设计⽅案分析 (4)动⼒转向器的整体结构及附属机构 (4)转向器结构设计⽅案分析 (4)液压动⼒转向特点分析 (5)3转向器结构⽅案的确定和具体设计 (6)转向器结构的确定和设计 (6)3.1.1阿克曼⼏何学 (6)R (7)3.1.2最⼩转弯半径min3.1.3转向系的效率 (7)3.1.4转向系的⾓传动⽐与⼒传动⽐ (7)齿轮齿条传动副的确定和设计 (10)3.2.1变传动⽐齿轮齿条的原理分析 (10)3.2.2斜齿圆柱齿轮的设计 (11)3.2.3传动副传动⽅案的设计 (12)3.2.4齿条的设计 (12)动⼒缸结构设计 (13)3.3.1作⽤⼒的计算 (13)4 结论 (16)参考⽂献致谢齿轮齿条式转向器设计1 绪论齿轮齿条式转向器概述汽车⾏驶时要经常改变⾏驶⽅向,这就需要有⼀套能够按照驾驶需要使汽车转向的机构,它将司机转动⽅向盘的动作转变为车轮(通常是前轮)的偏转动作。

这套机构就是汽车的转向系。

转向系通过对左、右车轮不同转⾓的合理匹配来保证汽车沿着设想的轨迹运动[3]。

按转向⼒能源的不同,可将转向系分为机械转向系和动⼒转向系。

机械转向系的能量来源是⼈⼒,所有传⼒件都是机械的,由转向操纵机构(⽅向盘)、转向器、转向传动机构三⼤部分组成。

其中转向器是将操纵机构的旋转运动转变为传动机构的直线运动(严格讲是近似直线运动)的机构,是转向系的核⼼部件。

动⼒转向系除具有以上三⼤部件外,其最主要的动⼒来源是转向助⼒装置。

由于转向助⼒装置最常⽤的是⼀套液压系统,因此也就离不开泵、油管、阀、活塞和储油罐,它们分别相当于电路系统中的电池、导线、开关、电机和地线的作⽤[1]。

转向器(也常称为转向机),是完成由旋转运动到直线运动(或近似直线运动)的⼀组齿轮机构,同时也是转向系中的减速传动装置。

齿轮齿条式转向器的工作原理

齿轮齿条式转向器的工作原理

齿轮齿条式转向器的工作原理
齿轮齿条式转向器(也称作齿轮齿条传动机构)是一种常见的机械传动装置,用于将旋转运动转换为直线运动。

其工作原理如下:
1. 齿轮:齿轮是一个圆盘状的零件,边缘上有一系列的齿嵌入其中。

齿轮通常由硬度高的金属制成。

齿轮的直径和齿数决定了其传动比。

2. 齿条:齿条是一个长条状的零件,上面有一系列的齿槽,齿槽的形状与齿轮的齿相匹配。

齿条通常由硬度高的金属或者塑料制成。

3. 工作原理:当齿轮被驱动旋转时,齿轮的齿与齿条的齿槽相互咬合。

由于齿轮的齿数固定,当齿轮旋转一周时,齿条将沿着其长度方向移动固定的距离。

通过改变齿轮的旋转速度或者齿数,可以调节齿条的速度和运动方向。

4. 应用:齿轮齿条式转向器广泛应用于机械制造、汽车工业和其他行业的传动装置中。

它们常被用于转向系统、平移机构、门窗拉链等需要将旋转运动转化为直线运动的场合。

总之,齿轮齿条式转向器通过齿轮和齿条的相互咬合,将旋转运动转换为直线运动,从而实现机械传动的功能。

齿轮齿条动力转向器设计手册V01

齿轮齿条动力转向器设计手册V01

目录一、齿轮齿条动力转向器零件结构和参数设计1 范围12 规范性引用文件 13 设计原则 14 总体设计 24.1 输入接口 24.2 方案设计 24.2.1 结构选定 24.2.2 主要参数 24.2.3 强度校核 34.3 总体参数计算 34.3.1 转向器总成角传动比 34.3.2 转向器总成输出力 34.3.3 齿轮齿条参数确定 44.3.4 齿轮旋向判定 44.3.5 动力转向器工作流量的选择 54.4 结构设计 54.4.1 转向阀的选择 54.4.2 扭杆 64.4.3 转阀转动限位结构 74.4.4 密封元件的选择 84.4.5 紧固件的选择 84.4.6 主要零件设计要求 94.4.6.1 齿轮齿条动力转向器总成图 94.4.6.2 齿轮 104.4.6.3 齿条 114.4.6.4 阀组件 114.4.6.5 转向轴 124.4.6.6 液压缸 134.4.6.7 壳体 144.4.6.8 调整体组件 144.4.6.9 壳体组件/壳体液压缸组件 154.4.6.10 阀壳体 154.4.6.11 中部球头节(IBJ)/外部球头节(OBJ)组件 164.4.6.12 大卡箍 164.4.6.13 防护套 164.4.6.14 小卡箍 174.4.6.15 锁紧薄螺母 174.4.6.16 下端压紧螺塞 174.4.6.17 支承套 174.4.6.18 调整弹簧 175 基本参数性能及试验方法 18 5.1 总圈数测定实验 18 5.1.1 样件条件 18 5.1.2 装配条件 18 5.1.3 加载工况 185.1.4 试验结果 19 5.2 空载转动力矩试验 19 5.2.1 样件条件 19 5.2.2 装配条件 19 5.2.3 加载工况 195.2.4 试验结果 19 5.3 逆向齿条力 19 5.3.1 样件条件 19 5.3.2 装配条件 19 5.3.3 加载工况 195.3.4 试验结果 19 5.4 转向器间隙测试 19 5.4.1 样件条件 19 5.4.2 装配条件 19 5.4.3 加载工况 205.4.4 试验结果 20 5.5 机械效率 20 5.5.1 样件条件 20 5.5.2 装配条件 20 5.5.3 加载工况 205.5.4 试验结果 20 5.6 输入输出特性 21 5.6.1 样件条件 21 5.6.2 装配条件 21 5.6.3 加载工况 215.6.4 试验结果 216 设计综述 21一、齿轮齿条动力转向器零件结构和参数设计1范围本标准是为了规范齿轮齿条式动力转向器的设计而制定的,以确保满足设计要求,提高产品及零部件的综合性能水平,实现最佳综合效能。

齿轮齿条式转向器的结构形式

齿轮齿条式转向器的结构形式

齿轮齿条式转向器的结构形式引言:齿轮齿条式转向器是一种广泛应用于机械系统中的重要装置,它能够将人的转向动作转化为机械系统的转向动作,实现精确的方向控制。

本文将介绍齿轮齿条式转向器的结构形式及其工作原理,并分析其在不同应用场景下的优势。

一、齿轮齿条式转向器的结构组成齿轮齿条式转向器主要由齿轮、齿条、螺杆、传动杆及转向机构等组成。

其中,齿轮是转向器的核心部件,它通过与齿条的啮合来传递转向力。

而齿条则是一种长条形的金属条,具有一定的齿齿间隔,与齿轮配合使用。

螺杆是通过旋转来推动传动杆的零件,传动杆则将螺杆的旋转运动转化为线性运动,从而控制齿轮与齿条的相对位置。

二、齿轮齿条式转向器的工作原理当驾驶员操纵转向盘时,转向器的转向机构将其转动方向传递给齿轮,齿轮与齿条之间的啮合作用使得齿轮沿着齿条的方向移动。

而齿条的线性运动则是由传动杆通过螺杆的旋转运动驱动的。

通过这样的工作原理,齿轮齿条式转向器能够将人的转向动作准确地传递给机械系统,实现精确的方向控制。

三、齿轮齿条式转向器的优势及应用场景1. 精准性:齿轮齿条式转向器具有高精度的传动特性,能够实现精确的方向控制,适用于对转向精度要求较高的场景,如汽车、工业机械等领域。

2. 载荷承受能力:齿轮齿条式转向器能够承受较大的载荷,具有较高的耐久性和可靠性,适用于需要承载大力矩的场景。

3. 反应速度快:由于齿轮齿条式转向器采用机械传动方式,其反应速度较快,能够在短时间内完成转向动作,适用于对转向速度要求较高的场景。

4. 结构简单:齿轮齿条式转向器的结构相对简单,易于制造和维修,成本较低,适用于大规模生产的场景。

齿轮齿条式转向器在汽车行业中得到了广泛的应用。

在汽车转向系统中,齿轮齿条式转向器能够精确地将驾驶员的转向动作传递给车辆的转向机构,实现方向的控制。

同时,由于齿轮齿条式转向器具有较高的精准性和反应速度快的特点,能够提供稳定的驾驶体验,保证行驶安全。

齿轮齿条式转向器还广泛应用于工业机械领域。

齿轮齿条式转向器的装配与调整

齿轮齿条式转向器的装配与调整

三、齿轮齿条式转向器的装配与调整(一)拆卸图2-33所示为轿车上所用齿轮齿条式转向器。

拆卸分解中,应先在转向齿条端头与横拉杆连接处打上安装标记,然后拆卸转向齿条端头,但不能碰上转向齿条的外表面。

拆下转向齿条导块组件后,拉住转向齿条,使齿对准转向齿轮,再拆卸转向齿轮,最后抽出转向齿条。

抽出时,注意不能让转向齿条转动,以防止碰伤齿面。

(二)装配齿轮齿条式转向器的装配如图2-34所示。

1.安装转向齿轮1)将上轴承和下轴承压在转向齿轮轴轴颈上,轴承内座圈与齿端之间应装好隔圈。

2)把油封压入调整螺塞。

3)将转向齿轮及轴承一块压入壳体内。

4)装上调整螺塞及油封,并调整转向齿轮轴承预紧度。

手感应无轴向窜动,转动自如,转向齿轮的转动力矩符合原厂规定,一般约为0.5N.m。

5)按原厂规定力矩紧固锁紧螺母,并装好防尘罩。

2.装入转向齿条等部件1)装入转向齿条。

2)安装齿条衬套。

转向齿条与衬套的配合间隙不得大于0.15mm。

3)装入转向齿条导块、隔环、导块压紧弹簧、调整螺塞(弹簧帽)及锁紧螺母。

3.安装垫圈和转向齿条端头安装时应特别注意,转向齿条端头和齿条的连接必须紧固,锁止可靠。

4.安装横拉杆和横拉杆端头安装横拉杆和横拉杆端头,并按原厂规定检查调整左、右横拉杆的长度,以保证转向轮前束正确。

另外,横拉杆端头球销的夹角应符合原厂规定。

调整合格后,必须按原产规定的扭矩紧固并锁止横拉杆夹子。

(三)调整转向齿条与转向齿轮的咬合间隙也称为转向齿条的预紧力,其调整机构如图2-35所示。

因结构的差异,调整方法也有所不同。

但常见的有两类:一是改变转向齿条导块与盖之间的垫片厚度来调整转向齿条与转向齿轮轮齿的咬合深度,完成预紧力的调整;另一种方法是用盖上的调整螺塞改变转向齿条导块与弹簧座之间的间隙值,保证咬合深度,即预紧力的调整。

根据图2-35所示的结构形式,其预紧力的调整步骤是:先不装弹簧以及壳体与盖之间的垫片,进行x值得调整,使转向齿轮轴上的转动力矩为1~2N.m,然后用厚薄规测量x值;第三步在x值上加0.05~0.13mm,此值就是应加垫片的总厚度,也就是转向齿条和转向齿轮合格的咬合间隙所要求的垫片总厚度。

齿轮齿条式转向器设计和计算

齿轮齿条式转向器设计和计算

5.2转向器的结构型式选择及其设计计算根据所采用的转向传动副的不同,转向器的结构型式有多种。

常见的有齿轮齿条式、循环球式、球面蜗杆滚轮式、蜗杆指销式等。

对转向其结构形式的选择,主要是根据汽车的类型、前轴负荷、使用条件等来决定,并要考虑其效率特性、角传动比变化特性等对使用条件的适应性以及转向器的其他性能、寿命、制造工艺等。

中、小型轿车以及前轴负荷小于1.2t的客车、货车,多采用齿轮齿条式转向器。

球面蜗杆滚轮式转向器曾广泛用在轻型和中型汽车上,例如:当前轴轴荷不大于2.5t且无动力转向和不大于4t带动力转向的汽车均可选用这种结构型式。

循环球式转向器则是当前广泛使用的一种结构,高级轿车和轻型及以上的客车、货车均多采用。

轿车、客车多行驶于好路面上,可以选用正效率高、可逆程度大些的转向器。

矿山、工地用汽车和越野汽车,经常在坏路或在无路地带行驶,推荐选用极限可逆式转向器,但当系统中装有液力式动力转向或在转向横拉杆上装有减振器时,则可采用正、逆效率均高的转向器,因为路面的冲击可由液体或减振器吸收,转向盘不会产生“打手”现象。

关于转向器角传动比对使用条件的适应性问题,也是选择转向器时应考虑的一个方面。

对于前轴负荷不大的或装有动力转向的汽车来说,转向的轻便性不成问题,而主要应考虑汽车高速直线行驶的稳定性和减小转向盘的总圈数以提高汽车的转向灵敏性。

因为高速行驶时,很小的前轮转角也会导致产生较大的横向加速度使轮胎发生侧滑。

这时应选用转向盘处于中间位置时角传动比较大而左、右两端角传动比较小的转向器。

对于前轴负荷较大且未装动力转向的汽车来说,为了避免“转向沉重”,则应选择具有两端的角传动比较大、中间较小的角传动比变化特性的转向器。

(转向盘转角增量与相应的转向摇臂转角增量之比iω1称为转向器角传动比。

)二、两侧转向轮偏转角之间的理想关系式汽车转向行驶时,为了避免车轮相对地面滑动而产生附加阻力,减轻轮胎磨损,要求转向系统能保证所有车轮均作纯滚动,即所有车轮轴线的延长线都要相交于一点。

模块四 任务二 齿轮齿条式转向器

模块四 任务二  齿轮齿条式转向器
每天进步一点点
汽车底盘构造与维修
二、齿轮齿条式转向器的类型 齿轮齿条式转向器分两端输出式和中间(或单端)输出式两种。
1、两端输出的齿轮齿条式转向器 两端输出的齿轮齿条式转向器如图所示,作为传动副主动件的转向齿轮轴通 过轴承安装在转向器壳体中,其上端通过花键与万向节叉和转向轴连接。与 转向齿轮啮合的转向齿条水平布置,两端通过球头座与转向横拉杆相连。弹 簧通过压块将齿条压靠在齿轮上,保证无间隙啮合。
每天进步一点点
汽车底盘构造与维修
弹簧的预紧力可用调整螺塞调整。当转动转向盘时,转向器齿轮转动,使与 之啮合的齿条沿轴向移动,从而使左右横拉杆带动转向节左右转动,使转向 车轮偏转,从而实现汽车转向。
每天进步一点点
汽车底盘构造与维修
2、中间输出的齿轮齿条式转向器 中间输出的齿轮齿条式转向器如图所示,其结构及工作原理与两端输出的齿 轮齿条式转向器基本相同,不同之处在于它在转向齿条的中部用螺栓与左右 转向横拉杆相连。在单端输出的齿轮齿条式转向器上,齿条的一端通过内外 托架与转向横拉杆相连。
每天进步一点点
汽车底盘构造与维修
三、齿轮齿条式转向器的特点 齿轮齿条式转向器结构简单,传动效率高,操纵轻便,质量轻;由于不 需要转向摇臂和转向直拉杆,还使转向传动机构得以简化。齿轮齿条式 转向器适合与麦弗逊式独立悬架配用,常用于轿车、微型货车和轻型货 车。
每天进步一点点
汽车底盘构造与维修
每天进步一点点
每天进步一点点
汽车底盘构造与维修
一、齿轮齿条式转向器的构造与工作原理 齿轮齿条式转向器以齿轮和齿条传动作为传动机构,它主要由转向器壳 体、转向齿轮、转向齿条、转向横拉杆等组成,转向器通过转向器壳体 的两端用螺栓固定在车身(车架)上。

齿轮齿条转向器毕业设计

齿轮齿条转向器毕业设计

齿轮齿条转向器毕业设计齿轮齿条转向器毕业设计在机械设计领域中,齿轮齿条转向器是一种常见的装置,用于将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

它的设计与制造对于机械工程师来说是一项重要的任务。

本文将探讨齿轮齿条转向器的毕业设计,包括设计要点、优化方案以及应用领域。

齿轮齿条转向器的设计要点之一是选择合适的齿轮和齿条。

齿轮的模数、齿数、齿形等参数需要根据转向器的工作条件和要求进行选择。

齿条的精度、材料和加工工艺也需要考虑。

在设计过程中,需要进行齿轮和齿条的匹配计算,确保其传动效率和运动平稳性。

另一个设计要点是转向器的结构设计。

转向器通常由齿轮、齿条、轴承、轴等组成。

这些部件的布局和连接方式需要合理设计,以确保转向器的稳定性和可靠性。

同时,还需要考虑转向器的密封性和防尘性能,以保护内部部件免受外界环境的侵害。

在齿轮齿条转向器的毕业设计中,优化方案是一个重要的考虑因素。

通过对转向器的结构和参数进行优化,可以提高其传动效率和运动精度。

例如,可以通过改变齿轮的齿形和齿数分布,来减小齿轮与齿条之间的啮合误差。

此外,还可以采用先进的材料和加工技术,提高转向器的耐磨性和寿命。

齿轮齿条转向器的应用领域广泛。

它常用于工业机械设备中,如数控机床、印刷机、纺织机等。

转向器可以将电机的旋转运动转化为工作台的直线运动,实现精确的加工和定位。

此外,转向器还可以应用于汽车、船舶等交通工具中,用于转向系统的传动。

总之,齿轮齿条转向器的毕业设计是一项重要而复杂的任务。

设计者需要考虑齿轮和齿条的选择、结构设计、优化方案以及应用领域。
