机电一体化系统设计自考题模拟3
机电一体化系统设计_模拟试卷3及答案
模拟试卷3一、判断（1×10=10）1、机电一体化系统的发展由来已久。
（）2、双螺母垫片预紧调整式可实现精密微调。
（）3、导轨副采用不同的材料会加剧导轨的磨损。
（）4、用于滚珠丝杠支承的轴承有：止推轴承和深沟球轴承。
（）5、对机电一体化产品的综合评价指标是人-机工程学指标。
（）6、洗衣机和数码相机都是机电一体化产品。
（）7、步进电机的工作状态与电压电流的变化率有关。
（）8、步距角越小，分辨力越低。
（）9、执行元件位于机械运行机构和微电子控制装置的连接部位，是一种能量转换元件。
（）10、起动转矩表示步进电机单相励磁时所能带动的极限负载转矩。
（）二、填空：（1×20=20分）1、机电一体化系统具有的三大目的功能为：对工业要素的、和。
2、环行脉冲分配器的作用就是把微机发出的一路，按照给定的分配到电机的。
3、电度角为±л/2时，最大，此时的也最大。
4、执行元件的种类有：、气压式。
5、在输出功率相同的条件下，的比功率最高，次之，最低。
6、滚珠螺母丝杠的螺纹滚道截面形状有和。
7、机电一体化系统中常用的执行元件是10、螺旋槽式外循环结构的缺点是容易磨损。
11、控制系统的输入输出通道包括、和通道。
三、选择：（2×10=20分）1、矩角特性曲线族中，曲线越多说明。
A 静态稳定区越大B 动态稳定区越大C 步距角越大D运动越不稳定2、双推-双推式的丝杠支承方式用于场合。
A承受较小轴向力B减小承重C承受较大轴向力D速度和精度要求不高3、五相步进电机以五相五拍顺序通电，转子的齿数为36，此时的步距角为：A 1°B 10°C 2°D 20°4、电度角为时，转子离开静态稳定区。
A лB 0C ±3л/2D -л/25、单双拍交替运行时，步距角会减半，这种运行方式称为步进电机的A 半步运行B 整步运行C 梯形波D 正弦波6、利用液压能进行能量转换得执行元件类型是（）A 液压式B 电气式C 气压式D 动力用电机7、EPROM存储器指的是的半导体存储器。
机电一体化系统模拟题
机电一体化系统模拟试卷1一、判断题：14个题，每小题2分，合计28分。
1. 机电一体化产品是在机械产品的基础上，采用微电子技术和计算机技术生产出来的新一代产品。
【A.】√【B.】×2. 无论哪类系统（或产品），其系统内部都必须具备五种内部功能，即：操作功能（主功能）、动力功能、检测功能、控制功能和构造功能。
【A.】√【B.】×3. 在机电一体化系统中，通过提高系统的阻尼能力不能有效提高系统的稳定性。
【A.】√【B.】×4. 滚珠丝杠副在使用过程中，除了要求本身单一方向的传动精度较高以外，还对其轴向间隙有着严格的要求，从而保证其反向的传动精度。
【A.】√【B.】×5. 模拟式传感器输出是以幅值形式表示输入位移的大小，如电容式传感器、电感式传感器等。
【A.】√【B.】×6. 机电一体化系统中使用的传感器，一般是将被测的电物理量转换成非电参量。
【A.】√【B.】×7. 直流伺服电动机稳定性高是指转速随转矩的增加而保持不变。
【A.】√【B.】×8. 工业控制计算机、各类微处理器、可编程序控制器、数控装置等是机电一体化系统中的核心和智能要素。
【A.】√【B.】×9. 在机电一体化系统中，多数以微型计算机为核心构成计算机控制系统。
【A.】√【B.】×10. 在串联机器人机械系统中，电动驱动器可以直接驱动负载。
【A.】√【B.】×11. 并联机构是一组由两个或两个以上的分支机构通过运动副，按一定的方式连接而成的开环机构。
【A.】√【B.】×12. FMS尽管具有高柔性，但是这种柔性仍然限于特定的范围，如加工箱体零件的FMS不能用于加工旋转体、冲压件等。
【A.】√【B.】×13. 加工系统在FMS中就像人的大脑，是实际完成改变物性任务的执行系统。
【A.】√【B.】×14. 非接触式测量不仅避免了接触测量中需要对测头半径加以补偿所带来的麻烦，而且可以对各类表面进行高速三维扫描。
机电一体化系统设计试题_3答案
习题三答案1. 机电一体化系统中的机械装置包括那些内容？主要包括传动、支承、导轨等2. 机电一体化传动系统有哪几种类型？各有什么作用？(1)齿轮传动是机电一体化系统中常用的传动装置它，在伺服运动中的主要作用是实现伺服电机与执行机构间的力矩匹配和速度匹配，还可以实现直线运动与旋转运动的转换。
(2)螺旋传动是机电一体化系统中常用的一种传动形式。
它是利用螺杆与螺母的相对运动，将旋转运动变为直线运动。
(3)滑动摩擦导轨直线运动导轨的作用是用来支承和引导运动部件按给定的方向作往复直线运动；滚动摩擦导轨是在运动件和承导件之间放置滚动(体滚珠、滚柱、滚动轴承等)，使导轨运动时处于滚动摩擦状态。
3. 齿轮传动间隙对系统有何影响？有那些方法可以消除该因素引起的系统误差？(1)偏心轴套调整法；(2)双片薄齿轮错齿调整法；(3)垫片调整法；(4)轴向压簧调整法；(5)周向弹簧调整法4. 消除直齿间隙的常用方法有哪些？各有什么特点？偏心轴套调整法:这种方法结构简单，但侧隙调整后不能自动补偿双。
片薄齿轮错齿调整法: 这种错齿调整法的齿侧间隙可自动补偿，但结构复杂。
5. 导向机构都有哪几种类型？各有什么特点？滑动摩擦导轨的运动件与承导件直接接触。
其优点是结构简单、接触刚度大；缺点是摩擦阻力大、磨损快、低速运动时易产生爬行现象。
滚动摩擦导轨是在运动件和承导件之间放置滚动体(滚珠、滚柱、滚动轴承，等使)导轨运动时处于滚动摩擦状态。
滚动导轨的特点是：①摩擦系数小，并且静、动摩擦系数之差很小，故运动灵便，不易出现爬行现象；②定位精度高，一般滚动导轨的重复定位误差约为0.1〜0.2 M m,而滑动导轨的定位误差一般为0〜20|J m。
因此，当要求运动件产生精确微量的移动时，通常采用滚动导轨；③磨损较小，寿命长，润滑简便：④结构较为复杂，加工比较困难，成本较高；⑤对脏物及导轨面的误差比较敏感。
液体静压导轨的优点是：①摩擦系数很小(起动摩擦系数可小至0.0005）,可使驱动功率大大降低运动轻便灵活，低速时无爬行现象;②导轨工作表面不直接接触，基本上没有磨损，能长期保持原始精度，寿命长；③承载能力大，刚度好；④摩擦发热小，导轨温升小；⑤油液具有吸振作用，抗振性好。
《机电一体化系统设计》期末考试模拟试题(含答案)
试卷(一)一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：________________，________________。
2. 机电一体化系统，设计指标和评价标准应包括__________，__________，__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用___________________________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。
6.某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（）等个五部分。

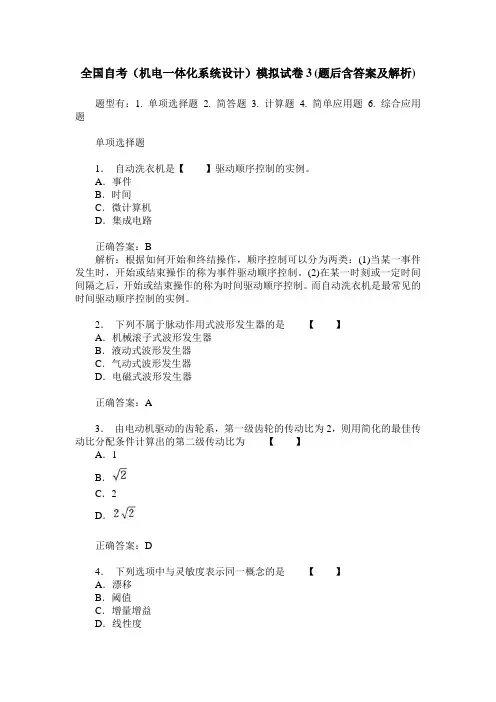

全国自考(机电一体化系统设计)模拟试卷3(题后含答案及解析)
全国自考（机电一体化系统设计）模拟试卷3(题后含答案及解析)题型有：1. 单项选择题 2. 简答题 3. 计算题 4. 简单应用题 6. 综合应用题单项选择题1．自动洗衣机是【】驱动顺序控制的实例。
A．事件B．时间C．微计算机D．集成电路正确答案：B解析：根据如何开始和终结操作，顺序控制可以分为两类：(1)当某一事件发生时，开始或结束操作的称为事件驱动顺序控制。
(2)在某一时刻或一定时间间隔之后，开始或结束操作的称为时间驱动顺序控制。
而自动洗衣机是最常见的时间驱动顺序控制的实例。
2．下列不属于脉动作用式波形发生器的是【】A．机械滚子式波形发生器B．液动式波形发生器C．气动式波形发生器D．电磁式波形发生器正确答案：A3．由电动机驱动的齿轮系，第一级齿轮的传动比为2，则用简化的最佳传动比分配条件计算出的第二级传动比为【】A．1B．C．2D．正确答案：D4．下列选项中与灵敏度表示同一概念的是【】A．漂移B．阈值C．增量增益D．线性度正确答案：C5．某光栅的条纹密度是200条／毫米，光栅条纹间的夹角θ＝0．005弧度，则莫尔条纹的宽度是【】A．100mmB．20mmC．10mmD．1mm正确答案：D解析：由莫尔条纹宽度公式得，W≈＝1(mm)。
6．在转速为零时，电动机的堵转转矩Tb为【】A．Tb＝B．Tb＝C．Tb＝D．Tb＝正确答案：B7．步进电动机驱动电路提供的电流波形应尽量接近【】A．恒流B．正弦C．余弦D．矩形正确答案：D解析：对步进电动机驱动电路有如下要求：(1)能够提供快速上升和快速下降的电流，使电流波形尽量接近矩形；(2)具有供截止期间释放电流的回路，以降低相绕细两端的反电动势，加快电流衰减；(3)功耗尽量低，效率要高。
8．某步进电动机三相单三拍通电时的步距角为5。
，则双三拍通电时的步距角为【】A．2．5°B．5°C．10°D．15°正确答案：B解析：步距角公式为θs＝，当采用纯单拍或纯双拍时，通电方式系数c都为1，因此双三拍通电时步距角没有变化。
机电一体化系统设计基础模拟试题(3套)
模拟试题一一、判断题（每题3分，共30分。
判断下列所述是否正确，正确填入“√”号，错误则填“×”号。
）1．机电一体化是以数学和物理学为主的多门学科在机电产品发展过程中相互交叉、相互渗透而形成的一门新兴边缘性技术学科。
（）2．机电一体化系统的精度是由机械装置的精度确定的。
（）3．系统的静摩擦阻尼越大，使系统的回程误差增大，定位精度降低。
（）4．位移传感器还可以分为模拟式传感器和数字式传感器，模拟式传感器输出是以幅值形式表示输入位移的大小，数字式传感器的输出是以脉冲数量的多少表示位移的大小。
（）5．气压式伺服驱动系统常用在定位精度较高的场合使用。
（）6．.改变步进电机定子绕组的通电顺序，转子的旋转方向随之改变。
（）7．直流伺服电动机的机械特性是电机转速与其控制电压的关系。
（）8．在实际机电一体化系统中，很难建立严格的数学模型，因此建立描述模型。
（）9．用户可以按照自己的需要，把来自不同供应商的产品组成大小随意的系统，然后通过现场总线构筑自动化领域的开放互连系统。
（）10．.数控机床中的计算机属于机电一体化系统的控制系统，而电机和主轴箱则属于系统的驱动部分。
（）二、单选题（每题3分，共30分）1．以下产品属于机电一体化产品的是（）。
【A.】通信机柜【B.】移动电话【C.】复印机【D.】非指针式电子表2．齿轮传动在输出轴上的等效转动惯量随传动比级数的（）。
【A.】增加而减小【B.】增加而增加【C.】减小而增加【D.】变化而不变3．机械传动部件的阻尼比和以下哪个因素无关（）。
【A.】粘性阻尼系数【B.】抗压刚度系数【C.】转动惯量【D.】质量4．下列哪项指标是传感器的动特性（）。
【A.】量程【B.】线性度【C.】灵敏度【D.】幅频特性5．全闭环控制的驱动装置中，丝杠螺母机构位于闭环之内，所以它的（）。
【A.】回程误差不影响输出精度，但传动误差影响输出精度【B.】传动误差不影响输出精度，但回程误差影响输出精度【C.】回程误差和传动误差都不会影响输出精度【D.】回程误差和传动误差都会影响输出精度6．PWM指的是（）。
全国自考(机电一体化系统设计)-试卷3
全国自考（机电一体化系统设计）-试卷3(总分：54.00，做题时间：90分钟)一、单项选择题(总题数：10，分数：20.00)1.自动洗衣机是【】驱动顺序控制的实例。
（分数：2.00）A.事件B.时间√C.微计算机D.集成电路解析：解析：根据如何开始和终结操作，顺序控制可以分为两类：(1)当某一事件发生时，开始或结束操作的称为事件驱动顺序控制。
(2)在某一时刻或一定时间间隔之后，开始或结束操作的称为时间驱动顺序控制。
而自动洗衣机是最常见的时间驱动顺序控制的实例。
2.下列不属于脉动作用式波形发生器的是【】（分数：2.00）A.机械滚子式波形发生器√B.液动式波形发生器C.气动式波形发生器D.电磁式波形发生器解析：3.由电动机驱动的齿轮系，第一级齿轮的传动比为2，则用简化的最佳传动比分配条件计算出的第二级传动比为【】（分数：2.00）A.1C.2√解析：4.下列选项中与灵敏度表示同一概念的是【】（分数：2.00）A.漂移B.阈值C.增量增益√D.线性度解析：5.某光栅的条纹密度是200条／毫米，光栅条纹间的夹角θ＝0．005弧度，则莫尔条纹的宽度是【】（分数：2.00）A.100mmB.20mmC.10mmD.1mm √解析：解析：由莫尔条纹宽度公式得，1(mm)。
6.在转速为零时，电动机的堵转转矩T b为【】（分数：2.00）A.T b＝B.T b＝√C.T b＝D.T b＝解析：7.步进电动机驱动电路提供的电流波形应尽量接近【】（分数：2.00）A.恒流B.正弦C.余弦D.矩形√解析：解析：对步进电动机驱动电路有如下要求： (1)能够提供快速上升和快速下降的电流，使电流波形尽量接近矩形；(2)具有供截止期间释放电流的回路，以降低相绕细两端的反电动势，加快电流衰减；(3)功耗尽量低，效率要高。
8.某步进电动机三相单三拍通电时的步距角为5。
，则双三拍通电时的步距角为【】（分数：2.00）A.2．5°B.5°√C.10°D.15°解析：解析：步距角公式为θs＝c都为1，因此双三拍通电时步距角没有变化。
机电一体化系统-形考任务3
机电一体化系统-形考任务3一、判断题（每个8分，共40分）1无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。
选择一项：对错2在机电一体化系统驱动装置中，反馈通道上环节的误差与输入通道上环节的误差对系统输出精度的影响是相同的。
选择一项：对错3 PID称为比例积分控制算法。
选择一项：对错4串行通信是数据按位进行传送的。
在传输过程中，每一位数据都占据一个固定的时间长度，一位一位的串行传送和接收。
选择一项：对错5I/O接口电路也简称接口电路。
它是主机和外围设备之间交换信息的连接部件（电路）。
它在主机和外围设备之间的信息交换中起着桥梁和纽带作用。
选择一项：对错二、选择题（每个10分，共40分）6工业机器人的自由度数取决于什么所要求的动作（）。
选择一项：A. 控制方式B. 灵活程度C. 驱动方式D. 作业目标7对于只进行二维平面作业的工业机器人只需要三自由度，若要使操作具有随意的位姿，则工业机器人至少需要几个自由度（）。
选择一项：A. 五个B. 四个C. 八个D. 六个8对进行二维平面作业的工业机器人需要几个自由度（）。
选择一项：A. 两个B. 三个C. 一个D. 四个9DELTA机构指的是（）的一种类型。
选择一项：A. 可编程控制器B. 机器人C. 计算机集成系统D. 脉宽调制三、综合题（每个10分，共20分）10分析、说明如图所示计算机控制系统中信号变换与传输的过程、原理。
签：采样过程是采样开关（或采样单元）将模拟信号按一定时间间隔抽样成离散模拟信号的过程。
因采样后得到的离散模拟信号本质上还是模拟信号。
拟数量化，不能直接送入计算机。
故还需经数量化，变成数字信号才能被计算机接受和处理。
量化过程（简称量化）就是用一级数码（如二进制码）来逼近模拟信号的幅值，将其转换成数字信号，由于计算机的数值信号是有限的，因此用数码来逼近模拟信号是近似的处理方法。
信号进入计算机后经其处理经D/A转换后输出。
D/A转换器是将数字量转换成模拟量的装置。
机电一体化系统设计基础形考作业3答案
机电一体化系统设计基础形考作业31.某工作台采用直流电机丝杠螺母机构驱动如图所示，已知电机轴的转动惯量J m=4×10-4kg·m2，与电机输出轴相连的小齿轮的转动惯量J1=1×10-4kg·m2，大齿轮的转动惯量J2=1.8×10-4kg·m2，丝杠的转动惯量J s=3.8×10-4kg·m2。
工作台的质量m=50kg，丝杠导程t=5mm，齿轮减速比为i=5。
试求：（1）工作台折算到丝杠的等效转动惯量J G；（2）传动件折算到电机轴的等效转动惯量J e；（3）电机轴上的总转动惯量J。
解：（1）J G=m(t/2π)2=50*(0.005/2π）2=3.166*10-5kg.m2所以工作台折算到丝杠的等效转动惯量JG为3.166*10-5kg.m2（2）J e=J1+1/i2(J2+J s+J G)=1*10-4+1/25*(1.8×10-4+3.8*10-4+3.166*10-5)=1.236*10-4 kg.m2所以，传动件折算到电机轴的等效转动惯量J e为1.236*10-4 kg.m2（3）J=J m+J e=4×10-4+1.236*10-4=5.236*10-4 kg.m2电机轴上的总转动惯量J。
为5.236*10-4 kg.m22.已知某四级齿轮传动系统，各齿轮的转角误差为Δφ1=Δφ2=…=Δφ8=0.004弧度，各级减速比相同，即i1 = i2 =…= i4 =2，求该系统的最大转角误差Δφmax。
解：Δφmax=Δφ1/i+(Δφ2+Δφ3)/i2i3i4+(Δφ4+Δφ5)/i3i4+(Δφ6+Δφ7)/i4+Δφ8=0.004/16+(0.004+0.004)/8+(0.004+0.004)/4+(0.004+0.004)/2+0.004=0.01125答：求该系统的最大转角误差Δφmax为0.01125弧度。
机电一体化系统设计第3阶段练习题（5篇）
机电一体化系统设计第3阶段练习题（5篇）第一篇：机电一体化系统设计第3阶段练习题江南大学现代远程教育第三阶段练习题考试科目:《机电一体化系统设计》第五章至第七章（总分100分）学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题1分，共10分。
）1、步进电机的驱动电路形式中性能最好的是（）。
A、高低压电源B、单管驱动C、单电源D、斩波恒流2、脉冲宽度调制用（）表示。
A、SAHB、LEDC、PWMD、LCD3、改变控制脉冲的频率可以改变步进电机（）。
A、脉冲当量B、步距角C、转角D、转速4、大惯量直流电机负载能力（），而小惯量直流电机动态特性好。
A、强B、小C、弱D、一般5、步进电机常用于（）控制系统中作执行元件。
A、闭环B、半闭环C、开环D、前馈6、过零比较器常用于对信号的（）。
A、电平转换B、整形C、放大D、阻抗匹配7、关于PI、PD、PID校正，下列说法正确的是（）A、PI校正可获得快速响应，但是存在稳态误差 B、PID校正可获得快速响应、并消除稳态误差C、PD校正可获得快速响应、并消除稳态误差D、PD校正降低响应速度、但消除稳态误差8、离散系统在时域内常用（）来描述。
A、欧拉方程B、微分方程C、差分方程D、Z传递函数9、对于提高系统可靠性，以下说法不正确的是（）。
A、对功率接口采用升额设计提高可靠性 B、采用抗干扰措施提高可靠性 C、采用故障诊断技术提高可靠性 D、通过元器件的合理选择提高可靠性10、直流伺服电机驱动器的内阻增大使得电机的机械特性（）。
A、变硬B、变软C、变大D、变小二、多项选择题(本题共5小题，每小题2分，共10分。
多选、少选、错选均不得分。
)1、伺服系统的构成除了被控对象还有（）。
A、执行元件B、比较元件C、测量反馈元件D、调节元件2、步进电机脉冲分配方式有（）。
A、硬件分配B、软件分配C、脉冲分配D、模拟分配3、产品性能指标从设计角度可划分为（）。
《机电一体化系统设计》试卷及答案 (三)
《机电一体化技术》试卷及答案(三)一、名词解释(每小题2分，共10分)1机电一体化2伺服控制3闭环控制系统4逆变器5 SPWM二判断题：(每小题1分，共10分)1 在计算机接口技术中I/O通道就是I/O接口。
（）2 滚珠丝杆不能自锁。
（）3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。
（）4 异步通信是以字符为传输信息单位。
（）5 同步通信常用于并行通信。
（）6 无条件I/O方式常用于中断控制中。
（）7从影响螺旋传动的因素看，判断下述观点的正确或错误（1）影响传动精度的主要是螺距误差、中径误差、牙型半角误差（）（2）螺杆轴向窜动误差是影响传动精度的因素（）（3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（）（4）温度误差是影响传动精度的因素（）三、选择题(每小题1分，共40分)1. 在计算机和外部交换信息中，按数据传输方式可分为：通信和通信。
2. 微机控制系统中的输入与输出通道一般包括、、、、四种通道。
3. 在伺服系统中，在满足系统工作要求的情况下，首先应保证系统的和，并尽量高伺服系统的响应速度。
4. 一般来说，伺服系统的执行元件主要分为、、、和其它等四大类型。
5. 在SPWM变频调速系统中，通常载波是，而调制波是。
6. 异步交流电动机变频调速：1）基频（额定频率）以下的恒磁通变频调速，属于调速方式。
2）基频（额定频率）以上的弱磁通变频调速，属于调速方式。
7. 开环步进电动机控制系统，主要由、和等组成。
8.实现步进电动机通电环形分配的三种常用方法是：1），2），3）。
9. 根据计算机在控制中的应用方式，把计算机控制系统分为四类：1），2），3），4）。
10．应用于工业控制的计算机主要有：1），2），3）等类型。
11.干扰传播途径有二种方式，其中传导耦合方式：干扰信号能量以或的形式，通过金属导体传递。
12. 抑制电磁干扰的常用方法有屏蔽、、、、合理布局和软件抗干扰技术。
4月全国机电一体化系统设计自考试题及答案解析
全国2019年4月机电一体化系统设计试题课程代码：02245一、单项选择题(本大题共14小题，每小题1分，共14分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.将计算机数控机床、工业机器人以及自动引导车联接起来的系统称( )A.顺序控制系统B.计算机集成制造系统C.柔性制造系统D.伺服系统2.对于谐波齿轮减速器，波发生器分为脉动作用式和( )作用式。
A.连续B.液动C.气动D.电磁3.据齿轮系传动比最佳分配条件，简化的最佳速比分配关系为( ) A.2i i 212= B. 2i i 212= C. 2i i 12= D. 2i i 12= 4.电荷放大器的输出电压与反馈电容( )A.成正比B.成反比C.成曲线关系D.无关5.感应同步器定尺绕组中感应的总电动势是滑尺上正弦绕组和余弦绕组所产生的感应电动势的( )A.代数和B.代数差C.矢量和D.矢量差6.电桥是用来测量传感器的电阻、电容或电感变化的电路，它是将这些参量的变化变换为电压或电流信号变化的电路。
全桥的电压灵敏度比单桥提高了( )A.2倍B.4倍C.8倍D.10倍7.某交流感应电动机，实际转速1350r/min ，电源频率50Hz ，则其极对数为( )A.1B.2C.3D.48.当直流伺服电动机电磁转矩恒定时，电动机转速随控制电压变化的关系曲线称( )A.直流伺服电动机机械特性B.动态特性C.失灵区D.直流伺服电动机调节特性9.计算步进电动机步距角的公式为( ) A.cmz 360r ︒ B. mc 180cos T sm ︒ C. c mz f 60r D. mc360180︒-︒ 10.一般来说，引入微分负反馈将使系统动态性能指标中的最大超调量( )A.增加B.减小C.不变D.不定11.在采样—数据系统中，执行实时算法程序所花费的时间总和最好应小于采样周期的( )A.0.1B.0.2C.0.5D.0.812.因用数字微分分析法生成各种机器运动控制指令较简单易实现，常被用作单级插补器和两级存储编程控制中的精插补，但由于存在截断误差等原因，DDA 法生成的直线、圆弧都是由一系列的( )组成。
机电一体化系统设计自考题真题
机电一体化系统设计自考题真题2017年04月(总分：100.00，做题时间：90分钟)一、第Ⅰ部分选择题单项选择题(总题数：10，分数：10.00)1.用于承载、传递力和运动的模块称为______（分数：1.00）A.机械受控模块√B.驱动模块C.通信模块D.微计算机模块解析：[解析] 在机电一体化系统中机械受控模块又称为执行模块，其主要功能是承受、传递力和运动。
2.根据传动轴的不同特点，可选用不同类型的传动部件。
要求传动轴交错的传动部件为______（分数：1.00）A.直齿圆柱齿轮B.斜齿圆柱齿轮C.直齿锥齿轮D.蜗轮蜗杆√解析：3.某伺服电动机最高转速为1500r/min，通过联轴器直接带动滚珠丝杠旋转，且丝杠螺母带动工作台移动，若丝杠导程为8mm，则工作台移动的最大速度为______（分数：1.00）A.3m/minB.6m/minC.12m/min √D.15m/min解析：4.实际使用时，可以采用某些技术措施来改善传感器的性能。
如可消除零位输出和偶次非线性项，抵消共模误差，减小非线性的测量技术被称为______（分数：1.00）A.平均技术B.差动技术√C.开环技术D.闭环技术解析：[解析] 差动技术可消除零位输出和偶次非线性项，抵消共模误差，减小非线性。
5.下列电机中，有电刷接触的是______（分数：1.00）A.直流伺服电动机√B.交流伺服电动机C.直线步进电动机D.超声波电动机解析：[解析] 直流伺服电动机的特点是可控性好，稳定性好，响应快，有电刷接触。
6.已知某反应式步进电动机的步距角θ s=1.5°，转子齿数z r =40，控制绕组的相数m=3，由此可推断其通电方式系数c为______（分数：1.00）A.1B.2 √C.3D.4解析：[解析] 根据公式7.某反应式步进电动机控制绕组的相数m=3，转子齿数z r=40，采用单双拍交替通电方式，若要得到30r/min 的转速，则通电脉冲的频率应为______（分数：1.00）A.60HzB.90HzC.120Hz √D.240Hz解析：[解析] 根据公式8.PD控制的含义是______（分数：1.00）A.比例微分控制√B.比例积分控制C.微分控制D.比例控制解析：9.PLC适用于______（分数：1.00）A.大规模数据管理B.云计算系统C.数据采集传输D.顺序控制系统√解析：[解析] PLC适用于顺序控制系统。
机电一体化系统设计第3阶段测试题
江南大学现代远程教育第三阶段测试卷考试科目:《机电一体化系统设计》第五章至第七章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题1分，共10分。
）1、直流伺服电机的速度数字控制方法通常是（）。
A、脉宽调制B、频率调制C、幅值调制D、相位调制2、伺服系统的稳定性仅和系统的（）有关。
A、输入信号B、输出信号C、干扰信号D、固有参数3、在半闭环位置伺服系统中常用光电编码盘测量电机转速和（）。
A、扭矩B、电流C、温升D、角位移4. 在开环伺服系统中，传动系统的间隙会带来（）。
A、不稳定B、死区误差C、超调D、阻尼5、系统的刚度越大、惯量越小，则该系统的固有频率（）。
A、越高B、越低C、不变D、不定6、控制器中的微机目前常用的有可编程控制器、（）和工控机。
A、PCB、单片机C、PLCD、IPC7、脉冲传递函数是用于描述（）的数学模型。
A、线性系统B、离散系统C、非线性系统D、镇定系统8、步进电机的启动转矩随启动频率升高而（）。
A、增大B、不变C、降低D、不定9、关于半闭环和全闭环控制，以下说法正确的是（）。
A、两者区别在于传感器检测位置不同B、前者精度高，后者精度低C、两者没有区别D、前者难以实现，后者易实现10、关于步进电机驱动器，以下说法正确的是（）。
A、斩波限流驱动电路往往采用较低的单电源供电B、高低压驱动电路效率高C、斩波限流驱动电路出力大、功耗小、效率高D、单电源驱动电路出力大、功耗小二、多项选择题(本题共5小题，每小题2分，共10分。
多选、少选、错选均不得分。
)1、伺服系统的误差有（）。
A、稳态误差B、静态误差C、随机误差D、动态误差2、步进电机的控制要考虑（）。
A．启动过程升速控制Ｂ．低转速控制Ｃ．停止过程降速控制Ｄ．使电机连续工作3、直流伺服电机的动态特性主要受（）的影响。
A、动态误差B、机械惯量C、跟踪误差D、电磁惯量4、采用冗余技术提高控制装置的可靠性，常用冗余系统结构有（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电一体化系统设计自考题模拟3
第Ⅰ部分选择题
一、单项选择题
(在每小题列出的四个备选项中只有一个是符合题目要求的。
)
1. 连续路径控制中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______，使得它们同步协调到达目标点。
A.位置和加速度
B.速度和加速度
C.位置和速度
D.位置和方向
答案：C
[考点] 本题主要考查的知1识点为连续路径控制的概念。
[解答] 为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的位置和速度，使得它们同步协调到达目标点。
这样的运动控制称为连续路径控制。
对于这类控制，机床必须同时控制两个或两个以上的轴。
不仅控制目标点，而且控制工具到达这些目标点的整个路径，以保证在整个加工过程中，工具始终接触工件并制造出希望的形状。
2. 自动导引车在平面上运动，一般具有的运动自由度是______
A.2个
B.3个
C.4个
D.6个
答案：A
[考点] 本题主要考查的知识点为自动导引车的运动自由度。
[解答] 自动导引车在平面上运动，不管是单驱动轮—驾驶机构，或者双驱动轮—小脚轮机构，一般都具有2个运动自由度。
