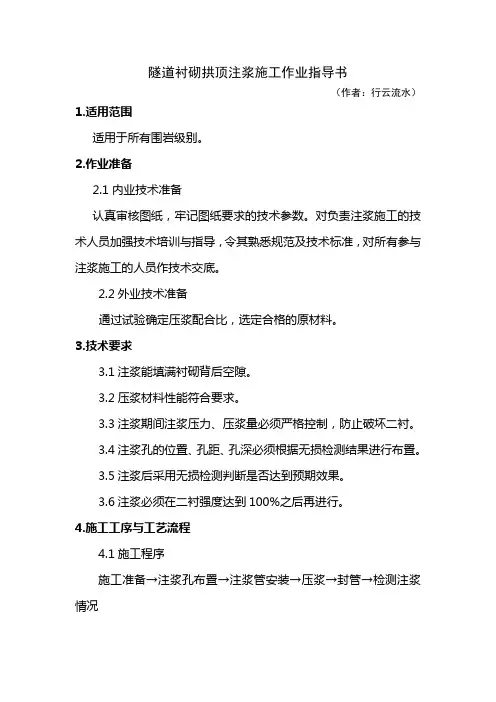

16.隧道衬砌拱顶注浆施工作业指导书
隧道衬砌拱顶注浆施工作业指导书（作者：行云流水）1.适用范围适用于所有围岩级别。
2.作业准备2.1内业技术准备认真审核图纸，牢记图纸要求的技术参数。
对负责注浆施工的技术人员加强技术培训与指导，令其熟悉规范及技术标准，对所有参与注浆施工的人员作技术交底。
2.2外业技术准备通过试验确定压浆配合比，选定合格的原材料。
3.技术要求3.1注浆能填满衬砌背后空隙。
3.2压浆材料性能符合要求。
3.3注浆期间注浆压力、压浆量必须严格控制，防止破坏二衬。
3.4注浆孔的位置、孔距、孔深必须根据无损检测结果进行布置。
3.5注浆后采用无损检测判断是否达到预期效果。
3.6注浆必须在二衬强度达到100%之后再进行。
4.施工工序与工艺流程4.1施工程序施工准备→注浆孔布置→注浆管安装→压浆→封管→检测注浆情况4.2工艺流程5.施工要求5.1施工准备（1）注浆设备、材料准备到位，施工人员到位。
（2）注浆设备周围设置围挡措施，前后50m范围设置警示牌，提醒过往车辆及施工人员绕行。
（3）注浆前应先检查注浆管路系统能否耐压，有无漏水，机械设备是否正常。
5.2施工工艺5.2.1注浆管的制作按设计制作长0.6mφ20镀锌钢管，作为注浆管口；纵向注浆管预埋于拱顶模筑衬砌外缘，防水板内侧；纵向注浆孔径φ20，采用聚乙稀管，在防水板敷设完后，采用胶粘为防水板内侧。
φ20镀锌注浆钢管设于施工缝两端，与拱顶注浆管连接，注浆钢管口伸出衬砌内边缘5cm，以便与设备注浆管连接。
5.2.2管道检查用钢筋往返插入预留的注浆管内，若插入顺利不受阻挡，证明注浆管未堵塞，否则堵塞，将堵塞的注浆管做好标识。
对于堵管的注浆管，根据无损检测结果在其周围合适位置处钻孔，安装带丝扣的φ50注浆管。
钻孔时注意不要穿透防水板，混凝土孔口缝用胶密封，待胶凝结后方能注浆。
注浆用塑料管口连接丝扣连接口，注浆前应与每根预留注浆管进行试接，确保拌制的浆液能够在规定的时间内使用完，使注浆能够连续进行。
注浆作业指导书
注浆作业指导书盾构施工引起的地层损失和盾构隧道周围受扰动或受剪切破坏的重塑土的再固结以及地下水的渗透，是导致地表沉降的重要原因。
为了减少和防止地表沉降，在盾构掘进过程中，要尽快在脱出盾尾的衬砌管片背后同步注入足量的浆液材料充填环形建筑空隙。
一、注浆目的1、使管片与周围围岩的环形空隙尽早建立注浆体的支撑体系，防止洞室岩壁坍塌与地下水流失造成地层损失，控制地面沉降值；2、尽快获得注浆体的固结强度，确保管片衬砌的早期稳定性；防止长距离的管片衬砌背后处于无支撑力的浆液环境中，使管片发生位移变形；3、作为隧道衬砌防水的第一道防线，提供长期、均质、稳定的防水功能；4、作为隧道衬砌结构加强层，具有一定的耐久性和一定的强度；充填密实的注浆体将地下水与管片相隔离，避免或大大减少地下水直接与管片的接触，作为管片的保护层，避免或减缓了地下水对管片的侵蚀，提高管片的耐久性。
二、注浆方式本工程盾构隧道主要埋设于中风化绿泥石泥质板岩、中风化绿泥石泥质板岩偶夹白云质泥质板岩、中风化绿泥石泥质板岩夹白云质泥质板岩偶夹浅变质粉砂岩中，地层自稳性差、地下水丰富、渗透系数同步注浆材料配比和性能指标表 配比 性能指标 注浆方式 浆液名称 水(kg) 水泥(kg) 细砂(kg) 粉煤灰(kg) 稠度(cm) 倾析率(%) 固结率(%) 凝胶时间(h) 1天抗压(MPa) 28天抗压(MPa)同步注浆 砂浆(%)15～17 12～15 58～65 7～14 6.3～10.7 0.7～2.0 98 ≤6 ＞0.4 ＞2.5 注：水泥采用强度等级42.5级普通硅酸盐水泥，外加剂掺量为重量比。
二次补强注浆材料配比和性能指标表 配比性能指标 注浆方式 浆液名称 水 (kg) 水泥(kg) 膨润土(kg) 促凝剂(kg) 水灰比稠度(cm) 倾析率(%) 固结率(%) 凝胶时间(h) 一天抗压(Mpa) 28天抗压(Mpa) 二次补强注浆 水泥浆 70 100 8（8%）4（4%）0.7 ＞12.5 3 97 ≤2 ＞0.4 ＞2.5注：水泥采用强度等级42.5级普通硅酸盐水泥，外加剂掺量为重量比。
注浆作业指导书
注浆作业指导书一、加固治理方案依据1、《路基注浆加固施工技术规程》2、水利水电部颁发《水工建筑灌浆施工技术规程》（SJ210－83）3、中国建筑出版社出版的《地基处理手册》第七章“灌浆法”4、中国有色金属工业总公司和冶金工业部联合颁发的《注浆技术规程》（YSJ211－92、YBJ44－92）二、现场管理1、台背注浆加强处理过程中驻地办要明确人员现场旁站，同时要保证人员相对固定，对每个台背注浆的原材料、拌制浆液、孔位布置及成孔深度和注浆全过程进行旁站监理。
2、现场监理要建立台帐严格记录注浆孔数及注浆量，对台背的注浆每天逐个予以签认，管理处、总监办要每天检查人员旁站及记录情况，积极协调，同时对注浆的质量进行检查验收。
3、每台注浆完毕后，由注浆单位负责清理场地，防止污染路基。
三、注浆的工艺流程及处理范围测量放点→导孔钻机就位→钻进导孔→移开导孔钻机→插入灌浆管→压浆→抽出灌浆管→清洗管路→桩头回灌四、注浆技术规范（一）技术要求1、孔位布置为梅花型布置，注浆孔横距、纵距均为3米，第一排注浆孔距背墙边1米，原则上纵向按三排注浆孔布置，但对于个别回填宽度超过8米的，根据实际情况增加注浆孔，要保证注浆宽度超过台背回填宽度，注浆孔深度，第一排至灰土层顶面，以后各排钻至原地面内0.5米。
2、注浆配合比：水：水泥：粉煤灰=2：1：1（质量比），每立方米浆液材料用量：水泥375kg、粉煤灰375kg、水700kg，水泥选用32.5普通硅酸盐水泥名牌免检产品，水为饮用水，粉煤灰要求为电厂生产合格粉煤灰。
3、注浆压力应控制在0.2－0.5Mpa之间。
4、每个台背的注浆顺序为：先注台背尾端，再注台背边坡一侧，接着注中分带一侧及靠结构物的一排，最后注中间剩余部分孔位。
5、注浆原则上不应超过每台背最大注浆量。
每台背最大注浆量为该台背回填量的30%。
（二）施工要求1、采用隔孔注浆，避免串孔现象发生。
2、注浆时发生冒浆现象时要立即关泵，让后封堵。
衬砌带模注浆作业任务指导书
新建哈尔滨至牡丹江客运专线二标衬砌带模注浆作业指导书中铁十二局集团有限公司哈牡客专二标项目经理部二〇一六年八月衬砌带模注浆作业指导书编制审核审批目录1 适用范围 (1)2 作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3 技术要求 (1)4 施工程序与工艺流程 (1)4.1 施工程序 (2)4.2 工艺流程 (2)4.3隧道衬砌台车改造 (3)4.4 SM-RPC注浆管 (4)4.5注浆连接用配件 (5)4.6 RPC注浆管及配件连接安装图 (6)4.7高流动性膨胀早强充填砂浆 (7)4.8注浆设备 (8)4.9衬砌台车注浆管安装流程 (9)4.10拱顶注浆示意图 (12)4.11工艺优点 (13)5 施工注意事项 (14)6 劳动力组织 (14)7 材料要求 (14)8 机具设备配置 (15)9 质量控制及检验 (15)10 安全及环保要求 (15)10.1 安全要求 (15)10.2 环保要求 (16)衬砌带模注浆施工作业指导书1 适用范围本作业指导书适用于客运专线铁路隧道衬砌带模注浆施工。
2 作业准备2.1 内业技术准备⑴在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题。
⑵熟悉规范和技术标准，查阅相关施工案例，认真调查隧道围岩地质情况、了解施工条件、技术水平和设备装置的施工参数。
⑶制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备⑴预贴花管、注浆材料等施工材料的采购，注浆等设备的选用与采购。
⑵材料的试验，配合比的设计。
⑶水、风、电的设置，其他辅助措施的准备。
⑷按工艺要求改造二衬台车。
3 技术要求⑴二次衬台车模板上设置垂直注浆孔、排气孔，浇筑混凝土前在台车底模注浆孔上安装SM-RPC注浆管，注浆时机为拱顶混凝土浇筑完成2h后，脱模前开始注浆，至排气孔和端头模流出浓浆即结束注浆。
14二衬空洞敲击及注浆回填作业指导书
目录1、编制目的及适用范围 (1)2、作业准备 (1)3、技术要求 (1)4、施工工艺流程 (2)5、施工要求 (3)6、劳动力组织 (9)7、主要材料及技术参数 (10)8、主要机具设备 (10)9、质量检查与质量控制 (10)10、安全与环保要求 (12)二衬空洞敲击及注浆回填作业指导书1、编制目的及适用范围1.1编制目的消除因隧道工程衬砌质量雷达检测测线布置存在盲区的缺陷，杜绝隧道拱部出现空洞或脱空质量安全隐患。
1.2适用范围适用于新建怀化至邵阳至衡阳铁路隧道工程。
2、作业准备2.1内业准备（1）实施前有各架子队工程部按照混凝土施工龄期编制二衬敲击实施计划。
（2）施工前按设计提供的配合比进行室内试验，确定满足要求的施工配合比。
（3）组织相关人员学习设计图纸，学习铁路混凝土工程施工技术指南、铁路隧道工程施工技术指南、铁路隧道工程施工质量验收标准，编制二衬敲击及回填注浆作业指导书。
2.2外业准备（1）人员安排：敲击由各架子队技术主管负责，架子队全力配合，实施前上报现场监理工程师，在现场监理工程师的旁站监督下实施。
（2）工具准备：提前准备好敲击所用的各种设备、台车、锤击设备、记录表，回填注浆需要的注浆机、各种注浆管、压力表、搅拌机等准备到位。
（3）检查现场施工机械设备和风、水、电等管线路，并试运转，确保各项作业正常进行，保证注浆连续灌筑。
3、技术要求（1）回填注浆原材料的进场检验应符合《铁路混凝土工程施工质量1验收补充标准》（铁建设[2005]160号）中原材料的有关规定。
（2）试验室要做好浆液配合比选定试验，且必须符合设计要求。
（3）回填注浆的浆液强度必须符合设计要求。
（4）回填注浆必须保证回填密实。
（5）注浆压力必须符合设计要求。
（6）注浆孔的数量、布置、间距以及深度必须根据无损检测结果及渗漏情况确定。
（7）回填注浆必须在衬砌混凝土强度达到设计强度的70%后才可进行。
4、施工工艺流程图4-1衬砌背后压浆工艺流程图23图4-2衬砌背后压浆工艺流程图5、施工要求5.1施工准备（1）混凝土施工强度确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.编制目的 (2)
2.编制依据 (2)
3.适用范围 (2)
4.施工工艺 (2)
5.施工机械及人员 (4)
6.施工注意事项 (4)
7.安全措施 (4)
8.环境保护与职业健康 (5)
衬砌后回填注浆作业指导书
1.编制目的
通过实施本程序，以保证新建巴达铁路站前I标徐家湾隧道进口二次衬砌的施工质量。
通过预先鉴定工序作业能力和实施有效地施工过程控制，实现质量目标最大限度的满足施工要求。
2.编制依据
⑴《铁路隧道工程施工质量验收标准》 TB10417-2003
⑵《铁路隧道工程施工技术指南》 TZ204-2008
⑶《铁路隧道工程施工安全技术规程》 TB10304-2009
3.适用范围
适用于徐家湾隧道进口二次衬砌背后回填注浆的施工。
4.施工工艺
4.1二次衬砌施工后有渗漏水的地段，宜及时采用回填注浆。
在初期支护上可凿孔进行回填注浆；二次衬砌利用预留的注浆管进行回填注浆。
回填注浆应在衬砌混凝土强度达到设计强度的70%后进行。
4.2二次衬砌后有渗漏水时采用衬砌内注浆，注浆孔应根据衬砌渗漏水情况布置，孔深为衬砌厚度的(1/3～2/3)之间。
衬砌内注浆一般采用电冲击锤成孔，浆液采用化学浆液或超细水泥浆液，用手压泵压注即可。
衬砌内注浆通常用于处理结构不密实，有贯通裂缝的情况，为防止壁后泥砂涌入影响注浆效果或浆液流失，因此规定孔深宜为壁厚的
1/3～2/3。
4.3注浆堵水参数：
⑴回填注浆材料采用M20水泥砂液。
⑵注浆压力小于0.3Mpa。
4.4施工工艺流程
工艺流程见如下图（下一页）：
4.5注浆管埋设
注浆管设于拱顶模筑衬砌内，采用￠50PVC管，注浆管长度根据现场情况确定，出浆口顶住防水板，使防水板紧贴喷层，注浆口应凸出衬砌内缘砼2cm。
每环衬砌两端注浆管离衬砌施工缝1.5m,中间部分注浆管每个间距3.0m。
4.6注浆
注浆采用单液注浆机注浆，注浆压力小于0.3Mpa。
注浆材料：采用单液水泥砂浆。
5.施工机械及人员
施工机械有：注浆机1台，浆液搅拌机1台，
人员：机械操作2人，钻孔2人，技术2人，其他5人。
6.施工注意事项
6.1预注浆及围岩注浆后，必须在分析资料的基础上，采取钻孔取芯法对注浆效果进行检查，必要时进行压(抽)水试验。
当检查孔的吸水量大于1.0L/(min·m)时，必须进行补充注浆。
注浆结束后注浆钻孔及检查孔应封填密实。
6.2注浆应防止对环境的污染，在注浆施工期间及工程结束后，应对水源取样检查。
当有污染时，应及时采取相应措施。
6.3水泥类浆液宜选用强度等级不低于42.5级的水泥，其他浆液材料应符合有关规定。
7.安全措施
7.1隧道施工各班组间，应建立完善的交接班制度。
在交接班时，交班人应将本班组的施工情况及有关安全事宜及措施向接班人详细交待，并记载于交接班记录本上，工地值班负责人(领工员)应认真检查交接班情况。
每班开工前未认真检查工作面安全状况，不得施工。
7.2对各类事故均应严格按照“三不放过”(即事故原因不查清不放过，责任者和群众未受到教育不放过，没有制订和采取安全防范措施不放过)的原则进行处理。
7.3施工时严格安全用电。
7.4注浆时，防止压力过大，要有安全防护。
8.环境保护与职业健康
8.1建立环境保护、水土保持“三同时”制度，即环境保护、水土保持设施与主体工程同时设计、同时实施、同时施工的制度。
施工时根据环保设施设计及施工方案，做好设计环保设施及临时工程的环保设施，保护好施工现场及驻地周围环境。
8.2施工废水按有关要求进行处理，不得直接排入农田、河流和渠道。
清洗骨料的水和其它施工废水采取过滤、沉淀处理后方可排放，以免污染周围环境。
施工机械的废油废水采取隔油池等有效措施加以处理，不得超标排放。
8.3按设计施工，采用“防、排、堵、截结合、因地制宜、综合治理”的原则进行注浆堵水，施工中对地下水、泉点、水井进行定时观测，以免施工造成水位下降，防止因地下水、地表水流失改变水系，破坏生态平衡。
8.4靠近生活水源的施工，用壕沟或堤坝同生活水源隔开，避免污染生活水源。
8.5生活污水采取二级生化或化粪池等措施进行净化处理，生活废水必须经沉淀处理，经检查符合标准后方可排放。
注意保护自然水流形态，做到不淤、不堵、不留施工隐患，不阻塞河道。
