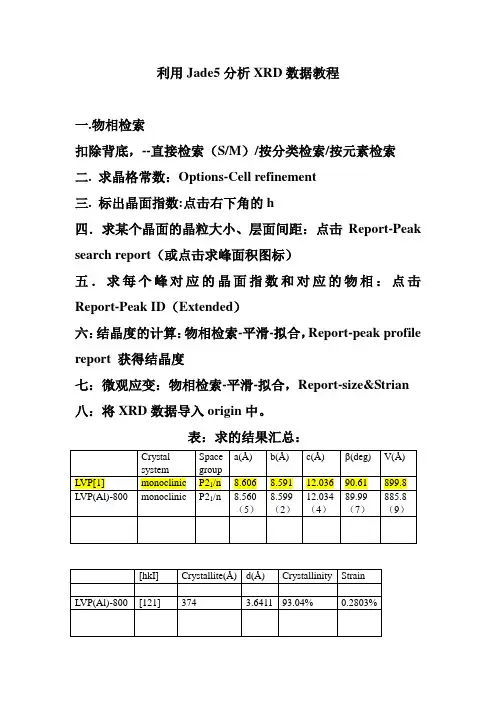

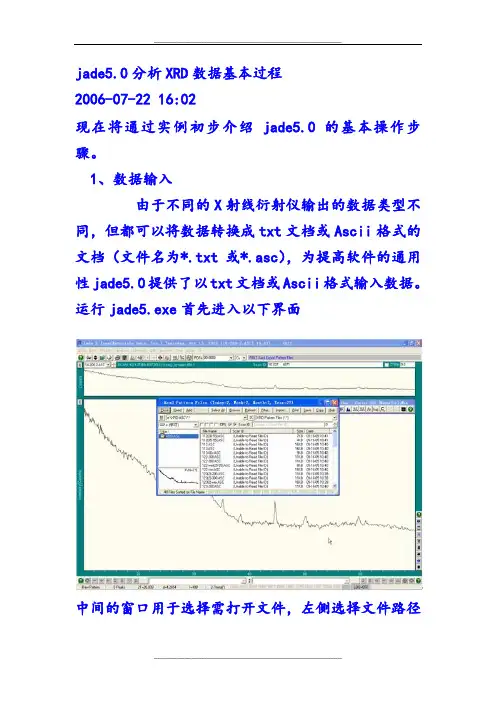

jade5.0分析XRD数据基本过程

现在将通过实例初步介绍jade5.0的基本操作步骤。

1、数据输入

由于不同的X射线衍射仪输出的数据类型不同，但都可以将数据转换成txt 文档或Ascii格式的文档（文件名为*.txt或*.asc），为提高软件的通用性jade5.0提供了以txt文档或Ascii格式输入数据。运行jade5.exe首先进入以下界面

中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，

右侧选择打开文件的类型，一般选择XRD Pattern files(*.*)，这时在右下方

的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要

分析的数据文件，点击菜单栏Read进入主窗口，此选择窗口可以通过主窗口中file/patterns进入。

2、背景及Ka2线扣除

在主菜单栏中选择analyze/fit background进入如下窗口：

该窗口用于设置扣除背景时的参数，一般选择默认值直接选择apply，回到主窗口，此时软件自动运行Edit bar/B.E按钮，用于手动修改背景， Edit bar工具栏如下：

此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。

3、确定峰位

在主菜单栏中选择analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择apply回到主窗口，选择Edit bar左第三个按钮可手动编辑。

在手动编辑过峰个数或峰位后，同样可以选择analyze/find peaks，选择Report，进入如下界面：

在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中FWHM将时计算晶粒度的主要参数。

选择analyze/find peaks，在此窗口中选择Labeling标签，可以选择峰的标示方式，如下图：

通过以上操作主窗口将为如下效果：

4、PDF数据库加载与定性分析

在做定性及定量分析之前需要将PDF数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：

在其中选择PDF数据库所存储的位置及所需加载PDF卡片的种类。

载如PDF数据库后选择主菜单Identify/Search Match setup，进行测试数据与标准图库匹配过程，将显示Search /Match Display窗口，在其中选择相匹配的相。

6、定量分析

在主菜单中选择analyze/Theta Calibration，在出现的窗口中选择标定数据的方式；在Options中选择要进行的定量分析，如晶面指数、晶粒度、晶胞参数等方面的计算，其具体步骤可参阅软件自带的帮助文件jade5.chm。

关于jade5.0数据修改说明

每种设备输出的都有其特殊的格式，但都可以输出以*.txt格式的数据文件，下面说明一下把*.txt转换成jade通常识别的*.mdi文件的方法：

1、一般*.txt开始是说明测试条件，数据保存两列，一列按步长的测试点，一列测试结果，用文本文档的方式打开jade中提供的*.mdi文件会发现只有一列测试的结果，因此需要把*.txt中的测试结果拷出来；

2、因为在*.txt文件中不能整列拷数据以下说明把*.txt中的测试结果拷出来的方法，首先把*.txt文件后缀改成*.xls，这样就用excle打开文件，把前面的测试条件说明删除，只保留数据，这时两列数据在一列表格中，按以下步骤：选择该列>数据>分列>分割符，然后根据不同的选择分割符合适的分割符，有时候是逗号，有时候是空格

3、把测试点复制到一个*.txt文件中，第一行空下，接下来用文本文档打开*.mdi文件，按照其格式及数据测试条件填写第二行，经过修改的*.txt文档格式为：

空行

起始角 步长 1.0 衍射靶 x射线波长 终止角 测试点个数

测试结果

4、保存修改好的*.txt文档，把后缀txt改成mdi即可直接使用jade打开。
