电子式里程表
电子式里程表
电子式里程表摘要里程表广泛应用于各类机车，传统的机械式里程表虽然稳定可靠，但功能单一、易受磨损。
随着电子技术的迅猛发展，电子式里程表得以广泛应用，现在很多轿车仪表已经使用电子车速里程表，本设计介绍一种基于单片机的智能电子里程表。
该电子式里程表是一种数字式仪表，主要由车速表和里程表两部分组成，其传感器采用无接触测量的光电传感器。
它不仅可显示车辆行驶的总里程，也可显示一段时间的阶段里程，还可显示车速，以及实现超速报警等功能，并具有较强的再开发能力。
它的实现方式是，通过安装在汽车转轴上的测量盘，用光电式转速传感器检测转速的脉冲信息，在脉冲状态下，将转速的变化转换成光通量的变化，再通过光电转换元件将光通量的变化转换成电量的变化，接着通过频率测量电路将脉冲信号输入到单片机中，然后依据电量与转速的函数关系实现转速测量，再通过计算，从而得出里程、车速的信息，并由LED显示器显示出来。
并且该电子式里程表累积的里程数字存储在非易失性的EEPROM存储器内，在无电状态下数据也能保存。
关键词：AT89S51单片机；里程表；光电传感器；LED显示器；存储器AbstractVehicle odometer is applied in each kind of motorcycle extensively, although the traditional machine type odometer stable and credible, but the function of it is single and be easily worn away. Along with the technical fast fiercely develop in electronics, the electronic vehicle can be applied extensively. Recently, a lot of car appearances have already used the electronic vehicle odometer, this graduation thesis introduce a kind of intelligence electronic vehicle odometer, which is based on a Single-Chip Microcomputer system. The electronics' type vehicle odometer is a kind of numerical type appearance, which mainly constitute with two parts, that is vehicle speed meter and odometer, it adopts the light sensor that the sensor has no contact measure. It not only can show the total mileage that vehicle drive, but also can show the stage mileage of a period of time. Moreover, It’s can show the car speed, and the realization exceed the speed limit to report and so on. It also has the ability of strongerly develop again. The way of this vehicle odometer carry out is as follows: through the installed measure plate in the automobile shaft, use the light sensor to measure the rotational speed information. Under the pulse appearance, it make the variety rotational speed change to the variety of the light flux, after that the variety of the light flux convert to electricity quantity. Then through the light electricity convert component, we can make the pulse signal input to the Single-Chip Microcomputer by the frequency measure circuit. Then in terms of the function relationship of electricity quantity and rotational speed, we can realize the measure of rotational speed, after calculate by the Single-Chip Microcompute, we can obtain the information of mileage and vehicle speed. Moreover, This mileage and vehicle speed information can be displayed by the LED monitor. And the mileage numeral of the electronics' vehicle odometer accumulation is saving in EEPROM，which is not easily lost, the data also can keep under the no electric appearance.Keyword：AT89S51 Single-Chip Microcomputer；Odometer；Light sensor；LED ；Memory目录引言 (1)1总体设计 (2)2系统设计可行性分析 (2)2.1 总体设计分析 (2)2.2 硬件模块 (3)2.3 软件模块 (6)3 硬件单元电路设计 (7)3.1 传感器的设计 (7)3.2 单片机与光电传感器的接口设计 (11)3.3 单片机与外部存储器的接口设计 (13)3.4 单片机与超速报警电路的接口设计 (13)3.5 单片机与键盘和7段显示器的接口设计 (13)4 软件设计 (14)4.1 脉冲测量部分 (16)4.2 键盘输入部分 (17)4.3 数据处理部分 (18)4.4 存储器部分 (21)4.5 超速报警部分 (24)4.6 显示部分 (25)5 系统调试 (27)5.1 硬件单元电路调试 (27)5.2 软件程序调试 (29)5.3 整体调试 (32)6 系统使用说明 (32)7 系统功能的扩展 (33)8 结论 (33)谢辞 (35)参考文献 (36)附录 (37)引言我国汽车工业走过了五十年的历程,与国际发达国家汽车工业相比,电子技术水平相对比较落后,提高国产汽车的电子技术水平,增加汽车电子装备的数量,促进汽车电子化是夺取未来汽车市场的关键,提高我国的汽车电子技术已势在必行。
汽车仪表分类和常用标志
仪表板上的常用标识
O/D挡指示灯用来显示自动档的 O/D挡(Over-Drive)超速挡的工作 状态，当O/D挡指示灯闪亮，说明 O/D挡已锁止。此时加速能力获得 提升，但会增加油耗。
仪表板上的常用标识
该指示灯用来显示电瓶使 用状态。打开钥匙门，车辆开 始自检时，该指示灯点亮。启 动后自动熄灭。如果启动后电 瓶指示灯常亮，说明该电瓶出 现了使用问题，需要更换。
仪表板上的常用标识
该指示灯用来显示发动 机内机油的压力状况。打 开钥匙门，车辆开始自检 时，指示灯点亮，启动后 熄灭。该指示灯常亮，说 明该车发动机机油压力低 于规定标准，需要维修。
仪表板上的常用标识
该指示灯用来显示车辆内储油量 的多少，当钥匙门打开，车辆进行自 检时，该油亮指示灯会短时间点亮， 随后熄灭。如启动后该指示灯点亮， 则说明车内油量已不足。
各种传感器（冷却液温度传感器）
冷却液温度传感器不仅可向发动机管理系统提供数 据，而且可经仪表显示器向驾驶员传递信息。
2、冷却液温度表
作用：冷却液温度表用来检测和显示发动机水套中 冷却液的工作温度，以防因冷却液温度过高而使发动机 过热。
2、冷却液温度表
分类：冷却液温度指示表可分为电热式、 电磁式和动磁式三种，冷却液温度传感 器可分为双金属片式和热敏电阻式两种。 （常用的是电热式冷却液温度指示表配 双金属片式传感器、电热式冷却液温度 指示表配热敏电阻式传感器和电磁式冷 却液温度指示表配热敏电阻式传感器三 种。）
汽车仪表分类和常用标志
一、汽车仪表作用仪表作用
为驾驶员 提供重要 汽车运行 信息的装 置，同时 也是维修 人员发现 和排除故 障的重要 工具。
二、汽车仪表的分类
1.按工作原理划分 机械式仪表:就是基于机械作用力而工作的仪表。 电气式仪表:就是基于电测原理,通过各类传感器将被测 的非电量变换成电信号（模拟量）加以测量的仪表。 模拟电路电子式仪表:其工作原理与电气式仪表基本相同 ，只不过是用电子器件（分立元件和集成电路）取代原 来的电气器件，现在均采用各种专用集成电路。 数字式仪表:就是由ECU采集传感器的信号，将模拟量 转换为数字量，经分析处理后控制显示装置的仪表。
里程表(二)教案
里程表(二)教案
一、教学目标：
1. 学生能够理解里程表所记录的含义。
2. 学生能够识别里程表，并正确读取里程数。
3. 学生能够使用里程表计算距离。
二、教学内容：
1. 介绍里程表及其作用。
2. 里程表的种类和结构。
3. 里程数的读取和计算。
三、教学过程：
1. 导入
在开始本节课程前，老师可以先带领学生复习一下上节课的内容，让学生回忆起里程表的作用是什么？有哪些种类？
2. 讲解
接下来，老师可以讲解里程表的种类和结构：机械式里程表、电子式里程表。
通过图片的形式让学生了解里程表的外观结构及功能。
3. 实践
接下来，老师可以让学生分组进行实践操作：
① 提供1辆汽车，让学生了解汽车里程表的结构和使用方法；
② 让学生分别进行读取和记录里程数的实践操作；
③ 让学生讨论里程数的计算方法，并让学生通过计算得到从A点到B点的距离。
4. 总结
老师可以根据实践操作的情况引导学生总结所学内容，让他们自我评价，提高学生的自学能力。
四、教学重点：学生能够熟练读取里程数，并能够使用里程数计算距离。
五、教学难点：让学生理解里程表所记录的含义，并正确计算距离。
六、教学方法：讲解、实践、讨论和总结。
七、教学工具：图片、汽车里程表及计算器。
八、教学参考：
1. 常峰. 汽车里程表使用手册[M]. 北京: 机械工业出版社, 2016.
2. 李鸿. 汽车电子技术与维修[M]. 北京: 化学工业出版社, 2015.
3. 徐立. 汽车行驶里程计[M]. 上海: 上海人民出版社, 201
4.。

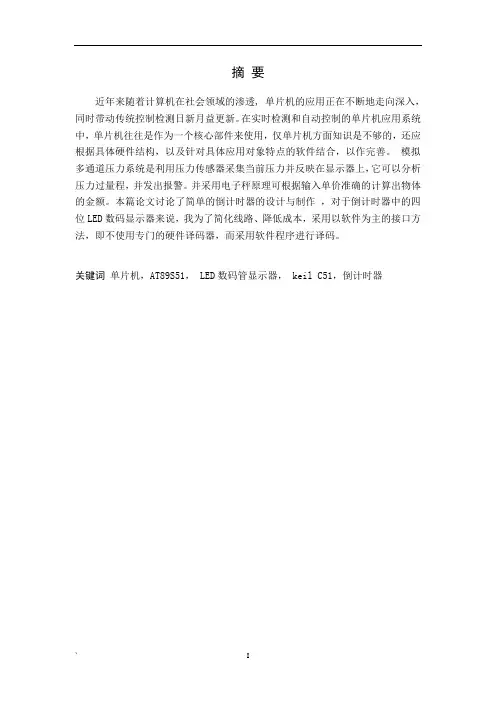

基于单片机控制的车速里程表设计 推荐
摘要近年来随着计算机在社会领域的渗透, 单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。
模拟多通道压力系统是利用压力传感器采集当前压力并反映在显示器上，它可以分析压力过量程，并发出报警。
并采用电子秤原理可根据输入单价准确的计算出物体的金额。
本篇论文讨论了简单的倒计时器的设计与制作，对于倒计时器中的四位LED数码显示器来说，我为了简化线路、降低成本，采用以软件为主的接口方法，即不使用专门的硬件译码器，而采用软件程序进行译码。
关键词单片机，AT89S51， LED数码管显示器， keil C51，倒计时器ABSTRACTPermeate in the social realm along with the calculator in recent years, single slice the application of the machine just at constantly alignment thorough, arouse a traditional control an examination a day a new moon benefit renewal in the meantime.In solidly the hour the examination the single slice that controls with auto the machine the application the system, single slice machine usually Be a core parts to use, only single slice the machine aspect knowledge is not enough, return should according to concrete the hardware structure, and aim at concrete application the software of[with] the object characteristics combine to make perfect. Imitating many passage pressure systemses is to make use of pressure to spread the feeling machine to collect current pressure combine the reflection is on the display, it can analyze the pressure surfeit distance, erupting to report to the bine the adoption electronics steelyard principle can according to input the amount of money that the unit price computes an object accuratelyThis thesis discuss that pour the design and creation of the timer in brief, for pour four LED figures displays in the timer to say, I am for the sake of the simplification circuit,decline low cost, adopt to take software as the connect of lord a people's method, do not use specialized hardware to translate the code machine namely, but adopt the software procedure to carry on translating code.Keyword：single slice machine，AT89 S51，The LED figures tube display，Keil C51，Pour timer目录第 1 章绪论 (1)1.1课题背景 (1)1.2车速里程表的简介组成及原理 (1)1.3设计的整体思路 (3)第 2 章硬件的设计 (6)2.1单片机简介 (6)2.2 AT89C52系列单片机的介绍 (7)2.3里程表各部分电路介绍 (9)2.3.1霍尔传感器电路 (9)2.3.2定时计数器电路 (11)2.3.3外部中断 (12)2.3.4 74HC573驱动器 (13)2.3.5LED显示模块电路 (15)第 3 章软件的设计................................................................................................ .. (18)3.1普遍系统的总体设计 (18)3.2单片机应用软件的一般设计 (18)3.3车速里程表的软件设计 (20)3.3.1总体设计思路 (20)3.3.2子程序和主函数的设计 (21)第 4 章软件调试 (24)4.1程序的检测与调试 (24)4.2PROTEUS仿真过程 (26)结束语 (29)参考文献 (30)致谢 (31)附录一硬件设计原理图 (32)附录二程序清单 (33)附录三元器件清单 (39)毕业设计诚信声明 (40)序言本文介绍以单片机和霍尔传感器为核心的车速里程表设计。

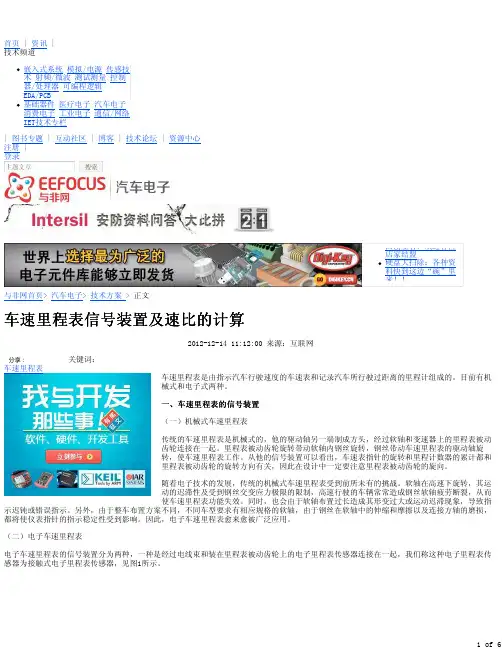

车速里程表信号装置及速比的计算-汽车电子
登录车速里程表示迟钝或错误指示。
另外，由于整车布置方案不同，不同车型要求有相应规格的软轴，由于钢丝在软轴中的伸缩和摩擦以及连接方轴的磨损，当汽车行驶时，里程表被动齿轮驱动电子里程表传感器内的磁钢作圆周运动，磁钢每转一周，电子里程表传感器就输出N个（一般为8个或10个）脉冲信号，经连接线束传给车速里程表。
他与机械式车速里程表相比，最主要是用传感器取代了软轴，克服了机械式车速里程表指针摆动，软轴易断的缺点，被广泛应用在国内商用车行业。
另一种是经过电线束和装在变速器后轴承盖上的电子里程表传感器连接在一起，我们称这种电子里程表传感器为非接触式电子里程表传感器，见图2所示。
传感器探头与里程表转子之间有一定的间隙，这个间隙一般控制在1.4±0.6mm。
当汽车行驶时，里程表转子与变速器输出主轴一起转动，当里程表转子的某一个齿转动到传感器探头对应的位置时，探头中的敏感器件受到里程表转子磁场作用输出一个低电平，当里程表转子的齿没有与传感器探头对准，探头中的敏感器件没有受到磁场作用而输出高电平。
这样变速器输出轴每转动一周，里程表传感器就有8 个方波脉冲信号输出，经连接线束传给车速里程表。
因为他没有里程表主、被动齿轮实际速比与理论速比之间的误差而产生的整车车速与里程的误差，因此车速里程表指示读数较前两种更准确。
而且互相接触的传动部件减少，损坏率与成本均减少。
所以在国内商用车行业正在被推广并广泛使用。
二、速比的计算由此可得：因为里程表速比ie 为里程表主动齿轮与被动齿轮之间的传动比，即：比i ,选择不同的Z1 值（一般取3~9），并且根据《GB7258-2004 机动车安全技术条件》汽车车速表指示车速不得低于实际车速，使i 必须满足：社区讨论。
电子车速里程表单片机控制电路设计
、
一
一
绨
２＝＊ ｎ ， Ｋ Ｖｉ
图 １ 电子 车速里 程表 设计 的 电路 原理 图 四 、 电子 车速 里程 表单 片机 控制 系统 总体 设计 通过 霍尔 型转 速传 感 器检 测汽 车的 转速 ，用 单片 机 Ａ ８Ｃ １ Ｔ ９ ５ 对霍 尔传 感器 的数据 进 行处 理并送 入 ＬＤ和 指针 型模 拟表 头进行 Ｃ 显示 和指 示 。霍尔 传感 器发 出的脉冲 信 号经 过整 形可 分成两 路 ， 路送 到 单片机 的 Ｉ Ｔ 端用 于 累计里 程计 数 ， Ｎ０ 另一 路送到 Ｌ １ １ Ｍ８９ 驱动 器 的转速 信 号输入 端 （ ０ 脚 ） １ ，然后 由驱动 电路 根据输 入信 号的频 率在 ２脚和 １ 脚 输 出相应 的正 弦和 余弦 驱动 信号 ， 字线 ２ 十 圈产 生 的磁 场共 同作用 于磁铁 可使 转轴 组件 偏转 相应 的角 度 。
里程 累计 实现 原理 车速 里程 表 的转速 是车 速 里程 表转 轴 （ 软轴 ）在 汽车 行驶 一 公里 时所 转过 的转 数 。基于 单 片机 的车速 里 程表 采用 霍 尔型 非接 触式 转速 传感 器 ，这种 车速 里 程表 转轴每 转 一 圈 ，霍 尔传 感器 将 感应 发出 ８个 脉冲 。现在 以速 比为 ｌ ６ ４的车型 为例 ， 车行 驶 ： ２ 汽 公里 ，则 霍 尔传感 器 发出 的脉冲 数共 为 ８ ２ ＝ ９ ２个 ，或 者 ×６ ４ ４ ９ 说 ，每 个脉 冲代 表 了 ｌ ４ ９ ／ ９ ２公里 的里 程 。车辆 开动 后 ，监制 传 感器对 车轮 的转 动进 行采 样 ， 脉冲 采样 信 号输入 到单 片机 引脚 ， 将 单片机 的定 时计 数器 Ｔ 工作 于计 数器 方式 ，累计脉 冲个 数 ， 据 ｌ 根 段 时 间内的 脉冲 个数 和车 轮 的大小 ，就 可 以 由单片机 计 算 出运 行 的速 度和 公里 数 ，并驱 动显 示器 进行 显 示。 转速 的计算 公式 ：ｖ ４ ９ ／ ６ Ｏ （ 代 表 霍尔传 感器 发 出的 ＝ ９ ２ ３０ ｆ 脉 冲信 号的频 率 ） 里 程数 的计算 公式 ：Ｓ ｘ ４ ９ ｘ代表 读 出的脉冲 数 ） ＝ ／ ９ ２（ 公式说 明 ： 汽车 行驶 一公 里发 出 ４ ９ ９ ２个脉冲 ， 假如 一 秒钟 发 出 １ ０ 个 脉冲 。那么 一小 时发 出 ３ ０ ０ ０ 脉冲 ，那 么转速 、里 ００ ６００ 个 程 数 的公式就 如上 式所 述 。 二 、车 速测量 及指 示 原理 车 速指 示可 采用双 线 圈汽 车转 速表 头 ，它 由空 气轴 表 芯和 驱 动 电路 组成 ， 空气轴表 芯 通常 由三 部分 组 成 ：磁铁 、与 转轴 相 连 的指针和 两个 互成 九十 度 的线 圈 。转轴 是表 芯 唯一 的可动 部件 ， 磁铁 的转 角总 是趋 向于 两 个线 圈 的磁场 强度 矢量 的合 成方 向，磁 场 强度 正 比于 加在 线 圈上 的 电压 ，因此 ，通 过 改变 电压 的极性 和 幅度 ，可 在理 论上 使转轴 组件 在 ０ ６ ￣３ ０度范 围内转 动 。显然 ， 只 要 能按 一定 的规律 驱动 两个 线 圈 ，就可 以 使指针 偏转 位置 与 输入 量 成线性 关系 ，即满足 下列 公式 ：
基于单片机的电子式转速里程表的设计
基于单片机的电子式转速里程表的设计Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】基于单片机的电子式转速里程表的设计介绍一种新型的基于单片机的电子式汽车转速里程表的实现方案。
讨论了里程计数的原理和转速指示原理。
针对机械式里程表缺点结构复杂，精度不高，并且价格较昂贵，设计了数字式汽车转速里程表。
这里以AT89C2051单片机为核心，利用SPI串行总线开发了电子式里程表。
该里程表利用磁电式传感器采样汽车行驶所得到的信号；采用LCD数码管显示汽车总行驶里程数，本次里程采EEPROM 芯片X25045，利用其通电可改写，掉电信息可保存的特点存储汽车行驶的总里程数。
本设计的转速里程表具有结构简单，精度较高，误差较小，显示清楚醒目，稳定可靠等特点，另外对该系统的软件也作了相应的说明。
关键词: 汽车；转速里程表单片机Single Chip Microcomputer Controll ing Displaying of Automobile OdometerAbstract : This article mainly introduces a new -type electric automobile odometer. Its core is 2051 single chip microcom2 puter ; L ED digital tube is used to display the total and present running distance. Comparing with the mechanical automo2 bile odometer , it has following features : higher accuracy and less error , and it also can be displayed more clearly and pro2duced with simpler technology.目录摘要……………………………………………………………………………………Abstract………………………………………………………………………………第一章：绪论…………………………………………………………………………研究的目的与意义………………………………………………………………国内外研究概况及发展趋势……………………………………………………第二章：系统的总体设计……………………………………………………………系统的总体结构…………………………………………………………………….转速里程表的介绍………………………………………………………………2. 3转速里程表的工作原理…………………………………………………………第三章：系统的硬件设计…………………………………………………………….系统CPU的选择…………………………………………………………………辅助芯片的选取…………………………………………………………………在转速里程表中的应用…………………………………………………3.3. 1电动里程表结构………………………………………………………………3.3.2LM1819驱动线路工作原理………………………………………………… 3..4液晶显示器LCM1010的应用……………………………………………………传感器的选择………………………………………………………………………第四章系统的软件设计………………………………………………………………主程序模块…………………………………………………………………………串行中断服务程序模块……………………………………………………………第五章印制板图的绘制………………………………………………………………结束语………………………………………………………………………………附录……………………………………………………………………………………参考文献……………………………………………………………………………致谢……………………………………………………………………………………第一章：绪论研究的目的与意义自1886年发明汽车以来,汽车走过了100多年的发展历程。
电子式里程表设计论文开题报告
2
四、毕业设计所必需的实验、计算、加工等初步计划
（1） ，通过实验室的电动机，检测所用传感器的脉冲频率，波形状况。 （2） ，根据波形结果设计放大整形电路。 （3） ，根据题目要求设计所需的电路板，并对单片机进行在线编程、调试。 （4） ，对系统板调试，通过计算，修改参数值使检测效果最优化，精度最优。 （5） ，对最终的设计作品进行包装，使其具有美观实用的价值。
[7] 张福学. 传感器应用及其电路精选（上册）[M]. 北京：电子工业出版社， 1992：48~53 [8] 白驹珩.雷晓平.单片计算机及其应用[M].成都：电子科技大学出版社， 2003：18~145 [9] 朱定华. [10] 黄遵熹. 微机原理与接口技术[M].北京:北方交通大学出版社， 单片机原理接口与应用[M]. 西安： 西北工业大学出版社， 2002：45~87 2000： 113~114
[2] 梁森.王侃夫.黄杭美. [3] 刘灿军. [4] 戴焯.
自动检测与转换技术[M].
实用传感器[M]. 传感与检测技术[M].
北京：国际工业出版社， 武汉：武汉理工大学出版社， 北京：高等教育出版社，
[5] 宋文绪.杨帆. 传感器与检测技术[M].
[6] 陈润泰.许琨. 检测技术与智能仪表[M]. 长沙：中南工业大学出版社，
[11] 徐惠明.安德宁.单片微型计算机原理[M].北京：北京邮电学院出版社，1992：147~149 [12] 田良.王尧. [13] 综合电子设计与实践[M]. 南京：东南大学出版社， 2002：29~188
Lyshevski，Sergey Edward， Control Systems Theory with Engineering Applications[M]， Boston：Birkhauser Boston， 2001：63~128
里程表(一)教学课件
用于显示车辆行驶的距离和速度，帮助驾驶员掌握车辆行驶状况，合理规划 行程。
里程表类型
机械式里程表
利用机械结构实现里程的记录，常见的有蜗轮蜗杆式和齿轮 式两种。
电子式里程表
利用电子传感器和电路实现里程的记录，常见的有数字式和 模拟式两种。
里程表应用场景
01
02
03
车辆管理
用于记录车辆行驶的里程 数，帮助企业进行车辆管 理。
电子+机械里程表使用注意事项
在使用电子+机械里程表时，需要注意指针和传感器是否能够正常工作，同时也要注意不 要让灰尘和污垢进入表内和传感器内部，以免影响读数的准确性。此外，还需要注意电子 +机械里程表的维护和保养，以保证其长期稳定的工作状态。
05 常见问题与解决 方案
机械里程表常见问题与解决方案
电子+机械里程表的读数与使用
电子+机械里程表介绍
电子+机械里程表是一种结合了机械和电子技术的车辆行驶里程测量仪器，它既有机械指 针也有数字显示屏。
电子+机械里程表读数方法
电子+机械里程表的读数需要同时观察指针位置和数字显示屏来确定车辆行驶的公里数。 通常，指针指向的数字是车辆当前行驶的公里数，而显示屏上显示的数字是总行驶公里数 。
机械里程表一般采用圆盘 式数字显示，显示车辆行 驶的总里程和单次里程。
传感器的使用
一些高端的机械里程表会 使用传感器来监测车轮的 转动，从而更准确地测量 里程。
电子里程表工作原理
传感器监测
电子里程表通过传感器监测车 轮的转动，将信号传递给电子
控制单元（ECU）。
ECU处理数据
ECU对接收到的信号进行处理， 计算出车辆行驶的里程数。
车速里程表的工作原理及速比的计算方法
车速里程表的工作原理及速比的计算方法车速里程表与水温表一起,成为汽车用组合仪表上最重要的两个仪表。
车速里程表有机械式和电子式两种，右图所示为磁感应式车速里程表的结构简图，它由车速表和里程表两部份组成。
一、车速里程表的结构及工作原理（一）机械式车速里程表车速表主要由与主动轴固定在一起的U形永久磁铁、带有转轴与指针6的铝罩、罩壳、固定在车速里程表外壳上的刻度盘5等组成。
主动轴由变速器或分动器传动蜗杆经软轴驱动。
不工作时，盘形弹簧4使指针6处于刻度盘的零位。
当汽车行驶时，变速箱上蜗轮组件中的蜗杆带动里程表软轴旋转，再由软轴带动主动轴旋转，从而使主动轴上的永久磁铁1跟着旋转。
由于蜗杆与软轴及车速里程表主动轴紧密连接在一起，它们的转速相同。
永久磁铁的磁力线在铝罩上产生涡流，涡流产生的磁场与旋转的永久磁铁磁场相互作用产生转矩，使铝罩克服盘形弹簧的弹力向永久磁铁1旋转的方向旋转，直至与盘形弹簧弹力相平衡。
车速越高，永久磁铁1旋转越快，转矩越大，使铝罩2带动指针6偏转的角度越大，车速的指示值越高。
里程表由蜗轮蜗杆机构和数字轮组成。
汽车行驶时，主动轴经3对蜗轮蜗杆驱动里程表最右边的第一数字轮，使第一数字轮上和数字显示1/10Km。
从第一数字轮向左，每两个相邻的数字轮之间,又通过本身的内齿和进位数字轮传动齿轮，形成1：10的传动比。
当第一数字轮转动一周，由9转到0时，由内传动齿拔动左侧第二个数字轮转动1/10圈，形成1Km数递增；当第二数字轮转动一周，由9转到0时，其左侧第三个数字轮转动1/10，以10Km数递增。
其余数字轮由低位到高位的显示，计数方式均依次类推，即可显示汽车行驶里程数。
（二）电子式车速里程表车速表由车速传感器（安装在车轮上变速箱蜗轮组件的蜗杆上，有光电耦合式和磁电式）、微机处理系统和显示器组成。
由传感器传来的光电脉冲或磁电脉冲信号，经仪表内部的微机处理后，可在显示屏上显示车速。
里程表则根据车速以及累计运行时间，由微机处理计算并显示里程。
里程表二练习题
里程表二练习题一、选择题1. 下列关于里程表的说法，正确的是：A. 里程表是用来记录车辆行驶时间的B. 里程表是用来记录车辆行驶距离的C. 里程表可以显示车辆的瞬时速度D. 里程表可以显示车辆的油量2. 当车辆行驶10公里时，里程表上的读数增加了多少？A. 10公里B. 100公里C. 1000公里D. 1公里A. 车辆在水平路面行驶B. 车辆在坡道上行驶C. 车辆在停车场静止D. 车辆在倒车时二、填空题1. 里程表通常分为两种类型，分别是________里程表和________里程表。
2. 在车辆行驶过程中，里程表上的读数会随着________的增加而增加。
3. 当车辆从A地行驶到B地，里程表读数增加了100公里，则A 地到B地的实际距离为________公里。
三、判断题1. 里程表读数可以从0开始，也可以从非0数值开始。
（）2. 里程表读数越大，说明车辆行驶的时间越长。
（）3. 里程表读数增加，意味着车辆一定在行驶。
（）四、简答题1. 请简述里程表的作用。
2. 如何判断里程表读数是否准确？3. 当车辆发生故障时，里程表读数是否会受到影响？五、应用题1. 小明驾驶一辆汽车从家出发，行驶了50公里到达公司。
在返回家的路上，里程表读数增加了80公里。
请问小明家到公司的实际距离是多少？2. 一辆汽车行驶了100公里，期间经过多次加油，每次加油后里程表读数不变。
请问这辆汽车的平均油耗是多少？3. 甲、乙两辆汽车同时从同一地点出发，甲车以60公里/小时的速度行驶，乙车以80公里/小时的速度行驶。
经过2小时，两车里程表读数分别为多少？六、计算题1. 一辆汽车从A地出发，以平均速度80公里/小时行驶了3小时，然后以平均速度100公里/小时行驶了2小时。
请计算这辆汽车总共行驶了多少公里。
2. 如果一辆汽车的油耗为每百公里8升，那么在里程表显示从300公里增加到500公里的过程中，该汽车大约消耗了多少升汽油？3. 一辆汽车的里程表起始读数为25000公里，经过一段时间行驶后，里程表读数为25300公里。
里程碑工作原理
汽车里程表是如何工作的呢？其实其原理很简单，因为汽车车轮的直径已知，车轮的圆周长便是恒定不变的。
由此可以计算出每走一里路车轮要转多少圈，这个数也是恒定不变的。
因此只要能够自动把车轮的转数积累下来，然后除以每一里路对应的转数就可以得到行驶的里程了。
这样简单的原理古人就已经发现，并且开始使用。
“记里鼓车”就是这样的装置，它是利用上述原理，再加上巧妙的机构使得车轮每转一定圈数就自动敲一下鼓，此时只要有专人把它记下了，就可以得到所走里程。
此装置十分巧妙无论白天、黑夜均可使用，而且盲人也可使用，体现出了我国古代劳动人民的聪明才智。
不过，如果车上没有人默记鼓声数目的话，单是记里鼓车本身还不能累计一共走了多少里。
而且车停下来之后谁也不知道这车曾经走过多少里路，这是美中不足之处。
现在汽车上的里程表可就不一样了，它克服了“记里鼓车”的不足之处，既能告诉你这次走了多少公里，也能记忆自从出厂以来一共走了多少公里，于是，车辆是否需要大修，发动机是否应该报废，全都有记录可依。
汽车发动机的轴把动力传给变速箱，从变速箱的输出轴到车轮的传动比是不变的。
在变速箱的输出轴上装有一根“软轴”，一直通到驾驶员面前的里程表里去。
所谓“软轴”就是像自行车线闸用的拉线那样有钢丝芯的螺旋管，管壁和内芯之间有润滑油，外管固定而内芯可以转动，这个内芯的转速与车轮的转速有着恒定的比例关系。
软轴通到车速表，使得指针能把车的行驶速度指示出来。
同时，软轴旋转还经过蜗轮蜗杆传到车速表中间的滚轮计数器上，把车轮的转数所代表的里程数累计了下来，因为车速和里程都是由同一根软轴传来的旋转动作驱动的，所以这两个表在一起，前者用指针指示，后者由滚轮计数器累计。
新型小汽车的里程表里包括由同一软轴带动的两个滚轮计数器，分别累计本次里程和总里程。
本次里程通常有四位数，供短期计数，这是可以清零的；总里程则有六位数，不能清零。
本次里程的单独指示和清零对于出租车的计费十分不方便。
PH838脚踏(自行)车里程表说明
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
运算单位：这码表可选KM-公里或MIL-英里，用“MODE”键来改变所需的单位，按“SET”键确定所选。按“MODE”键来改变闪动中的数值，按“SET”键来确定选中的值。确定后码表会显出车轮尺寸设定的显示介面“SET WS“。
车轮尺寸：根据以下的指示来确定车轮的大小，默认设定值为2155 mm，轮子的圆周可从以下的表获取，也可自己量得：
维修警号：这码表可预先设定维修旅程的提示警号-里程倒数维护设置，当旅程达到预先设定的旅程，警号显示介面便会出现，这是作一个提醒功能, 先设置一个里程目标. 当里程目标达到時, 便会出现工具图标作提醒显示表示维修预定已达到。可以设置的数值范围为 200 -899 KM.百位可选的是从2至8 - . 这是作一个提醒功能, 先设置一個里程目标. 当里程目标达到時, 便会出現工具图标作提醒显示. 按“MODE”键来改变闪动中的数值，按“SET”键来确定选中的值。确定后码表显示出更换电池用的记忆功能显示介面（“Batt-yes”）。
设置
12或24小时时间和目前时间的设置.
用“MODE“按键按出“CLOCK-时间”的主显示介面，按”SET“不放大概2秒显示出”12/24”的显示，按“MODE“改变闪动中的数值，按”SET“确定闪动中数值。确定后码表显示目前时间设定介面，按“MODE“改变闪动中的数值，按”SET“确定闪动中数值。选定后码表自动返回“CLOCK-时间”显示.主介面。
汽车仪表盘基本介绍
汽车仪表盘基本介绍不同汽车的仪表不尽相同。
但是一般汽车的常规仪表有车速里程表、转速表、机油压力表、水温表、燃油表、充电表等。
现代汽车仪表盘的面膜下制作了各式各样的指示灯或警报灯，例如冷却液液面警报灯、燃油量指示灯、清洗器液面指示灯、充电指示灯、远近光变光指示灯、变速器挡位指示灯、制动防抱死系统(ABS)指示灯、驱动力控制指示灯、安全气囊(SRS)警报灯等。
汽车仪表盘--车速里程表车速里程表实际上由两个表组成。
一个是车速表，另一个是里程表。
传统的车速表是机械式的。
典型的机械式里程表连接一根软轴．软轴内有一根钢丝缆。
软轴另一端连接到变速器某一个齿轮上。
齿轮旋转带动钢丝缆旋转．钢丝缆带动里程表罩圈内一块磁铁旋转。
罩圈与指针联接并通过游丝将指针置于零位。
磁铁旋转速度的快慢引起磁力线大小的变化。
平衡被打破指针因此被带动。
这种车速里程表简单实用．被广泛用于大小型汽车上。
不过．随着电子技术的发展。
现在很多轿车仪表已经使用电子车速表，常见的一种是从变速器上的速度传感器获取信号，通过脉冲频率的变化使指针偏转或者显示数字。
里程表是一种数字式仪表，它通过计数器鼓轮的传动齿轮与车速表传动轴上的蜗杆啮合，使计数器鼓轮转动。
其特点是上一级鼓轮转一整圈。
下一级鼓轮转1／10圈。
同车速表一样，目前里程表也有电子式里程表，它从速度传感器获取里程信号。
电子式里程表累积的里程数字存储在非易失性存储器内，在无电状下态数据也能保存。
汽车仪表盘--转速表转速表一般设置在仪表板内。
与车速里程表对称地放置在一起。
转速表是按照磁性原理工作的．它接收点火线圈中初级电流中断时产生的脉冲信号。
并将此信号转换为可显示的转速值。
发动机转速越快，点火线圈产生的脉冲次数越多，表上显示的转速值就越大。
现在轿车一般都是电子式转速表，有指针式和液晶数字显示式。
表内有数字集成电路．它将点火线圈输送过来的电压脉冲经过计算后驱动指针移动或数字显示。
另外还有一种转速表是从发电机取出脉冲信号送到转速表电路解释后显示转速值。
电子行业电子式里程表
电子行业电子式里程表引言在电子行业中，里程表是一种非常重要的设备。
它用于测量电子设备或系统的工作时间和使用情况，为企业提供了重要的参考数据。
随着科技的进步和电子设备的普及，电子式里程表也在不断发展和完善。
本文将介绍电子行业中的电子式里程表，包括其工作原理、应用领域、优势和未来发展趋势。
工作原理电子式里程表基于电子计数器的原理工作。
它通过检测电子设备或系统的工作时间和使用情况，将这些数据转化为数字信号，并通过内置的计数器进行计数。
计数器可以在设备或系统运行时自动启动，并在设备或系统停止时停止。
计数器还可以根据需要进行手动重置。
电子式里程表可以测量多种工作指标，例如设备运行时间、设备运行周期、设备开启次数等。
它可以精确地记录和统计这些数据，提供给企业进行分析和决策。
应用领域电子式里程表在电子行业有着广泛的应用。
以下是几个常见的应用领域：生产线监测电子式里程表可以用于监测生产线中的设备运行情况。
通过记录设备的运行时间、运行周期和设备开启次数，企业可以知道每台设备的工作情况，以便及时进行维护和修理。
这有助于保证生产线的稳定运转和生产效率的提高。
电子产品测试在电子产品的生产过程中，需要对产品进行各种测试。
电子式里程表可以记录测试设备的工作时间和使用情况，从而提供测试设备的可靠性和工作效率的数据。
这有助于评估测试设备的性能和提高测试过程的效率。
电子设备维护电子式里程表可以用于电子设备的维护管理。
通过记录设备的工作时间和使用情况，企业可以制定合理的维护计划，及时更换设备的关键部件，延长设备的使用寿命，减少设备的故障率和维修成本。
能耗管理电子式里程表可以用于电子设备的能耗管理。
通过记录设备的工作时间和使用情况，企业可以评估设备的能耗情况，分析设备的能源消耗情况，并制定相应的节能策略。
这有助于降低能源消耗，提高能源利用效率，减少企业的能源开支。
优势相比传统的机械式里程表，电子式里程表具有以下优势：•精准度高：电子式里程表可以高精度地测量设备的工作时间和使用情况，提供准确的数据供企业分析和决策。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子式里程表摘要里程表广泛应用于各类机车，传统的机械式里程表虽然稳定可靠，但功能单一、易受磨损。
随着电子技术的迅猛发展，电子式里程表得以广泛应用，现在很多轿车仪表已经使用电子车速里程表，本设计介绍一种基于单片机的智能电子里程表。
该电子式里程表是一种数字式仪表，主要由车速表和里程表两部分组成，其传感器采用无接触测量的光电传感器。
它不仅可显示车辆行驶的总里程，也可显示一段时间的阶段里程，还可显示车速，以及实现超速报警等功能，并具有较强的再开发能力。
它的实现方式是，通过安装在汽车转轴上的测量盘，用光电式转速传感器检测转速的脉冲信息，在脉冲状态下，将转速的变化转换成光通量的变化，再通过光电转换元件将光通量的变化转换成电量的变化，接着通过频率测量电路将脉冲信号输入到单片机中，然后依据电量与转速的函数关系实现转速测量，再通过计算，从而得出里程、车速的信息，并由LED显示器显示出来。
并且该电子式里程表累积的里程数字存储在非易失性的EEPROM存储器内，在无电状态下数据也能保存。
关键词：AT89S51单片机；里程表；光电传感器；LED显示器；存储器AbstractVehicle odometer is applied in each kind of motorcycle extensively, although the traditional machine type odometer stable and credible, but the function of it is single and be easily worn away. Along with the technical fast fiercely develop in electronics, the electronic vehicle can be applied extensively. Recently, a lot of car appearances have already used the electronic vehicle odometer, this graduation thesis introduce a kind of intelligence electronic vehicle odometer, which is based on a Single-Chip Microcomputer system. The electronics' type vehicle odometer is a kind of numerical type appearance, which mainly constitute with two parts, that is vehicle speed meter and odometer, it adopts the light sensor that the sensor has no contact measure. It not only can show the total mileage that vehicle drive, but also can show the stage mileage of a period of time. Moreover, It’s can show the car speed, and the realization exceed the speed limit to report and so on. It also has the ability of strongerly develop again. The way of this vehicle odometer carry out is as follows: through the installed measure plate in the automobile shaft, use the light sensor to measure the rotational speed information. Under the pulse appearance, it make the variety rotational speed change to the variety of the light flux, after that the variety of the light flux convert to electricity quantity. Then through the light electricity convert component, we can make the pulse signal input to the Single-Chip Microcomputer by the frequency measure circuit. Then in terms of the function relationship of electricity quantity and rotational speed, we can realize the measure of rotational speed, after calculate by the Single-Chip Microcompute, we can obtain the information of mileage and vehicle speed. Moreover, This mileage and vehicle speed information can be displayed by the LED monitor. And the mileage numeral of the electronics' vehicle odometer accumulation is saving in EEPROM，which is not easily lost, the data also can keep under the no electric appearance.Keyword：AT89S51 Single-Chip Microcomputer；Odometer；Light sensor；LED ；Memory目录引言 (1)1 总体设计 (2)2系统设计可行性分析 (2)2.1 总体设计分析 (2)2.2 硬件模块 (3)2.3 软件模块 (6)3 硬件单元电路设计 (7)3.1 传感器的设计 (7)3.2 单片机与光电传感器的接口设计 (11)3.3 单片机与外部存储器的接口设计 (13)3.4 单片机与超速报警电路的接口设计 (13)3.5 单片机与键盘和7段显示器的接口设计 (13)4 软件设计 (14)4.1 脉冲测量部分 (16)4.2 键盘输入部分 (17)4.3 数据处理部分 (18)4.4 存储器部分 (21)4.5 超速报警部分 (24)4.6 显示部分 (25)5 系统调试 (27)5.1 硬件单元电路调试 (27)5.2 软件程序调试 (29)5.3 整体调试 (32)6 系统使用说明 (32)7 系统功能的扩展 (33)8 结论 (33)谢辞 (35)参考文献 (36)附录 (37)引言我国汽车工业走过了五十年的历程,与国际发达国家汽车工业相比,电子技术水平相对比较落后,提高国产汽车的电子技术水平,增加汽车电子装备的数量,促进汽车电子化是夺取未来汽车市场的关键,提高我国的汽车电子技术已势在必行。
随着中国的复关,国外汽车零部件厂商也大举进入中国参与竞争。
电子式仪表及新型传感器是各类车型汽车的首选配套产品，通用性好，市场前景广阔。
目前国外汽车车速里程表已广泛采用电子式机芯结构，而国内汽车仪表一直是机械式车速里程表的天下，少数采用动圈式电子仪表，通过大量市场调研，我们清楚地看到进入20世纪以来汽车工业迅速发展，而电子产品则是汽车提高技术含量的晴雨表。
国外电子产品占整车成本的30%，然而我国汽车行业起步较晚，技术十分落后，电子产品仅占整车成本的5%。
例如国外汽车早已装配电子式仪表，而我国汽车仍在应用传统的机械仪表，可靠性很差。
目前汽车仪表控制电子化是一种发展趋势，由先进的传感器与显示装置构成的电子仪表已开始全面取代传统的机电式仪表，成为现代汽车的明显标志。
一般汽车的常规仪表有车速里程表、转速表、机油压力表、水温表、燃油表、充电表等。
仪表板中最常用的是车速里程表，目前很多轿车仪表已经使用电子车速表，它通过变速器上的速度传感器获取信号，通过脉冲频率的变化使指针偏转或者显示数字。
随着汽车电子半导体技术的发展，多功能、高精度、高灵敏度、读数直观的电子数字显示及图像显示的仪表已不断应用于汽车。
汽车仪表的功能已不仅仅是单纯的显示，而是通过对汽车各部件参数的监测和计算机处理相配套，从而达到控制汽车各种运行工况的目的。
因而电子式里程表的广泛应用将会很大的提高中国的汽车电子技术水平。
本作品正是顺应了汽车电子发展的趋势，利用安装在汽车转轴上的测量盘，由光电传感器输出采样脉冲，采取单片机控制，用一个六位LED数码管和一个四位LED数码管作为显示设备，从而得出里程、车速的信息。
在里程信息的存储功能上，采用了新型轿车中广泛使用的串行EEPROM芯片24C16。
当电源正常供电时给电容器充电，电源掉电时，利用电容器电流将单片机中的数据写入EEPROM中。
本作品廉价且功能较强，使用方便，实用价值较高，极容易得到推广。
本作品经过实验，完全能达到设计要求，显示的车速、里程和原车机械里程表的显示值误差小于1%，报警值非常准确。
由于采用的芯片都是广泛使用的通用芯片，成本较低，制作元器件和印刷电路板成本不过七八十元，如果批量生产，成本更低。
而且该电子式里程表体积小，功耗低，功能多，稳定可靠，性价比高，在很多领域都能得到广泛的应用，具有较高的经济价值。
1总体设计该电子式里程表以AT89S51单片机为核心，由系统输入、单片机部分和系统输出组成。
其主要模块有报警装置、键盘输入、光电传感器、显示、单片机以及EEPROM存储器。
其系统组成框图如图1.1所示。
图1.1 系统组成框图单片机控制模块是该作品的重要组成部分。
为了提高单片机的使用效率，以及可以实现在线编程，而采用了AT89C51单片机的升级产品AT89S51单片机。
为保证数据的安全可靠保存并减少作品的成本，以及使系统的结构简单，在里程信息的存储功能上，没有采用常用的并行EEPROM存储器，而采用了新型轿车中广泛使用的串行EEPROM 芯片24C16。
当电源正常供电时给电容器充电，电源掉电时，利用电容器电流将单片机中的数据写入EEPROM中。
