矿渣助磨剂实验报告
矿渣复合水泥助磨剂助磨性能研究
实验进行对 比测试 ， 在试验磨 中粉磨一段时 间， 通过 分析 比表 面积 、 粒径 分布 、 中值粒径 （ ｎ 和强度 ， Ｄ ） 探讨 了对 助磨增 强效 果 的影
响 ， 果 表 明 Ｗ１助 磨 性 能 好 于 三 乙 醇胺 ， 显 好 于 空 白 。 结 明
关键 词 ： 助磨剂； 矿渣粉磨 ； 丙三醇； 三乙醇胺
中 图分 类号 ：Ｑ７ ．６ Ｔ １２４ ３
文献标 识码 ： Ａ
文 章编 号 ：０１ ９７ （０２ ０ — １９ ０ １０ — ６７ ２１）８ ０ １ — ３
Ｒｅ ｅ ｒ ｈ ｏ ｉ ｄ ｎ ｅ ｆ ｒ ａ ｃ ｆＳ ａ ｍｐ ｓｔ ｍｅ ｔＧｒｎ ｉ ｇ Ａｉ ｓ ｓ ａ ｃ ｆＧｒｎ ｉ ｇ Ｐ ｒｏ ｍ ｎ ｅ ｏ ｌ ｇ Ｃｏ ｏ ｉ Ｃｅ ｎ ｉ ｄ ｎ ｄ ｅ
Ａｂｓｒ ｃ ｔ ａ ｔ：Ｔｈ ｏ ｈ ｔ ｅ ｍｏ ｉｉａ ｉｎ ｏ ｌｃ ｒｎ ａ ｄ ｔ ｌ ｅ ｓ ｄｉｍ ｄ ｃ ｌｓ ｌａｅ，ｔｉｔ ａ ｏａ ｎ ｏ ｏ ｄ ｄ ａ ｒ ｕｇ ｈ ｄ ｆｃ ｔ ｆｇ ｙ ｅ ｎ ｗｅｖ ｏ ｕ ｄｏ ｅ ｙ ｕ ｆｔ ｏ ｉ ｒｅｈ ｎ ｌ ｍｉ ｅ ｃ ｍｐ ｕｎ ｅ ｈ ｇ ｆ ｃ ｅ ｔｇ ｉ ｄｉｇ．Ｂｅ ｕ ｅ ｏ ｒｎ ｉ ｇ ａｄ ｅ ｐ ｒｍｅ ｔ ｏ ｉｈ ｅ ｉｎ ｒｎ ｎ ｉ ｓ ｄ ｆ ｒｇ ｄ ｎ ｉ ｘ ｅ ｉ ｉ ｎ ，ｃ ｍｐａ ｅ ｔ ｒｅ ｈ ｎ ｌｍｉ ｅ ａ ｄ ｂ ａ ｋ ｅ ｐ ｒｍｅ ｔｌｔ ｓｓ ｒ ｄ ｗｉｈ ｔｉｔ ａ ｏ ａ ｎ ｎ ｌｎ ｘ ｅ ｉ ｎ ａ ｅ ｔ ， ｔ ｒｎｄ ｎ ｌ ｄ ｆ ｒａ ｐ ｒｏ ｆｔ ．Ｔ ｅ ｉ ｖ ｓｉａ ｉｎ ｗａ ｅｆ ｒ ｄ ｕ ｉ ｈｅａ ａｙ ｉ ｆｔ ｅ ｓ ｅ ｉｉ ｕ ａ ｅ，ｐ ｒｉｌ ｈｅ ｇ ｉ ｉ ｇ ｍｉｌ ｅ ｄ ｏ ｉ ｅ ｏ ｉ ｍｅ ｈ ｎ ｅ ｔｇ ｔｏ ｓｐ ｒｏ ｍｅ ｓｎｇｔ ｎ ｌ ｓｓｏ ｈ ｐ ｃｆｃｓ ｒ ｃ ｆ ａｔｃｅ

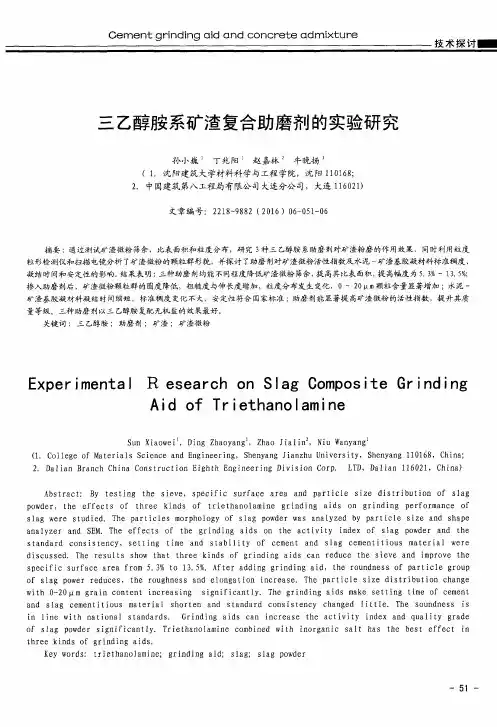

三乙醇胺系矿渣复合助磨剂的实验研究
ｌｊ前我 国还 没有 制 定相 应 的国家 标准 ，粉 磨企 业 大多
２． Ｄａｌｉａｎ Ｂｒａｎｃｈ Ｃｈｉｎａ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｅｉｇｈｔｈ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｉｖｉ ｓｉｏｎ Ｃｏｒｐ． ＬＴＤ， ／）ａｌｉａｎ １１６０２１， Ｃｈｉｎａ）
Ａｂｓｔ ｒａｃｔ： Ｂｙ ｔｅｓｔｉｎｇ ｔｈｅ ｓｉｅｖｅ， ｓｐｅｃｉｆｉｃ ｓｕｒｆａｃｅ ａｒｅａ ａｎｄ ｐａｒｔｉｃ１ｅ ｓｉｚｅ ｄｉ ｓｔｒｉｂｕｔｉｏｎ ｏｆ ｓ１ａｇ ｐｏｗｄｅｒ． ｔｈｅ ｅｆｆｅｃｔ ｓ ｏｆ ｔｈｒｅｅ ｋｉｎｄｓ ｏｆ ｔ ｒｉｅｔｈａｎｏｌａｍｉｎｅ ｇｒｉｎｄｉｎｇ ａｉｄｓ ｏｎ ｇｒｉｎｄｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｓｌａｇ ｗｅｒｅ ｓｔｕｄｉｅｄ． Ｔｈｅ ｐａｒｔｉｃｌｅｓ ｍｏｒｐｈｏｌｏｇｙ ｏｆ ｓ１ａｇ ｐｏｗｄｅｒ ｗａｓ ａｎａｌｙｚｅｄ ｂｙ ｐａｒｔｉｃ１ｅ ｓｉｚｅ ａｎｄ ｓｈａｐｅ ａｎａｌｙｚｅｒ ａｎｄ ＳＥＭ． Ｔｈｅ ｅｆｆｅｃｔ ｓ ｏｆ ｔｈｅ ｇｒｉｎｄｉｎｇ ａｉｄｓ ｏｎ ｔｈｅ ａｃｔｉｖｉｔｙ ｉｎｄｅｘ ｏｆ ｓ１ａｇ ｐｏｗｄｅｒ ａｎｄ ｔｈｅ ｓｔａｎｄａｒｄ ｃｏｎｓｉ ｓｔｅｎｃｙ， ｓｅｔｔｉｎｇ ｔｉｍｅ ａｎｄ ｓｔａｂｉｌｉｔＹ ｏｆ ｃｅｍｅｎｔ ａｎｄ ｓ１ａｇ ｃｅｍｅｎｔｉｔｉＯＵＳ ｍａｔｅｒｉａ１ ｗｅｒｅ ｄｉ ｓＣＵＳ ｓｅｄ． Ｔｈｅ ｒｅｓｕ１ｔ ｓ ｓｈｏｗ ｔｈａｔ ｔｈｒｅｅ ｋｉｎｄｓ ｏｆ ｇｒｉｎｄｉｎｇ ａｉｄｓ ｃａｎ ｒｅｄｕｃｅ ｔｈｅ ｓｉｅｖｅ ａｎｄ ｉｍｐｒｏｖｅ ｔｈｅ ｓｐｅｃｉｆｉｃ ｓｕｒｆａｃｅ ａｒｅａ ｆｒｏｍ ５．３％ ｔｏ １ ３．５％． Ａｆｔｅｒ ａｄｄｉｎｇ ｇｒｉｎｄｉｎｇ ａｉｄ， ｔｈｅ ｒｏｕｎｄｎｅｓ ｓ ｏｆ ｐａｒｔｉｃｌｅ ｇｒｏｕｐ ｏｆ ｓｌａｇ ｐｏｗｅｒ ｒｅｄｕｃｅｓ， ｔｈｅ ｒｏｕｇｈｎｅｓ ｓ ａｎｄ ｅｌｏｎｇａｔｉｏｎ ｉｎｃｒｅａｓｅ． Ｔｈｅ ｐａｒｔｉｃｌｅ ｓｉｚｅ ｄｉ ｓｔｒｉｂｕｔｉｏｎ ｃｈａｎｇｅ ｗｉｔｈ ０—２０ ｕｍ ｇｒａｉｎ ｃｏｎｔｅｎｔ ｉｎｃｒｅａｓｉｎｇ ｓｉｇｎｉｆｉｃａｎｔｌｙ． Ｔｈｅ ｇｒｉｎｄｉｎｇ ａｉｄｓ ｍａｋｅ ｓｅｔｔｉｎｇ ｔｉｍｅ ｏｆ ｃｅｍｅｎｔ ａｎｄ ｓ１ａｇ ｃｅｍｅｎｔｉｔｉＯＵＳ ｍａｔｅｒｉａｌ ｓｈｏｒｔｅｎ ａｎｄ ｓｔａｎｄａｒｄ ｃｏｎｓｉ ｓｔｅｎｃｙ ｃｈａｎｇｅｄ ｌｉｔｔｌｅ． Ｔｈｅ ｓｏｕｎｄｎｅｓ ｓ ｉ ｓ ｉｎ ｌｉｎｅ ｗｉｔｈ ｎａｔｉｏｎａ１ ｓｔａｎｄａｒｄｓ． Ｇｒｉｎｄｉｎｇ ａｉｄｓ ｃａｎ ｉｎｃｒｅａ ｓｅ ｔｈｅ ａｃｔｉｖｉｔｙ ｉｎｄｅｘ ａｎｄ ｑｕａ１ｉｔｙ ｇｒａｄｅ ｏｆ ｓｌａｇ ｐｏｗｄｅｒ ｓｉｇｎｉｆｉｃａｎｔｌｙ． Ｔｒｉｅｔｈａｎｏｌａｍｉｎｅ ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｉｎｏｒｇａｎｉｃ ｓａｌｔ ｈａｓ ｔｈｅ ｂｅｓｔ ｅｆｆｅｃｔ ｉｎ ｔｈｒｅｅ ｋｉｎｄｓ ｏｆ ｇｒｉｎｄｉｎｇ ａｉｄｓ．
三乙醇胺用作矿渣水泥助磨剂的试验研究
熟 料 石 膏 矿 渣
Ｏ ７ ２ ． ６ ．ｌ １ ６ ２．８ ０８ ０３ ．６ Ｏ ５ ．４ ３． ２２
３ ３ ．６ ００４ ． ５ １． １ ５ ７
３ １ ．５ ｊ Ｏ ６ ．Ｏ
ＣＯ ａ ＭＯ ｇ ６．９ ５ ６ ２ ６ ．３ ３．７ ００９ ２ ４ ． ４ ３．５ ６ ８ ９９ ．
为研 究 不 同掺 量三 乙醇胺 的助磨 效果 ，试验 设
定０ ０％ ． ２ 、０ ０ ％ ． ４ 、０ ０ ％ ． １ 、０ ０ ％ ． ３ 、０ ０ ％ ． ５ 五组掺 量，
准试 验小 磨 中粉 磨 ，选 择 同一个 小磨 并保持 磨球 磨 锻 级配 不变 粉磨４ ｍ ｎ ２ ｉ 。出磨水 泥用 ６ 方孔 筛 、 ｍ ｕ Ｆ Ｔ ９ 自动 比表 面积 测定仪进行细度 测试 。并进行 Ｂ一 全 水 泥胶砂 强度 试验 。水 泥细度 测试 依据 Ｇ ／ １ ４ ＢＴ ３５ 《 水泥细 度检测 方法 》 ；水泥 比表 面积 测定 依据 ：
时，０ ０ｍ ，余较 空白样 下降ｌ ． ％ ． ８ｍ ￣ ５ ４ ，比表 面积较 空白样增￣ ９ ｋ ，３抗压 强度较 空白样增加 １９ Ｍ ａ ８ 抗压 强度较 空 ） ｍ／ ｇ ｄ ｇ ． ２ Ｐ ，２ ｄ 白样增加２ ７ Ｍ ａ ． ５Ｐ 。助磨和增强效果显著。
关键 词 ： 水 泥 助 磨 剂 Ｔ Ａ Ｅ
键 技术 。然而 ，发达 国家助磨剂使用 率为９ ％ ８ 以上，
２ 原材 料 及试 验 方 法
２ １ 原 材 料 ．
试验用 水泥 熟料 、矿 渣 、石 膏均取 自葛洲 坝股
份有 限公司水泥分公 司，原材 料化学成分 见表 １ 。试
磨细矿渣在混凝土中的应用试验
我公 司于 ２ ０ 年在漳 州水泥厂内 ， ０２ 利用原水泥厂 的生料 制 备系统 ， 改建成磨细矿渣生产线 ， 磨细矿渣作为混、 ｌ － 一种掺合 料 ， 不但 可 以大 幅降低混 凝土成
本， 而且能有效利用矿渣资 源， 解决环保问题 ； 同时 ， 以提高 可 混凝土的力学性能 ， 水化 温峰小且延迟 、 使 体积稳定性好等特
维普资讯
●试验研究
足 遘 村
２）年 （６ ／
磨细矿渣在混凝土 中的应用试 验
黄德 山 （ 建水泥股份 有限公 司 ， 建 福 福
摘 要
福 州 ３ ０Ｏ ） ５ Ｏ １
通过 试 验 得 出 的数 据 ， 合 实践 总 结说 明磨 细矿 渣 对 混 凝 土 性 能 的 影 响 情 况 。 结
Ｇ ／ ８ ３ — ０ ２国 家 标 准 ，磨 细 矿 渣 作 为 矿 物 外 加 剂 的 一 ＢＴ１７６ ２０
捣 ， 落Ｊ ｉ 埘 －火减小 ， ＇ｔ Ｉ Ｆ 无泌水现象 ， 特别对和易性偏差的水泥 ，
Ｊ 人Ｉ ｆｌ ｉ ． 善 效 果 明 显 。 Ｈ ？ ＇ ，Ｊ 改 １ ￣ｌ ｒ ｔ ．
（） ４ 与普迎 凝土相 比掺磨 细矿渣混 凝土 ， 水化 热降低 ， 隙嶂 减少 ． 惭 度增 加 ， 渗性能 提高 ， 抗 干燥收缩 和徐变值
较 低 ． 久， 离。 耐 抛 （） ５ 除了用于高强高性能混凝土工程外 、 磨细矿渣非常适 宜用于大体积混凝土工程 、 高抗渗的混凝土工程 、 海工工程等 。
第３ （ 第９期） 期总 ３
３ 总 结
足 避 村
试 验研究 ■
有不 同程度 的提 高（ １％）早期强度稍有影 响， 约 ０ ， 但后期强度
增加明显 ； 随着磨细矿渣掺量的增加 ， 强度 的提高逐渐减缓 。
助磨剂实验
富源粉磨
3天抗 7天抗 28天抗 3天差 7天差 28天 压比 压比 压比 值 值 差值
57.7% 69.2% 58.1% 74.8% 57.2% 74.8% 55.0% 72.7% 55.4% 72.7% 0.4% 0.5% 2.7% 2.3% 5.6% 5.6% 3.5% 3.5%
33 63.8% 83.0% 73.6% 92.3% 74.4% 89.1% 70.5% 88.5% 69.6% 89.4% 9.8% 9.3% 26.2 28.3 27.5 28.4 27.9 79.4% 85.8% 83.3% 86.1% 84.5% 6.4% 3.9% 6.7% 5.1%
22.2 12.8 3.2% -1.8% -1.7 2.3% -0.3% -0.3 1.8% -2.3% -2.3 -3.3% -2.9% -2.9 12.9 12.7 12.2 12.3
34.1 23.6 25.5 25.5 24.8 24.8
22.7 14.5 4.1% 3.6% 6.0% 3.5% -4.8 -0.5 -2.2 -0.7 16.7 16.9 16.0 15.8
21.73 31.1 13.93 23.5 26 15.37 26 26.6 25.8 75.6% 83.6% 83.6% 85.5% 82.0% 8.0% 8.0% 9.9% 6.4%
+0.45g；
10.6% 6.1% 6.7% 5.8% 5.5% 6.4%
1、实验配比：水泥+矿粉+助磨剂 = 50%+50%+2.0/千 = 225g+225g+0.45g； 助磨剂掺量：A、B、C、D都是2.0/千。
厂家
28天 3天抗 7天抗 28天抗 3天差 7天差 28天 3天压 7天压 压比 压比 压比 值 压 值 差值 31.6 23.6 23.9 25.4 23.8 23.3 74.6% 75.6% 80.4% 75.3% 73.8% 1.0% 5.8% 0.7% -0.8%
矿渣粉磨用助磨剂的试验研究
２．１ 助磨剂 浓 度和掺 量 的确定
参 考 文献 ［１］，确 定试 验 所 用 ５种 助磨 剂 的浓
度 均 为 ３０％ ，各助磨 剂 的掺量 见表 １。
表 １ 矿渣助磨 剂掺量
％
丙三醇 三乙醇胺 硬脂酸钠 硬脂酸 木质素磺酸钠
０．０４
０．０６
Ｏ．Ｏ７
０．０７
Ｏ．０５
摘 要 ：对用 于 生 产 矿 渣 水 泥 的 矿 渣 进 行 粉 磨 ，以 丙 三 醇 、三 乙醇胺 、硬脂 酸钠 、硬脂 酸、木质素磺 酸钠 为助 磨剂 ，系 统地 研究 了在不 同粉磨 时间段各 助磨 剂 对矿 渣颗 粒 比表 面积 、 ４５ ｍ和 ８０ Ｉ．Ｌｍ筛余 、所配 制水 泥 ３ ｄ和 ７ ｄ强度及 粒度 分 布 的影 响，找 出了对矿渣助磨效果 良好 的助磨 剂。试 验结果 表 明，丙三醇对矿渣粗颗 粒 的助 磨效果 较好 ，提 高 了所 配制 水泥 的早期强度 ；硬脂酸对矿渣细颗粒 的助磨效果较好 ，主要 表现在降低 ４５ Ｉｘｍ和 ８０ Ｉｘｍ筛余量以及 改善颗粒级配方面。 关键词 ：矿渣 ；助磨 剂；筛余 ；比表 面积 ；强度 ；粒径分布 中图分类 号 ：ＴＱ １７２．４ 文献标识码 ：Ａ
引 言
１．１ 原材 料 本试 验所 用矿渣 均 由 山西 智海 集 团水泥 公 司提
供 ，密 度为 ２．９２ ｇ／ｃｍ。。所 选 助磨 剂 为 ：丙 三醇 、三 乙醇胺 、硬脂酸钠 、硬脂酸、木质素磺酸钠 ，其 中硬脂 酸为化学纯 ，其余均为分析纯。 １．２ 试 验仪器
本试 验所 用仪 器 为 ：ＹＸ一３０５型水 泥 原料 易 磨 性试 验 机 ；ＦＡ２１０４型电子 分析 天平 ；ＦＢＴ一５型 全 自 动 比表 面积测 定仪 ；ＦＹＳ一１５０型水 泥细度 负 压 筛析 仪 ；１０１一型电热鼓风干燥箱 ；ＢＴ一１５００型粒度分析 仪 ；ＴＺＡ一３００型 电液式 抗折 抗压 试验 机 。
矿渣助磨剂的应用
矿渣助磨剂的研究及应用
胡东杰
摘 要 矿渣助磨剂在矿渣粉磨过程中可以降低磨粉的表面能，克服磨粉间的吸引力，减小粉
碎阻力，提高磨粉的流动性，从而降低磨机功耗，提高粉磨效率。根据物料特性和磨机系统 的不同，专用型助磨剂往往能发挥更好的作用效果。水泥企业在采用助磨剂时，要注意助磨 剂对水泥性能的长期影响和环保性能。 关键词 矿渣助磨剂 粉磨效率 应用 环保
表3
助磨 剂 掺入 量% — 0.03 — 0.03 掺 掺 — — — — 掺 掺 萘系缓 凝高效 减水剂 0min 210 207 246 235 30min 197 193 238 230 60min 189 190 210 211 260 260 260 260
掺加矿渣助磨剂 HGA260 的水泥与高效减水剂的适应性及混凝土工作性能和强度
表 6 混凝土碳化试验结果 类别 未掺加助磨剂 掺加矿渣助磨剂 平均碳化深度（mm） 3d 5.99 5.59 7d 8.53 8.65 14d 10.40 10.10
3
28d 15.58 15.15
表 7 混凝土氯离子含量检测（每立方米混凝土所含氯离子重 kg/m ） 检测次数 试样编号 混凝土试样 1 含矿渣助磨剂 HGA260 混凝土试样 1 混凝土试样 2 含矿渣助磨剂 HGA260 混凝土试样 2 0.016 0.016 0.015 0.015 0.014 0.014 0.013 0.013 0.015 0.015 0.014 0.014 0.015 0.015 0.014 0.014 第一次 第二次 第三次 平均 kg/m
加H G A 2 6 0 ( P S 4 2 . 5 ) 空白 ( 矿粉 )
图 2 矿渣助磨剂在∮2.2×6.5m 磨上的效果
三乙醇胺_丙三醇和木钙做矿渣助磨剂的试验研究
-1-
三乙醇胺、丙三醇和木钙做矿渣助磨剂的试验研究
杨文玲 1，王玉江 2，张战营 3，文九巴 1，赵洪义 4 （1.河南科技大学 材料科学与工程学院，河南 洛阳 471003；2.洛阳理工学院，河南 洛阳 471023；
3.河南理工大学，河南 焦作 454000；4.山东宏艺科技有限公司，山东 临沂 276034）
36.43 (0.02)
36.44 (0.01)
36.47 (-0.02)
玻璃板 35.93g+ 三乙醇胺 1.2g
37.08 (0.05)
37.04 (0.09)
37.10 （0.03)
37.07 (0.06)
玻璃板 34.65g+ 丙三醇 1.2g
35.57 (0.28)
35.80 (0.05)
由于三乙醇胺和丙三醇价格昂贵，综合考虑助磨 效果和经济成本后， 确定最佳掺量三乙醇胺 为 0.06%，丙三醇为 0.04%，木钙为 0.1%。 2.1.3 颗粒分布
表 2 是三种助磨剂在最佳掺量下分别粉 磨 15min 和 30min 矿渣粉的颗粒分布。
从表 2 可以看出，加助磨剂后都不同程度地增大 了对水泥强度起作用的 3～30μm 颗粒的含量。 在粉 磨 15min 时， 与样品 1 相比，3～30μm 颗粒含量增加 最 多 的 是 掺 加 0.06%的 三 乙 醇 胺 ； 而 在 粉 磨 30min
试验期间小磨的钢球、钢段的填充量和级配保持 不 变 。 筛 余 测 定 用 80μm 和 45μm 的 方 孔 筛 以 及 FSY150-A 型负压筛析仪，依据 GB/T 1345—2005；勃 氏比表面积测定采用 DBT-127 型勃氏透气比表面积 仪，依据 GB/T 8074—2008；水泥标准稠度用水量、凝 结时间、安定性测定依据 GB/T1346—2001；水泥胶砂 强度依据 GB/T17671—1999；粒度分布采用 JL-1166 激光粒度分析仪测定。
矿渣助磨剂研究
试其 水泥 标准 筛筛余 和 比表 面积 （ 见表 ２ 。 ） 根据表 ２试验结果 可知 ．矿渣 由于 自身质地较为坚硬 ． 所 以其粉磨效果不佳 ． 要想获得较理想细度 的矿粉 ． 粉磨 时间
较 长 （ｈ 。 因此 ， 时 费 力 ， 能耗 较 大 。 １） 费 且
性 剂分子并 形成吸附层后更容易扩展 ． 防止裂缝 的愈合 ： 同时
间 内有一 定 助 磨效 果 。 。
＋
■一 三 乙醇 胺
但在试验掺量条件下 ， 三。
相对于空 白样 品提高作
用不大。而三乙醇胺＋ Ａ ，
～
＋
三乙醇胺＋ Ａ 三 乙醇胺＋ Ｂ
值
＋
嚣
—
三乙醇胺． Ａ
三 乙 醇胺 ＋ Ｂ
和三乙醇胺＋ 试样试验 蓉 Ｂ
结 果 也 不 理 想 。甚 至 在
ＧＲＩ ＮＤＩ ＡＩ 助磨 剂研 究 ＮＧ Ｄ
霆
李 晓 ，于红梅 ，闫 新
（． 阳建筑大学 ， 阳 ｌ０ ６ ； ． １ 沈 沈 １ １ ８ ２沈阳兴北 商品混凝 土有限公司 ， 阳 ２ ０ ） 沈 １ １４ １
矿渣 经微 细 粉磨后 具有 很 高活性 ．Ｊ已被广 泛用 作混 【 ｌ
助磨剂 吸附在 颗粒表 面上 能平衡 因粉 碎而 产生 的不饱 和价
键． 防止 颗 粒 再 度 聚 结 ， 而加 剧 了粉 碎 过 程 的进 行 。 从 总 之 ． 乙 醇 胺 和 有 机 醇 类 、 酸 盐 复 合 ， 乙 醇 胺 和 三 磷 三
聚羧 酸盐 、 机 醇复 合后 对 矿渣 的 助磨 效果 最 佳 。其 中三 有
表 面积提高 了 ５ ． 和三 乙醇胺 ＋ ５ ％） ８ Ｅ掺 ０ ３ ． ％试样 （ ０ 比同粉磨 时间下空 白试验的 比表面积提高 了５ Ｉ 粉 磨效 果达 到甚至 ３ ％） ４
矿渣复合助磨剂的实验研究
Ｙ ｎ ｕｈ ｉ ｕＳ ｕ ｕ （ｈ ｍ ｓｙＤ ｐ ｒ ｅ ｔＳａ ｇａ Ｕ ｉｅｓｙ Ｓ ａｇ ａ ２ ０４ ， ｈｎ） ａ ｇ Ｒ ｉａ， ｈ ｈ ａＣ ｅ ｉｒ ｅ ａ ｍ ｎ， ｈ ｎｈ ｉ ｎｖｒｉ ， ｈ ｎｈ ｉ ０ ４ ４ Ｃ ｉａ Ｙ ｔ ｔ ｔ
Ａｂ ｔａ ｔ Ｕｎ ｅ ｈ ａ ｏ ｄｔ ｎ ｓ ｄｅ ｎｔｅａｄｎ — ｒ ｄｎ ｆ ｃｓｏ ｅ ｅａ ｉｄ ｆｃ ｍｐ ｓｔ ｒｎ ｉｇａｄ ｏｓａ １ ｅ ｓｒ ｃ： ｄ ｒｔｅｓｍｅｃ ｎ ｉｏ ， ｔ ｉｄｏ ｈ ｉｉｇ ｇ ｎ ｉｇｅｆ ｔ ｆｓｖ ｒｌｋｎ ｓｏ ｏ ｏ ｉ ｇｉｄｎ ｉｓｔ ｌｇ（ｋ ｉ ｕ ｉ ｅ ｅ ｉ
ｐ ｒ ｄ ｗ ｔ ｈ ｔｏ ｈ ｒｎ ｉ ｇ ｓ ｇ ｗｉ ｏ ｔ ｒｎ ｉ ｇ ａｄ Ｔ ｅ ｎ ｌｚ ｄ ｔ ｅ ａ ｏ ｅ ｇ ｎ ｉ ｇ ｓ ｍｐ ｅ ｙ Ｉ ｇ ｎ ｌ ｓｓａ ｄ Ｓ ａｅ ｉ ｔ ａ ｆ ｅ ｇ ｄ ｎ ｌ ｔ ｕ ｉ ｄ ｎ ｉ ． ｈ ｎ ａ ａ ｙ ｅ ｈ ｂ ｖ ｒ ｄ ｎ ａ ｌ ｓｂ ｍａ ｅ ａ ａ ｙ ｉ ｎ ＥＭ． ｕ — ｈ ｔ ｉ ａ ｈ ｇ ｉ Ｆ ｒ ｔ ｅ ｍｏ ｅ ｓｕ ｉｄ ｔ ｅ ｅｆｃ ｓｏ ｉｔ ａ ｏａ ｎ ｅ ｉｓ ｃ ｍｐ ｓｔ ｒｎ ｉ ｇ ａｄ ｎ ｗａｅ ｅ ｕ ｒ ｍｅ ｔｏ ｏ ｍａ ｏ ｓｓｅ ｃ ， ｅ ｔ ｇ ｔ ｈ ｒ ｒ ， ｔ ｄ ｅ ｈ ｆ ｔ ｆｔ ｅ ｈ ｎ ｌｍｉｅ ｓ ｒ ｏ ｏ ｉ ｇ ｉ ｄ ｎ ｉ ｓｏ ｔｒｒ ｑ ｉ ｅ ｒ ｅ ｅ ｅ ｎ ｆ ｒ ｌｃ ｎ ｉｔ ｎ ｙ ｓ ｔ ｎ ｉ ｎ ｉ ｍｅ
ｔｅ ａｏ ｍｉｅａｄｉｏｇｎｃｓｌ， ａ ｄｍ ａｕａ ｄｔｅｓｅ ｉｃａｅｓｏ ｉ ｉｇｓ ｇｗｔ ｒ ｄｎ ｉｓｅｅ ａ ｏ ｒａｄＣＢ— ｒ ｔ ｎｌ ｎ ｎ ｎｒａ ｉ ａ ） ｎ ｅｓｒｔ ｐ ｃｉ ｒａ ｆ ｒ ｄｎ ａ ｉ ｇｉ ｉｇａ ｖｒ ｈ ｌｈｕ ｎ Ｏ ｉｈ ａ ｔ ｅ ｈ ｆ ｇｎ ｌ ｈ ｎ ｄ ｅ ｍｅ ｔｓ ｓｅ ｎ ｔ ｎ ｔ ｔｓａ — ｅ ｎ ｙ ｔｍ． Ｔ ｅ ｒ ｓ ｌ ｈ ｗ ｔ ａ ｈ ｏ ｏ ｉ ｒｎ ｉ ｇ ａｄ ｏ ｎ ａ ｏ ｔ ｅ ｐ ｒ ｒ ｎ ｅ ｏ ｌｇ ｃ ｍｅ ｔ ｒ ｈ ｅ ｕ ｔ ｓ ｏ ｈ ｔｔ ｅｃ ｍｐ ｓｔ ｇ ｉ ｄ ｎ ｉ ｓｄ ｏ ｈ ｒ ｔ ｈ ｅ ｏ ｍａ ｃ ｆｓ — ｅ ｎ ｓ ｅ ｍ ｆ ａ
助磨剂对高炉矿渣的粉磨及性能的影响
Ａｂｓ ｒ ｔ Ｅｆｅ ｔｏ ｖ ｉｄ ｆｇｉｄｉ ｉｓｏ ｒｎ ｉ ｅ ｏｍａ ｃ ｆ ｓａ ｓ ｔ ｉｄ ｂ ｅｅ ｉｉ ｐ ｃｆｃ ｓ ｒａ ｅ ａｅ ｓｅ ｅ ｔａｃ ： ｆ ｃ ｆｆ ｅ ｋ ｎ ｓ ｏ ｒ ｎｇ ａｄ ｎ ｇｉｄｎｇ ｐ ｒ ｒ ｎ ｅ ｏ ｌｇ ｗａ ｓ ｉ ｎ ｆ ｕｄｅ ｙ ｄ ｔｒ ｎｎｇ ｓ ｅ ｉ ｕ ｆｃ ｒａ，ｉｖ ｍ ｉ ｏ ｒｓｚ ， ａｔｃｅｓｚ ｉｔ ｂ ｔｏ Ｔｈ ｍｐ ｃ ｆｇ ｉ ｉｇａｄ ｎｔ ｅ ｏｍ ａ ｃ ｆｓａ ｓａｓ ｔｄ ｅ ． ｅｒ ｓｌｓｓ ｏ ｔ ａ ｌ ｇｉｄｎｇａｄ ｖｅ－ｉｅ ｐ ｒｉｌ ｉｅｄｓｒ ｕｉｎ． ｅｉ ａ ｔ ｉ ｏ ｒ ｎｄｎ ｉｓｏ ｐ ｒ ｒ ｎ ｅｏ ｌｇｗａ ｌｏｓ ｉｄＴｈ ｅｕｔ ｈ ｗ ｈ ｔ ｌ ｒｎ ｉ ｉｓ ｈｅ ｆ ｕ ａ
ｏ ｍｐｅ ｉ ｒ ｄｎ ｉｓ ｅｒａｅ ｄｔｅｗ ｔ ｑ ｉ ｍｅｔｎ ｒａｅ ．ｈ ｃｉｉ ｄｘｏ ｍｐｅｗｉ ．２ ｍｏ ｉｅ ｏｙｏ ｓｉ— ｆ ａ ｌ ｗｔ ｇｉ ｉｇａｄ ｃｅｓｄａ ａｅ ｒ ｕｒ ｎ ｃｅｓｄＴ ｅ ｔ ｔ ｉ ｅ ｆａ ｌ ｔ ００ ％ ｓ ｓ ｈ ｎ ｄ ｎ ｈ ｒｅ ｅ ｉ ａ ｖｙｎ ｓ ｈ ｄｆ ｄｐ ｌｌｌ ｉ ｗａ ｎ
ｂ Ｓａ ｅ Ｌ ｂｒｔｒ ｆ ｔ ｉｌＯｒ ｎｅ ｈｍｉ ｌ ｎ ｉｅｒ ｇＮａｊ ｇＵ ｉｅｓｙ ｆ ｅｈ ｏｏｙ， ｎｉｇ２０ ０ ， ｈｎ ） ． ｔｅＫ ｙ ａ ｏａｏｙｏ Ｍａｅ ａｓ ｉ ｔｄＣ ｅ ｃ Ｅ ｇｎｅｉ ， ｎｉ ｎｖ ｒ ｔｏ Ｔ ｃｎ ｌｇ Ｎａｊｎ １０ ９ Ｃ ｉａ ｔ ｒ — ｅ ａ ｎ ｎ ｉ
流动度 等性能的影 响。 结果 表明 ： 剂对 矿粉的粉 磨均有一定 的助磨 作用 ， 助磨 使矿粉的颗粒分布呈宽化分布 ，３ ． 和 ＞０ｐ ＜ ｍ ｐ ６ ｍ颗粒数量 －
矿渣助磨剂的研究及应用
表 １ 矿 渣 助 磨 － Ｈ ２ ０ ４ ．ｘ Ｏ５ ￣ ＧＡ ６ ＂， ４ ｌ ．ｍ Ｊ Ｅ ２
果 裂纹继 续扩 展 。 就产 生新 表面 ， 表 面 自由能 增加 。 使
当颗粒受 力作 用 ． 由于 弹性 变形 而积 聚 的 弹性变 形 能
Ｐ・４ ． 空 白 ￥ ２５ 无 ３Ｏ ５ １ ． ４６ ２ ． ６８ ４ ． ９Ｏ ． ０Ｏ ． ４８
３ ７１ ３２ ５ １ ０ ９． ５２ ． ２ ． ７６ ３８ ． ５． １１ Ｐ・ ４ ５ ￥ ２． ＨＧＡ２ Ｏ ６ ＯＯ ．３ Ｐ・ ４ ５ Ｓ ２． ＨＧＡ２ ０ ６ Ｏｏ ．３
４０ ４
１． ４Ｏ
式 中 ： 一 材 料 的断裂 强度 ， ａ ＭＰ ； Ｅ一 杨 氏弹性模 量 ． ａ ＭＰ ：
一
表 ２ 矿 渣助 磨 剂 Ｈ Ａ ６ Ｇ ２ ０在 ４ ．ｘ ．ｍ ， ２ ６５ ２
闭路 水 泥 磨 上 的 使 用 效 果
固体 的 比表 面 能 ，ｒ／ ； ｅｇｃ ｍ
纹 的扩展 ． 高物料 的易 碎性 。 提
＝
Ｐ・ ３ ５ Ｓ ２． ＨＧＡ２ ０ ６ Ｏ０ ．３ Ｐ・ ３ ５ ￥ ２． ＨＧＡ２ ６０ ＯＯ ．３
矿 渣 单 独 粉 磨
空 白
无
４０ ３
１． ２Ｏ
＼ ／ （ 厂
矿 渣 单 独 粉 磨 ＨＧＡ ６ Ｏｏ ２０ ．３
维普资讯
剂 的存在而被 中和了 ． 这样 因结块 对
NAC-A型助磨剂试验报告
NAC—A型粉体助磨剂水泥大磨试验报告自去年6月21日我们组织进行了运城汇瑞建材有限公司NAC—D粉体助磨剂水泥大磨试验不成功后。
经厂家多方要求，我们于2013年3月9日晚23:00—10日下午16:00进行了NAC—A型粉体助磨剂大磨试验。
特将试验情况报告如下：试验方案与结果如下：方案一：水泥配料方案：熟料：42%；矿渣：49.5%；石膏：4%；石灰石：4%；添加0.5%NAC—A粉体助磨剂；时间：晚23：00—次日下午16：00；出磨水泥入库：1库；设计台时：16吨/小时。
同期，旧的水泥配料方案为：熟料：47%；矿渣：45%；石膏：4%；石灰石：4%；添加万分之4液体助磨剂，台时：16吨/小时。
生产控制试验项目：1、每小时做0.08mm筛细度试验；同时取样1Kg；2、每小时做0.045mm筛细度试验；3、每2小时做比表面积试验；试验结果：晚23:00—早8:000.08mm筛细度：3.30.045mm筛细度：19.4比表面积：333㎡/kg初凝时间：197min终凝时间：248min水泥强度：3d 抗折：4.1MPa ，3d 抗压15.7 MPa28d抗折：9.0MPa ，28d抗压38.9 MPa早8:00—午16:000.08mm筛细度：3.60.045mm筛细度：19.4比表面积：333㎡/kg初凝时间：200min终凝时间：263min水泥强度：3d 抗折：4.0MPa ，3d 抗压16.1MPa28d抗折：8.8MPa ，28d抗压39.2 MPa水泥中Cl－含量：0.024实际台时：16吨/小时同期，旧的水泥配料方案出磨水泥检验数据为：3月7日生产出磨水泥：0.08mm筛细度：3.30.045mm筛细度：18.5比表面积：320㎡/kg初凝时间：199min终凝时间：272min水泥强度：3d 抗折：3.4MPa ，3d 抗压13.2MPa28d抗折：7.5MPa ，28d抗压38.8MPa实际台时：16吨/小时。
几种助磨剂对矿渣助磨效果的研究
试验 所 用 助磨 剂 为 ： 三 乙醇 胺 （ 分 析纯 ） 、 油 酸 （ 分 析纯 ） 、 非 离 子 表面 活 性 剂 （ 分析纯 ） 、 木 质 素 磺 酸钙 、 十六 烷基 三 甲基溴 化铵 。
１ ． ２ 试 验仪 器
矿渣化学组成的 ９ ０ ％以上。出渣温度越高、 冷却速 度越快 ， 则矿渣的玻璃化程度越高 ， 其潜在化学能越 大， 活性也越高 。自从 １ ８ ６ ２年德 国人发现水淬粒化 高炉矿渣具有潜在活性后 ， 矿渣长期作为水泥混合 材使用 ｊ 。磨 细矿 渣单独调水 时， 硬化极为缓 慢 ， 强度也很低 ， 但是掺入水泥中却具有很高的强度 ， 其
要： 将矿渣在标准试 验磨机 内进行粉 磨 ， 通过加 入不 同
种 类、 不 同掺量 的助磨剂 ， 每 隔一定 时间取样 测定 比表面积 ， 比较不 同助磨剂对矿 渣的助磨 效果 ， 选 出助磨效果 比较好 的 助磨 剂 ， 并得到合适 的助磨剂加入量。 关键词 ： 矿渣 ； 助磨 剂； 助磨效果 中图分 类号 ： Ｔ Ｑ １ ７ ２ ． ４ 文献标识码 ： Ａ
量为 ３ ０ ％ ～４ ０ ％、 Ｓ ｉ Ｏ ２ 含 量为 ３ ５ ％ ～３ ８ ％、 Ａ １ ２ Ｏ ３
渣， 其化学成分 由太 钢技术 中心检测试验研究所提 供（ 见表 １ ） 。
表 １ 矿渣的化学成分 ％
ｌ 项 目 烧 失 量 Ｃ ａ Ｏ Ｓ ｉ Ｏ ２ Ｆ ｅ ２ ０ ３ Ａ １ ２ ０ ３ Ｍ ｇ ｏ Ｍ ｎ Ｏ ∑
种掺量 的助磨剂分别用 １ ０ ０ ｍ ｌ 蒸馏水溶解 ， 然后加
入 到矿渣 中进行 粉磨 ， 用 数显 程控器 设定 粉磨 时 间 ，
大 。矿渣的易磨性较差 ， 与熟料共 同粉磨时矿渣不 易磨细 ， 因而也使得矿渣的活性得不到充分发挥 ， 从
一种新型复合矿渣助磨剂的实验研究
（Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍ ａ ｔ ｅ ｒ ｉ ａ １ ｓ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ，Ｓ ｏ ｕ ｔ ｈ ｗ ｅ ｓ ｔ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ
．
ｅｆ ｆｅ ｃｔ ｏ ｆ ｔ ｈ ｅ ｍｏ ｄｉ ｆｉ ｅｄ ｇ１ ｙ ｃｅｒ ｏ１ ｗｉ ｌ １ ｗｏｒ ｋ ｗｅｌ １ Ｗｈｅ ｎ ｔ ｈ ｅ ｍ ｏ１ ａ ｒ ｒａｔ ｉ ｏ ｏｆ ｍｏ ｄｉ ｆｉ ｅｄ ｇｌ ｙｃｅ ｒ ｏ１ ａ ｎｄ ｓ ｏｄｉ ｕ ｍ ｄ ｏｄ ｅｃ ｖｌ
。
当改性 丙三醇 与十二烷 基磺 酸钠 的摩 尔比为 ４时，得到 的矿渣助磨 剂表现最好。通过对 复合 的矿 渣助磨剂 实验发现 ， 当助磨 剂 掺入 量在 ０ ． ０ ４ ％情况下，对 高掺量矿渣强度以及助磨性 能提 高最佳 ，并通 过 Ｘ Ｒ Ｄ 和Ｓ Ｅ ｂ ｆ 分析 了对 水泥水化 的影 响
摘 要 ：通过对 丙三醇 的改性 实验 ，得到改性 丙三醇再与十二烷基磺酸钠进行 复合得到矿 渣尔比为 １ ： １ ． ４ ，硫酸的用量为 ０ ． ３ ０ ％ ，反应温度 为 ８ ５ ￣ Ｃ，反应时间为 ２ ． ５ ｈ 得到的 改性 丙三醇助磨效果优异
０ 引言
裂纹 的生成 效率 ，同时还可 以中和 断裂界面 电荷 ，阻止
Ｅ ｒ ｄ ｏ ｇ ｄ ｕ等人 ＝ 。 关于矿 渣 粉 磨 磨细粒化 的高炉矿渣存在潜在 的水 硬性，只要激 活 物 料 的 团聚 。结合 Ｋ
．Ｂ ｏ ｕ ｇ ａ ｒ ａ等人 关 于矿渣 细度对 水泥 这种潜在 的水硬性 ，那 么矿 渣与水就会 反应就会得到一 方式 的研 究 ，Ａ
一种新型复合矿渣助磨剂的实验研究
三醇 助磨效果 优异。当改 性丙 三醇 与十二烷基磺酸钠 的摩 尔比为 ４时， 得到的矿渣助磨 剂表现最好 。通过对复合 的矿渣助磨 剂实验发现 ， 当助磨剂掺入量在 ０ ． ０ ４ ％情况下 ， 对高掺量矿渣强 度以及助磨性 能提高最佳 ， 并通过 ＸＲ Ｄ 和Ｓ Ｅ Ｍ分析了对水泥水化的影响。 关键词 ： 水泥助磨剂 ； 三乙醇胺 ； 矿渣水泥 ； 丙 三醇
中图分类号 ： Ｔ Ｑ １ ７ ２ ． ４ ６ ３ 文献标志码 ： Ａ 文章编号 ： １ ０ ０ ８—１ ９ ３ ３ （ ２ ０ １ ３ ） ０ ５— ２ ２ ６— ０ ３
Ｓ ｔ ｕ ｄ ｙ ｏ ｎ ｔ ｈ ｅ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ｏ ｆ ａ ｎ ｅ ｗ ｃ ｏ ｍｐ ｏ ｕ ｎ ｄ ｓ ｌ ａ ｇ ｇ ｒ ｉ ｎ ｄ ｉ ｎ ｇ ａ ｉ ｄ ｓ
摘
要： 通过对丙 三醇 的改 性实验 ， 得到改性丙三醇再与十二烷基磺酸钠进行复合得到 矿渣复合 助磨剂 ， 通过实验
发现， 在丙 三醇与 甲酸的摩尔 比为 １ ： １ ． ４ ， 硫酸 的用 量为 ０ ． ３ ０ ％， 反应温度为 ８ ５ ￣ Ｃ， 反应 时间为 ２ ． ５ ｈ得到 的改性丙
ＹＡＮＧ Ｓ ｈ ｕ ｈ ｕ ａ． Ｗ ＡＮ Ｙｕ ｐ ｉ ｎ ｇ
（ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｉ ｒ ｎ ｇ ， Ｓ ｏ ｕ ｔ ｈ ｗ ｅ ｓ ｔ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ ｃｉ Ｓ ｅ ｎ ｃ ｅ ａ ｎ ｄ
ｉ ｍｐ ａ ｃ ｔ ｏ ｆ ｔ ｈ ｅ ｃ ｅ ｍｅ ｎ ｔ ｈ ｙ ｄ ｒ ａ ｔ ｉ ｏ ｎ ｔ ｈ ｒ ｏ ｕ ｇ ｈ ＸＲＤ ａ ｎ ｄ Ｓ Ｅ Ｍ ｎａ ａ ｌｙ ｓ ｉ ｓ ．
探讨助磨剂对回收率的影响
探讨助磨剂对回收率的影响吉林省白山市板庙子矿石工艺类型为贫硫化物微细粒全氧化含金矿石，矿石中的金矿物粒度极其微细，94.14%的金矿物粒度在0.005mm以下，金矿物的赋存状态以空洞边部及裂隙金为主，占48.83%，其次为粒间金，占29.72%，包裹金占21.45%，矿岩硬度系数6～8，可磨度系数：（与杨家杖子标准矿石比）K=1.24，2012年球磨单耗为3.1kg/t，选冶总回收率为86.26%，随着年处理量的增加，每年的球磨钢球量消耗及电耗也在逐渐增加，而添加一定的助磨剂能通过它对颗粒表面的物理化学作用，发挥力学效能，得以提高物料的易碎性和分散性，从而提高粉磨细度和降低粉磨电耗及球耗，达到降低成本的目的，常用助磨剂有六偏磷酸纳、三乙醇胺、氯化铝、聚丙烯酰胺等，通过对不同助磨剂的磨矿试验找到最佳的助磨剂六偏磷酸纳，进而进一步试验助磨剂对浸出回收率的影响，看是否能在降低球耗及能耗的同时提高回收率。
1 助磨剂选择试验选取选厂当前处理的矿石破碎缩分成700克每袋，磨矿条件与生产流程磨矿条件相近为磨矿浓度67%，一组空白试验及添加各种助磨剂试验，试验结果见表1。
由表1、图1、图2结果能明显地看出六偏磷酸纳有显著效果，以下研究六偏磷酸纳对浸出效果的影响。
图1 磨矿实验结果图2 磨矿实验结果2 六偏磷酸纳对浸出影响试验2.1 试验条件生产上3月份6#带混合样700g，磨矿12分钟、18分钟、24分钟，分别做直浸、预浸、加六偏磷酸钠直浸的平行试验各2组，结束后用细筛测-0.074mm 与-0.045mm含量。
2.2 实验步骤2.2.1 取2012年3月1到2012年3月31日的6#带矿样混匀缩分至每袋700g，约30袋。
2.2.2 取矿样加水调整矿浆浓度为67%，磨矿12分钟，结束后调整矿浆浓度为40%，用石灰调整pH大于11.5，直浸24小时，取4小时、24小时样送化验，分别做磨矿时间12分钟、18分钟、24分钟直浸试验，每次均为两组平行试验。
矿渣专用助磨剂的研究与应用
3) 提高选粉效率 由于助磨剂的加入 ,细小颗 粒不会附聚成团 ,选粉机可以让所有符合成品要求 的细小粒子通过 ,明显提高选粉效率 。
4) 改善产品性能 为了提高产品在使用过程中 的分散性和流动性 ,加入少量的助磨剂可以起到较 明显的效果 。 1. 2 助磨机理
助磨剂能够强化粉磨 ,作用机理非常复杂 ,尽管 国内外对此进行了大量的研究 ,但是还没有统一的
5) 薄膜假说[5] :由于助磨剂多数是一种表面活 性分子 ,能吸附在细颗粒表面形成一层单分子薄膜 , 避免细颗粒间的聚结以及细颗粒与研磨体和衬板间 的黏糊 。此外 ,粉体颗粒表面吸附一层活性分子后 还可以起着润滑剂的作用 ,降低了颗粒间摩擦力 ,极 大改善粉体的流动性 。
2 国内外研究和应用现状
目前国内外研究和应用的矿渣助磨剂主要是一 些表面活性剂 ,大量实验结果表明[9] ,采用表面活性 剂可以获得良好的效果 ,尤其是阳离子型表面活性
46
剂和非离子型表面活性剂 。研究过程中还发现 ,表 面活性剂中的某些物质 ,在与弱酸合成后 ,对矿渣的 易磨性有明显作用 ,能够较大幅度提高矿渣粉磨的 比表面积 ,以下总结了国内外一些主要矿渣助磨剂 种类 ,以供参考 。 2. 1 国外研究和应用的矿渣助磨剂 1) 三羧酸与有机胺化合物复合类[4]
4) 材料断裂机理学说[1] : 根据材料脆性断裂破 坏的观点 ,裂纹的存在和扩展才会导致断裂 。当物 料颗粒受外力作用时 ,在裂纹尖端处会呈现局部应 力集中 ,当拉应力超过物质分子之间的引力时 ,则裂 纹发生扩展 ,产生新的断面 ,导致颗粒表面自由能增 加 ;当弹性变形而积聚的弹性变形能足以抵偿表面 自由能的增加时 ,则裂纹有可能进一步扩展 。由于 助磨剂具有表面活性 ,能吸附在裂纹外的新表面上 , 可使裂纹表面自由能降低 ,而且可平衡裂纹表面上 的剩余价键及电荷 ,避免裂纹愈合 ,从而有利于裂纹 的进一步扩展 ,提高物料的易碎性 。
助磨剂质检报告
助磨剂质检报告1. 引言助磨剂是一种添加到磨料中以提高磨削性能的物质。
质检报告是对助磨剂进行检测和评估的过程，以确保其符合相关标准和要求。
本文将介绍助磨剂质检报告的内容和要求。
2. 检测项目助磨剂质检报告通常涵盖以下几个方面的检测项目：2.1 化学成分检测化学成分检测是助磨剂质检的基础，它主要包括以下方面的检测项目： - 主要成分的含量测定：检测助磨剂中各种化学成分的含量，如氧化铝、氧化硅等。
- 杂质检测：检测助磨剂中是否存在有害杂质，如重金属、有机溶剂等。
- pH值测定：检测助磨剂的酸碱性，以评估其对加工材料的腐蚀性。
2.2 物理性能检测物理性能检测是评估助磨剂性能的关键，包括以下方面的检测项目： - 粒度分析：对助磨剂的颗粒大小进行测定，以评估其磨削性能。
- 孔隙度测定：检测助磨剂中的孔隙度，以评估其吸附能力和持润性。
- 硬度测定：检测助磨剂的硬度，以评估其耐磨性和耐压性。
2.3 环境安全性检测助磨剂在使用过程中可能对环境和人体健康造成影响，因此需要进行环境安全性检测，包括以下方面的检测项目： - 挥发性有机物检测：检测助磨剂中的挥发性有机物含量，以评估其挥发性和对空气质量的影响。
- 水质检测：检测助磨剂对水质的影响，以评估其对水环境的安全性。
3. 报告要求助磨剂质检报告应具备以下要求： - 清晰简洁：报告应使用清晰简洁的语言，方便读者理解和阅读。
- 准确完整：报告应准确记录每个检测项目的结果，并提供完整的数据和分析。
- 结果评估：报告应对每个检测项目的结果进行评估，判断是否符合相关标准和要求。
- 综合分析：报告应对整个助磨剂的质量进行综合分析和评价。
4. 结论助磨剂质检报告是对助磨剂进行检测和评估的重要文件，它涵盖了化学成分、物理性能和环境安全性等多个方面的检测项目。
报告应具备清晰简洁、准确完整、结果评估和综合分析等要求。
通过质检报告，可以评估助磨剂的质量和性能，确保其符合相关标准和要求，为用户提供高质量的助磨剂产品。
高性能助磨剂在S95矿渣微粉中的应用与研究
高性能助磨剂在S95矿渣微粉中的应用与研究发布时间：2021-11-03T03:01:03.149Z 来源：《中国科技人才》2021年第21期作者：张琴[导读] 本试验选择了一种高性能助磨剂产品，系统研究对矿渣的粉磨特性及其矿渣微粉性能的影响。
武汉武新新型建材股份有限公司湖北武汉 430000摘要：矿渣助磨剂是派生出来的矿渣微粉生产外加剂，可显著提高粉磨效率，达到较高的比表面积，降低能耗，减少碳排放，在粉磨条件不变情况下,能够很好改善矿渣微粉的细度和强度,并且能减少使用掺量，提高矿渣粉磨系统的台时产量、取得合理的工艺运行参数，降低矿渣微粉本部的综合电耗，提高企业的综合盈利能力,从而达到既能改善矿渣微粉性能又能降低生产成本的目的。
关键词：粒化高炉矿渣；矿渣微粉；比表面积；活性；助磨剂一、前言粒化高炉矿渣（以下简称矿渣）是高炉炼铁的副产品，在排渣过程中经水淬急冷，保留了微晶态的连续网状玻璃体结构。
将矿渣经高细粉磨后制备的矿渣高活性微粉已成为目前制备高强、高性能、高耐蚀混凝土过程中不可缺少的重要材料之一,在混凝土体系中，矿渣微粉按一定比例替代水泥，可显著改善混凝土性能及降低混凝土单位立方米生产成本。
矿渣中的玻璃体含量越多，其潜在水硬性越好，但其易磨性也越差，矿渣单独粉磨所消耗的能耗较高。
在实际工业生产中，常通过在粉磨过程中加入助磨剂以解决这一问题，但目前的研究主要集中在水泥粉磨的复合助磨剂上，对适合矿渣单独粉磨应用的助磨组分尚缺乏系统研究。
为此，本试验选择了一种高性能助磨剂产品，系统研究对矿渣的粉磨特性及其矿渣微粉性能的影响。
二、原材料2.1 助磨剂GS系列高分子矿渣助磨剂是一种由高分子化合物、多元醇、有机盐及阴离子表面活性剂等多种新型表面活性剂物质通过优化复合，并经特殊工艺反应制成的水溶性优异高分子聚合物（外观：棕色液体，比重：1.10-1.13g/cm3，P H: 8~10，固含量：≥40%），该产品各项性能指标复合GB/T26748-2011标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿渣助磨剂试验报告
集团领导：
我公司2#矿渣磨生产矿渣粉时存在质量不稳，台时低、电耗高的问题，一直未能得到很好的解决！2011年11月19日＊＊公司矿渣助磨剂（提产型）在我公司从7:30至18:00进行了试验，效果较为明显！但因时间试验时间短，受影响的因素较多，不能完全代表助磨剂的使用效果，后申请采购了四吨进行连续生产试验，经由厂家技术员的现场调试、指导，自2月11号7:30分开始连续使用，经过两了个班的摸索调整，最终找到了助磨剂的最佳掺加量及较为合适的操作参数，产质量取得了较好效果、经济效益较为明显！
生产试验过程总结如下：
一：试验目的
1、提高矿渣磨机台时产量，降低矿粉粉磨电耗；
2、提高矿粉质量，增加在水泥中掺加量，降低吨水泥熟料配比，节约
水泥生产成本；
3、降低吨矿粉机物料消耗，节约生产成本；
二、所用器具
1、助磨剂泵要求流量小，精度高由试验厂方提供；
2、量筒由化验室提供；
三、试验方案、数据统计
1、经与厂方技术人员商定，结合矿粉磨实际情况，试验方案确定如下：
2、助磨剂加入点和掺加量：
加入点：矿粉磨磨头进料溜子；
掺加量：初步加入0.15 ‰，试验中依据磨况及比表数据进行调整；
3、取样分析：试验期间化验室每隔1小时取成品样一次，化验比表面积并做好记录；
4、数据记录：对生产过程中有关数据及操作参数每隔1小时由中控室操作员记录一次；
5、不定时由厂方技术员、化验人员及磨机巡检工抽检助磨剂流量。
6、相关数据统计：
以上数据可以看出：该助磨剂掺加量在万分之一点四时，提高台时产量约百分之九，比表面积稳定在400m2/kg以上；
以上数据（因时间原因强度数据由上次试验提供，本次数据暂时未出）可以看出：在比表面积基本相同的情况下，该助磨剂对7天强度尤其是28天强度均有一定幅度提高；
四：综合经济效益分析（只考虑节约电耗及助磨剂增加成本）:
不使用助磨剂时台时为69t/h,系统总功率按5500kw计算，台时电耗为79.5kwh/t;
使用助磨剂后台时提高为75.5t/h,系统总功率5500kw计算，台时电耗为72.8kwh/t;
比较可得助磨剂使用后电耗降低6.5kwh/t;
按平均电价0.6元/度计算，吨矿粉电耗成本可降低：6.5kwh/t*0.6元/度=3.9元；
助磨剂掺加量为0.14‰，单价12500元/吨，吨矿粉增加成本0.14‰*12500元/吨=1.75元；
综合效益为：3.9元-1.75元=2.1元/吨；
以月平均生产矿粉3万吨计，月需采购助磨剂4吨左右；
月节约成本2.1元/吨*3万吨=6.3万元；
年可节约成本6.3万元*12个月=75万元；
五：结论
面对当前水泥利润空间越来越小，生产成本压力越来越大，今有矿渣助磨剂在降低矿渣电耗，提高矿粉活性方面效果较明显，因此我公司申请矿渣磨暂时使用该助磨剂，待有更好产品出现时再进行替代，以最大限度降低生产成本！
妥否？请领导批示！
＊＊＊＊公司
二零一二年二月十六日。
