只有一个电容单相电机正反转接图
单相电机正反转的详细接线图
单相电机正反转的详细接线图在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。
但有些正反转的单相电机并没有主副绕组之分。
其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。
反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机，各位看清楚了。
如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）顺便说一下，洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。
然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。
其中阻值较小的是主绕组，阻值较大的是副绕组。
一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。
单相电机正反转的详细接线图
单相电机正反转的详细接线图在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。
但有些正反转的单相电机并没有主副绕组之分。
其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。
反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机，各位看清楚了。
如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）顺便说一下，洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。
然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线.改接为另一端即可三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。
其中阻值较小的是主绕组，阻值较大的是副绕组。
一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。
单相电机正反转接线图

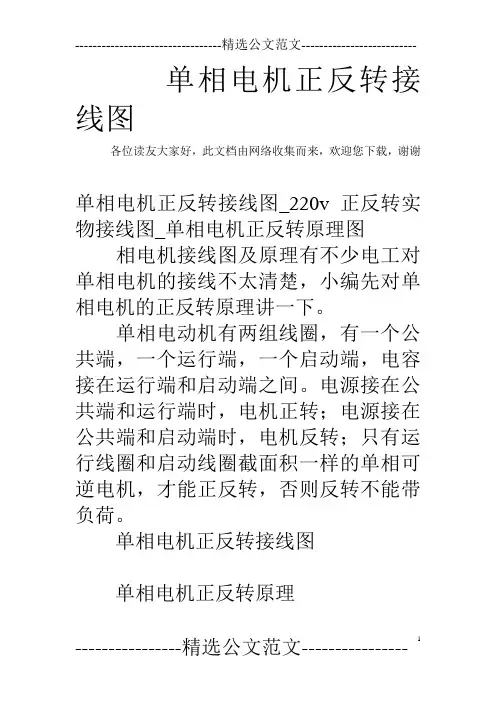

单相电机正反转接线图各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢单相电机正反转接线图_220v正反转实物接线图_单相电机正反转原理图相电机接线图及原理有不少电工对单相电机的接线不太清楚，小编先对单相电机的正反转原理讲一下。
单相电动机有两组线圈，有一个公共端，一个运行端，一个启动端，电容接在运行端和启动端之间。
电源接在公共端和运行端时，电机正转；电源接在公共端和启动端时，电机反转；只有运行线圈和启动线圈截面积一样的单相可逆电机，才能正反转，否则反转不能带负荷。
单相电机正反转接线图单相电机正反转原理单相电容电机有两个绕组，即启动绕组和运行绕组。
两个绕组在空间上相差90度。
在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。
在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。
一般运行绕组线径较粗一点，启动绕组线径较细，用万用表量启动绕组比运行绕组的电阻值稍大一点儿。
单相电机启动原理分：1、电阻启动式；2、电容启动式；3、电容运转式；4、电容启动运转式。
电容启动式电机在电机启动后电容就断电了，断电原理是在电机轴上有一个离心开关，达到一定转速开关就断了，如果断不开启动线包就会烧毁；电容运转式电机电容在电机启动或正常运转时都在工作、如果电容容量变小将造成电机启动困难，风扇转慢，风速降低故障。
单相电机正反转接线方法是这样，主线圈的1接副线圈的2，这样就正传，反过来主线圈的1接副线圈的1，这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样第一个图和第二个是一样的，第二个比较清楚一点。
单相电机正回转接线图详解
单相电机正回转接线图详解正本是这么，主线圈的1（2）接副线圈的2(1),这么就正传，反过来主线圈的1（2）接副线圈的1（2），这么就回转，以上两个图，通常的惯例单相电机都能够用，不管他的主线圈与副线圈的参数相同纷歧样，别的还有一种单相电机，工作中需求他正回转，但是选用上面的方法，对比费事，完毕自动操控，器材需求也多，所以就呈现了，不分主副线圈的单相电机，即是主副线圈的参数相同，这种不分主副线圈的单相电机，除了用上面的这个方法外还能够这么榜首个图和第二个是相同的，第二个对比了解一点，第二个图还能够变形为这么，这么也能够完毕回转单相电机的画法还有一种
倒顺开关操控的单相电机正回转落地扇电机接线图来个用触摸器操控的，单相电机正回转，在KM1的下方红线和粉线沟通，或许蓝线和黄线沟通，电机就能够回转了KM1和KM2的二次线路就用三相电机的通常正回转互锁电路就行了
1。
单相电机正反转原理及接线图
单相电机的正反转原理及接线图
单相电机有两个绕组：主绕组又称工作绕组或运行绕组；副绕组又称启动绕组。
有的小负载单相电机这两个绕组完全一样，互相可以交换。
但多数单相电机为了增大启动力矩，副绕组线圈细、匝数多、阻值大。
副绕组与主绕组之间有一启动电容。
只要交换两个绕组中的一个绕组的首尾接线就可实现单相电机的反转,交换电源L/N是无效的。
当两绕组完全一样,电机可能是三端子接线。
1,3为两绕组的公共接线端，接交流电源的L，2/4端子之间联有启动电容，。
如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图4接线。
图3：三端子单相电机[两绕组相同]
图4：四端子单相电机[两绕组相同]
当单相电机的主/副绕组不一样时，不能采用上面交换主/副绕组的做法，否则会烧坏电机。
一般应有四个端子:1/2为主绕组，3/4为副绕组，见图5:
图5四端子单相电机[两绕组相同]
如果要反向转动，正确的做法是交换一个绕组的首尾接线。
主副绕组的区分很简单，根据阻值就可判断出。
(用万用表分别量三个头之间的电阻，电阻阻值最大的是主绕组与付绕组串联的结果，由此可以判断另外一个头就是公共端了。
确定了公共端之后就容易判断主绕组和付绕组了。
与公共端电阻阻值小的是主绕组，与公共端电阻阻值大的是副绕组。
)。
关于单相电机正反转的详细接线图
看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。
其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。
如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。
不过我可以和你说点别的，吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。
我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖）再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点，综合以上结论，我个人估计，你所说的磁场不均匀的问题，应该可以忽略不记吧打个比方，副绕组是４把线圈，调速绕组有８０匝．那这个调速绕组是平均分配到副绕组每把２０匝呢，还是都在主绕组４把线圈上的一把上．是在一个线圈上，你可以这样理解，主线圈有四个，拿出头上其中的一个，把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间，就是这个图，我修了很多落地电风扇，感觉他们的线圈是不分主副的，如果电源你接红的，造成的结果是主线圈少了，副线圈多了，你接绿的，主线圈多了，副线圈少了，这是我的感觉，这个道理，就类似三相电机，的延边星三角启动一样谢谢夜雨蓝山，我想知道中间调速部分绕组是嵌在哪个槽内的．象上面的图上那个样子画出来．调速绕组是怎么分配的．我理解你的意思是不是没有单独的调速绕组，通过改变主副绕组的中间点来调速的，那样能否在上面的图上表示出来，呵呵我在上面的图上能看懂，它比较接近实物．来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端，也就是首位端首先用万用表量出三个线圈的首位，也就是两端，2把任意两组随意串联（好好理解）3把剩下一组的两根线接指针万用表电压档，（因为指针的内阻小，)4把220v的单相电串一个灯泡（100w左右）后,接你随意串联的那两组线圈的两端，（控制这个电流不要大于电机额定电流的10%）看万用表，指针若果有指示，且在110V左右，那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示，就把那两个串在一起的两个线圈，随便一个线圈的两端，互换一下，再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连，这两个线圈判断完了，做好标记，然后用这两个线圈的其中一个再与蓝线圈串联，用同样的办法把蓝线圈判断一下，就可以了我把这个图画了一下，有个地方不清楚，问一下，电子老兄，是红线速度高啊，还是黄的速度高？红是高档．对电机我有很多不明白的地方，比如４２楼的图上，调速的原理，重点是调速绕组的电流走向，高档和低档时电流是相反的．而且是在同一槽内．旋转磁场的原理．再想请教夜雨蓝山，因电源频率并没有改变，同步转速应不变，那调速线圈的调速原理是什么呢．这是一般电机的线圈端头跨接方法，还有一种接法，是这样这种方法也行，但是由一个缺点，就是，相同磁极之间的跨线要经过，不同磁极的端头，由于耐压问题，容易击穿绝缘上面的图是高速档如果变一下型，中速档就成了这样主线圈里串接了粉红线圈，就相当于多了一对磁极，（我的理解是这样的）对于启动线圈来说，有没有，多少都无所喂，甚至再电机启动后，连电容一起摘除（不过启动力矩有影响）这是最慢的档位，接线是这样的，我想这一对黄线圈，串在主线圈里没有增加磁极，电机转速慢了，我认为他的作用是电抗器的作用，使加在主线圈的电压降低，或者说包括那一对粉红线圈也是起一个降压的作用，应该不会有其他的理由了顺便说一下，在印象里好像记得从哪本书里提到过，说是调速线圈其实就是一个电抗器，只是把它做在电机里了，借用定子的硅钢片其结果就像把吊扇的电感调速器，装在吊扇定子里一样，不过，年数太久了，记不清了我的判断倾向于最后一种解释，换句话说，14楼的那个图，把那个调速线圈，看成一个可调电阻，就容易理解了，明确一下，47楼的第二副图，应该是一个2极电机的接法，（不确定请专业人士确认一下）而第一幅是一个4极电机的接法，（这幅图可以肯定）电子兄，给指正一下哦，我对单相电机的掌握就只有这么多了，对于调速的问题，一个观点是，从高档调到中档，就相当于4极电机变成6极电机，转速肯定会慢，另一个观点是，那紫色的一对线圈是起电抗器的作用，给那四个主线圈降压，现在还是下不了结论，谈谈你的观点如何？纠正56接Y形接法，我把U1V1W1短接，剩下3端接380V电源电机能转。
单相电机电容正反转接线图
单相电机电容接线图时间：2010-01-24 17:22:24 来源：资料室作者：编号: 52620 更新日期20120308 003548220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
838电子正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会陆续告诉大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
单相电机电容接线和正反转接线图
.
.
单相电机电容接线和正反转接线图
220v 有两条线（线1 、线2 )
电容有两条线（线3、线4）
电机上有三条线（线5、线6、线7）
3接1 1接5 2接6 4接7
Z1Z2副绕组 U1U2主绕组 V1V2离心开关
一个是运转电容，一个是起动电容。
离心开关在端盖里面（是靠皮带的那
一面）在刚开始起动时两个并起来起动，起动开了容量大的那个退出，容量小的做运转来用，该电机的正反转是调起动绕组的顺序来实现的，比如你要正转U1和Z1并起来，U2和Z2之间接一起动电容，离心开关串接在Z2和电容中间，电源接U1和U2相反要反转U1和Z2并接U2和Z1接电容其它不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
只有一个电容单相电机正反转接线图jangsushengsiyangxianlikouzhongxueshenzhengzhong
一、通用单相电机正反转接线图
在单相电机中，通常主绕组的线径较粗，电阻值较小，匝数也较
小。
但有些正反转的单相电机并没有主副绕组之分。
如下图：电源线AB，B接C就正传。
反过来，B接D就反转
了。
二、最简单的单相电机正反转接线图
一种单相电机，工作中需要他正反转，但是采用上面的办法，比
较麻烦，实现自动控制，器件需要也多，所以就出现了不分主、副线
圈的单相电机，就是主、副线圈的参数一样，这种不分主副线圈的单
相电机，可以按照下图采用一个单刀双掷的开关控制正反转。
三、单相电机接线端子识别
1、对于只有两个端子的电机，内部已经将电路连接好，不能控制正反转。
2、对于具有三个端子的电机，控制正反转一般需要先对端子进行识别，再按照上述两种方式进行接线控制。
一般可以按照下述方法进行判断：
a、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；
b、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。
其中阻值较小的是主绕组，阻值较大的是副绕组。
