线圈
图形符号
3、接触器的测量：
21 17
∞
U
13
V
W
43
A1
31
0
KM
21 按下
Ω
X1 x100
13 A1
31 43
KM KM KM KM KM
22 14 A2 32 44
22
14
A2
44
32
3.2.5 热继电器
热继电器是一种利用电流的热效应来切换电路的保护电器，它 在电路中用做电动机的过载保护。 1、热继电器的结构
现常用熔断器有瓷插式RC1A系列、螺旋式RL1系列、无填料封 闭管式RM10系列及快速熔断器RLS系列和RS系列等。在我们实训室 里主要用螺旋式RL1系列，其它的系列的熔断器本次课不介绍，主要 介绍螺旋式RL1系列。
R L 1 —
螺旋式RL1系列的意义
熔断器 螺旋式 熔断体额定电流 熔断器额定电流
设计序号
1#TA
柜内端子排
3.2.2位置开关
在电力拖动系统中,有时要求生产机械部件位置的变化而改变电 动机的工作情况。例如当运动部件移动到某一位置时，要求能自动 停止、反向或改变移动速度等，用户可以用位置开关来实现目的。 位置开关又称行程开关或限位开关，其作用和按钮开关相同， 都是对控制线路发出接通、断开和信号转换等指令电器。但与按钮 开关不同的是，位置开关不靠手按而是利用生产机械某些运动部件 的碰撞而使触头动作、接通和断开控制线路，达到一定的控制要求。 1、位置开关的结构与原理（如下图所示）
HK系列刀开关的型号意义如下： HK 1
额定电流 设计序号 开启式负荷开关 HK系列刀开关的技术参数如下表： 型号 HK—15 HK—30 HK—60 HK—15 HK—30 HK—60 极数 2 2 2 3 3 3 额定电流 额定电压 可控电动机最大容（KW） （A） （V） 220V 380V 15 220 1.5 —— 30 220 3.0 —— 60 220 4.5 —— 15 380 —— 2.2 30 380 —— 4.0 60 380 —— 5.5 熔丝线径Ф
自动空气开关又称自动开关或空气断路器,是一种既可接通分断电路,又能对负 荷电路进行自动保护的低压电器。当电路发生严重的过载、短路以及失压等故时， 能够自动切断故障电路（俗称自动跳闸），有效地保护串接在它后面的电气设备。 因此，自动空气开关是低压电网中非常重要的一种保护电器，得到了广泛的应用。 （注：自动空气开关的种类很多，本节课主要介绍电力拖动控制线路中的塑料外 壳式自动空气开关）
第二部分
低压元件预备知识
一、实训目的：
1、要掌握低压电器的分类及产品； 2、要熟悉低压元件的图形符号和 实物； 3、要求会用万用表检测低压元件 的好和坏。

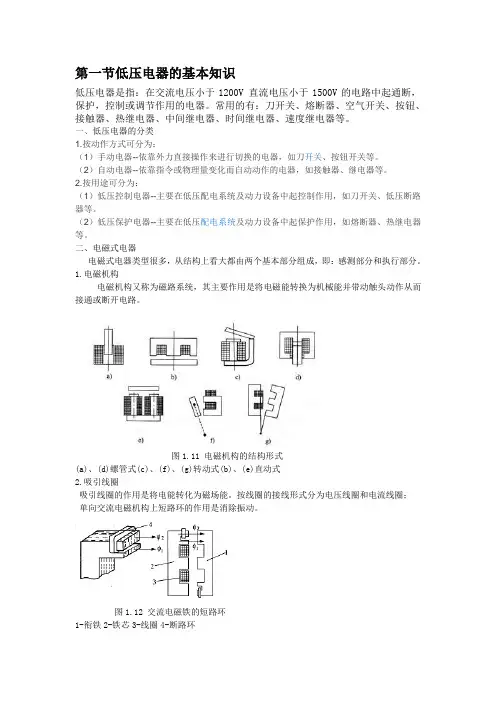

一、什么是低压电器？ 二、低压电器的分类：
手控电器
是指工作在交流1000V以下与直流1200V及以下电路中的电器。
靠人力操作的电器（如闸刀开关、 转换开关、按钮等）
SQ
复合触点
外形图
结构图
符号图
2、位置开关的检测：
∞
0
Ω
X1
SQ SQ
常闭 常开
3.2.3 熔断器
熔断器是低压电路及电动机控制线路中一种最简单的过载和短 路保护电器。它串联在线路中，正常工作时，保证电路接通；当电 路发生过载或短路时，熔体熔断，电路随之自动断开，从而保护了 线路和设备。
1、熔断器的分类
QS
HK系列瓷底胶盖刀开关实物图
HK系列瓷底胶盖刀开关
电路符号
HK系列刀开关不设专门的灭弧设备，用胶木盖防止电弧灼伤 人手。操作者在拉闸和合闸时要求动作迅速，使电弧较快熄灭， 以减轻电弧对刀片和触座的灼伤。闸刀开关因其内部装设了熔丝， 当它所控制的电路发生短路故障时，可通过熔丝的熔断迅速切断 故障电路，从而保护电器设备。（注：HH系列铁壳开关暂不介绍）
3.2.1 按钮开关
按钮开关也叫按键，是一种手按下即动作，手释放即复位的短 时接通的小电流开关电器。它适用与交流电压500V或直流电压400V， 电流为5A及以下的电路中。一般情况下它不直接操纵主电路的通和 断，而是在控制电路中发出“指令”，接通接触器、继电器等电器 去控制主电路；也可用于电气联锁等线路中。 L A
按照电器动作性质不同
自控电器
按照指令信号或物理参数（如电流、 电压、时间、速度等）的变化而自 动动作的电器（如继电器、接触器）
三、低压电器的种类：
低压电器主要包括产品有：刀开关、低压熔断器、主令电器、 电磁铁、低压短路器、接触器、控制器、启动器、控制继电器、电 阻器、变阻器、调整器及其他。 本次课仅介绍最常用的几种低压电器，包括控制电器和保护电 器，如低压开关，主令电器、熔断器、按钮、接触器和常用继电器 等。
（mm） 1.45~1.59 2.30~2.52 3.36~4.00 1.45~1.59 2.30~2.52 3.36~4.00
3.1.2 转换开关
转换开关又称组合开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以 左右旋转操作代替刀开关上下分合操作,有单极、双极、和多极之分。
①、转换开关的分类：
2、熔断器结构（如下图）
FU
熔断器外形
熔断器结构
熔断器符号
3、熔断器的检测
∞
0
Ω
X1
3.2.4 接触器
接触器是一种用来接通或切断交、直流主电路和控制电路，是 我们电气控制的核心元件，大多数情况下其控制对象是电动机。 接触器的种类很多，按照驱动力的不同可分为电磁式、气动式、 和液压式，以电磁式应用最广泛；按接触器主触头通过电流的种类， 可分为交流接触器和直流接触器两种。交流接触器是用于远距离接 通和分断电压至380V，电流至600A的50HZ或60HZ的交流电路， 以及频繁启动和控制的电动机。常用的交流接触器有CJ0、CJ10、 和 CJ12等系列。 1、交流接触器的型号意义如下：
型 号 HZ10—10 HZ10—25 HZ10—60 HZ10—100 HZ
极 数 2，3 2，3 2，3 2，3
额定电流（A） 6，10 25 60 100
额定电压（V） 直流 220 交流 380
HZ10系列转换开关的型号意义如下：
10 —
极数 用途代号 额定电流
设计序号
转换开关
3.1.3
自动空气开关
送电：先合QS 停电：先断QF
再合QF 再断QS
3.2
主令电器
主令电器是一种非自动切换的小电流开关电器，它在控制电路 中的作用是发布命令去控制接触器、继电器或其他电器执行元件的 电磁线圈，使电路接通和断开，从而达到电力拖动系统的启动与停 止。（如电动机的正转和反转） 主令电器应用很广泛，种类繁多。常用的主令电器有按钮开关、 位置开关、万能转换开关和主令控制器等。
复合按钮
SB
2、按钮的测量方法：（如图）
∞ 0
Ω
X1
SB SB
常开（启动）按键 常闭（停止）按键
3、按钮在实训柜上的安装方法(实训设备简介图)： 注：测量方法同上述一 样，只要在柜内端子排 1QA1 上找到该按钮的组别及 1QA2 1QA3 端子号码，就可以直接 1QA4 在柜内端子排上进行测 量。（比如1#QA按钮 实 1#QA 训 先在柜内端子排上找到 柜 该按钮的组别1QA1、 门 1TA1 1QA2、1QA3、1QA4 1TA2 后，先测1QA1和1QA2 1TA3 1TA4 在测1QA3和1QA4，判 别出常开和常闭。
转换开关有许多系列，如HZ1、HZ2、HZ4、HZ5和HZ10等。其中HZ1~HZ5产品现 已淘汰，HZ10系列是全国统一设计产品，具有寿命长，使用可靠，结构简单等优点。
②、转换开关的结构及工作原理（如下图所示）
SA
（a）外形
（b）结构
（c）符号
③、技术参数及应用
HZ10系列转换开关额定电压为直流220V、交流380V，额定电流有6A、10A、 25A、60A、100A等五个等级。 HZ10系列转换开关在选用时要根据电源的种类、电压的等级、所需触头数、 电动机的容量进行选择，开关的额定电流一般取电动机额定电流的1.5～2.5倍 表3—1 HZ10系列转换开关的额定电流及额定电压
C
接触器
交流
J
主触头数目 主触头额定电流
设计序号
2、交流接触器的结构
交流接触器的结构主要由触头系统、电磁系统、灭弧装置三大部 分组成，另外还有反作用力弹簧、缓冲弹簧、触头压力弹簧和传动 机构等部分。如图所示：
（a）接触器外形
（b）接触器结构
灭弧罩 KM 主触头
KM KM KM
A1
A2
静铁芯 辅助常闭 和常开 短路环
①、结构及工作原理（如下图）
QF
（a）外形
（b）原理图
（c）图形符号
自动空气开关的工作原理：（如图所示）
综合练习（如图）
1、请指出哪个是自 动空气开关和闸刀开 关？ 2、请画出自动空气 开关和闸刀开关的图 形符号？ 3、根据图接线的情况 看： 黄色线代表什么意思？ 绿色线代表什么意思？ 红色线代表什么意思？ 黑色线代表什么意思？ 4、请问自动空气开关 可以提供几种电压？应 如何在自动空气开关上 取电压？ 5、假如线路现已接完， 要给线路送电和停电应 如何操作？为什么这样 操作？
热继电器它主要由热元件、触头系统、动作机构、复位按钮、整定电流装置 和温升补偿元件等组成。（如下图所示）
（a）外形图ቤተ መጻሕፍቲ ባይዱ
（b）结构图
FR
三幅主触头热元件
FR
常闭辅助触头 （c）热继电器原理图 （d）符号
2、热继电器的测量
∞
0
三幅主触头热元件
Ω
X1
常闭辅助触头
其型号意义如
主令电器 按钮 设计序号
结构形式代号 常闭触头数 常开触头数
1、结构及工作原理 按钮开关一般由按钮帽、复位弹簧、桥式触头和外壳等组成， 其外形、结构及符号如图所示。 SB
常闭（停止）按键
SB SB
常开（启动）按键
复合按键
SB
（a）外形
触头 接线柱
（b）结构
（c）符号
根据结构图可以看出， 此按钮为复合按钮。当 手指按未按下时，即正 常状态下的触头1、2是 闭合的，而3、4是断开 的；当手指按按下时， 触头1、2首先断开，而 后3、4再闭合，有一个 很小的时间差；当手指 松开后，触头全部恢复 原状态。 SB
3.1 低压开关
常见的低压开关有刀开关、转换开关、自动空气开关及主令电 器。它们的作用主要是实现对电路进行接通和断开控制，多数作为 机床电路的电源开关，有时也用来直接控制小容量电动机的通断工 作。（电动机≥4.5KW)
3.1.1 刀开关
刀开关又称闸刀开关，它是非自动切换开关中最简单，应用最广 泛的一种低压电器。其代表产品有HK系列瓷底胶盖开关和HH系列 铁壳开关等。如下图：
图形符号
3、接触器的测量：
21 17
∞
U
13
V
W
43
A1
31
0
KM
21 按下
Ω
X1 x100
13 A1
31 43
KM KM KM KM KM
22 14 A2 32 44
22
14
A2
44
32
3.2.5 热继电器
热继电器是一种利用电流的热效应来切换电路的保护电器，它 在电路中用做电动机的过载保护。 1、热继电器的结构
现常用熔断器有瓷插式RC1A系列、螺旋式RL1系列、无填料封 闭管式RM10系列及快速熔断器RLS系列和RS系列等。在我们实训室 里主要用螺旋式RL1系列，其它的系列的熔断器本次课不介绍，主要 介绍螺旋式RL1系列。
R L 1 —
螺旋式RL1系列的意义
熔断器 螺旋式 熔断体额定电流 熔断器额定电流
设计序号
1#TA
柜内端子排
3.2.2位置开关
在电力拖动系统中,有时要求生产机械部件位置的变化而改变电 动机的工作情况。例如当运动部件移动到某一位置时，要求能自动 停止、反向或改变移动速度等，用户可以用位置开关来实现目的。 位置开关又称行程开关或限位开关，其作用和按钮开关相同， 都是对控制线路发出接通、断开和信号转换等指令电器。但与按钮 开关不同的是，位置开关不靠手按而是利用生产机械某些运动部件 的碰撞而使触头动作、接通和断开控制线路，达到一定的控制要求。 1、位置开关的结构与原理（如下图所示）
HK系列刀开关的型号意义如下： HK 1
额定电流 设计序号 开启式负荷开关 HK系列刀开关的技术参数如下表： 型号 HK—15 HK—30 HK—60 HK—15 HK—30 HK—60 极数 2 2 2 3 3 3 额定电流 额定电压 可控电动机最大容（KW） （A） （V） 220V 380V 15 220 1.5 —— 30 220 3.0 —— 60 220 4.5 —— 15 380 —— 2.2 30 380 —— 4.0 60 380 —— 5.5 熔丝线径Ф
自动空气开关又称自动开关或空气断路器,是一种既可接通分断电路,又能对负 荷电路进行自动保护的低压电器。当电路发生严重的过载、短路以及失压等故时， 能够自动切断故障电路（俗称自动跳闸），有效地保护串接在它后面的电气设备。 因此，自动空气开关是低压电网中非常重要的一种保护电器，得到了广泛的应用。 （注：自动空气开关的种类很多，本节课主要介绍电力拖动控制线路中的塑料外 壳式自动空气开关）
第二部分
低压元件预备知识
一、实训目的：
1、要掌握低压电器的分类及产品； 2、要熟悉低压元件的图形符号和 实物； 3、要求会用万用表检测低压元件 的好和坏。
一、什么是低压电器？ 二、低压电器的分类：
手控电器
是指工作在交流1000V以下与直流1200V及以下电路中的电器。
靠人力操作的电器（如闸刀开关、 转换开关、按钮等）
SQ
复合触点
外形图
结构图
符号图
2、位置开关的检测：
∞
0
Ω
X1
SQ SQ
常闭 常开
3.2.3 熔断器
熔断器是低压电路及电动机控制线路中一种最简单的过载和短 路保护电器。它串联在线路中，正常工作时，保证电路接通；当电 路发生过载或短路时，熔体熔断，电路随之自动断开，从而保护了 线路和设备。
1、熔断器的分类
QS
HK系列瓷底胶盖刀开关实物图
HK系列瓷底胶盖刀开关
电路符号
HK系列刀开关不设专门的灭弧设备，用胶木盖防止电弧灼伤 人手。操作者在拉闸和合闸时要求动作迅速，使电弧较快熄灭， 以减轻电弧对刀片和触座的灼伤。闸刀开关因其内部装设了熔丝， 当它所控制的电路发生短路故障时，可通过熔丝的熔断迅速切断 故障电路，从而保护电器设备。（注：HH系列铁壳开关暂不介绍）
3.2.1 按钮开关
按钮开关也叫按键，是一种手按下即动作，手释放即复位的短 时接通的小电流开关电器。它适用与交流电压500V或直流电压400V， 电流为5A及以下的电路中。一般情况下它不直接操纵主电路的通和 断，而是在控制电路中发出“指令”，接通接触器、继电器等电器 去控制主电路；也可用于电气联锁等线路中。 L A
按照电器动作性质不同
自控电器
按照指令信号或物理参数（如电流、 电压、时间、速度等）的变化而自 动动作的电器（如继电器、接触器）
三、低压电器的种类：
低压电器主要包括产品有：刀开关、低压熔断器、主令电器、 电磁铁、低压短路器、接触器、控制器、启动器、控制继电器、电 阻器、变阻器、调整器及其他。 本次课仅介绍最常用的几种低压电器，包括控制电器和保护电 器，如低压开关，主令电器、熔断器、按钮、接触器和常用继电器 等。
（mm） 1.45~1.59 2.30~2.52 3.36~4.00 1.45~1.59 2.30~2.52 3.36~4.00
3.1.2 转换开关
转换开关又称组合开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以 左右旋转操作代替刀开关上下分合操作,有单极、双极、和多极之分。
①、转换开关的分类：
2、熔断器结构（如下图）
FU
熔断器外形
熔断器结构
熔断器符号
3、熔断器的检测
∞
0
Ω
X1
3.2.4 接触器
接触器是一种用来接通或切断交、直流主电路和控制电路，是 我们电气控制的核心元件，大多数情况下其控制对象是电动机。 接触器的种类很多，按照驱动力的不同可分为电磁式、气动式、 和液压式，以电磁式应用最广泛；按接触器主触头通过电流的种类， 可分为交流接触器和直流接触器两种。交流接触器是用于远距离接 通和分断电压至380V，电流至600A的50HZ或60HZ的交流电路， 以及频繁启动和控制的电动机。常用的交流接触器有CJ0、CJ10、 和 CJ12等系列。 1、交流接触器的型号意义如下：
型 号 HZ10—10 HZ10—25 HZ10—60 HZ10—100 HZ
极 数 2，3 2，3 2，3 2，3
额定电流（A） 6，10 25 60 100
额定电压（V） 直流 220 交流 380
HZ10系列转换开关的型号意义如下：
10 —
极数 用途代号 额定电流
设计序号
转换开关
3.1.3
自动空气开关
送电：先合QS 停电：先断QF
再合QF 再断QS
3.2
主令电器
主令电器是一种非自动切换的小电流开关电器，它在控制电路 中的作用是发布命令去控制接触器、继电器或其他电器执行元件的 电磁线圈，使电路接通和断开，从而达到电力拖动系统的启动与停 止。（如电动机的正转和反转） 主令电器应用很广泛，种类繁多。常用的主令电器有按钮开关、 位置开关、万能转换开关和主令控制器等。
复合按钮
SB
2、按钮的测量方法：（如图）
∞ 0
Ω
X1
SB SB
常开（启动）按键 常闭（停止）按键
3、按钮在实训柜上的安装方法(实训设备简介图)： 注：测量方法同上述一 样，只要在柜内端子排 1QA1 上找到该按钮的组别及 1QA2 1QA3 端子号码，就可以直接 1QA4 在柜内端子排上进行测 量。（比如1#QA按钮 实 1#QA 训 先在柜内端子排上找到 柜 该按钮的组别1QA1、 门 1TA1 1QA2、1QA3、1QA4 1TA2 后，先测1QA1和1QA2 1TA3 1TA4 在测1QA3和1QA4，判 别出常开和常闭。
转换开关有许多系列，如HZ1、HZ2、HZ4、HZ5和HZ10等。其中HZ1~HZ5产品现 已淘汰，HZ10系列是全国统一设计产品，具有寿命长，使用可靠，结构简单等优点。
②、转换开关的结构及工作原理（如下图所示）
SA
（a）外形
（b）结构
（c）符号
③、技术参数及应用
HZ10系列转换开关额定电压为直流220V、交流380V，额定电流有6A、10A、 25A、60A、100A等五个等级。 HZ10系列转换开关在选用时要根据电源的种类、电压的等级、所需触头数、 电动机的容量进行选择，开关的额定电流一般取电动机额定电流的1.5～2.5倍 表3—1 HZ10系列转换开关的额定电流及额定电压
C
接触器
交流
J
主触头数目 主触头额定电流
设计序号
2、交流接触器的结构
交流接触器的结构主要由触头系统、电磁系统、灭弧装置三大部 分组成，另外还有反作用力弹簧、缓冲弹簧、触头压力弹簧和传动 机构等部分。如图所示：
（a）接触器外形
（b）接触器结构
灭弧罩 KM 主触头
KM KM KM
A1
A2
静铁芯 辅助常闭 和常开 短路环
①、结构及工作原理（如下图）
QF
（a）外形
（b）原理图
（c）图形符号
自动空气开关的工作原理：（如图所示）
综合练习（如图）
1、请指出哪个是自 动空气开关和闸刀开 关？ 2、请画出自动空气 开关和闸刀开关的图 形符号？ 3、根据图接线的情况 看： 黄色线代表什么意思？ 绿色线代表什么意思？ 红色线代表什么意思？ 黑色线代表什么意思？ 4、请问自动空气开关 可以提供几种电压？应 如何在自动空气开关上 取电压？ 5、假如线路现已接完， 要给线路送电和停电应 如何操作？为什么这样 操作？
热继电器它主要由热元件、触头系统、动作机构、复位按钮、整定电流装置 和温升补偿元件等组成。（如下图所示）
（a）外形图ቤተ መጻሕፍቲ ባይዱ
（b）结构图
FR
三幅主触头热元件
FR
常闭辅助触头 （c）热继电器原理图 （d）符号
2、热继电器的测量
∞
0
三幅主触头热元件
Ω
X1
常闭辅助触头
其型号意义如
主令电器 按钮 设计序号
结构形式代号 常闭触头数 常开触头数
1、结构及工作原理 按钮开关一般由按钮帽、复位弹簧、桥式触头和外壳等组成， 其外形、结构及符号如图所示。 SB
常闭（停止）按键
SB SB
常开（启动）按键
复合按键
SB
（a）外形
触头 接线柱
（b）结构
（c）符号
根据结构图可以看出， 此按钮为复合按钮。当 手指按未按下时，即正 常状态下的触头1、2是 闭合的，而3、4是断开 的；当手指按按下时， 触头1、2首先断开，而 后3、4再闭合，有一个 很小的时间差；当手指 松开后，触头全部恢复 原状态。 SB
3.1 低压开关
常见的低压开关有刀开关、转换开关、自动空气开关及主令电 器。它们的作用主要是实现对电路进行接通和断开控制，多数作为 机床电路的电源开关，有时也用来直接控制小容量电动机的通断工 作。（电动机≥4.5KW)
3.1.1 刀开关
刀开关又称闸刀开关，它是非自动切换开关中最简单，应用最广 泛的一种低压电器。其代表产品有HK系列瓷底胶盖开关和HH系列 铁壳开关等。如下图：
