机械加工及装配工艺规程制定
机械加工工艺规程的制定
机械加工工艺规程的制定机械加工工艺规程是指制定针对不同机械零部件加工加工过程和加工要求的一系列指导性文件。
它对于机械加工工艺的质量控制、工艺参数设置以及工艺改进都起到至关重要的作用。
下面将介绍机械加工工艺规程的制定过程和要注意的事项。
一、背景分析在制定机械加工工艺规程之前，首先需要对加工对象进行背景分析。
例如，明确加工的零部件种类、材料属性和功能要求等。
这些背景信息有助于规程能够更加准确地刻画出合适的加工工艺。
二、工艺流程的确定在制定机械加工工艺规程时，需要准确确定加工工艺的流程。
一般来说，工艺流程包括零件的准备、开料、粗加工、精加工以及表面处理等环节。
通过合理的流程设计，能够提高加工效率和质量。
三、加工参数的设定制定机械加工工艺规程时，还需要合理设定加工参数。
这些参数包括切削速度、进给速度、切削深度和切削量等。
合理的参数设定能够保证加工过程的效果和稳定性。
四、质量控制要求的明确机械加工工艺规程的制定还需要明确质量控制要求。
这包括对加工零部件的尺寸、形状、表面粗糙度以及加工精度等方面的要求。
通过设定合理的质量控制要求，可以有效保证加工产品的质量。
五、工艺改进和优化一套优秀的机械加工工艺规程应该是不断改进和优化的产物。
在规程的制定过程中，需要定期对工艺进行评估和改进，以满足不同加工需求和提高加工效率。
六、培训和执行制定机械加工工艺规程后，需要进行培训和执行。
员工需要掌握规程中各项加工要求和工艺参数，并在实际操作中加以执行。
定期的培训和评估能够很好地保证规程的实施效果。
总结：机械加工工艺规程的制定是确保加工质量和效率的关键措施。
通过背景分析、工艺流程的确定、加工参数的设定、质量控制要求的明确、工艺改进和培训与执行等多个环节的合理安排，能够制定出一套完善的规程，为机械加工提供指导和保障。
在实际操作中，不断完善与优化工艺规程，不断提高员工的技能水平，才能更好地满足客户需求，推动企业的发展。
机械加工工艺规程制定[完整版]
![机械加工工艺规程制定[完整版]](https://img.taocdn.com/s3/m/b5fb273e7e21af45b207a817.png)
5、定位夹紧可靠方便
图床身导轨面自为基准
课题三 拟定工艺路线
拟定工艺路线，是制订工艺规程时的一项很重要的工 作。工艺路线拟定的是否合理,直接影响到工艺规程的合理 性科学性和经济性。
一、加工方法的选择
1. 所选择的加工方法能否达到零件精度的要求。
2. 零件材料的可加工性能如何。 3. 生产率对加工方法有无特殊要求。
二、工序尺寸与公差的确定
工序尺寸是零件在加工 过程中各工序应保证的加工 尺寸，通常为加工面至定位 基准面之间的尺寸。
1. 无需进行尺寸换算时工序尺寸的确定
2. 需进行尺寸换算时工序尺寸的确定
无需进行尺寸换算时工序尺寸的确定
• 确定加工工序的加工余量； • 从设计尺寸开始，确定工序基本尺寸； • 确定工序尺寸公差； • 按入体原则标注工序尺寸公差。
封闭环：
4、增、减环判别方法
举例：
增环
在尺寸链图中用首尾相接的单向 箭头顺序表示各尺寸环，其中与 封闭环箭头方向相反者为增环, 与封闭环箭头方向相同者为减环。
A1 A0 A2
A3
封闭环
减环
二、尺寸链的分类
1.按不同生产过程来分 (1) 工艺尺寸链：在零件加工工序中，由有关工序尺寸、设
计尺寸或加工余量等所组成的尺寸链。 (2) 装配尺寸链：在机器设计成装配中，由机器或部件内若
L3 L∑ L4 L1
(2) 平面尺寸链: 尺寸键全部尺
A5 A6
寸位于一个或几个平行平面内。 A4
A3
AΣ
A6
A2 A1
A7
AΣ
A5
A4
(3) 空间尺寸链: 尺寸链全部尺
A1
A2 A3
寸位干几个不平行的平面内。
机械制造技术基础(贾振元)第3章 课后答案

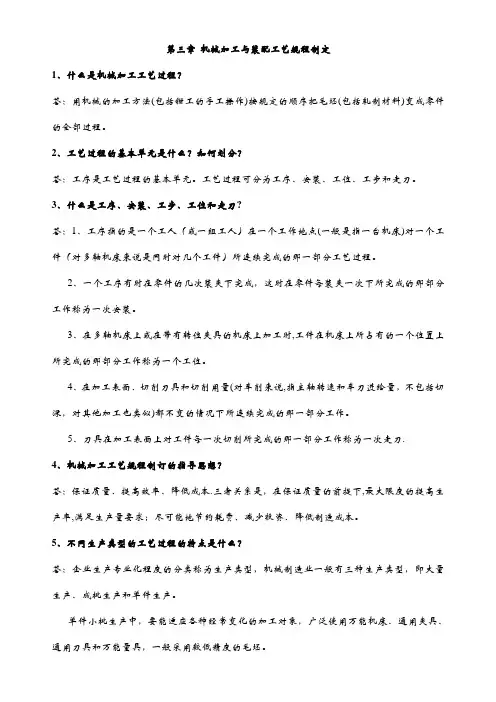

第三章机械加工与装配工艺规程制定1、什么是机械加工工艺过程？答：用机械的加工方法(包括钳工的手工操作)按规定的顺序把毛坯(包括轧制材料)变成零件的全部过程。
2、工艺过程的基本单元是什么？如何划分？答：工序是工艺过程的基本单元。
工艺过程可分为工序、安装、工位、工步和走刀。
3、什么是工序、安装、工步、工位和走刀?答：1、工序指的是一个工人（或一组工人）在一个工作地点(一般是指一台机床)对一个工件（对多轴机床来说是同时对几个工件）所连续完成的那一部分工艺过程。
2、一个工序有时在零件的几次装夹下完成，这时在零件每装夹一次下所完成的那部分工作称为一次安装。
3、在多轴机床上或在带有转位夹具的机床上加工时,工件在机床上所占有的一个位置上所完成的那部分工作称为一个工位。
4、在加工表面、切削刀具和切削用量(对车削来说,指主轴转速和车刀进给量，不包括切深，对其他加工也类似)都不变的情况下所连续完成的那一部分工作。
5、刀具在加工表面上对工件每一次切削所完成的那一部分工作称为一次走刀.4、机械加工工艺规程制订的指导思想？答：保证质量、提高效率、降低成本.三者关系是，在保证质量的前提下,最大限度的提高生产率,满足生产量要求；尽可能地节约耗费、减少投资、降低制造成本。
5、不同生产类型的工艺过程的特点是什么？答：企业生产专业化程度的分类称为生产类型，机械制造业一般有三种生产类型，即大量生产、成批生产和单件生产。
单件小批生产中，要能适应各种经常变化的加工对象，广泛使用万能机床、通用夹具、通用刀具和万能量具，一般采用较低精度的毛坯。
大批大量生产下,广泛使用各种高效率的、自动化程度高、专用的机床、夹具、刀具和量具，一般尽可能使用精度较高的毛坯。
6、什么是机械加工工艺规程？它的作用是什么?工艺规程的设计的原则和步骤有哪些？答:将合理的工艺过程和操作方法,按照一定的格式写成文件，用来指导生产，这个工艺文件就叫做加工工艺规程。
工艺规程的作用：（1)工艺规程是组织生产的指导性文件。
制定装配工艺规程的方法步骤
制定装配工艺规程的方法步骤1. 收集、研究原始资料研究原始资料应从两方面着手：（1）读图。
弄明白产品或部件的具体结构、组成；各零件的装配关系和连接方法；装配精度要求及设计人员打算用什么方法来保证这些要求。
（2) 审图。
通过结构工艺性分析，看产品结构是否便于拆装、调试和维修;对装配精度要求进行必要的精度校核. 审图中若发现问题应及时与设计人员协商解决2。
决定装配生产组织形式根据产品的结构特点、生产纲领和现场生产条件选择适当的生产组织形式。
3。
划分装配单元划分装配单元是制定装配工艺规程中非常重要的一步，只有将产品合理地分解为可单独装配的单元后，才能合理安排装配顺序和划分装配工序，这对于批量生产尤为重要。
一般情况下,装配单元可分为5级：零件、合件、组件、部件和产品，如图9-12所示。
（1）零件.产品制造的基本单元，也是组成产品的最基本的单元。
大多数零件都先装成合件、组件和部件后才进入总装, 只有少数零件直接进入总装.2）合件。
若干个零件用不可拆卸连接法(如焊接等）装配在一起后的装配单元及利用“合并加工修配法”装配在一起的几个零件（如双联转子泵的内外转子、发动机连杆小头孔和衬套等)称为合件。
(3）组件。
由一个或数个合件及零件组合成的相对较独立的组合体称为组件，如轴和装在该轴上的齿轮、轴承等都可看成是合件。
（4) 部件。
由若干零件、合件、组件组合而成，在产品中能完成一定的完整功能的独立单元称为部件，如车床的主轴箱、进给箱等。
4. 确定装配顺序（1）选择装配基准件。
无论哪一级装配单元,都要选定一个零件或比它低一级的装配单元作为装配基准件.其选择原则为：①基准件应是产品的基体或主干零、部件。
②基准件应有较大的体积、重量和足够的支撑面以满足陆续装入零、部件时的作业要求和稳定性要求.③基准件的补充加工量应最少，尽可能不再有后续加工。
④基准件应有利于装配过程的检测、工序间的传递运输和翻身、转位等作业.2）确定装配顺序。
机械加工与装配工艺规程的制订
机械加工与装配工艺规程的制订机械加工与装配工艺规程的制订是一个重要的过程，它为企业提供了标准化工艺流程，以确保产品的质量和效率。
以下是一些制订机械加工与装配工艺规程的步骤和注意事项：1. 确定目标：制订工艺规程的第一步是明确目标。
企业需要明确产品的要求，包括尺寸、质量标准和生产周期等。
同时，还需要确定工艺规程的可行性和先进性，并考虑到人力资源和设备等方面的限制因素。
2. 分析工艺流程：在制订工艺规程之前，需要对工艺流程进行详细的分析。
这包括原材料的选择、加工方法的确定以及装配过程的安排等。
通过对工艺流程的分析，可以识别出潜在的问题并解决它们，以确保良好的产品性能。
3. 制定详细步骤：在工艺规程中，需要明确列出每个加工和装配步骤的详细流程。
这包括加工设备的准备、工作操作的步骤、所需工具和测量方法等。
每个步骤都需要清楚地描述，以确保操作的一致性和正确性。
4. 确定检验标准：在制订工艺规程中，需要明确产品的检验标准和测试方法。
这包括对零件尺寸、表面质量、装配间隙和功能的检验等。
通过设定明确的检验标准，可以确保产品的质量和性能符合要求。
5. 验证工艺规程：在制订完工艺规程后，需要进行实际验证。
这包括生产一批样品产品，并根据工艺规程进行加工和装配。
通过验证工艺规程，可以确保其的可靠性和可行性，以及减少后续生产中的问题和调整。
在制订机械加工与装配工艺规程时，还需要注意以下几点：1. 注重整体流程：工艺规程应考虑产品加工流程的整体性，确保各个环节之间的衔接和协调。
这样可以避免多余的操作和资源浪费。
2. 考虑工艺的稳定性：在制订工艺规程时，应考虑到工艺的稳定性和可重复性。
这包括材料的供应可靠性、设备的稳定性以及操作人员的技能水平等。
3. 不断改进：工艺规程是一个不断演进的过程，随着技术的发展和生产需求的变化，需要不断改进和更新工艺规程。
企业应建立良好的反馈机制，以及时修订工艺规程。
制订机械加工与装配工艺规程是一个复杂而重要的过程。
装配工艺规程的制定
2、确定装配顺序的一般原则
1）预处理工序先行： 如零件的清洗、去毛刺与飞边、防绣和防腐处理、油漆和
干燥等。 2）先基准后其他：
先进行基准件的装配，以便保证装配过程的稳定性。 3）先下后上：
应用——固定式装配多用于单件小批生产；或装配时不便移动
的大型机械，或装配时移动会影响精度的产品。
2）移动式装配
将产品或部件置于装配线上，通过连续或间歇的移动使其 顺次经过各装配工作地，以完成全部装配工作。
移动式装配：连续移动、间歇移动、变节奏移动。 特点：较细划分装配工序，
广泛采用专用设备及工装， 生产率高， 对工人技术水平要求较低， 易于保证质量。
▪ 7）冲击性质的装配、压力装配和热装配或补充加工 的装配工序应尽量先行，以免破坏后续的装配质量。
▪ 8）使用相同设备及工艺装备的装配，有共同特殊装 配环境的装配，处于基准件同方位的装配应尽可能 连续安排。
大批大量生产中，要制订装配工序卡片，详细说明 该装配工序的工艺内容，以直接指导工人进行操作。
除了装配工艺过程卡片及装配工序卡片以外，还应 有装配检验卡片及试验卡片，有些产品还应附有测试报 告、修正（校正）曲线等。
（7）制定产品检测与试验规范
产品装配完毕，应按产品技术性能和验收技术条件制 定检测与试验规范。
单件小批生产中，装配精度要 求高且零件数较多的场合
中小型柴油机的活塞与缸套、 活塞与活塞销、滚动轴承的内 外圈与滚子
车床尾座垫板、滚齿机分度蜗 轮与工作台装配后精加工齿形
调整法
除必须采用分组法选配的精度 配件外，调整法可用于各种装 配场合
机械加工工艺规程的制订
机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。
2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。
2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。
4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。
4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。
1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。
机械加工工艺规程的制定
(二)加工阶段划分的意义
(1)保证加工质量 工件粗加工时，由于加工余量大，因此加工时背吃刀量 和进给量都大，产生的切削力及切削热也大，从而引起工艺系统受力变形、 热变形也大，所以从加工的方式可以看出，粗加工不可能得到高的精度和 小的表面粗糙度值，必须要有后续的、更高级的加工手段，逐步改变切削 用量，减少加工误差，最终满足零件的设计要求。 (2)合理使用机床设备 加工过程按阶段划分后，可合理使用设备，充分发 挥粗、精加工设备的各自特点，使设备得到合理的使用。 (3)方便安排热处理工序和及时发现毛坯缺陷 在加工过程中，如果零件需 要热处理，则加工过程至少需要划分为两个阶段。
四、加工顺序的安排
(一)机械加工工序的安排
1)为了为后续的工序提供合适的定位基准，往往在加工过程的开始，首先加 工出精基准。 2)首先安排加工表面的粗加工，然后安排半精加工，最后安排精加工、光整 加工。 3)根据零件功能和技术要求，一般将零件加工表面区分为主要表面和次要表 面，以主要表面的加工顺序安排为重点，将次要表面加工穿插于主要表面的 加工工序中间，这样有主有次、相得益彰。 4)先面后孔。 5)对于单件、小批量生产的零件，当工厂(车间)的设备按机床功能归类布置时， 为了避免零件的往返搬运费时、碰伤、碰坏的可能，应考虑加工工序集中安 排。
二、表面加工方法的选择 1.外圆表面的加工
1)粗车。 2)粗车→半精车。 3)粗车→半精车→粗磨。 4)粗车→半精车→粗磨→精磨。 5)粗车→半精车→粗磨→精磨→研磨或其他超精加工。 6)粗车→半精车→精车。 7)粗车→半精车→精车→金刚车(细车)。
图5-7 外圆表面加工流程框图
2.孔的加工
图5-8 孔加工流程框图
2.工序过程卡片 为每个工序所编制的卡片称为工序卡片。在每张工序
装配工艺规程制订
（6）填写装配工艺文件
➢ 单件小批生产仅需填写装配工艺过程卡片。 ➢ 中批生产时，通常也只需填写装配工艺过程卡片，
但对复杂产品还需填写装配工序卡。 ➢ 大批大量生产时，不仅填写装配工艺过程卡片，
而且还需填写装配工序卡。
装配工艺过程卡片、装配工序卡格式如附表所 示。
（7）填写产品检测与试验规范 (产品装配完毕，应按产品技术性能和验
装配工艺规程制订
四、装配工艺规程的制定 （装配工艺规程就是用文件的形式将装配内容、 顺序、检验等规定下来，成为指导装配工作及处 理装配工作中所发生问题的依据。）
1、制定装配工艺规程的原则 ➢ 保证产品的质量 ➢ 满足装配周期的要求 ➢ 要尽量减少手工劳动——机械化 ➢ 要尽量减少装配环节所占的成本
力装配和加热装配。 ➢ 集中安排使用相同设备及工艺装备的装配和有共同特殊装配
环境的装配。 ➢ 处于基准件同一方位的装配应尽可能同时进行。 ➢ 电气、油气管路的安装应于相应工序同时进行。 ➢ 做好特殊工序的防护工作（如易燃、易爆、有毒等工序）
有了装配系统图对整个机器的结构和装配工艺就很清 楚，因此装配系统图是一个很重要的装配工艺文件。
（4）装配顺序的决定（在划分好装配单元，并确定装配基准件 后，可以安排装配顺序）
➢ 工件要预处理，如工件倒角、去毛刺、清洗、干燥等。 ➢ 现基准件、重大件的装配，以便保证装配的稳定性。 ➢ 先复杂件、精密件和难配件的装配，以保证装配顺利进行。 ➢ 先进行易破坏以后装配质量的工作，如冲击性质的装配、压
成批或大 批生产
一种或几种相似装配对象专
用流水线，有周期性间歇移 动和连续移动两种方式
生产率高，节奏性强， 机械化传输 待装零、部件不能脱节
，装备费用较高
机械加工工艺规程的制定
图1粗基准选择比较 a)法兰盘零件 b)以外圆面1为粗基准 c)以内孔毛面3为粗基准 1－外圆表面(不加工) 2－内孔加工面 3－内孔毛面 4－均布孔
1.保证相互位臵要求的原则
一般应以非加工面做为粗基准，这样可 以保证不加工表面相对于加工表面具有较为
精确的相对位臵。当零件上有几个不加工表
面时，应选择与加工面相对位臵精度要求较
2．制定加工工艺规程的原则与要求
• 产品质量的可靠性 工艺规程首先要充分考虑和采取一切确 保产品质量的必要措施，保证产品能全面、 可靠和稳定地达到设计图样上所要求的精 度、表面质量和其他技术要求。
• 工艺技术的先进性
在工厂现有条件下，所制定的工艺规程 在采用本厂成熟的工艺方法的基础上，应 尽可能吸收适合工厂情况的国内外同行的 先进技术和工艺装备，以提高工艺技术水 平。
•
零件的机械加工工艺规程
• 编制工艺规程是生产准备工作的重要内容之 一，合理的工艺规程对保证产品质量、提高劳动 生产率、降低原材料及动力消耗、改善工人的劳 动条件等都有十分重要的意义。 在保证相同加工质量的前提下，不同的工艺 规程，在生产率和经济性方面会有明显的差别。 对于同一个零件，可制定出不同的加工工艺 规程。 因此为了保证零件质量，提高生产率，降低 成本，在制定工艺规程时，应该根据零件技术要 求和工厂的生产条件，确定最合理的工艺过程和 方法。
（二）精基准的选择 精基准主要问题是如何保证设计技术要求的 实现以及装夹准确、可靠方便。为此，一般应遵 循下列五条原则： 1．基准重合原则 应尽可能选择被加工表面 的设计基准作为精基准。
1．毛坯的种类
常见的毛坯种类有：铸件 、锻件 、型材和焊接件等。
形状复杂或尺寸较大的毛坯宜采用铸件； 加工余量小、精度高、性能好的毛坯宜采用锻件； 型材多用于精度要求较高的中小型零件； 焊接件一般用于大型零件的单件小批生产。
第五章 机械加工工艺规程制定
第一节 基础知识及术语
一、生产过程和工艺过程 生产过程 在机械产品制造中，将 原材料(或半成品)转变为成 品的全过程。
第一节 基础知识及术语
工艺过程 在生产过程中，毛坯的制造、零件的机械加工与热处理、 产品的装配等工作将直接改变生产对象的采用形状、尺寸、 相对位置和性质等，使其成为成品和半成品的过程。 主要内容 毛坯和零件成形——铸造、锻压、冲压、 毛坯和零件成形——铸造、锻压、冲压、焊接 、压制、烧结、 压制、烧结、 注塑、 注塑、压塑 … 机械加工——切削、磨削、 机械加工——切削、磨削、特种加工 材料改性与处理——热处理、电镀、转化膜、涂装、 材料改性与处理——热处理、电镀、转化膜、涂装、热喷涂 … 机械装配——把零件按一定的关系和要求连接在一起， 机械装配——把零件按一定的关系和要求连接在一起，组合成 部件和整台机械产品， 包括零件的固定、 连接、 调整、 平衡、 部件和整台机械产品 ，包括零件的固定、 连接、 调整、 平衡 、 检 验和试验等工作
第一节 基础知识及术语
获得尺寸精度的方法 试切法 试切—测量—调整—再试切，反复进行直到被加工 尺寸(工序尺寸)达到要求精度为止的加工方法。 调整法 在机床上先调整好刀具和工件在工序尺寸方向上的 相对位置，并在一批工件的加工过程中保持这个位置不变，以 保证工件工序尺寸精度的方法。 定尺寸刀具法 用刀具的相对尺寸来保证工件被加工部位工 序尺寸的方法。 主动测量法 在加工过程中，利用自动测量装置边加工边测 量加工尺寸，并将测量结果与要保证的工序尺寸比较后，或使 机床继续工作，或使机床停止工作的方法。 自动控制法 在加工过程中，利用测量装置或数控装置等自 动控制加工过程的加工方法。
制定机械加工工艺规程的原则
制定机械加工工艺规程的原则
机械加工工艺规程是指在机械加工过程中，针对不同零部件进行制定的一系列规范和流程，其主要目的是确保机械加工工作的质量和效率。
在制定机械加工工艺规程时，应遵循以下原则：
1. 安全第一：机械加工过程中往往涉及到高速旋转的部件和锋利的切削工具，在制定工艺规程时一定要考虑到员工的安全问题。
2. 严谨科学：机械加工工艺规程应该是科学的、可操作的、可实施的，必须要严谨的制定流程和规范。
3. 精益求精：机械加工是一个精细、复杂的工艺，机械加工工艺规程必须要精益求精，不断的进行完善和改进。
4. 人性化：机械加工工艺规程应该符合人的工作习惯和机械加工员的操作习惯，要考虑到员工的舒适度和工作效率。
5. 经济实用：机械加工工艺规程应该尽可能地减少浪费，提高加工效率，提高成品率，从而达到经济实用的目的。
综上所述，制定机械加工工艺规程时应该遵循安全第一、严谨科学、精益求精、人性化、经济实用的原则，从而制定出高效、可靠、安全的机械加工工艺规程。
制定机械加工工艺规程的步骤和方法
制定机械加工工艺规程的步骤和方法工艺规程是生产工人操作的依据,在加工过程中操作者要不折不扣地按照工艺规程进行生产。
随着新技术、新设备的不断出现,作为指导生产活动的工艺规程也必须与时俱进,不断创新,不断完善。
笔者就如何制定机械加工工艺规程的步骤谈一下浅显的看法。
一、机械加工工艺规程在生产过程中的作用1.工艺规程是指导生产的最基本、最主要的技术文件在执行过程中,如果发现工艺规程有错误或有好的建议,应及时向有关人员反映,经该工艺规程的主管工艺人员更改并经批准后才能执行,不能按照自己的想法随意更改。
一个零件的工艺过程是一个整体,对过程中任何工序的更改都要从整体的观点去分析。
2.工艺规程是进行生产准备和生产管理的依据工艺规程是由产品设计到加工制造的桥梁。
为了把零件的设计图样变成产品,必须在物资方面以及生产管理方面做一系列的准备工作。
3.工艺规程是新厂建设和旧厂改造的重要技术资料在建设新厂或在老厂的基础上为某种新产品的投产扩建车间时,工艺规程可以提供生产需要的机床和其他设备的种类、规格、数量、各类设备的布局、建筑面积、生产工人的工种、数量以及必须具备的技术等级等数据。
二、制定工艺规程所依据的技术资料制定工艺规程的工作是从研究零件图及其技术条件开始的。
工艺人员在制定工艺规程时,首先要确定其内容,将这些内容划分成工序,进而为各工序选择适当的设备,并根据零件图和规定的生产纲领决定取得毛坯的方法。
由此可见,制定工艺规程应当具备以下主要技术资料。
1.产品零件图及有关部件图或总装图产品零件图和与之相应的技术条件是规定对所制零件要求的唯一文件,是零件制成后进行检验和验收的唯一依据。
因此,产品零件图应当正确而完善。
工艺人员在为制定工艺规程而研究产品零件图时,其主要目的是认真领会零件图的各项技术要求,并采取相应的对策以确保产品质量。
2.生产纲领生产纲领是指在一定的时间内应当出产的产品数量。
有了规定的生产纲领,才能据以确定采用哪种方式组织生产,才能合理地确定毛坯的制造方法,才能在拟订工艺过程时确定工序集中或工序分散的程度。
机械加工工艺规程的制定
机械加工工艺规程的制定引言机械加工工艺规程是指在机械加工过程中，为了保证产品质量，提高生产效率，规范操作流程而制定的一系列工艺规定。
它对于机械加工行业的发展和生产过程的管理至关重要。
本文将介绍机械加工工艺规程的制定过程以及应注意的事项。
一、机械加工工艺规程制定的目的机械加工工艺规程的制定旨在规范机械加工操作，确保产品质量和生产效率的提高。
通过制定工艺规程，可以避免不同操作者在同一工序上存在差异，提高产品的一致性和稳定性。
此外，工艺规程的制定还有助于降低生产成本，提高生产效益。
二、机械加工工艺规程制定的步骤1.确定制定目标：在制定机械加工工艺规程之前，首先需要明确规程的制定目标。
例如，是为了提高加工效率还是为了保证产品质量的稳定性。
2.收集相关信息：在制定工艺规程之前，需要收集和整理相关的加工技术资料和设备参数，以便更好地了解加工过程中的各个环节和要求。
3.分析加工过程：通过对加工过程的分析，可以确定每个工艺环节的关键参数和控制要求。
这些参数和要求包括但不限于工序顺序、加工精度、工装夹具、刀具选择和磨损等。
4.编写工艺规程：在上述分析的基础上，逐步编写工艺规程。
工艺规程应包括每个工序的具体操作步骤、工艺参数的设定、加工质量的判定标准等内容。
规程应尽量详细、准确、清晰，并注明参考文献或技术标准。
5.评审和修改：工艺规程的制定不仅需要制定者的经验和知识，还需要与其他相关人员进行评审和修改。
通过评审和修改，可以完善和改进工艺规程，确保其可行性和合理性。
6.工艺规程的执行与培训：制定好的工艺规程需要在实际生产中得到执行，并对相关操作人员进行培训，以确保规程的正确执行和操作者的熟悉程度。
三、机械加工工艺规程制定应注意的事项1.合理性和可操作性：工艺规程应基于实际情况，确保其合理性和可操作性。
不应夸大要求和过分苛求，要根据实际生产情况和设备条件进行制定。
2.标准化：工艺规程的制定应考虑到相关的技术标准和行业规范，以确保规程的标准化和通用性。
机械加工工艺规程的制定
大批量生产
全部有互换性。某些精度较高的配合 件用分组选择装配法
生
毛坯的制造方法
铸件广泛采用金属模机器造型，锻件
铸件用木模手工造型；锻件用自由锻。 部分铸件用金属模；部分锻件用模锻。
广泛采用模锻，以及其他高生
产
及加工余量
类
毛坯精度低，加工余量大
毛坯精度中等，加工余量中等。
产率的毛坯制造方法。毛坯精 度高，加工余量小。
置时所依据的那些点、线、面称为基准。
5.3.1 基准的分类
5.3.1.1 设计基准
定
设计人员在零件图上标注尺寸或相互位置关系时所依据的
位 基
那些点、线、面称为设计基准。见图5.3(a) 。
准 的
5.3.1.2 工艺基准
选 择
零件在加工或装配过程中所使用的基准，称为工艺基准(也
称制造基准)。工艺基准按用途又可分为：
5.3.3.1 精基准的选择
选择精基准时主要考虑应保证加工精度并使工件装夹得方
便、准确、可靠。因此，要遵循以下几个原则：
(1)基准重合的原则
尽量选择工序基准(或设计基准)为定位基准。这样可以减少
精 由于定位基准转化引起的加工误差。
基
准 的
图5.7(a)是在钻床上成批加工工件孔的工序简图。
选 择
若选N面为尺寸B的定位基准 [见图5.7(b)] ，钻头相对1面位
则轴颈是装配基准；主轴箱体装在床身上，则箱体的底面是
装配基准。
5.3.2 工件的装夹与获得加工精度的方法
5.3.2.1 工件的装夹
获 (1)直接找正定位的装夹
得
加 将工件直接放在机床上，工人可用百分表、划线盘、直角尺
工 精
机械加工工艺规程的制定
第七节 机床及工艺装备选择
一、机床设备选择 1. 机床规格与工件尺寸相适应。 2. 机床精度与要求加工精度相适应。 3. 机床生产率与工件生产类型相适应。 4. 机床的选择应结合企业实际情况。 5. 合理选择数控机床。 通用机床无法加工的工序内容为优先。 通用机床难加工，质量难保证的内容作重点。 通用机床效率低，劳动强度大的内容作平衡。
2. 加工阶段的划分 粗加工阶段 ——切除大部分加工余量，重在生产率。 半精加工阶段 ——完成次要表面加工，并为主要表面精加 工作准备。 精加工阶段 ——使各主要表面达到图纸规定的质量要求。 光整加工阶段 ——对质量要求很高的表面，进一步提高尺 寸精度，减少表面粗糙度。
三、工序集中与分散 1. 工序集中 ——将工件的加工集中在较少的几道工序 完成。每道工序加工内容较多。 2. 工序集中的特点 采用高效专用机床及工艺装备，生产率高。 工件装夹次数少，加工位置精度高，物流、 生产周期短。 机床数量少，占地面积少，工入少，生产 计划组织简化。 投资大，调整维护困难，生产准备工作量 大，柔性差。
测量基准：用以测量工件形状、位置、
尺寸时所采用的基准。 装配基准：装配时用来确定零件或部 件在产品中的相对位置所采用的基准。 作为基准的点、线、面不一定存在， 定位时是通过有关具体的表面来体现 的，这些表面即称为定位基面
基准间的 关系
a ）设计基准 装配基准 b ）工序基准 定位基准
c ） 测量基准
二、工艺装备的选择 1. 夹具选择 加工批量小时尽量采用组合夹具、可 调夹具及其它通用夹具。 成批生产时可采用专用夹具，但力求 简单。 大批大量生产时采用各种高效动力夹 具，装夹方便可靠，节省准备时间。 数控机床夹具力求畅开，其定位、夹 紧元件不能影响加工走刀。
