弹簧隔振器安装示意图

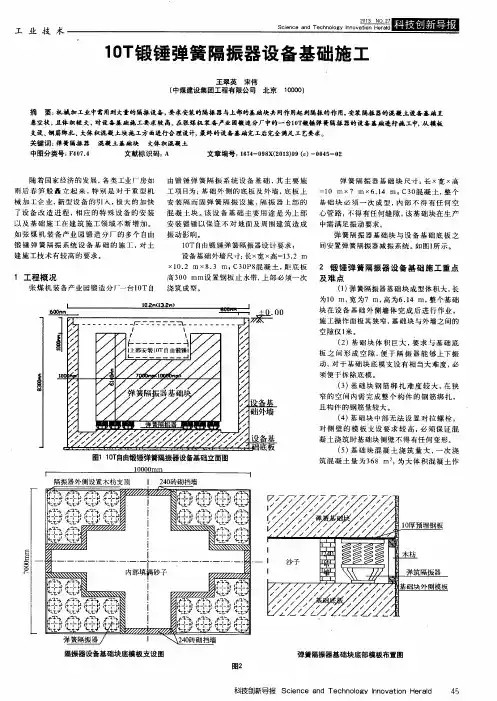

10T锻锤弹簧隔振器设备基础施工
10T锻锤弹簧隔振器设备基础施工摘要：机械加工业中需用到大量的隔振设备，要求安装的隔振器与上部的基础块共同作用起到隔振的作用，安装隔振器的混凝土设备基础呈悬空状，且体积较大，对设备基础施工要求较高。
在张煤机装备产业园锻造分厂中的一台10T锻锤弹簧隔振器的设备基础进行施工中，从模板支设、钢筋绑扎、大体积混凝土块施工方面进行合理设计，最终的设备基础完工后完全满足工艺要求。
关键词：弹簧隔振器混凝土基础块大体积混凝土随着国家经济的发展，各类工业厂房如雨后春笋般矗立起来，特别是对于重型机械加工企业，新型设备的引入，极大的加快了设备改造进程，相应的特殊设备的安装以及基础施工在建筑施工领域不断增加。
如张煤机装备产业园锻造分厂的多个自由锻锤弹簧隔振系统设备基础的施工，对土建施工技术有较高的要求。
1 工程概况张煤机装备产业园锻造分厂一台10T自由锻锤弹簧隔振系统设备基础，其主要施工项目为：基础外侧的底板及外墙，底板上安装隔而固弹簧隔振设施，隔振器上部的混凝土块。
该设备基础主要用途是为上部安装锻锤以保证不对地面及周围建筑造成振动影响。
10T自由锻锤弹簧隔振器设计要求：设备基础外墙尺寸：长×宽×高=13.2m ×10.2m×8.3m；C30P8混凝土，距底板高300mm设置钢板止水带，上部必须一次浇筑成型。
弹簧隔振器基础块尺寸：长×宽×高=10m×7m×6.14m；C30混凝土，整个基础块必须一次成型，内部不得有任何空心管路，不得有任何缝隙，该基础块在生产中需满足振动要求。
弹簧隔振器基础块与设备基础底板之间安置弹簧隔振器减振系统。
如图1所示。
2 锻锤弹簧隔振器设备基础施工重点及难点（1）弹簧隔振器基础块成型体积大，长为10m，宽为7m，高为6.14m，整个基础块在设备基础外侧墙体完成后进行作业，施工操作面极其狭窄，基础块与外墙之间的空隙仅1米。

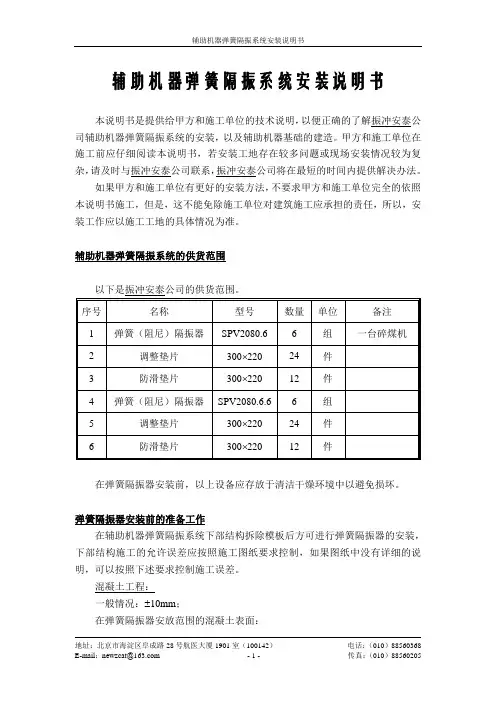

辅助机器弹簧隔振系统安装说明书
