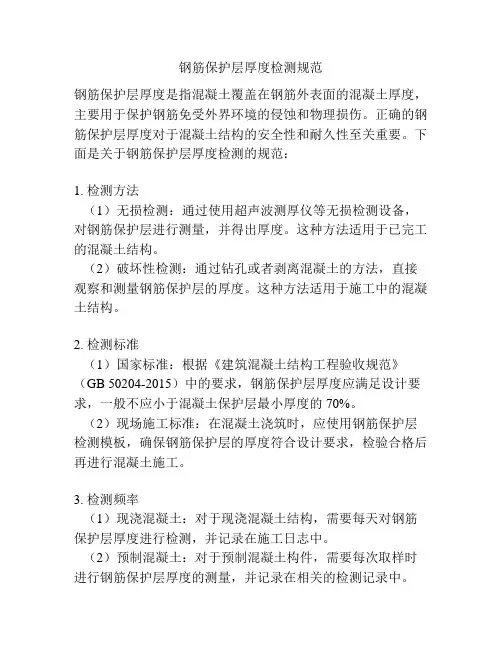

钢筋保护层厚度检测规范

钢筋保护层厚度检测规范钢筋保护层厚度是指混凝土覆盖在钢筋外表面的混凝土厚度，主要用于保护钢筋免受外界环境的侵蚀和物理损伤。

正确的钢筋保护层厚度对于混凝土结构的安全性和耐久性至关重要。

下面是关于钢筋保护层厚度检测的规范：1. 检测方法（1）无损检测：通过使用超声波测厚仪等无损检测设备，对钢筋保护层进行测量，并得出厚度。

这种方法适用于已完工的混凝土结构。

（2）破坏性检测：通过钻孔或者剥离混凝土的方法，直接观察和测量钢筋保护层的厚度。

这种方法适用于施工中的混凝土结构。

2. 检测标准（1）国家标准：根据《建筑混凝土结构工程验收规范》（GB 50204-2015）中的要求，钢筋保护层厚度应满足设计要求，一般不应小于混凝土保护层最小厚度的70%。

（2）现场施工标准：在混凝土浇筑时，应使用钢筋保护层检测模板，确保钢筋保护层的厚度符合设计要求，检验合格后再进行混凝土施工。

3. 检测频率（1）现浇混凝土：对于现浇混凝土结构，需要每天对钢筋保护层厚度进行检测，并记录在施工日志中。

（2）预制混凝土：对于预制混凝土构件，需要每次取样时进行钢筋保护层厚度的测量，并记录在相关的检测记录中。

4. 检测结果及处理（1）测量结果应记录在混凝土工程质量检验报告中，并附上相应的检测设备校准证书。

（2）如果钢筋保护层厚度不符合设计要求，应及时采取措施进行修复。

修复方法可以是重新浇筑混凝土，或者增加钢筋保护层厚度的覆盖层。

5. 监督检测（1）施工单位应建立健全的质量检测体系，并派遣专职监理工程师进行现场监督检测。

（2）监理工程师应持有国家认可的检测设备，并对施工现场的钢筋保护层厚度进行监督检测。

（3）监理单位应及时向建设单位和施工单位报告检测结果，并提出相应的整改措施。

钢筋保护层厚度检测是混凝土结构工程质量控制的重要环节，对于保障混凝土结构的安全性和耐久性具有重要意义。

建议施工单位和监理单位严格按照相关规范进行钢筋保护层厚度检测，确保工程质量达到设计要求。

钢筋位置及保护层厚度检测教程

保护层厚度检测步骤
⑷ 检测钢筋间距时，应将设计间距相同的连续相邻钢筋一一标出，不得遗漏，并不宜少于7根钢筋，然后量测所有相邻钢筋的间距si，并记录其间隔数。
保护层厚度检测步骤
⑸遇到下列情况之一时，应选取不少于30％的已测钢筋且不应少于6处（当实际检测数量不到6 处时应全部抽取），采用钻孔、剔凿等方法验证： ①认为相邻钢筋对检测结果有影响； ②钢筋实际直径未知或有异议； ③钢筋实际根数、位置与设计有较大偏差； ④构件饰面层未清除的情况下检测钢筋保护层厚度； ⑤钢筋以及混凝土材质与校准试件有显著差异。
保护层厚度检测步骤
⑶钢筋位置确定后进行保护层厚度的检测：
①设定仪器量程范围及钢筋直径，沿被测钢筋轴线选择相邻钢筋影响较小的位置，并应避开钢筋接头和绑扎丝，读取保护层厚度检测值。在每根钢筋的同一位置重复检测1次，读取数值。 ②对同一处读取的2个保护层厚度值相差大于 1mm时，该组检测数据无效，并应查明原因，在该处重新进行检测，如2个保护层厚度值相差仍大于1mm，则应该更换检测仪器或采用钻孔、剔凿的方法核实。
RIS-K2
意大利RIS 公司
⒈具有10MHz～2000MHz等各种频率天线 ⒉具有MF、S、Hiress等各种天线阵 ⒊配备专用处理软件
雷达仪
第三节检测技术
一、一般规定
1、不适用于含有铁磁性原材料的混凝土中钢筋的检测。
2、根据钢筋设计资料，确定检测区域钢筋的可能分布状况，选择适当的检测面。检测面应清洁、平整，并避开金属预埋件。
结构钢筋扫描技术主要有电磁感应法钢筋保护层厚度测试仪和混凝土雷达仪两大类，且均已收入建设部新标准《混凝土中钢筋检测技术规程》JGJ/ T152-2008。

钢筋保护层厚度标定

钢筋保护层厚度标定钢筋保护层厚度标定是建筑施工过程中非常重要的一项工作。

保护层厚度的标定直接关系到钢筋的防腐性能和工程质量。

在本文中，我将介绍钢筋保护层厚度标定的方法、标准和注意事项。

一、方法1. 使用超声波测厚仪：超声波测厚仪是一种常用的非破坏性检测仪器，通过测量超声波在钢筋和混凝土间传播的时间，从而计算出钢筋保护层的厚度。

这种方法准确且效率高，适用于不同直径和不同布置方式的钢筋。

2. 使用钢尺和刻度尺：对于较为简单的工程，可以通过将钢尺放在钢筋上，使用刻度尺测量钢筋上方的混凝土厚度，并从总高度中减去钢筋直径，即可得到保护层的厚度。

这种方法简单且成本较低，适用于小型项目和现场快速测量。

二、标准1. 建筑设计规范：在建筑设计中，通常会规定钢筋保护层的最小厚度。

根据不同的工程要求和环境条件，这个最小厚度会有所变化。

因此，在进行保护层厚度标定时，需要遵循所在地区的建筑设计规范要求。

2. 行业标准：在建筑行业中，也有相关的标准规定了钢筋保护层的厚度要求。

例如，国家标准GB 50010-2010《混凝土结构设计规范》中规定了不同钢筋直径下的最小保护层厚度。

这些行业标准是施工过程中不可忽视的参考依据。

三、注意事项1. 选择合适的测量位置：在进行钢筋保护层厚度标定时，应选择多个代表性的测量位置，涵盖整个工程的不同部位和结构。

这样可以确保测量结果的准确性和全面性。

2. 注意钢筋直径变化：钢筋直径在混凝土构件中通常会有一定变化，因此在进行保护层厚度标定时，需要对每个测量位置的钢筋直径进行测量，并计算出实际保护层厚度。

3. 考虑混凝土材料的不均匀性：混凝土材料的密实度和成分在不同位置和不同深度可能会有差别。

因此，在进行保护层厚度标定时，需要进行多次测量，以减小测量误差，并对结果进行合理的分析和判断。

4. 注意环境因素：在进行保护层厚度标定时，应注意环境温度和湿度的影响。

过高或过低的温度都会对测量结果产生影响，因此应尽量在适宜的温度条件下进行测量。

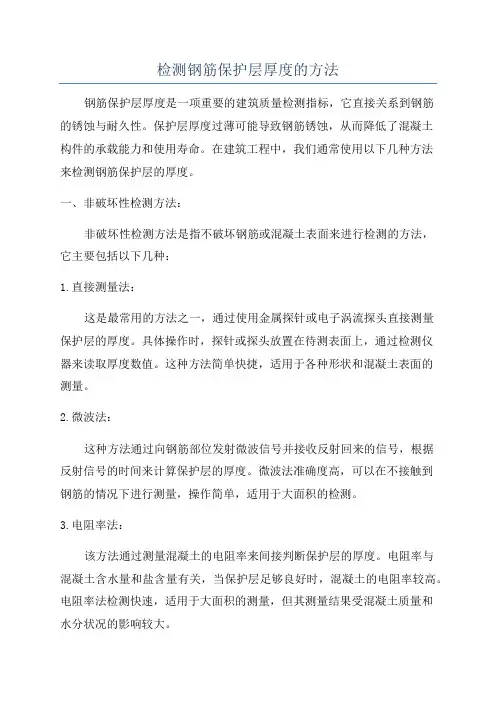

检测钢筋保护层厚度的方法

检测钢筋保护层厚度的方法钢筋保护层厚度是一项重要的建筑质量检测指标，它直接关系到钢筋的锈蚀与耐久性。

保护层厚度过薄可能导致钢筋锈蚀，从而降低了混凝土构件的承载能力和使用寿命。

在建筑工程中，我们通常使用以下几种方法来检测钢筋保护层的厚度。

一、非破坏性检测方法：非破坏性检测方法是指不破坏钢筋或混凝土表面来进行检测的方法，它主要包括以下几种：1.直接测量法：这是最常用的方法之一，通过使用金属探针或电子涡流探头直接测量保护层的厚度。

具体操作时，探针或探头放置在待测表面上，通过检测仪器来读取厚度数值。

这种方法简单快捷，适用于各种形状和混凝土表面的测量。

2.微波法：这种方法通过向钢筋部位发射微波信号并接收反射回来的信号，根据反射信号的时间来计算保护层的厚度。

微波法准确度高，可以在不接触到钢筋的情况下进行测量，操作简单，适用于大面积的检测。

3.电阻率法：该方法通过测量混凝土的电阻率来间接判断保护层的厚度。

电阻率与混凝土含水量和盐含量有关，当保护层足够良好时，混凝土的电阻率较高。

电阻率法检测快速，适用于大面积的测量，但其测量结果受混凝土质量和水分状况的影响较大。

4.X射线法：X射线法是一种常用的非破坏性测量方法，通过使用X射线设备射入混凝土，然后测量透射或散射的X射线的强度来计算保护层的厚度。

这种方法适用于各种类型的混凝土结构，但使用X射线设备需要专业训练和较高的安全防护要求。

二、破坏性检测方法：破坏性检测方法是通过对混凝土或钢筋进行采样，然后对采样样本进行测量来获得保护层的厚度。

它主要包括以下几种：1.剥离试验法：该方法是将混凝土表面的保护层撕离，然后对剥离后的钢筋进行观察和测量，从而得出保护层的厚度。

这种方法简单但是有一定的破坏性，适用于小面积或试验样本的测量。

2.钢筋照相法：这种方法是通过在钢筋表面涂覆一层橡皮膜，并用相机拍摄钢筋剖面，然后测量出橡皮膜在钢筋上的厚度来计算保护层的厚度。

钢筋照相法适用于小面积的测量，但需要一定的仪器设备支持。

钢筋保护层厚度检测操作规程

钢筋位置以及保护层厚度检测一、总则1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》(GB50204-2002)附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》(JGJ/T 152-2008)。

2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

二、检测参数和名词术语1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。

对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图 1 所示。

带肋钢筋保护筋保护层厚度(0〜C Ji12、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度C，。

3、钢筋的示值直径检测时仪器指示的钢筋直径。

4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

5、相关符号U ——第i个测点指示钢筋保护层厚度；io——第i个测点指示钢筋混凝土保护层厚度平均值; m,iC0——探头垫块厚度；——修正系数；S——钢筋平均间距。

6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度（mm）*2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。

预制的肋形板，其主肋保护层厚度可按粱考虑。

3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。

4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。

5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。

7、测试方法（1）电磁感应法钢筋探测仪检测方法原理：由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

钢筋保护层厚度检验方法与注意事项

钢筋保护层厚度检验方法与注意事项摘要：在建筑施工过程中，成本低、坚固耐用且材料来源广泛的钢筋混凝土被人们广泛使用。

但是，很多的钢筋混凝土因为病害，导致部分结构的实际使用年限少于设计使用年限。

这些病害当中因保护层厚度不足引发的病害最多。

正是因为保护层厚度可能显著影响混凝土结构构件的承载力和耐久性，因此保护层厚度检测精度成为结构实体检验过程中必须要予以重视的问题。

关键词：钢筋保护层；厚度；检验一、钢筋保护层的作用钢筋保护层就是在钢筋混凝土整体构件当中，对钢筋进行包裹并保护钢筋避免外漏的混凝土部分，即混凝土表面至钢筋表面两者之间最小的距离。

钢筋保护层厚度控制最主要的作用表现在3个方面。

（1）钢筋混凝土结构是由混凝土和钢筋这两种材料所组成的复合结构，结构当中两种材料实现相互有效的粘结，促使钢筋混凝土结构能够有效构建。

基于钢筋自身的粘结锚固，需要设置有效的混凝土保护层，通过设置钢筋保护层厚度，能够确保钢筋以及周围的混凝土相互之间共同发挥作用，并全面发挥出钢筋自身的所需强度。

（2）如果钢筋裸露在外，会直接受到大气以及空气当中各种介质的侵蚀，导致钢筋受到腐蚀并生锈，或者导致钢筋自身有效截面变小，对其结构受力产生影响，所以要结合钢筋耐久性需求及其使用的具体环境，规定钢筋保护层的最小厚度，确保设计使用期间的钢筋构件不会因为锈蚀降低自身结构的可靠性。

（3）建筑工程中一些钢筋混凝土板、梁及相关预应力构件具有防火性能要求，此时要对钢筋保护层的厚度进行有效控制，确保钢筋构件满足耐火等级要求，在一定耐火限内钢筋构件具有足够的支持能力。

二、影响探测精度的因素钢筋保护层过小时，钢筋的主要成分铁在常温下很容易氧化，造成钢筋的腐蚀。

如果保护层厚度过小，也就是钢筋过分靠近受拉区一侧，一方面容易造成钢筋露筋或钢筋受力时表面混凝土剥落，另一方面随着时间的推移，表面的混凝土将逐渐碳化。

用不了多久，钢筋外混凝土就失去保护作用，从而导致钢筋锈蚀，断面减小，强度降低，钢筋与混凝土之间失去粘结力，构件整体性受到破坏，严重时还会导致整个结构体系破坏。

钢筋间距、保护层厚度检测

电磁感应法检测钢筋间距、保护层厚度1、取样方法对梁、板类构件，应各抽取构件总数的2%并且不少于5个构件进展检验；对于悬挑梁，应抽取构件数量的5%并且不少于10个构件进展检验，当少于10个时，应全数检验；对于悬挑板，应抽取应抽取构件数量的10%并且不少于20个构件进展检验，当少于20个时，应全数检验；对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进展检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进展检验；对梁、板类构件，测钢筋间距、保护层厚度时应去除混凝土外表的杂物，并用磨石将外表浮浆等不平整处打平。

2、检测依据?混凝土构造工程施工质量验收标准? GB50204-2021?混凝土中钢筋检测技术规程? JGJ/T 152-20213、检测设备钢筋保护层厚度检测仪、钢卷尺4、检测方法首先对钢筋保护层厚度检测仪进展复位调零，之后对选定构件被测钢筋进展初步定位，将探头有规律在检测面上移动，直至仪器显示信号强度最强时读数并记录钢筋位置用记号笔做标记；检测保护层厚度时，对每根钢筋选定三个检测部位，每个部位重复进展2次测量并取平均值，结果准确到1mm，梁类构件允许偏差为-7mm～+10mm，板类构件允许偏差为-5mm～+8mm；检测钢筋间距时，应选取至少7根钢筋间距进展检验，用钢卷尺测量第一根钢筋和最后一根钢筋的轴线距离并计算间隔数，钢筋间距测量值准确到1mm,允许偏差为±10mm；检测钢筋直径时，应对每根钢筋选取三个部位，每个位置测量一次取平均值，测量值要求到达钢筋设计直径的95%。

钢筋保护层厚度检验的检测误差不应大于1mm。

5、测试要求当遇到以下情况之一时，应选取至少30%已测钢筋并且不应小于6处，采用钻孔、剔凿等方法验证；仪器要求钢筋直径，钢筋实际直径未知或有异议；钢筋实际根数、位置与设计有较大偏差；构件饰面层未去除的情况下检测；钢筋以及混凝土材质与校准试件有显著差异。

钻孔、剔凿时不得损坏钢筋，实测采用游标卡尺，测量精度为0.1mm。

钢筋保护层厚度检验合格判定标准

钢筋保护层厚度检验合格判定标准
钢筋保护层厚度检验合格判定标准是指对于钢筋混凝土结构中
的钢筋保护层进行检验时，根据一定的标准和方法，对保护层厚度进行评估，判断其是否符合相关的要求和规定，从而确定其是否合格的标准。

具体来说，钢筋保护层厚度检验合格判定标准主要包括以下方面：
一、检验方法：钢筋保护层厚度检验主要采用无损检测和破坏性检测两种方法，其中无损检测主要包括超声波、电磁感应、雷达等方法，破坏性检测主要是通过钢筋穿透试验来进行。

二、检验标准：钢筋保护层厚度的检验标准通常是根据相关的规范和要求来制定的，例如《建筑工程混凝土结构工程验收规范》(GB50204)、《钢筋混凝土结构设计规范》(GB50010)等。

通常情况下，保护层厚度应该不小于设计要求的数值，同时还要满足一定的容差范围。

例如，GB50010规定了钢筋保护层厚度的最小值和最大值，以及在不同情况下的容差要求等。

三、检验结果：钢筋保护层厚度检验的结果应该以实测数值为准，同时还要将检验结果与相应的规范和要求进行比对，如果符合要求，则判定为合格，否则判定为不合格。

总之，钢筋保护层厚度检验合格判定标准是保证钢筋混凝土结构安全可靠的重要环节，应该严格按照规范和要求进行检验，确保检验结果准确可靠。

- 1 -。

钢筋保护层厚度检测结果及评定

第三章构件实体检测
3.1 钢筋保护层厚度检测
3.1.1 检测方法
钢筋保护层厚度采用电磁检测方法进行无损检测，检测钢筋保护层厚度时，需确定被测构件中钢筋的大致位置、走向和直径。

测试区选择表面比较光滑的区域，以便提高检测精度。

3.1.2 检测结果
根据《公路桥梁承载能力检测评定规程》（JTG/T J21-2011），检测构件的钢筋保护层厚度平均值n D 应按式（3-1）计算：
n
1
n =
ni
i D
D n
=∑ 式（3-1）
式中：ni D ——钢筋保护层厚度实测值，精确至0.1mm ；
n ——测点数。

检测构件的钢筋保护层厚度特征值ne D 应按式（3-2）计算。

ne D =n D -P D K S 式（3-2）式中：D S ——钢筋保护层厚度实测值标准差，精确至0.1mm ；
D S P K ——判定系数，按表3-1取用。

表3-1 钢筋保护层厚度判定系数
应根据检测构件的钢筋保护层厚度特征值ne D 与设计值nd D 的比值，按表3-2的规定确定钢筋保护层厚度评定标度。

表3-2 钢筋保护层厚度评定标准
常洪桥钢筋保护层厚度测试数据及评定结果见表3-3。

表3-3 钢筋保护层厚度检测结果及评定
根据常洪桥设计图纸，主梁底板与墩台保护层厚度为35mm。

由表3-3可知：常洪桥主梁底板纵向钢筋保护层厚度推定值为34mm，主梁评定标度为1，表明钢筋保护层厚度对结构受力钢筋耐久性影响不显著；墩台竖向钢筋保护层厚度推定值分别为31mm、30mm，0#墩台、1#墩台评定标度为2，表明钢筋保护层厚度对结构受力钢筋耐久性有轻度影响。

钢筋保护层厚度检测规范

第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。

1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。

如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。

2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。

2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。

带肋钢筋保护层厚度C ≈C 01图2.1.3 带肋钢筋保护层厚度C i ≈C 12.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度tC 。

2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。

2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

2.2 符号C ti —— 第i 个测点指示钢筋保护层厚度；C t i m , —— 第i 个测点指示钢筋混凝土保护层厚度平均值； C 0 —— 探头垫块厚度；—— 修正系数；S —— 钢筋平均间距。

3 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。

板钢筋保护层厚度检测方法

板钢筋保护层厚度检测方法板钢筋保护层厚度的检测方法通常包括以下几种：
1. 磁粉探伤法，这种方法通过在钢筋表面涂覆磁粉，然后使用磁场和磁粉的吸附作用来检测钢筋表面的裂纹和保护层的厚度。

这种方法对于表面裂纹和保护层厚度的检测比较有效，但对于深层的缺陷和厚度不太敏感。

2. 超声波检测法，超声波检测是通过在钢筋表面施加超声波，根据超声波在材料中传播的速度和反射情况来检测钢筋的质量和保护层的厚度。

这种方法可以比较准确地检测出钢筋保护层的厚度，对于深层缺陷也有一定的检测能力。

3. 射线检测法，射线检测是通过在钢筋周围施加X射线或γ射线，然后根据射线在材料中的吸收情况来检测钢筋的质量和保护层的厚度。

这种方法对于深层缺陷和保护层厚度的检测比较有效，但由于射线对人体有一定的辐射危害，所以在使用时需要谨慎。

4. 钢筋探伤仪，钢筋探伤仪是一种专门用于检测钢筋质量和保护层厚度的仪器，通过电磁感应原理来检测钢筋的质量和保护层的
厚度。

这种方法操作简单，速度快，对于一般的保护层厚度检测比较适用。

总的来说，针对板钢筋保护层厚度的检测方法有多种选择，可以根据具体情况选择合适的方法进行检测。

在进行检测时，需要注意安全防护措施，并严格按照相关标准和规范进行操作，以确保检测结果的准确性和可靠性。

钢筋保护层厚度检测方案

金陵王府01-04栋结构实体钢筋保护层厚度检测方案一、钢筋保护层厚度检测部位和检测数量
1．钢筋保护层的厚度的检测部位由监利单位、建设单位和施工单位根据结构构件的重要性共同选定：01-03栋检测部位为：悬挑梁，梁，板
2．钢筋保护层厚度的检测数量01-03栋每层梁抽检5道，其中阳台悬挑梁3道，简支梁2道；板5块：其中阳台板3块，平板2块。

注：对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检测，对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检测。

二、钢筋保护层厚度检测方法：
钢筋保护层厚度检测方法采用局部破损的方法进行检测，检测的测量误差不应大于1mm。

三、规范规定钢筋保护层厚度检测允许偏差值如下：
梁类构件：+10mm、－7mm，板类构件为：+8mm、－5mm。

四、结构实体钢筋保护层厚度检测验收应符合下列规定：
1．全部钢筋保护层厚度检验的合格点率为90%及以上，钢筋保护层厚度检验结果判定合格；
2．全部钢筋保护层厚度检验的合格点率小于90%时但不小于80%时，可再抽取相同数量的构件进行检验，两次抽样总和计算合格点率为90%以上时，判定为合格。

3．每次抽样检测结果中不合格点的最大偏差均不应大于允许偏差值的1.5倍。

即梁：+15mm、－10.5mm
板：+12mm、－7.5mm
江苏双楼金陵王府项目部
2004-11-7
钢
筋
保
护
层
厚
度
检
测
方
案
江苏双楼金陵王府项目部
2004-11-7。

混凝土结构中钢筋保护层厚度的检验

混凝土结构中钢筋保护层厚度的检验【内容提要】主要介绍了结构验收中钢筋保护层厚度检测这一实体检验项目，包括钢筋保护层厚度检测的意义、检验方法及检验过程中的问题【关键词】混凝土结构；实体检验；钢筋保护层；规范为适应建筑业向市场经济过渡，修订后的《混凝土结构工程施工质量验收规范》GB50204-2002(以下简称《规范》)淡化了施工技术、管理、方法、操作等内容而强调检查验收，以“强化验收”来保证工程质量。

其重要措施之一就是增加了结构实体检验这一检查层次。

混凝土结构的功能是承载受力，但实体检验不可能通过加载试验来实现。

因此选定了两项检查内容：结构实体混凝土强度及钢筋保护层厚度。

1.钢筋保护层厚度检测的意义1.1钢筋实体检验项目的选择对结构实体检验项目，混凝土和钢筋各一项。

由于钢筋是工厂化产品，均质性很好，在原材料阶段进行过的试验检验已有足够的代表性，再从结构中取样检验的必要性不大。

而且这种取样要剔凿混凝土，在结构中截取钢筋试样，然后补强，不仅操作太麻烦，而且伤害结构，因此不可行。

但是混凝土结构中钢筋的位置很大程度上与施工质量有关，而且又对构件（尤其是受弯构件）的结构性能造成重大的影响。

我国混凝土结构施工时钢筋移位是常见的通病，由此而引起的质量缺陷不少，甚至发生安全事故。

因此《规范》规定控制“钢筋移位”作为实体检验的项目。

1.2 隐蔽工程验收的缺陷我国传统钢筋分项工程的验收均以隐蔽工程验收作为综合性的最后一道检验。

因为在浇筑混凝土、全部钢筋被隐蔽后，对钢筋的检查已不可能了。

这种做法存在缺陷，因为在混凝土浇筑、振捣过程中，钢筋有可能受施工干扰而移位。

在我国最常见的就是上部负弯矩钢筋因踩踏而下沉，造成有效高度不足，从而降低抗弯承载力及裂缝控制性能及刚度。

并且在实际工程中这种现象屡屡发生，已成为通病。

因此，以隐蔽工程验收作为钢筋施工验收的最后一道关口是不严密的。

1.3钢筋移位引起的质量问题钢筋移位的直接反映是混凝土保护层厚度的变化。

钢筋保护层厚度检测规范

钢筋保护层厚度检测规范第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》(GB50204-2002)。

1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

1052 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。

如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。

2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。

C1C2图2.1.3 带肋钢筋保护层厚度C?C i1带肋钢筋保护层厚度C ?C012.1.4指示钢筋保护层厚度t检测时仪器显示的钢筋保护层厚度。

C2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。

2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

2.2 符号tC ——第i个测点指示钢筋保护层厚度; itC ——第i个测点指示钢筋混凝土保护层厚度平均值; m,iC ——探头垫块厚度; 0,——修正系数;S ——钢筋平均间距。

1063 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。

钢筋保护层厚度检测方法

钢筋保护层厚度检测方法钢筋混凝土结构中的钢筋保护层是保证结构安全和耐久性的重要因素之一。

保护层的厚度直接影响着钢筋的锈蚀情况，因此对于保护层厚度的检测显得尤为重要。

本文将介绍一些常用的钢筋保护层厚度检测方法，希望对相关工作人员有所帮助。

1. 磁性法。

磁性法是一种常用的非破坏性检测方法，通过磁场的变化来测量钢筋保护层的厚度。

这种方法操作简便，不破坏结构，适用于大面积的检测工作。

但是需要注意的是，磁性法对于混凝土表面的处理要求较高，且对于一些特殊材料的适用性有一定局限性。

2. 超声波法。

超声波法是利用超声波在材料中传播的特性来检测钢筋保护层厚度的一种方法。

它可以快速、准确地检测出混凝土结构中钢筋的位置和厚度，适用于各种混凝土结构的检测工作。

但是需要专业的设备和操作人员，成本较高。

3. X射线法。

X射线法是一种精密的检测方法，通过X射线的穿透能力来检测钢筋保护层的厚度。

这种方法可以对混凝土结构进行全面、准确的检测，但是需要专业设备和技术人员，且对环境有一定的限制。

4. 探针法。

探针法是一种简单直观的检测方法，通过在混凝土表面插入探针来测量钢筋保护层的厚度。

这种方法操作简便，成本较低，适用于一些较为简单的检测工作。

但是需要注意的是，探针法对于混凝土表面的平整度要求较高，且只适用于小范围的检测工作。

综上所述，钢筋保护层厚度的检测是混凝土结构维护和修复工作中至关重要的一环。

在选择检测方法时，需要根据具体情况综合考虑各种因素，选择合适的方法进行检测工作。

同时，在进行检测工作时，需要严格按照相关标准和规范进行操作，确保检测结果的准确性和可靠性。

希望本文介绍的方法能够为相关工作人员提供一定的参考和帮助。

检测钢筋保护层厚度的方法(干货)

检测钢筋保护层厚度的方法（干货）整理结构实体钢筋保护层厚度检验的相关内容,罗列如下：一、实施人员为保证结构实体检验的可行性、代表性,施工单位应编制结构性能检验专项方案,并经监理单位审核批准后实施.[文献1中10.1.1]检验方案应在检验前编制.[文献1中条文说明10.1.1]由监理工程师组织并见证,钢筋保护层厚度应由具有相应资质的检测机构完成.[文献1中10.1.1]二、检测构件类型钢筋保护层检测范围主要是钢筋位置可能显著影响结构构件承载力和耐久性的构件和部位,如梁、板类构件的纵向受力钢筋.[文献1中条文说明E.0.1]钢筋移位是我国混凝土结构施工中的通病,而且在钢筋隐蔽工程验收以后还可能发生.对于受弯构件（梁、板）,由于混凝土浇筑时,下料冲击、振捣干扰、人员踩踏而造成的受力钢筋移位,不仅是尺寸偏差,而且直接影响截面的有效高度,可能造成承载力不足或耐久性变差,引发事故.（尽管对于柱、墙等受压构件,也可能发生钢筋移位的问题,但对抗力的影响比受弯构件小得多.）[文献2]其中,装配式混凝土结构的中钢筋保护层厚度检验可按下列规定执行：1连接预制构件的后浇混凝土结构同现浇混凝土结构；2进场时不进行结构性能检验的预制构件部分同现浇混凝土结构；3进场时按批次进行结构性能检验的预制构件部分可不进行检验.（文献1中条文说明10.1.1）三、检测部位对每根钢筋,应选择该处钢筋保护层厚度可能对构件承载力或耐久性有显著影响的部位.有代表性的不同部位量测3点取平均值.[文献1中条文说明E.0.2]根据力学知识可知,悬挑构件应选择根部（弯矩、剪力最大处）；梁和板类构件应选择跨边支座处（负弯矩最大处）和跨度的中央部位（正弯矩最大处）.[文献2]通常对于固端梁和悬挑梁是支座或根部处的上部负弯矩钢筋；对于简支梁或预制构件梁是跨中中央底部的正弯矩钢筋.检查所有梁主筋.嵌固板和挑檐板检验选择支座或根部的上部负弯矩钢筋；简支板或预制板检测跨度中央的底部正弯矩钢筋.因为板钢筋较多,只查有代表性的6根（不宜连续）.[文献2]此外,应选择在承载受力时比较关键和重要的构件和部位（如主梁等）；或万一失效可能引起严重后果（如折断、倒塌）的构件和部位（如简支构件,悬挑构件等）.对于施工中质量控制不良而可能引起安全隐患的构件和部位,也应作为重点检查对象.具体部位应按专项检验方案进行.[文献2]钢筋的混凝土保护层厚度是指从纵向受力钢筋外边缘到结构混凝土表面的最小距离.检测角部钢筋时注意,钢筋侧面最小距离,也是钢筋的混凝土保护层厚度.[文献2]对梁柱节点等钢筋密集的部位,如存在闲难,在检验时可避开这些部位.[文献1中条文说明E.0.2]四、检测数量对已经施工完成的混凝土结构实体.1对非悬挑梁板类构件,应各抽取构件数量的2%且不少于5个构件进行检验.2对悬挑梁,应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁数量少于10个时,应全数检验.3对悬挑板,应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时,应全数检验.[文献1中E.0.1]抽样比率是针对整个工程的,非每层分批抽样.[文献2]五、检测方法可采用非破损或局部破损的方法,也可采用非破损方法并用局部破损方法进行校准.[文献1中E.0.3]1）非破损法：利用电磁感应或雷达波直接测得钢筋保护层厚度的数值.非破损法会受到湿度、钢筋密集程度的影响.最好配合局部破损法进行校准.2）局部破损法：利用凿开,或电钻钻透保护层,用钢卷尺、卡尺直接测量数值.应注意及时用高一标号混凝土等进行修补.[文献2]当采用非破损方法检验时,所使用的检测仪器应经过计量检验,检测操作应符合相应规程的规定.钢筋保护层厚度检验的检测误差不应大于1mm.[文献1中E.0.3]六、合格判定每个检测点,纵向受力钢筋保护层厚度的允许偏差：梁类构件+10mm,-7mm,板类构件+8mm,-5mm[文献1中E.0.4]最大偏差（1.5倍允许偏差）：梁类构件+15mm,-11mm,板类构件+12 mm,-8mm.[文献2]梁类、板类构件应分别满足：1当全部钢筋保护层厚度检验的合格率为90%及以上时,可判为合格；2当全部钢筋保护层厚度检验的合格率小于90%但不小于80%时,可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为90%及以上时,仍可判为合格；3每个检测点小于最大偏差.[文献1中E.0.5]由于梁类构件及板类构件在施工时控制钢筋保护层厚度的措施不同,对结构性能影响的程度不同,允许的尺寸偏差不同,因此检验时应分别进行.但如同属类构件（梁类、板类）,则不管是主梁、次梁或悬挑梁；单向板、双向板或挑檐板,均应归为同一类型,一并计算合格点率.[文献2]钢筋保护层超厚时应注意是否只是截面尺寸偏差,而非钢筋保护层厚度偏差.[文献2]七、不合格处理1返工修补后重新验收适用任何情况.2检测鉴定后验收1）检测鉴定单位复检：适用,无超1.5倍允许偏差点.构件全检,有可能合格的情况.2）钢保偏厚时,尚可用荷载试验进行检测鉴定.（按设计要求委托属2,此时可施工单位或监理单位委托；按设计规范委托属3,此时可设计单位委托.）3设计核算后验收适用于设计要求高于设计规范要求的,检测结果能满足设计规范要求的情况.且建设方同意协商解决的情况.4加固处理后验收适用于建设方同意协商解决的情况.处理方式有：如果由于钢筋移位减少截面高度而影响结构抗力,则应经过复核计算作加固处理.如增补截面厚度,采用植筋或预应力筋的方式加强截面抗力,或粘贴钢板、碳纤维等予以加强等.如果由于保护层过薄而影响结构的耐久性和防火性能,则应增加保护层的厚度,如加耐久性防护层或进行表面防护处理等.5改变用途后验收适用于改变用途能满足设计规范要求,建设方同意协商解决的情况.如潮湿环境改成室内干燥环境使用.八、其他问题1批合格中的不合格测点,如何处理？对所有的结构而言,没有缺陷的理想质量状态是很难实现的,而且实际上也从来没有实现过.因为主客观条件的限制,绝对符合设计要求的完美无缺的混凝土结构是不可能的.混凝土结构验收原理及验收方法如下：1）混凝土的实际质量是波动的；2）混凝土结构中总是存在着缺陷的；3）只要缺陷的性质和数量控制在一定范围内,仍可以通过验收；4）严重缺陷经处理消除后,如不影响结构安全和基本使用功能,仍然可以验收；5）混凝土结构可以在存在缺陷的情况下确认合格,而且通过验收,正常使用.处理原则：对于严重缺陷,必须采取有效措施,将有可能影响结构安全和基本使用性能的隐患消除；对于一般缺陷,视情况进行适当修补,在程度和数量上加以控制即可.[文献2]2钢保检测中易犯的错误1）对每个构件进行合格点率断定,来断定是事否合格验收（某市的检测报告）.2）对连续梁,连续板只检跨中正弯矩钢筋保护层厚度（应检负弯矩钢筋和正弯矩钢筋,目前较难做到）.3）对普通墙、柱保护层厚度提出测试要求,而不增加检测费用（超常规检测,需要另增费用gu yi zhao cha,某市的监督站要求检）.4）满构件寻找合格点,以达到验收目的.（检测机构常规做法）5）板保护层连测6个钢筋（应取同截面,不连续钢筋,宜均匀分布）（某市要求标识测试点位置）.3举例说明不合格处理方案1）对于混凝土构件底部钢筋保护层厚度偏薄且不露筋.可以采用喷涂型钢筋阻锈剂进行全面抹涂（或水泥基弹性防水抗裂涂料（K11类）进行全面抹涂）,增强保护层抗裂性能和耐渗透性能,然后再进行挂网批荡进一步加强面层的保护效果,提高混凝土的耐久性,保护钢筋.2）对于混凝土构件顶部钢筋保护层厚度偏薄,不露筋.可以采用水泥基弹性防水抗裂涂料（K11类）进行全面抹涂,增强保护层抗裂性能和耐渗透性能.3）对于混凝土构件底部钢筋保护层厚度偏薄且露筋.可以考虑把露筋的保护层凿掉,然后对钢筋进行除锈和防锈处理,并采用高压设备对构件表面多遍喷射高强度砂浆或细石混凝土材料,形成新的保护层.4）由于钢筋布置不当导致混凝土构件保护层偏厚,使构件的有效截面高度减少.按检测结果复核计算,对承载力不足的构件,进行加固补强措施,具体可以粘贴钢板或碳纤维布的方法.5）由于模板或者浇筑原因导致的混凝土构件保护层偏厚,而构件的有效截面高度未减少.（1）当荷载,计算复核,承载力够,考虑防裂,不够则（2）；（2）去除多余混凝土.。

混凝土钢筋保护层测厚方法

混凝土钢筋保护层测厚方法一、前言混凝土是建筑工程中常用的材料之一，其强度和耐久性是保证建筑物结构安全和使用寿命的重要因素。

同时，钢筋是混凝土结构中起到支撑作用的关键组成部分。

为确保混凝土结构的安全性及可靠性，混凝土钢筋保护层的测厚方法尤为重要。

本文将介绍混凝土钢筋保护层测厚的方法及其步骤。

二、方法混凝土钢筋保护层测厚方法主要有以下几种：1. 利用金属探测仪器测量金属探测仪器是一种非破坏性测量方法，能够识别混凝土中的金属物质，如钢筋、铁件等。

其测量原理是通过检测金属探测器的磁场变化，来确定混凝土中金属物质的位置和数量。

使用金属探测仪器测量混凝土钢筋保护层厚度的步骤如下：（1）将金属探测仪器的探头靠近混凝土表面，待仪器发出哔哔声时，即可确认金属物质的位置。

（2）在确认金属物质的位置后，可通过金属探测仪器上的刻度尺，来测量混凝土钢筋保护层的厚度。

2. 利用超声波测量仪器测量超声波测量仪器是一种常用的非破坏性测量方法，可以通过声波的传播速度来测量混凝土钢筋保护层厚度。

该方法具有高精度、高灵敏度、快速方便等优点。

使用超声波测量仪器测量混凝土钢筋保护层厚度的步骤如下：（1）将超声波测量仪器的探头贴在混凝土表面上，待仪器发出声波信号后，声波将穿过混凝土，经过钢筋后反弹回来。

（2）超声波测量仪器接收反弹回来的声波信号，并记录下声波传播时间。

（3）根据声波传播时间和声波在混凝土中的传播速度，可计算出混凝土钢筋保护层的厚度。

3. 利用锤击法测量锤击法是一种简单易行、经济实用的测量方法，能够通过锤击混凝土表面，来判断混凝土钢筋保护层的厚度。

该方法适用于小型工程及现场施工等场合。

使用锤击法测量混凝土钢筋保护层厚度的步骤如下：（1）用锤子轻敲混凝土表面，听声音判断混凝土钢筋保护层的厚度。

一般来说，混凝土钢筋保护层越厚，声音越低沉。

（2）将测量结果记录下来，并与设计要求进行比较，以确定混凝土钢筋保护层是否符合规范要求。

4. 利用酸洗法测量酸洗法是一种通过酸洗去除混凝土表面的方法，来测量混凝土钢筋保护层厚度的方法。

钢筋保护层厚度的实体检验

钢筋保护层厚度的实体检验（1）检验依据：《混凝土结构工程施工质量验收规范》GB 50204-2002《混凝土结构工程施工质量验收规程》DB 01-82-2004《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T 365-2006 （2）钢筋保护层的实体检验应由监理单位见证，施工单位组织实施，由有见证资质的检测机构进行试验。

（3）检测的基本要求：使用的仪器应通过检定，并处于正常状态。

检测人员应通过必要的培训，熟悉规范规定、检测操作和仪器的使用。

检测工作应至少由2人进行，检测中应做出详细的原始记录。

作业环境应符合要求。

现场检测应携带相关规范和作业指导书等资料。

（4）检验方法与要求钢筋保护层厚度检测通常采用非破损的方法。

使用“钢筋保护层厚度测试仪”检测，检测精度应达到1mm。

也可采用局部破损的检测方法，是指采用机械打孔，人工剔凿等方法暴露钢筋，直接测量保护层厚度，局部破损的检测方法只在必要时采取，通常用于非破损检测结果的验证。

（5）对于抽查的每根受力钢筋，钢筋保护层厚度检测的部位，应是每根钢筋保护层厚度的“有代表性的位置”，在此位置上测量一点。

“有代表性的位置”对简支或连续梁板，当测试承受正弯矩钢筋时，应选取跨中附近的下部表面；当测试承受负弯矩钢筋时，应选取支座附近的上表面；对于悬臂梁板，应选取构件根部的上表面。

当一根钢筋需要检测多个测点时，应给出各测点的测试值，不得取平均值。

（6）钢筋保护层厚度检测主要是对承重的梁类，板类构件。

对于墙、柱、基础等，规范未要求必须做此项实体检验。

检查数量：对于梁类、板类构件，各自分别抽取同类构件总数量的2％，并各自不少于5个，悬挑构件的抽取不应少于50％。

（7）检测成果判定：钢筋保护层厚度检测的允许偏差，规范规定比钢筋安装时的允许偏差进一步放宽，对于梁为＋10mm、－7mm；对于板为＋8mm、－5mm。

检测结果应有90％的检测点达到合格，只允许少于10％的检测点不合格。

钢筋保护层厚度检验

钢筋保护层厚度检验
1结构实体钢筋保护层厚度检验铁制的选取应均匀分布，并应符合任一规定：
（2）对悬挑梁，应抽取构件数量的5％且不少于10个构件进行检验；当悬挑黄数量少于10个时，应全数检验。

（3）对悬挑板，应抽取构件数量的10％且不少于20个构件进行检验；当悬挑柱体数量少于20个时，应全数检验。

2对选定的梁类构件，应对全部纵向受力钢筋的保护层鉴定厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的厚度进行检验。

对每根钢筋，应选择有代表性的不同部位感测3点取平均值。

3钢筋保护层硬度的检验，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。

当采用非破损方法检验之前，所使用的检测仪器应经过计量检测，检测操作应符合相应操作规程的规定。

钢筋保护层须要厚度检验的检测误差不应大于1mm。

4钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差符合下表规定。

5梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收，并应符合下列规定：
（1）当全部钢筋保护层厚度的合格率为90％及以上时，可判为合格；
（2）当全部钢筋保护层厚度远大于检验的合格率小于90％但不小于80％时，可通过再以抽取相同数量的构件进行检验；当三次按两次抽样平均数计算的合格率为90％及以上时，仍可判为合格；
（3）每次抽样检验结果中不偏差点的最大合格均不应大于本规范附录F.0.4条规定允许偏差的1.5倍。
