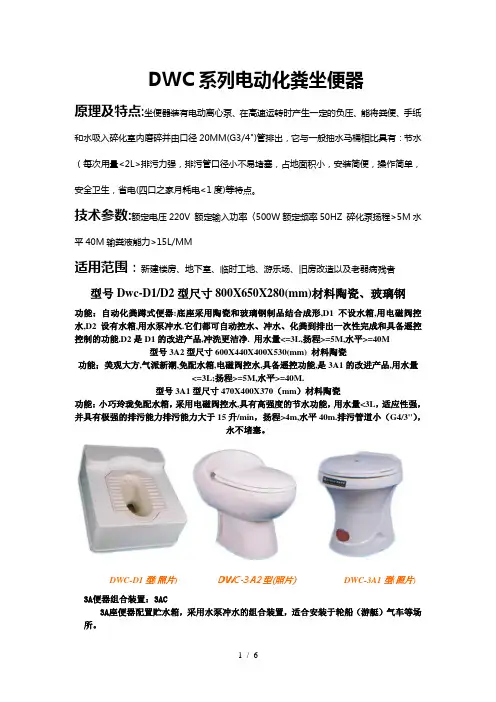

DWC系列电动化粪坐便器

DWC系列电动化粪坐便器原理及特点:坐便器装有电动离心泵、在高速运转时产生一定的负压、能将粪便、手纸和水吸入碎化室内磨碎并由口径20MM(G3/4")管排出,它与一般抽水马桶相比具有:节水(每次用量<2L>排污力强,排污管口径小不易堵塞,占地面积小,安装简便,操作简单,安全卫生,省电(四口之家月耗电<1度)等特点。
技术参数:额定电压220V 额定输入功率〈500W额定频率50HZ 碎化泵扬程>5M水平40M输粪液能力>15L/MM适用范围:新建楼房、地下室、临时工地、游乐场、旧房改造以及老弱病残者型号Dwc-D1/D2型尺寸800X650X280(mm)材料陶瓷、玻璃钢功能:自动化粪蹲式便器:底座采用陶瓷和玻璃钢制品结合成形,D1不设水箱,用电磁阀控水,D2设有水箱,用水泵冲水.它们都可自动控水、冲水、化粪到排出一次性完成和具备遥控控制的功能.D2是D1的改进产品,冲洗更洁净. 用水量<=3L,扬程>=5M,水平>=40M型号3A2型尺寸600X440X400X530(mm) 材料陶瓷功能;美观大方,气派新潮,免配水箱,电磁阀控水,具备遥控功能,是3A1的改进产品,用水量<=3L;扬程>=5M,水平>=40M.型号3A1型尺寸470X400X370(mm)材料陶瓷功能:小巧玲珑免配水箱,采用电磁阀控水,具有高强度的节水功能,用水量<3L,适应性强,并具有极强的排污能力排污能力大于15升/min,扬程>4m,水平40m.排污管道小(G4/3"),永不堵塞。
DWC-D1型(照片)DWC-3A2型(照片)DWC-3A1型(照片)3A便器组合装置:3AC3A座便器配置贮水箱,采用水泵冲水的组合装置,适合安装于轮船(游艇)气车等场所。
型号5A1型尺寸750X655X375(mm)材料陶瓷功能:连体直排式,豪华美观舒适,停电可暂用,能储存,并具有3A1的各种性能用水量<4L,扬程>=5米,水平>=40米型号6A1型尺寸680X655X370(mm)材料陶瓷功能:连体直排式,豪华美观,新颖大方,舒适,是超强的节水产品,用水量<2L,是目前卫生洁具中节水的佼佼者,并具有极强的排污能力,排污能力>15L/min,扬程>4m,水平>40m.排污管道小(G4/3"),永不堵塞。
箭牌马桶结构图

箭牌马桶结构图箭牌马桶结构图第一章引言1.1 背景1.2 目的1.3 结构图概览第二章马桶基本结构2.1 坐便器2.1.1 坐便器材料2.1.2 坐便器外观2.1.3 坐便器内部结构2.1.4 坐便器设计特点2.2 坐便盖板2.2.1 材料2.2.2 结构2.2.3 特点2.3 冲洗装置2.3.1 冲洗水箱2.3.2 冲洗阀2.3.3 冲洗按钮2.3.4 冲洗管道2.4 排水系统2.4.1 排水口2.4.2 排水管道2.4.3 排水阀2.5 附件2.5.1 水箱盖2.5.2 冲水按钮2.5.3 附件安装方式第三章马桶细节设计3.1 弯头设计3.2 冲洗装置设计3.2.1 冲洗量3.2.2 冲洗方式3.3 排水系统设计3.3.1 排水口形状3.3.2 排水管道长度3.3.3 排水阀设计3.4 坐便器设计3.4.1 排水孔位置3.4.2 坐便器高度3.4.3 坐便器宽度第四章马桶制造工艺4.1 坐便器制造工艺4.1.1 材料选择4.1.2 制造工艺流程4.1.3 检测与质量控制4.2 坐便盖板制造工艺4.2.1 材料选择4.2.2 制造工艺流程4.2.3 检测与质量控制4.3 冲洗装置制造工艺4.3.1 材料选择4.3.2 制造工艺流程4.3.3 检测与质量控制4.4 排水系统制造工艺4.4.1 材料选择4.4.2 制造工艺流程4.4.3 检测与质量控制第五章箭牌马桶市场应用5.1 市场概述5.2 需求分析5.3 市场竞争分析5.4 市场发展趋势5.5 市场推广策略第六章总结与展望6.1 总结6.2 展望附录参考文献以上是一个关于箭牌马桶结构图的中文文档。
希望对你有所帮助!。
马桶工作原理讲解

家庭小试验
•
试着在自家的卫生间做两个实验,你就可以理解虹吸现象
的原理。首先,将一杯水倒入便池中。您会发现几乎没有什么变
化。更有趣的是,如果将25杯水(6升)分别倒入马桶,每次倒一
杯,还是什么事情都不会发生。也就是说,不管倒多少杯水,便
池中的水位都不会上升! 当您把水倒入便池中时,便池中的水位
会上升,但多余的水会立即从虹吸管流走。
•
现在,试着把一桶水(大约7.6升)倒入便池中。您会发现倒入
一桶水后,便池中水就会快速流走。这时,便池中几乎所有水都
会被吸走,便池会发出熟悉的“哗哗”声,所有水会顺着水管流
走。为什么会这样呢?因为您以足够快的速度往便池中倒入了足
够多的水,将虹吸管充满。虹吸管充满后,奇妙的事情就会自动
发生。虹吸现象会使得便池中的水全部流进下水道。便池中的水
马桶发展史
马桶构造
结构图
演示马桶工作过程
学生分组试验
1.组装仪器 2.分别按下全排、半排按钮,观察出
水量的变化,得出结论
3.调节浮筒高度,观察水箱水位变化 情况,得出结论
4. 调节排水管上的塑料片,观察出 水量的变化情况,得出结论
理论分析
如果拿掉水箱盖,观察内部,您就会 看到所有这些组件。在您的马桶中,这些 组件的外观可能会稍有不同,但肯定缺一 不可,只是形式略有不同而已。配合工作 的主要系统有三个: • 便池虹吸装置 • 冲水装置 • 上水装置
流光后,空气பைடு நூலகம்进入虹吸管,发出特别的汩汩声,虹吸过程就会
停止。
•
您可以发现,即使洗手间的水被切断,您还是可以照样冲马
桶,只要有一个盛着几升水的水桶就万事大吉了。
谢谢!
马桶结构图,及故障修理

马桶结构图时间:09-16来源:淄博家具网作者:微明抽水马桶原理主要是虹吸原理,抽水马桶结构图依据的也是虹吸原理。
抽水马桶的“抽水”是指大便器下面的S形弯,在排污时,马桶内的水面超过S弯的高点时,形成的虹吸现象,能够把大便器的水和污物一同抽走。
一直到只剩下少量水时,虹吸破坏,留下的少量水,形成了水封。
(虹吸:虹吸现象是液态分子间引力与位差能造成的。
即利用水柱压力差,使水上升再流到低处。
由于管口水面承受不同的大气压力,水会由压力大的一边流向压力小的一边,直到两边的大气压力相等,容器内的水面变成相等高度,水就会停止流动。
利用虹吸现象很快就可将容器内的水抽出。
)抽水马桶结构图1抽水马桶由以下主要部分组成:进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。
一定要弄清以上各部件在工作中的作用。
以下为抽水马桶(水箱)的工作原理,仅供参考:放水时,扳动放水旋钮,旋钮通过杠杆将出水塞拉起。
这样水箱的水就会放出。
水被放出后,出水塞落下,堵住出水口。
此时,浮球也因水面下降,处在水箱底部。
而浮球的下落,带动杠杆将进水塞拉起,而使水进入水箱内。
随着水面的上升,浮球也会因浮力逐渐升高,直至通过杠杆将进水塞压下,堵住进水口。
这样水箱内又盛满水。
想一想,可调旋钮的作用是什么?当进水管因故障而漏水时(如:进水塞不能堵住进水口或进水管破裂),水箱内水面会不断升高,最终将溢出水箱。
而渗水管的设置就解决了这个问题。
当水面升高至渗水管口时,水就会从渗水管流入马桶内,不会使水漫过水箱。
而进水管正常工作时,水箱内水面不会达到渗水管口处,所以也就不用担心水会流走。
抽水马桶结构图2马桶漏水怎么办时间:09-16来源:淄博家具网作者:天道酬勤马桶漏水怎么办,大多数人头痛的问题,有的家庭直接放弃使用马桶,因为无休止的漏水实在是让人厌烦的事情。
马桶漏水怎么办?首先我们应该搞清楚原因。
如何知道马桶漏水1。
内有明显滴水声响可断定抽水马桶漏水。
马桶构造原理图解

马桶构造原理图解
马桶是一种常用的水箱式排水设备,它可以将排水从房间或建筑物中收集并通过排水管道将其运输到下水道或污
水处理厂。
马桶的基本组成部分包括水箱、冲水机构和排水管道。
水箱是马桶的主要部分,用来储存排水。
水箱通常由陶瓷或塑料制成。
在水箱底部有一个出水口,用于连接到排水管道。
冲水机构是马桶的核心部分,用于将排水从水箱中排出。
它通常由一个水阀和一个水龙头组成。
水阀是用来控制水流量的,而水龙头是用来通水的。
排水管道是连接马桶与下水道或污水处理厂的管道。
它们通常由PVC 或铜制成。
当你推动马桶杆时,会把水阀打开,从水龙头进水到水箱,同时把之前积存在水箱里的排水冲到下水道里。
抽水马桶结构、尺寸及维修常识

上面为抽水马桶内部结构简图1、抽水马桶的工作原理:水通过安装有角阀的管道进入水箱,随着水平的不断升高,会托动浮球一同上升,当浮球达到一定高度时,会关封进入管路(主要通过图示的止水橡皮圈处封闭),这时水箱不再补水。
当按下冲水把手时,会牵动水箱下部的止水橡成圈,使其打开,这时水就会时入马桶座。
具体抽水原理如下:抽水马桶的“抽水”是指大便器下面的S形弯,在排污时,马桶内的水面超过S 弯的高点时,形成的虹吸现象,能够把大便器的水和污物一同抽走。
一直到只剩下少量水时,虹吸破坏,留下的少量水,形成了水封。
2、节水方法:方法一、在马桶内放置2.5L的饮料瓶或砖块,以求减少冲水量。
方法二、将里面的浮球柄稍微往下弯一点(不用弯太多),就可以使马桶水箱的储水量降低。
这是因为马桶水箱的储水量是由浮球所控制的。
当浮球升高时,储水量就会增加;反之,当浮球降低时,储水量就会降低。
如果浮球柄弯太多而使储水量降低太多时,除了可把浮球柄再弯回来调整外,也可利用转动浮球柄的方向来调整浮球高低。
如果储水量降低而无法将大号一次冲干凈时,可以在冲大号的同时再用水管或水勺加水冲到马桶(不是水箱)。
此外,在调整浮球高低前,可将未调整前的正常水位先用铅笔在水箱内缘做记号,然后再决定要省多少水或比较省的水有多少。
因为每人每天冲小号的次数大于大号,而冲小号不需要冲大号的水量就可以冲干凈。
同时,这个方法也比在马桶内放砖块或水瓶好又简单。
砖块或水瓶还可能卡住水箱内的装置而使水流不停反而浪费水。
方法三、采用省水型马桶或加装二段式冲水配件。
目前一般传统的马桶每次冲水量约在12至15公升左右,而新一代的省水马桶每次冲水只需在6至9公升,而且因其整体设计不同,不会有因水量减少而冲不干净的疑虑。
不过,由于安装这类省水马桶需要换掉原来整个马桶,一般都是原有马桶老旧时才予以汰换。
较简易且经济的做法,是将原来马桶水箱的配件换装成二段式冲水配件,冲水便可只用一抽水马桶原理主要是虹吸原理,抽水马桶结构图依据的也是虹吸原理。
冲水阀原理图

冲水阀原理图
冲水阀是卫生间中不可或缺的一部分,它的作用是控制水箱中的水量,实现冲水功能。
冲水阀的原理图是指其内部结构和工作原理的图示,通过图示可以清晰地了解冲水阀的构造和工作原理,有助于我们更好地维护和修理冲水阀。
首先,我们来看冲水阀的结构。
冲水阀通常由水箱、浮球、阀芯和水管等部分组成。
浮球通过浮力的作用来控制阀芯的开关,当水箱中的水位下降时,浮球也随之下降,使阀芯打开,供水管中的水流入水箱;当水箱中的水位上升时,浮球也随之上升,使阀芯关闭,停止供水。
这样就实现了水箱水位的自动控制,保证了冲水功能的正常运行。
其次,我们来了解一下冲水阀的工作原理。
当冲水按钮按下时,水箱中的水会通过水管流入马桶,将其中的污水冲走。
在这个过程中,浮球会随着水位的变化而上下移动,控制阀芯的开合,使得水箱中的水始终保持在一个合适的水位。
当水箱中的水位下降到一定程度时,供水管中的水会自动流入水箱,恢复水位。
整个过程中,冲水阀起到了关键的作用,保证了冲水功能的顺利进行。
通过冲水阀原理图,我们可以清晰地了解冲水阀的内部结构和工作原理,这有助于我们更好地进行维护和修理。
比如,当冲水功能出现故障时,我们可以通过原理图找到故障原因所在,进行及时修理。
另外,了解冲水阀的工作原理也有助于我们节约用水,合理利用资源。
总的来说,冲水阀原理图对我们了解冲水阀的结构和工作原理起到了非常重要的作用。
通过学习原理图,我们可以更好地维护和修理冲水阀,保证其正常运行;同时,也可以更加节约用水,做到合理利用资源。
希望大家能够重视冲水阀原理图的学习,让我们的卫生间设施更加完善,为生活带来更大的便利。
冲水马桶原理图解

冲水马桶原理图解冲水马桶是一种常见的卫生设备,通过其特殊的构造和工作原理实现了排泄物的清理和卫生防范。
冲水马桶包括以下几个主要部分:1. 水箱:水箱位于马桶的后部,用于存储清水。
水箱内设有一个水阀门(通常是浮球阀),用于控制水的流入和停止。
当水箱内的水位达到一定高度时,水阀门自动关闭,停止水的流入。
2. 冲洗阀:冲洗阀位于马桶的底部,与水箱连接。
冲洗阀有两个作用:控制清水的流入和排放水箱内的水。
当冲洗阀打开时,水箱内的清水会通过冲洗阀进入马桶内部。
3. 冲水孔:冲水孔位于马桶的底部,并与冲洗阀相连。
它是排泄物被冲走的出口。
当冲洗阀打开时,清水通过冲水孔进入马桶内部,形成冲击力,将排泄物冲刷至马桶下水道。
4. 马桶座圈:马桶座圈位于马桶的上部,是用来坐着或蹲着使用的部分。
5. S形弯管:S形弯管连接马桶底部的冲水孔和下水道。
它的设计有助于防止下水道内的恶臭气体进入室内,并帮助排泄物顺利流入下水道。
冲水马桶的工作过程如下:1. 冲水前:水箱内的水阀门打开,新鲜清水源源不断地流入水箱。
同时,在排泄物未被冲刷走之前,S形弯管的设计可以有效地防止恶臭气体进入室内。
2. 冲水时:将马桶盖打开,按下冲水按钮(通常是位于水箱顶部或墙壁上的按钮),水阀门会关闭,停止水的流入。
此时,冲洗阀打开,水箱内的清水会通过冲洗阀进入马桶内部,通过冲水孔形成冲击力,将排泄物冲刷到S形弯管中,并顺利流入下水道。
3. 冲水后:排泄物被冲刷至下水道后,冲洗阀关闭,阻止水的继续进入马桶。
水阀门重新打开,水箱内的新鲜清水继续流入水箱,准备下一次冲水。
通过上述原理,冲水马桶实现了高效的排泄物清理和卫生防范,使我们的生活更加便利与舒适。
智能马桶精品PPT课件

否
1、打开自 来水角阀, 2、重装单 向阀。
否
操作女 士是否 能清洗?
能
1、进水电磁阀连 接线插头脱落。 2、主线路板不良。
修理或更换好水路管件后应充分清洗以防污垢杂屑残留,避免 水污染或堵塞机器造成新故障。 5. 检查漏水!
进水系统维修或更换零部件后,请仔细检查是否连接牢固、无 漏水,以避免造成水灾。
故障现象
故障诊断
检查电源插 座电压是否 正常?
是 检查漏电保 护器指示灯 是否亮?
整机不通 电
(指示灯 不亮)
否
检查配电 线路
否
按下复位键, 漏电保护器 指示灯是否
亮?
否
无
在线通电检 查变压器次
有
级插座是否
有AC12V电压?
变压器或连 接插头不良。
1、主线路板不 良 2、指示灯线路 板不良
否
检查主机 指示灯是 否亮?
是
按下复位键是否立 刻跳起(指示灯闪 亮又熄灭)?
正常
是
1、漏电保护器不良(受潮、进水). 2、瞬间加热器不良
整机底板部件图
瞬间加热器
转换阀 按摩气泵
柔光照明部件
冲洗杆
主底壳 自动冲水部件
主线路板 变压器
除臭风机 烘干风机
六、主要零部件介绍
主要零部件示意图 显示(指示灯)线路板(AG105)
光敏传感 器
至按键 面贴
排线至 主线路板
座圈 着坐感应
座圈 温传感器
指示灯线路板(AG101)
自动冲水感应
(现已改接主线 路板)
自动冲水电机 (现已改接主线路板)
光敏电阻
座圈 着坐感应
座圈温度 传感器
抽水马桶结构图

抽水马桶结构图:1、抽水马桶的工作原理:水通过安装有角阀的管道进入水箱,随着水位的不断升高,会托动浮球一同上升,当浮球达到一定高度时,会关封进水管路口(主要通过图示的止水橡皮圈处封闭),这时水箱不再进水。
当按下冲水按钮时,会压住水箱下部的止水橡成圈,使其打开,这时水就会时冲入马桶座。
具体抽水原理如下:抽水马桶的“抽水”是指大便器下面的S形弯,在排污时,马桶内的水面超过S弯的高点时,形成的虹吸现象,能够把大便器的水和污物一同抽走。
一直到只剩下少量水时,虹吸破坏,留下的少量水,形成了水封。
进水阀:即浮球阀,通过水位的上涨,提升关闭进水。
如果马桶水箱一只进水,可能就是这里不能关闭导致的,这里可以通过剩下调节来控制水箱水位的高低多少。
这就不用像有些老人一样,为了节约用水在水箱里放一瓶子水的尴尬。
排水阀:就是平常我们按按钮冲马桶水的内部,两个大小按钮分别对应上面黑白两个按钮。
溢水管:如果前面进水阀,不能关闭,或者调节太高,比溢水管还高,那么多余的水会从这个管道流入马桶里,不至于水箱一直进水然后把卫生间淹没,造成不必要的损失。
如果有时候发现马桶一直往外流水就可以检查是不是从这里留出去去的,如果是,那么调节前面进水阀,上面有个扣子用个平口螺丝刀一推就会打开,可以上下移动,移动到合适位置扣好,位置不能高于溢水管。
排水阀:他是马桶中最容易坏的地方,我们用手握住逆时针就可以把它拧下来检查,上面有个插销一样的塑料片是调节水量大小的,我们可以通过上下调节,就可以控制冲水量大小多少的控制。
还有就是马桶水箱上的两个小按钮,如题:一大一小,就是大水量和小水量的控制按钮,按钮上有两个支柱,那两个支柱就是顶住排水阀,通过按压就把排水阀打开,实现冲水。
如果马桶盖上那个盖子马桶里就不断有水流出,那么就是按钮下面的支柱太长了,可以通过旋钮调节到合适位置,就不会流水了。
直冲式和虹吸式马桶实用详述(坐便器内部构造组图)

首先学几个单词, 马桶专业的同学应该认真看下, 非马桶专业感兴趣的同学可以跟我一样对照着看个大概就可以了.唇面(Rim):马桶座下方一环状泻水圈,其外型多与马桶座类似,一般可分为封闭式(Close Rim)与开放式(Open Rim)两种,封闭式唇面下缘有均匀之小孔,开放式唇面下缘则为开口式,为水箱中之水宣泄并洗净池面之管道。
水封(Trap Seal):马桶池面中之存水,可防止排污管中之臭气外溢或小昆虫爬出。
水封面(Water Surface):马桶池面中之存水面,水面愈宽池面不易沾污染物。
水路(Trap Way):马桶池面后端排污之管道。
好, 咱们再搞个马桶结构图稍微研究下:[原谅我整这么个图崇洋媚外恶心大家, 主要第一没有找到中文的,第二我不会制图]分类:直冲式:直冲式的冲水管路简单,路径短,而且管径粗,利用水的重力加速度就可以把脏东西冲干净。
这种马桶的设计中没有返水弯,采取直冲,它在冲刷过程中与虹吸式相比不容易造成堵塞,更容易冲掉比较大的脏物;直冲马桶还得取决于自家的楼层管道设计,如果没有设置水封,选择直冲马桶则不容易防臭。
这种方式目前依然是国外的主流方式,主要是利用水箱的高度和水的重力下落而冲干净,管道比较粗大且短。
可以做到真正的3/6升冲水,这种方式可以将马桶冲得很干净。
但是缺点是噪音大、冲相不好看。
虹吸式的管道走得很高,又长又细,因为管径越小,虹吸的效果才越明显,抽水力越大。
但不可避免地对水量的要求就大了。
虹吸式马桶容易冲掉黏附在马桶表面的脏物。
又因为虹吸式的管径也就56公分左右,折合成过水面积,要比直冲式的差三倍左右,冲水时非常容易堵死。
经常容易堵是它本身的结构特点造成的。
虹吸是指在大气压的情况下,迅速形成液体高度差,使液体从受压力大的高水位流向压力小的低水位,并充满污管边产生虹吸现象,直到液体全部排出冲入空气中。
总的特点就是很安静也很好看,显得很高档的感觉。
利用细细的、很长的管道做到虹吸效果。
智能马桶电路工作图

智能马桶电路工作方框图MP3工作受遥控器控制开关、上下首、音量机器通电电源打开(受遥控器、薄膜开关控制便座加热丝加热受遥控器控制座温档位放水电机零位检测LED显示为零不归零报警蜂鸣器间隔3秒叫5次,同时微光灯间隔3秒闪5次,并切断强电归零水枪伸缩定位步进电机零位检测归零水位检测不满xxLED显示数字、水枪后退、电源指示灯亮、状态水箱加热受遥控器控制水温档位指示灯亮、微光灯亮当风温工作时,水温不工作③喷口清洗受薄膜开关控制、照明受遥控器、薄膜开关控制水温超高检测超高①报警人体感应自动翻盖受遥控器控制翻圈盖漏电检测漏电②报警定时开关、节电、翻转开关受遥控器控制开关④自动老化、⑤时间调节不着座⑦防污除臭工作连续自动冲水功能⑧烘干(风温低、中、高盖、圈同时闭合档受遥控器控制)⑥着座自动冲水设定自动冲水⑾女性专用、臀部清洗⑩除臭电机xx⑨清洗工作1分钟(水势低、中、高。
按人离座摩,位置往返、前进、后退受遥控器控制)座盖延时10秒自动闭合①蜂鸣器连续不断地叫,并切断强电⑥人离座1秒不影响工作,如超出1秒则视为离座。
②蜂鸣器连续不断地叫,同时微光灯连续不断地闪,⑦此工作状态光遮在180°,并在人着座后工作3-5并切断强电秒③此工作状态光遮在0°⑧此步骤中风机早0。
"5秒电热丝工作,除臭电机停止④自动老化程序:在人未着座时,同时按女性专用和⑨清洗开始时电磁阀晚步进电机1秒工作,结束时电臀部键16秒后进入自动演示状态:自动翻圈盖—喷磁阀早步进电机1秒停止工作,并女性专用状态光遮口清洗1."5分—防污3-5秒—臀部1."5分—女性专在270°-315°臀部状态光遮在45°-90°往返电机前进、后退各4步用1."5分—烘干4分--自动关圈盖—间隔4分进入下一循环⑩此步骤中在人离座后除臭延时工作1分钟⑤同时按臀部和停止调节小时,同时按烘干和女性专⑾此步骤在着座/微动开关断开后16秒后自动放水(当用调节分钟按烘干放水后,人离座不再放水报警微光灯连续不断地闪,不切断强电,但关掉水温和风温,座温保持不归零报警蜂鸣器间隔3秒叫5次,并切断强①蜂鸣器连续不断地叫,并切断强电②蜂鸣器连续不断地叫,同时微光灯连续不断地闪,并切断强电③自动老化程序:在人未着座时,同时按女性专用和臀部键16秒后进入自动演示状态:自动翻圈盖—喷口自洁3-5秒—臀部1."5分—女性专用1."5分—喷口自洁3-5秒—烘干4分--自动关圈盖—间隔4分进入下一循环④同时按臀部和停止调节小时,同时按烘干和女性专用调节分钟⑤人离座1秒不影响工作,如超出1秒则视为离座。
家庭马桶结构图_

马桶结构图抽水马桶原理主要是虹吸原理,抽水马桶结构图依据的也是虹吸原理。
抽水马桶的“抽水”是指大便器下面的S形弯,在排污时,马桶内的水面超过S弯的高点时,形成的虹吸现象,能够把大便器的水和污物一同抽走。
一直到只剩下少量水时,虹吸破坏,留下的少量水,形成了水封。
(虹吸:虹吸现象是液态分子间引力与位差能造成的。
即利用水柱压力差,使水上升再流到低处。
由于管口水面承受不同的大气压力,水会由压力大的一边流向压力小的一边,直到两边的大气压力相等,容器内的水面变成相等高度,水就会停止流动。
利用虹吸现象很快就可将容器内的水抽出。
)抽水马桶结构图1抽水马桶由以下主要部分组成:进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。
一定要弄清以上各部件在工作中的作用。
以下为抽水马桶(水箱)的工作原理,仅供参考:放水时,扳动放水旋钮,旋钮通过杠杆将出水塞拉起。
这样水箱的水就会放出。
水被放出后,出水塞落下,堵住出水口。
此时,浮球也因水面下降,处在水箱底部。
而浮球的下落,带动杠杆将进水塞拉起,而使水进入水箱内。
随着水面的上升,浮球也会因浮力逐渐升高,直至通过杠杆将进水塞压下,堵住进水口。
这样水箱内又盛满水。
想一想,可调旋钮的作用是什么?当进水管因故障而漏水时(如:进水塞不能堵住进水口或进水管破裂),水箱内水面会不断升高,最终将溢出水箱。
而渗水管的设置就解决了这个问题。
当水面升高至渗水管口时,水就会从渗水管流入马桶内,不会使水漫过水箱。
而进水管正常工作时,水箱内水面不会达到渗水管口处,所以也就不用担心水会流走。
抽水马桶结构图2马桶漏水怎么办马桶漏水怎么办,大多数人头痛的问题,有的家庭直接放弃使用马桶,因为无休止的漏水实在是让人厌烦的事情。
马桶漏水怎么办?首先我们应该搞清楚原因。
如何知道马桶漏水1。
内有明显滴水声响可断定抽水马桶漏水。
2。
较隐密的漏水可用以下方法检查:在马桶内滴入红墨水,搅匀后看马桶出水处有无红色水流出,如有则说明马桶有漏水。
区分虹吸和直冲式 马桶原理图分析

区分虹吸和直冲式马桶原理图分析如何区分虹吸和直冲,什么是虹吸呢?虹吸是依靠大气压强,使液体从较高的地方通过虹吸管,先向上再向下流到较低地方的现象;直冲就是利用水的重力转化为水的冲力,直接把脏物冲出去。
现在的座便器基本上都是虹吸的,直冲的款式比较少,虹吸能把上面漂浮的脏物吸出去,直冲就不行了,对于浮在上面的东西,只能多冲几次,才能把它冲下去。
碰见刮风的天气,风从顶层透气立管,灌进来,又从水封底的出口冒出来,直冲的水封比虹吸低,水封的压力也比较小,所以容易出现冒泡返味,虹吸就不会!下面就让我们来看看两种马桶原理图,了解各自的工作原理。
如何区分虹吸和直冲,什么是虹吸呢?虹吸是依靠大气压强,使液体从较高的地方通过虹吸管,先向上再向下流到较低地方的现象;直冲就是利用水的重力转化为水的冲力,直接把脏物冲出去。
现在的座便器基本上都是虹吸的,直冲的款式比较少,虹吸能把上面漂浮的脏物吸出去,直冲就不行了,对于浮在上面的东西,只能多冲几次,才能把它冲下去。
碰见刮风的天气,风从顶层透气立管,灌进来,又从水封底的出口冒出来,直冲的水封比虹吸低,水封的压力也比较小,所以容易出现冒泡返味,虹吸就不会!下面就让我们来看看两种马桶原理图,了解各自的工作原理。
直冲式与虹吸式马桶结构图对比1、直冲式直冲式座便器是利用水流的冲力来排出脏污,一般池壁较陡,存水面积较小,这样水力集中,便圈周围的落下的水力加大,冲污效率高。
利用被压缩的空气形成的很大的推力,冲水速度快,冲力大,强排污,速度快,用水少,不泄漏。
直冲式由于使用的是水流瞬间强大的动能,所以冲击管壁的声音比较大。
后排水多为直冲式。
而直冲式马桶下水管道直径大,容易冲下较大的脏物。
虹吸式马桶结构图2、虹吸式虹吸式座便器的结构是排水管道呈“∽”型,在排水管道充满水后会产生一定的水位差,借冲洗水在便器内的排污管内产生的吸力将便便排走,由于虹吸式座便器冲排是不是借助水流冲力,所以池内存水面较大,冲水噪音较小。
马桶的构造原理图解

马桶的构造原理图解
马桶的构造原理简述如下:
1. 水箱:马桶的顶部通常装有一个水箱,用来储存冲洗水。
水箱内有一个水阀,控制水流的开启和关闭。
2. 冲洗阀:水箱内设有一个冲洗阀,通常是一个球阀或者浮球阀。
当冲洗按钮按下时,冲洗阀开启,水流进入马桶。
3. 冲洗管道:冲洗阀通常连接着一条冲洗管道,将水流引导到马桶的冲洗孔处。
4. 冲洗孔:马桶的底部设有一个冲洗孔,它连接着冲洗管道。
当冲洗阀开启时,水流从冲洗孔冲击进入马桶内。
5. 水封:马桶内的冲洗孔下部通常设有一个水封,它能够有效地防止恶臭气体从下水道进入卫生间。
6. 排泄物排出:在马桶底部设有一个排泄物排出口,当冲洗水流进入马桶时,排泄物会被冲洗到排出口处。
7. S型弯管:马桶的排出口通常连接着一个S型弯管,它能够形成水封,阻隔下水道内的气味进入卫生间。
8. 排水管道:S型弯管连接着一条排水管道,将排泄物和废水从马桶引导出去,进入下水道系统。
需要注意的是,马桶的构造原理可能会因不同的设计而有所差异,但以上是常见的马桶构造原理概述。
66-67座便器(马桶)结构剖面图和专业名词

座便器(马桶)结构剖面图和专业名词了解座便器(马桶)的内部结构对座便器选购无疑是有百利而无一害。
尽管目前市场上的座便器种类繁多、风格多样,但是其基本功能和内部结构是大同小异。
下面是座便器的剖面图、结构图,看看座便器都有哪些零部件,让你对座便器一目了然。
中文版的座便器结构图阻尼缓冲盖:不同于一般的座便器盖板,这种带有阻尼缓冲功能的盖板能杜绝盖板与便圈合上时发出的刺耳噪音。
它是利用摩擦阻力原理使盖板在往下合上时可以将速度放缓而没有任何噪音。
法兰圈:法兰圈就是密封圈。
许多工业用的轴承之间为了减震和防磨损用的橡胶皮垫叫法兰,座便器用的法兰是放在排污口与卫生间下水孔之间,起到密封的作用,这样虹吸的座厕不漏气,冲水效果也更好。
水封:座便器池中的存水。
可防止排污管中的臭气外溢或小昆虫爬出。
唇面:座便器下方一环状泻水圈,其外型多与座便器座类似,一般可分为封闭式与开放式两种,封闭式唇面下缘有均匀的小孔,开放式唇面下缘则为开口式,是水箱中的水宣泄并洗净池面的管道。
坑距:是指从墙面到马桶排污口中心点的垂直距离,一般分为300毫米和400毫米坑距,也有特殊坑距的,所以一定要先量好尺寸再去选购坐便器。
水路:座便器后端排污管道。
水封面:座便器中的存水面,水面越宽池面越不易沾染污物。
冲水式:以水位的落差将秽物冲出座便器的冲洗方式。
冲落式:利用强力水流(一般为直线进水管)将秽物冲出座便器的冲洗方式。
秽物可在冲洗瞬间被快速冲出,洗净效果好,且管路不易阻塞。
冲落式利用水流的冲力来排出污物,为使从便圈周围的分水孔落下的水力加大,通常池壁都设计得较陡;又为使水力集中,存水池面积较小。
该种冲水方式的缺点是冲水噪声大,同时由于水封面积小,易产生积垢。
虹吸式:虹吸式是借冲洗水在座便器的排污管道(通常称为存水弯道)内充满水后形成的虹吸现象,将污物排走。
虹吸式座便器的结构特点是便器内有一个完整的管道。
形状呈侧倒状“S”形,利用给水时的水位差促进虹吸作用的形成,由于不借水力冲走污物,所以池壁坡度较缓,池底也扩大了存水面积,这解决了冲落式噪声过大的缺点。
马桶排水阀内部结构及原理

马桶排水阀内部结构及原理
马桶排水阀内部结构及原理主要包括以下方面:
内部结构:
1.阀体:通常由塑料或金属制成,具有耐腐蚀、耐高温和耐压的特性。
2.阀芯:通常由橡胶制成,是一个长条状零件,其长度和直径要根据特定马
桶的大小进行设计。
3.密封圈:通常也由橡胶制成,用于密封阀体和阀芯之间的连接。
4.连杆和弹簧:连杆用于连接阀体与阀芯,并传递外力。
弹簧则用于控制阀
芯的开合速度和阀芯关闭时的密封性。
工作原理:
1.水箱注水阶段:当抽水马桶的水箱注水时,水会通过进水管进入水箱,同
时通过进水口进入排水阀。
2.排水阶段:当马桶排水时,冲水按钮被按下,马桶内的水会通过排水口进
入排水阀。
排水阀内部的阀芯被水流压力推动,阀芯上端的密封圈贴合阀体,防止水从排水阀反流进入水箱,同时下端的密封圈与排水管相贴,使水从排水管中流出。
3.停水阶段:当排水结束后,水箱停止注水,此时排水阀内部的阀芯会向上
移动,阀芯上端的密封圈与阀体相贴,密封阀门;同时下端的密封圈也与排水管相贴,阻止气体和异味倒流进入马桶。
以上是马桶排水阀内部结构及原理的基本内容。
了解这些内容有助于更好地理解马桶的工作原理和维护方法,对于保障马桶的正常使用和维护十分重要。
直冲式马桶结构图

直冲式马桶结构图直冲式马桶,顾名思义,就是⼀种直冲⽅式的马桶,主要的特点就是这冲⽔的⽅式,⽽且现如今也有很多的直冲式马桶结构图,可以让你更加的了解这种直冲⽅式。
利⽤压缩的空⽓,形成⼀个推⼒,快速的把污秽排出去,具有速度快、强排污、不泄露以及⽤⽔少等特点,这种⽅式的冲⽔⽅式也是现如今马桶⾏业最常⽤的⼀种⽅式。
不过想要知道更多直冲式马桶,那么就得从直冲式马桶结构图开始看齐。
了解并知道直冲式马桶结构图,才会有更深刻的认知。
马桶,已经成为了我们⽇常中的⼀部分了,但是直冲式的马桶⼤家真的都了解了吗?直冲式的排污⽅式,虽然并不给很多⼈知晓,也不知道其排污的原理,相信⼤家看过以下这些直冲式马桶结构图,机会对直冲⽅式的马桶,有更深的了解。
由于直冲⽅式的速度⽐较快,⽔流也很强⼤,所以冲⽔的声⾳也会发出很⼤的噪⾳,⽽且排污的管道直径也⽐较⼤,不容易堵塞。
这就是直冲式马桶最⼤的⼀个优点。
更多信息,咱们还是从直冲式马桶结构图开始说起吧!2015热销产品!全⽹直击!⽕热抢购中!点击了解>>直冲式马桶结构图-简单现如今的马桶设计,也是越来越⼈性化了,⽽且也⽐较贴⼼,直冲式马桶的结构也让很多消费者都体验到了不⼀样的家居⽣活⽅式。
⼩编推荐的这张直冲式马桶结构图,⾮常的⼀⽬了然,也让⼤家可以清楚看到其排⽔的⽅式,和虹吸式马桶最⼤的不同点就在于存⽔弯。
虽然直冲式马桶结构图简单,但是其中的设计⼯艺确实很复杂的。
这样的设计技术,也满⾜了很多不同家庭对于马桶结构的装饰需求。
直冲式马桶结构图-⽅便直冲式马桶积⽔⾯积⽐较⼩,⽽且这样的⽅式也⽐较集中,可以快速的排出污秽,加⼤冲⽔效果。
从以上这张直冲式马桶结构图上看来,⽐较简单,⽽且这种⽅式的直冲式马桶结构图,也让我们明⽩了直冲式冲⽔的⽅便,⽽且在安装直冲式马桶时候,相⽐于虹吸式马桶⽽⾔,步骤也会简单很多。
⽽且你也可以按照提前设计好的直冲式马桶结构图,进⾏装修装饰。
这样⽅便的直冲式马桶结构图,希望可以给⼤家参考!直冲式马桶结构图-快捷从冲洗的⾓度来看,直冲式的马桶冲⽔⼒度要⽐虹吸式好得多。
马桶进水阀详细结构

马桶进水阀详细结构
马桶进水阀是马桶中非常重要的一个部件,它负责控制水的流入和停止,确保马桶的正常使用。
下面将详细介绍马桶进水阀的结构。
1. 阀体:马桶进水阀的主体部分是一个金属或塑料制成的阀体,一般呈圆柱形。
阀体上有多个连接口,用于与水管、冲水按钮等部件连接。
2. 阀芯:阀芯是马桶进水阀的核心部件,一般由橡胶或塑料制成。
它负责控制水的流入和停止。
阀芯上有一个孔,通过旋转或推拉的方式来控制孔的开启和关闭,从而控制水的流量。
3. 手柄:手柄是连接阀芯的一个杆状部件,一般位于马桶进水阀的顶部。
通过手柄的转动或推拉,可以使阀芯开启或关闭。
4. 调节装置:马桶进水阀还配备了一些调节装置,用于控制水的流量和压力。
一般情况下,可以通过调节装置来控制水的进入速度和停止时间。
5. 进水管道:进水管道连接在阀体上的一个接口上,用于将水引入马桶。
进水管道一般由金属或塑料制成。
6. 进水阀口:进水阀口是进水管道连接到马桶进水阀的地方,它可以通过开启和关闭马桶进水阀来控制水的流入。
7. 过滤器:一些马桶进水阀还配备了过滤器,用于过滤水中的杂质,防止杂质堵塞阀芯和管道。
以上就是马桶进水阀的详细结构。
马桶进水阀通过阀芯的控制,可以实现水的流入和停止,从而保证马桶的正常使用。
不同型号的马桶进水阀可能会有一些细微的差别,但总体结构是相似的。
在使用马桶进水阀时,需要注意定期清洁和维护,以确保其正常运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
作品集-02
7
作品集-02
馬桶沖水器-組合圖
馬桶沖水器-炸開圖
8
作品集-02
馬桶沖水器-零件 1
馬桶沖水器-零件 2
9
作品集-02
馬桶沖水器-零件 3
馬桶沖水器-零件 4
10
作品集-02
馬桶沖水器-零件 5
馬桶沖水器-零件 6
11
作品集-02
馬桶沖水器-零件 7
馬桶沖水器-零件 8
12
作品集-02
馬桶沖水器-零件 9
馬桶沖水器-零件 10
13
作品集-02
馬桶沖水器-零件 11
馬桶沖水器-零件 12
14
作品集-02
馬桶沖水器-零件 13
馬桶沖水器-零件 14
15
作品集-02
馬桶沖水器-零件 15
馬桶沖水器-零件 16
16
作品集-02
馬桶沖水器-零件 17
馬桶沖水器-零件 18
17
作品集-02
過濾器-組合圖
過濾器-炸開圖
18
作品集-02
過濾器-零件 1
過濾器-零件 2
過濾器-零件 3
19
作品集-02
過濾器-零件 4
過濾器-零件 5
20
作品集-02
過濾器-零件 6
過濾器-零件 7
過濾器-零件 8
21
作品集-02
過濾器-零件 9
過濾器-零件 10
過濾器-零件 11
22
作品集-02
過濾器-零件 12
過濾器-零件 13
過濾器-零件 14
23
作品集-02
水流控制器-組合圖
水流控制器-炸開圖
24
作品集-02
水流控制器-零件 1
水流控制器-零件 2
水流控制器-零件 3
25
作品集-02
水流控制器-零件 4
水流控制器-零件 5
水流控制器-零件 6
26
。
