毛石墙砌筑方案

中信建投证券南侧河道毛石墙砌筑施工方案

编制人：

审核人：

审批人：

北京市燕化天钲建筑工程有限责任公司

第二项目经理部

2012年10月19日

目录

一、工程概况 (1)

二、施工范围 (1)

三、工期要求 (1)

四、施工准备 (1)

五、施工方案 (2)

六、质量保证措施及施工注意事项 (3)

6.1毛石墙基础施工 (3)

6.2毛石墙墙体施工 (3)

七、安全生产措施 (4)

八、环境保护及文明施工措施 (4)

中信建投证券南侧河道毛石墙砌筑施工方案

一、工程概况

新建及修复毛石墙位于中信建投证券大楼南侧，部分毛石墙由于大雨被冲毁，部分毛石墙产生裂缝需修复，由于河流南侧部分河道被淤泥堵塞，河水靠近北侧毛石墙流淌，为新建毛石墙，需将河流南侧河床内的淤泥清除，将河流改道，以便于新建及拆除恢复毛石墙部分基础开槽施工。

二、施工范围

中信建投证券大楼南侧毛石墙总长度为100.5m，其中30m因大雨冲毁需新建，8m由于大雨使墙体出现较大裂缝需拆除后恢复，其余部分利旧，整体毛石墙顶部需加1.2m高巴士底网。因河流北侧河床上存在一条10千伏电缆且标识桩已被大雨冲毁，电缆位置不能确定，故新建及拆除后恢复部分的毛石墙基础施工需挖槽人工处理，为该部分毛石墙基础施工及拓宽河道，需将河流南侧河床上的淤泥拆除，令河流改道。

三、工期要求

自2012年10月19日开工，于2012年10月底完工。

四、施工准备

1、人员准备情况：

2、机械准备情况：

五、施工方案

1.因河流北侧河床上存在毛石墙附近存在一条10千伏电缆，标识桩已被冲毁，无法确定电缆的准确位置，为安全施工需要，不允许采用机械开挖，需在安全员现场监督下，采用人工探测开挖，当人工开挖探测出电缆的位置且南侧河流改道后，再进行大面积人工开挖，开挖深度为河道以下500mm。

2.由于现在河水在靠近毛石墙一侧流淌，为便于新砌及拆除后恢复部分毛石墙基础开槽施工，需将南侧河床上的淤泥清除将河流改道。

淤泥及垃圾

水流

水流

拆除后需恢复毛石墙

新砌毛石墙

中新建设证券

河道开挖前情况

v

3.待河流改道及新建毛石墙基础开挖至河底时，需在基槽靠近河道一侧堆置沙袋，并用水泵抽水，毛石墙基础槽底挖至河底以下50cm。

4.槽底河水抽净后砌筑毛石墙基础，地上部分毛石墙与原毛石墙高度相同，毛石墙厚度为60cm，毛石墙采用M10砌筑砂浆砌筑，1:1砂浆勾缝，压顶采用卵石砌筑，厚度为20cm，压顶顶部2cm厚1:2.5水泥砂浆抹灰，新建及拆除后恢复毛石墙每隔2.5m留置1个泄水孔，泄水孔宽10cm，高20cm。

5、由于在毛石墙上部需加一道1.2m高巴士底网，在新砌及拆除后恢复的毛石墙压顶部分，为架立巴士底网预埋铁管，需留置长600mm，宽200mm，深200mm的槽口，间距3000mm；利旧部分毛石墙同理为架立巴士底网预埋铁管，需沿毛石墙间距3000mm剔凿长600mm，宽200mm，深200mm的槽口，待铁管预埋完毕再用卵石砌筑，予以恢复。

六、质量保证措施及施工注意事项

6.1毛石墙基础施工

1、按设计标高挖至河底500mm，采用人工开挖，开挖次序自上至下分层开挖，严禁自下而上或采取倒悬的开挖方法，施工时随时做成一定的坡势，以利于排水。

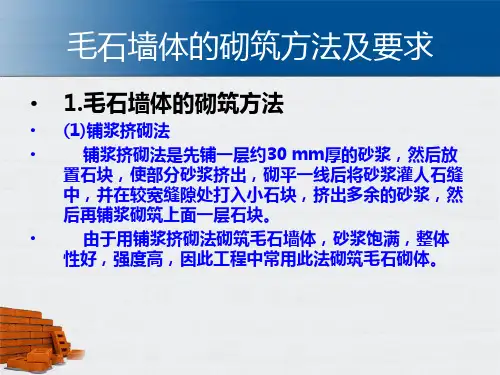

2、砌毛石基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、填塞小石块与大缝中）。砌第一皮最底层毛石基础时，按所放的基础边线砌筑，先在基槽地铺设砂浆，再将有较大平面的石块面向下铺砌在砂浆上；第二皮以上按准线砌筑。

3、毛石基础的砂浆厚度宜控制在20mm至30mm之间，砂浆饱满，大小石块间均不得有直接接触或无砂浆现象。

6.2毛石墙墙体施工

1、砌筑毛石墙，采用“铺浆法”，沿墙面支立好坡度架，沿坡度架双面拉准线，第一皮，按墙边线砌筑，以上各皮均按准线砌筑。

2、毛石墙的第一皮、转角处、交接处、沉降缝处、应用较大的平毛石砌筑。灰缝厚度宜为20—30mm，砂浆饱满，不宜有干接、空缝现象，石缝间较大空隙应先填砂浆后塞碎石。

3、毛石墙应分皮卧砌，各皮石块利用其自然形状，经适当凿打修整，使之能与先砌石块基本吻合，搭砌紧密，上下错缝，内外搭砌，不得使用侧立石块与外侧，中间填心的砌法。

4、毛石墙必须设置拉结石，拉结石应均匀分布，相互错开，一般每0.72㎡墙面至

少设置一块，且同一皮内的拉结石间距不得大于2m。

5、砌筑毛石墙的高度每天不得大于1.2m。

七、安全生产措施

因河道北侧存在一根10千伏的电缆，且标识桩已被大于冲毁，无法确定电缆位置，为安全施工，禁止使用机械开挖，采用人工探坑的方法，首先确定电缆的位置，再进行大面积人工开挖。

1、在工人挖掘探坑前，工长需对工人进行安全交底，在工人挖掘探坑时，工长及安全员需在场监督，以防挖掘时破坏电缆导致电缆漏电电伤工人。

2、待电缆位置确定，并挖掘出后，项目部人员需安排专业人员对电缆进行检查，及时了解电缆的现场情况，检查是否存在破口或损坏，如果发现存在问题，需及时通知工人并立刻采取修补措施。

3、对经检查已无安全隐患的电缆，现场应予以保护，临时搭设支架将其架起，防止过往车辆对其碾压，发生漏电现象，引发安全事故。

4、安全员应每天对电缆情况进行检查，并形成书面记录，及时通知给施工人员，并由双方签字。

5、由于施工现场存在一条河流，安全员需对工人进行安全教育，禁止施工人员在河中嬉戏或游泳，当遇大雨天时，需及时观测河水水位上涨情况，必要时停止施工，防止发生工人溺水事件。

八、环境保护及文明施工措施

1、施工现场存在一条河流，为保护环境，禁止施工人员向河内丢掷生活用品废弃物，工程垃圾定点堆放，及时清运出施工现场；

2、施工现场严格管理，设专职环境人员，及时清理施工中的垃圾等杂务，清理施工中的污水；

3、施工中统筹兼顾是保证环保的核心，要进度不能忽视环保，施工中将派专人主抓这项工作，并随时检测防尘降噪的各项指标，以满足北京市关于市容市貌环保建设的要求。

4、施工现场保证工完场清；

5、工具、材料的摆放须指定的位置堆放，且码放整齐；

6、注意施工噪音的影响，必要时调整施工时间及程序。
