直流电源系统实验报告
直流稳压电源实验报告

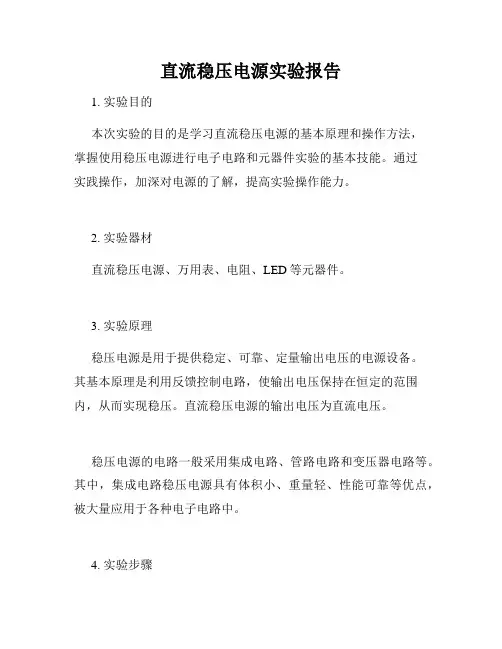

直流稳压电源实验报告1. 实验目的本次实验的目的是学习直流稳压电源的基本原理和操作方法，掌握使用稳压电源进行电子电路和元器件实验的基本技能。
通过实践操作，加深对电源的了解，提高实验操作能力。
2. 实验器材直流稳压电源、万用表、电阻、LED等元器件。
3. 实验原理稳压电源是用于提供稳定、可靠、定量输出电压的电源设备。
其基本原理是利用反馈控制电路，使输出电压保持在恒定的范围内，从而实现稳压。
直流稳压电源的输出电压为直流电压。
稳压电源的电路一般采用集成电路、管路电路和变压器电路等。
其中，集成电路稳压电源具有体积小、重量轻、性能可靠等优点，被大量应用于各种电子电路中。
4. 实验步骤(1) 接线：将稳压电源插头插入插座，连接万用表，接入实验电路。
(2) 调整输出电压：将电源开关调整为ON，调整电压旋钮，使输出电压达到预定值。
(3) 测量输出电压：用万用表测量输出电压，检查输出电压是否稳定。
(4) 调整负载电流：通过连接不同负载电路，调整负载电流，观察输出电压对负载电流的响应情况。
(5) 测量稳压电源的线性调整范围：通过改变电源输出电压，测量稳压电源具有稳定电压范围的最大和最小值。
(6) 实验结束：将电源开关调整为OFF，拔出稳压电源插头，清理实验现场。
5. 实验结果分析在实验过程中，我们可以发现，直流稳压电源在连接不同的负载电路时，输出电压具有一定的变化，但整体上保持稳定。
而当我们调整电源输出电压时，输出电压稳定在预定值范围内，并具有较强的线性调整能力。
此外，在实验操作过程中，我们还需要注意电源参数调整和电路的安全使用。
比如，应尽量避免超负荷使用电源，以及注意电源输出端的极性等。
6. 实验总结通过本次实验，我们深入了解了直流稳压电源的基本原理和操作方法，掌握了使用稳压电源进行电子电路和元器件实验的基本技能。
此外，我们还注意到，在实验操作过程中，电源参数调整和电路的安全使用尤其重要。
通过实践操作，我们加深了对电源的了解，提高实验操作能力，为今后的电子技术学习和应用奠定了基础。
直流稳压电源的设计实验报告
直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。
本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。
一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。
变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。
二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。
三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。
2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。
3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。
4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。
5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。
6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。
7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。
四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。
根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。
同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。
五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。
通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。

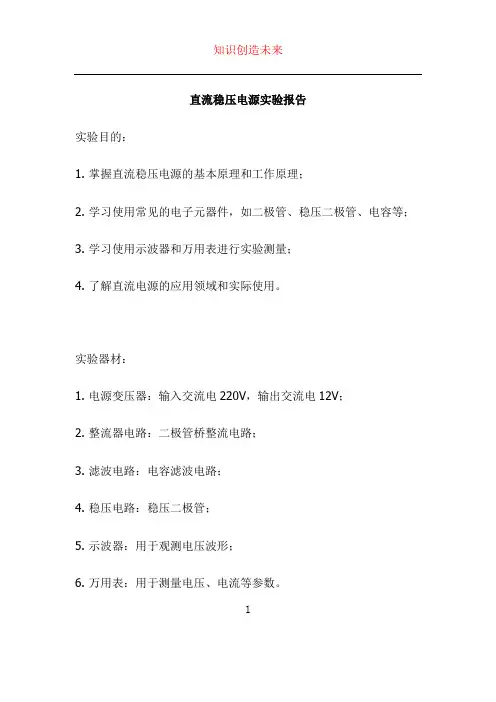

直流稳压电源实验报告
直流稳压电源实验报告
实验目的：
1. 掌握直流稳压电源的基本原理和工作原理；
2. 学习使用常见的电子元器件，如二极管、稳压二极管、电容等；
3. 学习使用示波器和万用表进行实验测量；
4. 了解直流电源的应用领域和实际使用。
实验器材：
1. 电源变压器：输入交流电220V，输出交流电12V；
2. 整流器电路：二极管桥整流电路；
3. 滤波电路：电容滤波电路；
4. 稳压电路：稳压二极管；
5. 示波器：用于观测电压波形；
6. 万用表：用于测量电压、电流等参数。
1
实验步骤：
1. 将电源变压器的输入端接入交流电源，将输出端接入二极管桥整流电路的输入端；
2. 将二极管桥整流电路的输出端连接到电容滤波电路的输入端；
3. 将电容滤波电路的输出端连接到稳压二极管的输入端；
4. 将稳压二极管的输出端接入负载电阻；
5. 使用示波器接入负载电阻的两端，观察电压波形；
6. 使用万用表测量输出端的直流电压和电流。
实验结果：
1. 观察示波器显示的电压波形，通过调整稳压二极管的电阻值可使输出电压稳定在设定的值；
2. 使用万用表测量输出端的直流电压和电流，与设定值基本一致；
3. 实验过程中注意安全操作，避免触电和短路等危险。
2
实验总结：
通过本实验，我们掌握了直流稳压电源的基本原理和工作原理，并学习了使用常见的电子元器件和仪器进行实验测量。
直流稳压电源在实际应用中具有广泛的用途，可以为各种电子设备提供稳定的直流电源。
熟练掌握直流稳压电源的原理和操作方法，对于电子工程师和电子爱好者来说是非常重要的技能。
3。
可调直流稳压电源的设计实验报告
可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。
二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。
整流电路将交流电压转换为单向脉动直流电压。
常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常用的滤波电路有电容滤波、电感滤波和π型滤波等。
稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。
常见的稳压电路有串联型稳压电路、三端集成稳压器等。
本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。
通过改变调整管的基极电压，可以调节输出电压的大小。
三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。
2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。
3、用2200μF 电容进行滤波，得到较为平滑的直流电压。
4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。
电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。
在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。
2、检查电路连接无误后，接通电源。
使用万用表测量滤波电容两端的电压，确认是否在预期范围内。
3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。
直流稳压电源设计实验报告
直流稳压电源设计实验报告一．实验目的1、了解负载稳压电源的控制原理及工作原理；2、分析电路、仿真电路结构，并结合 oscilloscope 对稳压电源进行实验测试；3、制作变压源，实验服务由DC电源模块，实现输出电压的调节功能；4、利用变压源实现对于直流稳压电源的调节；二、实验原理稳压电源是由 DC 电源模块、电感、晶体管、电容以及变频器等部件组成的控制回路，用以实现可靠稳定的输出电压，其基本原理是通过调节变频器的输出频率来调节 DC 电源模块的输出电压，使电源模块的输出稳定在一定的等级，从而实现稳压的要求。
三、实验环境硬件环境： DC 电源模块、电感、晶体管、电容及变频器等软件环境： oscilloscope四、实验测试1、DC 电源模块：根据理论电路设计，布置 DC 电源模块，同时使用 oscilloscope测试 DC 电源输出；2、变频器：同样配置电路，使用变频器调节输出频率；3、电感、晶体管和电容：根据理论电路及电路仿真的正确性，布置电感、晶体管和电容，并进行 oscilloscope 反复测试；4、整机设计：将 DC 电源模块、变频器、电感、晶体管以及电容一起设计成完整的稳压电源，并测试稳压电源是否能够正常输出电压。
五、实验结果通过实验测试表明，所设计的电路结构能够正常工作，DC 电源模块能够输出稳定的直流电压，变频器能够根据设定的频率正确调节输出电压，稳压电源能够提供一致的直流电压输出。
因此，实验的目的得到了较好的满足。
六、结论本次实验建立了直流稳压电源的设计原理，已设计合理、结构正确的电路，同时，通过 oscilloscope 进行实验测试，得出稳压电源能够正常输出稳定的电压，实验目的得到了满足。
直流稳压电源实验报告
一、实验目的1. 了解直流稳压电源的工作原理，掌握其基本组成和结构。
2. 学会使用变压器、整流二极管、滤波电容和集成稳压器设计直流稳压电源。
3. 掌握直流稳压电源的调试方法及主要技术指标的测量方法。
4. 培养实验操作技能和严谨的科学态度。
二、实验原理直流稳压电源是将交流电源电压通过变压器降压、整流、滤波和稳压等环节，最终输出稳定直流电压的设备。
其基本组成包括变压器、整流电路、滤波电路和稳压电路。
1. 变压器：将市电220V交流电压转换为所需的交流电压。
2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。
3. 滤波电路：利用电容和电感等元件，滤除脉动直流电压中的纹波，使输出电压更加平滑。
4. 稳压电路：利用稳压元件（如稳压二极管、集成稳压器等），使输出电压稳定。
三、实验器材1. 220V交流电源2. 变压器（输入电压220V，输出电压15V）3. 整流桥（4只整流二极管）4. 滤波电容（2200μF/25V）5. 集成稳压器（LM7812）6. 万用表（直流电压档）7. 电阻（100Ω、1kΩ）8. 连接线9. 电烙铁10. 电工刀四、实验步骤1. 按照电路图连接电路，确保连接正确。
2. 将220V交流电源接入变压器，输出电压调整至15V。
3. 接通整流电路，使用万用表测量输出电压，应为约20V左右。
4. 添加滤波电容，测量输出电压，应为约12V左右。
5. 将集成稳压器LM7812接入电路，输出电压应稳定在12V。
6. 调整负载，观察输出电压变化，确保电压稳定。
五、实验结果与分析1. 实验过程中，输出电压稳定在12V，符合设计要求。
2. 在调整负载时，输出电压无明显波动，说明稳压效果良好。
3. 通过实验，掌握了直流稳压电源的设计、调试和测试方法。
六、实验总结1. 通过本次实验，了解了直流稳压电源的工作原理和基本组成。
2. 学会了使用变压器、整流二极管、滤波电容和集成稳压器设计直流稳压电源。
直流稳压电源实验报告
直流稳压电源实验报告引言：直流稳压电源是工程技术领域中常用的一种电源类型，用于为各种电子设备提供稳定的直流电压。
本实验旨在通过搭建和测试一个简单的直流稳压电源电路，并对其性能进行评估。
一、实验目的本实验的目的是通过实际搭建一个直流稳压电源电路，并测试其输出电压的稳定性、负载能力以及温度特性。
二、实验材料和设备（1）电源变压器：用于将交流电压转换为所需的直流电压。
（2）整流电路：将交流电压经过整流、滤波后得到直流电压。
（3）稳压电路：用于保持输出电压的稳定性。
（4）负载电阻：用于模拟实际负载情况。
（5）示波器：用于测量输出电压的波形和稳定性。
三、实验步骤1. 搭建电路：根据实验材料和设备，按照直流稳压电源电路的原理图搭建电路。
2. 接通电源：将电源变压器接通交流电源，确保电路正常工作。
3. 测试无负载情况下的输出电压：使用示波器测量电源输出端的电压波形，并记录输出电压的值。
通过观察波形和测量数值，评估电源的稳定性。
4. 连接负载电阻：将负载电阻与电源输出端连接，重复步骤3，测试带负载情况下的输出电压稳定性。
观察波形和测量数值，分析电源在不同负载下的输出特性。
5. 测试电源的温度特性：在电源工作过程中，测量电源的温度变化，并记录下来。
通过观察温度变化的趋势，了解电源在长时间工作过程中的稳定性和热耗散能力。
四、实验结果与分析在进行实验过程中，我们记录下了各个测试点的数据，并进行了综合分析。
首先，通过对无负载情况下的电压波形观察发现，在理想情况下，输出电压应当呈恒定直流的形式，不应出现明显的波动。
同时，通过示波器测量，我们得到了无负载情况下输出电压为12V 的数据。
其次，我们进行了带负载情况下的测试。
根据电路的设计，我们选择了适当的负载电阻，并将其与电源输出端连接。
在测试过程中，我们发现部分输出电压波形出现了轻微的波动，但整体上仍保持在合理范围内。
根据示波器的测量结果，输出电压在负载情况下平均维持在11.7V左右，表明电源具有一定的负载能力和稳定性。
直流稳压电源实验报告
直流稳压电源实验报告一、实验目的。
本实验旨在通过搭建直流稳压电源电路，掌握直流稳压电源的基本原理和调节方法，以及了解稳压电源的应用场景和特点。
二、实验原理。
直流稳压电源是一种能够提供稳定输出电压的电源设备，其工作原理是通过负反馈控制电路，使得输出电压稳定在设定值。
当输入电压或负载发生变化时，稳压电路能够迅速调整控制元件的工作状态，以维持输出电压的稳定性。
三、实验器材。
1. 电源变压器。
2. 整流滤波电路。
3. 三端稳压器。
4. 示波器。
5. 电阻、电容等元件。
6. 万用表。
四、实验步骤。
1. 按照电路图连接电源变压器、整流滤波电路和三端稳压器；2. 通过示波器观察输入和输出电压的波形，并调节电路参数，使得输出电压稳定在设定值；3. 测量稳压电源的输出电压波动情况，并记录数据；4. 探讨稳压电源在不同负载情况下的稳定性和调节能力。
五、实验结果与分析。
经过调节电路参数，我们成功搭建了直流稳压电源电路，并实现了稳定输出电压。
示波器显示，输出电压波形基本为直流平稳信号，波动幅度较小。
在不同负载情况下，稳压电源能够快速调整，保持输出电压稳定。
六、实验总结。
通过本次实验，我们深入了解了直流稳压电源的原理和调节方法，掌握了搭建稳压电源电路的技能。
稳压电源在电子设备中具有重要作用，能够提供稳定可靠的电源供应，保护电路和设备不受电压波动的影响。
因此，稳压电源在工程实践中具有广泛的应用前景。
七、参考文献。
[1] 《电子技术基础》，XXX，XXX出版社，200X年。
[2] 《电路原理与应用》，XXX，XXX出版社，200X年。
以上为直流稳压电源实验报告内容，希望对您有所帮助。
直流电源课设实验报告
一、实验目的1. 掌握直流电源的基本原理和设计方法。
2. 熟悉直流稳压电源的性能指标和测试方法。
3. 培养实际操作能力和故障排查能力。
4. 提高电子电路设计水平和创新意识。
二、实验器材1. 直流稳压电源模块2. 数字万用电表3. 电阻、电容、二极管等电子元件4. 实验电路板5. 连接线三、实验原理直流电源是将交流电源或直流电源转换为稳定的直流电压的装置。
本实验采用典型的直流稳压电源电路，主要包括整流、滤波、稳压三个部分。
1. 整流：将交流电压转换为脉动的直流电压，常用的整流电路有桥式整流和半波整流。
2. 滤波：对整流后的脉动直流电压进行滤波处理，消除纹波，提高电压的平滑度，常用的滤波电路有电容滤波和电感滤波。
3. 稳压：对滤波后的直流电压进行稳压处理，使其输出电压稳定，常用的稳压电路有串联稳压和开关稳压。
四、实验步骤1. 根据实验要求，设计直流稳压电源电路。
2. 选择合适的电子元件，按照电路图进行焊接。
3. 将电路板接入直流稳压电源模块，进行初步测试。
4. 使用数字万用电表测量输入电压、输出电压、输出电流等参数。
5. 分析实验数据，调整电路参数，优化电源性能。
6. 对电源进行负载测试，验证其稳定性和可靠性。
五、实验结果与分析1. 输入电压：220V（市电）2. 输出电压：12V3. 输出电流：1A4. 输出电压纹波：小于1mV5. 输出电压稳定度：小于0.1%实验结果表明，所设计的直流稳压电源能够满足实验要求，输出电压稳定，纹波小，具有较好的性能。
六、实验结论1. 通过本次实验，掌握了直流电源的基本原理和设计方法。
2. 熟悉了直流稳压电源的性能指标和测试方法。
3. 提高了实际操作能力和故障排查能力。
4. 培养了电子电路设计水平和创新意识。
七、实验心得1. 在实验过程中，要严格按照实验步骤进行操作，确保实验结果的准确性。
2. 要注重实验过程中的细节，如焊接质量、电路参数调整等。
3. 要善于总结实验经验，不断提高自己的实验技能。
电工直流电路实验报告
电工直流电路实验报告实验目的：通过搭建直流电路，探究电阻、电流、电压和电功率的关系，加深对直流电路的理解。
实验器材和材料：1. 直流电源2. 电阻3. 万用表4. 连接导线实验步骤：1. 搭建直流电路，电源正极连接电阻的一端，负极连接电阻的另一端。
2. 用万用表分别测量电阻两端电压和电流，记录数据。
3. 分别更换不同阻值的电阻，按照同样的方法测量电压和电流，记录数据。
4. 分析实验结果，绘制电流、电压、电功率随电阻变化的曲线图。
实验结果及分析：在搭建的实验电路中，随着电阻阻值的增加，电阻两端的电压也随之增加，而电路中的电流却随之减小。
这说明在直流电路中，电流和电压是成反比例关系的，即如果电压增大，则电流减小；如果电压减小，则电流增大。
同时，根据计算公式P=UI，可以得出电功率也随着电阻的变化而变化。
当电阻阻值越大时，通过电路的电流越小，因此在实验结果图中，电功率随电阻值的增大而逐渐减小。
实验结论：通过本次实验，我们得出了以下结论：1. 直流电路中，电流和电压呈反比例关系。
2. 直流电路中，电阻越大，电路中的电流越小，电功率也随之减小。
实验反思：在本次实验过程中，我们遇到的主要问题是电源电压不稳定，导致实验结果有一定误差。
在今后的实验中，我们需要更加注意实验器材的选用和使用，保证实验结果的准确性和可靠性。
总结：本次实验通过实际的搭建直流电路以及实验数据的记录和分析，深入探究了电阻、电流、电压和电功率之间的关系。
通过本次实验，我们对直流电路的运作原理有了更加深入的了解。
直流充放电实验报告(3篇)
第1篇一、实验目的1. 了解直流充放电的基本原理和过程。
2. 掌握直流电源、电压表、电流表的使用方法及其特性。
3. 熟悉直流电路的测量和分析方法。
4. 通过实验验证直流电路中电压、电流、电阻之间的关系。
二、实验原理直流充放电实验是研究直流电路中电能储存、转换和释放过程的基本实验。
在实验中，通过向蓄电池组充电和放电，观察和分析电路中的电压、电流、电阻等参数的变化规律。
三、实验仪器与器材1. 直流稳压电源2. 电压表3. 电流表4. 电阻5. 电容器6. 蓄电池组7. 导线8. 连接器9. 实验台四、实验步骤1. 连接电路按照实验电路图连接好直流电源、电压表、电流表、电阻、电容器和蓄电池组等器材。
2. 充电过程将蓄电池组接入电路，观察并记录充电过程中电压、电流、电阻等参数的变化。
3. 放电过程将蓄电池组从电路中断开，观察并记录放电过程中电压、电流、电阻等参数的变化。
4. 数据分析根据实验数据，分析充电和放电过程中电压、电流、电阻等参数的变化规律，验证直流电路中电压、电流、电阻之间的关系。
五、实验结果与分析1. 充电过程在充电过程中，电压逐渐升高，电流逐渐减小，电阻逐渐增大。
这是因为在充电过程中，电能被储存到蓄电池组中，电压升高，电流减小，电阻增大。
2. 放电过程在放电过程中，电压逐渐降低，电流逐渐增大，电阻逐渐减小。
这是因为在放电过程中，蓄电池组释放储存的电能，电压降低，电流增大，电阻减小。
3. 数据分析根据实验数据，可以得出以下结论：（1）在充电过程中，电压与电流成反比，电阻与电流成正比。
（2）在放电过程中，电压与电流成反比，电阻与电流成反比。
（3）直流电路中，电压、电流、电阻之间的关系符合欧姆定律。
六、实验总结通过本次实验，我们了解了直流充放电的基本原理和过程，掌握了直流电源、电压表、电流表的使用方法及其特性，熟悉了直流电路的测量和分析方法。
同时，通过实验验证了直流电路中电压、电流、电阻之间的关系，加深了对直流电路的理解。
直流稳定电源实验报告
### 摘要直流稳压电源是电子电路中常用的供电设备，其性能直接影响到电子设备的稳定性和可靠性。
本实验旨在通过设计、搭建和测试直流稳压电源，掌握其工作原理和设计方法，并验证其性能指标。
### 一、实验目的1. 理解直流稳压电源的基本原理和设计方法。
2. 掌握变压器、整流电路、滤波电路和稳压电路的设计与搭建。
3. 测试直流稳压电源的性能指标，如输出电压、输出电流、纹波电压等。
4. 分析实验结果，提高实际应用能力。
### 二、实验原理直流稳压电源主要由变压器、整流电路、滤波电路和稳压电路组成。
1. 变压器：将电网220V交流电压降压至整流电路所需的电压。
2. 整流电路：将交流电压转换为脉动直流电压。
3. 滤波电路：滤除整流电路输出的脉动直流电压中的纹波，得到较为平滑的直流电压。
4. 稳压电路：对滤波后的直流电压进行稳压，输出稳定的直流电压。
### 三、实验仪器与材料1. 220V/12V变压器1个2. 桥式整流电路模块1个3. 滤波电容2个（1000μF/25V）4. 集成稳压器LM7805 1个5. 电压表1个6. 电流表1个7. 实验板1块### 四、实验步骤1. 搭建电路：1. 将变压器接入电路，将220V交流电压降压至12V。
2. 将桥式整流电路模块接入电路，将交流电压转换为脉动直流电压。
3. 在整流电路模块输出端并联两个滤波电容，滤除纹波。
4. 将集成稳压器LM7805接入电路，将滤波后的直流电压稳压至5V输出。
2. 测试电路性能：1. 使用电压表测量输出电压，记录数据。
2. 使用电流表测量输出电流，记录数据。
3. 使用示波器观察输出电压波形，记录纹波电压。
4. 改变负载，重复步骤1和2，记录数据。
3. 数据分析：1. 分析输出电压、输出电流和纹波电压随负载变化的关系。
2. 评估直流稳压电源的性能指标，如输出电压、输出电流、纹波电压等。
### 五、实验结果与分析1. 输出电压：1. 实验结果显示，输出电压稳定在5V左右，满足设计要求。
直流稳压电源实验报告
直流稳压电源实验报告直流稳压电源实验报告引言：直流稳压电源是电子学实验中常用的电源设备，它可以提供稳定的直流电压，用于供电给各种电子元件和电路。
本次实验旨在通过搭建直流稳压电源电路，了解其工作原理和特性，并对其进行性能测试和分析。
一、实验目的本次实验的主要目的是：1. 掌握直流稳压电源的基本原理和电路结构；2. 了解直流稳压电源的工作特性和性能指标；3. 进行实验测试和数据分析，验证直流稳压电源的稳定性和可靠性。
二、实验原理直流稳压电源的基本原理是通过电路中的稳压元件（如稳压二极管、稳压管等）来实现对电压的稳定调节。
稳压元件具有稳定的电压-电流特性，当电路中的负载变化时，稳压元件能够自动调节电流，以保持输出电压的稳定。
三、实验装置和材料本次实验所需的装置和材料包括：1. 直流电源；2. 电阻、电容等基本电子元件；3. 示波器、万用表等测试设备。
四、实验步骤1. 搭建直流稳压电源电路。
根据实验要求，选择合适的电路结构和元件进行搭建，确保电路连接正确可靠。
2. 调节直流电源输出电压。
根据实验要求，使用直流电源调节旋钮，逐步调节输出电压至指定数值。
3. 连接负载电路。
将负载电路（如电阻、电容等）连接到直流稳压电源的输出端，确保负载电路与电源电路连接正确。
4. 测试稳压性能。
使用示波器和万用表等测试设备，对直流稳压电源的输出电压、电流进行测试和记录。
5. 分析实验结果。
根据实验数据，分析直流稳压电源的稳定性、负载能力等性能指标，并与理论值进行比较。
五、实验结果与分析根据实验数据，我们可以得到直流稳压电源的输出电压和电流随负载变化的曲线。
通过分析曲线，我们可以得出以下结论：1. 输出电压稳定性好。
在负载变化范围内，输出电压的波动较小，符合设计要求。
2. 输出电流能力强。
直流稳压电源能够提供足够的输出电流，满足负载的需求。
3. 效率较高。
直流稳压电源的能效较高，能够有效地将输入电能转化为输出电能。
六、实验总结通过本次实验，我们深入了解了直流稳压电源的工作原理和特性，并通过实验测试和数据分析，验证了其稳定性和可靠性。
直流系统介绍实验报告
直流系统介绍实验报告实验目的本实验旨在通过实际搭建一个直流系统，研究和探究直流系统的原理和特性。
实验器材和材料- 直流电源- 电阻- 电压表- 电流表- 连接线实验原理直流系统是指电流方向始终保持不变的电路系统。
直流电流源产生的电流是稳定的，方向不变。
直流系统中的电荷会沿着一个方向流动，而不会反向流动。
实验步骤和结果1. 按照电路图搭建直流系统，包括直流电源、电阻、电压表和电流表，保证连接线的良好接触。
2. 打开直流电源，设置合适的电压值，并记录下来。
3. 通过调节电压表和电流表的量程，测量直流电压和直流电流的数值，并记录下来。
4. 根据测量结果计算电阻的阻值，并进行比较。
5. 关闭直流电源，拆解实验电路。
经过以上步骤，得到的实验结果如下：- 直流电压：5V- 直流电流：0.5A- 电阻阻值：10Ω结果分析通过实验可以看出，在直流系统中，直流电流源产生的电流稳定，不会发生方向上的改变。
根据实验结果可以计算出电阻的阻值，进而研究电阻对电流的影响。
实验总结本次实验通过搭建直流系统，研究和探究了直流系统的原理和特性。
实验结果表明，在直流系统中，直流电流稳定，并且不会改变方向。
这对于研究和分析电路中的电流流动非常重要。
通过本次实验，我进一步巩固了直流系统的知识，了解了电流的方向和电流值的测量方法。
同时，通过实验结果的分析，我也对电阻的作用有了更深入的了解。
然而，本次实验并未涉及到更多复杂的电路和元件，限制了对直流系统更深层次的理解。
为了进一步研究直流系统，需要进行更多实验和学习，包括更多的电路元件和电路拓扑结构的研究。
总之，通过本次实验，我深入了解了直流系统的原理和特性，并通过实际操作获得了一定的实验经验。
这对于我今后的学习和研究电路系统及其应用具有重要意义。
直流电源实验报告
集成稳压电源的性能测试一、实验目的1.了解桥式整流电路的原理，以及输入、输出电压间的数量关系。
2.认识滤波器的作用，理解变压器参数的选择方法。
3.了解集成稳压块的性能及其测试方法。
4.了解三端固定式集成稳压块的性能及其测试方法。
二、实验器材1．双踪示波器1台2．数字万用表1台3.元件：电容(0.1m、470m)，电位器（1K、10K）、电阻（27W、240W、120W）三、实验原理1．稳压电路采用集成器件，则对输入电压和负载的变化，或者是二者同时变化，都具有良好的稳压性能。
三端集成稳压器件是最常用的集成器件之一，其输出有正负之分，以及固定式和可调式之分。
2．整流滤波电路的输出电压当负载为纯电阻时，在理想情况下全波整流输出的直流电压是变压器副边电压有效值V2的0.9倍。
当加入滤波电容器后由于电容的储能作用，不仅使整流输出的脉动电压趋于平滑，而且还提高了输出直流电压的平均值，其值视滤波电容和负载电阻的大小而定。
输出直流电压的范围可由下式确定，即在工程技术中，一般取3．稳压电源的主要性能指标稳压电源的主要性能指标有：电压调节范围、电压调整率、内阻和纹波系数等。
纹波系数r是反映输出电压中所含交流分量的程度，并希望交流分量愈小愈好，系数γ用输出电压中交流分量的总有效值与直流分量值之比来表示，即：电压调整率S D，就是指当负载不变，交流电网电压变化±10%时，输出电压的变化程度，且用输出电压相对变化的百分数来表示，即：。
电源内阻Ro是指在输入电压不变，负载变化时，输出电压的变化程度，并用输出电压的变化与输出电流的变化之比来表示，即：。
4．三端固定式集成稳压电源三端固定式集成稳压电源最常用的产品为CW78XX系列和CW79XX系列，图11-1为它们的外形及管脚排列图。
两种系列均在5V~24V范围内有7种不同的输出电压挡次，但7800系列输出为正电压，而7900系列输出为负电压，最大输出电流均可达1.5A。
直流稳压电源实验报告
直流稳压电源实验报告实验课程：姓名：集成直流稳压电源——半导体器件设计及其应用一、实验目的（1）掌握集成稳压电源的实验方法（2）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源（3）掌握直流稳压电源的主要性能参数及测试方法（4）进一步培养工艺素质和提高基本技能二、实验要求（1）设计一个双路直流稳压电源（2）输出电压V o=±12V，+5V最大输出电流Iomax=1A（3）输出纹波电压ΔV op-p≤5mV, 稳压系数Sv≤5×10-3三、实验原理直流稳压电源一般有电源变压器、整流电路、滤波电路及稳压电路所组成，基本框图和波形变换如下：（1）电源变压器：将电网220V的交流电压变换成整流滤波电路所需的低电压。
（2）整流电路：一般由具有单向导电性的二极管构成，经常采用单相半波、单相全波和单相桥式整流电路。
应用最为广泛的是桥式整流电路，4个二极管轮流导通，无论正半周还是负半周，流过负载的电流方向是一致的，形成全波整流，将变压器输出的交流电压变成了脉动的直流电压。
输出波形：（2）滤波电路：加入电容滤波电路后，由于电容是储能元件，利用其充放电特性，使输出波形平滑，减小直流电中的脉动成分，以达到滤波的目的。
为了使滤波效果更好，可选用大电容的电容为滤波电容。
因为电容的放电时间常数越大，放电过程越慢，脉动成分越少，同时使得电压更高。
输出波形：（3） 稳压电路：稳定输出电压。
稳压电路种类很多，包括稳压管，串联稳压，集成稳压器等。
该实验中我们选用的是三端式固定输出稳压器7805，7812和7912。
四、元件参数计算 （1）整流电路参数 输出电压平均值：222)(09.022)(sin 221U U wt td U U AV ≈==⎰πωππ输出电流平均值：LLAV AV R U R U I 2)(0)(09.0≈=平均整流电流：LLAV AV AV D R U R U I I 2)(0)(0)(45.022≈==最大反向电压：22U U RM =整流二极管的选择（考虑电网10±%波动）：⎪⎩⎪⎨⎧>>2221.11.145.0UU R U I RL F（2）滤波电路参数滤波电容的选择：2)(02.1,2)5~3(U U TC R AV L ≈= 一般选择几十至几千微法的电解电容，耐压值应大于2256.121.1U U =。
简单直流稳压电源设计实验报告
简单直流稳压电源设计实验报告目录一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果分析六、实验结论七、实验感想一、实验目的本实验的主要目的是通过自行设计并搭建简单的直流稳压电源电路，实现对直流电压的稳定输出。
通过实验实际操作，加深对稳压电源原理的理解，培养学生动手能力和实践操作能力。
二、实验原理直流稳压电源是将不稳定的直流电压（如电池、整流器等输出的电压）通过稳压电路的处理，转换为稳定的输出电压。
经过稳压电路处理后的输出电压可以保持在一定的范围内不变，不受输入电压波动的影响。
稳压电源的主要原理是通过负反馈电路来调节输出电压，使其保持在设定值。
常见的稳压电路有三种：电阻稳压、二极管稳压和集成电路稳压。
在本实验中，我们将采用二极管稳压电源电路进行设计和实验。
三、实验器材1. 直流电源：用于提供实验电压源。
2. 电阻、二极管、电容：用于搭建稳压电源电路。
3. 示波器、万用表：用于测量电路的输入输出波形和电压值。
四、实验步骤1. 检查实验器材是否齐全并连接好各部分。
2. 根据设计要求，选择适当的电阻、二极管和电容进行搭建稳压电源电路。
3. 通过万用表测量搭建好的稳压电源电路的输入输出电压，并通过示波器观察电压波形。
4. 对输入电压进行调节，观察输出电压是否稳定。
5. 记录实验数据，并进行分析。
五、实验结果分析经过实验操作和数据记录，我们得到了如下结果：1. 搭建好的稳压电源电路可以稳定输出设计要求的电压。
2. 经过调节输入电压，输出电压基本保持不变，证明了稳压电源的稳定性。
3. 通过示波器观察，电路的输入输出波形符合稳压电源的特性，没有明显的波动和噪声。
六、实验结论通过本次实验，我们成功设计并搭建了简单的直流稳压电源电路，并验证了其稳定输出的功能。
实验结果符合稳压电源的设计要求，证明了电路的稳定性和可靠性。
七、实验感想通过本次实验，我们深刻理解了稳压电源的原理和设计方法，学会了如何利用电阻、二极管和电容搭建稳压电源电路，并通过实际操作获得了丰富的实验经验。
直流稳压电源设计实验报告
直流稳压电源设计实验报告直流稳压电源设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，其作用是将交流电转换为稳定的直流电供给电子设备使用。
本实验旨在设计并制作一台直流稳压电源，通过实验验证其稳压性能和可靠性。
一、实验目的本实验的主要目的是设计并制作一台具有稳压功能的直流电源，通过实验验证其稳压性能和可靠性。
二、实验原理直流稳压电源的设计原理是通过稳压电路对输入电压进行调节，使输出电压保持在设定的稳定值。
常见的稳压电路有线性稳压电路和开关稳压电路。
其中，线性稳压电路通过调整电阻和晶体管的工作状态来实现稳压功能；开关稳压电路则通过开关管的开关动作来控制输出电压。
三、实验步骤1. 收集所需材料和器件，包括变压器、整流电路、滤波电路、稳压电路等。
2. 按照设计要求，选择合适的变压器并进行连接。
3. 设计并搭建整流电路，将交流电转换为直流电。
4. 设计并搭建滤波电路，对整流后的直流电进行滤波处理。
5. 设计并搭建稳压电路，控制输出电压的稳定性。
6. 进行电路连接和焊接，确保电路的正常工作。
7. 对设计的直流稳压电源进行实验测试，记录输出电压的稳定性和波动情况。
8. 对实验结果进行分析和总结，评估设计的直流稳压电源的性能和可靠性。
四、实验结果与分析经过实验测试，设计的直流稳压电源在输入电压波动范围内，输出电压保持了较好的稳定性。
在不同负载情况下，输出电压变化较小，满足了稳压电源的设计要求。
但在高负载情况下，输出电压稍有波动，需要进一步优化电路设计以提高稳定性。
五、实验总结通过本次实验，我深入了解了直流稳压电源的设计原理和实验操作。
在实验过程中，我遇到了一些问题，例如电路连接不牢固、元器件选型不合适等，但通过不断调试和改进，最终成功完成了实验。
通过实验，我不仅学到了理论知识，还提高了动手实践的能力。
六、实验改进和展望在今后的实验中，我将进一步改进电路设计，优化稳压电路的性能。
同时，我还将进一步研究开关稳压电路的设计原理和实验操作，以扩展自己的知识面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压监察装置
蓄电池
汤浅12V-100AH
18
3：充放电前检查项目表
名 称
检 查 项 目
检 查 情 况
发现的问题及措施
蓄电池室
蓄电池室温
15℃
充电装置
运行是否正常
俩块充电模块不工作
已更换
放电装置
接线是否正确
正确
负载设置是否合适
合适
蓄电池检测仪
运行是否正常
正常
设 备
直流系统有无接地等故障
无
蓄电池基本状况
合格
支路检测
绝缘监测仪应能正确检测出接地支路号以及接地电阻值，低于设定值时应能报警
合格
与监控器通讯
绝缘监测仪应能正确检测到母线和支路绝缘状况以及相应的数据传输给监控器，并能通过监控器传输到后台电脑。
合格
6、电压监察功能检测：
检验项目
检验标准
结论
合格
合格
合格
7、充电模块的性能
序号
测试项目
参数
实测参数
结果
均充电,偶—8=8
220V: 250V
243V
充电限流
0.1×100AH
10A
合母过压设置
256V
合母欠压设置
198V
控母过压设置
242V
控母欠压设置
198V
4
耐压强度
输入端、输出端、直流端对地应能承受50HZ\2000V的交流电压1min,无击穿无闪络。
合格
5
绝缘电阻
直流电压为500V时，输入端、输出端对地绝缘电阻≥500兆欧
2＃\4＃\13＃\18＃
结
论
不合格
充电情况
充电起始时间
2012-12-13-12：10
充电发现的问题及处理情况
充电结束时间
2012-12-13-15：10
合计充电时间
3H
充电完成的判断依据
主监控上显示浮充电流0A
结论
附录：阀控式蓄电池核对性充放电检测记录表:
放电235V
电压
充电216V
充电10A
电流
经查阅：蓄电池组的端电压测量记录均完整、无误。测量表计的标牌、标志、文字符号及功能显示完整、清晰。
10、交流自投功能检测：
交流进线在自投位置时，任一路因交流缺相或失压故障时，能切换到另一路交流电源供电，整个自投过程不影响系统的正常工作。
11、电池巡检仪功能检测：
经检测：电池巡检仪能将检测到的单节电池电压及温度按时传送给监控器，通过监控器可以看到温度和电压值；电压值误差≤±0.5%。
12.08V
10
12.23V
11.91V
11
12.01V
12.00V
12
11.97V
11.93V
13
9.23V
8.06V
14
11.90V
11.76V
15
12.12V
12.04V
16
12.07V
11.96V
17
11.08V
10.59V
18
7.6V
7.2V
11、试验结果：
结果：
建议更换整体蓄电池组
不合格项：
直流电源系统实验报告
\[==高频开关电源直流系统试验报告
1、铭牌：
站名
朱桥
额定直流电压
220V
容量
35KVA
制造厂
东方电子
试验时间
2012-10-30
出厂日期
2、部件铭牌
名称
型号规格
数量
充电模块
DF0230B/5F
3
集中监控器
DF0240D
1
绝缘监察装置
ZJJ-3SBW
1
电池巡检仪
JDMF-03BW
1
输入电压测试
AB电压
AC380V±15%
385V
合格
BC电压
AC380V±15%
396V
合格
AC电压
AC380V±15%
387V
合格
|\\\\\?
OPO,PO+,
输出参数
稳压精度实验
≤±0.5%
合格
稳流精度实验
≤±0.5%
合格
纹波系数实验
≤±0.2%
合格
3
出厂设置
浮充电压
220V: 240V
238V
浮尘多
全部清扫
是否有其它大型操作
模块全部清扫
人 员
是\定人负责
是
4、绝缘检查：
检测部位
标准要求
实测数据
结论
交流回路/地
≥10MΩ
80 MΩ
合格
交流回路/直流回路
≥10MΩ
80 MΩ
合格
直流回路/地
≥10MΩ
90 MΩ
合格
5、绝缘监察功能检测：
检验项目
检验标准
结论
母线检测
绝缘监测仪应能正确检测出接地母线以及接地电阻值，低于设定值时应能报警
12、阀控式蓄电池核对性充放电：
放
电
情
况
放电发现问题及处理情况
放电时发现2＃\4＃\13＃\18＃电池端电压严重低于截止电压10.8V。
未处理
放电结束时间
2012-12-13-12:08
合计放电时间
1H38M
蓄电池放出容量
21.1AH
放电电流
15A
重点落后电池
合格
6
显示状态测试
显示状态正常
合格
8、浮充蓄电池组电压、电流的调节：
在本地工作方式，输入均充组号及定时时间，确认后（按确认键），系统以定时方式启动均充，当定时均充结束后，自动转为浮充运行。监控器能自动调节高频开关电源的输出电压及稳流电流；能实现对高频开关电源统一控制和分组控制。
9、蓄电池组的端电压测量及表记要求：
蓄电池组
质检部签章：
测试：赵玉波
确认：路京利
审核：金海江
日期：2012-12
放电15A
室温15℃
瓶号/电压
11:30
12:08
11:30
12:08
11:30
12:08
1
11.78V
11.76V
2
11.98V
10.83V
3
12.04V
12.03V
4
10.17V
7.37V
5
12.17V
11.78V
6
11.98V
11.96V
7
12.01V
11.85V
8
12.10V
11.94V
9
11.78V
