苯-甲苯连续板式精馏塔的设计方案1.1精馏塔精馏塔是一圆形筒体，塔装有多层塔板或填料，塔中部适宜位置设有进料板。

两相在塔板上相互接触时，液相被加热，液相中易挥发组分向气相中转移；气相被部分冷凝，气相中难挥发组分向液相中转移，从而使混合物中的组分得到高程度的分离。

简单精馏中，只有一股进料，进料位置将塔分为精馏段和提馏段，而在塔顶和塔底分别引出一股产品。

精馏塔，气、液两相的温度和压力自上而下逐渐增加，塔顶最低，塔底最高本设计为筛板塔，筛板的突出优点是结构简单、造价低、塔板阻力小且效率高。

但易漏液，易堵塞。

然而经长期研究发现其尚能满足生产要求，目前应用较为广泛。

1.2再沸器作用：用以将塔底液体部分汽化后送回精馏塔，使塔气液两相间的接触传质得以进行。

本设计采用立式热虹吸式再沸器，它是一垂直放置的管壳式换热器。

液体在自下而上通过换热器管程时部分汽化，由在壳程的载热体供热。

立式热虹吸特点：▲循环推动力：釜液和换热器传热管气液混合物的密度差。

▲结构紧凑、占地面积小、传热系数高。

▲壳程不能机械清洗，不适宜高粘度、或脏的传热介质。

▲塔釜提供气液分离空间和缓冲区。

1.3冷凝器以将塔顶蒸气冷凝成液体，部分冷凝液作塔顶产品，其余作回流液返回塔顶，使塔气液两相间的接触传质得以进行，最常用的冷凝器是管壳式换热器。

1.4精馏设计方案的制定及说明1.5基础数据的搜集表1 苯和甲苯的物理性质L表8常压下苯——甲苯的气液平衡数据2.工艺计算2.1生产要求:原料液组成：苯34.5%（wt%）。

产品中：苯含量98.5% 残夜中：苯含量1%2.2塔的物料衡算：料液及塔顶.塔底产品含苯摩尔分数:011.013.92/9911.111.781987.013.925.111.785.9811.785.98383.013.925.6511.785.3411.785.34=+==+==+=w D f x x x平均摩尔质量:Mf=0.383⨯78.11+(1-0.383)⨯92.13=86.767kg/mol Md=0.987⨯78.11+(1-0.987)⨯92.13=78.29kg/mol Mw=0.011⨯78.11+(1-0.011) ⨯92.13=91.98kg/mol 物料衡算:总物料衡算 : D+W=F易挥发组分物料衡算 : D ×Xd+W ×Xw=F ×XfF=33.3*1038.03386.767=kmol/h D=14.497kmol/h W=23.536kmol/h设计成泡点进料后: min 0.6080.9871.680.3830.608F D F F y x R x y --===-- (查得Xf=0.383时Yf=0.608)2.3理论板层数NT 的求取min R =1.68由逐板计算法借助EXCEL 算出各个回流比下理论塔板数：y=0.686x+0.310 1.5100.00561 y'=1.510x-0.00561 y=0.702x+0.294 1.484 0.00533 y'=1.484x-0.00533 y=0.716x+0.280 1.461 0.00507 y'=1.461x-0.00507 y=0.729x+0.267 1.440 0.00484 y'=1.440x-0.00484 y=0.759x+0.238 1.392 0.00431 y'=1.392x-0.00431 y=0.751x+0.245 1.403 0.00444 y'=1.403x-0.00444 y=0.761x+0.235 1.387 0.00426 y'=1.387x-0.00426 y=0.771x+0.2261.372 0.00410 y'=1.372x-0.00410相平衡方程为: 2.47 1.47nn ny x y =-R NTR NT*(R+1) 1.2Rmin 21 2.016 63.3360 1.3Rmin 21 2.184 66.8640 1.4Rmin 19 2.352 63.6880 1.5Rmin 18 2.520 63.3600 1.6Rmin 17 2.688 62.6960 1.7Rmin 16 3.142 66.2656 1.8Rmin 16 3.024 64.3840 1.9Rmin 16 3.192 67.0720 2.0Rmin 16 3.360 69.7600图1 最优回流比的选择由图可得最优回流比R=1.6Rmin=2.688 由图得NT ＝17（包括再沸器）。

10万吨年苯_甲苯分离板式精馏塔设计说明

10万吨年苯-甲苯分离板式精馏塔设计苯-甲苯分离板式精馏塔的设计1.概述.................................... 1 .......1.1设计题目....................................... 1.........1.2操作条件....................................... 1.........2.设计内容.................................. 1 .......2.1本设计任务为分离苯一甲苯混合物...................... 1 ...2.2精馏塔的物料衡算................................. 1 ......2.2.1原料液及塔顶、塔底的摩尔分率............................................................. 1••…2.2.2原料液及塔顶、塔底产品的平均摩尔质量 (2)2.2.3物料衡算.................................... 2.......2.3塔板数的确定..................................... 2.......2.3.1理论板层数N T的求取............................ 2......2.3.2实际板层数的求取 ............................. 3......2.4精馏塔的工艺条件及有关物性数据的计算.................. 3…2.4.1操作压力的计算..............................3......2.4.2操作温度计算................................ 3 ......2.4.3平均摩尔质量计算............................. 4 ......2.4.4平均密度计算................................ 4 ......2.4.4.1气相平均密度计算........................ 4……2.4.4.2液相平均密度计算......................... 4……245液体平均表面张力的计算........................... 5' 246液体平均粘度.................................... 5…2.5精馏塔的塔体工艺尺寸计算 (6)2.5.1塔径的计算 ................................. 6……2.5.2精馏塔有效高度的计算......................... ……2.6塔板主要工艺尺寸的计算.............................. …2.6.1溢流装置计算 ............................... 7••…2.6.1.1堰长lw................................. 7……261.2溢流堰高度hw................................ 7……261.3弓形降液管宽度W和截面积A f ..................... 8-2.6.1.4降液管底隙高度ho........................... 8……2.6.2塔板布置..................................... 8 .....2.6.2.1塔板的分块.............................. 8 ......2.622边缘区宽度确定............................. 8……2.6.2.3开孔区面积计算........................... 8……2.6.2.4筛孔计算及排列. .......................... 9……2.7塔板的流体力学验算................................. 9……2.7.1塔板压降..................................... 9 .....2.7.1.1干板阻力hc计算 ............................ 9……2.7.1.2气体通过液层的阻力h1计算.................... 9…2.7.1.3液体表面张力的阻力h计算 (10)2.7.2液面落差................................... 10 .....2.7.3液沫夹带................................... 10 .....2.7.4漏液...................................... 10 .......2.7.5液泛...................................... 11 .......2.8塔板负荷性能图................................... 11 .....2.8.1漏液线..................................... 11 .....2.8.2液沫夹带线................................... 12 ....2.8.3液相负荷下限线 .............................. 13……2.8.4液相负荷上限线 .............................. 13……2.8.5液泛线.................................... 13•…3.设计数据一览表 (15)4.总结...................................... 16••…5.参考文献及设计图............................ 16-苯-甲苯分离板式精馏塔的设计1.概述1.1设计题目试设计一座连续精馏塔用于分离苯-甲苯混合液，原料液中含苯20%（质量分数）。

化工课程设计书苯-甲苯连续精馏筛板塔的设计大学论文

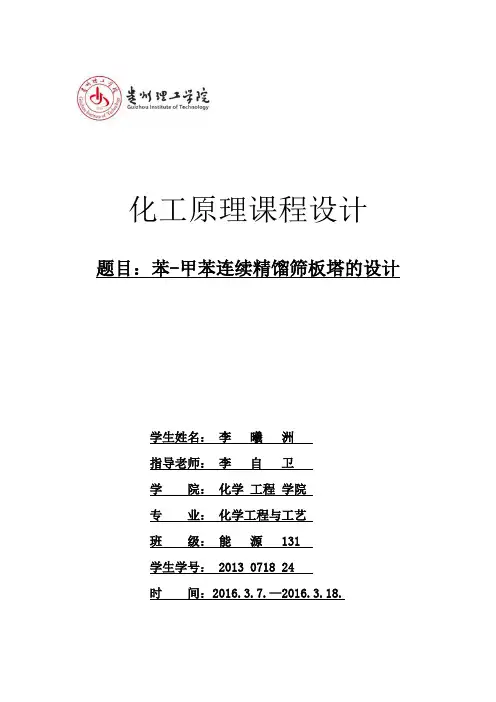

化工原理课程设计题目：苯-甲苯连续精馏筛板塔的设计学生姓名：李曦洲指导老师：李自卫学院：化学工程学院专业：化学工程与工艺班级：能源 131学生学号： 2013 0718 24时间：2016.3.7.—2016.3.18.院系：化学工程学院专业：化学工程与工艺姓名：李曦洲学号：2013071824 班级：能源131 实习性质：实习地点：学校指导老师：李自卫课程设计题目：苯-甲苯连续精馏筛板塔的设计目录第一章、设计任务书 (4)1.1设计题目 (4)1.2设计任务 (4)1.3操作条件 (4)1.4设计内容及要求 (4)第二章、设计方案的确定 (4)第四章、工艺设计计算 (5)第三章、设计条件及注意物性参数 (5)3.1操作压力计算 (5)3.2操作温度计算 (5)3.3平均摩尔质量计算 (5)3.3.1塔顶摩尔质量计算 (5)3.3.2进料板平均摩尔质量计算 (6)3.3.3提馏段平均摩尔质量 (6)3.4平均密度计.算 (6)3.4.1气相平均密度计算 (6)3.4.2液相平均密度计算 (6)3.5液相平均表面张力计算 (6)3.5.1塔顶液相平均表面张力计算 (7)3.5.2进料板液相平均表面张力计算 (7)3.6液相平均粘度计算 (7)3.6.1塔顶液相平均粘度计算 (7)3.6.2进料板液相平均粘度计算 (8)第四章工艺计算 (7)4.1精馏塔的物料衡算 (7)4.1.1原料液及塔顶、塔底产品的摩尔分数 (7)4.1.2原料液及塔顶、塔底产品的平均摩尔质量 (8)4.1.3物料衡算原料处理量 (8)第五章设备结构设计 (8)5.1塔板数的确定 (8)5.1.1相对挥发度的确定取 (8)5.1.2精馏段与提馏段操作线方程的确定 (9)5.1.3塔板数的确定 (9)5.1.4全塔效率的确定 (10)5.2精馏塔的塔体工艺尺寸计算 (10)5.2.1塔径的计算 (10)5.2.2精馏塔有效高度计算 (11)5.3塔板主要工艺尺寸的计算 (11)5.3.1溢流装置计算 (11)5.3.2塔板布置 (12)5.4筛板的流体力学验算 (13)5.4.1塔板压降 (13)5.4.2液面落差 (14)5.4.3液沫夹带 (14)5.4.4漏液 (15)5.4.5液泛 (15)5.5塔板负荷性能图 (15)5.5.1漏液线 (15)5.5.2液沫夹带线 (16)5.5.3液相负荷下限线 (17)5.5.4液相负荷上限线 (17)5.5.5液泛线 (17)第六章附属设备类型 (19)6.1冷凝器 (19)6.2再沸器 (19)6.3回流泵 (20)6.4进料管 (21)6.5塔顶产品接管 (22)6.6塔底产品接管 (22)6.7塔顶蒸汽接管 (23)第七章设计一览表 (23)第八章对设计的评述及有问题的分析 (24)8.1对设计的评述分析 (24)8.2设计心得 (24)九、参考文献 (25)前言课程设计是“化工原理”的一个总结性教学环节，是培养学生综合运用本门课程及有关先修课程的基本知识来解决某一设计任务的一次训练，在整个教学计划中它起着培养学生独立工作能力的重要作用。
