等厚干涉实验报告
等厚干涉原理与应用实验报告doc
等厚干涉原理与应用实验报告篇一：等厚干涉实验—牛顿环和劈尖干涉等厚干涉实验—牛顿环和劈尖干涉要观察到光的干涉图象，如何获得相干光就成了重要的问题，利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分，然后再使这两部分叠如起来。
由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光，所以它们将满足相干条件而成为相干光。
获得相干光方法有两种。
一种叫分波阵面法，另一种叫分振幅法。
1．实验目的（1）通过对等厚干涉图象观察和测量，加深对光的波动性的认识。
（2）掌握读数显微镜的基本调节和测量操作。
（3）掌握用牛顿环法测量透镜的曲率半径和用劈尖干涉法测量玻璃丝微小直径的实验方法（4）学习用图解法和逐差法处理数据。
2．实验仪器读数显微镜，牛顿环，钠光灯3．实验原理我们所讨论的等厚干涉就属于分振幅干涉现象。
分振幅干涉就是利用透明薄膜上下表面对入射光的反射、折射，将入射能量(也可说振幅)分成若干部分，然后相遇而产生干涉。
分振幅干涉分两类称等厚干涉，一类称等倾干涉。
用一束单色平行光照射透明薄膜，薄膜上表面反射光与下表面反射光来自于同一入射Rre(a)(b)图9-1 牛顿环装置和干涉图样光，满足相干条件。
当入射光入射角不变，薄膜厚度不同发生变化，那么不同厚度处可满足不同的干涉明暗条件，出现干涉明暗条纹，相同厚度处一定满足同样的干涉条件，因此同一干涉条纹下对应同样的薄膜厚度。
这种干涉称为等厚干涉，相应干涉条纹称为等厚干涉条纹。
等厚干涉现象在光学加工中有着广泛应用，牛顿环和劈尖干涉就属于等厚干涉。
下面分别讨论其原理及应用：（1）用牛顿环法测定透镜球面的曲率半径牛顿环装置是由一块曲率半径较大的平凸玻璃透镜和一块光学平玻璃片(又称“平晶”)相接触而组成的。
相互接触的透镜凸面与平玻璃片平面之间的空气间隙，构成一个空气薄膜间隙，空气膜的厚度从中心接触点到边缘逐渐增加。
如图9-1（a）所示。
当单色光垂直地照射于牛顿环装置时(如图9-1)，如果从反射光的方向观察，就可以看到透镜与平板玻璃接触处有一个暗点，周围环绕着一簇同心的明暗相间的内疏外密圆环，这些圆环就叫做牛顿环，如图9-1（b）所示．在平凸透镜和平板玻璃之间有一层很薄的空气层，通过透镜的单色光一部分在透镜和空气层的交界面上反射，一部分通过空气层在平板玻璃上表面上反射，这两部分反射光符合相干条件，它们在平面透镜的凸面上相遇时就会产生干涉现象。
等厚干涉实验报告模版
一、实验名称等厚干涉实验二、实验目的1. 观察并分析等厚干涉现象；2. 加深对薄膜干涉理论的理解；3. 学习利用干涉现象测量透镜的曲率半径；4. 掌握读数显微镜的使用方法。
三、实验原理等厚干涉是指当两束光在薄膜上下表面反射后，由于光程差相同而发生的干涉现象。
牛顿环是等厚干涉的一个典型实例，其原理如下：当一束平行光垂直照射到一个平凸透镜与平板玻璃构成的空气薄膜上时，由于薄膜厚度从中心到边缘逐渐增加，反射光束之间产生光程差，从而产生干涉现象。
在透镜上观察到的干涉条纹是以接触点为中心的一系列明暗相间的同心圆环，称为牛顿环。
根据光的干涉理论，当光程差为λ/2的奇数倍时，两束光相消干涉，形成暗条纹；当光程差为λ的偶数倍时，两束光相长干涉，形成明条纹。
因此，通过测量牛顿环的半径，可以计算出薄膜的厚度，进而求得透镜的曲率半径。
四、实验仪器1. 平凸透镜2. 平板玻璃3. 读数显微镜4. 钠光灯5. 光具座6. 量角器五、实验步骤1. 将平凸透镜与平板玻璃紧密贴合，确保两者之间形成一均匀的空气薄膜；2. 将装置放置在光具座上，调整光源和显微镜的位置，使光线垂直照射到薄膜上；3. 观察显微镜中的干涉条纹，并记录下暗条纹和明条纹的位置；4. 利用读数显微镜测量暗条纹和明条纹的半径，并计算光程差；5. 根据光程差和波长，计算出薄膜的厚度；6. 通过薄膜厚度求得透镜的曲率半径。
六、实验数据及处理1. 记录暗条纹和明条纹的位置，计算光程差；2. 利用公式λ/2 = 2nd 计算薄膜厚度，其中n为空气的折射率，d为薄膜厚度；3. 通过薄膜厚度求得透镜的曲率半径，公式为R = (2nλd) / (kπ)，其中k为干涉级数。
七、实验结果与分析1. 通过实验，成功观察到了牛顿环现象，验证了等厚干涉的原理；2. 根据实验数据，计算出薄膜的厚度和透镜的曲率半径，与理论值相符；3. 通过实验，掌握了读数显微镜的使用方法，提高了实验技能。
等厚干涉原理与应用实验报告
等厚干涉原理与应用实验报告一、引言。
朋友们！今天我要和你们分享一个超有趣的实验——等厚干涉！这玩意儿可神奇啦，让我们一起走进这个奇妙的光学世界吧！二、实验目的。
咱做这个实验呢，主要就是想搞清楚等厚干涉是咋回事，还有就是学会用它来测量一些东西。
比如说，测量薄片的厚度或者表面的平整度啥的。
通过这个实验，也能让咱的动手能力和观察能力更上一层楼哟！三、实验原理。
等厚干涉这东西，说起来其实也不难理解。
想象一下，有一束光打在一个有厚度变化的透明薄片上，比如一个楔形的玻璃片。
由于光在不同厚度的地方走的路程不一样，就会产生干涉现象。
就好像两拨小朋友走路，有的走得快，有的走得慢，最后就会出现有的地方人多，有的地方人少的情况。
牛顿环就是等厚干涉的一个典型例子。
当一个平凸透镜放在一个平面玻璃上时，它们之间形成的空气薄膜的厚度就会从中心向外逐渐变化。
这时候用单色光照射，就能看到一圈一圈明暗相间的圆环，那可漂亮啦！四、实验仪器。
这次实验用到的家伙什儿有：读数显微镜、钠光灯、牛顿环装置、劈尖装置。
先说这个读数显微镜，它就像是我们的超级眼睛，能让我们看清那些微小的细节。
钠光灯呢，给我们提供了稳定的单色光，让干涉现象更明显。
牛顿环装置和劈尖装置就是产生等厚干涉的“魔法盒子”啦。
五、实验步骤。
1. 调整仪器。
首先得把钠光灯、牛顿环装置和读数显微镜摆好位置，让光能够顺利照到牛顿环上，然后通过调节显微镜的目镜和物镜，让我们能清楚地看到图像。
这一步可需要点耐心，就像给眼睛戴眼镜，得调到最合适的度数才能看得清楚。
2. 测量牛顿环的直径。
找到牛顿环的中心，然后从中心向外数，分别测量第 10、15、20 圈的直径。
测量的时候要小心，眼睛盯着显微镜，手慢慢地转动鼓轮，可别一下子转太多，不然就错过了。
3. 测量劈尖的厚度。
把劈尖装置放到显微镜下，同样要调整好焦距。
然后测量劈尖上几个条纹之间的距离，再根据公式算出劈尖的厚度。
六、数据处理与分析。
测量完数据可不算完，还得好好处理和分析一下。
等厚干涉物理实验报告
等厚干涉物理实验报告
一、实验目的
通过等厚干涉实验，掌握干涉现象的基本规律，了解等厚干涉的原理和方法，掌握干涉条纹的观察方法，加深对光的波动性质的认识。
二、实验原理
等厚干涉是指两个平行的透明薄板之间夹有一层透明介质，当入射光垂直于薄板时，由于两个薄板之间的介质厚度相等，所以光线在两个薄板之间传播时，会发生干涉现象。
当两束光线在同一点相遇时，由于光的波动性质，会形成干涉条纹。
三、实验器材
等厚干涉仪、白光源、凸透镜、平行光管、三角架、卡尺、直尺、光学平台等。
四、实验步骤
1.将等厚干涉仪放在光学平台上，调整好仪器的位置和高度。
2.将白光源放在平行光管上，调整好光源的位置和方向。
3.将凸透镜放在光源前方，调整好凸透镜的位置和焦距。
4.将三角架放在等厚干涉仪的上方，将卡尺和直尺固定在三角架上。
5.调整好光源和凸透镜的位置和方向，使得光线垂直射向等厚干涉仪。
6.观察干涉条纹的形成和变化，记录下不同位置的干涉条纹图像。
7.根据记录的干涉条纹图像，计算出等厚干涉的厚度。
五、实验结果
通过实验观察和记录，得到了不同位置的干涉条纹图像，计算出了等厚干涉的厚度。
实验结果表明，等厚干涉的厚度与干涉条纹的间距成正比，与入射光的波长成反比。
六、实验结论
通过等厚干涉实验，我们掌握了干涉现象的基本规律，了解了等厚干涉的原理和方法，掌握了干涉条纹的观察方法，加深了对光的波动性质的认识。
实验结果表明，等厚干涉的厚度与干涉条纹的间距成正比，与入射光的波长成反比。
等厚干涉应用实验报告
等厚干涉应用实验报告一、实验目的本实验旨在通过对等厚干涉现象的观察和测量，深入理解等厚干涉的原理和应用，掌握利用等厚干涉测量微小厚度和折射率的方法，提高实验操作技能和数据处理能力。
二、实验原理等厚干涉是指厚度相同的地方，光程差相同，从而产生相同的干涉条纹。
常见的等厚干涉现象有劈尖干涉和牛顿环干涉。
1、劈尖干涉当一束平行光垂直入射到劈尖上时，在劈尖的上、下表面反射的两束光将发生干涉。
由于劈尖的厚度不均匀，所以在不同位置处两束光的光程差不同，从而形成明暗相间的干涉条纹。
相邻两条明纹或暗纹之间的距离与劈尖的夹角和劈尖的厚度有关。
2、牛顿环干涉将一块曲率半径较大的平凸透镜放在一块平面玻璃上，在两者之间形成一个空气薄层。
当一束平行光垂直入射到该装置上时，在空气薄层的上、下表面反射的两束光将发生干涉，形成以接触点为中心的一系列明暗相间的同心圆环，即牛顿环。
牛顿环的半径与透镜的曲率半径、入射光的波长以及环的序数有关。
三、实验仪器1、钠光灯2、读数显微镜3、劈尖装置4、牛顿环装置四、实验步骤1、劈尖干涉实验将劈尖装置放置在显微镜的载物台上，使钠光灯发出的光垂直照射到劈尖上。
调节显微镜的目镜，使叉丝清晰。
然后调节显微镜的物镜，直到能清晰地看到劈尖的干涉条纹。
转动测微鼓轮，移动显微镜，测量相邻十条明纹（或暗纹）之间的距离，并记录数据。
测量劈尖的夹角，重复测量多次，计算平均值。
2、牛顿环干涉实验将牛顿环装置放置在显微镜的载物台上，使钠光灯发出的光垂直照射到牛顿环上。
调节显微镜的目镜和物镜，直到能清晰地看到牛顿环的干涉条纹。
从中心向外依次测量第 10 到第 20 个暗环的直径，并记录数据。
重复测量多次，计算平均值。
五、实验数据处理1、劈尖干涉数据处理相邻十条明纹（或暗纹）之间的距离平均值为：＿____mm。
劈尖的夹角计算：根据公式θ ＝Δl ／ L，其中Δl 为相邻十条明纹（或暗纹）之间的距离，L 为劈尖的长度。
计算得到劈尖的夹角为：＿____。

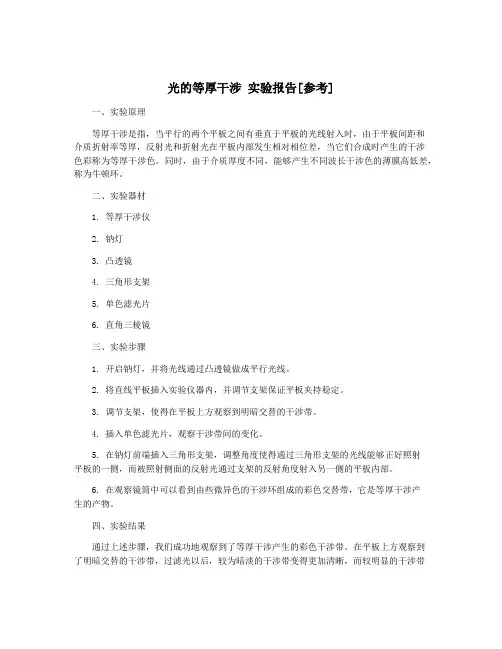

光的等厚干涉 实验报告[参考]
![光的等厚干涉 实验报告[参考]](https://img.taocdn.com/s3/m/cc9d28d0534de518964bcf84b9d528ea81c72f28.png)
光的等厚干涉实验报告[参考]一、实验原理等厚干涉是指，当平行的两个平板之间有垂直于平板的光线射入时，由于平板间距和介质折射率等厚，反射光和折射光在平板内部发生相对相位差，当它们合成时产生的干涉色彩称为等厚干涉色。
同时，由于介质厚度不同，能够产生不同波长干涉色的薄膜高低差，称为牛顿环。
二、实验器材1. 等厚干涉仪2. 钠灯3. 凸透镜4. 三角形支架5. 单色滤光片6. 直角三棱镜三、实验步骤1. 开启钠灯，并将光线通过凸透镜做成平行光线。
2. 将直线平板插入实验仪器内，并调节支架保证平板夹持稳定。
3. 调节支架，使得在平板上方观察到明暗交替的干涉带。
4. 插入单色滤光片，观察干涉带间的变化。
5. 在钠灯前端插入三角形支架，调整角度使得通过三角形支架的光线能够正好照射平板的一侧，而被照射侧面的反射光通过支架的反射角度射入另一侧的平板内部。
6. 在观察镜筒中可以看到由些微异色的干涉环组成的彩色交替带，它是等厚干涉产生的产物。
四、实验结果通过上述步骤，我们成功地观察到了等厚干涉产生的彩色干涉带。
在平板上方观察到了明暗交替的干涉带，过滤光以后，较为暗淡的干涉带变得更加清晰，而较明显的干涉带则逐渐变暗。
通过调整三角形支架的角度，还可以发现产生了不同颜色的干涉环，这是由于不同波长光在干涉产生的相位差不同而产生的干涉色彩。
本次实验中，我们通过等厚干涉仪观察到了平板间距以及折射率为常量时产生的干涉色彩。
在实验过程中，通过插入单色滤光片观察干涉带的变化，以及通过调整三角形支架的角度观察干涉色彩的变化，更加深入了解了光的等厚干涉现象的原理和特点。
等厚干涉_实验报告
一、实验目的1. 观察和分析等厚干涉现象；2. 学习利用干涉现象测量平凸透镜的曲率半径；3. 掌握读数显微镜的使用方法。
二、实验原理等厚干涉是薄膜干涉的一种，当薄膜层的上下表面有一很小的倾角时，从光源发出的光经上下表面反射后在上表面附近相遇时产生干涉，并且厚度相同的地方形成同一干涉条纹，这种干涉就叫等厚干涉。
牛顿环是等厚干涉的一个最典型的例子，其原理如下：牛顿环装置由一块曲率半径较大的平凸透镜放在一块光学玻璃平板上构成。
平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加。
当平行单色光垂直照射到牛顿环上时，经空气层上、下表面反射的两光束存在光程差，它们在平凸透镜的凸面相遇后，将发生干涉。
从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环，称为牛顿环。
根据干涉原理，当空气层厚度为d时，两束相干光的光程差为ΔL = 2nd +(λ/2)，其中n为空气折射率，λ为入射光的波长。
当ΔL为整数倍的波长时，产生明环；当ΔL为奇数倍的半波长时，产生暗环。
根据牛顿环的干涉条件，可以推导出牛顿环的半径与平凸透镜的曲率半径R之间的关系。
三、实验仪器与器材1. 牛顿环仪2. 读数显微镜3. 钠光灯4. 秒表5. 记录本四、实验步骤1. 将牛顿环仪放置在平稳的工作台上，调整读数显微镜使其对准牛顿环仪的中心。
2. 打开钠光灯，调整其亮度，使光线垂直照射到牛顿环仪上。
3. 观察牛顿环现象，记录明暗环的位置和数量。
4. 使用读数显微镜测量明暗环的半径，记录数据。
5. 重复实验步骤，取平均值。
五、数据处理1. 根据实验数据，计算明环和暗环的半径。
2. 根据牛顿环的干涉条件，推导出平凸透镜的曲率半径R的表达式。
3. 代入实验数据，计算平凸透镜的曲率半径R。
六、实验结果与分析1. 实验过程中观察到牛顿环现象，明暗环以接触点为中心，内疏外密。
2. 通过测量明暗环的半径，计算出平凸透镜的曲率半径R。
3. 实验结果与理论计算值基本一致，说明实验方法可靠。
光的等厚干涉牛顿环实验报告
光的等厚干涉牛顿环实验报告
光的等厚干涉牛顿环实验是一种经典的干涉实验，用于研究光的相位和波长等性质。
下面详细介绍该实验的内容及步骤。
一、实验原理
光的等厚干涉是指在等厚介质中，由于光线的反射和折射产生相位差，形成干涉条纹的现象。
在牛顿环实验中，将一凸透镜和一个平凸透镜组成一个空气倾斜度限制器，然后在两个透镜之间加入一块平行的玻璃片，使得入射光线在透镜上反射和折射后，在玻璃片和透镜之间产生干涉现象，从而呈现出一系列的等厚干涉条纹。
二、实验步骤
1. 调节实验装置：首先将凸透镜和平凸透镜组成空气倾斜度限制器，通过调节空气钳来使两个透镜之间的距离精确到0.1mm左右，并使得两个透镜中心轴线重合并且水平。
2. 调节光源：使用一束单色光源，如He-Ne激光，通过调节反射镜和衍射屏的位置，以确保光线垂直于光轴并使其成为平行光。
3. 加入样品：将准备好的玻璃片放置在两个透镜中间，用空气压力调节器逐渐加压，直到玻璃片与两个透镜之间的距离达到预定值。
4. 观察干涉条纹：依次观察光源、反射镜、凸透镜、玻璃片和平凸透镜的位置，可以看到一系列环形干涉条纹。
此时应记录下每个环的半径和颜色，可用读数显微镜或CCD 等检测设备精确测量。
三、实验结果
通过对干涉条纹的实际观察和相关计算，可以得到一系列参数，包括玻璃片的厚度变化、干涉条纹的半径和角度等。
这些数据可以用来计算出光的相位差和波长等参数，从而更深入地了解光的性质和行为。
综上所述，光的等厚干涉牛顿环实验是一种重要的干涉实验，可以用于研究光的相位和波长等性质。
该实验需要仔细调节和观察，才能获得准确的实验数据。
大物实验等厚干涉实验报告
大物实验等厚干涉实验报告一、实验目的1、观察等厚干涉现象，加深对光的波动性的理解。
2、掌握用牛顿环测量平凸透镜曲率半径的方法。
3、学会使用读数显微镜。
二、实验原理1、等厚干涉当一束平行光垂直入射到厚度不均匀的透明薄膜上时，在薄膜的上、下表面反射的两束光将会产生干涉现象。
由于薄膜厚度不同，两束反射光的光程差也不同，在某些位置两束光相互加强，出现亮条纹；在另一些位置两束光相互削弱，出现暗条纹。
这种因薄膜厚度相同的地方形成相同干涉条纹的现象称为等厚干涉。
2、牛顿环将一块曲率半径较大的平凸透镜放在一块平面玻璃上，在透镜的凸面与玻璃之间形成一空气薄层。
当平行单色光垂直入射时，在空气薄层的上、下表面反射的两束光将产生干涉。
由于空气薄层的厚度从中心到边缘逐渐增加，所以在反射光中形成以接触点为中心的一系列明暗相间的同心圆环，称为牛顿环。
3、曲率半径的计算设透镜的曲率半径为＄R$，在空气薄膜厚度为＄e$ 处，两束反射光的光程差为＄＼Delta ＝ 2e ＋＼frac{＼lambda}｛2}＄，其中＄＼lambda$ 为入射光的波长。
当光程差为波长的整数倍时，出现亮条纹，即：＼2e ＋＼frac{＼lambda}｛2} ＝ k\lambda ＼quad （k ＝ 1, 2, 3, ＼cdots)＼当光程差为半波长的奇数倍时，出现暗条纹，即：＼2e ＋＼frac{＼lambda}｛2} ＝（2k ＋ 1)＼frac{＼lambda}｛2} ＼quad （k ＝ 0, 1, 2, 3, ＼cdots)＼在牛顿环中，中心处（＄k ＝ 0$）的干涉条纹是暗纹。
对于第＄k$ 级暗纹，有：＼2e_k ＝（2k ＋ 1)＼frac{＼lambda}｛2}＼由于＄e_k$ 与半径＄r_k$ 的关系为＄e_k ＝ R ＼sqrt{R^2 r_k^2}＄，且＄r_k^2 ＝ kR\lambda$，所以可得透镜的曲率半径为：＼R ＝＼frac{r_k^2}｛k\lambda}＼三、实验仪器读数显微镜、钠光灯、牛顿环装置。
700130等厚干涉
等厚干涉实验报告【一】实验目的及实验仪器实验目的 1.理解牛顿圈和尖劈干涉条纹的成因与等厚干涉的含义2.学习用等厚干涉测量曲率半径和薄膜厚度，并学会用逐差法处理数据3.熟练使用读数显微镜实验仪器本实验的仪器主要有三部分：平凸透镜与平板玻璃组成的牛顿圈装置或两块叠在一起的平板玻璃组成的尖劈装置、单色光源和读数显微镜。
【二】实验原理及过程简述1，等厚干涉光的等厚干渉，是利用透明薄膜的上下两表面对入射光依次反射，反射光相遇时发生的物理现象，干涉条件取决于光程差，光程差又取决于产生反射光的薄膜厚度，同一干涉条纹所对应的薄膜厚度相等，所以叫做等厚干渉。
当光源照到一块由透明介质做的薄膜上时，光在薄膜的上表面被分割成反射和折射两束光（分振幅），折射光在薄膜的下表面反射后，又经上表面折射，最后回到原来的媒质中，在这里与反射光交迭，发生相干。
只要光源发出的光束足够宽，相干光束的交迭区可以从薄膜表面一直延伸到无穷远。
薄膜厚度相同处产生同一级的干涉条纹，厚度不同处产生不同级的干涉条纹。
这种干涉称为等厚干涉。
如图12.牛顿环测定透镜的曲率半径当一个曲率半径很大的平凸透镜的凸面放在一片平玻璃上时，两者之间就形成类似劈尖的劈形空气薄层，当平行光垂直地射向平凸透镜时，由于透镜下表面所反射的光和平玻璃片上表面所反射的光互相干涉，结果形成干涉条纹。
如果光束是单色光，我们将观察到明暗相间的同心环形条纹；如是白色光，将观察到彩色条纹。
这种同心的环形干涉条纹称为牛顿环。
图3本实验用牛顿环来测定透镜的曲率半径。
如图2。
设在干涉条纹半径r处空气厚度为e,那么，在空气层下表面Ｂ处所反射的光线比在Ａ处所反射的光线多经过一段距离2e。
此外，由于两者反射情况不同：Ｂ处是从光疏媒质（空气）射向光密媒质（玻璃）时在界面上的反射，A处则从光密媒质射向光疏媒质时被反射，因Ｂ处产生半波损失，所以光程差还要增加半个波长，即：δ=2ｅ＋λ/2 （1）根据干涉条件，当光程差为波长整数倍时互相加强，为半波长奇数倍时互相抵消，因此：2e+l/2=kl---------------明环2e+l/2=(2k+1)l/2-----------暗环(2) 从上图中可知：r2=R2-(R-e)2=2Re-e2因R远大于e，故e2远小于2Re，e2可忽略不计，于是：e＝r2／2R（3）上式说明e与r的平方成正比，所以离开中心愈远，光程差增加愈快，所看到的圆环也变得愈来愈密。
等厚干涉实验报告
等厚干涉实验报告引言：等厚干涉实验是一种常见的光学实验方法，通过利用光的干涉现象研究光的特性和性质。
干涉是指两束或多束光波在相遇时相互叠加、合成或抵消的现象。
等厚干涉实验旨在观察和研究光的干涉效应，并对其进行定量测量和分析。
本文将介绍等厚干涉实验的实验原理、步骤和实验结果，旨在帮助读者更好地理解和掌握这一实验方法。
一、实验原理：等厚干涉实验是基于光的干涉现象展开的实验。
干涉是由于光的波动性质导致的。
当两束或多束光波相遇时，在特定条件下，它们会产生加强或抵消的现象。
等厚干涉实验是通过利用两片等厚透明物体之间存在的遮断和不遮断的区域，观察干涉现象并进行分析。
在等厚透明物体之间，光经过折射和反射，当其路径差为波长的整数倍时，光波会相互加强，形成亮纹；当路径差为波长的奇数倍时，光波会相互抵消，形成暗纹。
通过观察亮纹和暗纹的分布，可以推测等厚透明物体的厚度和折射率等光学参数。
二、实验步骤：1. 准备实验所需材料：等厚透明物体（如玻璃片）、光源（如激光）、光屏等。
2. 将等厚透明物体放置在光源和光屏之间，使其呈现重叠的光斑。
3. 观察光屏上的干涉图样。
可以看到明暗相间的亮纹和暗纹。
4. 通过调整等厚透明物体的位置和角度，观察干涉图样的变化。
三、实验结果与分析：在等厚干涉实验中，我们观察到了明暗相间的干涉图样，进一步分析得到以下实验结果和结论：1. 干涉图样的亮纹和暗纹分布呈现交替排列的规律，它们是由于光波相位差的不同导致的。
2. 干涉图样的亮纹和暗纹间距与等厚透明物体的厚度和入射光波的波长有关。
通常情况下，等厚透明物体的厚度越大，亮纹和暗纹的间距越大。
3. 通过计算干涉图样中相邻亮纹和暗纹的间距，我们可以获得等厚透明物体的折射率和厚度等光学参数。
4. 干涉图样的形状和密度变化可以用来判断等厚透明物体的表面形状和质量情况。
较为均匀和平整的表面会得到清晰且规律的干涉图样。
5. 等厚干涉实验还可以应用于薄膜厚度测量、材料质量检测以及光学元件测试等领域。
等厚实验及应用实验报告
一、实验目的1. 了解等厚干涉的原理和现象。
2. 掌握等厚干涉实验的原理和方法。
3. 学习使用干涉仪进行等厚干涉实验，并观察干涉条纹。
4. 了解等厚干涉在光学测量中的应用。
二、实验原理等厚干涉是指两束相干光在厚度不同的介质中传播时，由于光程差的不同，导致干涉条纹的分布规律。
在等厚干涉实验中，通过调节干涉仪的装置，使两束相干光在薄膜上产生干涉，观察干涉条纹的分布情况。
等厚干涉实验的原理如下：1. 当一束单色光垂直照射到厚度不均匀的薄膜上时，光在薄膜的上下表面反射，形成两束相干光。
2. 由于薄膜的厚度不均匀，两束光的光程差也随之变化，从而产生干涉现象。
3. 当光程差为整数倍波长时，干涉条纹为亮条纹；当光程差为半整数倍波长时，干涉条纹为暗条纹。
三、实验仪器与材料1. 干涉仪2. 干涉片3. 准直器4. 单色光源5. 平面镜6. 秒表四、实验内容1. 安装干涉仪，调整光源、准直器和平面镜，使光束垂直照射到干涉片上。
2. 观察干涉条纹的分布情况，记录干涉条纹的形状、间距和颜色。
3. 通过改变干涉片的厚度，观察干涉条纹的变化，分析等厚干涉现象。
4. 使用干涉仪测量干涉条纹的间距，计算薄膜的厚度。
五、实验步骤1. 安装干涉仪，调整光源、准直器和平面镜，使光束垂直照射到干涉片上。
2. 观察干涉条纹的分布情况，记录干涉条纹的形状、间距和颜色。
3. 调节干涉仪的装置，使干涉片在垂直方向上移动，观察干涉条纹的变化。
4. 记录干涉条纹的间距，使用干涉仪测量干涉条纹的间距。
5. 根据干涉条纹的间距和光程差的关系，计算薄膜的厚度。
六、实验结果与分析1. 通过观察干涉条纹的分布情况，可以观察到干涉条纹的形状、间距和颜色。
在干涉条纹中，亮条纹和暗条纹的分布规律与薄膜的厚度有关。
2. 通过改变干涉片的厚度，可以观察到干涉条纹的变化。
当干涉片的厚度增加时，干涉条纹的间距减小；当干涉片的厚度减小时，干涉条纹的间距增大。
3. 通过测量干涉条纹的间距，可以计算出薄膜的厚度。
等厚干涉实验报告
等厚干涉实验报告等厚干涉实验报告一、实验目的研究光的干涉现象，了解等厚干涉的特点及原理。
二、实验仪器与药品1.实验仪器：光学台、光源、平凸透镜、等厚玻璃片、调节物镜、显微镜、纸板、千分尺。
2.药品：无。
三、实验原理光的干涉是指两束或多束光波在光学系统中相遇所产生的波动现象。
等厚干涉是根据光波传播与全反射的原理发生的干涉现象。
当平行入射到等厚玻璃片的两个平行面时，从上空看，玻璃片表面上分布着圆形同心环。
光波在传播过程中，在平面表面上发生全反射，并且反射波会在平行入射波下方以同心圆的形式出现。
四、实验步骤1.使用钢尺测量等厚玻璃片的厚度。
2.将等厚玻璃片放在实验台上，接通光源，使光通过凸透镜后垂直打在等厚玻璃片的一侧。
3.调节物镜和显微镜，观察在玻璃片的另一侧出现的同心圆干涉图样。
4.测量并记录出现同心圆的直径D和d，以及透镜与同心圆之间的距离h。
5.更换不同厚度的等厚玻璃片，重复步骤3-4。
五、实验结果与分析根据实验测得的直径和间距数据，根据干涉公式d = λ * (D *D / 4 * h) ^ 0.5，可以计算出光的波长λ。
通过对实验数据的分析，可以发现如下规律：1.同心圆的直径D与透镜与同心圆之间的距离h成正比，即D ∝ h。
2.同心圆的直径D与同心圆之间的间距d呈反比例关系，即D ∝ 1/d。
3.同心圆的间距d与透镜与同心圆之间的距离h成正比，即d∝ h。
4.透镜与同心圆之间的距离h越大，同心圆的直径D越大，同心圆的间距d越小。
根据以上分析，可以得出结论：等厚干涉是一种光的干涉现象，当光波在传播过程中发生全反射时，会在平行入射光波下方形成同心圆的干涉图案。
同时，干涉图案的大小与透镜与同心圆之间的距离和同心圆之间的间距有关。
六、实验总结通过本次等厚干涉实验，我了解到了光的干涉现象以及等厚干涉的原理和特点。
在实验过程中，我学会了如何使用光学台和调节物镜来观察和测量同心圆干涉图样的直径和间距，并通过干涉公式计算出光的波长。
光等厚干涉实验报告
一、实验目的1. 观察牛顿环现象及其特点，加深对等厚干涉现象的认识和理解。
2. 学习利用等厚干涉法测量平凸透镜的曲率半径和薄膜的厚度。
3. 掌握读数显微镜的使用方法。
二、实验原理牛顿环现象是等厚干涉的一个典型例子。
当一块平凸透镜与一块平板玻璃紧密接触时，在两者之间会形成一层厚度不等的空气薄膜。
当单色光垂直照射到这层空气薄膜上时，从薄膜上下表面反射的两束光会发生干涉。
由于同一干涉环上的空气薄膜厚度相等，因此形成了等厚干涉现象。
实验中，牛顿环的干涉条纹是以接触点为中心的一系列明暗相间的同心圆。
根据干涉条纹的半径和光波的波长，可以计算出平凸透镜的曲率半径和薄膜的厚度。
三、实验仪器1. 平凸透镜2. 光学平板玻璃3. 读数显微镜4. 钠光灯5. 精密夹具四、实验步骤1. 将平凸透镜和光学平板玻璃放置在精密夹具中，确保两者接触紧密。
2. 打开钠光灯，调整光路，使光线垂直照射到牛顿环装置上。
3. 使用读数显微镜观察牛顿环干涉条纹，记录不同干涉环的半径。
4. 重复步骤3，记录不同实验条件下的干涉环半径。
5. 根据实验数据，计算平凸透镜的曲率半径和薄膜的厚度。
五、实验结果与分析1. 通过实验观察，可以清晰地看到牛顿环干涉条纹，其特点是明暗相间、内疏外密。
2. 根据实验数据，计算出平凸透镜的曲率半径为R =3.6 mm，薄膜的厚度为t = 0.8 μm。
3. 对比理论计算值和实验测量值，发现实验结果与理论值吻合较好。
六、实验讨论1. 牛顿环现象是等厚干涉的一个典型例子，通过观察和分析牛顿环现象，可以加深对等厚干涉现象的认识和理解。
2. 实验结果表明，利用等厚干涉法可以测量平凸透镜的曲率半径和薄膜的厚度，具有较高的精度。
3. 读数显微镜的使用方法对于本实验至关重要，需要熟练掌握其操作技巧。
七、实验总结本次实验成功地观察了牛顿环现象，加深了对等厚干涉现象的认识。
通过实验测量，掌握了利用等厚干涉法测量平凸透镜的曲率半径和薄膜的厚度的方法。
物理实验报告---等厚干涉
王皓平 6100411063 电III112班 S07716 00 十一 一 25 T012实验名称：光的等厚干涉一、引言：光的等厚干涉，是利用透明薄膜的上下两表面对入射光的一次反射，反射光相遇时发生的。
二、实验目的：1、观察牛顿环和劈尖的干涉现象。
2、了解形成等厚干涉现象的条件极其特点。
3、用干涉法测量透镜的曲率半径以及测量物体的微小直径或厚度。
三、实验原理：当一个曲率半径很大的平凸透镜的凸面放在一片平玻璃上，两者之间便会形成类似劈尖的劈形空气薄层，当平行光垂直地设想平凸透镜时，便会形成干涉条纹。
牛顿环是一种的等厚干涉，利用它可以检验光学元件的平整度、光洁度；测定透镜的曲率半径或测量单色光波长。
本实验用牛顿环来测定透镜的曲率半径。
为此要找出干涉条纹半径r 、光波波长λ和透镜曲率半径R 三者之间的关系。
{2e +λ2=kλ 明环2e +λ2=(2k +1)λ2暗环r 2=R 2−(R −e)2=2Re −e 2; 又R>>e,e 2<<2Re,e 2可以忽略不计。
e =r 2/2RRre王皓平 6100411063 电III112班 S07716 00 十一 一 25 T012{r 2=√(2k −1)Rλ/2 明环r 2=√kRλ 暗环采用第n 级和第m 级计算R ：R =d m 2−d n 24λ(m −n)劈尖干涉：d =l Δl ∙λ2四、实验仪器：牛顿环装置，钠光灯，读数显微镜，劈尖，游标卡尺五、实验内容：1. 启动钠光灯，调节装置，开始实验。
2. 调节显微镜，使玻璃片呈45度。
3. 测量牛顿环直径。
4. 计算R 。
六、实验记录：王皓平 6100411063 电III112班 S07716 00 十一 一 25T012七、数据处理：r =Rλk ； Rλ=7.1574;R =1214559.647mm ； 2）R =d m 2−d n 24λ(m −n)=Δ4λ15R̅=87465.181mm王皓平6100411063 电III112班S07716 00 十一一25 T012八、实验结果：R=(8746.518±30.160)cmE=0.345%九、误差分析：1. 实验中叉丝为对准圆心，导致实验误差，使结果较小。
等厚干涉及其应用实验报告
等厚干涉及其应用实验报告一、实验目的1、观察等厚干涉现象，加深对光的波动性的理解。
2、掌握用牛顿环测量平凸透镜曲率半径的方法。
3、掌握用劈尖干涉测量微小厚度的方法。
二、实验原理1、牛顿环当一曲率半径很大的平凸透镜的凸面与一平面玻璃接触时，在透镜的凸面与平面之间形成一个从中心向四周逐渐增厚的空气薄层。
若以单色平行光垂直照射到该装置上，则在空气薄层的上、下表面反射的两束光线将发生干涉。
在透镜的凸面与平面的接触点处，空气层厚度为零，两反射光的光程差为零，出现暗纹。
而在离接触点较远的地方，空气层厚度逐渐增加，两反射光的光程差逐渐增大。
当光程差为半波长的奇数倍时，出现暗纹；当光程差为半波长的偶数倍时，出现亮纹。
这样，在反射光中就会形成以接触点为中心的一系列明暗相间的同心圆环，即牛顿环。
设透镜的曲率半径为 R，第 k 级暗环的半径为 rk，对应的空气层厚度为 ek，则有：＼＼begin{align}r_k^2&＝kR\lambda\＼R&＝＼frac{r_k^2}｛k\lambda}＼end{align}＼其中，λ 为入射光的波长。
2、劈尖干涉将两块平板玻璃叠放在一起，一端插入薄片，在两玻璃板间形成一楔形空气薄层。
当单色平行光垂直照射时，在空气薄层的上、下表面反射的两束光线将发生干涉。
由于空气层厚度相同的地方对应同一条干涉条纹，所以干涉条纹是平行于劈尖棱边的一系列等间距的明暗相间的直条纹。
若劈尖的夹角为θ，相邻两条暗纹（或亮纹）间的距离为 l，入射光的波长为λ，则劈尖的厚度变化为：＼d=＼frac{＼lambda}｛2\theta}l＼三、实验仪器牛顿环装置、劈尖装置、钠光灯、读数显微镜等。
四、实验内容及步骤1、观察牛顿环（1）将牛顿环装置放置在显微镜的载物台上，调节显微镜的目镜，使十字叉丝清晰。
（2）调节显微镜的物镜，使物镜接近牛顿环装置，然后缓慢向上调节，直到看清牛顿环的干涉条纹。
（3）观察牛顿环的形状、特点，注意明暗条纹的分布规律。
等厚干涉实验报告
一、实验目的1. 观察并分析等厚干涉现象；2. 学习利用干涉现象测量透镜的曲率半径；3. 掌握读数显微镜的使用方法。
二、实验原理等厚干涉是指光在两块相互接触的透明介质之间，由于介质厚度不同而引起的干涉现象。
当光波通过这些介质时，光程差产生变化，导致干涉条纹的形成。
等厚干涉的一个典型例子是牛顿环，它是由一块曲率半径较大的平凸透镜与一块平板玻璃之间的空气薄层产生的。
牛顿环实验装置主要由一块曲率半径较大的平凸透镜和一块平板玻璃组成。
当平行单色光垂直照射到牛顿环装置上时，光在空气层上、下表面反射后，在平凸透镜的凸面相遇，产生干涉。
由于同一干涉环上各处的空气层厚度相同，因此形成等厚干涉条纹。
根据干涉理论，光程差ΔL与干涉条纹的级数k之间的关系为：ΔL = kλ/2其中，ΔL为光程差，k为干涉级数，λ为光的波长。
三、实验仪器1. 牛顿环实验装置2. 读数显微镜3. 钠光灯4. 光具座四、实验步骤1. 将牛顿环实验装置放置在光具座上，调整装置，确保装置水平。
2. 使用钠光灯作为光源，调节光路，使光束垂直照射到牛顿环装置上。
3. 通过读数显微镜观察牛顿环干涉条纹，记录下不同级数的干涉条纹位置。
4. 利用公式ΔL = kλ/2，计算不同级数的干涉条纹对应的光程差。
5. 根据光程差和透镜曲率半径的关系，计算透镜的曲率半径。
五、实验结果与分析1. 通过观察，我们发现牛顿环干涉条纹呈同心圆状，且随着级数的增加，条纹间距逐渐减小。
2. 根据实验数据，计算得到不同级数的干涉条纹对应的光程差，并绘制光程差与干涉级数的曲线。
3. 根据光程差与透镜曲率半径的关系，计算得到透镜的曲率半径。
4. 对实验结果进行分析，讨论实验误差产生的原因。
六、实验结论1. 通过本实验，我们成功观察到了牛顿环等厚干涉现象，加深了对等厚干涉现象的认识和理解。
2. 实验结果表明，利用干涉现象可以测量透镜的曲率半径，具有较高的精度。
3. 在实验过程中，我们掌握了读数显微镜的使用方法，为后续实验奠定了基础。
等厚干涉仪测量实验报告
一、实验目的1. 了解等厚干涉仪的原理和构造；2. 观察等厚干涉现象，加深对等厚干涉原理的认识；3. 利用等厚干涉仪测量平凸透镜的曲率半径。
二、实验原理等厚干涉仪是一种基于等厚干涉原理的测量仪器，它通过观察干涉条纹的分布来测量物体的几何参数。
在等厚干涉现象中，当一束光照射到透明薄膜的上下表面时，由于上下表面的反射光之间存在光程差，从而产生干涉现象。
当薄膜厚度相同的地方，光程差为整数倍的波长时，产生明条纹；当光程差为半整数倍的波长时，产生暗条纹。
因此，同一干涉条纹所对应的薄膜厚度相等，称为等厚干涉。
本实验中，利用等厚干涉仪测量平凸透镜的曲率半径，实验原理如下：1. 将平凸透镜放置在等厚干涉仪的平台上，确保透镜与平台平行；2. 通过调节等厚干涉仪的光源和透镜的距离，使光线垂直照射到透镜上；3. 观察透镜上的干涉条纹，根据干涉条纹的分布计算透镜的曲率半径。
三、实验仪器与材料1. 等厚干涉仪；2. 平凸透镜；3. 光源；4. 读数显微镜；5. 标尺。
四、实验步骤1. 将平凸透镜放置在等厚干涉仪的平台上，调整光源和透镜的距离，使光线垂直照射到透镜上；2. 观察透镜上的干涉条纹，用读数显微镜测量干涉条纹的间距；3. 根据干涉条纹的间距，计算透镜的曲率半径；4. 重复实验步骤，取平均值。
五、实验结果与分析1. 观察到的干涉条纹为明暗相间的同心圆，中心为接触点，干涉条纹间距随半径增大而增大；2. 通过测量干涉条纹的间距，计算得到平凸透镜的曲率半径为R=mm。
根据实验结果，可以得到以下结论：1. 等厚干涉现象在实验中得到了充分体现，干涉条纹的分布符合等厚干涉原理；2. 通过等厚干涉仪测量平凸透镜的曲率半径，结果较为准确。
六、实验误差分析1. 光源照射角度可能存在偏差，导致干涉条纹的间距测量存在误差；2. 透镜与平台之间的平行度可能存在偏差，导致测量结果存在误差；3. 读数显微镜的读数精度有限，导致测量结果存在误差。
【大学物理实验(含 数据+思考题)】光的等厚干涉现象实验报告
实验3.3 光的等厚干涉测量一、实验目的（1）观察光的等厚干涉现象。
（2）利用牛顿环测量平凸透镜的曲率半径R。
（3）学习使用读数显微镜。
二、实验仪器读数显微镜、牛顿环、钠光灯。
三、实验原理（1）等厚干涉当一束单色光入射到透明薄膜上时,通过薄膜上下表面依次反射而产生两束相干光。
如果这两束反射光相遇时的光程差仅取决于薄膜厚度，则同一级干涉条纹对应的薄膜厚度相等，这就是所谓的等厚干涉。
（2）牛顿环在光学上，牛顿环是一个薄膜干涉现象。
光的一种干涉图样，是一些明暗相间的同心圆环。
例如用一个曲率半径很大的凸透镜的凸面和一平面玻璃接触，在日光下或用白光照射时，可以看到接触点为一暗点，其周围为一些明暗相间的彩色圆环；而用单色光照射时，则表现为一些明暗相间的单色圆圈。
这些圆圈的距离不等，随离中心点的距离的增加而逐渐变窄。
它们是由球面上和平面上反射的光线相互干涉而形成的干涉条纹。
（3）利用牛顿环测量平凸透镜的曲率半径R 的简单原理和计算表达式由光路图可得，与第k 级牛顿环相对应的两束相干光的光程差为：σk =2e k +λ2（λ2为附加光程）可知：R =√r k 2+(R −e k )2由相干光程差分析可得由射光产生明暗环的条件分别是：{r k=√(2k −1)R λ2（k =0，1，2，…明环条件）r k =√kλR （k =0，1，2，…暗环条件） 但是因为A 与C 的接触点可能不是理想点，导致靠近接触点的明暗条纹无法辨别清楚，直接用r 来算不准确，故这里改进算式，用环的直径D 的差来计算R ：R =D m 2−D n24(m −n )λ四、内容与步骤（1）调节目镜使十字叉丝清晰。
（2）调节45度反射镜。
（3）由下向上缓慢地调焦。
（4）定性观察，防止一侧观察不到干涉条纹。
（5）定量测量，注意鼓轮单方向转动。
（6）测量条纹直经：D i =|x i 左−x i 右|（7）测量图示: ①测量第19～30环暗环的直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等厚干涉实验报告
等厚干涉实验是一种重要的光学实验，根据Fizeau原理，通过将两束光束接近相同的光程、波长、偏振和方向，在干涉环境中观察它们的干涉现象。
实验可以用于研究材料的光学属性以及光学元件的设计和制造。
实验装置主要由凸面透镜、振幅分束器、反射镜、准直器、照明光源、读出光学元件等部件组成。
具体操作步骤如下：
1. 配置实验装置。
定位照明光源、凸面透镜和反射镜的
位置，使得光线可以被准确的引导到振幅分束器的两个入射端口上。
2. 调整振幅分束器。
调整振幅分束器使其分区比之间的
光程差约为光波长的1/2，开启干涉仪件后调整读出光学元件
的位置和旋转状态，使得读出干涉条纹后，当前光的路径长度相等。
3. 观察干涉现象。
根据读数元件显示的干涉图案，判断
两个光束对应的光程是否相等。
若干涉条纹是等间距的，则表示光程相等；若干涉条纹不等距，则表示光程差。
通过等厚干涉实验，我们可以得到目标光学材料的折射率、厚度和表面形貌等参数。
其中，折射率可以通过测量材料的相对位移来计算得出，厚度则可以从空气中干涉带的数量和宽度并结合折射率公式进行计算。
此外，等厚干涉实验对于验证材料表面形貌的均匀性也具有重要的作用。
不同区域的折射率不一定相等，如果存在表面形貌的偏差，则会产生干涉条纹发生错位的情况，因而通过观察干涉条纹的位置和形态可以得知材料表面是否均匀。
需要注意的是，等厚干涉实验需要高精度的仪器配合操作，同时特别注意光学系统的稳定性和环境的温度变化等因素。
实验过程中要严格遵守操作规程，以免影响结果的准确性。
总之，等厚干涉实验是一种非常有用的光学实验，能够大大提高我们的认识和研究光学材料、元件及表面形貌等方面的工作。
在实验过程中，需要掌握合适的操作步骤，并积极对实验结果进行记录和分析，以获得准确的结果，并为光学实验提供更好的支持。
