基于FPGA平台的数字频率合成器的设计和实现

基于FPGA平台的数字频率合成器的设计和实现数字频率合成技术是一种实现高精度频率合成的方法，具有广泛应用价值。

在数字频率合成中，FPGA是一种非常重要的平台，能够实现高速、高精度、可编程的数字频率合成。

本文将介绍基于FPGA平台的数字频率合成器的设计和实现。

一、FPGA简介FPGA是一种可以编程的数字集成电路，具有非常灵活的可编程性。

FPGA中包含了大量的逻辑单元、存储单元和输入输出接口，可以通过编程实现各种数字电路功能。

FPGA具有高速、高度集成、低功耗等优点，在数字电路的设计和实现中得到了广泛应用。

二、数字频率合成的基本原理数字频率合成是通过一组特定的频率合成器和相位加法器来合成所需要的频率。

首先，将参考频率和相位加法器连接起来，形成一个频率合成器。

然后，将输出频率与参考频率的比例进行数字控制，并将输出频率的相位与参考频率相位进行加法计算，最终输出要求的频率。

三、数字频率合成器的设计1. 参考频率生成模块参考频率生成模块是数字频率合成器的核心模块。

参考频率一般使用晶振作为输入信号，并通过频率除和锁相环等技术来产生高精度的参考频率。

在FPGA中，可以使用PLL、DCM等IP核来实现参考频率的生成。

2. 分频器分频器是将参考频率转化为所需的输出频率的模块，一般使用计数器实现。

在FPGA中，可以使用计数器IP核或使用Verilog等HDL语言来实现。

3. 相位加法器相位加法器用于将输出频率的相位和参考频率的相位相加。

在FPGA中，可以使用LUT（查找表）实现相位加法器。

4. 控制单元控制单元用于控制数字频率合成器的各个模块，并实现与外部设备的接口。

在FPGA中，可以使用微处理器或FPGA内部逻辑来实现控制单元。

四、数字频率合成器的实现数字频率合成器的实现需要进行数字电路设计和FPGA编程。

一般来说，可以采用Verilog或VHDL等硬件描述语言进行FPGA编程，实现各个模块的功能。

数字电路设计过程中，需要考虑到功耗、面积和时序等问题，同时需要进行仿真和验证。

数字频率合成

数字频率合成
数字频率合成是一种通过计算机算法来生成声音的技术，也被称为数字合成音乐。

数字频率合成可以创建各种不同的音色，包括模拟管风琴、弦乐器、木管乐器和打击乐器。

数字频率合成通常使用加法合成或波表合成来生成声音。

加法合成是一种通过组合各种频率的正弦波来创建声音的技术。

波表合成是一种使用事先记录的波形序列来创建声音的技术。

数字频率合成可以使用各种软件和硬件来实现，例如VST插件、数字合成器、音频接口等。

这种技术已广泛应用于现代音乐制作中，如电子音乐、电影配乐和游戏音效等。

直接数字频率合成器原理

直接数字频率合成器原理直接数字频率合成器（Direct Digital Frequency Synthesizer，简称DDFS）是一种用于产生高精度、稳定的频率信号的电子设备。

它通过数字电路实现频率的直接合成，可以产生任意频率的信号，并且具有快速调谐、高精度以及低相位噪声等优点。

本文将介绍DDFS的工作原理及其在实际应用中的重要性。

一、工作原理DDFS的核心组成部分是相位累加器（Phase Accumulator）、频率控制字（Frequency Control Word）和查表器（Look-up Table）。

相位累加器通过不断累加频率控制字的值，从而产生一个随时间线性增加的相位值。

查表器中存储了正弦波的采样值，通过查表器可以根据相位值得到对应的正弦波样本。

最后，通过数模转换器将数字信号转换为模拟信号输出。

具体来说，DDFS的工作原理如下：1. 频率控制字：频率控制字是一个二进制数，用于控制相位累加器的累加速度。

频率控制字的大小决定了相位累加器每个时钟周期累加的值，从而决定了输出信号的频率。

2. 相位累加器：相位累加器是一个寄存器，用于存储当前的相位值。

相位累加器的值会在每个时钟周期根据频率控制字的大小进行累加。

相位累加器的位数决定了相位的分辨率，位数越多，相位分辨率越高，输出信号的频率分辨率也越高。

3. 查表器：查表器中存储了一个周期内的正弦波样本值（或余弦波样本值），通过查表器可以根据相位累加器的值得到对应的正弦波样本值。

4. 数模转换器：数模转换器将数字信号转换为模拟信号输出。

通常使用的是高速数模转换器，能够将数字信号以高速率转换为模拟信号输出。

二、应用领域DDFS在许多领域中都有广泛的应用，其中包括通信、雷达、测量、音频处理等。

1. 通信领域：在通信系统中，DDFS被广泛应用于频率合成器、频率调制器和频率解调器等模块中。

通过DDFS可以快速、精确地合成所需的信号频率，实现高速数据传输和频谱分析等功能。

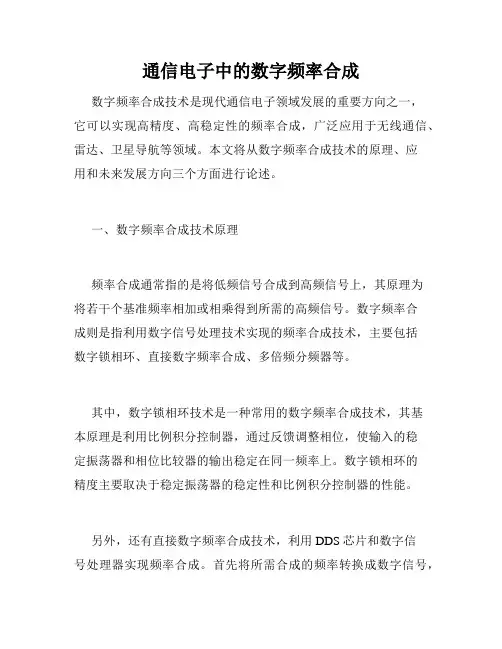

通信电子中的数字频率合成

通信电子中的数字频率合成数字频率合成技术是现代通信电子领域发展的重要方向之一，它可以实现高精度、高稳定性的频率合成，广泛应用于无线通信、雷达、卫星导航等领域。

本文将从数字频率合成技术的原理、应用和未来发展方向三个方面进行论述。

一、数字频率合成技术原理频率合成通常指的是将低频信号合成到高频信号上，其原理为将若干个基准频率相加或相乘得到所需的高频信号。

数字频率合成则是指利用数字信号处理技术实现的频率合成技术，主要包括数字锁相环、直接数字频率合成、多倍频分频器等。

其中，数字锁相环技术是一种常用的数字频率合成技术，其基本原理是利用比例积分控制器，通过反馈调整相位，使输入的稳定振荡器和相位比较器的输出稳定在同一频率上。

数字锁相环的精度主要取决于稳定振荡器的稳定性和比例积分控制器的性能。

另外，还有直接数字频率合成技术，利用DDS芯片和数字信号处理器实现频率合成。

首先将所需合成的频率转换成数字信号，然后通过DDS芯片输出对应的数字信号，最后通过低通滤波器进行滤波，得到所需高频信号。

直接数字频率合成技术精度高、可编程性强，广泛应用于无线通信、卫星导航、雷达等领域。

二、数字频率合成技术应用数字频率合成技术在无线通信、雷达、卫星导航等领域都有广泛的应用。

在无线通信领域，数字频率合成技术可以实现高速、高精度的信号合成，提高通信质量和稳定性。

同时，在无线电广播中，数字频率合成技术也能够实现精准的频率调节，确保广播频率稳定、清晰。

在雷达领域，数字频率合成技术可以实现高精度的脉冲压缩和回波信号处理，提高雷达探测精度和距离测量精度。

在卫星导航领域，数字频率合成技术可以实现卫星信号的频率调制和解调，保证导航定位精度和稳定性。

同时，数字频率合成技术还可以用于限制干扰、增强信号抗干扰能力等应用。

三、数字频率合成技术未来发展方向数字频率合成技术在通信电子领域的应用越来越广泛，未来的发展方向主要包括以下几个方面：一是提高频率合成精度和稳定性。

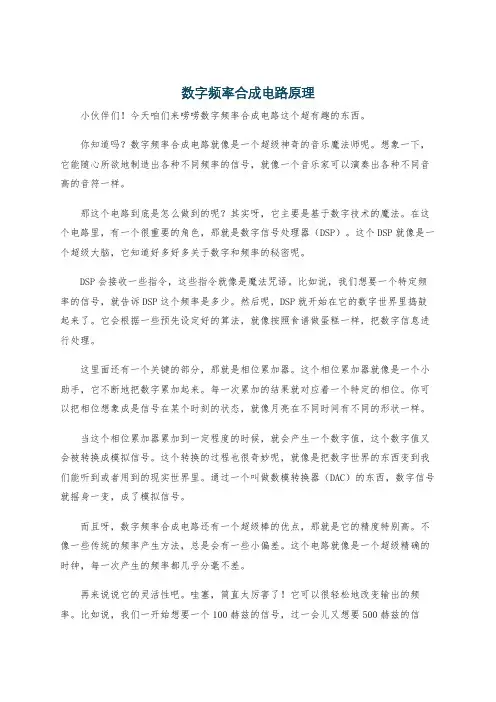

数字频率合成电路原理

数字频率合成电路原理小伙伴们！今天咱们来唠唠数字频率合成电路这个超有趣的东西。

你知道吗？数字频率合成电路就像是一个超级神奇的音乐魔法师呢。

想象一下，它能随心所欲地制造出各种不同频率的信号，就像一个音乐家可以演奏出各种不同音高的音符一样。

那这个电路到底是怎么做到的呢？其实呀，它主要是基于数字技术的魔法。

在这个电路里，有一个很重要的角色，那就是数字信号处理器（DSP）。

这个DSP就像是一个超级大脑，它知道好多好多关于数字和频率的秘密呢。

DSP会接收一些指令，这些指令就像是魔法咒语。

比如说，我们想要一个特定频率的信号，就告诉DSP这个频率是多少。

然后呢，DSP就开始在它的数字世界里捣鼓起来了。

它会根据一些预先设定好的算法，就像按照食谱做蛋糕一样，把数字信息进行处理。

这里面还有一个关键的部分，那就是相位累加器。

这个相位累加器就像是一个小助手，它不断地把数字累加起来。

每一次累加的结果就对应着一个特定的相位。

你可以把相位想象成是信号在某个时刻的状态，就像月亮在不同时间有不同的形状一样。

当这个相位累加器累加到一定程度的时候，就会产生一个数字值，这个数字值又会被转换成模拟信号。

这个转换的过程也很奇妙呢，就像是把数字世界的东西变到我们能听到或者用到的现实世界里。

通过一个叫做数模转换器（DAC）的东西，数字信号就摇身一变，成了模拟信号。

而且呀，数字频率合成电路还有一个超级棒的优点，那就是它的精度特别高。

不像一些传统的频率产生方法，总是会有一些小偏差。

这个电路就像是一个超级精确的时钟，每一次产生的频率都几乎分毫不差。

再来说说它的灵活性吧。

哇塞，简直太厉害了！它可以很轻松地改变输出的频率。

比如说，我们一开始想要一个100赫兹的信号，过一会儿又想要500赫兹的信号，对于数字频率合成电路来说，就像换一件衣服那么简单。

只需要给DSP重新下一个指令，它就马上能调整过来，开始制造新的频率信号。

在我们的生活中，数字频率合成电路可是无处不在呢。

数字频率合成器设计实例

数字频率合成器设计实例数字频率合成器设计实例数字频率合成器（Digital Frequency Synthesizer）是一种能够产生不同频率信号的设备。

它通过使用数字技术和数学算法来合成所需的频率，具有高精度和稳定性。

在本文中，我们将逐步介绍数字频率合成器的设计过程。

1. 设定所需频率范围：首先，确定所需合成的频率范围。

这取决于具体应用，例如音频处理、无线通信等。

假设我们的频率范围为1Hz到10kHz。

2. 确定采样率：采样率是指每秒钟对信号进行采样的次数。

根据香农抽样定理，采样率应大于信号最高频率的两倍。

在我们的例子中，最高频率为10kHz，因此选择采样率为至少20kHz。

3. 选择数字信号处理器（DSP）：为了实现数字频率合成器，我们需要选择一种适合的DSP芯片。

DSP芯片能够高效地执行数字信号处理任务，例如信号生成和滤波。

选择一款性能强大且易于编程的DSP 芯片，以满足所需的合成要求。

4. 设计频率控制模块：频率控制模块是数字频率合成器的核心部分，用于生成所需频率的数字信号。

它通常由相位锁定环（PLL）和数字控制振荡器（NCO）组成。

a. 相位锁定环（PLL）：PLL是一种控制系统，通过比较输入信号的相位和参考信号的相位差异来产生所需频率的输出信号。

通过调整参考信号的频率和相位，PLL可以实现精确的频率合成。

b. 数字控制振荡器（NCO）：NCO是一种可编程振荡器，能够生成具有可变频率的数字信号。

通过调整输入的控制参数，NCO能够实现不同频率的信号合成。

5. 编程实现：根据DSP芯片的编程手册和软件开发工具，编写相应的代码实现频率控制模块。

通过配置PLL和NCO的参数，以及设置合适的参考信号，实现所需频率的合成。

6. 验证和调试：使用示波器或频谱分析仪等测试工具，验证合成的频率是否符合要求。

如果发现频率偏差或其他问题，可以通过调整PLL和NCO的参数来进行调试和校准。

7. 优化和改进：根据实际应用需求和反馈，对数字频率合成器进行优化和改进。

直接数字频率合成器DDS的设计

直接数字频率合成器DDS 的设计DDS 的基本原理DDS 技术是一种把一系列数字量形式的信号通过DAC 转换成模拟量形式的信号的合成技术，它是将输出波形的一个完整的周期、幅度值都顺序地存放在波形存储器中，通过控制相位增量产生频率、相位可控制的波形。

DDS 电路一般包括基准时钟、相位增量寄存器、相位累加器、波形存储器、D/A 转换器和低通滤波器（LPF ）等模块，如图1所示。

相位增量寄存器寄存频率控制数据，相位累加器完成相位累加的功能，波形存储器存储波形数据的单周期幅值数据，D/A 转换器将数字量形式的波形幅值数据转化为所要求合成频率的模拟量形式信号，低通滤波器滤除谐波分量。

整个系统在统一的时钟下工作，从而保证所合成信号的精确。

每来一个时钟脉冲，相位增量寄存器频率控制数据与累加寄存器的累加相位数据相加，把相加后的结果送至累加寄存器的数据输出端。

这样，相位累加器在参考时钟的作用下，进行线性相位累加，当相位累加器累加满量时就会产生一次溢出，完成一个周期性的动作，这个周期就是DDS 合成信号的一个频率周期，累加器的溢出频率就是DDS 输出的信号频率。

相位累加器输出的数据的高位地址作为波形存储器的地址，从而进行相位到幅值的转换，即可在给定的时间上确定输出的波形幅值。

图1 DDS 原理图波形存储器产生的所需波形的幅值的数字数据通过D/A 转换器转换成模拟信号，经过低通滤波器滤除不需要的分量以便输出频谱纯净的所需信号。

信号发生器的输出频率fo 可表示为：Ns f M f M f 2..0=∆= ( 1)式中s f 为系统时钟，f ∆为系统分辨率，N 为相位累加器位数，M 为相位累加器的增量。

参数确定及误差分析首先确定系统的分辨率f ∆，最高频率max f ，及最高频率max f 下的最少采样点数min N 根据需要产生的最高频率max f 以及该频率下的最少采样点数min N ，由公式m i n m a x.N f f s ≥ (2)确定系统时钟s f 的下限值。

频率合成器的设计

频率合成器的设计频率合成器的设计1 前言频率合成器是现代无线通信设备中一个重要的组成部分，直接影响着无线通信设备的性能。

频率合成技术历经了早期的直接合成技术（DS）和锁相合成技术（PLL），发展到如今的直接数字合成技术（D DS）。

直接数字合成技术具有分辨率高，转换速度快，相位噪声低等优点，在无线通信中发挥着越来越重要的作用。

随着大规模集成电路的发展，利用锁相环频率合成技术研制出了很多频率合成集成电路。

频率合成器是电子系统的心脏，是决定电子系统性能的关键设备，随着通信、数字电视、卫星定位、航空航天、雷达和电子对抗等技术的发展，对频率合成器提出了越来越高的要求。

频率合成技术是将一个或多个高稳定、高精确度的标准频率经过一定变换，产生同样高稳定度和精确度的大量离散频率的技术。

频率合成理论自20世纪30年代提出以来，已取得了迅速的发展，逐渐形成了目前的4种技术：直接频率合成技术、锁相频率合成技术、直接数字式频率合成技术和混合式频率合成技术。

本文是以如何设计一个锁相环频率合成器为重点，对频率合成器做了一下概述，主要介绍了锁相环这一部分，同时也对锁相环频率合成器的设计及调试等方面进行了阐述。

2总体方案设计实现频率合成的方法有多种，可用直接合成，锁相环式，而锁相环式的实现方法又有多种，例如可变晶振，也可变分频系数M，还可以用单片机来实现等等。

下面列出了几种用锁相法实现频率合成的方案。

2.1方案一SHAPE \* MERGEFORMAT图2.1 方案一原理框图如图2.1所示，在VCO的输出端和鉴相器的输入端之间的反馈回路中加入了一个÷N的可变分频器。

高稳定度的参考振荡器信号f R经R 次分频后，得到频率为f r的参考脉冲信号。

同时，压控振荡器的输出经N次分频后，得到频率为f d的脉冲信号，两个脉冲信号在鉴频鉴相器进行频率或相位比较。

当环路处于锁定状态时，输出信号频率：fo= N*f d。

只要改变分频比N，即可实现输出不同频率的fo，从而实现由fr合成fo的目的。

简易DDS频率合成器设计

目录第一章系统分析与设计方案 (1)1.1 DDS设计原理介绍 (1)1.2直接数字式频率合成器(DDS)的基本结构 (1)1.3基本DDS结构的常用参量计算 (1)1.3.1 DDS的输出频率f out 。

(1)1.3.2 DDS产生的相位。

(1)1.3.3 DDS的频率分辨率。

(1)1.3.4 DDS的频率输入字FW计算。

(2)1.4 DDS的工作原理 (2)1.4.1相位累加器与频率控制字FW (2)1.4.2 相位控制字PW (2)第二章软件设计 (3)2.1 Verilog HDL程序 (3)2.1.1 8位加法器程序代码 (3)2.1.2 16位加法器程序代码 (3)2.1.3 8位寄存器程序代码 (3)2.1.4 16位寄存器程序代码 (4)2.1.5 dds代码程序 (4)2.1.6 ROM的创建 (4)第三章实验仿真 (5)3.1 原理图 (5)3.1.1 ROM (5)3.1.2 八位加法器 (5)3.1.3 十六位加法器 (5)3.1.4 八位寄存器 (6)3.1.5 十六位寄存器 (6)3.2 仿真波形 (6)3.3 D/A转换电路 (9)3.3.1 DAC0832结构及工作原理 (9)3.3.2 D/A转换电路模块 (10)3.4 实验结果 (10)3.5 调试过程 (10)3.5.1对adder8、adder16、reg8、reg16的调试 (10)3.5.2. D/A转换电路的调试 (10)3.5.3．输出波形的调试 (10)第四章心得体会 (11)第五章参考文献 (12)第一章系统分析与设计方案1.1 DDS设计原理介绍DDS即Direct Digital Synthesizer数字频率合成器，是一种基于全数字技术，从相位概念出发直接合成所需波形的一种频率合成技术，是一种新型的数字频率合成技术。

具有相对带宽大、频率转换时间短、分辨力高、相位连续性好等优点，很容易实现频率、相位和幅度的数控调制，广泛应用于通讯领域。

数字频率合成器的技术方案

数字频率合成器的技术方案在这个数字化的时代，频率合成技术已成为电子系统中的关键组成部分。

今天，我就来和大家分享一下关于数字频率合成器的技术方案，希望能为各位提供一个全新的视角。

一、方案背景频率合成器是一种能够产生多种频率信号的设备，广泛应用于通信、雷达、导航、仪器测量等领域。

随着数字信号处理技术的发展，数字频率合成器逐渐成为主流。

相比模拟频率合成器，数字频率合成器具有更高的频率精度、更低的相位噪声和更宽的频率范围。

二、技术方案1.基本原理数字频率合成器基于数字信号处理技术，通过数字信号处理器（DSP）对数字信号进行运算和处理，所需的频率信号。

其主要原理如下：（1）采用相位累加器（PhaseAccumulator）对输入的参考时钟信号进行累加，得到一个线性增长的相位值。

（2）将相位值映射到正弦波查找表（SinLookupTable），得到对应的正弦波采样值。

（3）通过数字到模拟转换器（DAC）将数字信号转换为模拟信号，再经过低通滤波器（LPF）滤波，得到平滑的正弦波信号。

2.关键技术（1）相位累加器相位累加器是数字频率合成器的核心部件，其性能直接影响到合成器的频率精度和相位噪声。

我们采用高性能的FPGA器件实现相位累加器，确保高速运算和低功耗。

（2）正弦波查找表正弦波查找表用于存储正弦波采样值，其大小和精度决定了合成器的频率分辨率和幅度精度。

我们采用16位精度，存储1024个采样点，以满足高精度需求。

（3）数字到模拟转换器（DAC）DAC将数字信号转换为模拟信号，其性能影响到合成器的输出信号质量。

我们选用高性能的DAC芯片，具有14位精度和500MHz的转换速率。

（4）低通滤波器（LPF）低通滤波器用于滤除DAC输出信号中的高频噪声，保证输出信号的平滑。

我们设计了一个4阶椭圆函数低通滤波器，具有-60dBc的带外抑制能力和50MHz的截止频率。

3.系统架构数字频率合成器系统架构如下：（1）输入接口：接收外部参考时钟信号和频率控制信号。

直接数字频率合成器(DDS)原理分析

直接数字频率合成器（DDS）原理分析直接数字频率合成器DDS（Direct Digital Frequncy Synthesizer）是从相位概念出发直接合成所需波形的一种频率合成技术。

其组成包括相位累加器、加法器、波形存储ROM、D/A转换器和低通滤波器（LPF），原理框图如图1所示。

以正弦波形合成为例，DDS合成频率的具体流程描述如下。

相位累加器由N位加法器与N位寄存器级联组成。

在时钟脉冲fc控制下，加法器将频率控制字K与寄存器输出的累加相位数据相加，再把相加后的结果送至寄存器的数据输入端。

寄存器将加法器在上一个时钟作用后所产生的相位数据反馈到加法器的输入端；使加法器在下一时钟作用下继续与频率控制字进行相加。

这样相位累加器在时钟的作用下，进行相位的累加。

当相位累加器累加满时就会产生溢出，完成一个周期的动作。

通过改变相位控制字P可以控制输出信号的相位参数。

令相位加法器的字长为N，当相位控制字由0跃变到不为零的P时，波形存储器（ROM）的输入为相位累加器的输出与相位控制字P之和，所以输出的幅度编码相位增加。

波形的改变是通过改变W波形控制字实现的。

由于ROM中不同波形分块存储，所以当W改变时，ROM输入端为相移后的地址与W之和。

经过K、P、W设置后的相位累加器输出的数据作为ROM的取样地址，进行波形的相位—幅值转换，即可在给定时间上确定输出波形的抽样幅值。

N位的寻址ROM相当于把0o～360o的正弦波信号离散成具有2N个样值的序列，若波形ROM有D位数据位，则2N个取样点的幅值以D位二进制数值固化于ROM 中，按照地址的不同可以输出相应相位的正弦信号幅值。

幅度控制字能够控制ROM输出的正弦信号幅值的变化，乘法器（除法器）在DDS电路中相单于将每一个幅值量化值增大（缩小）了A倍。

由上面分析可以看出，DDS输出方程可表示为，f0为输出频率，fc为时钟频率。

当K=1时，DDS输出最低频率（即频率分辨率）为，而DDS的最大输出频率由Nyquist采样定理决定，即fc/2，也就是说K的理论最大值为2N-1。

实现直接数字频率合成器的种技术方案

实现直接数字频率合成器的种技术方案数字频率合成器是指一种非常重要的电子技术设备，其可以将高精度的数字信号转化为高质量的模拟信号，并通过模拟电路将这些信号输出，使得它们可以被人类感知。

实现直接数字频率合成器的技术方案有很多，本文将会详细介绍其中几种方案。

首先，最基本的方案是采用数字锁相环（，简称PLL）来实现直接数字频率合成器。

PLL技术已经被广泛应用于数字电路中，不仅可以实现同步，还可以通过比较、过滤和放大的方式将输入信号与参照信号进行比较，从而实现频率合成。

在此方法中，数字信号由一个ARB（任意波形发生器）产生，然后通过一个分频器进行分频，得到一个低频数字信号。

然后，这个低频数字信号以作为输入信号，通过两个锁相环（一个主锁相环，一个辅助锁相环）进行比较和过滤，最终输出高质量的数字信号。

这种方案非常简单，低成本、功耗低，适用于低频合成，但缺点是精度较低。

第二种方案是数字信号处理器（DSP）。

为了实现更高精度和更高的频率合成，可以采用DSP来实现。

首先，数字信号由一个ARB产生，并通过高速ADC进行采样。

然后，DSP通过数字滤波器等技术将这些数字信号进行处理，最终输出精度高、频率高的数字信号。

这种方案的优点是可以实现高精度、高频率的数字信号合成，但缺点是复杂度高、功耗大。

第三种方案是FPGA（现场可编程门阵列）。

FPGA相当于一个可编程的芯片，在硬件上实现数字信号处理和频率合成这两个功能。

这种方案的优点是高度灵活、可修改、功耗低，可实现多路复用，缺点是工程量大、难度较高。

总的来说，实现直接数字频率合成器的技术方案有很多，具体的方案应根据具体的应用场景和需要来确定。

如果需要实现低成本、低功耗的低频率合成，则可以采用PLL技术的方案。

如果需要实现高精度、高频率的数字信号合成，则可以采用DSP的方案。

如果需要更高的灵活性和可修改性，则可以采用FPGA的方案。

数字频率合成器原理

数字频率合成器原理
数字频率合成器（DigitalFrequencySynthesizer）是一种电子设备，用于产生高精度和可调节的频率信号。

其原理基于数字信号处理技术和参考时钟信号。

数字频率合成器的工作原理如下：
1.参考时钟：数字频率合成器首先接收一个高精度稳定的参考时钟信号，通常是一个晶体振荡器提供的恒定频率信号。

这个参考时钟作为系统的时基。

2.相位积累器：参考时钟信号经过相位积累器，对其相位进行连续的积累。

相位积累器根据所需输出频率的要求，按照一定的步进值或相位增量来累加相位。

每个时钟周期，相位积累器的相位都会根据步进值逐渐增加，并形成一个随时间线性增长的相位。

3.相位加法器：相位积累器的输出与一个可编程的相位加法器进行相位叠加。

该相位加法器接收用户输入的频率控制字（FrequencyControlWord），用于设定所需频率的分辨率和范围。

在每个时钟周期中，相位加法器将相位积累器的输出相位与频率控制字相加，得到一个新的相位。

4.数字到模拟转换器（DAC）：经过相位加法器得到的新相位被输
入到数字到模拟转换器中，将其转换为连续的模拟信号。

这个模拟信号的频率由相位积累器的输出相位和频率控制字来决定。

5.滤波器：通过一个低通滤波器对模拟信号进行滤波，去除高频噪声，得到所需频率信号的纯净输出。

滤波后的信号即为数字频率合成器的输出信号。

由于数字频率合成器采用数字信号处理技术，可以精确控制输出频率，并具有较低的抖动和相位噪声。

它在电子通信、射频信号生成、音频合成等领域有广泛应用。

频率合成器设计指南

频率合成器设计指南嘿，朋友们！今天咱来聊聊频率合成器设计这档子事儿。

你说频率合成器像不像一个神奇的魔法盒子呀！它能变出各种我们想要的频率来。

这可太重要啦，不管是在通信领域，还是在其他好多地方，都少不了它的身影呢。

咱设计频率合成器的时候，就好像是在搭积木一样，得一块一块地精心挑选和摆放。

首先得想好咱要实现啥样的功能，是要高精度呢，还是要宽范围呀？这就好比你要盖房子，得先确定是盖个小别墅还是大高楼。

然后呢，选器件可不能马虎。

这就跟你挑衣服似的，得找质量好、合适的。

那些电阻、电容啥的，都得好好琢磨琢磨，它们可关系到整个合成器的性能呢。

要是选得不好，那可就像穿了件不合身的衣服，别扭得很。

还有啊，电路的设计也特别关键。

这就像是给合成器画一幅蓝图，得把每条线、每个节点都考虑清楚。

不能这儿多一块，那儿少一块的，不然最后出来的东西可就没法用啦。

再说说调试吧，这可真是个需要耐心的活儿。

就跟你调校一个精密仪器似的，得一点点地试，一点点地调。

有时候可能调了半天也没啥效果，但别灰心呀，说不定下一次就成功了呢。

设计频率合成器可不是一朝一夕就能搞定的事儿，这得靠咱的经验和智慧呀。

就好像学骑自行车，一开始可能会摔跟头，但慢慢地就熟练了。

咱在设计的过程中也会遇到各种问题，但别怕呀，办法总比困难多嘛。

你想想，当你成功地设计出一个性能超棒的频率合成器的时候，那得多有成就感呀！就好像你自己亲手打造了一件绝世珍宝一样。

所以呀，朋友们，大胆地去尝试设计频率合成器吧！别担心会失败，失败了咱就再来一次。

只要咱坚持下去，就一定能设计出属于我们自己的优秀频率合成器！加油吧！。
