变电所受送电施工方案
kv变配电室受送电方案
0kv变配电室受送电方案清晨的阳光透过窗户洒在案头，一杯热气腾腾的咖啡散发着诱人的香气。
我坐在桌前，手指敲击着键盘，思绪如泉涌般流淌。
关于这个0kv变配电室受送电方案，我早已构思成熟，现在就让我以意识流的笔触，为你展现这个方案的精髓。
一、项目背景及目标二、项目实施步骤1.设计阶段在设计阶段，我们要进行现场勘查，了解园区内的用电需求、地形地貌、周边环境等信息。
然后，根据这些信息，制定出合理的变配电室布局方案。
这个阶段的关键是确保设计方案的科学性、合理性，为后续施工提供有力保障。
2.施工阶段（1）土建工程：包括地基处理、建筑主体施工、室内外装修等。
（2）设备安装：包括变压器、高低压配电柜、电缆、母线等设备的安装。
（3）调试试验：在设备安装完毕后，进行调试试验，确保设备运行正常。
（4）验收交付：在项目完成后，组织验收，确保项目达到预期目标。
3.运营维护阶段项目投产后，我们要定期进行运维检查，确保设备正常运行，发现并及时处理安全隐患。
同时，根据园区内企业的用电需求，调整供电策略，提高供电效率。
三、项目关键技术创新1.采用先进的配电设备和技术，提高供电可靠性。
2.引入智能化监控系统，实现远程监控、故障诊断等功能。
3.采用节能环保型变压器，降低电力损耗。
4.优化供电方案，为企业提供个性化、定制化的电力服务。
四、项目风险及应对措施1.施工风险：可能出现施工安全事故、设备损坏等问题。
应对措施：加强施工现场管理，严格执行安全生产制度，确保施工安全。
2.运营风险：可能出现设备故障、电力中断等问题。
应对措施：建立健全运维管理制度，定期进行设备检查、维护，确保设备正常运行。
3.政策风险：可能受到政策调整、市场变化等因素的影响。
应对措施：密切关注政策动态，及时调整项目策略，降低政策风险。
4.资金风险：可能面临资金不足、融资困难等问题。
应对措施：制定合理的融资计划，确保项目资金充足。
五、项目效益分析1.经济效益：项目投产后，将为企业提供稳定、可靠的电力供应，降低企业用电成本。
变电所施工三措及施工方案
变电所施工三措及施工方案一、施工三措1.安全措施：变电所施工涉及高压电力设备，为了确保施工人员和周围环境的安全，需要采取一系列的安全措施。
首先，必须确保所有施工人员都经过特定培训，了解和熟悉高压电力设备的操作和维护方法。
其次，必须进行适当的防护装备，包括绝缘手套、绝缘靴等，以保证施工人员不会直接接触到电力设备。
另外，还需要设置明确的警示标识和警戒线，以提醒周围人员注意高压电力设备的存在。
2.环境保护措施：变电所施工会涉及到一系列的施工废弃物和排放物，为了保护环境，必须采取相应的措施进行处理。
首先，应当设置专门的收集区域和容器，将各类废弃物正确分类收集，并定期委托专业公司进行处理。
其次，为了减少施工过程中的粉尘和噪音对周围环境的影响，可以采取覆盖和隔离措施，例如在施工区域周围搭建围挡，并结合雾炮设备进行喷洒。
3.质量控制措施：变电所施工是一个涉及多个工序和各类设备的复杂过程，为了确保施工质量，必须建立完善的质量控制体系。
首先，需要进行设备和材料的严格筛选，确保其符合相关标准和要求。
其次，在施工过程中，需要进行多次的自检和互检，以确保每个工序的质量符合要求。
同时，还需要进行定期的质量检查和监测，以及对施工人员进行培训和指导，提高其专业水平和工作质量。
二、施工方案1.施工准备阶段：施工前需要进行详细的调研和测量，确保施工地点的地理条件和土壤条件符合建设要求。
然后，根据设计方案和施工要求，编制施工计划，明确施工的各个工序和时间节点。
同时，还需要进行材料和设备的采购，确保施工所需的一切准备工作就绪。
2.场地准备阶段：在施工现场搭建临时办公区、临时生活区和材料堆放区。
清理和平整施工地点，确保没有杂物和障碍物的存在。
根据施工图纸，进行基坑挖掘、基础浇筑和围墙建设等工作，并进行专项检测，确保基础结构的承载能力和稳定性。
3.设备安装阶段：根据施工图纸和设备安装要求，进行变压器、开关设备、电缆等主要设备的安装。
在安装过程中，要求严格遵循设备安装规范，确保每个设备的位置、连接等符合设计要求。
变电所施工方案
变电所施工方案变电所施工方案1.前期准备在施工前，需要对施工场地进行勘察和测量，了解场地的地理条件、土地性质、周围环境等因素。
同时，还需准备施工所需的设备、材料和人员，确保施工的顺利进行。
2.基础工程基础工程是变电所施工的重要环节，主要包括土方开挖、基础浇筑等工作。
首先，在场地上进行土方开挖，将地面整平，确保施工区域的平整度和稳定性。
然后，根据变电所的需求，浇筑基础，以确保变电设备的稳固性和安全性。
3.主体施工变电所的主体施工包括建筑结构施工、设备安装和线缆敷设等工作。
首先，进行建筑结构施工，包括变电房的搭建、墙体和屋面的施工。
同时，根据工程设计图纸，进行设备的安装和调试，确保设备的正常运行。
最后，进行线缆的敷设，将主要电力线缆连接到变电设备上，以实现电力的传输。
4.电气工程电气工程是变电所施工的核心环节，包括高压设备的安装、接线和调试等工作。
首先，根据施工图纸，进行高压设备的安装，确保设备的正常运行。
然后，进行设备的接线，将各个设备连接起来，形成电力输配系统。
最后，对整个系统进行调试，以确保其稳定运行。
5.安全管理在整个施工过程中，安全管理是非常重要的。
施工方案中应包括安全措施，例如建立安全检查制度、安全教育培训、安全警示标志设置等。
同时，还应加强施工现场的管理，确保施工过程的安全和顺利进行。
6.验收与竣工当施工完成后，需要进行验收和竣工。
验收过程中，需要对变电所的各项设备进行检查和试运行，确保其功能正常。
同时，还需要进行变电所的安全评估，确保其符合相关的安全标准和要求。
最后，办理相关手续，完成变电所的竣工。
综上所述，变电所施工方案需要包括前期准备、基础工程、主体施工、电气工程、安全管理以及验收与竣工等工作。
通过合理的施工方案和严格的施工管理，可以确保变电所的施工质量和安全性。
送电工程施工方案

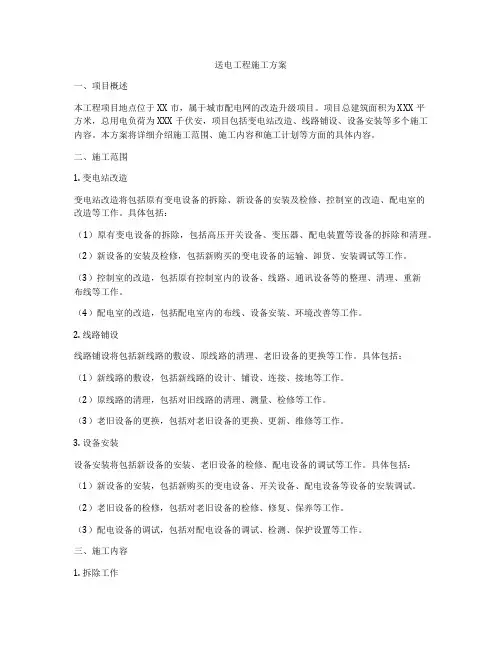

送电工程施工方案一、项目概述本工程项目地点位于XX市，属于城市配电网的改造升级项目。
项目总建筑面积为XXX平方米，总用电负荷为XXX千伏安，项目包括变电站改造、线路铺设、设备安装等多个施工内容。
本方案将详细介绍施工范围、施工内容和施工计划等方面的具体内容。
二、施工范围1. 变电站改造变电站改造将包括原有变电设备的拆除、新设备的安装及检修、控制室的改造、配电室的改造等工作。
具体包括：（1）原有变电设备的拆除，包括高压开关设备、变压器、配电装置等设备的拆除和清理。
（2）新设备的安装及检修，包括新购买的变电设备的运输、卸货、安装调试等工作。
（3）控制室的改造，包括原有控制室内的设备、线路、通讯设备等的整理、清理、重新布线等工作。
（4）配电室的改造，包括配电室内的布线、设备安装、环境改善等工作。
2. 线路铺设线路铺设将包括新线路的敷设、原线路的清理、老旧设备的更换等工作。
具体包括：（1）新线路的敷设，包括新线路的设计、铺设、连接、接地等工作。
（2）原线路的清理，包括对旧线路的清理、测量、检修等工作。
（3）老旧设备的更换，包括对老旧设备的更换、更新、维修等工作。
3. 设备安装设备安装将包括新设备的安装、老旧设备的检修、配电设备的调试等工作。
具体包括：（1）新设备的安装，包括新购买的变电设备、开关设备、配电设备等设备的安装调试。
（2）老旧设备的检修，包括对老旧设备的检修、修复、保养等工作。
（3）配电设备的调试，包括对配电设备的调试、检测、保护设置等工作。
三、施工内容1. 拆除工作（1）拆除原有变电设备，包括高压开关设备、变压器、配电装置等设备的拆除和清理。
（2）拆除原有线路，包括对原有线路的清理、测量、拆除等工作。
2. 新设备安装（1）新购买的变电设备的运输、卸货、安装调试等工作。
（2）新线路的设计、铺设、连接、接地等工作。
3. 设备检修（1）老旧设备的检修、修复、保养等工作。
（2）对设备的检测、调试、保护设置等工作。
10KV变电所受电方案
目录一、编制说明. (2)二、编制依据. (2)三、工程概况. (3)3.1 系统的运行方式. (3)3.2 受、送电范围. (4)四、受送电前准备. (4)五、受电前检查工作. (5)5.1 高压系统检查. (5)5.2 变压器的检查. (6)5.3 低压柜的检查. (7)5.4 施工及试验数据的检查 ...................... . 7 5.5 受电前绝缘检查. .. (8)5.6 受电前的模拟空投试验 ...................... . 85.7 试验后的清理工作. (11)六、受、送电步骤. (11)6.1 10KV I 段母线受电. (11)6.2 0.4KV Ⅰ、Ⅱ段母线受电. (15)6.3 所内用电设备送电. (17)七、施工安全措施：. (18)八、机具设备计划. (19)九、受电过程中意外事故处理和事故原因分析：20十、事故应急救援预案. (23)10.1 事故风险分析 (23)10.2 应急工作职责 (24)10.3 现场应急处置措施 (27)10.4 注意事项 (29)附件一：倒闸操作票. (31)一、编制说明本施工技术方案针对XXXXXXX变电所受、送电而编制。
本装置变电所层为低压配电室、低压变频器室，二层为电缆夹层、三层为高压配电室、高压电容器室、高压变频器室以及挤出机专用高压室，目前本装置变配电室已具备受电条件，为确保一次受电成功，特拟定此受电方案。
二、编制依据2.1 中国天辰工程有限公司设计的施工图纸2.2 《电气装置安装工程电气设备交接试验标准》GB50150-20062.3 《电力系统继电保护及电网安全自动装置检验条例》DLT955-20062.4 《电气装置安装工程高压电器施工及验收规范》GB50147-20102.5 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102.6 《电气装置安装工程母线装置施工及验收规范》GB50149-20102.7 《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.8 《电气装置安装工程接地装置施工及验收规范》GB50169-20062.9 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20122.10 《电气装置安装工程低压电器施工及验收规范》GB50254-20142.11 电气设备厂家的技术文件资料三、工程概况XXX变电所包括10KV高压配电系统、0.4KV 低压配电系统、控制系统三部分。
送电工程施工方案
送电工程施工方案一、项目概况送电工程是指将发电厂产生的电能通过输电线路和变电设备送达用户用电现场的一系列技术措施。
本项目是某地区送电工程施工项目，施工范围包括输电线路、变电站建设和调试等内容。
二、项目背景该地区电力需求不断增长，为了满足用户的用电需求，提高电力供应的可靠性，需要进行送电工程的施工。
本项目的目的是为了改善该地区的电力供应状况，提高电网的稳定性和可靠性，以满足用户用电需求，促进经济社会发展。
三、施工范围1. 输电线路建设：新建输电线路，包括线路走向设计、线路杆塔设计、线路材料采购、线路施工等内容；2. 变电站建设：新建变电站，包括变电站选址、变电站设计、变电设备采购、变电站建设等内容；3. 调试阶段：对新建的输电线路和变电站进行调试，确保设备的正常运行。
四、施工方案1. 施工组织本项目施工由电力施工公司负责组织实施。
施工队伍包括施工人员、监理人员、安全员、质量员等。
负责施工的人员需要经过专业培训，具备相应的技术能力和施工经验。
2. 施工流程（1）前期准备工作：确定施工范围、编制施工计划、组织人员培训、采购施工所需材料等；（2）输电线路建设：进行线路走向设计、线路杆塔基础施工、线路杆塔安装、线路导线安装等工作；（3）变电站建设：进行选址调查、变电站设计、土地整理、变电设备安装等工作；（4）调试阶段：对新建的输电线路和变电站进行调试，确保设备的正常运行。
3. 施工技术在施工过程中，要严格按照相关的技术标准和规范进行施工，确保工程质量。
采用先进的施工设备和工艺，提高施工效率，确保施工质量。
同时，要加强安全生产管理，确保施工过程中的安全。
4. 施工管理在施工过程中，要进行施工进度的跟踪和监控，及时解决施工中的问题，保证施工进度。
同时，要严格执行施工图纸，防止施工偏差，确保工程质量。
另外，在施工过程中，要加强与监理单位和业主的沟通，及时汇报施工情况，确保施工顺利进行。
五、施工安全在施工过程中，要加强对施工现场的安全管理，确保施工的安全。
220kv变电站送电方案
220kv变电站送电方案[正文]220kV变电站送电方案一、背景随着电力需求的增长和城市建设的不断扩张，电力供应的稳定性成为保障工业生产和市民生活的重要因素。
220kV变电站作为电力系统的重要组成部分，起到将高压电能转变为适用于输配电系统的低压电能的作用。
在设计220kV变电站送电方案时，需要考虑诸多因素，以确保电力供应的可靠性和稳定性。
二、需求分析1. 电力供应需求：确保变电站能够满足工业、商业和居民区等不同用电需求，提供稳定可靠的电力供应。
2. 安全性要求：确保变电站的设备运行安全可靠，避免火灾、短路等安全事故的发生。
3. 经济性要求：在保证供电可靠性的前提下，尽量减少设备运行成本和低效能耗。
4. 可持续性要求：结合当地环境特点，利用可再生能源和环保技术，减少对环境的影响。
三、方案设计基于以上需求分析，设计一个高效稳定的220kV变电站送电方案如下：1. 输电线路规划：根据实际情况和需求，确定合适的输电线路路径和走向，并考虑线路长度、载流量等因素。
同时，应优先选择耐候性好、绝缘性能优异的输电材料和设备，以提高线路的稳定性和可靠性。
2. 变压器选择：选择合适的变压器类型和容量，确保变压器能够满足电力需求，并具备良好的电压调节和能耗控制能力。
3. 保护装置设计：根据变电站的规模和设备情况，设计合理的保护装置，包括过电压保护、接地保护、差动保护等，以确保设备安全可靠运行，提高电力供应的稳定性。
4. 自动化控制系统：引入现代自动化控制技术，建立完善的监控系统和远程控制系统，实现对变电站设备的智能化管理和运维，提高供电可靠性和安全性。
5. 可再生能源利用：结合当地资源特点和环境保护要求，考虑将可再生能源（如太阳能、风能等）应用于变电站的供电系统中，以提高能源利用效率，并减少对传统能源的依赖。
6. 能源储备：设计合理的能源储备装置，如备用电池组或发电机组等，以应对突发情况和电力需求高峰期，确保持续供电。
变电所受、送电方案
变电所受、送电⽅案兖矿科蓝、凯模特变电所受、送电⽅案编审批时制：核：准：间：2012.5.29⽬录1．⼯程概况 (3)2．编制依据 (3)3．送电开通应具备的条件 (3)4．送电前准备 (5)5. 受电程序 (8)6. 安全措施及注意事项 (12)7. 施⼯机具及⼿段⽤料 (14)8、受电组织机构 (14)1．⼯程概况兖矿科蓝、凯模特综合变电所，⾼压采⽤单回路供电，单母线分段，通过⾼压开关柜AH14，可以与济矿民⽣现⽤线路互为备⽤，预留进线柜A H1可以升级为双回路供电，电源为10KV，取⾃⾦乡县⼤义变电所，在王⽯变电所箱式计量柜中梯接。
变电所配置1600KVA⼲式变压器4台，先期投⼊科蓝公司两台变压器运⾏，待凯模特公司安装完毕后再投⼊另外两台变压器运⾏，低压系统采⽤双回路进线，单母线分段供电。
本⼯程装机容量8030KW，主要由焦油加⼯负荷、蒽油加⼯负荷及精萘负荷组成，变电所配备HDX系列⼩电流接地选线装置和GZG系列微机⾼频开关直流系统，采⽤BDP变电站综合⾃动化系统。
2．编制依据GB 50150-2006 GB50171-92GBJ147-2010 GBJ149-2010 GB50168-2006电⽓装置安装⼯程电⽓设备交接试验标准电⽓装置安装⼯程盘，柜及⼆次回路路线施⼯及验收规范电⽓装置安装⼯程⾼压电器施⼯及验收规范电⽓装置安装⼯程母线装置施⼯及验收规范电⽓装置安装⼯程电缆线路施⼯及验收规范3．送电开通应具备的条件3.1 ⾼、低压开关柜、电⼒变压器、电容柜、直流屏安装结束，符合施⼯规范及设计要求。
3.2 盘柜、变压器按《电⽓装置安装⼯程电⽓设备交接试验标准》GB50150-2006中要求的项⽬试验合格，有完整的试验记录，盖章、签字齐全。
3.3 柜内仪表进⾏准确度测试，各种继电器按设计要求试验完毕，试验数据合格，记录完整。
3.4 盘柜⼀次回路、⼆次回路接线完毕，符合设计图纸要求。
3.5 ⾼、低压开关柜单回路分、合闸试验结束。
变配电室送电施工方案
变配电工程施工要点配电工程是建筑物电力系统中重要的一部分，它涉及到电气设备的安装、回路布线、电缆敷设等工作。
在进行配电工程施工时，需要注意以下要点：1.施工前的准备工作：-根据建筑物的设计要求和电气设计方案，制定施工计划，并确定施工队伍和相关人员的职责。
-检查和准备所需的施工材料和设备，包括电缆、配电箱、开关插座等。
-确定施工现场的安全措施，如设置警示标志、安装避雷装置等。
2.施工过程中的安全注意事项：-在施工现场设置合理的通道和警示标志，确保施工人员和其他人员的安全。
-使用符合标准的个人防护装备，如安全帽、安全鞋、防护眼镜等。
-在进行高压电气设备的安装和维修时，必须由具有相关资质的电工进行，以确保施工安全。
-在施工现场进行电气工作时，严禁抽烟、使用明火等可能引发火灾的行为。
3.电缆敷设和回路布线：-根据电气设计方案，合理安排电缆的敷设路径，并进行固定，以保证电缆的安全性和可靠性。
-在进行回路布线时，要注意避免电缆间的相互干扰和交叉。
-为了便于维修和更换电缆，要合理安排电缆的标识和记录，以便日后查找和维护。
4.电气设备的安装和调试：-在进行电气设备的安装之前，要检查设备的质量和规格是否符合设计要求，并对电气设备进行验收。
-在进行电气设备的安装时，要注意设备之间的安全距离和通风要求，以保证设备的正常运行和使用寿命。
-在进行电气设备的调试时，要按照设备说明书和设计要求进行操作，并进行必要的试运行和功能检测。
5.施工结束和验收工作：-施工完成后，要对配电系统进行全面的检查和测试，包括对电缆的绝缘电阻、接地电阻等进行检测。
-对施工过程中出现的问题和不合格的工作进行整改，并保留相关的施工记录和报告。
-进行安全性评估和可靠性测试，确保配电系统的安全性和稳定性。
-完成施工验收工作，并将施工结果报告交给有关部门。
综上所述，配电工程施工是一个复杂而关键的过程，需要严格按照设计要求和标准进行操作。
施工过程中要注重安全措施的落实，并进行全面的检查和测试，以确保配电系统的正常运行和使用安全。
220kV、变电工程送电方案
220kV***、变电工程送电方案1 概述220kV***变电工程已施工完毕，经启动验收委员会验收通过后，定于2011年6月×日送电。
2 工程概况2.1 220kV**地变电站本期新建220kVⅠ、Ⅱ母母线，母联断路器（2250）。
220kV**线（2306）间隔；220kV**线（2305）间隔；220kV***线（2303）间隔。
220kV#1、#2主变，型号：SFSZ11-180000/220W3；容量：180/180/90MVA；电压比：220±8×1.25%/121/38.5kV；接线组别：YN,yn0,d11；阻抗电压：U12=13%，U13=23%，U23=8%。
110kV Ⅰ、Ⅱ母母线，母联断路器（1150）。
110kV野农线（1912）、备用一线（11W1）、备用二线（11W2）、备用三线（11W3）、野北线（1916）出线间隔。
35kV Ⅰ、Ⅱ母母线及其断路器（3550），接于Ⅰ母的35kV#1电容器、#2电容器、#3电容器，接于Ⅱ母的35kV#4电容器、#5电容器、#6电容器，容量均为12MVar；接于Ⅰ母的备用一线（3579）、备用二线（3581）出线间隔。
2.2 石河子东变电站本期将220kV***线（2101）间隔更改为220kV**线（2303）间隔。
2.3***变电站本期将220kV**线（2101）间隔更改为220kV**线（2306）间隔。
2.4 220kV**变电站本期新建220kV**线（2305）间隔。
2.5 线路本期破口原220kV**线，形成220kV**线，导线型号LGJ-400，长度108km；220kV**线，导线型号LGJ-400，长度68km。
本期新建220kV**线，导线型号2×LGJ-300，长度150km。
（非实测）。
3 调管及送电范围3.1 220kV下野地变电站调管范围3.1.1 新疆电力调度通信中心（省调）调管范围220kV下野地变电站#1、#2主变压器(包括各侧断路器、隔离开关、主变中性点接地刀闸)；220kV母线及其断路器、隔离开关；220kV 所有出线及其断路器、隔离开关、线路侧接地刀闸；35kV无功补偿装置及其断路器、隔离开关。
变电所受送电方案
变电所受送电方案变电所是电力系统中的重要环节，负责电能的传输、分配和转换。
在送电方案中，需要考虑以下几个方面：1.输电线路选择：根据输电距离、负荷需求和地形条件等因素，选择适宜的输电线路。
常见的输电线路有架空线路和地下电缆线路。
架空线路通常适用于远距离输电，而地下电缆线路适用于城市区域和重要景区等需要美观、安全的场所。
2.变电容量计算：根据负荷需求和输电线路长度，计算所需的变电容量。
变电容量的计算涉及到负荷预测、电压降计算和线路损耗等因素。
确保变电所的容量能够满足负荷需求，并考虑到未来的负荷增长。
3.变电站选址：选取合适的变电站位置是送电方案的重要组成部分。
变电站应尽量靠近负荷中心，减少输电线路长度和线路损耗。
同时，变电站应考虑周围环境的因素，如土地利用、环境保护等。
4.变电设备选择：根据需求确定变电设备的类型和规格。
变电设备包括变压器、断路器、隔离开关、电流互感器等。
根据负荷需求和电网要求，选取合适的变压器容量和参数，并确保设备的安全可靠。
5.输电系统保护：为了保障输电系统的安全运行，需要配置相应的保护装置。
常见的保护装置包括过流保护、过压保护、短路保护等。
通过准确的保护装置配置，能够在故障发生时及时切除故障电路，保护设备安全，并减少对系统的影响。
6.自动化控制系统：变电所的自动化控制系统主要用于实时监测和操作变电站设备。
通过自动化系统，可以实现对变电站设备的状态监控、故障诊断、维护管理等功能。
同时，自动化系统还能提供运行数据和报警信息，帮助运维人员及时处理问题。
7.通信系统：为了保障变电所与上级电网和下级用户之间的通信，需要配置相应的通信系统。
常见的通信系统包括无线通信、光纤通信等。
通过通信系统，能够实现接收上级电网的指令、报告设备运行状态等功能，并与下级用户进行数据交换和远程控制。
总之，变电所的送电方案应综合考虑输电线路、变电容量、变电站选址、设备选择、系统保护、自动化控制和通信系统等因素，确保变电所的安全运行和可靠供电。
变电工程送电方案
变电工程送电方案一、送电方案概述变电工程是指将发电厂产生的电能通过变电站进行升压、输送、分配以及配电到用户终端的全过程。
在变电工程送电方案的制定中，需要考虑到以下几个方面的因素：1. 用户需求：用户需求是变电工程送电方案制定的重要依据，必须充分考虑用户的用电情况、用电负荷、用电时间等因素，以满足用户的电力需求。
2. 技术条件：包括供电系统的技术指标、电压等级、容量、负荷特性等，以及电能的输送和分配方式。
3. 经济条件：变电工程送电方案需要考虑到投资、运行、维护成本，以及经济效益的最大化。
4. 安全条件：送电方案要保证供电系统的安全运行，包括设备运行安全、用电用户的安全等。
5. 环保条件：送电方案需要考虑到环保要求，降低对环境的影响，减少电能损耗等。
二、送电方案的制定步骤1. 调研分析：进行现场调研，了解用户的用电情况、用电需求，以及现有供电系统的情况，包括变电站的分布、电能输送方向、输电线路的情况，为送电方案的制定提供依据。
2. 技术方案设计：根据用户需求和现有技术条件，进行电能分配、输送方式的设计，确定供电系统的参数、线路规划、变电站选址等。
3. 经济评估：对送电方案进行经济评估，包括投资规模、设备成本、运行成本以及经济效益分析，确定项目的投资可行性。
4. 安全评估：对送电方案进行安全评估，包括设备的安全性、用电用户的安全性等评估，确定项目的安全可行性。
5. 环保评估：对送电方案进行环保评估，包括对环境的影响、电能损耗的减少等评估，确定项目的环保可行性。
6. 方案优化：对送电方案进行优化，综合考虑技术、经济、安全、环保等因素，确定最佳送电方案。
7. 方案论证：对送电方案进行论证，包括征求相关技术、经济、安全、环保等专家的意见，进行方案的论证，为项目的实施提供依据。
三、变电工程送电方案的实施1. 设备采购：根据送电方案确定的技术要求，进行设备的采购，包括变压器、开关设备、输电线路设备等。
2. 建设施工：根据送电方案进行工程建设，包括变电站的建设、输电线路的敷设、设备的安装等。
10kv变电站送电方案
10KV变电站送电方案1. 简述1.1本方案为工程项目中，由我方负责施工的变电所进行受电工作所编制。
本次方案涉及到的变电所为：1#变电所、2#变电所。
本方案根据供电系统的要求,并参考国家现行的相关行业标准规范《电气装置安装工程电气设备交接试验标准GB50150—2016》以及设备厂家提供的产品技术文件编制而成。
1.2送电范围：1#变电所：10KV高压柜20台、2000kva 10KV干变8台、低压柜125台。
2#变电所：10KV高压柜18台、2000kva 10KV干变6台、低压柜121台。
1.3编制依据1、《电气装置安装工程电气设备交接试验标准》GB 50150-20162、《继电保护及电网安全自动装置检验规程》DL/T 995-20063、《国家电网公司电力安全工作规程(变电部分) 》GB26860-20134、《电气装置安装工程高压电器施工及验收规范》GB50147-2010;5、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20106、《电气装置安装工程母线装置施工及验收规范》GB50149-2010;7、《石油化工电气工程施工质量验收规范》SH 3552-2013;8、设计技术信息及要求;9、供货方随机技术文件;10、业主提供的电气设备设定参数及其技术质量要求.2. 受电前的检查及准备工作2.1 设备试验合格，并有试验报告。
2.2 高压各设备试验合格并有试验报告。
2.3 高压进线柜保护定值已按设计定值输入及设备试验合格并有试验报告。
2.4 高压进线柜、开关柜小车处在实验位置，0.4kV低压配电柜所有抽屉分支断路器均在断开位置。
2.5 检查PT保险是否完好，合闸电源是否完好。
2.6 检查直流屏合闸小母线、控制小母线电压，应保证正常。
2.7 送电前对线路电缆，高压母线、低压母线、变压器进行绝缘测试，高压电阻测试不得低于500兆欧，低压不得低于0.5兆欧，相序检查并合格。
10kv变配电室受送电方案
10KV高配室受送电方案审批：审核：编制:日期:一、工程简介石家庄塔谈国际商贸城东区变电所工程由六个10KV高压配电室组成,分别为东区开闭所、中心变电所、1-4＃分变配电所。
本工程由河北建筑设计研究院有限公司设计.本工程的六个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。
每个高压配电室均为两路高压进线，高压进线均由东区开闭所引入，中心变电所Ⅰ段和Ⅱ段高压进线柜每路为3×300的高压电缆2根并联,1-4#分变配电所高压进线柜每路为中心变电所出线柜3×120高压电缆1根连接。
每个分变配电所内有1600KVA所用变压器三台,提供高压配电室内的照明、直流屏充电和高压柜内交流用电。
每个高压配电室的I、II段两路低压柜经过母联用低压母线桥连接.正常情况下，母联断开,两进线电源同时运行,任一电源失电,检无压、无流，再合母联开关。
本次送电方案，根据10月28日接点计划，本次送中心变电所、1—4#分变配电所电。
送电顺序为10月28日9时:中心变电所送电；10月28日10时：1#分变配电所送电；10月28日11时：2＃分变配电所送电；10月28日12时:3＃分变配电所送电；10月28日13时：4＃分变配电所送电.然后再根据各个低配室的情况送至各低配室的变压器。
六个高压配电室的高压供电系统图及平面图见附图所示。
二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
1、河北建筑设计研究院有限公司设计的东区开闭所、中心变电所、1—4＃分变配电所施工图纸和系统图。
2、有关规程及交接验收规范:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171—92 《电气装置安装工程高压电器施工及验收规范》 GBJ147—90《电气装置安装工程低压电气施工及验收规范》 GB50254—96《建筑电气工程施工质量验收规范》GB50303—2002《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—90《电气装置安装工程电气设备交接验收标准》GB50150-913、东区开闭所、中心变电所、1—4＃分变配电所电气设备制造图纸。
10kv变电所受送电方案
上海迪士尼GC-3b项目送电方案编制：审核：批准：编制单位：南京华建工业设备安装检测调试有限公司编制日期2014.12.06印号：盖章受控__________________________________________________ 版本：第一版发布日期：2014.12.06目录一、工程概况二、受、送电前的准备三、受、送电程序四、1#变压器受电五、2#变压器受电六、3#变压器受电七、送电维护八、送电人员组织安排九、送电流程图1 工程概况上海迪士尼GC-3b项目，全场设12个高压配电站，2个动力配电泵房。
1. 此次送电我方负责的范围如下:1) 112变电所 10 kV房高压配电室高压母线受电；112配电室10kV9台高压开关柜受电;低压配电房 1~3#二台1600kVA和一台1250kVA油浸式变压器及低压进线柜低压母排受电。
2 受、送电前的准备：2.1 通讯：配电室的调度电话、联系电话畅通，并配备无线电对讲机。
2.2消防器材：配电室及变压器消防室消防器材到位，道路畅通。
2.3 安全防护、卫生：高低压柜前、后绝缘橡胶铺垫铺设完毕，围栏“禁止合闸”等标志已到位。
高、低压室、变压器室及电缆室清洁;高、低压室、变压器室照明已安装完毕，临时电源已拆除。
2.4 工、机具：设备生产厂家提供的开关操作工具齐全且已到位，高压配电室有的专用接地线、高压验电棒、绝缘鞋、绝缘手套、兆欧表、万用表已到位。
2.5 高压柜、低压柜调试完毕，调试报告整理完毕待交检；继电保护参数已按业主下达的数值整定完毕。
2.6 所有高压柜密封完备，高压断路器室内无灰尘、异物，确保洁净干燥。
2.7检查断路器、隔离开关设备传动部位是否连接可靠，操作机构是否卡滞；测量高、低压熔断管是否导通；2.8测量变压器、断路器、直流快速开关等设备的相间、断口以及对地的绝缘电阻，应符合标准规定或与试验报告显示数值相符；2.9测量所内电力电缆相间、对地的绝缘电阻，应符合标准规定或与试验报告显示数值相符；测量对地的绝缘电阻，应不小于2MΩ；2.10检查中性点接地的变压器，中性点接地应良好；2.11检查二次交流回路的试验端子，应连接良好；2.12检查各连接端子、焊接点、电缆头是否连接牢固，各电气设备上和柜内有无遗留的施工工具和材料等杂物；3 受、送电程序3.1 受、送电前检查。
110KV变电站受电方案
目录一、编制说明 (1)二、编制依据 (1)三、受电条件 (1)3.1、建筑安装工程需达到的条件 (1)3.2、电气安装工程需达到的条件 (1)3.3、其他条件 (2)四、受电范围 (2)4.1化工装置110KV变电站受电范围 (2)4.2各装置送电范围 (3)五、受送电步骤 (3)5.1、受送电检查 (3)5.2技术准备 (3)5.3受送电程序 (4)六、单机空载试车 (9)6.1中压电动机单机空载试车步骤 (9)6.2低压电动机单机空载试车步骤 (9)6.3注意事项 (10)七、受电组织机构及分工 (11)八、使用器具计划 (11)九、受电过程安全控制 (12)9.1、受电安全技术措施 (12)9.2、受电安前质量控制点 (12)9.3、危险识别、伤害分析及防范措施 (13)十、应急预案 (13)10.1施工现场应急准备 (13)10.2应急物资准备 (14)10.3施工现场应急回应 (15)10.4触电应急措施 (15)一、编制说明本方案为xxxx新材料产业链一体化项目公用工程及配套工程110KV变电站电气受电技术方案，用以指导我方负责施工的公用工程及化工装置110KV变电站受电作业，为了使受电工作安全有序的进行，保证受电一次成功，特编制本方案。
本方案包括受电条件、组织机构、操作程序及安全技术措施等。
二、编制依据2.1《建筑电气工程施工质量验收规范》GB50303-2015；2.2《电气装置安装工程电气设备交试验标准》GB50150-2016；2.3《电气装置安装工程接地装置施工及验收规范》GB50169-2016；2.4《电气装置安装工程低压电器施工及验收规范》GB50254-2014 ；2.5《电气装置安装工程电缆线路施工及验收规范》GB50168-2018；2.6《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012；2.7《石油化工建设工程项目交工技术文件规定》SHT3503-2017；2.8《石油化工建设工程项目施工过程技术文件规定》SHT3543-2017；2.9高低压开关柜、保护屏盘相关技术文件资料；三、受电条件3.1、建筑安装工程需达到的条件3.1.1变电所（包括电缆层）顶层、室内地面及内墙上的建筑装饰工作全部结束3.1.2变电所的电缆层、盘柜层、变电所通道出口、变压器室内及门前地面清理干净无障碍物，道路保持通畅；3.1.3所有门窗（包括变压器室）安装完毕，所有孔洞封闭完。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扬子石化扩建45万吨/年精对苯二甲酸（PTA）生产线P3总降变电所受送电施工方案中国石化集团第四建设公司南京扬子PTA项目部编码：FCC —PTA/方案-039 重大扬子石化扩建45万吨/年精对苯二甲酸（PTA ）生产线P3总降变电所受送电施工方案编制：校审：批准：中国石化集团第四建设公司南京扬子PTA 项目部2006年4月10日综合一般目录1适用范围12工程概况13编制依据14施工工序及受、送电程序15P3 总降压站内部盘柜受、送电组织机构36受、送电计划47具体操作步骤58机具、仪器使用及措施用料计划149质量保证机构和质量保证措施1410HSE管理及LEC评估 (17)1 (19)2 (19)3 (19)4 (19)5 (19)6 (19)7 (19)11 受、送电确认单 (20)核相表 (20)1适用范围本方案适用于扬子石化公司扩建45万吨/年精对苯二甲酸（PTA）生产线氧化工段P3总降变电所受送电。
2工程概况2.1P3总降压站由扬子石化公司热电厂35kV母线提供双回路电源；P3总降压站35kV部分配置：2台进线开关柜、3台变压器柜、1台母联柜、3台25000kVA的主变压器。
6kV部分配置：55台中压开关柜、4台2500kVA变压器。
2台电容器。
2.2扬子石化公司热电厂35kV出线与P3降压站进线之间设线路纵差保护。
P3总降压站的35kV和6kV电源均采用双电源供电，正常时双电源分列运行。
母联开关柜设自动和手动切换装置，正常运行时，母联开关柜选择自动切换位置。
当某一电源失电时，母联开关柜自动投入变为正常段为失电段供电；故障排除后，手动断开母联断路器恢复到双电源分列供电。
P3 总降压站的35kV和6kV继电保护均由综合保护继电器实现，并设置一套微机监控系统（能源管理系统）以实现运行和故障时各种信号及数据的采集、记录、控制和管理。
2.3P3总降压站受电包括：35kV6面高压开关柜接受扬子石化公司热电厂提供的双回路35kV电源，通过两台25000kVA；35/6kV降压变压器变为双回路6kV中压交流电，分别送到两段6kV中压柜，再由6kV中压开关柜为以下用户送电。
空压机组通过一台25000kVA；35/10.5kV降压变压器提供电源，氧化反应富裕能量发电，反送到35kV母线为P3总降提供电源。
3编制依据3.1SEI设计院设计的35kV、6kV、0.4kV图纸;3.235kV、6kV、0.4kV开关柜随机资料，检、试验报告;3.3综合保护说明及检试、验报告;3.4扬子石化公司动力设备投用规定;4施工工序及受、送电程序4.1施工工序4.2受电前P3总降压站应具备以下条件4.2.1变电所内部土建施工（含内装修）结束，门、窗完好，预留孔、洞封闭；4.2.2扬子石化热电厂到P3的两路进线及控制部分电缆应敷设到位，绝缘检查合格、终端头制作及耐压试验合格，接线正确；4.2.3与受、送电相关的安装、试验工作结束，相应的记录齐全，保护动作的模拟传动正确无误，并经项目组、监理、业主确认；4.2.4P3总降压站直流电源220V安装、试验结束，达到投入使用条件，能够为35kV、6kV及0.4kV系统提供控制及操作电源；4.2.5变电所受送电前，消防、通讯设施完好并达到正常使用条件；4.2.6受、送电前自检自查完毕，三查四定工作结束；4.2.7受、送电的有关设备及辅助安全用具等准备齐全。
4.3高、低压盘柜及变压器受电程序4.4受、送电程序说明4.4.1依据扬子石化热电厂以及L90到货的实际情况，此次受、送电可能只有一段供电线路具备送电条件，受电方案将根据实际情况调整；4.4.2由于扬子石化公司P3总降压站电源最终由扬子石化公司220kV总站提供。
变更线路后，仍需要对35kV盘柜受电程序重新进行；4.4.3P3总降35 kV系统合环试验、热电厂母差保护测试和线路纵差保护测试由电力调度以及电厂负责；4.4.4电缆、主变空载运行24小时考核；主变重瓦斯保护投信号，24小时内无瓦斯信号，则投跳闸；4.4.5受、送电计划因其他原因影响，不能按时送电，按实际开始时间的净工期运行；4.4.6方案中受、送电方式和步骤按业主方案编写，受、送电过程在业主统一指挥下，进行送电操作5P3 总降压站内部盘柜受、送电组织机构5.1现场受、送电组织机构6受、送电计划时间：计划2006年3月31日开始：7具体操作步骤7.135KV 操作步骤7.1.1PTA三降35kVI段系统受电、T2A（1＃）主变压器第一次充电7.1.1.1检查所有受电范围内的设备（热电厂377、378开关及相关的闸刀；P3总降377、378开关；T2A、T2B变压器及相关设备；热电厂至化工厂377、378电力电缆）的安装工作已全部结束，验收合格；7.1.1.2确认P3 总降377、378、300、301、302、601、602、600开关在冷备用状态，35kV I段母线、35kV II段母线、T2A、T2B变压器高、低压侧绝缘合格；7.1.1.3确认断路器室、刀闸室的SF6气压正常，外观检查无异常现象；35kV所有开关直流操作电源工作正常，各二次控制小开关都已合好，各综合保护继电器工作正常；7.1.1.4将35kV各柜的远方/就地开关打至就地，377、378柜上的BZT开关打至退出；7.1.1.5得电调令，合3771刀闸，合377开关；合3001、3002刀闸，合300开关；合3011刀闸，合301开关；7.1.1.6将变压器瓦斯保护投信号，派一名监护人员去T2A （1＃）变压器室观察；7.1.1.7确认具备受电条件后，向电调申请对线路、PTA三降377、300、301新开关、35kVI、II母线、＃1主变充电；7.1.1.8受电后，检查35kV I段母线、35kv II段母线、301开关、1＃主变受电情况及保护动作情况；7.1.1.9如各保护均未动作，检查I段进线PT工作正常，确认电压显示正确；检查各综合保护继电器显示正常；7.1.1.10向上级汇报35kV I段系统受电情况。
得电调令，分300开关，分3001、3002刀闸，分301开关。
（301热备用，300冷备用，377运行）7.1.2P3 总降35kV II段系统受电、T2B（2＃）主变压器第一次充电：7.1.2.1确认P3 总降378、300、302、602开关在冷备用状态；7.1.2.2得电调令，合3782刀闸，合378开关，合3022刀闸，合302开关；7.1.2.3将变压器瓦斯保护投信号，派一名监护人员去2＃变压器室观察；7.1.2.4确认具备受电条件后，向电调申请对线路、P3 总降378、302新开关、35kVII母线、＃2主变充电；7.1.2.5受电后，检查35kV II段母线、302开关、2＃主变受电情况及保护动作情况；7.1.2.6如各保护均未动作，检查PT工作正常，确认电压显示正确；检查各综合保护继电器显示正常；7.1.2.7向上级汇报35kV II段系统受电情况，分302开关（302热备用，378运行）7.1.335kV核相的操作步骤35kV的6面盘柜一次回路均采用全封闭结构，因此采用二次核相方法。
7.1.3.1确认377进线柜、378进线柜工作正常，确认两段PT 工作正常，电压回路的二次开关合上；7.1.3.2测量进线柜的端子X6.16、X6.17、X6.18应显示如下数据；7.1.3.3确认核相正确后，锁紧两段进线柜的柜门。
通过带电显示器核相， ABB仪器上应显示如下数据；注：核相结束后，应做好相应的相色标识，以备下次受电时做好依据。
向上级汇报35kV 核相情况，得电调令，分378开关（378热备用）7.1.435kV系统单电源核相7.1.4.1确认电厂378开关已转冷备用；7.1.4.2得电调令，合3001、3002刀闸，合300开关，分378柜PT二次小开关（一段电压小母线和二段电压小母线在300 合时自动并刀，如果两段电压相序不同则会短路跳PT二次小开关），合378开关（PTA六线378倒送电）；7.1.4.3检查35kV I段系统与35kV II段系统PT工作正常；7.1.4.4测量378柜PT二次小开关端子SM60：1与SM60：2、SM61：1与SM61：2、SM62：1与SM62：2应显示如下数据：7.1.4.5确认核相正确后，锁紧进线柜的柜门；7.1.4.6向上级汇报35kV 单电源核相情况；7.1.4.7得电调令，分378开关（378热备用）；7.1.5P3 总降35kV系统合环试验、热电厂母差保护测试和线路纵差保护测试（此试验由电力调度及热电厂完成）7.1.5.1待电厂378、300开关转运行位置；7.1.5.2得电调令，合378开关。
（35kV系统合环）；7.1.5.3检查35kV系统环流对P3 总降开关及继电保护的影响；7.1.5.4等待热电厂保护人员检查热电厂35 kV I、II段母差保护及PTA五线377、PTA六线378线路纵差保护的正确性；7.1.5.5得电调令，分300开关；7.1.6P3 总降T2A（1＃）主变第二、第三次充电7.1.6.1确认301开关在热备用，601在冷备用；7.1.6.2得到电调允许，合上301开关，对T2A 主变进行第2次充电；7.1.6.3确认601带电指示器灯亮；7.1.6.4确认T2A差动综合保护继电器检测正常；7.1.6.5观察变压器油色、油位，声音有无异常现象；7.1.6.65分钟后分开301开关；7.1.6.72分钟后合上301开关，对T2A 主变进行第3次充电；7.1.6.8再次确认T2A差动综合保护继电器检测正常。
观察变压器油色、油位，声音有无异常现象；7.1.6.95分钟后分开301开关；（301热备用）；7.1.7P3 总降T2B（2＃）主变第二、第三次充电：7.1.7.1确认302开关在热备用，602在冷备用；7.1.7.2得到电调允许，合上302开关，对T2B 主变进行第2次充电；7.1.7.3确认602容性电压指示器灯亮；7.1.7.4确认T2B差动综合保护继电器检测正常；7.1.7.5观察变压器油色、油位，声音有无异常现象；7.1.7.65分钟后分开302开关；7.1.7.72分钟后合上302开关，对T2B 主变进行第3次充电；7.1.7.8再次确认T2B差动综合保护继电器检测正常。
观察变压器油色、油位，声音有无异常现象；7.1.7.95分钟后分开302开关；（302热备用）；7.1.8P3 总降T2A（1＃）主变从一段母线倒到二段母线及T2B（2＃）主变从二段母线倒到一段母线操作试验：7.1.8.1确认3011、3022刀闸在合位，3012、3021刀闸在分位；7.1.8.2得到电调允许，合上301、302开关；7.1.8.3待电厂合300开关；7.1.8.4得电调令，合P3 总降300开关；7.1.8.5合3012、3021刀闸；7.1.8.6分3011、3022刀闸；7.1.8.7分P3 总降300开关（T2A（1＃）主变在二段母线运行，T2B（2＃）主变在一段母线运行）；7.1.8.8得电调令，合P3 总降300开关；7.1.8.9合3011、3022刀闸；7.1.8.10分3012、3021刀闸；7.1.8.11得电调令，分P3 总降300开关。
