隧道二衬钢筋施工做法
隧道二衬施工作业指导书
隧道二衬施工作业指导书隧道二次衬砌按照“新奥法原理”，在围岩及初期支护变形基本稳定后进行施工。
二次衬砌按照先仰供和铺底、后拱墙的次序施作。
一、二衬施作的条件1、隧道周边位移速率有明显减缓趋势。
2、水平收敛（拱脚附近）速度小于0.2mm/d，或拱顶位移速率小于0.15mm/d。
3、施做二次衬砌前的收敛量已达总收敛量的80%。
4、严格清除钢筋网和露头，补喷混凝土使其表面平整圆顺，凹凸量不得超过±5cm。
二、技术要求：1、钢筋绑扎采用移动式多功能作业平台进行，人工绑扎。
钢筋加工在洞外加工场进行，钢筋绑扎时采用滑板隔离措施以防划破防水板。
2、模板台车有效灌筑段长12m，为了配合模板台车就位，边墙水沟底板以下部分人工立模（即矮边墙）先行浇注，并预埋台车固定螺栓。
3、混凝土在搅拌站拌和，混凝土搅拌车运输至浇注地点后用输送泵送入模，两侧分层对称浇注。
4、二次衬砌必须全断面模筑25号混凝土，并注意有关预埋件的安置。
5、必须严格执行试验室提供的施工配合比，不得擅自更改。
6、砼强度达到10Mpa以上时方能拆模，脱模后混凝土表面洒水养护不得少于14天。
7、二衬钢筋绑扎及台车就位后分别经监理工程师检查合格签认后进行混凝土浇注作业。
8、二衬施工缝设橡胶止水带，施工时止水带的位置准确，用特制夹具固定牢固，以防混凝土浇注过程中变形。
三、防水层铺设本隧设计采用1.5mm厚改性LDPE防水板和450克/平方米土工布作为防水层，施工中采用无钉铺设工艺。
强力钉及改性LDPE热融衬垫将土工布固定在喷射砼基面上，用压焊器使热融衬垫与改性LDPE热融焊接，将改性LDPE 铺设在土工布表面。
1、台车就位利用多功能台架铺设防水板，台架超前5米行走在模板台车的轨道上。
2、土工布铺设检查初期支护表面，对锚杆露头、钢筋、喷射混凝土尖锐及粗糟进行处理。
钢筋头在5mm以内的要套塑料帽或用快硬砂浆抹平,用台车将土工布由拱顶向两侧对称铺设，铺设时采用φ80专用塑料垫圈作固定点，使用射钉枪将水泥钉通过垫圈中央打入喷射混凝土中，用以固定土工布；固定点采用梅花形布置，间距：拱部0.5～0.7米,边墙1.0～1.2米。
隧道二衬钢筋加工技术交底
1、接头形式
热轧钢筋的接头应符合设计要求，当设计无要求时，应符合下列规定：
接头应采用电弧焊，并以搭接焊为主。单面焊搭接长度10d,双面焊搭接长度5d(d为钢筋直径)；
5.2、电弧焊接接头
2、机具设备
焊接主要设备为弧焊机，分交流直流两类。交流弧焊机结构简单，价格低廉，保养维修方便；直流弧焊机焊接电流稳定，焊接质量高。
钢筋弯曲时应将各弯曲点位置划出，划线尺寸应根据不同弯曲角度和钢筋直径扣除钢筋弯曲调整值。划线应在工作台上进行，如无划线台而直接以尺度量划线时，应使用长度适当的木尺，不宜用短尺（木折尺）接量，以防发生差错。第一根钢筋弯曲成型后，应与配料表进行复核，符合要求后再成批加工。成型后的钢筋要求形状正确，平面上无凹曲，弯点处无裂缝。其尺寸允许偏差为：全长±10mm，弯起钢筋起弯点位移20mm，弯起钢筋的起弯高度±5mm，箍筋边长±5mm。
4、钢筋的弯曲成型
①加工方法
钢筋的弯曲成型多用弯曲机进行，HPB235钢筋末端应做180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍；具体施工参照技术交底进行加工。
②注意事项及质量要求
②强度检验时，以每200个同类型接头（同钢筋级别同接头型式）为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且至少有两个试件呈塑性断裂。
表2 钢筋安装及保护层厚度允许偏差（mm）和检验方法
序号
名 称
允许偏差
检验方法
1
双排钢筋，上排钢筋与下排钢筋间距
±5
尺量两端、
中间各1处
②注意事项及质量要求
隧道工程二衬钢筋施工工艺及施工要求
谢谢！
⑴、连接接头在受弯构件的受拉区不得大于50%，轴心受拉构件不得大于25%。 ⑵、在构件的受拉区，绑扎接头不得大于25%，在构件的受压区不得大于50%。 ⑶、钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍。 ⑷、在同一根钢筋上应少设接头。“同一截面”内，同一根钢筋上不得超过一
隧道工程二衬钢筋作 二、施工工艺流程 三、衬砌钢筋定位及安装 四：钢筋连接 五：衬砌钢筋施工要求 六：衬砌钢筋验收注意事项
一、准备工作：
1．机具设备的准备：施工设备以及各种机械料具已经准备就绪。 2．施工人员经过培训,满足现场施工要求。 3．技术准备：技术人员施工前熟悉图纸以及技术要求。 4．钢筋连接套筒作业条件：
①进行套筒挤压接头作业的人员必须经过培训，培训合格后方可上岗操作。 ②检查挤压设备是否正常，并试压，符合要求后方可开始作业。 ③主要工器具有：压接钳、超高压泵站、超高压油管、卡板等。
二、施工工艺流程图：
定
测
位
量
钢
放
筋
样
安
放
模
钢
钢
合 格
板
筋
筋
台
安
验
车
制
收
就
位
三、衬砌钢筋定位及安装
钢筋制安前，先进行试拼预弯，根据测量数据进行定位筋布置，定位筋纵环向间 距为3m*3m；在施工缝处需注意仰拱钢筋的预留长度保证同一截面内钢筋接头面 积不大于总面积的50%，相邻的主筋接头必须错开35d以上，主筋的净保护层厚度 为5cm。且外露的钢筋头必须按照设计要求：纵环向成一条线。
3、纵向分布筋外露部份得搭接长度、层间距的控制。两层主筋间靠外露处增设横向 支撑钢筋来防止混凝土施工过程中振动变形、防止层间距不够。
隧道二衬钢筋施工做法
隧道二衬钢筋施工控制措施1、环向、法向、纵向定位钢筋的施工在二衬土工布及防水板安装完毕后，由技术人员在该环二衬中部位置及端头位置的防水板上测出2条法线，以红色油漆标识一个环向。
钢筋班根据法线每两米一环先安装好外层环向定位主筋(采用Φ25螺纹钢筋)，并在端头环向主筋上焊接控制层间距及保护层的法向定位钢筋，法向定位钢筋采用L型焊接在环向定位筋上，焊接时注意用竹胶板外贴，防止烧坏防水板，如下图:外层钢筋环向定位筋的施工法向定位钢筋图在环向定位钢筋及法向定位钢筋安装好之后焊接通知技术人员根据保护层控制厚度进行水平定位钢筋的测量放样（采取两头测量放样，在根据放样点采用细线拉直焊接水平定位钢筋，保证水平定位钢筋顺直水平）:拉线控制空间的法向定位钢筋水平定位钢筋的焊接2、外层钢筋安装根据法向定位筋上测量点位及层间距宽度，焊接外层钢筋水平定位钢筋，再根据设计要求安装外层钢筋（靠近防水板一侧），其间距、连接方式等应符合设计及规范要求（可采用钢筋卡具或事先在水平定位筋上画好钢筋位置），确保主筋间距均匀，并在外层钢筋与防水板之间安装保护层垫块，每平方米4个，呈梅花型布置，防止钢筋与防水板紧贴及损坏防水板。
安装好的外层钢筋应绑扎稳定牢固，不得出现晃动现象，如下图。
外层钢筋绑扎保护层垫块3、内层钢筋安装1）准确定位。
在外层钢筋安装完成并验收合格后再进行内层钢筋的安装，在内层钢筋安装前，先根据技术人员对保护层控制测量放样点采用拉线形式焊接水平定位钢筋（确保水平定位钢筋顺直）。
2）焊接纵向定位钢筋时据钢筋大小和保护层厚度要求，计算纵向定位钢筋的位置，以巴东隧道进口IV级围岩Ф20钢筋为例计算如下：测量放样净保护层控制在60mm，拱顶位置考虑钢筋下沉影响，保护层控制在80cm。
主筋直径20mm，勾筋直径8mm,纵向定位钢筋位置应在测量保护层控制点往外20+8=28mm的位置。
3）在纵向定位钢筋固定好之后，作业人员采用钢筋卡具或事先在水平定位筋上画好钢筋位置点施工内层主筋，且在环向主筋与纵向定位钢筋搭接位置处绑扎牢固，确保环向主筋的稳定性。

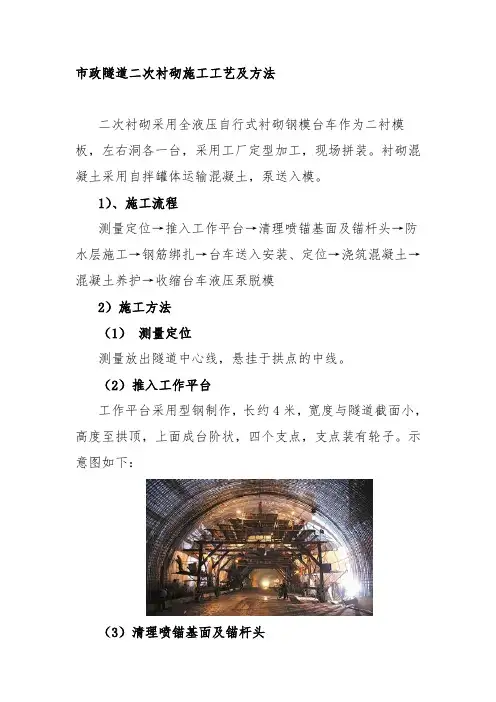

市政隧道二次衬砌施工工艺及方法
市政隧道二次衬砌施工工艺及方法二次衬砌采用全液压自行式衬砌钢模台车作为二衬模板，左右洞各一台，采用工厂定型加工，现场拼装。
衬砌混凝土采用自拌罐体运输混凝土，泵送入模。
1）、施工流程测量定位→推入工作平台→清理喷锚基面及锚杆头→防水层施工→钢筋绑扎→台车送入安装、定位→浇筑混凝土→混凝土养护→收缩台车液压泵脱模2）施工方法（1）测量定位测量放出隧道中心线，悬挂于拱点的中线。
（2）推入工作平台工作平台采用型钢制作，长约4米，宽度与隧道截面小，高度至拱顶，上面成台阶状，四个支点，支点装有轮子。
示意图如下：（3）清理喷锚基面及锚杆头利用工作平台人工对基面及锚杆头进行清理，使面层平整。
对凹处采用喷射混凝土进行修补，对突出部分进行凿打。
（4）防水层施工防水层350g／m2无纺土工布+1.2mmEVA组成，防水板采用无钉无孔铺设工艺，拱、墙全包，接缝采用双面焊缝。
①无纺土工布铺设在喷射混凝土隧道拱顶部正确标出隧道纵向的中线，再使裁剪好的无纺土工布中心线与喷射混凝土上的这一标志相重合，从拱顶部开始向两侧下垂铺设。
用射钉固定垫片，将无纺土工布固定在喷射混凝土上。
固定无纺土工布布的垫片是隧道复合衬砌防水层施工的必要零部件，先覆盖在无纺土工布层上，用水泥钉将它钉入喷射混凝土里，水泥钉长度不小于50mm，这样土工布就固定在砼基面上。
固定点之间成梅花形布设，固定点之间的间距按设计图进行布置（分区进行）。
土工布之间的搭接宽度为120mm。
铺设土工布时沿洞室环向进行铺设，不得拉得过紧，以免影响防水卷材的铺设，同时在分段铺设的土工布连接部位预留不小于120mm的搭接余量。
②防水卷材铺设先在隧道拱顶部的无纺布上正确标出隧道纵向中心线，再使防水卷材的横向中心线与这一标志相重合，将拱顶部与圆垫片热熔焊接，与无纺布垫层一样从拱顶开始向两侧下垂铺设，边铺边与圆垫片热熔焊接。
铺设时要注意与喷射混凝土面相密贴，并不得拉紧，留出搭接余量(12cm左右)。
隧道二次衬砌施工方案
XX隧道二衬施工方案编制人： _________________ 复核人： _________________ 审核人： _________________XX隧道二次衬砌施工方案一、施工准备经过前期的洞身开挖以及初期支护，现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定，已具备进行二次衬砌的施工条件，用于二次衬砌施工的机械设备已全部到位。
二、施工方案2.1防排水施工2.1.1防水层施工隧道喷砼与模筑砼之间设隧道专用防水卷材，铺设防水层前在喷射砼表面铺设缓冲层，缓冲层采用300g/m2 土工布，而后铺设隧道专用防水卷材。
铺设方法如下：基面检查：利用工作平台将支护裸露的锚杆、钢筋头等铁件割除，并用砂浆抹成圆曲面，以防其刺破防水板。
土工布衬层铺设及凹槽垫片设置：将土工布衬层铺设在初期支护喷射砼表面上，同时设置土工布固定条带与凹槽垫片，两者用射钉紧固，通过射钉使土工布衬层和土工布固定条带及凹槽垫片牢靠固定在喷射砼上，其中射钉与凹槽垫片之间应加设金属垫片，射钉间距按设计要求设置。
防水卷材铺设：将防水卷材吊运到作业平台上，从上到下对称地将防水卷材焊接到固定垫圈上，粘合牢固。
示意图：铺设质量检查：防水层施工完成后，对施工质量进行检查，自检合格经监理工程师检验认可后，方可进行下道工序的施工。
若检查出质量问题应进行补焊，使之达到验收标准。
防水层铺设操作要点：固定点的布置，在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水层尽量密贴砼喷射面。
固定点间的防水层长度视施工支护面的平整情况留一定的富余量，本着宁松勿紧的原则，以防止模筑衬砌时被挤破。
每一循环的防水层铺设长度比相应衬砌段多出1.1.1目的是便于循环间的搭接，并使防水卷材接缝与衬砌工作缝错开2.0m,以确保防水效果。
防水层铺设后，应尽快进行衬砌，以确保防水层不受损伤，保证防水效果。
1.1.2本隧沉降缝处采用遇水膨胀橡胶止水带防水。
在档头板上沿二次衬砌轴线每0.5米钻一“ 12mm的孔，穿进“10的钢筋卡，并卡紧夹在档头板中的止水带的一半，另一半折成90°角，贴靠在挡头板上。
二衬钢筋施工作业指导书
新建向塘至莆田铁路FJ-5A标金瓜山隧道二衬钢筋施工作业指导书编制：审核：批准：中铁一局向莆铁路FJ-5A标项目部(金瓜山)二〇〇八年十二月一日金瓜山隧道二衬钢筋施工作业指导书1施工顺序图N整修处理或返工重做Y Y N转序监理检查钢筋和槽道有冲突时要对槽道安装处的钢筋进行适当的调整。
自检绑扎外层纵向钢筋施工准备钢筋预加工(下料、弯制、焊接处理）作业台架就位定位测量在伸缩臂上焊接钢筋支架绑扎外层定位处环向主筋绑扎其它外层环向主筋绑扎内层纵向钢筋绑扎内层环向主筋绑扎箍筋套上钢筋保护层垫块绑扎内层定位处环向主筋中线、水平测量2 施工方法 2.1钢筋加工二衬所用的钢筋，应在洞外加工厂调直、除锈、进行预加工，尤其是环向主筋、箍筋，必须按照钢筋设计大样图在洞外加工厂预弯好，运料车运输到现场，在加工好的作业台架上人工进行绑扎。
2.2 作业台架加工：首先制作一个既能满足绑扎钢筋又能满足铺设防水板的作业台架，台架的长度按9m 考虑，台架上分4个断面设置伸缩臂，每个断面设置9个伸缩臂。
伸缩臂可用于工人绑扎钢筋的操作平台，另外可以焊接钢筋支架用于定位二衬钢筋。
作业台架见图示。
170230220165100785R 1570290280290860900防水板垫块A 点大样图防水板伸缩臂A填充顶面17023022020016016016060060钢筋伸缩臂706017070130190352.3 作业台架就位首先用全站仪测量出隧道中线位置，在隧道中线上标定作业台架的2个端点，将全站仪架在这两个点上，照准隧道中线，旋转90°测出台架的端部角点在边墙上的投影点，并做上标记；将作业台架推到测设的位置，将作业台架调整就位，检查无误后，将作业台架支垫稳固，如下图示意。
隧道中线全站仪2.4 钢筋支架设置在作业台架移动就位以后，将伸缩臂用销栓锁定，在伸缩臂端部焊接水平或垂直（拱顶）定位钢筋支架，钢筋支架紧贴防水板的一端焊接圆形的钢垫板或支垫塑料垫板，并支垫1～2层防水板废角料，防止防水板被破坏，钢筋支架的另一端焊接在伸缩臂的端部。
隧道二衬标准化施工工艺
隧道二衬标准化施工工艺
隧道二衬标准化施工工艺是指在隧道承压衬砌施工中，通过统一的施工流程和工艺标准，确保施工质量和安全的一种施工方法。
一、施工准备工作
1. 隧道横断面准备：确认隧道横断面尺寸和形状，清除隧道内的杂物和积水。
2. 衬砌材料准备：准备好所需的衬砌材料，如混凝土、钢筋等。
3. 施工设备准备：准备好所需的施工机械设备，如混凝土搅拌车、泵车等。
二、衬砌施工流程
1. 钢筋安装：按照设计要求，在隧道内侧墙和拱顶位置安装预埋钢筋，确保衬砌的强度和稳定性。
2. 模板安装：根据设计要求，安装模板，用于支撑和成型衬砌的混凝土。
3. 浇筑混凝土：通过混凝土搅拌车将预制好的混凝土输送到隧道内，利用泵车将混凝土送入模板内，进行浇筑。
4. 养护处理：对浇筑好的混凝土进行养护处理，包括保持湿润、防止温度过高或过低等措施，确保混凝土的强度和耐久性。
三、质量控制措施
1. 衬砌厚度检查：在施工过程中进行衬砌厚度的测量和检查，确保衬砌厚度符合设计要求。
2. 衬砌质量检查：对衬砌进行质量检查，包括检查表面平整度、结合牢固性和裂缝等情况，确保施工质量。
3. 强度测定：对衬砌混凝土进行强度测定，以确保衬砌的承载能力和安全性能。
通过以上的施工工艺和质量控制措施，可以实现隧道二衬的标准化施工，提高施工效率和工程质量，确保隧道的安全和可靠性。
隧道工程二次衬砌施工技术方案
一、总体施工方案隧道衬砌通常遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入式捣固棒配合附着式振捣器捣固。
模板台车施工：隧道使用台车施工，台车设计总长12m,台车搭接10cm,每一循环台车衬砌长度为11.9m,隧道环向施工缝为11.9m一道，水平施工缝设在路面下0.15m位置。
隧道防水施工：隧道内采用简易台架铺设防水材料。
隧道钢筋施工：集中钢筋加工厂加工,再运输至隧道二衬钢筋施工部位, 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。
隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处,砼灌注以自密实为主, 人工配合采用捣固棒振捣。
二、施工工艺2.1施工工艺流程施工工艺流程图所示：二次衬砌施工工艺流程框图2.2隧道初支断面净空测量在隧道二衬施工之前，先由测量组对隧道初支断面净空进行测量，对隧道净空进行检查，完成后将测量成果上报。
提前对侵限部分进行处理，处理完成后进行复测，并经监理检查合格后方进行下一道工序。
2.3二衬拱墙施工（1）拱墙测量放样首先，检查边墙基础施作结构尺寸，检查是否满足拱墙衬砌净空和模板台车就位尺寸。
如边墙基础结构侵入模板台车就位净空，应进行修凿处理。
净空满足要求后，使用水准仪操平在隧道两边边墙基础上用红色油漆标出模板台车就位标高，使用全站仪在防水板标出隧道中心线及模板台车就位的法线。
中心线必须放在拱墙衬砌的两个端头，放线长度以11. 90m （12m长台车）为准，预留 10cm的模板搭接长度，中心线和就位高程点精确放在两个里程断面，且便于施工过程中点位的可使用性。
（2）拱墙施工方案隧道在开挖、支护后，围岩变形达到收敛，即不变形、不沉降后即可进行衬砌施工。
隧道二次衬砌钢筋施工技术交底
隧道二次衬砌钢筋施工技术交底一、交底根据1、《时速350公里客运专线双线铁路隧道复合衬砌》2、《铁路隧道工程施工技术指南》3《客运专线铁路隧道工程施工质量验收暂行原则》4、《混凝土构造工程施工及验收规范》二、钢筋施工技术参数三、钢筋施工技术规定1、主筋钢筋分段连接采用接卸连接，施工中根据实际施工状况分段连接，相邻连接位置互相错开，同一区段内钢筋接头面积不不小于所有钢筋面积旳50%,且连接位置不得位于拱顶。
2、钢筋加工安装必须按照现场技术人员测量放样及下料图进行，安装前钢筋应除锈、调直，钢筋绑扎间距及误差应符合设计及规范规定；钢筋安装容许偏差和检查措施检查数量：施工单位按钢筋编号各抽检10%，并各不少于3件。
钢筋安装及保护层厚度容许偏差和检查措施应符合下表规定。
钢筋安装及保护层厚度容许偏差（mm）和检查措施检查数量：施工单位所有检查。
3、钢筋旳弯制和末端旳弯钩应符合设计规定和规范规定；①所有受拉光面圆筋（即Ⅰ级钢），设计未作规定期，应作180°旳半圆弯钩，弯钩旳内径不得不不小于2.5d（d为钢筋直径，下同），平直段不不不小于3d；②受拉Ⅱ级钢筋规定弯转135°时，弯曲直径不不不小于4d ，平直段长一般不不不小于5d；4、中间弯制时，圆弧处旳圆弧内半径应不小于15d；5、用Ⅰ级钢筋制作旳钢箍，其末端应做弯钩，弯钩旳弯曲半径应不小于受力主钢筋直径，且不于受力主钢筋直径，且不不不小于箍筋直径旳2.5倍。
弯钩平直部分长度一般构造不适宜不不小于箍筋直径旳5倍，有抗震规定旳构造，不应不不小于箍筋直径旳10倍。
6、钢筋接头①搭接电弧焊时，接头双面焊接旳长度不应不不小于5d，单面焊缝旳长度不应不不小于10d；②帮条电弧焊时，帮条长度双面焊缝不应不不小于5d，单面焊缝不应不不小于10d；③电弧焊接旳绑扎接头与钢筋弯曲处旳距离不应不不小于10倍钢筋直径，也不适宜位于构件旳最大弯矩处。
④钢筋接头采用搭接或帮条电弧焊时，应尽量做成双面焊缝。
隧道二次衬砌施工方法及注意事项
中铁十九局集团第三工程有限公司
挂 设 防 水 板
中铁十九局集团第三工程有限公司
中铁十九局集团第三工程有限公司
3、止水带和止水条的安装
（1）外贴式橡胶止水带安装 外贴式止水带采用不透水粘贴或焊接固定于已铺的防水板上；当背贴 式止水带与防水板之间无法焊接时，可采用双面粘贴的丁基胶粘带进 行粘贴。丁基粘贴带的厚度不大于1.5mm。环向止水带接缝设在边墙 较高位置上，不得设在结构转角处，接头采用专用焊。
(4）橡胶止水带及止水条的连接方式见示意图
中铁十九局集团第三工程有限公司
ij öÆ ñº /2
·À Ë® °å ¼Ó ÍÁ ¹¤¼²
·À Ë® °å ¼Ó ÍÁ ¹¤¼²
³Á ½µ ·ì ,í¿ 2cm£¬ ÄÚ Ìî Á¤àÇ Âé Ë¿
¶þ ´Î ³Ä Æö ´ý ½ íÅ ¿Õ ä¼
¶¨»Î ¸Ö ½î ¸Ö ½î ¼Ð
中铁十九局集团第三工程有限公司
2、防排水板的拼装与铺设
⑴施工准备 测量隧道断面，利用作业台车对断面进行修整，首先应凿除喷射 混凝土表面“葡萄状”结块，用电焊或氧焊将初期支护将外露的 锚杆头和钢筋头等铁件齐根切除，在割除部位用细石混凝土抹平 覆盖，以防刺破防水板。对于开挖面严重凹凸不平的部位须进行 修凿和找平。采用细石混凝土抹平明显坑洼。 在初期支护面上标出拱顶中线和垂直于隧道轴线的断面线。 检查防水板的质量，是否有变色、老化、波纹、刀痕、撕裂、孔 洞等缺陷；在防水板边沿划出焊接线和拱顶中线；防水层按实际 轮廓线长度截取，对称卷起备用。
隧道二衬施工
隧道二次衬砌施工方法及施工施工组织隧道主体结构采用防水钢筋混凝土，混凝土标号C25，抗渗标号为S8号。
在二次衬砌与初期支护之间设全包防水层。
1、隧道二次衬砌施工工艺流程二次衬砌施工工艺流程见图循环衬砌二次衬砌施工工艺流程图2、二次衬砌施工工序隧道衬砌工序除采用侧壁导坑法施工的隧道外，一定要在整段内初期支护施作完、不进行出碴运输的条件下展开，防止各工序的相互干扰。
〔1〕基面处理1、初支面集中漏水部位注浆堵水，渗水部位施作防水砂浆刚性防水层，保证基面无明显渗漏水。
2、拆除运输轨道，清除回填土和喷射砼回弹料，与边墙接头的仰拱部分用风镐凿毛，用高压风或高压水清理干净，保证初支混凝土基面上上无泥、水和基本干燥。
3、拱墙部分自拱顶向两侧将基面外露的钢筋头、铁丝、锚杆、排管等尖锐物切除锤平，并用砂浆抹成圆曲面。
4、欠挖超过5cm的部分需拆除初支重新施作。
5、保证喷射砼外表平整，两面三刀相邻凸出部分的高度H与间距L 之比，拱部不大于1/8，其它部位不大于1/6，超出部位必须处理。
6、隧道断面变化或突然转弯时，阴角应抹成半径大于10cm的圆弧，阳角处应抹成半径大于5cm的圆弧。
7、基面处理完后，必须经监理检查确认合格后，方可进入下一道工序的施工。
〔2〕防水层铺设设计防水层为无纺布+mm厚ECB防水板，采用无钉铺设，具体施工工艺如下：1、用射钉固定无纺布于已达基面要求的初支面上，再用热风枪把mm厚的ECB防水板通过热合的方法粘贴在固定垫衬的园垫片上，进行无钉铺设防水板。
2、防水板环向铺贴，搭接宽度不小于150mm，长边不小于100mm。
环与环之间连接采用双焊缝，焊接宽度不小于10mm且均匀连续，不得有假焊、漏焊、焊焦、焊穿等现象。
3、铺设仰拱防水层，先固定仰拱中间部位，然后从中间向两侧逐排固定防水板，固定间距m。
在仰拱与边墙相接部位预留防水板搭接，并沿隧道方向全线设置Ф50软式透水管，用同质防水板作成Ω型条，通过热融焊接固定在结构防不板上，固定点m一个，同时横向预留Ф50的泄水管，汇水管端头用两层无纺布包裹，以免损坏防水层，位置可通过管夹固定。
隧道工程二次衬砌施工
5、仰拱填充 在混凝土强度达到设计值的70%以上后，清除仰 拱上面的碎碴杂物，并清洗干净，无积水，方可 浇筑仰拱填充，仰拱填充采用整幅浇筑，其表面 高程不得大于设计高程。仰拱填充采用C20混凝 土，严禁使用片石回填。 6、预留预埋 • 在明暗交界处设置变形缝，为减少变形缝两侧沉 降，仰拱部位二次衬砌内设φ32双层抗剪钢筋， 钢筋环向间距20cm，单根长50 cm，仰拱变形缝 空隙采用填缝料填塞密实；仰拱环向施工缝设置 中埋式止水带。
3个混凝灌注口，灌注完成后封孔。检查孔在 拱顶沿中线每2～3m设一孔。 3、仰拱及仰拱填充采用仰拱栈桥，超前二 次衬砌施作，不留纵向施工缝。 4、钢筋混凝土衬砌浇筑前做好钢筋绑扎工 作，钢筋角隅要加强振捣。浇筑前按图纸规定 预留沟、槽、管洞或预埋构件。混凝土自模板 窗口左右对称同时灌筑，由下向上，对称分层 ，先墙后拱灌筑，倾落自由高度不超过2.0m。
钢筋表面应洁净，无损伤、油漆和锈蚀。钢 筋级别、钢号和直径必须符合设计要求。 • 所有加工好的钢筋，一律按规格、型号挂牌 ，分别存放，并作好防锈工作，设专人负责。 • 钢筋的安装位置、间距、保护层及各部钢筋 大小的尺寸应符合施工图的规定。 • 钢筋制作及安装严格按验标、施工指南及设 计图纸要求，由钢筋预制加工厂统一制作，现 场人工绑扎、焊接。施工时应防止损坏防水板 和注意预埋件的安装。 •
五、仰拱施工工艺及填充 仰拱施工工艺流程见“仰拱施工工艺流程图” 。 移动栈桥构造如下图所示意。 1、隧底清理 施工前，应将隧底虚渣、杂物、泥浆、积水 等清除干净，并用高压风将隧底吹洗干净，超 挖应采用同级混凝土回填。 2、钢筋连接 • 仰拱钢筋布置见杭长（隧）参01； • 钢筋净保护层厚度为5cm，采用钢筋接驳器连 接，同一区段内钢筋接头面积不大于全部钢筋
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

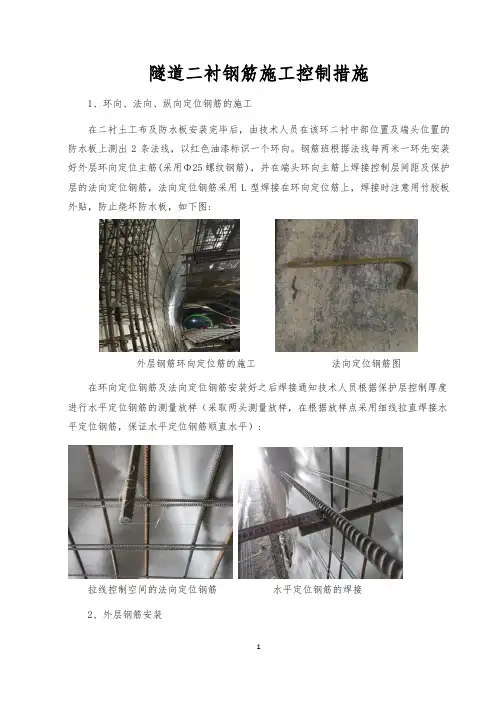

隧道二衬钢筋施工控制措施
1、环向、法向、纵向定位钢筋的施工
在二衬土工布及防水板安装完毕后，由技术人员在该环二衬中部位置及端头位置的防水板上测出2条法线，以红色油漆标识一个环向。
钢筋班根据法线每两米一环先安装好外层环向定位主筋（采用①25螺纹钢筋），并在端头环向主筋上焊接控制层间距及保护层的法向定位钢筋，法向定位钢筋采用L型焊接在环向定位筋上，焊接时注意用竹胶板外贴，防止烧坏防水板，如下图：
外层钢筋环向定位筋的施工法向定位钢筋图
在环向定位钢筋及法向定位钢筋安装好之后焊接通知技术人员根据保护层控制厚度进行水平定位钢筋的测量放样（采取两头测量放样，在根据放样点采用细线拉直焊接水平定位钢筋，保证水
平定位钢筋顺直水平）：
2、外层钢筋安装
拉线控制空间的法向定位钢筋水平定位钢筋的焊接
根据法向定位筋上测量点位及层间距宽度，焊接外层钢筋水平定位钢筋，再根据设计要求安装外层钢筋（靠近防水板一侧），其间距、连接方式等应符合设计及规范要求（可采用钢筋卡具或事先在水平定位筋上画好钢筋位置），确保主筋间距均匀，并在外层钢筋与防水板之间安装保护层垫块，每平方米4个，呈梅花型布置，防止钢筋与防水板紧贴及损坏防水板。
安装好的外层钢筋应绑扎稳定牢固，不得出现晃动现象，如下图。
外层钢筋绑扎保护层垫块
3、内层钢筋安装
1）准确定位。
在外层钢筋安装完成并验收合格后再进行内层钢筋的安装，在内层钢
筋安装前，先根据技术人员对保护层控制测量放样点采用拉线形式焊接水平定位钢筋（确保水平定位钢筋顺直）。
2）焊接纵向定位钢筋时据钢筋大小和保护层厚度要求，计算纵向定位钢筋的位置，
以巴东隧道进口IV级围岩①20钢筋为例计算如下：测量放样净保护层控制在60mm拱顶位置考虑钢筋下沉影响，保护层控制在80cm。
主筋直径20mm勾筋直径8mm纵向定位钢筋位置应在测量保护层控制点往外20+8=28mr的位置。
3）在纵向定位钢筋固定好之后，作业人员采用钢筋卡具或事先在水平定位筋上画好钢筋位置点施工内层主筋，且在环向主筋与纵向定位钢筋搭接位置处绑扎牢固，确保环向主筋的稳定性。
4、混凝土垫块安装控制措施
在衬砌钢筋安装完成后，每平方米绑扎4个垫块（根据保护层厚度需要购买），梅花型布置，用于防止混凝土浇筑过程中，衬砌钢筋受混凝土挤压或自重产生位移变化,
影响保护层厚度。
在二衬钢筋板扎完成后由技术人员对二衬钢筋保护层进行复测面，对保
护层不合格位置进行适当的调整5、焊接支撑钢筋
由于二衬拱顶部位的衬砌钢筋保护层较难控制，在浇筑混凝土时，拱顶的钢筋容易出现下
沉现象，在拱顶部位应焊接支撑定位钢筋，钢筋预伸长度为净保护层厚度，每平方米一根，防止混
凝土浇筑过程中拱顶衬砌钢筋受力下沉影响保护层厚度，如下图。
6二衬台车定位
台车定位前需要工程技术人员进行测量放样，定位时在现场指导，定位后，要再次检查台车
模板轮廓与衬砌的轮廓线是否重合，若超规范允许范围需要再次进行调整，直到满足要求为止。
为保证台车在行走过程中偏离中线过大，在行走轨道之前技术人员测量左右中线，班组根据点位安装轨道及台车中线定位（主要通过吊线锤方法定位）
二衬台车高程控制：在小边墙位置测量放线（该工作由全站仪放出里程位置及大概标高，水准仪进行准确定位高度）台车模板底部高度，为保证隧道净空（主要考虑浇筑混凝土过程中台车下沉），在放线时标高抬高2cm。
在班组根据点位定位好台车后，由技术人员采用全站仪再次符合台车中线及拱顶标高，确认无误后可对台车进行加固，进入下道工序施工。
7、成型后的钢筋效果图
4组断
顶部焊接保护层支撑钢筋头
成型后的二衬钢筋效果图。
