实验二晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。
在图2－1电路中，当流过偏置电阻R B1和R B2的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1BURRRU+≈CEBEBEIRUUI≈+-≈1FRU CE＝U CC－I C（R C＋R E+R F1）电压放大倍数1)1(FR//β++-=beLCV rRRβA输入电阻R i＝R B1 // R B2 //[r be+(1+β)R F1 ]输出电阻R O≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量图2－1 共射极单管放大器实验电路和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
晶体管共射极单管放大电路实验报告
晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。
2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。
3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。
4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。
二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。
输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。
2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。
合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。
静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。
3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。
（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。
（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。
三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。
2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。
（2）用万用表测量晶体管各极的电压，计算静态工作电流。
（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。
3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。
（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。
4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。

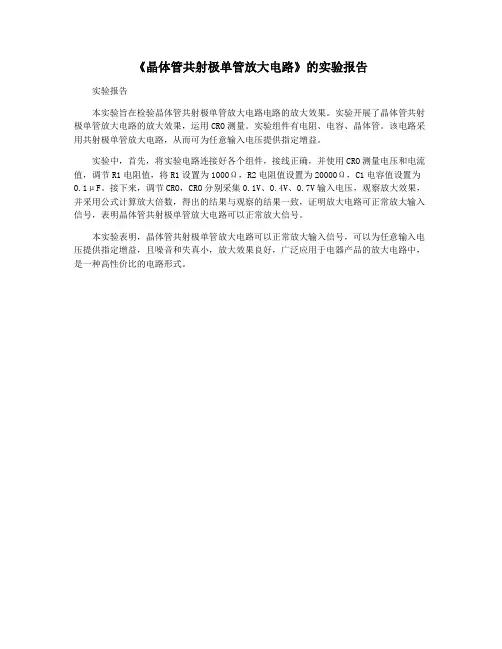

《晶体管共射极单管放大电路》的实验报告
《晶体管共射极单管放大电路》的实验报告实验报告
本实验旨在检验晶体管共射极单管放大电路电路的放大效果。
实验开展了晶体管共射极单管放大电路的放大效果，运用CRO测量。
实验组件有电阻、电容、晶体管。
该电路采用共射极单管放大电路，从而可为任意输入电压提供指定增益。
实验中，首先，将实验电路连接好各个组件，接线正确，并使用CRO测量电压和电流值，调节R1电阻值，将R1设置为1000Ω，R2电阻值设置为20000Ω，C1电容值设置为0.1μF。
接下来，调节CRO，CRO分别采集0.1V、0.4V、0.7V输入电压，观察放大效果，并采用公式计算放大倍数，得出的结果与观察的结果一致，证明放大电路可正常放大输入信号，表明晶体管共射极单管放大电路可以正常放大信号。
本实验表明，晶体管共射极单管放大电路可以正常放大输入信号，可以为任意输入电压提供指定增益，且噪音和失真小，放大效果良好，广泛应用于电器产品的放大电路中，是一种高性价比的电路形式。
晶体管共射极单管交流放大电路实验报告
晶体管共射极单管交流放大电路实验报告实验目的：掌握晶体管共射极单管交流放大电路的工作原理，学习测量放大电压增益和频率响应特性。
实验仪器：数字万用表、双踪示波器、信号发生器、电源、电阻、电容、晶体管等。
实验原理：晶体管共射极单管交流放大电路是一种常用的放大电路，其原理如下：电路图如下所示：```—C1，，C2，+6，Vin ，R1，，，，—R3—，B，—R2，，RL—GND```按照通用放大器的放大电流相性，我们可以得到如下结论：1. 当输入信号Vin正半周的上升使基极电压增加，晶体管开始导通，电容C1（输入耦合电容）开始充电，C2（负载耦合电容）不发生变化。
2. 当输入信号Vin正半周的下降使基极电压减小，晶体管开始封断，电容C1开始放电，C2不发生变化。
实验步骤：1. 按照电路图连接电路：将R1与R2串联，组成电压分压网络，接入信号源Vin。
将R3与RL串联连接，终端接地，RL连接至晶体管集电极C2端。
将信号源接地端接地。
2.将电源正极连接至C2，电源负极接地。
3.连接示波器，并调整电源电压至合适的值。
4.打开示波器，调整信号发生器，设置所需的频率和幅度。
5. 测量输入信号Vin和输出信号Vout的峰峰值。
6. 通过计算得出电流放大倍数Av，即Vout/Vin。
实验结果：在实验中，我们设置了信号发生器的频率为f，幅度为Vin。
通过示波器分别测量输入信号Vin和输出信号Vout的峰峰值。
根据实验数据计算得到Av=Vout/Vin的值，并绘制频率响应曲线。
实验结论：1.实验结果表明，晶体管共射极单管交流放大电路具有一定的放大作用，且放大倍数随着频率的增加而逐渐减小。
2. 放大倍数Av与输入信号Vin和输出信号Vout之间的关系为Av=Vout/Vin。
3.频率响应曲线表明，放大电路在一定频率范围内的放大效果较好，但随着频率的增加或减小，放大效果会减弱。
4.实验中可能存在的误差主要来自于电路连接不良、仪器误差等因素。
晶体管共射极单管放大器实验报告
晶体管共射极单管放大器实验报告实验报告：晶体管共射极单管放大器摘要：本实验通过搭建晶体管共射极单管放大器电路，研究其放大特性和工作原理。
通过测量输入输出特性曲线和计算放大倍数，得出合适的工作点、负载电阻和偏置电压，以实现较大的放大倍数和线性放大的目标。
【关键词】晶体管、共射极、放大特性、工作点、负载电阻、偏置电压、放大倍数、线性放大一、引言晶体管是一种重要的电子器件，在电子电路中广泛应用于放大、开关等功能。
共射极单管放大器是一种常见的放大器电路，具有简单、灵活及放大效果较好等特点。
本实验旨在通过搭建共射极单管放大器电路，研究其放大特性和工作原理，并通过实际测量及计算，确定合适的工作参数，实现最佳的放大效果。
二、实验原理共射极单管放大器由晶体管、负载电阻、输入电阻、偏置电阻和耦合电容等组成。
输入信号经耦合电容C1传递到基极，与偏置电阻R1和R2形成偏置电压，控制晶体管的工作状态。
负载电阻RL连接于集电极，输出信号从集电极提取。
三、实验步骤2.给定直流电源VCC和VE，通过调节R1和R2，使得基极电压为合适的偏置电压。
3.连接信号发生器，设置正确的输入信号频率和信号幅度。
4.连接示波器，分别测量输入和输出信号波形，并记录幅度。
5.逐步调节负载电阻RL，测量不同负载情况下的输出信号波形和幅度。
6.分析实验数据，计算放大倍数。
四、实验结果3. 放大倍数：利用实验数据计算放大倍数Av=Vout/Vin。
五、讨论与总结通过实验搭建晶体管共射极单管放大器电路，并测量了输入输出特性曲线。
根据实验结果，我们可以得出以下结论：1.在合适的工作点和偏置电压下，共射极单管放大器可以实现较大的放大倍数。
当输出信号达到晶体管的饱和区时，放大倍数会有所下降。
2.负载电阻的选择对放大倍数和线性放大效果有较大影响。
较大的负载电阻可以得到较大的放大倍数，但也会降低线性放大效果。
3.输入特性曲线的斜率代表输入电阻，输出特性曲线的斜率代表输出电阻，可以通过斜率计算电阻值。
晶体管共射极单管放大电路实验报告
实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CC B R R U R +⨯ 图2—1 共射极单管放大器实验电路图I E ＝EBE B R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表2—1中。
表2—1B2结果记入表2—1中。
5）根据实验结果可用：I C ≈I E ＝EE R U 或I C ＝C C CC R U U - U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。
1）检查线路无误后，接通电源。
从信号发生器输出一个频率为1KHz 、幅值为10mv （用毫伏表测量u i ）的正弦信号加入到放大器输入端。
晶体管共射极单管放大器 实验报告
实验二 晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。
在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1B U R R R U +≈CE BEB E I R U U I ≈+-≈1F RU CE ＝U CC －I C （R C ＋R E +R F1）电压放大倍数1)1(F R // β++-=be LC V r R R βA输入电阻R i ＝R B1 // R B2 // [ r be +(1+β)R F1 ]输出电阻R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量图2－1 共射极单管放大器实验电路和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
晶体管共射极单管放大器实验报告10页
晶体管共射极单管放大器实验报告10页一、实验原理晶体管（英文全称为：transis）是一种双极型器件，它使用电压控制流的方式来控制电路，是一种高低电平的转换器，其中N-MOS具有负偏移电流输出，P-MOS有正偏移电流输出。
而晶体管共射极单管放大器（CE amplifier）是利用晶体管放大输入信号，并且输出放大后的信号，它具有以下几个特点：1.具有高增益：某些应用时，可以获得高达1000倍的增益。
2.具有良好的抗杂散比：它的抗杂散比比其他放大器要好。
3.低成本：CE放大器成本低，是很多电路应用的实用设计。
二、实验准备实验准备包括晶体管共射极单管放大器原理、电路电子元件、实验接线、虚拟示波器、实验电源等：1.晶体管共射极单管放大器原理：晶体管共射极单管放大器是利用晶体管的共射极特性，以电容或非线性电路连接晶体管的共射极，把输入信号放大。
2.电路电子元件：该实验采用的电子元件有晶体管、电阻、电容、变压器等，详见实验设置部分提供的原理图。
3.实验接线：实验接线由晶体管的共射极连接电路的共射极部分，将电路中晶体管的此极和源极和源之间、此极与集电极之间等处可接电容等电子元件。
4.虚拟示波器：实验采用数字示波器，用于监测放大器输出脉冲电平变化，以及便于测量电路中其他因素对放大器性能的影响。
5.实验电源：实验主要是检测晶体管共射极单管放大器的增益、抗扰度、抗噪声度等指标，因此电源的选用是非常重要的，实验中，采用的是稳定的可调电源。
三、实验设置1.确定实验电路：实验电路如下图所示，该回路是一个简单的电路，主要是输入端只有一个电压信号，将输入信号放大传输到输出端，从而得到放大后的信号。
2.确定晶体管型号：实验采用的晶体管型号为：MJE15031。
3.确定实验电路的元件参数：该实验电路中的电容为：C1，用于共射极的电容值为：560uF；用于分压电阻的电阻值为： 10kΩ和4.7kΩ；电源电压为： 12V 。
四、实验结果1.检查输出电压：实验准备完毕后，量出输出端的脉冲电平，结果为7V，较预期值（12V）稍有偏差，约为10%，说明实验设置有较小的偏差。
晶体管共射极单管放大电路的实验报告
晶体管共射极单管放大电路的实验报告实验名称：晶体管共射极单管放大电路实验报告一、实验目的：1.了解晶体管共射极单管放大电路的基本原理和工作特性；2.学会使用实验仪器测量晶体管共射极单管放大电路的电压放大倍数和频率响应特性；3.分析晶体管共射极单管放大电路的放大性能和实际应用。
二、实验器材和仪器：1. BenchVue软件及相应的计算机；2.直流电源；3.双踪示波器及相应探头；4.功率放大三极管型号：2N3904；5.电阻、电容等电子元器件；6.实验电路板和连接线。
三、实验过程及结果：1.实验电路搭建：根据实验原理，搭建晶体管共射极单管放大电路，连接电源和示波器等仪器，并通过BenchVue软件实现电路参数采集和分析。
2.测试电路的静电工作点：先断开输入信号源，调节控制电位器使电路的电流、电压等参数处于恰当的工作范围，并记录此时的电压和电流值。
3.测试电路的电压放大倍数：连接输入信号源，输入一个特定频率和特定电压的正弦信号，并通过示波器观察输入信号和输出信号的波形。
利用示波器测量并记录输入信号和输出信号的幅度值，计算电压放大倍数。
4.测试电路的频率响应特性：通过BenchVue软件实现交流扫频实验，从低频到高频扫频，并观察输出电压的响应。
测量并记录不同频率下的输出电压值，并绘制频率特性曲线。
5.数据处理和分析：根据实验数据计算电压放大倍数和频率响应特性，并进行相关的数据处理和分析。
四、结果分析：根据实验数据和计算结果，对晶体管共射极单管放大电路的放大性能进行分析和比较。
可以比较不同频率下的输出电压值、电压放大倍数，并分析电路的频率响应特性。
五、实验总结：通过此次实验，我们对晶体管共射极单管放大电路的工作原理和特性有了更深入的了解。
我们学会了如何使用实验仪器测量电路的电压放大倍数和频率响应特性，并对实际应用进行了分析。
此实验对于加深我们对电子电路放大器的认识和理解具有重要意义。
六、存在问题及改进措施：在进行实验过程中，可能会遇到电路连接错误、仪器操作不当等问题。
晶体管共射极单管放大电路实验报告
广州大学学生实验报告
图1
在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B（R B1、R B2）都会引起静态工作点的变化，如图
的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图3. 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点，所以测量R两端电压 U R时必须分别测出
U R值。
的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与
应将静态工作点调在交流负载线的中点。
为此在放大器
，用示波器观察
）时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O（有
理论值中,；而在实际放大倍数中，序号。
晶体管共射极单管放大电路实验报告
试验 【2 】二 晶体管共射极单管放大器一.试验目标1．学会放大器静态工作点的调式办法和测量办法.2．控制放大器电压放大倍数的测试办法及放大器参数对放大倍数的影响. 3．熟习常用电子仪器及模仿电路试验装备的应用.二.试验道理图2—1为电阻分压式工作点稳固单管放大器试验电路图.偏置电阻R B1.R B2构成分压电路,并在发射极中接有电阻R E ,以稳固放大器的静态工作点.当在放大器的输入端参加输入旌旗灯号后,在放大器的输出端便可得到一个与输入旌旗灯号相位相反.幅值被放大了的输出旌旗灯号,从而实现了电压放大.三.试验装备1、 旌旗灯号产生器2、 双踪示波器3、 交换毫伏表4、 模仿电路试验箱5、 万用表四.试验内容1．测量静态工作点试验电路如图2—1所示,它的静态工作点估算办法为：U B ≈211B B CCB R R U R +⨯图2—1 共射极单管放大器试验电路图I E＝E BEB R UU≈IcU CE = U CC－I C（R C＋R E）试验中测量放大器的静态工作点,应在输入旌旗灯号为零的情形下进行.1）没通电前,将放大器输入端与地端短接,接好电源线（留意12V电源地位）.2）检讨接线无误后,接通电源.3）用万用表的直流10V挡测量U E = 2V阁下,假如误差太大可调节静态工作点（电位器RP）.然后测量U B.U C,记入表2—1中.表2—1测量值计算值U B （V）U E（V）U C（V）R B2（KΩ）U BE（V）U CE（V）I C（mA）2.6 2 7.2 60 0.6 5.2 24）关掉落电源,断开开关S,用万用表的欧姆挡（1×1K ）测量R B2.将所有测量成果记入表2—1中. 5）依据试验成果可用：I C ≈I E ＝EER U 或I C ＝C C CC R U UU BE ＝U B －U E U CE ＝U C －U E盘算出放大器的静态工作点. 2．测量电压放大倍数各仪器与放大器之间的衔接图关掉落电源,各电子仪器可按上图衔接,为防止干扰,各仪器的公共端必须连在一路后接在公共接地端上.1）检讨线路无误后,接通电源.从旌旗灯号产生器输出一个频率为1KHz.幅值为10mv （用毫伏表测量u i ）的正弦旌旗灯号参加到放大器输入端. 2）用示波器不雅察放大器输出电压的波形,在波形不掉真的前提下用交换毫伏表测量下表中三种情形下的输出电压值,记入表中.表2—23）用双踪示波器不雅察输入和输出波形的相位关系,并描写它们的波形. *4．测量输入电阻和输出电阻 依据界说：输入电阻 S i S ii i i R u u u I u R -==输出电阻 L LO R u u R ）（10-=表2—3置R C =2.4K Ω,R L =2.4K Ω,I C =2.0mA,输入f =1KHz,u i =10mV 的正弦旌旗灯号,在输出电压波形不是真的情形下,用交换毫伏表测出u S .u i 和u L 记入表2—3中.断开负载电阻R L ,保持u S 不变,测量输出电压u 0,记入表2—3中.五.试验报告1．列表整顿试验成果,把实测的静态工作点与理论值进行比较.剖析.答：实测的静态工作点与理论值根本一致, 实测U BE ＝U B －U E ＝0.6V ,而理论为0.7V,产生误差的原因可能是U B .U E 的值接近,这种接近的两个量相减的间接测量,则合成相对误差就比较大了.2．剖析静态工作点对放大器机能的影响.答：静态工作点是否适合,对放大器的机能和输出波形都有很大影响.如工作点偏高,放大器在参加交换旌旗灯号今后易产生饱和掉真,此时u.的负半周将被削底;如工作点偏低则易产生截止,即u.的正半周被缩顶(一般截止掉真不如饱和掉真显著).这些情形都不相符不掉真放大的请求.所以在选定工作点今后还必须进行为态测试,即在放大器的输入端参加必定的ui,以检讨输出电压u.的大小和波形是否知足请求.如不知足,则应调节静态工作点的地位.3．如何测量R B2阻值？答：测量在线电阻时,要确认被测电路没有并联歧路并且被测电路所有电源已关断及所有电容已完整放电时,才可进行;是以本试验测量R B2时要将开关K断开.测量前先将开关转到电阻X1K档,然后把红.黑表笔短路,调剂“0Ω”调剂器,使指针指在0Ω地位上（万用表测量电阻时不同倍率档的零点不同,每换一档都应从新进行一次调零.）,再把红.黑表笔离开去测被测电阻的两头,即可测出被测电阻R B2的阻值.4．总结放大器的参数对电压放大倍数的影响及输入输出波形的相位若何.答：由表2—2的试验成果可知：在静态工作点雷同情形下① R L越大,A V越大;R L越小,A V越小;②R C越大,A V越大;R C越小,A V越小; A V与R L//R C成正比.试验知足be CL V r RR A //β-=公式.③输入u i与输出u o的波形相位相反.。
晶体管共射极单管放大电路实验报告
广州大学学生实验报告
图1
在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B（R B1、R B2）都会引起静态工作点的变化，如图
的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图3. 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点，所以测量R两端电压 U R时必须分别测出
U R值。
的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与
应将静态工作点调在交流负载线的中点。
为此在放大器
，用示波器观察
）时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O（有
理论值中,；而在实际放大倍数中，序号。
晶体管单管共射极放大器实验报告
晶体管单管共射极放大器实验报告实验报告，晶体管单管共射极放大器。
引言：晶体管单管共射极放大器是一种常见的电子放大器电路，广泛应用于电子设备中。
本实验旨在通过实际搭建电路并测量相关参数，探究共射极放大器的工作原理和特性。
实验目的：1. 理解晶体管共射极放大器的基本工作原理；2. 掌握搭建晶体管单管共射极放大器电路的方法；3. 测量并分析放大器的电压增益、频率响应、输入输出特性等参数。
实验步骤：1. 准备工作，根据电路图搭建晶体管单管共射极放大器电路，确保连接正确无误。
2. 测试电压增益，将输入信号接入放大器的输入端，通过示波器测量输入信号和输出信号的幅值，计算电压增益。
3. 测试频率响应，在输入端输入不同频率的信号，测量输出信号的幅值，绘制频率响应曲线。
4. 测试输入输出特性，改变输入信号的幅值，测量输出信号的幅值，绘制输入输出特性曲线。
5. 记录实验数据并进行分析。
实验结果与讨论：1. 电压增益，根据测量数据计算得到的电压增益为X，说明了放大器对输入信号的放大程度。
2. 频率响应，绘制的频率响应曲线显示了放大器在不同频率下的放大能力，分析曲线的特点和变化趋势。
3. 输入输出特性，绘制的输入输出特性曲线显示了放大器的非线性特性，分析曲线的斜率、饱和区等参数。
实验结论：通过本实验，我们深入了解了晶体管单管共射极放大器的工作原理和特性。
实验结果表明，该放大器具有较高的电压增益和宽广的频率响应范围。
同时，通过分析输入输出特性曲线，我们可以了解到放大器的非线性特性和工作区域。
总结：晶体管单管共射极放大器作为一种常见的电子放大器电路，在电子设备中发挥着重要的作用。
本实验通过实际搭建电路并测量参数，全面探究了该放大器的工作原理和特性。
通过实验数据的分析，我们对放大器的电压增益、频率响应和输入输出特性有了更深入的理解。
参考文献：（列出实验所参考的相关文献）。
附录：（包含实验所用的电路图、测量数据记录表等）。
晶体管共射极单管放大器实验报告
晶体管共射极单管放大器实验报告一、实验目的。
本实验旨在通过搭建晶体管共射极单管放大器电路，了解其工作原理，掌握其基本特性，并通过实验验证其放大性能。
二、实验仪器与设备。
1. 电源，直流稳压电源。
2. 示波器，模拟示波器。
3. 元器件，晶体管、电阻、电容等。
三、实验原理。
晶体管共射极单管放大器是一种常用的放大电路，其工作原理是利用晶体管的放大特性，将输入信号放大到输出端。
在共射极放大器中，输入信号加在基极上，输出信号则从集电极上取出，而发射极则接地。
当输入信号加在基极时，晶体管将其放大并输出到集电极，实现信号放大的功能。
四、实验步骤。
1. 按照电路图搭建晶体管共射极单管放大器电路，并连接电源和示波器。
2. 调节示波器，观察输入信号和输出信号的波形，记录波形特点。
3. 调节输入信号的幅度，观察输出信号的变化，记录放大倍数。
4. 测量电路中各个元器件的参数，如电阻、电容等数值。
五、实验结果与分析。
经过实验观察和数据记录，我们得到了晶体管共射极单管放大器的输入输出波形，并计算出了其放大倍数。
通过分析波形特点和参数数值，我们可以得出结论，晶体管共射极单管放大器具有较好的放大性能，能够将输入信号有效放大，并输出到输出端。
六、实验总结。
本实验通过搭建晶体管共射极单管放大器电路，验证了其放大性能，并对其工作原理有了更深入的了解。
在实验过程中，我们也学习到了如何测量电路中元器件的参数，并且掌握了使用示波器观察波形的方法。
这些都对我们进一步学习电子电路理论和实践具有重要的意义。
七、实验注意事项。
1. 在搭建电路时，要注意元器件的连接方式和极性，确保电路连接正确。
2. 在调节示波器时，要小心操作，避免对示波器造成损坏。
3. 在测量元器件参数时，要选择合适的测量工具，并注意测量精度。
八、参考文献。
1. 《电子电路原理》，张三，XX出版社，2008年。
2. 《电子技术实验指导》，李四，XX出版社，2010年。
通过本次实验，我们对晶体管共射极单管放大器有了更深入的了解，掌握了其工作原理和基本特性。
实验三_晶体管共射级单管放大器实验报告
实验三_晶体管共射级单管放大器实验报告
本次实验主要操作是为了熟悉晶体管共射级单管放大器，实现其工作原理以及了解其特性，实验内容主要包括准备仪器、制作电路，测量放大器特性以及增益特性。
第一步，确认准备的仪器，准备的仪器主要有调制解调器、数字多用表、晶体管、电阻档位以及信号发生器，经过视检后通过。
第二步，搭建电路，在实验指导书的指导下接好电路，将所有的组件连接起来，并正确地连接电源，同时为每个电路元件作标识，以便之后的调试使用。
第三步，测量放大器特性，分别调整放大器各种参数，然后使用数字多用表来测量放大器的输出和输入，并记录所有测量结果。
最后，增益特性的测量，用信号源向放大器的输入输入不同强度的信号，然后使用数字多用表测量放大器的输出信号强度，以得出放大器增益特性曲线，对比与理论值。
通过完成上述操作，本次实验可以彻底了解晶体管共射级单管放大器，从而更好地实现实际应用。
晶体管共射极单管放大电路实验报告
晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的基本原理和电路组成。
2、学会使用电子仪器（如示波器、信号发生器、万用表等）测量和调试电路参数。
3、研究静态工作点对放大器性能的影响。
4、掌握放大器电压放大倍数、输入电阻和输出电阻的测量方法。
二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极偏置电阻、集电极负载电阻和耦合电容等组成。
输入信号通过耦合电容加到晶体管的基极，经过晶体管放大后，从集电极输出，再通过耦合电容输出到负载电阻上。
2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压。
合理设置静态工作点可以保证晶体管在信号放大过程中始终工作在放大区，避免出现截止失真和饱和失真。
静态工作点的计算主要通过基极电流、集电极电流和集射极电压等参数来确定。
3、放大器的性能指标（1）电压放大倍数：输出电压与输入电压的比值，反映了放大器对信号的放大能力。
（2）输入电阻：从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。
（3）输出电阻：从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。
三、实验仪器与设备1、示波器2、信号发生器3、万用表4、直流电源5、实验电路板6、电阻、电容、晶体管等元件四、实验内容与步骤1、实验电路的搭建按照实验电路图，在实验电路板上正确连接各个元件，注意晶体管的引脚极性和元件的参数选择。
2、静态工作点的测量与调整（1）接通直流电源，用万用表测量晶体管的基极电压、集电极电压和发射极电压，计算基极电流、集电极电流，从而确定静态工作点。
（2）若静态工作点不合适，通过调整基极偏置电阻的值来改变静态工作点，使其处于合适的范围。
3、输入信号的接入与输出信号的测量（1）将信号发生器产生的正弦波信号接入放大器的输入端，通过示波器观察输入信号和输出信号的波形。
（2）保持输入信号的幅度不变，改变输入信号的频率，观察输出信号的变化，记录输出信号不失真时的频率范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保持us不变，断开RL，测量输出电压uo，记入表2-6中。
四、实验数据整理与归纳
表2-1
测量值
计算值
UB/V
UE/V
UC/V
RB1KΩ/
UBE/V
UCE/V
IC/mA
63
20
表2-2
RC/KΩ
学生实验报告
院（系）名称
班别
姓名
专业名称
学号
1
实验课程名称
普通物理实验
实验项目名称
晶体管共射级单管放大器
实验时间
年月日
实验地点
实验成绩
指导老师签名
内容包含：实验目的、实验使用仪器与材料、实验步骤、实验数据整理与归纳（数据、图表、计算等）、实验结果与分析、实验心得
ቤተ መጻሕፍቲ ባይዱ一、实验目的
1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2.输入电压ui与输出电压uo的相位相反
六、实验心得
较为复杂的电路往往容易在操作中由于自身的失误而导致实验数据或现象偏差较大，有时也可能是电路本身或者仪器的问题。所以，做好充分的预习，学会排除电路故障，将有助于我们顺利完成实验。
置RCLi＝0V，调节RP，使ICCE值；再逐步加大输入信号，使输出电压u0足够大，但不失真。然后保持输入信号不变，分别增大和减小RP，使波形出现失真，绘出u0的波形，并测出失真情况下的IC和UCE值，并记入表2－4中。在每次测IC和UCE值时，都要将信号源的输出旋钮旋至零。
4、测量输入电阻和输出电阻
RL/KΩ
uo/mV
AV
观察记录一组uo和ui波形
∞
∞
表2-4
IC/mA
UCE/V
Uo波形
失真情况
管子工作状态
上部被截
截至
不失真
放大
下部被截
饱和
表2-6
uS/mV
ui/mV
Ri(KΩ)
UL/V
Uo/V
Ro(KΩ)
测量值
计算值
测量值
计算值
五、实验结果与分析
1.实验所得的测量值与计算值之间存在一定的误差，这是由于电路本身就会产生部分损耗等原因所造成
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验使用仪器与材料
EL教学实验箱、AS101E函数信号发生器、DS1062E-EDU双踪示波器、GB7676-98交流毫伏表
三、实验步骤
1.调试静态工作点
接通直流电源前，先将RP调至最大，函数信号发生器输出旋钮旋至零。接通＋12V电源、调节RP，使ICEB、UE和UC，用万用电表测量RB2值，并记入表2－1中。
2、测量电压放大倍数
在放大器输入端加入频率为1KHz的正弦信号us，调节函数信号发生器的输出旋钮使放大器输入电压ui10mV，同时用示波器观察放大器输出电压uo的波形，在波形不失真的条件下用交流毫伏表测量下述3种情况下的uo值，并用双踪示波器观察uo和ui的相位关系，并记入表2－2中。
3、观察静态工作点对输出波形失真的影响
