一、编制依据1.1《建筑施工扣件式钢管钢管架平台安全技术规范》（JGJ130-2001）。

1.2《建筑施工高处作业安全技术规范》（JGJ80-91）。

二、工程概况本工程位于西安市经开区，北邻凤城四路，西邻朱宏路，地下1层，地上最高为32层，建筑高度99.50m。

主体结构形式为钢筋混凝土剪力墙结构。

1-5#楼采光井要进行外墙施工，需在采光井内搭设钢管脚手架。

脚手架采用单立杆搭设，脚手架采取分段搭设并用16#钢丝绳进行卸载。

脚手架在外墙施工完毕后逐步拆除。

电梯井、采光井内脚手架施工方案

电梯井、采光井内脚手架施工方案在建筑施工中，电梯井和采光井内的脚手架施工是一个重要的环节，不仅关系到工程质量和安全，也是整个施工进度的关键。

为了保证施工的顺利进行，需要制定科学合理的施工方案，确保施工安全、高效。

1. 施工前准备在进行电梯井和采光井内脚手架施工前，首先要进行细致的施工准备工作。

主要包括以下几个方面：•现场勘测：对电梯井和采光井进行详细的勘测，了解井内结构、尺寸、高度等信息，为后续脚手架设计提供准确数据。

•材料准备：根据设计要求和施工计划，准备好所需的脚手架材料，确保质量合格。

•安全防护：制定安全施工方案，设立安全警示标识，确保施工人员的安全。

2. 脚手架设计根据电梯井和采光井的实际情况，设计适合的脚手架结构，保证施工的顺利进行。

脚手架设计应考虑以下因素：•承重能力：脚手架的承重能力要满足施工人员和材料的需求，确保安全使用。

•稳定性：脚手架的搭设应稳固可靠，避免因脚手架失稳而导致的安全事故。

•搭设方便：考虑到电梯井和采光井的狭窄空间，脚手架搭设应尽量简便，方便施工人员操作。

3. 施工过程3.1 搭设脚手架在确认脚手架设计方案后，施工人员可以根据设计要求搭设脚手架。

搭设过程中需注意以下事项：•确保脚手架的连接牢固，各个部位的支撑点和连接点要稳固可靠。

•脚手架的高度和位置要符合设计要求，能够满足施工需要。

•定期检查脚手架的稳定性，确保施工过程中不会出现安全隐患。

3.2 施工安全在脚手架搭设完成后，施工人员需严格遵守安全规定，确保施工过程中的安全。

具体包括：•佩戴必要的安全防护用具，如安全帽、安全带等。

•禁止在脚手架上乱扔物品，保持施工现场清洁整洁。

•注意脚手架的承重和使用限制，避免超载造成事故。

4. 施工结束施工完成后，需对脚手架进行拆除和清理。

拆除脚手架时应注意安全，严禁乱拆乱撤。

清理施工现场，做到无碍，确保井内环境整洁。

综上所述，电梯井、采光井内脚手架施工需要在施工前做好充分准备，设计合理的脚手架结构，严格按照规定的施工程序进行施工，确保安全、高效地完成施工任务。

采光井脚手架方案

天鸿·星悦国际小区12# 住宅楼工程防火分隔墙脚手架专项施工方案编制：审核：审批：二0 一六年五月一、工程简况1、本工程7#楼地上十八层，地下一层。

总建筑面积为7885.76m2，建筑高度54.80m; 8# 楼地上二十三层，地下二层。

总建筑面积为10428.66m2，建筑高度69.50m; 9# 楼地上二十三层，地下二层。

总建筑面积为14373.10m2，建筑高度69.50m; 10#楼地上十八层，地下一层。

总建筑面积为8389.55m2，建筑高度56.30m;2、本脚手架功能：采光井部位脚手架主要作为该部位的防火隔离墙的砌筑、抹灰施工的脚手架与防护架，也可作为外装饰施工的外墙抹灰、外墙保温、外墙饰面施工的脚手架与防护架。

二、脚手架方案设计1、本工程采光井为7# 楼I-12 轴、8# 楼I-12 轴、9#楼I-13、I-25 轴、10# 楼14 轴，防火隔离墙宽度为1000mm或1200mm。

2、针对本工程特点，结合设计图纸，采光井脚手架搭设思路如下：二层至七层顶竖向外防护架在二层砼板面铺设50mm 厚木板搭设双排脚手架，八层以上采用16#工字钢搭设支架，工字钢支架上搭设脚手架，脚手架高度不超过20米，因此工字钢从七层顶、八层楼面开始，脚手架高度第一次约为18.0 米，第二次工字钢支架从十二层顶、十三层楼面开始，脚手架高度也约为18.0米。

三、材料1、脚手架采用Φ48 壁厚3.5mm 的钢管，平挑（支）杆选用16 工字钢。

钢管、工字钢不得有严重锈蚀、弯曲、压扁或裂纹。

2、扣件需有出厂合格证，严禁使用脆裂、变形或滑丝的扣件。

规格型号必须与钢管相配。

3、安全网必须有厂家生产许可证、产品合格证和准用证。

4、外挑架一律使用同规格、同型号的钢管、扣件，不准混用。

5、脚手板采用 4 米长300*50松木板。

四、悬挑式脚手架计算在主体及外装饰过程中，八层以上外架采用16 号工字钢悬挑式（简支）脚手架，每步架按 1.8米计,挑架搭设高度 6 层 1.8×10=18m4.11、荷载1、立杆：2×0.124×18=4.46KN2、水平杆：1.5×2×10×0.124=3.72KN3、脚手板：0.35×3×0.65×1.5=1.024KN4、栏杆、挡脚板荷载：0.14×11×1.5=2.31KN5、安全网自重：10×18.7×1.5=0.28KN6、施工荷载：3×1×0.65×1.5=2.925KN荷载分配系数：γ=1.2 γ活=1.4恒N= （4.46+3.72+1.024+2.31+0.2）8×1.2+2.925×1.4=18.24KN4.22、工字钢应力验算内内内外外外 16 截面面积： An=21.95cm 2 16 截面模量： Wz=1.083KN/cm 2允许应力：σ=21.95×1.083=23.7KN ＞ 18.24KN 16#工字钢截面抗剪应力满足要求。

采光井脚手架专项方案

采光井脚手架专项方案一、编制依据1、《建筑施扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工安全检查评分标准》JGJ59-20113、《脚手架安全技术操作规程》4、《建筑施工扣件式钢管脚手架安全技术规范》5、《建筑施工计算手册》6、《建筑施工手册》7、《建筑结构荷载规范》8、本工程脚手架专项方案9、国家以及地方的有关法律、法规以及相关文件 10、施工图纸文件及施工组织设计二、工程概况1、主要工程内容工程名称 XX名苑项目(二期)工程地点建设单位设计单位监理单位施工单位2 总建筑面积 175854.41m结构形式框架—剪力墙结构各楼栋号地下层数地上层数建筑物高度楼 A23、A25、A26 3 31 97.6米栋A27 3 33 99.6米情况 A1、A2 、A3、表 A11、 A15、2 3 12.6米 A16 、A12、A17本工程由4栋高层、8栋联排别墅及其地下室组成，其中高层地下部分两层，架空层一层，地上部分31层或33层，标准层层高为3.15米，建筑物高度为97.6米或99.6米;别墅地下部分两层，地上部分三层，建筑物高度为12.6米。

地上部分均采用剪力墙结构体系，地下部分采用框架及无梁楼盖体系。

三、采光井搭设方案1、方案概况本工程共四栋高层，其中只有23#、25#、26#和27#楼有采光井且类型基本相同。

以23#楼为例本工程采光井脚手架分四段搭设，第一段采用落地式脚手架，标高为从地面,0.05m到5层板面(+12.6m)，脚手架最大高度为13.1m;第二段为悬挑脚手架，从五层+12.6m搭设到十五层44.1m，总高为31.5m;第三段为悬挑脚手架，从十五层44.1m到二十四层+72.45m，总高为28.35m;第四段为悬挑脚手架，从二十四层72.45m到屋面层97.6m，并高出屋面2m，总搭设高度为27.15m。

2、材料要求采光井采用的钢管、扣件、吊环、型钢固定件、连墙件、脚手板、安全网材料与外部脚手架材料相同详见本工程脚手架专项施工方案 3、脚手架设计尺寸选择根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中第6.1.1条规定结合工程采光井实际情况，23#采光井共一种类型，如下图:本工程的外部双排脚手架，脚手架的步距为h=1.8m,立杆纵距为L=1.5m，a立杆横距为L=0.9m，内立杆离外墙a=0.30m;小横杆在上，搭接在大横杆上的小b 横杆根数为 2 根;连墙点按两步三跨设置。

采光井施工方案

采光井施工方案1. 项目背景在建造高层建筑中，采光井是非常重要的设计要素之一。

采光井提供自然光线的进入，提高建筑内部的采光效果。

本文档将介绍采光井施工方案，包括施工材料、施工步骤和施工注意事项等内容。

2. 施工材料2.1 金属支架采光井的施工需要安装金属支架，支撑整个采光井的结构。

金属支架应选用高强度的材料，如钢铁或铝合金，以确保采光井的稳定性和安全性。

2.2 玻璃采光井的外墙应采用透明玻璃，以便自然光线能够透过玻璃进入建筑内部。

玻璃应选用高透光性的材料，如钢化玻璃或夹层玻璃，以提供良好的采光效果和安全性。

2.3 施工设备施工过程中需要使用一些特定的设备，如吊篮、脚手架和起重机等。

这些设备能够提高施工效率，并保证施工人员的安全。

3. 施工步骤3.1 定位和标定根据建筑设计图纸，确定采光井的位置和尺寸。

施工前需要对采光井进行标定，确保施工的准确性。

3.2 搭建金属支架在采光井的位置上，搭建金属支架。

支架的搭建应遵循设计要求和安全规范，确保支架的稳定性。

3.3 安装玻璃将选购的透明玻璃按照设计要求安装到金属支架上。

安装过程中要注意保护玻璃不被破碎或划伤。

3.4 完善细节对采光井进行整体检查，确保金属支架和玻璃安装的牢固性。

修整和清理采光井周围的工地，并进行最后的细节处理。

4. 施工注意事项4.1 安全措施施工过程中必须遵守安全操作规程，戴好安全帽、安全绳和防滑鞋等。

使用设备时要注意检查设备状态，确保其正常运行。

4.2 质量控制施工过程中应进行质量控制，确保金属支架的稳定性和玻璃的质量。

检查和测试所使用的材料，确保其符合规范要求。

4.3 施工计划制定详细的施工计划，包括施工时间表和工作安排等。

合理安排施工流程，确保工期的进度和质量的完成。

4.4 环境保护在施工过程中要注意环境保护，减少噪音和粉尘的产生。

合理使用施工材料，降低对环境的影响。

5. 总结采光井的施工是高层建筑建造过程中的重要环节。

通过本文档的介绍，我们了解了采光井施工的材料、步骤和注意事项。

采光井等位置处外脚手架搭设补充方案

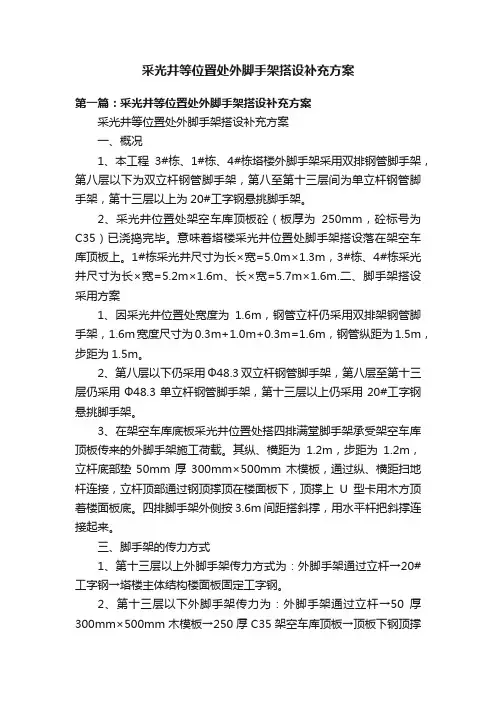

采光井等位置处外脚手架搭设补充方案第一篇：采光井等位置处外脚手架搭设补充方案采光井等位置处外脚手架搭设补充方案一、概况1、本工程3#栋、1#栋、4#栋塔楼外脚手架采用双排钢管脚手架，第八层以下为双立杆钢管脚手架，第八至第十三层间为单立杆钢管脚手架，第十三层以上为20#工字钢悬挑脚手架。

2、采光井位置处架空车库顶板砼（板厚为250mm，砼标号为C35）已浇捣完毕。

意味着塔楼采光井位置处脚手架搭设落在架空车库顶板上。

1#栋采光井尺寸为长×宽=5.0m×1.3m，3#栋、4#栋采光井尺寸为长×宽=5.2m×1.6m、长×宽=5.7m×1.6m.二、脚手架搭设采用方案1、因采光井位置处宽度为1.6m，钢管立杆仍采用双排架钢管脚手架，1.6m宽度尺寸为0.3m+1.0m+0.3m=1.6m，钢管纵距为1.5m，步距为1.5m。

2、第八层以下仍采用Ф48.3双立杆钢管脚手架，第八层至第十三层仍采用Ф48.3单立杆钢管脚手架，第十三层以上仍采用20#工字钢悬挑脚手架。

3、在架空车库底板采光井位置处搭四排满堂脚手架承受架空车库顶板传来的外脚手架施工荷载。

其纵、横距为1.2m，步距为1.2m，立杆底部垫50mm厚300mm×500mm木模板，通过纵、横距扫地杆连接，立杆顶部通过钢顶撑顶在楼面板下，顶撑上U型卡用木方顶着楼面板底。

四排脚手架外侧按3.6m间距搭斜撑，用水平杆把斜撑连接起来。

三、脚手架的传力方式1、第十三层以上外脚手架传力方式为：外脚手架通过立杆→20#工字钢→塔楼主体结构楼面板固定工字钢。

2、第十三层以下外脚手架传力为：外脚手架通过立杆→50厚300mm×500mm木模板→250厚C35架空车库顶板→顶板下钢顶撑→四排满堂钢管脚手架→50厚300mm×500mm木模板→架空车库底板砼（厚度为180mm，C35）。

采光井脚手架专项施工方案

采光井脚手架专项施工方案采光井是建筑物中用于采光和通风的设施，通常位于建筑物中心位置，周围被围墙或楼层包围。

为了实施采光井的施工，需要使用脚手架来搭设，并采取一系列的安全、稳固的措施。

以下是采光井脚手架专项施工方案，具体如下：1.施工准备1.1施工前必须做好防止高空坠落事故的预防工作，检查现场是否符合施工条件，如无符合条件的场地，必须进行必要的准备工作。

1.2检查和维修脚手架材料，确保其符合抗压、抗弯、抗拉等要求，无损伤或裂纹。

1.3安全员和施工人员必须配备必要的个人防护装备，如头盔、安全带、安全鞋等。

2.脚手架搭设2.1根据采光井的形状和尺寸，选择适合的脚手架搭设方案。

根据要求，采用门式脚手架或承插式脚手架。

2.2根据设计要求，确定脚手架的承重能力，确保脚手架能够安全承载施工人员和材料的重量。

2.3搭设脚手架时，必须保证结构稳定，并设置稳固的支撑和固定措施，以防止脚手架倒塌或移动。

3.安全措施3.1在脚手架上设置通道栏杆和安全门，以保证施工人员的安全。

3.2定期对脚手架进行检查和维修，确保其稳固可靠。

3.3脚手架使用时，施工人员必须佩戴安全带，并正确使用，保持连接到结构的安全绳索。

3.4脚手架上不得堆放过多材料和设备，以免引起失衡和倒塌。

4.施工过程4.1在施工过程中，施工人员必须按照有关要求和程序进行操作，不得随意更改或破坏脚手架结构。

4.2施工人员必须在脚手架上工作，不得倚靠或站在脚手架外侧。

4.3施工人员必须时刻保持警惕，注意脚手架上的安全情况和周围环境的变化，如发现异常情况及时报告并采取相应措施。

5.施工结束5.1施工结束后，必须及时撤除脚手架，确保施工现场的安全和清洁。

5.2撤除脚手架时，必须按照相应的程序进行，确保施工人员和周围人员的安全。

以上是采光井脚手架专项施工方案的主要内容。

在实施施工过程中，必须严格按照方案执行，确保施工人员的安全和施工质量。

此外，还应根据具体情况和需要进行补充和调整，以确保脚手架的稳定性和安全性。

采光井悬挑架补充施工方案

九院小区三期采光井工字钢悬挑脚手架补充施工方案一、工程概况、编制依据：1、工程概况：九院小区三期1、2、3、4号楼采光井处均有框架梁,现需对采光井处搭设外架，随主楼悬挑脚手架一起进行搭设.一次悬挑脚手架高度不超过20m，每步悬挑梁间距不超过1.5m。

2、编制依据：1）九院小区三期工程施工设计及工字钢悬挑脚手架补充施工方案；2)钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；3）《建筑结构荷载规范》(GB 50009-2001）；4）《悬挑脚手架安全技术规程》J10885—2006；5）《悬挑脚手架施工规范》JGJ130—2011；6）《钢管脚手架扣件》（GB15831－2006）二、材料质量要求:所需钢管、扣件、脚手板、挡脚板、密目网、水平安全网、工字钢悬挑梁要求详见九院小区三期各楼号工字钢悬挑脚手架施工方案。

三、搭设方案及计算过程：1、搭设方法:在主楼结构板面上按要求预埋U型螺栓以保证安放固定工字钢，根据主楼距采光井出梁的距离选用长度合适的工字钢，将工字钢一端与主体结构板面上的U型螺栓进行固定，另一端安放在采光井外梁上.搭设尺寸为:脚手架立杆纵距为1.5m，内排脚手架距墙结构面≤400mm，里、外排脚手架之间的距离为800mm，纵向水平杆的间距≤1000mm。

搭设要求：采光井内部脚手架的搭设应随外部脚手架同时施工，同时搭设，详细的构造措施参见本工程脚手架专项施工方案。

一次悬挑脚手架高度不超过20m,型钢悬挑梁采用双轴对称截面的型钢，悬挑钢梁截面高度不小于160mm。

悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上，锚固型钢悬挑梁的U形钢筋拉环或锚固螺栓直径不小于16mm。

钢丝绳与建筑结构拉结的吊环使用HPB235级钢筋或固定于结构构件上,其直径不宜小于20mm,具体悬挑做法如下图所示：四、采光井脚手架计算(一）、参数信息采光井位置的脚手架各材料与外部脚手架相同，构造形式除立杆的纵横距减小外其它相同，故在本方案中将不再进行如下几个方面的验算:大小横杆验算、扣件抗滑移验算、立杆稳定性验算、基础承载力验算、连墙件验算，详细的验算见本工程脚手架专项施工方案.在此仅对采光井部位的型钢主梁进行验算。
