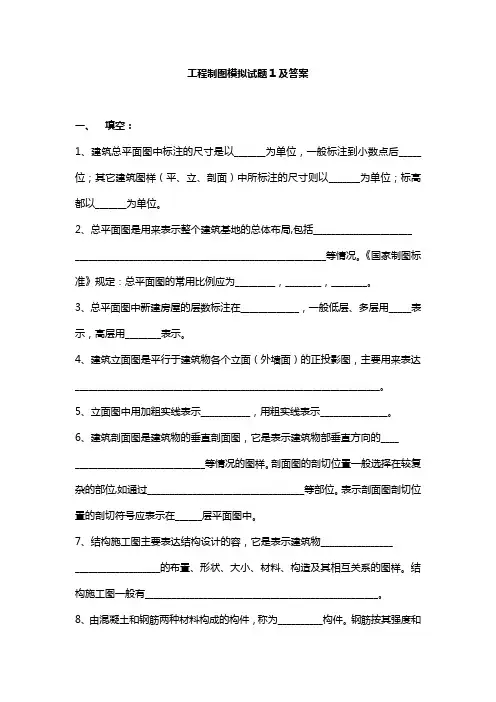

工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。
2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。
《国家制图标准》规定：总平面图的常用比例应为_________，________，________。
3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。
4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。
5、立面图中用加粗实线表示___________，用粗实线表示_______________。
6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物部垂直方向的_________________________________等情况的图样。
剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。
表示剖面图剖切位置的剖切符号应表示在______层平面图中。
7、结构施工图主要表达结构设计的容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有____________________________________________________。
8、由混凝土和钢筋两种材料构成的构件，称为__________构件。
工程制图与CAD模拟试卷2及答案

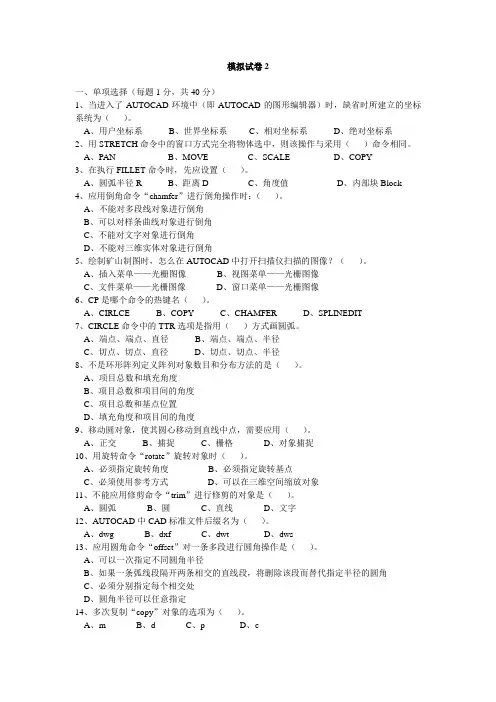

模拟试卷2一、单项选择（每题1分，共40分）1、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（）。
A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系2、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用（）命令相同。
A、PANB、MOVEC、SCALED、COPY3、在执行FILLET命令时，先应设置（）。
A、圆弧半径RB、距离DC、角度值D、内部块Block4、应用倒角命令“chamfer”进行倒角操作时：（）。
A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角5、绘制矿山制图时，怎么在AUTOCAD中打开扫描仪扫描的图像？（）。
A、插入菜单——光栅图像B、视图菜单——光栅图像C、文件菜单——光栅图像D、窗口菜单——光栅图像6、CP是哪个命令的热键名（）。
A、CIRLCEB、COPYC、CHAMFERD、SPLINEDIT7、CIRCLE命令中的TTR选项是指用（）方式画圆弧。
A、端点、端点、直径B、端点、端点、半径C、切点、切点、直径D、切点、切点、半径8、不是环形阵列定义阵列对象数目和分布方法的是（）。
A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度9、移动圆对象，使其圆心移动到直线中点，需要应用（）。
A、正交B、捕捉C、栅格D、对象捕捉10、用旋转命令“rotate”旋转对象时（）。
A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象11、不能应用修剪命令“trim”进行修剪的对象是（）。
A、圆弧B、圆C、直线D、文字12、AUTOCAD中CAD标准文件后缀名为（）。
A、dwgB、dxfC、dwtD、dws13、应用圆角命令“offset”对一条多段进行圆角操作是（）。
A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定14、多次复制“copy”对象的选项为（）。
(word完整版)工程制图复习题(含答案)汇总,推荐文档
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，表示物体内部结构的视图是（）。
A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准零件的尺寸标注应采用（）。
A. 基本尺寸B. 极限尺寸C. 参考尺寸D. 附加尺寸答案：B3. 在工程制图中，尺寸线的长度应（）。
A. 尽可能长B. 尽可能短C. 与物体大小无关D. 与物体大小成正比答案：B4. 工程制图中，表示物体对称中心的线是（）。
A. 中心线B. 轴线C. 对称线D. 平行线5. 工程制图中，表示物体倾斜程度的线是（）。
A. 倾斜线B. 斜线C. 斜率线D. 倾斜度线答案：D6. 工程制图中，表示物体厚度的线是（）。
A. 粗实线B. 细实线C. 虚线D. 点划线答案：B7. 在工程制图中，表示物体表面粗糙度的符号是（）。
A. 箭头B. 三角形C. 圆圈D. 波浪线答案：D8. 工程制图中，表示物体孔径大小的符号是（）。
A. 圆圈B. 正方形C. 菱形D. 圆点答案：A9. 在工程制图中，表示物体焊接部分的线是（）。
B. 点划线C. 双点划线D. 波浪线答案：C10. 工程制图中，表示物体装配关系的线是（）。
A. 粗实线B. 细实线C. 虚线D. 点划线答案：C二、填空题（每题2分，共20分）1. 工程制图中，表示物体长度的单位通常是____。
答案：毫米2. 工程制图中，表示物体宽度的单位通常是____。
答案：毫米3. 工程制图中，表示物体高度的单位通常是____。
答案：毫米4. 工程制图中，表示物体深度的单位通常是____。
答案：毫米5. 工程制图中，表示物体直径的符号是____。
答案：φ6. 工程制图中，表示物体半径的符号是____。
答案：r7. 工程制图中，表示物体角度的单位通常是____。
答案：度8. 工程制图中，表示物体面积的单位通常是____。
答案：平方毫米9. 工程制图中，表示物体体积的单位通常是____。
工程制图模拟题
(模拟试题)工程制图模拟试题模拟试题一答卷须知：1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。
一、单选题(5分)１、在ＣＡＸＡ电子图板中，将一条直线画成虚线，需（）Ａ. 将虚线层切换为当前层后用直线命令画出直线Ｂ. 用直线命令画出一段后用拷贝命令画出其余线段Ｃ. 用直线命令画出一段后用阵列命令画出其余线段Ｄ. 用户自己定义好线型后才干画出２、在ＣＡＸＡ电子图板中，画两个圆的公切线的方法是（）Ａ. 采用直线命令中“切线／法线”选项画出Ｂ. 采用直线命令中“角度线”选项画出Ｃ. 采用直线命令中“两点线”选项，起始点、终点捕获切点画出Ｄ. 采用直线命令中“平行线”选项画出３、在ＣＡＸＡ电子图板中，绘制三视图所用的导航线用（）键实现打开／关闭切换。
Ａ. Ｆ６Ｂ. Ｆ７Ｃ.Ｆ１Ｄ.Ｆ２４、在ＣＡＸＡ电子图板尺寸标注的“基本标注”类型中，不能标注（）Ａ. 角度Ｂ. 线段长度Ｃ. 圆弧的直径Ｄ. 锥度５、有关ＣＡＸＡ电子图板的编辑命令的叙述，下面哪一句是错误的（）Ａ. 裁剪命令分为“快速裁剪”和“拾取边界裁剪”两种方式Ｂ. 过渡命令中拾取元素时位置不同其结果也许不同Ｃ. 采用平移命令可以拷贝实体Ｄ. 删除命令删除的实体是不能恢复的二、填空题(7分)１. 常驻菜单的“Ｒ”按钮的作用是____________。
２. 执行剖面线命令时其边界必须是封闭的，对或错？______３. 画圆的立即菜单中第一项涉及_________、两点、_________、两点_半径等四种画图方式。
４. 把两平行线之间的距离标注为“φ10”需将立即菜单中的“长度”选项切换为__________。
５. 机械制图国家标准中，基本图幅共有_______种，其中一张Ａ０图纸可裁成_______张Ａ３图纸。
三、已知主、左视图，补画俯视图。
(12分)四、已知主、俯视图，补画左视图。
（12分）五、根据已知的主、俯视图, 画出左视图。
工程制图与CAD模拟试卷1及答案
模拟试卷1一、单项选择（每题 1 分，共40 分）1、AUTOCAD 的坐标体系，包括世界坐标和（）坐标系。
A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。
A、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。
A 、MOVEB 、ROTAE C、COPY D、MOCORO4、用LINE 命令画出一个矩形,该矩形中有（）图元实体。
A、1 个B、4个C、不一定D、5 个5、剪切物体需用（）命令。
A 、Trim B、Extend C、Stretch D 、Chamfer6、当使用LINE 命令封闭多边形时，最快的方法是（）。
A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW 回车7、AUTOCAD 中的图层数最多可设置为（）。
A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S, E，A）指的是哪种画圆弧方式（）。
A 、起点、圆心、终点B 、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID 命令后,希望所画的图元内部填充,必须设置（）。
A、FILL 为ONB、FILL 为OFFC、LTSCALED、COLOR10、OFFSET 命令前,必须先设置（）。
A、比例B、圆C、距离D、角度11、用缩放命令“ scale”缩放对象是：（）。
A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“ stretch”拉伸对象时，不能：（）。
A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“ lengrhen”修改开放曲线的长度时有很多选项，除了（）。
A 、增量B 、封闭C 、百分数D 、动态14、在AUTOCAD 中给一个对象指定颜色特性可以使用以下多种调色板,除了（）。
【2024版】工程制图试题及答案
5. 已知平面与V面的倾角为30°，正确的投影图为 。
（1） （2） （3） 6．图示断面的正确画法是（ ）。
（4）
7.判断下列各图是否表示平面。 8．正确的左视图是（ ）。
三、点线面题：（48分）
1
10 – 4
2 已知三角形ABC的AC边是侧垂线，完成三角形的水
平投影。
X
a
c
b
3、
6.同一机件如采用不同的比例画出图样，则其图形大小___
___（相同，不同），但图上所标注的尺寸数值是___ ___
（一样的，不一样的）。
7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半
圆注_____尺寸。
p q
p q
p q
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
线段AB
线
线段BC
线
线段CD
线
平面P
面
平面Q
面
平面R
面
二、判断与选择题：(24分） 1.已知一立体的轴测图，按箭头所指的方向的视图是 。
2．已知物体的主俯视图，正确的左视图是（ ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ ）
4．已知主视图和俯视图，正确的左视图是（ ）。 (A) (B) (C) (D)
建筑工程制图试题
一、填空题 (28分)
1．投影法分
和
两大类。
2．在点的三面投影图中，aax反映点A到
反映点A到
面的距离。
面的距离，a’az
3．绘制机械图样时采用的比例，为 机件要素的线性
尺寸与 机件相应要素的线性之比。
4．正垂面上的圆在V面上的投影为
工程制图模拟考试
一、单选题1.台体需要标注的尺寸是( )A、两个底面形状尺寸和两底面间的距离B、所有线段的定形尺寸C、一个底面形状尺寸和两底面间的距离D、底面形状尺寸答案： A2.三个视图均为圆的基本体是( )A、圆B、圆柱C、圆锥D、圆球答案： D3.在画斜二测圆的投影时所采用的方法是（）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法答案： D4.汉字的高度应不小于（）A、2.5mmB、1.8mmC、3.5mmD、1.5mm答案： C5.点A（0，0，10），则其（）面的投影在原点。
A、HB、VC、WD、都不正确答案： A6.一两个视图为圆的形体是( )A、直棱柱B、圆柱C、组合柱D、前三者答案： BA、斜投影法B、中心投影法C、平行投影法D、正投影法答案： C8.在钢筋混凝土构件详图中，构件轮廓应画成( )A、点画线B、细实线C、中实线D、粗实线答案： D9.轴线垂直H面圆柱的正向轮廓素线在左视图中的投影位置( )A、在左边铅垂线上B、在右边铅垂线上C、在轴线上D、在上下水平线上答案： B10.在体表面取点，首先应( )。
A、判定点所在面的位置B、作出辅助直线C、作出辅助圆线D、直接求答案： A11.画侧平面圆的正等测图应选用的轴测轴是( )A、X、Y轴B、X、Z轴C、Y、Z轴D、任意两轴答案： C12.在圆锥面上取点( )。
A、都要用辅助圆法求B、都要用辅助直线法求C、都必须作辅助线求D、在轮廓素线上时可直接求答案： B13.斜二测图的轴向伸缩系数是( )A、p=q=r=1B、p=q=r=0.82C、p=r=1，q=0.5答案： C14.以下不是制图工具的是（）A、图板B、丁字尺C、三角板D、圆规答案： A15.在用曲线板描绘曲线的时候每描绘一段应不少于（）个点。
A、5B、6C、4D、3答案： C16.截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（）A、圆B、直线C、双曲线D、椭圆答案： D17.通过锥顶和底平面截切四棱锥，截交线的空间形状为( )A、五边形B、底面类似形C、三角形D、四边形答案： C18.正面斜二测Y轴的轴向变形系数为（）A、1B、0.5C、0.94D、0.82答案： B19.当截平面倾斜于圆锥的轴线与素线都相交时，产生的截交线为（）。
工程制图模拟考试题和答案
工程制图模拟试卷说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量.并不说明本模拟试卷的题目里的内容一定会是真正的考核题。
切记。
一、单项选择题（每小题2分.共24分）1.已知主、左视图.正确的俯视图是( )。
2.已知圆锥被切割后的主、俯视图.正确的左视图是( )。
3.已知主、俯视图.正确的左视图是( )。
5.已知主、俯视图.正确的左视图是( )。
6.已知主、俯视图.正确的左视图是( )。
7.已知主、俯视图.正确的左视图是( )。
9.已知主、俯视图.正确的左视图是( )。
10.已知主、俯视图.正确的左视图是( )。
11．画法正确的A-A断面图是( )。
12．表示正确的螺纹俯视图是( )。
二、填空题。
（每空1分.共26分）1．阅读下列零件图.并回答下列问题。
（每空1分.本题共13分）（1）表达此零件的视图共有4个.根据所采用的表达方法这四个视图的分别为图. 图. 图. 图。
（2）图中机件开螺纹孔的地方有处.机件底座共开个光孔.其中Φ10的小孔个。
（3）零件上要求最高的表面粗糙度为 .最低的表面粗糙度为 . 底面的表面粗糙度为。
（4）ф18H9中的基本尺寸是 .H9是孔的公差带代号.上偏差是(>0.=0.<0) .下偏差是(>0.=0.<0) 。
2、参看教材P438-439图15-11管路布置图示例.看懂此图回答问题（本题每空1分.共13分）（1）本图列出编号的管道有种.管道的规格有种。
控制点有个.就地安装的控制点有个。
（2）在A-A立面图中.连接设备V1002和设备V1001的管道是一根还没有标注的管道.该管道的标注可从平面图对应的管道读出.其管道编号及规格为.该接管有个90º弯管.管子的水平段安装标高约为米.管子总长约米.该管道接上个阀门.阀门的手轮方位指向方。
（3）设备V1003的下方管道的编号及规格为 .该接管有个90º弯管.管子总长约米。
三、已知A、B、C、D点及其连线均在圆锥截切体面上.求：（1）该截切体的左视图。
工程制图模拟试题及答案
工程制图模拟试卷说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。
切记。
一、单项选择题（每小题2分，共24分）1.已知主、左视图，正确的俯视图是( )。
2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。
3.已知主、俯视图，正确的左视图是( )。
4.。
5.6.7.8.。
9.10.已知主、俯视图，正确的左视图是( )。
11．画法正确的A-A断面图是( )。
12．表示正确的螺纹俯视图是( )。
二、填空题。
（每空1分，共26分）1．阅读下列零件图，并回答下列问题。
（每空1分，本题共13分）（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为图，图，图，图。
（2）图中机件开螺纹孔的地方有处，机件底座共开个光孔，其中Φ10的小孔个。
（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为，底面的表面粗糙度为。
（4）ф18H9中的基本尺寸是，H9是孔的公差带代号，上偏差是(>0，=0，<0)，下偏差是(>0，=0，<0)。
2、参看教材P438-439图15-11管路布置图示例，看懂此图回答问题（本题每空1分，共13分）（1）本图列出编号的管道有种，管道的规格有种。
控制点有个，就地安装的控制点有个。
（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为局部剖的主视图， A-A 剖视图，B-B剖视图， D向视图。
（2）图中机件开螺纹孔的地方有 2 处，机件底座共开 5 个光孔，其中Φ10小孔 4 个。
（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为。
底面的表面粗糙度为。
（4）ф18H9中的基本尺寸是ф18 ，H9是孔的公差带代号，上偏差是(>0，=0，<0)>0，下偏差是(>0，=0，<0)=0。
2、附图有一张管路布置图（局部，华东版P438图15-11），看懂此图回答问题（本题13分）（1）本图列出编号的管道有 15 种，管道的规格有 6 种。
工程制图考试题及答案
工程制图考试题及答案第一题：绘图基础知识1. 工程制图的定义是什么？答案：工程制图是一种利用图形和标记来表达和传达工程设计意图的技术。
2. 请列举三种常用的工程制图符号及其含义。
答案：（1）直线：表示实体的轮廓线或直线段。
（2）圆：表示实体的柱面面或孔洞。
（3）箭头：表示方向。
第二题：投影法1. 请简述什么是投影法？答案：投影法是一种通过将三维物体上的点投影到二维平面上，来表达物体形状、尺寸和位置关系的方法。
2. 投影法中常用的投影有哪两种？答案：（1）正交投影：通过平行于坐标轴的视线投影来表达物体形状和尺寸关系。
（2）透视投影：通过需要观察点与物体的相对位置关系，以透视形式表达物体形状和尺寸关系。
第三题：视图的选择与创建1. 当制图尺寸较大时，为了节省纸张，常常使用什么样的视图展示方式？答案：常常使用缩比视图展示方式，将大尺寸物体按比例减小展示。
2. 创建视图时，需要满足哪些要求？答案：（1）视图要清晰、准确地表达物体形状、尺寸和位置关系。
（2）视图要用直线、圆弧和曲线等几何图形精确勾画，标注要规范、准确。
第四题：尺寸标注与公差1. 请简述什么是尺寸标注？答案：尺寸标注是将视图中各个尺寸用标准的符号和文字标注出来，以便于读图者进行尺寸测量和判读。
2. 公差是什么？为什么需要使用公差？答案：公差是指一组尺寸之间允许的差距范围。
使用公差是为了保证产品在制造和装配过程中的可控范围内，达到所需功能和性能要求。
第五题：工程制图的规范1. 在绘制工程制图时，有哪些常用的规范需要遵循？答案：（1）图纸尺寸规范：按照标准尺寸选择合适的图纸，保证绘图的清晰度和可读性。
（2）线条规范：采用标准的线条种类和线宽，区分不同的实体和辅助图形。
（3）标注规范：采用规定的标注文字和符号，确保标注的准确性和一致性。
2. 工程制图的规范遵循的目的是什么？答案：工程制图的规范遵循的目的是为了确保工程图纸能够准确、清晰地表达设计意图，方便读图者理解和使用。
工程制图模拟题及参考答案
《工程制图》作图须知：1、用铅笔和画图工具。
2、作图辅助线保留，结果图线加粗。
一、选择题（每空4分，共12分）1、直线AB和直线CD相对位置是（）。
（A）平行（B）交叉（C）垂直相交（D）垂直交叉2、两平面的相对位置是（）。
（A）平行（B）相交（C）不确定3、平面ABC和直线DE的相对位置（）。
（A）相交（B）平行（C）不确定（1）（2）（3）二、如图，画出后视图及A、C向视图。
（15分）三、如图，画出开缺口棱柱的水平投影和侧面投影。
（共15分）四、如图，由两视图补第三视图。
（共13分）总分题号一二三四五六七题分12 15 15 13 15 15 15 阅卷人得分五、如图，作图示物体的正等测图（15分）六、作出下面物体的1-1、2-2、3-3断面图。
（15分）。
七、按1:10在图中量取大小，标注出形体的尺寸。
（15分）工程制图答案一、选择题（每空4分，共12分）1、直线AB和直线CD相对位置是：（D）（A）平行（B）交叉（C）垂直相交（D）垂直交叉2、两平面的相对位置是：（A）（A）平行（B）相交（C）不确定3、平面ABC和直线DE的相对位置：（）（A）相交（B）平行（C）不确定（1）（2）（3）二、如图，画出后视图及A、C向视图。
（12分）三、如图，画出开缺口棱柱的水平投影和侧面投影。
（共12分）四、如图，由两视图补第三视图。
（共10分）五、如图，作图示物体的正等测图（15分）六、作出下面物体的1-1、2-2、3-3断面图。
（12分）。
七、按1:10在图中量取大小，标注出形体的尺寸。
（12分）八、如图按照1：200，完成各交线与示坡线。
（15分）。
工程制图基础习题集与答案Word版
1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
第2章投影基础2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。
2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
2-10 根据已知条件，完成线段AB的投影。
（1）AB的实长为25毫米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图模拟试卷
说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。
切记。
一、单项选择题（每小题2分，共24分）
1.已知主、左视图，正确的俯视图是( )。
2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。
3.已知主、俯视图，正确的左视图是( )。
5.已知主、俯视图，正确的左视图是( )。
6.已知主、俯视图，正确的左视图是( )。
7.已知主、俯视图，正确的左视图是( )。
9.已知主、俯视图，正确的左视图是( )。
10.已知主、俯视图，正确的左视图是( )。
11．画法正确的A-A断面图是( )。
12．表示正确的螺纹俯视图是( )。
二、填空题。
（每空1分，共26分）
1．阅读下列零件图，并回答下列问题。
（每空1分，本题共13分）
（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为图，图，图，图。
（2）图中机件开螺纹孔的地方有处，机件底座共开个光孔，其中Φ10的小孔个。
（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为，底面的表面粗糙度为。
（4）ф18H9中的基本尺寸是，H9是孔的公差带代号，上偏差是(>0，=0，<0)，下偏差是(>0，=0，<0)。
2、参看教材P438-439图15-11管路布置图示例，看懂此图回答问题（本题每空1分，共13分）
（1）本图列出编号的管道有种，管道的规格有种。
控制点有个，就地安装的控制点有个。
（2）在A-A立面图中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其管道编号及规格为，该接管有个90º弯管，管子的水平段安装标高约为米，管子总长约米，该管道接上个阀门，阀门的手轮方位指向方。
（3）设备V1003的下方管道的编号及规格为，该接管有个90º弯管，管子总长约米。
三、已知A、B、C、D点及其连线均在圆锥截切体面上，求：
（1）该截切体的左视图。
（2分）
（2）A、B、C、D点其连线在左、俯视图上投影。
（9分）
四、补全视图中所缺的图线（9分）。
五、补画主视图，并正确地标注该组合体的尺寸（尺寸大小在图上量取）（17分）。
六、下图是机件的立体图及其普通三视图。
显然只用普通三视图表达方案不是简练清晰的表达方案。
请按照完整、清晰的原则，重新绘出该机件简练的、适当的优化表达方案（13分，本题优化表达方案必须画图解答，仅用文字说明无效）。
工程制图模拟试卷参考答案
一、单项选择题（每小题2分，共24分）
1C 2B 3B 4C 5A 6B 7C 8D 9D 10D 11C 12D
二、填空题。
（每空1分，共26分）
1．看懂下列零件图，回答下列问题。
（本题每空1分，共13分）
（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为局部剖的主视图，A-A 剖视图，B-B剖视图，D向视图。
（2）图中机件开螺纹孔的地方有 2 处，机件底座共开 5 个光孔，其中Φ10小孔 4 个。
（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为。
底
面的表面粗糙度为。
（4）ф18H9中的基本尺寸是ф18 ，H9是孔的公差带代号，上偏差是(>0，=0，<0)>0，下偏差是(>0，=0，<0)=0。
2、附图有一张管路布置图（局部，华东版P438图15-11），看懂此图回答问题（本题13分）
（1）本图列出编号的管道有15 种，管道的规格有 6 种。
控制点有 2 个，就地安装的控制点有 2 个。
（2）在A-A立面图（剖视图）中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其符号及规格为VE1001-32×3.5 E，该接管有 4 个90º弯管，管子的水平段安装标高约为EL105.5 米，管子总长约8.9 米，该管道接上 1 个阀门，阀门的手轮方位指向东方。
（3）设备V1003的下方管道的编号及规格为DR1001-45×3.5 B，该管道有 3 个90º弯管，管子总长约4.7 米。
三、已知A、B、C、D点及其连线均在圆锥截切体面上，求：
（1）该截切体的左视图。
（2分）
（2）A、B、C、D点其连线在左、俯视图上投影。
（9分）
四、补全视图中所缺的图线（9分）。
五、补画主视图，并正确地标注该组合体的尺寸（尺寸大小在图上量取）（17分）。
六、下图是机件立体图及其的普通三视图。
显然只用普通三视图表达方案不是简练清晰的表达方案。
请按照完整、清晰的原则，重新绘出该机件简练的、适当的
优化表达方案（13分）。
参考答案：主视图采用灵活的局部剖视图，对机件的右半部、前吊耳右半部局部剖开，表达其内部结构；
因为主视图采用了局部剖，故俯视图可取消表达左部小孔的虚线，其余俯视图内容保留；
用主、俯视图已经清晰表达了该机件的内外结构，故可以取消左视图。
该机件简练的、适当的优化表达方案有2：
方案1：
方案2：
书山有路
11。
