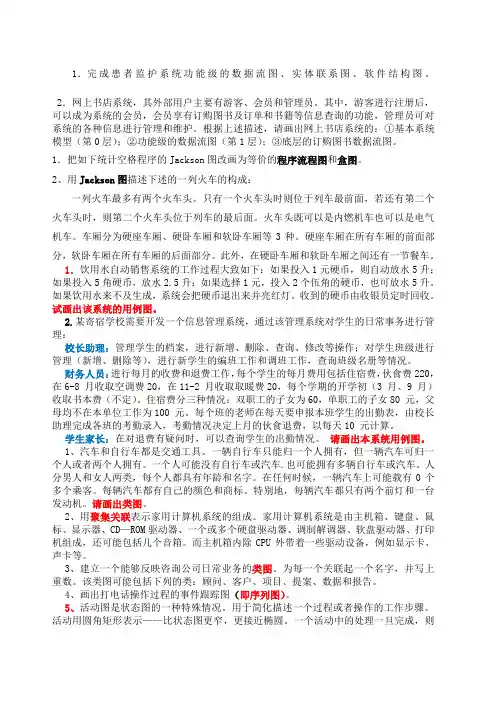

软件工程各种图的画法考试必备
软件工程各种图的画法(考试必备)之欧阳家百创编
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
欧阳家百（2021.03.07）2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法 考试必备
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法(考试必备)
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法 考试必备
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法考试必备
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法考试必备
1 •完成患者监护系统功能级的数据流图、实体联系图、软件结构图★fl--.1riB.w3.2总体结构和模块外部设讣软件结构图2 •网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注 册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能， 管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系. 统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订 购图书数据流图。
*血見汕幼悄般的致峯編11〔和|八『！ W打印病措报告Fht-'i发出警报 分析信号更新日志定时获取 土理信息惠者生理信息 憲者监护系统监护处理 输出信息安佥范国基本鬲嫌横! y 1第眼）——、 \ \ \ \ \ \— r游需「——4甘T.—■1 55 世哙: 管理------------------------ :■:----------------------I n —IJ 尸尸|... —-------------------------- : --------------------------1 •把如下统计空格程序的Jackson 图改画为等价的程序流程图和盒图2、用Jackson 图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二 个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可 以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等 3种。
硬座车厢… 在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和 软卧车厢之间还有一节餐车。
火乍F 刖 车头1.饮用水自动销售系统的工作过程大致如下：如果投入 1元硬币，则自动放水艾件不是文件屋。
慷一个宇符串 换行’输岀字符串，换行统计空格数并输岀 取下一个宇符串 按行，输岀空格总数ft*电“燃气一节"硬肪盒團（N~S 團）5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
软件工程各种图的画法
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收xx和退xx工作，每个学生的每月xx用包括住宿xx，伙食xx220，在6-8 月收取空调xx20，在11-2 月收取取暖xx20，每个学期的开学初（3 月、9 月）收取书本xx（不定）。
住宿xx分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退xx，以每天10 元计算。
软件工程盒图画法
软件工程盒图画法盒图是一种软件工程设计方法，它主要用于分析和描述软件系统的功能、结构和行为，并帮助开发团队理解系统的设计和实现细节。
在软件工程中，盒图可以帮助开发者更好地理解系统的组成部分，快速定位问题，并进行系统优化。
本文将介绍软件工程盒图的概念、绘制方法和应用。
一、概述盒图是一种图形化表示软件系统组成的方法，它将系统分解为若干个功能模块，并通过盒子（或方框）来表示这些模块。
每个盒子代表一个功能或组件，盒子之间的连线表示它们之间的关系。
盒图主要由三部分组成：功能盒、接口盒和数据盒。
功能盒表示系统的功能模块或子系统，每个功能盒有一个名称，用于描述该功能的名称和作用。
接口盒表示模块与模块之间的接口关系，每个接口盒描述该接口的输入和输出。
数据盒表示模块内部的数据处理过程，包括数据流入和流出的过程。
盒图可以从不同的层次来描述软件系统，可以从整体到细节、从高层次到低层次进行绘制。
在软件开发过程中，开发团队可以根据需求和设计规范，使用盒图进行软件系统的分析和设计，从而更好地理解和实现系统功能。
二、绘制方法1. 确定系统组成在开始绘制盒图之前，首先需要确定软件系统的组成部分。
可以根据需求文档、功能规范和系统设计进行分析，将系统分解为若干个功能模块或子系统。
2. 绘制功能盒根据系统组成确定的功能模块或子系统，绘制相应的功能盒。
每个功能盒应该有一个唯一的名称，以便于识别和描述该功能的作用。
3. 绘制接口盒在功能盒之间绘制接口盒，表示它们之间的接口关系。
接口盒应该包含接口的输入和输出，以便于确定模块之间的数据交互。
4. 绘制数据盒在功能盒内部绘制数据盒，表示模块内部的数据处理过程。
数据盒应该包括数据流入和流出的过程，以及数据的处理过程。
5. 连接功能盒和接口盒使用连线将功能盒和接口盒连接起来，表示它们之间的关系。
连线应该清晰地表示数据的流向和处理过程。
三、应用场景1. 需求分析盒图可以用于需求分析阶段，帮助开发团队理解用户需求和系统功能。
软件工程——软件开发过程中用到的各种图
软件工程——软件开发过程中用到的各种图本文档涉及附件:本文所涉及的法律名词及注释:1·版权：指知识产权法律框架下对创作作品的独立权利，包括复制、分发、演绎和展示等权利。
2·商标：指公司、品牌或产品的标识，用于区分同类或相似产品或服务的来源。
3·专利：指对发明的一种技术解决方案的独占权，包括发明专利、实用新型专利和外观设计专利等。
4·法律责任：指违反法律法规或合同规定所引起的法律后果，例如赔偿、罚款等。
5·保密协议：指当事人之间为保护双方的商业机密而达成的协议，规定了保密信息的范围、保密义务以及违约责任等。
1·引言本文档旨在介绍软件工程中常用的图形表示方法，包括用例图、类图、流程图、数据流图、状态转换图、部署图、时序图和甘特图等。
这些图形可以帮助开发团队更好地理解和描述系统的功能和结构。
2·用例图用例图是描述系统功能和用户之间交互的图形表示方法。
它主要包含了参与者、用例和关联关系等元素。
用例图帮助开发团队更好地了解系统需要实现哪些功能，并作为需求分析的重要工具。
3·类图类图是描述系统中类、接口、实例和它们之间关系的图形表示方法。
它主要包含了类、属性、方法和关联关系等元素。
类图帮助开发团队更好地了解系统的结构和模块之间的关系，并作为设计和编码的参考依据。
4·流程图流程图是描述系统中过程和步骤的图形表示方法。
它主要包含了开始和结束节点、操作步骤、条件判断和循环等元素。
流程图帮助开发团队更好地了解系统的执行流程和操作过程，并作为编码和测试的重要工具。
5·数据流图数据流图是描述系统中信息流动和处理的图形表示方法。
它主要包含了数据流、处理节点和数据存储等元素。
数据流图帮助开发团队更好地了解信息的流动和处理过程，并作为系统设计和优化的参考依据。
6·状态转换图状态转换图是描述系统中状态和状态转换的图形表示方法。
软件工程各种图的画法(考试必备)之欧阳歌谷创编
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
欧阳歌谷（2021.02.01）2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。
2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。
此外，在硬卧车厢和软卧车厢之间还有一节餐车。
1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到的硬币由收银员定时回收。
试画出该系统的用例图。
2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。
财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。
住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件工程各种图的画法(考试必备)【范本模板】
1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图.2．网上书店系统，其外部用户主要有游客、会员和管理员。
其中,游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
根据上述描述，请画出网上书店系统的:①基本系统模型（第0层)；②功能级的数据流图（第1层)；③底层的订购图书数据流图。
1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图.2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。
只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种.硬座车厢在所有车厢的前面部分,软卧车厢在所有车厢的后面部分.此外，在硬卧车厢和软卧车厢之间还有一节餐车.1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升;如果投入5角硬币,放水2.5升；如果选择1元，投入2个伍角的硬币,也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯.收到的硬币由收银员定时回收。
试画出该系统的用例图。
2。
某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作,查询班级名册等情况。
财务人员:进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20,在11—2 月收取取暖费20,每个学期的开学初（3 月、9 月）收取书本费（不定）.住宿费分三种情况:双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。
每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
软件重点工程各种图的画法考试必备
1．完毕患者监护系统功能级数据流图、实体联系图、软件构造图。
2．网上书店系统，其外部顾客重要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统会员，会员享有订购图书及订单和书籍等信息查询功能，管理员可对系统各种信息进行管理和维护。
依照上述描述，请画出网上书店系统：①基本系统模型（第0层）；②功能级数据流图（第1层）；③底层订购图书数据流图。
1．把如下记录空格程序Jackson图改画为等价程序流程图和盒图。
2、用Jackson图描述下述一列火车构成：一列火车最多有两个火车头。
只有一种火车头时则位于列车最前面，若尚有第二个火车头时，则第二个火车头位于列车最背面。
火车头既可以是内燃机车也可以是电气机车。
车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。
硬座车厢在所有车厢前面某些，软卧车厢在所有车厢背面某些。
此外，在硬卧车厢和软卧车厢之间尚有一节餐车。
1．饮用水自动销售系统工作过程大体如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选取1元，投入2个伍角硬币，也可放水5升。
如果饮用水来不及生成，系统会把硬币退出来并亮红灯。
收到硬币由收银员定期回收。
试画出该系统用例图。
2.某寄宿学校需要开发一种信息管理系统，通过该管理系统对学生寻常事务进行管理：校长助理：管理学生档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生编班工作和调班工作，查询班级名册等状况。
财务人员：进行每月收费和退费工作，每个学生每月费用涉及住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期开学初（3 月、9 月）收取课本费（不定）。
住宿费分三种状况：双职工子女为60，单职工子女80 元，父母均不在本单位工作为100 元。
每个班教师在每天要申报本班学生出勤表，由校长助理完毕各班考勤录入，考勤状况决定上月伙食退费，以每天10 元计算。
学生家长：在对退费有疑问时，可以查询学生出勤状况。
软件工程导论复习如何画类图
软件⼯程导论复习如何画类图⾯向对象设计对于⼀个程序员来说，在⼯作的开始阶段通常都是别⼈把东西设计好，你来做。
伴随着个⼈的成长，这个过程将慢慢变成⾃⼰设计⼀部分功能来实现，⾃⼰实现。
如果要⾃⼰设计，⽆论是给⾃⼰看，还是给别⼈看，势必要输出⼀些⽂档，清晰地整理出思路。
关于⽂档，有些⼈会⽤⽂字，但是再多的⽂字在绝⼤多数⼈看来，都不会有⼀张图来得直⽩，本⽂就讲⼀讲使⽤UML图来进⾏⾯向对象的设计。
⾯向对象设计主要就是使⽤UML的类图，类图⽤于描述系统中所包含的类以及它们之间的相互关系，帮助⼈们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。
UML类图分为上下两篇，上篇是类、继承和实现三种关系，下⾯开始。
类的UML画法Java是⼀门⾯向对象语⾔，那最基础的就类了。
类（Class）封装了数据和⾏为，是⾯向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。
在系统中，每个类都具有⼀定的职责，职责指的是类要完成什么样⼦的功能，要承担什么样⼦的义务。
⼀个类可以有多种职责，但是设计得好的类⼀般只有⼀种职责。
假如我现在定义了这么⼀个类：public class Person{private String name = "Jack";public String getName(){return name;}public void setName(String name){ = name;}protected void playBasketball(){pass();}private void pass(){}}那么此类对应的UML为：看到该图分为三层：最顶层的为类名，中间层的为属性，最底层的为⽅法。
属性的表⽰⽅式为：【可见性】【属性名称】：【类型】={缺省值，可选}⽅法的表⽰⽅式为：【可见性】【⽅法名称】（【参数列表】）：【类型】可见性都是⼀样的，"-"表⽰private、"+"表⽰public、"#"表⽰protected。
软件工程导论复习如何画系统流程图和数据流图part2
软件⼯程导论复习如何画系统流程图和数据流图part2数据流图(DFD)数据流图，简称DFD，是SA⽅法中⽤于表⽰系统逻辑模型的⼀种⼯具，它以图形的⽅式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是⼀种功能模型。
下图是⼀个飞机机票预订系统的数据流图，它反映的功能是：旅⾏社把预订机票的旅客信息 (姓名、年龄、单位、⾝份证号码、旅⾏时间、⽬的地等)输⼊机票预订系统。
系统为旅客安排航班，打印出取票通知单(附有应交的账款)。
旅客在飞机起飞的前⼀天凭取票通知单交款取票，系统检验⽆误，输出机票给旅客。
3.3.1 基本图形符号数据流图有四种基本图形符号：：箭头，表⽰数据流；〇：圆或椭圆，表⽰加⼯；= ：双杠，表⽰数据存储；□：⽅框，表⽰数据的源点或终点。
(1) 数据流。
数据流是数据在系统内传播的路径，因此由⼀组成分固定的数据组成。
如订票单由旅客姓名、年龄、单位、⾝份证号、⽇期、⽬的地等数据项组成。
由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不⽤命名外，数据流应该⽤名词或名词短语命名。
(2)加⼯(⼜称为数据处理)。
对数据流进⾏某些操作或变换。
每个加⼯也要有名字，通常是动词短语，简明地描述完成什么加⼯。
在分层的数据流图中，加⼯还应编号。
(3)数据存储(⼜称为⽂件)，指暂时保存的数据，它可以是数据库⽂件或任何形式的数据组织。
(4)数据源点或终点，是本软件系统外部环境中的实体(包括⼈员、组织或其他软件系统)，统称外部实体。
⼀般只出现在数据流图的顶层图。
3.3.2画数据流图的步骤(1)⾸先画系统的输⼊输出，即先画顶层数据流图。
顶层流图只包含⼀个加⼯，⽤以表⽰被开发的系统，然后考虑该系统有哪些输⼊数据、输出数据流。
顶层图的作⽤在于表明被开发系统的范围以及它和周围环境的数据交换关系。
下图为飞机机票预订系统的顶层图。
(2)画系统内部，即画下层数据流图。
不再分解的加⼯称为基本加⼯。
软件工程画图题目
软件工程画图题总结1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。
1)功能级的数据流图:2)实体联系图:2)实体联系图:3)软件结构图:2．完成寄宿学校系统功能级的数据流图、实体联系图、软件结构图。
1)功能级的数据流图:3)软件结构图:3．网上书店系统，其外部用户主要有游客、会员和管理员。
其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。
依据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。
①基本系统模型（第0层）:2)功能级的数据流图（第1层）:3)底层的订购图书数据流图:4)软件结构图：4．假定图形用户界面（GUI）可以处于以下3种状态之一：Initializing（初始化）、Working（工作）、Shuting Down（关闭）。
当Turn PC on（打开PC）电源的时候，GUI的状态转移到Initializing状态并Bootup（自启动）。
当Initializing状态中活动完成后，GUI将转移到Working状态。
当你对PC选择Shut Down（关闭机器）时，GUI将转移到Shuting Down状态，最终PC自己切断电源，整个过程结束。
请画出GUI的状态转换图（包括触发事务、动作和无触发事务）。
5、汽车和自行车都是交通工具。
一辆自行车只能归一个人拥有，但一辆汽车可归一个人或者两个人拥有。
一个人可能没有自行车或汽车.也可能拥有多辆自行车或汽车。
人分男人和女人两类，每个人都具有年龄和名字。
在任何时候，一辆汽车上可能载有0个多个乘客。
每辆汽车都有自己的颜色和商标。
特别地，每辆汽车都只有两个前灯和一台发动机。
请画出类图。
6、画出打电话操作过程的事务跟踪图（即依次图）。
7、活动图是状态图的一种特别状况。
用于简化描述一个过程或者操作的工作步骤。
