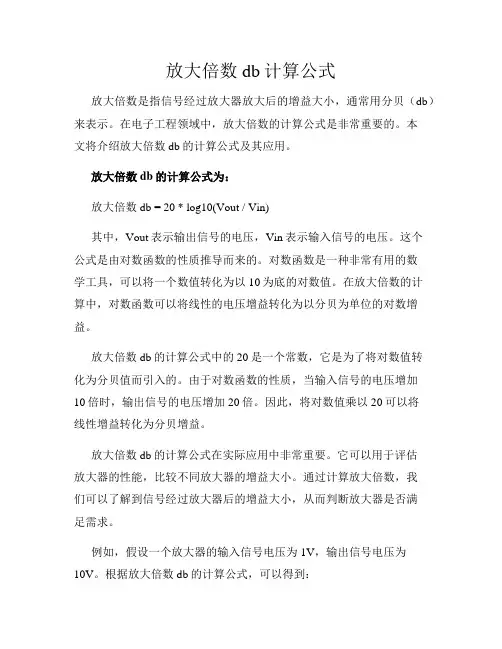

放大倍数db计算公式放大倍数是指信号经过放大器放大后的增益大小,通常用分贝(db)来表示。

在电子工程领域中,放大倍数的计算公式是非常重要的。

本文将介绍放大倍数db的计算公式及其应用。

放大倍数db的计算公式为:放大倍数db = 20 * log10(Vout / Vin)其中,Vout表示输出信号的电压,Vin表示输入信号的电压。

这个公式是由对数函数的性质推导而来的。

对数函数是一种非常有用的数学工具,可以将一个数值转化为以10为底的对数值。

在放大倍数的计算中,对数函数可以将线性的电压增益转化为以分贝为单位的对数增益。

放大倍数db的计算公式中的20是一个常数,它是为了将对数值转化为分贝值而引入的。

由于对数函数的性质,当输入信号的电压增加10倍时,输出信号的电压增加20倍。

因此,将对数值乘以20可以将线性增益转化为分贝增益。

放大倍数db的计算公式在实际应用中非常重要。

它可以用于评估放大器的性能,比较不同放大器的增益大小。

通过计算放大倍数,我们可以了解到信号经过放大器后的增益大小,从而判断放大器是否满足需求。

例如,假设一个放大器的输入信号电压为1V,输出信号电压为10V。

根据放大倍数db的计算公式,可以得到:放大倍数db = 20 * log10(10 / 1) = 20 * log10(10) ≈ 20 * 1 = 20db这意味着该放大器的放大倍数为20db,即输出信号的电压是输入信号的10倍。

通过计算放大倍数,我们可以直观地了解到该放大器的增益大小。

放大倍数db的计算公式还可以用于其他领域,如音频工程和无线通信。

在音频工程中,放大倍数db可以用于评估音响设备的音量大小。

在无线通信中,放大倍数db可以用于评估无线信号的强度。

总之,放大倍数db的计算公式是一种非常有用的工具,可以用于评估放大器的性能和比较不同放大器的增益大小。

通过计算放大倍数,我们可以了解到信号经过放大器后的增益大小,从而判断放大器是否满足需求。

电压放大倍数或电压增益课件

电压放大倍数或电压增益课件

Part
04
电压放大倍数或电压增益的实 现
晶体管放大器实现电压放大倍数或电压增益的原理
晶体管放大器通过控制输入信号的电流变化,改变输出信号的电流大小,从而实现电压放大 倍数或电压增益。
晶体管放大器的基本原理是利用晶体管的电流控制作用,将输入信号的微弱电流变化放大成 较大的输出电流,再通过电阻转换成电压变化,从而实现电压放大倍数或电压增益。
表示输出电压与输入电压的比值,用 于衡量电压放大器的放大能力。
电压增益
表示输出信号电压与输入信号电压的 比值,用于衡量电压放大器的增益效 果。
不同类型电压放大倍数或电压增益的特点与比较
• 晶体管放大器:具有较高的放大倍数和较低的失真度,适用于小信号放 大和音频信号处理。
• 集成运算放大器:具有高放大倍数、低失真度和低噪声等特点,适用于各种信号处理和控制电路。 • 电子管放大器:具有较高的输出功率和动态范围,适用于音频功率放大和广播系统。 • 电压放大倍数与电压增益的比较:两者均用于衡量电压放大器的性能,但电压放大倍数更注重于描述放大能力,而电压
动态性能调整
根据应用需求,调整电路
2
参数,优化放大器的动态
性能,如带宽、增益、相
位等。
噪声抑制与优化
3 采取措施降低电路中的噪
声,如加入滤波器、优化 布线等,以提高信号质量 。
THANKS
感谢您的观看
增益更注重于描述信号的增强效果。在实际应用中,需要根据具体需求选择合适的电压放大器和电压增益类型。
Part
03
电压放大倍数或电压增益的应 用
在模拟电路中的应用
STEP 01
信号放大
STEP 02
跨电阻器传输
电压放大倍数可以将微弱 的输入信号放大到足够的 幅度,以满足后续电路或 设备的需要。

单管共射极放大电路电压放大倍数

单管共射极放大电路电压放大倍数

单管共射极放大电路电压放大倍数单管共射极放大电路,这名字听起来可真不简单,不过别担心,我们今天就来聊聊这个看似高大上的东西,让它变得简单易懂,甚至好玩儿起来。

想象一下,你正在和朋友一起聚会,大家围在一起聊天,突然一个朋友提起了这个电路,大家一脸懵懂。

这个电路就像是你生活中的一个放大镜,把小声细语变得清晰可闻,让大家都听得见。

而这个放大镜的“魔力”就是它的电压放大倍数。

要说这个电压放大倍数,真是个非常神奇的数字。

它就像是一块魔法砖,能把输入信号放大到一个令人咋舌的程度。

想象一下,今天你喝了一杯超浓的咖啡,原本小小的提神效果,突然变成了超人般的精神!同理,电压放大倍数就是把那微弱的信号变得轰轰烈烈,让它在电路中大展拳脚。

一般情况下,这个倍数可以达到十几、几十,甚至几百倍。

你没听错,就是这么夸张!我们再来聊聊这个电路的构成。

单管共射极放大电路,听起来复杂,但其实它的核心就是一个晶体管,配上一些电阻和电源。

这就像是做菜,主料是晶体管,调料是电阻,电源就是那火候,三者结合,才能做出一盘好菜。

晶体管就像是个小小的魔法师,把输入信号放大,哇,瞬间就有了强烈的“舞台效果”。

而那些电阻呢?它们就像是帮忙的朋友,调节电流,让一切运转得更加顺畅。

提到电压放大倍数,就不得不聊聊它的计算了。

这个过程其实没那么复杂,虽然一开始可能会让你有点晕头转向。

我们通常用公式来计算它,电压放大倍数等于输出电压除以输入电压,听起来是不是简单得让人想笑?就是这么直白!所以,只要你把输入信号和输出信号搞清楚,轻松搞定不在话下。

这就像你在朋友面前讲笑话,输入是你说的内容,输出是大家的反应,越大的反应就说明你讲得越好!要是说到实际应用,这个单管共射极放大电路可真是个“多面手”。

在我们的生活中,它无处不在。

比如,音响里、电视机里,甚至手机里,都能找到它的身影。

你能想象没有它的音响吗?小声嘀咕的声音变成了清晰动听的旋律,简直就是个小型音乐会啊。

它的简单和实用性让它成为了很多电子爱好者的首选,真是一道“百搭菜”。

完整频率的电压放大倍数公式

完整频率的电压放大倍数公式

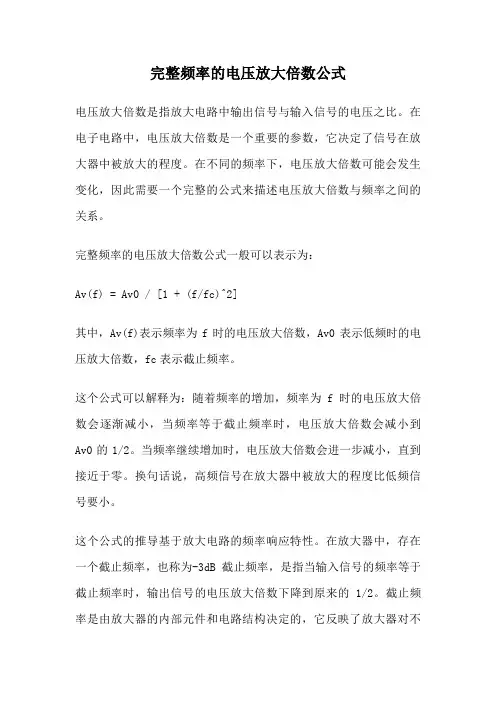

完整频率的电压放大倍数公式电压放大倍数是指放大电路中输出信号与输入信号的电压之比。

在电子电路中,电压放大倍数是一个重要的参数,它决定了信号在放大器中被放大的程度。

在不同的频率下,电压放大倍数可能会发生变化,因此需要一个完整的公式来描述电压放大倍数与频率之间的关系。

完整频率的电压放大倍数公式一般可以表示为:Av(f) = Av0 / [1 + (f/fc)^2]其中,Av(f)表示频率为f时的电压放大倍数,Av0表示低频时的电压放大倍数,fc表示截止频率。

这个公式可以解释为:随着频率的增加,频率为f时的电压放大倍数会逐渐减小,当频率等于截止频率时,电压放大倍数会减小到Av0的1/2。

当频率继续增加时,电压放大倍数会进一步减小,直到接近于零。

换句话说,高频信号在放大器中被放大的程度比低频信号要小。

这个公式的推导基于放大电路的频率响应特性。

在放大器中,存在一个截止频率,也称为-3dB截止频率,是指当输入信号的频率等于截止频率时,输出信号的电压放大倍数下降到原来的1/2。

截止频率是由放大器的内部元件和电路结构决定的,它反映了放大器对不同频率信号的放大能力。

这个公式的形式可以看出,电压放大倍数随着频率的增加而减小,这是因为在高频信号下,放大电路中的电容和电感等元件会产生一些不可忽略的影响,导致信号的衰减。

这种衰减可以通过公式中的[f/fc]^2项来表示,当频率接近截止频率时,衰减效应会变得更加显著。

在实际的电子电路设计中,我们需要根据具体的应用需求选择合适的放大器,并根据所需的频率范围确定截止频率。

同时,我们还需要考虑电压放大倍数的稳定性和线性度等因素,以确保放大器在不同频率下都能够提供稳定和可靠的放大效果。

总结起来,完整频率的电压放大倍数公式是一个重要的工具,它帮助我们理解放大电路的频率响应特性,并在设计和调试电子电路时提供指导。

通过合理选择放大器和确定截止频率,我们可以实现对不同频率信号的有效放大,满足各种应用需求。

多级放大电路的电压放大倍数计算

多级放大电路的电压放大倍数计算

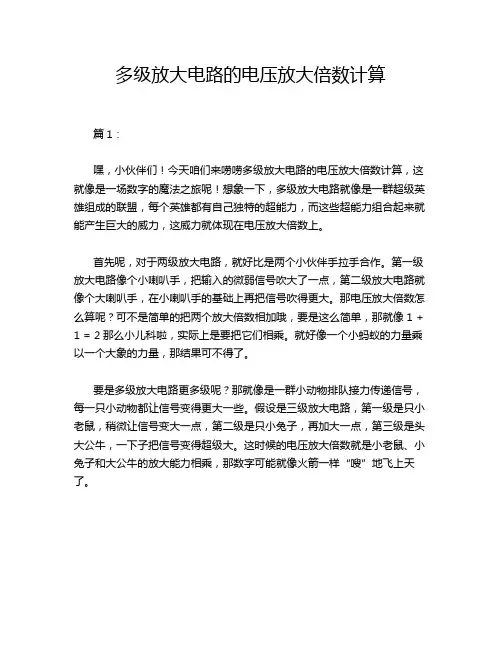

多级放大电路的电压放大倍数计算篇1:嘿,小伙伴们!今天咱们来唠唠多级放大电路的电压放大倍数计算,这就像是一场数字的魔法之旅呢!想象一下,多级放大电路就像是一群超级英雄组成的联盟,每个英雄都有自己独特的超能力,而这些超能力组合起来就能产生巨大的威力,这威力就体现在电压放大倍数上。

首先呢,对于两级放大电路,就好比是两个小伙伴手拉手合作。

第一级放大电路像个小喇叭手,把输入的微弱信号吹大了一点,第二级放大电路就像个大喇叭手,在小喇叭手的基础上再把信号吹得更大。

那电压放大倍数怎么算呢?可不是简单的把两个放大倍数相加哦,要是这么简单,那就像1 + 1 = 2那么小儿科啦,实际上是要把它们相乘。

就好像一个小蚂蚁的力量乘以一个大象的力量,那结果可不得了。

要是多级放大电路更多级呢?那就像是一群小动物排队接力传递信号,每一只小动物都让信号变得更大一些。

假设是三级放大电路,第一级是只小老鼠,稍微让信号变大一点,第二级是只小兔子,再加大一点,第三级是头大公牛,一下子把信号变得超级大。

这时候的电压放大倍数就是小老鼠、小兔子和大公牛的放大能力相乘,那数字可能就像火箭一样“嗖”地飞上天了。

在计算过程中,可别被那些复杂的公式和参数吓倒。

就把它们当成是超级英雄们的各种装备,虽然看起来眼花缭乱,但只要搞清楚每个装备的作用,就能轻松算出电压放大倍数啦。

就好像你要给超级英雄们搭配装备,让他们发挥最大的威力一样有趣。

所以说,多级放大电路的电压放大倍数计算虽然有点小复杂,但只要我们用好玩的心态去对待,就像在玩一场数字游戏,也没那么难啦。

篇2:篇2:哈哈,朋友们,咱们又聚在一起讨论这个神奇的多级放大电路的电压放大倍数计算啦。

这多级放大电路呀,就像一个超级魔术表演,每一级都是魔术师的一个小把戏,组合起来就成了一个超级大魔术。

你看,第一级放大电路就像是一个小小的魔法种子,它得到输入信号这个小水滴,然后开始发芽,让信号稍微长大一点。

这个过程就像小种子突然变成了小树苗,虽然不是特别高大,但已经有了变化。

求该放大电路的电压放大倍数和电压增益

求该放大电路的电压放大倍数和电压增益
综上所述:
三极管有三种工作状态,不同的电子电路三极管的工作工作状态 不同。在模拟电路中,三极管大多工作在放大状态,作为放大管 使用;在数字电路中,三极管大多工作在饱和和截止状态,作为 开关管使用。
四、三极管的主要参数
1、电流放大倍数hFE和
(1)共射极直流电流放大系数hFE
(2)共射极交流电流放大系数
符号
意义
符号
意义
P
普通管
A 高频大功率
W
稳压管
D 低频大功率
Z
整流管
G 高频小功率
U 光电器件 X 低频小功率
K
开关管 CS 场效应器件
V L
微波管 整流堆
T
半导体闸流 管
S FH
隧道管 复合管
BT
半导体特殊 器件
第四部 分
用数字 表 示 器 件 序 号
第五部 分
用字母 表 示 器 件 规 格 号
金封大功率管:3DD15D
2)有信号输入时放大器的工作情况 当输入Ui不等于0,放大电路处于动态。输入输出波形如下图
2、放大器的输入、输出波形图
二、放大电路的基本参数
1、放大倍数 放大倍数是衡量放大电路放大能力的指标,用字母A表示。 1)电压放大倍数:输出电压有效值Uo(或变化量uo)与输入电 压有效值Ui (或变化量ui)的比。
注意:A是一个比值,没有单位 2)电压增益GU:放大倍数的对数值,常用分贝(dB)来度量。
(2)截止区
IB < 0 以下区域为截止区,有 IC 0 。在截止区发射结处于反向 偏置,集电结处于反向偏置,晶体管工作于截止状态。C极与E极 之间等效电阻很大,相当于开路。
(3)饱和区
当UCE UBE时,晶体管工作于饱和状态。在饱和区,IB IC, 发射结处于正向偏置,集电结也处于正偏。 深度饱和时,硅管 UCES 0.3V,锗管UCES 0.1V。C极与E极之间等效电阻很小, 相当于短路。

基本放大电路

基本放大电路

IB
IC
IB
Q
IC
UBE
UBE
Q IB
UCE
UCE
直流负载线
VCC
UCE=VCC–ICRC
IC
RC
静态IC
Q IB
UCE
静态UCE VCC
由估算法求出IB, IB对应的输出特
性与直流负载 线的交点就是 工作点Q
三、电路参数对静态工作点的影响
1. 改变 RB,其他参数不变
iB
iC
VBB
R B iB Q 趋近截止区;
晶体管放大电路的组成 及其工作原理
共射基本放大电路的组成 及其工作原理
共射基本放大电路的组成及其工作原理
一.放大原理
三极管工作在放大区:
发射结正偏,
集电结反偏。
放大原理:
VBB
UI

Ui
→△UBE
→△IB →△IC(b△IB


→△UCE(-△IC×Rc)→ Uo
电压放大倍数:


Au =
Uo

当放大电路的输入信号电压很小时,就可以把三极 管小范围内的特性曲线近似地用直线来代替,从而可 以把三极管这个非线性器件所组成的电路当作线性电 路来处理。
小信号模型如下:
iB b
c iC
vBE
vCE
e
BJT双口
网络
• b ib 是受控源 ,且为电流
控制电流源(CCCS)。
(RL= RC // RL)
选择工作点的原则: 当 ui 较小时,为减少功耗和噪声,“Q”可设得 低一些;
为提高电压放大倍数,“Q”可以设得高一些;
为获得最大输出,“Q” 可设在交流负载线中点。

放大电路电压放大倍数的计算公式

放大电路电压放大倍数的计算公式

放大电路电压放大倍数的计算公式
1. 基本共射放大电路电压放大倍数公式。

- 对于基本的共射极放大电路(设晶体管的电流放大系数为β,输入电阻为
r_be,集电极电阻为R_c,负载电阻为R_L),其电压放大倍数A_u的计算公式为:
- 当有负载R_L时,A_u =-βfrac{R_L^′}{r_be},其中R_L^′=R_c∥
R_L=(R_cR_L)/(R_c + R_L)。

- 当没有接负载(即R_L=∞)时,A_u =-β(R_c)/(r_be)。

- 这里r_be的计算公式为r_be=r_bb'+(1 + β)(26mV)/(I_EQ)(在常温下,r_bb'为基区体电阻,对于小功率晶体管,r_bb'一般取200Ω到300Ω,I_EQ为发射极静态电流)。

2. 共集电极放大电路(射极输出器)电压放大倍数公式。

- 共集电极放大电路的电压放大倍数A_u的计算公式为
A_u=frac{(1+β)R_L^′}{r_be+(1 + β)R_L^′},其中R_L^′=R_e∥ R_L(R_e为发射极电阻)。

- 通常A_u的值略小于1,但接近于1,且输出电压与输入电压同相。

3. 共基极放大电路电压放大倍数公式。

- 共基极放大电路的电压放大倍数A_u的计算公式为
A_u=βfrac{R_L^′}{r_be},其中R_L^′=R_c∥ R_L。

- 共基极放大电路的输出电压与输入电压同相,且电压放大倍数与共射极放大电路(有负载时)在数值上相同(不考虑符号),共基极放大电路的输入电阻小,输出电阻大。

多级放大电路总的电压放大倍数为各级电压放大倍数之和

多级放大电路总的电压放大倍数为各级电压放大倍数之和

多级放大电路总的电压放大倍数为各级电压
放大倍数之和
电路中的放大倍数是指输入信号经过放大电路后输出信号的幅度与输入信号的幅度之比。

对于多级放大电路,其总的电压放大倍数为各级电压放大倍数之和。

在一个多级放大电路中,有许多级放大单元(放大器),每个放大单元的输出作为下一级放大单元的输入。

这些级联的放大器单元一起组成了多级放大电路。

在这些单元中,每个单元都能够增加输入信号的幅度。

假设一个放大器的电压放大倍数为A,则输出信号的振幅为输入信号的振幅乘以A倍。

而每个放大器的输出信号就是下一个放大器的输入信号,当多级放大电路内有多个放大器时,它们的放大倍数相乘,从而形成了总的电压放大倍数。

也就是说,多级放大电路总的电压放大倍数就是各级电压放大倍数之和。

总的电压放大倍数计算如下:电压放大倍数=电压输出值/电压输入值。

对于一个两级放大电路,其总的电压放大倍数为A1*A2,A1为
第一级放大器的电压放大倍数,A2为第二级放大器的电压放大倍数。

如果这个电路中有多个放大器,则可以用类似的方法来计算总的电压
放大倍数。

在多级放大电路中,每个放大单元都有其特有的电压放大倍数。

这一点非常重要,因为它们是有助于实现可控制的总体放大倍数的要素。

如果要增加放大倍数,则可以增加单元电压放大倍数上限,通过
增加各级单元的电压放大倍数增加总的电压放大倍数。

多级放大电路可以在各种场合和应用中使用。

对于应用中需要大
电压增益的场合,多级放大电路是一个不错的选择。

希望能够通过该
电路放大来改变信号的频谱特性,将某些频率区间的强度增加到最大,也可以使用多级放大电路。

测量差模电压放大倍数课件

测量差模电压放大倍数课件

产生方式
通过在输入端加入两个极 性相反、幅度相等的信号 ,得到差模信号。
特点
差模信号的幅度和相位与 单个输入信号相同,但方 向相反。
差模信号的传
传输方式
差模信号通过传输线或电 路传输。
传输特性
在传输过程中,差模信号 的幅度和相位保持不变, 只受到传输线的衰减和噪 声影响。
影响因素
传输线的阻抗、电感和电 容等参数对差模信号的传 输有影响。
在实际应用中,可以使用示波器或万 用表等测量仪器来测量差动输入和输 出电压,然后代入公式计算差模电压 放大倍数。
其中,Vod为差动输出电压,Vid为差 动输入电压。
PART 02
测量差模电压放大倍数的 原理
REPORTING
差模信号的产生
01
02
03
差模信号
差模信号是输入信号的差 分模式,即两个信号的差 值。
输入差模信号
将信号源接入电路,调整信号源输出 幅度和频率,确保输入信号为差模信 号。
观察示波器显示的输入信号波形,确 保信号质量良好。
测量输出电压
将示波器接入测量电路的输出端,观察输出信号波形。
使用示波器的测量功能,分别测量输入和输出信号的幅度,记录测量结果。
计算差模电压放大倍数
根据测量结果,计算差模电压放大倍数。差模电压放大倍数 = 输出电压幅度 / 输入电压幅度。
改进建议
针对实验中存在的问题和不足,提出改进措施和优化建议,以提高 实验精度和可靠性。
PART 05
差模电压放大倍数测量中 的注意事项
REPORTING
保证电路连接正确
确保电源和信号源正 确连接,避免短路或 断路。
确保测量仪器接地良 好,以减少电磁干扰 。

两级共射放大电路的电压放大倍数

两级共射放大电路的电压放大倍数

两级共射放大电路的电压放大倍数
本文介绍了一种基于两级共射放大电路的电压放大倍数计算方法。

该方法首先通过对第一级共射放大电路和第二级共射放大电路进行单独计算,得出它们各自的电压放大倍数。

接着,将它们的输出电阻相加,得到总的输出电阻,再将总的输出电阻与输入电阻相加,得到总的电阻。

最后,根据总的电阻和每级电压放大倍数的乘积,计算出两级共射放大电路的总电压放大倍数。

该方法简单易行,能够快速准确地计算出两级共射放大电路的电压放大倍数,为电路设计和优化提供了便利。

- 1 -。

理想集成运放的差模电压放大倍数

理想集成运放的差模电压放大倍数

理想集成运放是一种非常常见的电子元件,它在电路中经常被用来进行信号放大、滤波等操作。

其中,差模电压放大倍数是运放的一个重要参数,下面我们来详细了解一下。

首先,我们需要明确什么是差模电压放大倍数。

简单来说,差模电压就是两个输入端之间的电压差值,而差模电压放大倍数就是输出电压与差模电压之比。

这个参数可以用来衡量运放的放大能力,也是我们选择运放时需要考虑的重要因素之一。

其次,我们来看一下理想集成运放的差模电压放大倍数。

在理想情况下,差模电压放大倍数是无穷大,也就是说,无论输入电压多小,输出电压都会无限放大。

当然,在实际应用中,我们无法达到这种理想状态,但是我们可以通过一些方法来尽可能地接近。

第三,我们来看一下影响差模电压放大倍数的因素。

首先,差模电压放大倍数与运放的开环增益密切相关。

开环增益越大,差模电压放大倍数也就越大。

其次,运放的输入阻抗和输出阻抗也会影响差模电压放大倍数。

如果输入阻抗很小,输出阻抗很大,那么差模电压放大倍数就会受到很大的限制。

第四,我们需要注意的是,差模电压放大倍数并不是越大越好。

在实际应用中,我们需要根据具体情况来选择合适的运放和合适的差模电压放大倍数。

如果差模电压放大倍数过大,可能会导致输出电压过大,从而损坏其他电子元件。

最后,我们需要了解的是,差模电压放大倍数是可以通过外部电路来控制的。

例如,我们可以通过加入反馈电路来控制运放的增益,从而达到我们需要的差模电压放大倍数。

总之,差模电压放大倍数是理想集成运放的一个重要参数,它可以用来衡量运放的放大能力。

在实际应用中,我们需要根据具体情况来选择合适的运放和合适的差模电压放大倍数,同时也需要注意控制输出电压的大小。

共发射极放大电路空载电压放大倍数与负载

共发射极放大电路空载电压放大倍数与负载

一、概述近年来,电子技术的发展日新月异,各种电路设计和应用层出不穷。

共发射极放大电路作为一种重要的电子电路之一,其空载电压放大倍数与负载的关系备受关注。

本文旨在探讨共发射极放大电路的空载电压放大倍数与负载之间的关系,为电子工程师和爱好者提供参考。

二、共发射极放大电路的基本原理共发射极放大电路是一种常见的放大电路,其基本原理是利用晶体管的共发射极结构进行信号放大。

通过控制输入信号的电流,调节输出信号的电压,实现信号放大的目的。

三、空载电压放大倍数的定义与计算方法空载电压放大倍数是指在负载未接入的情况下,输出电压与输入电压之比。

其计算公式为:空载电压放大倍数 = 输出电压 / 输入电压四、空载电压放大倍数与负载的关系1. 当负载为无穷大时,即开路状态下,共发射极放大电路的空载电压放大倍数最大,即理想放大倍数。

这是因为在开路情况下,输出电压不受负载的影响,只受输入电压的控制,从而达到最大的放大倍数。

2. 当负载接入电路时,由于电路的内阻和耦合电容的存在,会对输出信号产生影响,从而降低了空载电压放大倍数。

具体的影响因素包括电路的频率特性、输出级的阻抗匹配、晶体管参数的变化等。

3. 在实际应用中,需要根据具体的需求和电路设计要求,选择合适的负载电阻,以达到最佳的空载电压放大倍数。

五、调节空载电压放大倍数的方法1. 选择合适的晶体管参数。

不同的晶体管具有不同的特性参数,如输入电阻、输出电阻、跨导等,选择合适的晶体管参数可以有效地调节空载电压放大倍数。

2. 合理设计电路结构。

通过合理的电路布局和结构设计,可以优化电路的频率特性和阻抗匹配,从而提高空载电压放大倍数。

3. 优化负载电阻。

合理选择负载电阻的数值和类型,可以有效地调节空载电压放大倍数,达到最佳的输出效果。

六、案例分析以实际的共发射极放大电路为例,通过仿真和实验验证了空载电压放大倍数与负载的关系。

在不同负载情况下,观察了输出波形和空载电压放大倍数的变化,并结合实际应用需求,找到了最佳的负载设计方案。

基本共射放大电路的电压放大倍数为正。

基本共射放大电路的电压放大倍数为正。

基本共射放大电路的电压放大倍数为正。

基本共射放大电路是一种常用的放大电路,其电压放大倍数为正。

具体来说,当输入信号为正弦波时,输出信号也为正弦波,且输出信号的振幅比输入信号的振幅大,即电压放大倍数大于1。

这是因为基本共射放大电路的输出信号是由输入信号通过晶体管的放大作用得
到的,而晶体管的放大作用是使得输入信号的幅值增大,从而得到输出信号的电压放大。

因此,基本共射放大电路的电压放大倍数为正,这也是其被广泛应用于各种电子设备中的原因之一。

- 1 -。

基本共射放大电路的电压放大倍数为正。

基本共射放大电路的电压放大倍数为正。

基本共射放大电路的电压放大倍数为正。

基本共射放大电路是一种常见的放大电路,它的电压放大倍数是正的。

在这篇文章中,我们将探讨基本共射放大电路的工作原理、特点以及电压放大倍数的计算方法。

基本共射放大电路是由一个晶体管、一个输入电阻、一个输出电阻和一个直流电源组成的。

晶体管的基极通过输入电阻与信号源相连,发射极通过输出电阻与负载相连,集电极通过直流电源与地相连。

当信号源提供输入信号时,晶体管的基极电压发生变化,导致晶体管的输出电流发生变化,从而实现信号的放大。

基本共射放大电路的特点是电压放大倍数高、输入电阻低、输出电阻高。

其中,电压放大倍数是指输出电压与输入电压之比。

在基本共射放大电路中,电压放大倍数的计算公式为:
Av = - Rc / Re
其中,Av表示电压放大倍数,Rc表示输出电阻,Re表示输入电阻。

由于输出电阻和输入电阻的数值通常很大,因此基本共射放大电路的电压放大倍数通常很高。

基本共射放大电路的电压放大倍数为正的原因是,晶体管的放大作用使得输出电压与输入电压之间的相位差为180度。

这意味着当输入电压为正时,输出电压为负,反之亦然。

因此,基本共射放大电路的电压放大倍数为负数,但通常我们将其取绝对值,即为正数。

基本共射放大电路是一种常见的放大电路,其电压放大倍数为正。

通过了解其工作原理、特点以及电压放大倍数的计算方法,我们可以更好地理解和应用这种电路。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(1)共射—共基(CE-CB)组合放大电路
图3.37 CE-CB组合放大器及其交流通路
1)输入电阻
Ri

vi ii
R2 // R3 // rbe1
2)输出电阻
Ro=RC
(3.41) (3.42)
3)电压放大倍数
Av

vo vi

Av1 Av2


1Ri2
rbe1
2 (RC // RL )
RL
Re2 // Ro2
vs 0
其中
Ro' 2

rbe
RC1 //
1 2
Rb3
(3.50)
3)电压放大倍数
Av

vo vi

Av1 Av2
1[RC1 // Rb3 //(rbe2 (1 2 )RL )] (1 2 )RL
rbe1
rbe2 (1 2 )RL
1[RC1 // Rb3 //(rbe2 (1 2 )RL )]

rbe1


1RL
rbe1
RC
vs 0
(3.46)
3) 电压放大倍数
Av

vo vi

Av1 Av2

(1 1)(RE // Ri2 ) 2 (RC // RL )
rbe1 (1 1)(RE // Ri2 )
rbe2
(3.47)
若两管小信号参数相同, 通常 RE Ri2 则
Av

vo vi

Av1 Av2
但在计算Ri1 时要把后一级的输入电阻作为第一级 的负载电阻来考虑。即
Ri
vi ii
Ri1 RL1 Ri 2
(3.39)
(3)输出电阻
多级放大器的输出电阻RO,就是最末级放大器的 输出电阻 Ron。
但在计算Ron时要把前一级的输出电阻作为它的 信号源内阻来考虑。即
vt R R o
常用的耦合方式: 直接耦合 电容耦合(阻容耦合) 变压器耦合 光电耦合
(1)直接耦合 直接耦合是通过导线直接将后级电路与前级相
连接,如图3.33所示。
图3.33 直接耦合放大器
优点: 1)直接耦合放大器不仅能放大快变的交流信号,
还能放大缓变信号或直流信号。 2)便于集成。
缺点: 1)各级静态工作点Q不再相互独立,分析、设计
图 3.32 变压器耦合放大器
优点: 各级静态工作点Q也相互独立、互不影响; 可通过阻抗变换达到功率匹配。
缺点: 不能放大直流或缓变信号; 只能用于分立元件电路。
(4)光电耦合
光电耦合是以光信号为媒介来实现电信号的耦合 和传递的,因其抗干扰能力强而得到越来越广泛的应 用。
光电耦合器是将发光元件(发光二极管)与光敏 元件(光电三极管)相互绝缘地组合在一起,如图 3.34(a)所示。
(2) 共集—共基(CC-CB)组合放大电路
图3.38 CC-CB组合放大电路及其交流通路
1) 输入电阻
其中
Ri
vi ii
RB // Ri1
(3.45)
Ri1 rbe1 (1 1)(RE // Ri2 )

Ri2

rbe2
1 2
2) 输出电阻
Ro

vt it
RL
3.4 多级放大电路
为什么需要多级放大电路?
一级放大器放大倍数不够,需要多级级联。 放大倍数满足要求,输入电阻或输出电阻不满
足要求,也需要级联。
怎样级联? 多级放大器性能指标如何计算?
1. 耦合方式 多级放大器级与级之间、信号源与放大器之间、
放大器与负载之间的连接方式,或者说信号传输方 式。
(3)共集-共射(CC-CE)组合放大电路
大的输入电阻-提高源电压增益 小的输出电阻-减小时间常数-扩展通频带
(4)共射-共集(CE-CC)组合放大电路
1)输入电阻
Ri

vi ii
RB // Ri1
(3.49)
其中
RB Rb1 // Rb2 Ri1 rbe1
2)输出电阻
Ro
vt it
和调试困难。 2)前后级的直流电平需匹配。 3)存在着严重的零点漂移现象,克服的有效方法
是第一级采用差动放大器。
(2)电容耦合
图3.31 电容耦合放大器
优点: 各级静态工作点Q相互独立、互不影响,设计、
计算、调试方便。
缺点: 不能放大直流或缓变的信号。 集成电路中通常不采用电容耦合。
(3)变压器耦合
rbe2
其中第二级共基放大器的输入电阻
Ri 2

rbe 2
1 2
若两管的小信号参数相同,则
(3.43)
Av



rbe
rbe
1


(RC // rbe
RL
)



(RC // rbe
RL )
(3.44)
上式表明:CE-CB组合放大电路的电压放大倍数与
单级CE放大器相同。
从第五章可知,它展宽了通频带,稳定性好,不易自激。
图3.36 多级放大器的通用模型
(1)电压放大倍数
Av

vo vi

vo1 vo2 vi vo1
vo vo ( n 1)

Av1 Av2
Avn
(3-38)
上式表明,多级放大器电压放大倍数是在考虑 了级与级之间负载效应后各级放大器电压放大倍数 的乘积。
(2)输入电阻
多级放大器的输入电阻Ri就是第一级放大器的 输入电阻Ri1。
发光元件为输入回路,它将电能转化成光能;光 敏元件为输出回路,它将光能再转换成电能。
输入与输出电路的电气隔离,可有效地抑制电干 扰。在输出回路常采用复合管(也称达林顿管)形式 以增大放大倍数。
图3.34 光电耦合器及其传输特性
图3.35 光电耦合放大电路
2. 多级放大器性能指标的计算 后级放大器的输入电阻是前级放大器的负载,而后 级放大器的输出电路是后级放大器的信号源。
it RL
on Rsn Ro( n1)
vs 0
(3.40)
3. BJT组合放大器
BJT组合放大器是一些常用的双管级联放大器,但 这些级联放大器的目的并不是为了提高电压放大倍数, 而是为了改善放大器的其它性能指标:
展宽放大器的频率范围 防止自激等。
本节主要讨论三个BJT双管组合电路中频段交流指标 的计算。

(1 )Ri2 rbe (1 )Ri2

(RC // RL )
rbe

1 2
(RC // RL )
rbe
(3.48)
上式表明:CC-CB 组合放大电路的电压放大倍数只是单管 CE放大器的一半;但由于CC和CB组态的高频性能都优于CE 状态。所以,它们的组合放大电路的高频特性会比CE放大 器好。
