模电判断100题
模电复习题——精选推荐
基本概念部分一.判断题（1、漂移运动是少数载流子运动而形成的。
√ ）（2、PN 结正向电流的大小由温度决定的。
×）（3、PN 结内的扩散电流是载流子的电场力作用下形成的。
×）（4、因为N 型半导体的多子是自由电子，所以它带负电。
×）（5、PN 结在无光照、无外加电压时，结电流为零。
√ ）（6、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
×）（7、只有电路既放大电流又放大电压，才称其有放大作用；×）（8、可以说任何放大电路都具有功率放大作用；√ ）（9、放大电路中输出的电流和电压都是由有源元件提供的；×）（10、电路中各电量的交流成份是交流信号源提供的；×）（11、放大电路必须加上合适的直流电源才能正常工作；√ ）12、由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫（无变化；×）13. 一个完全对称的差动放大器，其共模放大倍数为零。
（√ ）14. 一个理想的差动放大电路，只能放大差模信号，不能放大共模信号。
（√ ）15. 差动放大电路的Aud 越大越好，而Auc 则越小越好。
（√ ）（15.零点漂移就是静态工作点的漂移。
√ ）（17.产生零点漂移的原因主要是晶体管参数受温度的影响。
√ ）（18.不管差动放大电路的参数是否理想对称，Re 均有共模负反馈作用。
√ ）19．放大电路采用复合管是为了减小输入电阻和放大倍数。
（×）20.镜像电流源电路中两只晶体管的特性应完全相同。
（√ ）21.在差动放大电路中采用恒流源作集电极负载能够增大差模放大倍数，同时也可以增大共模抑制比。
（√ ）（22．射极输出器是串联电压负反馈放大器，它具有稳定输出电压的作用。
√ ）。
23.在运算电路中，运放的同相输入端和反相输入端均为“虚地”（×）（24.运算电路中的运放一般均引入负反馈。
√ ）25.电压比较器的阈值电压是使集成运放同相输入端电位和反相输入端电位相等的输入电压。

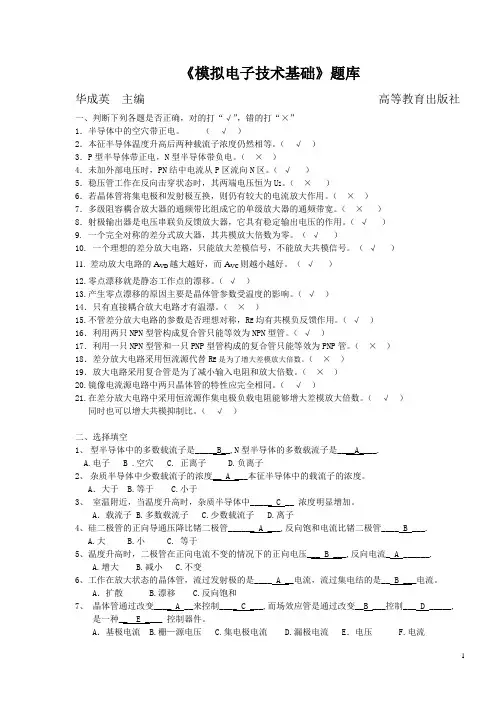

模电第五版题库
《模拟电子技术基础》题库华成英主编高等教育出版社一、判断下列各题是否正确，对的打“√”，错的打“×”1．半导体中的空穴带正电。
（√）2．本征半导体温度升高后两种载流子浓度仍然相等。
（√）3．P型半导体带正电，N型半导体带负电。
（×）4．未加外部电压时，PN结中电流从P区流向N区。
（√）5．稳压管工作在反向击穿状态时，其两端电压恒为U Z。
（×）6．若晶体管将集电极和发射极互换，则仍有较大的电流放大作用。
（×）7．多级阻容耦合放大器的通频带比组成它的单级放大器的通频带宽。
（×）8．射极输出器是电压串联负反馈放大器，它具有稳定输出电压的作用。
（√）9. 一个完全对称的差分式放大器，其共模放大倍数为零。
（√）10. 一个理想的差分放大电路，只能放大差模信号，不能放大共模信号。
（√）11.差动放大电路的A VD越大越好，而A VC则越小越好。
（√）12.零点漂移就是静态工作点的漂移。
（√）13.产生零点漂移的原因主要是晶体管参数受温度的影响。
（√）14．只有直接耦合放大电路才有温漂。
（×）15.不管差分放大电路的参数是否理想对称，R E均有共模负反馈作用。
（√）16．利用两只NPN型管构成复合管只能等效为NPN型管。
（√）17．利用一只NPN型管和一只PNP型管构成的复合管只能等效为PNP管。
（×）18．差分放大电路采用恒流源代替R E是为了增大差模放大倍数。
（×）19．放大电路采用复合管是为了减小输入电阻和放大倍数。
（×）20.镜像电流源电路中两只晶体管的特性应完全相同。
（√）21.在差分放大电路中采用恒流源作集电极负载电阻能够增大差模放大倍数。
（√）同时也可以增大共模抑制比。
（√）二、选择填空1、型半导体中的多数载流子是_____B__,N型半导体的多数载流子是____A____.A.电子 B .空穴 C. 正离子 D.负离子2、杂质半导体中少数载流子的浓度__ A ___本征半导体中的载流子的浓度。
模电判断100题
模电判断100题1. （）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
答案:错. 两级接在一起，第二级就是第一级的负载，加了负载，放大倍数就会减小2.（）阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
答案:对.阻容耦合，中间有隔直电容，只能传递交流，不能传递直流.所以能放大交流，但Q独立。
3.（）放大电路的输出电阻越小，称为放大电路的带负载能力越强。
答案：对4. （）只有直接耦合放大电路中晶体管的参数才随温度而变化。
答案：错5. （）在环境温度升高时，二极管的正向压降将减小。
答案：对。
在环境温度升高1度，二极管的正向压降将减小2-2.5mV6. （）只有电路既放大电流又放大电压，才称其有放大作用。
答案：错7. （）放大电路必须加上合适的直流电源才能正常工作。
答案：对8. （）因为N型半导体的多子是自由电子，所以它带负电。
答案：错。
半导体是不带电的，无论是N还是P。
多子是电子的，会相应的有正离子存在，整个半导体是中性。
9. （）图中电路能放大正弦信号。
答案：不能。
画交流通路。
Vbb把Ui短路了。
10. 图2为图1放大电路的交流等效电路。
答案：错，多Re11.放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
答案：错。
因为放大倍数稳定决定于1+AF。
12.若放大电路的放大倍数为负倍数，则引入的反馈一定是负反馈。
答案：错。
负反馈与放大倍数正负无关，比如同相比例电路。
放大倍数是正，反馈是负。
13.运算电路中一般均引入负反馈。
答案：对。
14.若放大电路引入负反馈，则负载电阻变化时，输出电流基本不变。
答案：错。
因为没说引入的是什么（电压或电流）负反馈。
该是电流负反馈。
15.负反馈放大电路的放大倍数一定比组成它的基本放大电路的放大倍数小。
答案：对。
负反馈，净输入减小。
所以输出会减小，，输出比原始输入肯定减小。
输出/原始输入。
模电自我检验题
自我检验题第一章1-1 判断下面答案是否正确，用或表示在括号内。
(1)半导体中的空穴是______，（①半导体晶格中的缺陷；②电子脱离共价键后留下的空位；③带正电的离子。
)(2)本征半导体温度升高后______，（①自由电子数目增多,空穴数目基本不变；②空穴数目增多，自由电子数目基本不变;③自由电子数目和空穴数目不变；④自由电子数目和空穴数目都增多，且增量相同。
）(3)N型半导体是纯净半导体加入以下物质后形成的半导体______，(①电子②硼元素③锑元素.）题1-2 选择填空（1)N型半导体中多数载流子是,P型半导体中多数载流子是。
（①空穴,②自由电子)（2）N型半导体,P型半导体。
(①带正电,②带负电，③呈中性）（3）PN结中，P区电势比N区(①高，②低，③相等）加外部电压时,PN结中电流（①只从P区流向N区，②只从N区流向P区，③等于零)（4)PN结中扩散电流的方向是，漂移电流的方向是。
（①从P区到N区，②从N区到P区）（5)在PN结未加外部电压时，扩散电流漂移电流.（①大于，②小于，③等于）（6)当PN结外加正向电压时，扩散电流漂移电流.(①大于,②小于，③等于）此时耗尽层。
（①变宽，②变窄,②不变）（7)当PN结外加反向电压时，扩散电流漂移电流。
（①大于,②小于，③等于)此时耗尽层.(①变宽，②变窄,③不变）题1—3 选择填空（1)二极管的正向电阻,反向电阻。
（①大，②小)（2）二极管的伏安特性是I= .(①KU2，②KU3/2，③K（e U/UT—1)）（3）二极管电压从0。
65V增大10﹪，流过的电流增大.（①10﹪,②大于10﹪，③小于10﹪）(4)当温度升高后，二极管的正向电压，反向电流。
（①增大，②减小，③基本不变）（5）稳压管,(①是二极管，②不是二极管，③是特殊的二极管)它工作在状态。
（①正向导通，②反向截止，③反向击穿）题1—4 有A、B、C三个二极管,测得它们的反向电流分别是2µA,0.5µA，5µA；在外加相同数值的正向电压时,电流分别是10m A，30m A，15m A。
模拟电工证考试问题与答案
模拟电工证考试问题与答案一、选择题1. 以下哪种电压为低压电？A. 1000VB. 10000VC. 100000VD. 1000000V{答案：A}2. 电容器的作用是什么？A. 储能B. 过滤C. 容抗D. 所有以上{答案：D}3. 三相交流电的相位差是多少？A. 0°B. 30°C. 120°D. 240°{答案：C}4. 以下哪个不是电工常用的工具？A. 螺丝刀B. 钢丝钳C. 万用表D. 电吹风{答案：D}5. 以下哪种接线方式是正确的？A. 火线进开关，零线直接进灯泡B. 零线进开关，火线直接进灯泡C. 火线直接进灯泡，零线进开关D. 零线直接进灯泡，火线进开关{答案：A}二、判断题1. 电容器可以用来启动交流电机。
（错误）2. 电压与电流的相位差为0°时，电路为纯电阻电路。
（正确）3. 交流电的电流方向会随时间发生变化。
（正确）4. 接地线的作用是为了防止电气设备外壳带电。
（正确）5. 电流的大小与电压和电阻成正比。
（错误）{答案：1. 错误 2. 正确 3. 正确 4. 正确 5. 错误}三、简答题1. 请简述接地线的作用及其重要性。
{答案：接地线的作用是为了防止电气设备外壳带电，保证人身安全。
其重要性体现在能够有效地将设备外壳与地之间建立良好的电气连接，以便将设备可能出现的漏电流及时引入地，从而避免触电事故的发生。
}2. 请解释欧姆定律及其应用。
{答案：欧姆定律是指在恒温条件下，导体中的电流强度与两端电压成正比，与导体的电阻成反比。
公式为 I = V/R，其中 I 表示电流强度，V 表示电压，R 表示电阻。
欧姆定律广泛应用于电路计算中，如求解电路中的电流、电压和电阻等参数。
}。

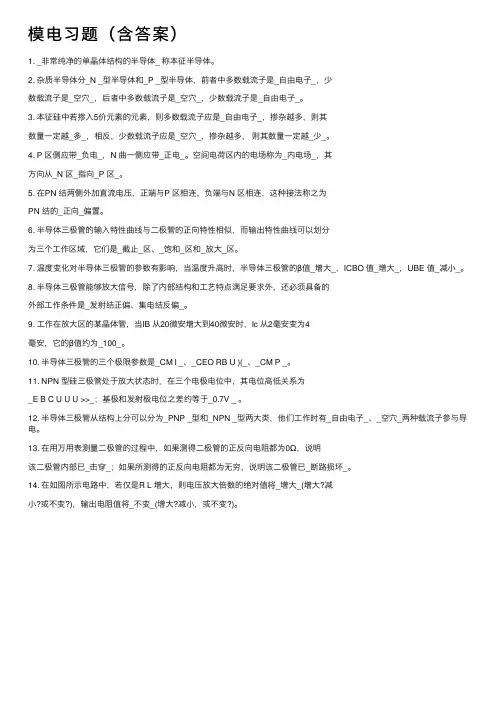

模电习题（含答案）
模电习题（含答案）1. _⾮常纯净的单晶体结构的半导体_ 称本征半导体。
2. 杂质半导体分_N _型半导体和_P _型半导体，前者中多数载流⼦是_⾃由电⼦_，少数载流⼦是_空⽳_，后者中多数载流⼦是_空⽳_，少数载流⼦是_⾃由电⼦_。
3. 本征硅中若掺⼊5价元素的元素，则多数载流⼦应是_⾃由电⼦_，掺杂越多，则其数量⼀定越_多_，相反，少数载流⼦应是_空⽳_，掺杂越多，则其数量⼀定越_少_。
4. P 区侧应带_负电_，N 曲⼀侧应带_正电_。
空间电荷区内的电场称为_内电场_，其⽅向从_N 区_指向_P 区_。
5. 在PN 结两侧外加直流电压，正端与P 区相连，负端与N 区相连，这种接法称之为PN 结的_正向_偏置。
6. 半导体三极管的输⼊特性曲线与⼆极管的正向特性相似，⽽输出特性曲线可以划分为三个⼯作区域，它们是_截⽌_区、_饱和_区和_放⼤_区。
7. 温度变化对半导体三极管的参数有影响，当温度升⾼时，半导体三极管的β值_增⼤_，ICBO 值_增⼤_，UBE 值_减⼩_。
8. 半导体三极管能够放⼤信号，除了内部结构和⼯艺特点满⾜要求外，还必须具备的外部⼯作条件是_发射结正偏、集电结反偏_。
9. ⼯作在放⼤区的某晶体管，当IB 从20微安增⼤到40微安时，Ic 从2毫安变为4毫安，它的β值约为_100_。
10. 半导体三极管的三个极限参数是_CM I _、_CEO RB U )(_、_CM P _。
11. NPN 型硅三极管处于放⼤状态时，在三个电极电位中，其电位⾼低关系为_E B C U U U >>_；基极和发射极电位之差约等于_0.7V _ 。
12. 半导体三极管从结构上分可以分为_PNP _型和_NPN _型两⼤类，他们⼯作时有_⾃由电⼦_、_空⽳_两种载流⼦参与导电。
13. 在⽤万⽤表测量⼆极管的过程中，如果测得⼆极管的正反向电阻都为0Ω，说明该⼆极管内部已_击穿_；如果所测得的正反向电阻都为⽆穷，说明该⼆极管已_断路损坏_。
模电复习
模电复习————————————————————————————————作者：————————————————————————————————日期：一、填空题：（每空1分，共30分）1．二极管的单向导电性为：外加正向电压时__导通____，外加反向电压时_截止______。
2．晶体管工作在饱和区时发射结正偏；集电结反偏。
3．三极管按结构分为_ pnp 和 npn 两种类型，均具有两个PN结，即__集电结______和____发射结____。
4．晶体管输出特性曲线分饱和；截止和放大三个区。
5．差动放大电路是有两个结构完全对称的单管放大器组成，因此能有效克服共模信号。
6．共射放大电路三极管静态工作点Q1过低，容易发生截止失真7．为稳定静态工作点应加直流（直流还是交流）反馈。
8．多级放大器常见的耦合方式有直接、阻容和变压器三种。
9．射极输出器是共集电极放大电路。
10．N型半导体中__自由电子_______是多子，P型半导体的主要导电方式是___空穴导电_____。
11．三极管有放大作用的外部条件是发射结__加正向电压______，集电结__加反向电压____。
12．并联电流负反馈可使放大电路的输出电阻增大，输入电阻减小得到电压稳定。
13．直接耦合放大电路存在的两个问题是______级间耦合_____和____零点漂移______。
14．三极管是______电流_____控制器件。
15．选择负反馈的四种基本类型之一填空：(1)需要一个电流控制的电压源，应选____电压并联负反馈_____。
（2）某仪表放大电路要求R i大、输出电流稳定，应选_____电流串联负反馈___。
二、单项选择题：（每题2分，共20分）16．有万用表测得PNP晶体管三个电极的电位分别是V C=6V，V B=0.7V，V E=1V 则晶体管工作在（ C ）状态。
A、放大B、截止C、饱和D、损坏17．电压放大电路和功率放大电路都可用微变等效电路法和图解法进行动态分析（B ）A、正确B、不正确C、无法确定D、基本正确18．要使放大电路输出电流稳定，且输入电阻增大，则采用（A ）A、串联电流负反馈B、并联电流负反馈C、并联电压负反馈D、串联电压负反馈19．如图电路中存在（ D ）负反馈。
《模电》练习题
练习题一1. 填空题1.1 贴片电阻多用数码法标示,如512标示Ω;5.1k1.2 色环电阻,红+红+橙+金+棕,表示阻值和误差为;22.3Ω±1%1.3 某采样电阻标注为R005,表示该电阻的阻值为Ω;0.0051.4 一瓷片电容其标示为104J,表示其容量为uF、误差为±5%;0.11.5 电容具有通,阻的电气特性;交流,直流1.6 电感在电路中常用“L”表示,电感的特性是通直流阻交流,频率越,线圈阻抗越大;高1.7 低频扼流圈应用于电流电路、音频电路或场输出等电路,其作用是阻止电流通过;低频交流1.8 P型半导体中的多数载流子是,N型半导体中的多数载流子是;空穴,电子1.9 温度增加时,二极管的正向电阻将会变;小1.10 PN结最大的特点是;单向导电性1.11 硅整流二极管1N4001的最大整流电流为A,最高反向工作电压为V;1,501.12 用指针式万用表R×1k挡测量某二极管电阻,在阻值较小的一次测量中,黑表笔接的是二极管的极;正1.13 三极管有三个引脚,基极用表示、集电极用C表示、极用E表示;B,发射1.14 三极管是内部含有2个PN结,并且具有放大能力的特殊器件;它分为型和型两种;NPN,PNP1.15 指针式万用表的黑表笔接三极管基极,红表笔接触另外两极中的任一电极,若指针偏转角度很大,说明被测管子是型;NPN1.16 驻极体话筒与电路的接法有输出和输出两种;源极,漏极1.17 用万用表测出的扬声器电阻值是电阻值,比标称阻抗值要,这是正常现象;直流,小1.18 压电陶瓷片是一种结构简单、轻巧的器件;电声1.19 电烙铁按结构可分为电烙铁和电烙铁;内热式,外热式1.20 焊接电子元件时,一般来说最恰当的时间是在s内完成;1.5~41.21 用数字万用表测试二极管的反向电阻,应显示为;12. 选择题2.1 有几位同学拿来一个滑动变阻器,看到铭牌上标有“20Ω1A”的字样,这几位同学讨论时说出了以下几种对铭牌意义的理解,你认为正确的是;CA.电阻的最小值是20Ω,允许通过的最大电流是1AB.电阻的最小值是20Ω,允许通过的最小电流是1AC.电阻的最大值是20Ω,允许通过的最大电流是1AD.电阻的最大值是20Ω,允许通过的最小电流是1A2.2 色环电阻,红+红+红+金表示;CA.222Ω±5%B.22Ω±5%C.2.2kΩ±5% C.2.2kΩ±10%2.3 符号表示 ;CA.可调电阻B.固定电阻C.压敏电阻D.电位器2.4 电容器250uF、300VAC是指;AA.耐交流电压最大300VB.耐交流电压最少300VC.耐直流电压300VD.适合300W用2.5 体积大、容量大,适用于电源滤波、低频耦合、旁路等场合的电容是;CA.瓷片电容B.涤纶电容C.电解电容D.纸介电容2.6 电路图形符号表示;BA.无铁芯的线圈B.有铁芯的线圈C.变压器D.可调电感2.7 在本征半导体中掺入微量的价元素,形成N型半导体;DA.二B.三C.四D.五2.8 本征半导体中,自由电子浓度空穴浓度;BA.大于B.等于C.小于D.跟温度有关2.9 本征半导体温度升高以后, ; CA.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变2.10 空间电荷区是由构成的;CA.电子B.空穴C.离子D.分子2.11 PN结加正向电压时,空间电荷区将;AA. 变窄B. 基本不变C. 变宽D.无法确定2.12 稳压管的稳压区是其工作在区;DA. 正向导通B.正向截止C.反向截止D.反向击穿2.13 当温度升高时,二极管的反向饱和电流将;AA. 增大B. 不变C. 减小D.由外部电路决定2.14 电路图形符号表示的是;CA.整流二极管B.三极管C.稳压二极管D.可控硅2.15 用万用表的R×100Ω档和R×1kΩ档分别测量一个正常的二极管的正向电阻,两次测量的结果将;BA.R×100Ω档的测量值比R×1kΩ的测量值大B.R×100Ω档的测量值比R×1kΩ的测量值小C.相同D.无法判断2.16 已知二极管的反向击穿电压U BR=20V,当电源电压U S=5V时,测得反向电流I S=2μA;若把电源电压U S调整到10V,则电流I S的大小约为;CA.10 μAB.4μAC.2μAD.1μA2.17 电路图形符号表示的是型三极管;BA.NPNB.PNPC.CBED.BCE2.18晶体三极管管是器件;AA.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流2.19 工作在放大区的某三极管,如果当i B从10μA增大到20μA时,i C从2mA变为4.5mA,那么它的β约为;DA.100B. 200C. 225D. 2502.20 在正常放大的电路中,测得晶体管三个电极的对地电位分别为6V、5.7V和0V,则该三极管的类型和材料为;DA.NPN硅管B.PNP硅管C.NPN锗管D.PNP锗管3. 判断题3.1 四色环电阻的第四色带,一般标示误差,金色为±5%,银色为±10%; √3.2 光敏电阻表面的光线愈强,电阻值愈小;√3.3 电容器容量的标注方法有直标法、文字符号法和色标法等;色标法与电阻的不同;×3.4 漂移运动是少数载流子运动而形成的;√3.5 因为N型半导体的多子是自由电子,所以它带负电;×3.6 型号为2CW14的稳压二极管其稳压值U Z在6~7.5V之间,说明某一2CW14管子的稳压值是在6~7.5V之间可变;×3.7 如果稳压二极管的工作电流I Z<I Zmin,则管子可能被损坏;×3.81发光二极管的管压降比硅稳压二极管的管压降要大;√3.9 用万用表R×1k挡测量某发光二极管的正反向电阻值,若两次测量的结果均接近无穷大,说明该发光二极管已经损坏;×3.10 指针万用表R×100挡的黑表笔串接1.5V电池后接发光二极管的正极,红表笔接发光二极管的负极,正常的发光二极管应发光;√3.11 若测得三极管的集电极电流I C>I CM,说明管子肯定发生热击穿而损坏;×3.12 三极管的电流总能满足I C=βI B的关系;×练习题二1. 填空题1.1 放大电路的静态是指时的工作状态,动态是指时的工作状态;u i=0,u i≠01.2 放大电路必须设置合适的静态工作点,否则,输出信号可能产生;失真1.3 NPN 管放大电路,如果静态工作点设置太低可能产生失真；如果静态工作点设置太高可能产生失真;截止,饱和1.4 放大电路的输入电阻R i是从看进去的等效电阻,放大电路的输出电阻R O是从看进去的等效电阻;输入端,输出端1.5 造成放大电路静态工作点不稳定的因素很多,其中影响最大的是;温度1.6 信号从基极输入、从集电极输出的是共的放大电路；信号从基极输入,从发射极输出的是共的放大电路;发射极,集电极1.7三种组态的三极管基本放大电路比较,输入电阻最大的是共的放大电路,输出电阻最小的是共的放大电路;集电极,集电极1.8 三种组态的三极管基本放大电路比较,即能放大电压信号,也能放大电流信号的是共的放大电路;发射极1.9 某放大器输入电压有效值为10mV,信号源电压有效值为20mV,信号源内阻为1kΩ,则该放大器的输入电阻为kΩ;11.10 某放大器空载时测得输出电压为2V,接上3kΩ的负载电阻后,测得输出电压为1.5V,则该放大器的输出电阻为kΩ;11.11 某多级放大器中各级电压增益为：第一级25dB、第二级30dB、第三级-15dB、第四级60dB,该多级放大器的总增益为,总的放大倍数为;100dB,1051.12 当电压放大倍数下降为最大电压放大倍数A u m的0.707倍时,所对应的两个频率分别称为和;下限截止频率,上限截止频率,1.13 多级电压放大器级间耦合方式有耦合、耦合和耦合三种方式;直接,变压器,阻容1.14 在多级放大电路中,后级的输入电阻是前级的,而前级的输出电阻可视为后级的;负载电阻,信号源内阻1.15 某放大器的开环放大倍数为A,引入反馈后的放大倍数为A f,若|A f|>|A|,则可断定引入的是反馈;正1.16 负反馈可以使输入电阻增大；负反馈可使输出电压稳定;串联,电压2. 选择题2.1 处于放大状态的NPN型三极管,各电极的电位关系是;CA.U B>U C>U EB.U E>U B>U CC.U C>U B>U ED.U C>U E>U B2.2 处于放大状态的PNN型三极管,各电极的电位关系是;BA.U B>U C>U EB.U E>U B>U CC.U C>U B>U ED.U C>U E>U B2.3 低频小功率NPN型硅三极管饱和时,U CE近似等于;AA.0.3V CC2.4 固定偏置共射放大电路,如果用直流电压表测得U CE≈V CC,可能是 ;BA.R B短路B. R B开路C. R C开路D.β过大2.5 固定偏置共射放大电路,如果用直流电压表测得U CE≈0,可能是 ;AA.R B短路B. R B开路C. R C短路D.β过小2.6 基本共射放大电路中,基极电阻R B的作用是;AA.限制基极电流,使三级管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路2.7 基本共射放大电路中,集电极电阻R C的作用是;BA.限制集电极电流的大小B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路D.保护直流电压源E C2.7 有两个空载放大倍数相同,输入和输出电阻不同的放大器甲和乙,对同一信号源进行放大,在负载开路的情况下,测得甲的输出电压小,这说明甲的;BA.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小2.8 放大电路产生零点漂移的主要原因是;AA.环境温度变化引起参数变化B.放大倍数太大C.采用了直接耦合方式D.外界存在干扰源2.9 NPN管基本共射放大电路输出电压出现了非线性失真,通过减小R B失真消除,这种失真一定是失真;BA.饱和B.截止C.双向D.相位2.10 一个放大器由两级相同的放大器组成,已知它们的增益分别为30dB和40dB,则放大器的总增益为;CA.30dBB.40dBC.70dBD.1200dB2.11 多级放大器与单级放大器相比,电压增益将;AA.提高B.降低C.不变D.不确定2.12 电流并联负反馈对放大器的影响,正确的是;DA.能稳定静态工作点,增加电压放大倍数的稳定性,减小输入电阻B.使放大器不稳定,可能产生自激振荡C.能稳定静态工作点,提高输入电阻,稳定放大器的输出电压D.能稳定放大器的输出电流,减小输入电阻,但放大器带负载能力减小2.13 为了稳定静态工作点,应引入;AA.直流负反馈B.交流负反馈C.直流正反馈D.交流正反馈2.14 某负反馈放大电路,输出端接地时,电路中的反馈量仍存在,则表明该反馈是;BA.电压B.电流C.串联D.并联2.15 某负反馈放大电路,输出端接地时,电路中的反馈量变为零,则表明该反馈是;AA.电压B.电流C.串联D.并联2.16 如果希望减小放大电路向信号源索取的电流,则宜采用负反馈;CA.电压B.电流C.串联D.并联2.17 如果希望负载变化时输出电流稳定,则应引入负反馈;BA.电压B.电流C.串联D.并联2.18 如果希望负载变化时输出电压稳定,则应引入负反馈;AA.电压B.电流C.串联D.并联2.19 负反馈放大电路产生自激振荡的条件除了满足相位平衡条件φA +φB ＝2n+1π,还需满足的幅值条件是 ;A A.F A =1 B.F A ＞1 C.F A ＜1 D.F A=0 3. 判断题3.1 只有放大电路既能放大电流又能放大电压,才称其具有放大作用;×3.2 可以说任何放大电路都具有功率放大的作用;√3.3 共射放大电路既能放大电流信号又能放大电压信号;√3.4 放大器不带负载时的增益比带负载时的增益小;×3.5 放大电路必须加上合适的直流电源才能正常工作;√3.6 直接耦合放大电路的低频响应比阻容耦合放大电路的好;√3.7 阻容耦合放大电路只能放大交流信号,不能放大直流信号;√3.8 直接耦合放大电路的温漂很小,所以应用很广泛;×3.9某两级放大器中各级电压增益为：第一级2dB 、第二级3dB,放大器的总增益为6 dB;×3.10 负反馈可以消除放大器本身产生的非线性失真;×3.11 在放大电路中,通过合理引入交流负反馈,可使电路的增益得到稳定;√3.12 电压负反馈可以稳定输出电压,流过负载的电流也就必然稳定了;×4. 计算分析题4.1 如图2.4b 所示固定偏置共射放大电路中,已知三极管静态时的U BEQ =0.7V,电流放大倍数β=80,r be =1.2k Ω；R B =500 k Ω,R C =R L =5k Ω,V CC =12V;试求：1静态工作点Q ；2电压放大倍数A u 、输入电阻R i 和输出电阻R O ;1I BQ =22.6uA,I CQ =1.8mA,U CEQ =3V ；2A u =-166.7,R i =1.2k Ω,R O =5 k Ω;4.2 如图2.4b 所示固定偏置共射放大电路中,忽略三极管管压降,电流放大倍数β=80,r be =1.42k Ω；R B =750 k Ω,R C =R L =5.1k Ω,V CC =15V;试求：1静态工作点Q ；2负载R L 接入和断开两种情况下的电压放大倍数A u ;3输入电阻R i 和输出电阻R O ;4若信号源内阻R S =1.42 k Ω,求负载时的电压放大倍数A us ;1I BQ =20uA,I CQ =1.6mA,U CEQ =6.84V ；2R L 断开时,A u =-287 ；R L 接入时,A u =-144；3R i =1.42k Ω,R O =5 .1k Ω；4A us =-72;4.3 如图2.16a 所示分压式共射放大电路中,已知三极管静态时的U BEQ =0.7V,电流放大倍数β=100,r be =1k Ω；R B1=5 k Ω,R B2=15 k Ω,R E =2.3 k Ω,R C =R L =3k Ω,V CC =12V;试求：1静态工作点Q ；2电压放大倍数A u 、输入电阻R i 和输出电阻R O ;3分别估算信号源内阻R S =1 k Ω和3k Ω两种情况下的A us ;1I BQ=10uA,I CQ=1mA,U CEQ=6.7V；2A u=-150,R i=0.79kΩ,R O=3kΩ；3A us1=-66；A us2=-31;4.4 如图2.16a所示分压式共射放大电路中,已知三极管静态时的U BEQ=0.7V,电流放大倍数β=80,r be=2.2kΩ；R B1=5kΩ,R B2=20kΩ,R E=2.3 kΩ,R C=R L=10kΩ,V CC=15V;试求：1静态工作点Q；2电压放大倍数A u、输入电阻R i和输出电阻R O;3若将三极管换成β=100的管子,点将如何变化;4若旁路电容C E开路,则电压放大倍数A u和输入电阻R i将如何变化;1I BQ=12.5uA,I CQ=1mA,U CEQ=2.7V；2A u=-182,R i=1.42kΩ,R O=10kΩ；3I CQ、U CEQ基本不变,I BQ=10uA 4A u=-2.17,R i=3.92kΩ,R O=10kΩ;4.5 在图2.19中,已知三极管静态时的U BEQ=0.7V,电流放大倍数β=100,r be=1kΩ；R B=200kΩ,R E=R L=3kΩ,V CC=12V;试求：1静态工作点Q；2电压放大倍数A u、输入电阻R i和输出电阻R O;1I BQ=22.5uA,I EQ=2.25mA,U CEQ=5.25V；2A u=0.993,R i=86.5kΩ,R O=9.9Ω;4.6 在图P4.6所示电路中,哪些引入了交流负反馈分别判断它们的反馈组态;图P 4.6练习题三1. 填空题1.1 在差分放大电路中,大小相等、极性或相位一致的两个输入信号称为信号；大小相等,极性或相位相反的两个输入信号称为信号;共模,差模1.2 差分放大电路,若两个输入信号u i1 = u i2,则输出电压,u o = V；若u i1=100 V,u i2=80 V,则差模输入电压u i d= V；共模输入电压u i c = V;0,20,901.3 根据输入输出连接方式不同,差分放大电路可分为、、、和四种类型;双端输入双端输出,双端输入单端输出,单端输入双端输出,单端输入单端输出1.4 双端输入双端输出的理想差分放大电路中,电压放大倍数A ud=100,若两个输入电压u i1 =+15mV, u i2=+5mV,则输出电压u o= mV;10001.5 已知某差分放大电路的差模放大倍数A ud=100,共模放大倍数A uc=0 ;试问：1u i1=5mV,u i2=5mV,u O= ;02u i1=5mV,u i2=-5mV,u O= ;1V3u i1=0,u i2=-10mV,u O= ;1V2. 选择题2.1 直接耦合放大电路输入级采用差分放大电路是为了;CA.稳定增益B.提高输入电阻C.抑制温漂D.扩展频带2.2 差模信号是差分放大电路两个输入端信号的;BA.和B.差C.比值D.平均值2.3 对于长尾式差分放大电路,在差模交流通路中,射极电阻R E可视为;BA.开路B.短路C.2R ED.R E2.4 与乙类功率放大电路比较,甲乙类功率放大电路的主要优点是;DA.放大倍数大B.效率高C.输入电阻大D.交越失真小2.5 理想状态下,甲类功率放大电路的效率最大可达,乙类功率放大电路的效率最大可达;A,CA.50% D.100%2.6 所谓电路的最大不失真输出功率是指输入正弦波信号幅值足够大,使输出信号基本不失真且幅值最大时, ;DA.晶体管上得到的最大功率B.电源提供的最大功率C.负载上获得的最大直流功率D.负载上获得的最大交流功率2.7 当互补推挽功率放大电路的输入信号为1kHz、10V的正弦电压时,输出电压波形如图P2.14所示;说明电路中出现了；AA.饱和失真B.截止失真C.频率失真D.交越失真为了改善输出电压波形,应;DA.进行相位补偿B.适当减小功率放大管的直流偏置电压|U BE|C. 适当增大功率放大管的直流偏置电压|U BE|D.适当减小输入信号图P 2.14 图P2.152.8 当互补推挽功率放大电路的输入信号为1kHz、10V的正弦电压时,输出电压波形如图P2.15所示;说明电路中出现了；DA.饱和失真B.截止失真C.频率失真D.交越失真为了改善输出电压波形,应;CA.进行相位补偿B.适当减小功率放大管的直流偏置电压|U BE|C. 适当增大功率放大管的直流偏置电压|U BE|D.适当减小输入信号3. 判断题3.1 参数完全对称的双端输入双端输出差分放大电路,只能放大差模信号,不能放大共模信号;√3.2 差分放大电路用恒流源代替R E是为了增大差模放大倍数;×3.3 产生零点漂移的原因主要是三极管参数受温度的影响;√3.4 放大电路采用复合管是为了减小输入电阻和放大倍数;×3.5 利用两只NPN型管构成的复合管只能等效为NPN型管;√3.6 利用一只NPN型管和一只PNP型管构成的复合管只能等效为PNP型管;×3.7 镜像电流源电路中两只晶体管的特性应完全相同;√练习题四1. 填空题1.1 集成电路按功能可分为和两大类;模拟集成电路,数字集成电路1.2 集成运放是一种放大倍数、输入电阻和输出电阻的直接耦合多级电压放大电路;高,高,低1.3 集成运放的输入级通常采用电路,输出级通常采用电路;差分放大,互补对称式功放1.4 集成运放有两个输入端,分别称为输入端和输入端;同相,反相1.5 反映了集成运放输入端向信号源索取电流的大小;差模输入电阻1.6 集成运放的理想条件是：开环差模电压放大倍数A od＝；差模输入电阻r id＝；输出电阻r o＝；共模抑制比K CMR= ；上限截止频率f H=∞;∞,∞,0,∞1.8 为了工作在线性工作区,应使集成运放电路引入；为了工作在非线性区,应使集成运放电路在状态;负反馈,无反馈或正反馈1.9 识别集成运放是否工作在线性区的关键是看;外电路是否引入负反馈1.10 理想集成运放工作在线性区的两个基本特点：一是；二是;u+ = u-或者虚短, i+ = i- = 0或者虚短1.11 集成运放的输入方式有输入、输入和输入三种;反相输入,同相输入,差动输入1.12 输入电阻很大的运算电路是比例运算放大器,电路中引入的是负反馈;同相,电压串联1.13 电压比较器中的集成运放通常工作在区,电路引入了反馈;非线性,无或正1.14 在模拟运算电路中,集成运放通常工作在区,电路引入了反馈;线性,负1.15过零比较器可将正弦波变为波,积分器可将方波变为波;方,三角1.16 有用信号频率为20Hz~1kHz,应选用滤波电路；有用信号频率低于4kHz,应选用滤波电路；希望抑制50Hz的交流电源的干扰,应选用滤波电路；希望抑制1MHz 以下的信号,应选用滤波电路；带通,低通,带阻,高通2. 选择题2.1 集成运放电路实质上是一个;AA.直接耦合的多级放大电路B.阻容耦合的多级放大电路B.变压器耦合的多级放大电路C.单级放大电路2.2 集成运放的A od越大,表示；K CMR越大,表示;DBA.最大共模输入电压越大B.抑制温漂的能力越强C.最大差模输入电压越大D.对差模信号的放大能力越强2.3 关于理想运算放大器的错误叙述是;AA.输入阻抗为零,输出阻抗也为零B.输入信号为零时,输出处于零电位C.频带宽度从零到无穷大D.开环电压放大倍数无穷大2.4通用型集成运放的中间级多采用;AA.共射放大电路B.差分放大电路C.OCL电路D.OTL电路2.5 集成运放的互补输出级采用共集接法,其原因是;CA.频带宽B.放大电压的能力强C.带负载能力强D.输入电阻大2.6 集成运放的输入失调电压U IO和失调电流I IO的数值越大,说明集成运放;AA.输入级参数对称性差B.放大差模信号能力差C.高频特性差D.最大共模输入电压大2.7为了工作在线性工作区,应使集成运放电路处于 状态；为了工作在非线性区,应使集成运放电路处于 状态;BCA.正反馈B.负反馈C.正反馈或无反馈D.负反馈或无反馈2.8 关于理想集成运放的输入电阻和输出电阻论述正确的是 ;AA.输入电阻为∞,输出电阻为0B.输入电阻为0,输出电阻为∞C.输入电阻和输出电阻均为∞D.输入电阻和输出电阻均为02.9 关于比例运算电路的说法,不正确的是 ;DA.同相比例运算电路存在共模信号B.反相比例运算电路不存在共模信号,即共模信号为零C.同相和反相比例运算电路都可用叠加定理求输出D.同相和反相比例运算电路都存在虚地2.10 在图P2.10所示电路中,设u I ＞0,若R F开焊,则电路的输出电压u O = ;BA.+U OMB.－U OMC.∞D.02.11在图P2.10所示电路中,若R ＝R F ,则电路的输出电压u O = ;DA.+U OMB.－U OMC.u ID.－u I2.12 图P2.10所示电路的反馈类型和极性是 ;BA.电压串联负反馈B.电压串联正反馈C.电压并联负反馈D.电压并联正反馈 2.13 图P2.10所示电路的电压放大倍数为 ;A A.R R A F uf -= B.R R A F uf = C.R R A F uf +=1 D.RR A F uf -=1 2.14 为了得到电压放大倍数为100的放大电路,应选用 ;B A.反相比例运算电路B.同相比例运算电路C.积分运算电路D.微分运算电路 2.15 为了得到电压放大倍数为－50的放大电路,应选用 ;AA.反相比例运算电路B.同相比例运算电路C.积分运算电路D.微分运算电路2.16 图P2.16中实现积分运算的电路是 ;A2.17 如图P2.17所示电路,当输入方波信号时,电路的输出波形为 ;CA.正弦波B.矩形波C.三角波D.尖脉冲图P2.10图P2.16图P2.173. 判断题3.1 在运算电路中,同相输入端和反相输入端均为“虚地”;× 3.2 实现运算电路不一定非引入负反馈;×3.3 在深度负反馈条件下,运算电路依靠反馈网络实现输出电压和输入电压的某种运算;√ 3.4 集成运放在开环情况下一定工作在非线性区;√3.5 当集成运放工作在非线性区时,输出电压不是高电平,就是低电平;√ 3.6 由集成运放组成的有源滤波电路中一定引入了深度负反馈;√ 3.7 电压比较器电路中集成运放的净输入电流为零;√3.8 电压比较器的阈值电压是使集成运放同相输入端电位和反相输入端电位相等的输入电压;√3.9 电压比较器将输入开关信号转换为模拟信号;×3.10 电压比较器输出端限幅电路中的稳压管不一定非加限流电阻不可;×3.11 集成运放在开环时,输出电压很难调到零,只有在闭环时,输出电压才容易调到零;√4. 计算分析题4.1 试求图P4.1所示各电路输出电压与输入电压的运算关系式;a 由于R N =R 1//R 2//R f =R P =R 3,所以332211I f I f I f O u R R u R R u R R u ⋅+⋅-⋅-=,可得u O =-2u I1-2 u I2+5 u I3b 由于R N =R 1 //R f =R P =R 2//R 3,所以332211I f I f I f O u R R u R R u R R u ⋅+⋅+⋅-=,可得u O =-10u I1+10 u I2+ u I3 c 由于R N =R 1 //R f =R P ,所以2111I f I f O u R R u R R u ⋅+⋅-=,可得u O =-8u I1+8 u I2d 由于R N =R 1 //R 2///R f =R P =R 3//R 4,所以44332211I f I f I f I f O u R R u R R u R R u R R u ⋅+⋅+⋅-⋅-=,可得u O =-20u I1-20 u I2+40 u I3+ u I4图P4.11.2 正弦波振荡电路按组成选频网络的元件类型不同,分为 振荡电路、 振荡电路和 振荡电路;RC ,LC ,石英晶体1.3 文氏桥正弦波振荡电路的“桥”是以 、 、 和 各为一臂组成的;选频网络串联的RC ,并联的RC ,负反馈网络中的R 1,R F1.4 常见的LC 正弦波振荡电路有 、 、和 三种;变压器反馈式,电容三点式,电感三点式1.5 为了得到音频信号发生器,应采用 正弦波振荡器;RC2. 选择题2.1 正弦波振荡器只需满足下述条件就能产生振荡 ;D A.ΦA +ΦF ＝2nπn ＝0,1,2,… B.｜AF ｜＝1C.｜AF ｜＞1D.ΦA +ΦF ＝2nπn ＝0,1,2,…,且｜AF ｜＞1;2.2 RC 串并联网络在RCf f π210==时,电路呈 ;BA.感性B.阻性C.容性D.以上都不是2.3 正弦波振荡电路中正反馈网络的作用是 ;A A.保证电路满足相位平衡条件B.提高放大器的放大倍数C.使振荡器产生单一频率的正弦波D.保证放大器满足幅值条件 2.4 在正弦波振荡器中,放大电路的主要作用是 ;A A.保证振荡器满足振荡条件能持续输出正弦波信号 B.保证电路满足相位平衡条件 C.把外界的影响减小D.以上三种作用都具有2.5 在RC 文氏桥正弦波振荡电路中,为了满足振荡的相位平衡条件,放大电路的输出信号与输入信号的相位差的适合值为 ;DA.90°B.180°C.270°D.360°2.6 在LC 电感三点式振荡电路中,要求L 1、L 2的连接点中心抽头必须交流接 ;B A.电感B.发射极C.集电极D.基极2.7 RC 文氏桥振荡电路的起振条件是,放大器的放大倍数A u ＞ ;B A.B.3C.D.22.8 某电子设备要求产生频率在10~20MHz 之间连续可调的正弦波振荡信号,应采用 ；若另一电子设备要求产生频率为20MHz 的正弦波振荡信号,且频率稳定度为10-8,应采用 ;BCA.RC 振荡电路B.LC 振荡电路C.石英晶体振荡电路D.以上均可b2.9 产生低频正弦波一般可用 振荡电路,要求频率稳定度很高,则可用 振荡电路;C A.RC ,LCB.LC ,RCC.RC ,石英晶体D.LC ,石英晶体3. 判断题3.1 只要满足相位平衡条件,电路就会产生正弦波振荡;×3.2在振荡频率特别高时,应考虑正弦波振荡电路中的放大电路采用共基接法;√3.3 正弦波振荡电路的频率应决定于选聘网络,而不应决定于晶体管的极间电容、分布电容等;√3.4 桥式文氏桥RC 正弦波振荡电路的唯一特点是以RC 串并联网络作为选频网络;× 3.5 具有选频网络的放大电路引入正反馈,就将产生正弦波振荡;× 3.6 RC 振荡电路的振荡管一直工作在线性放大区;√3.7 电容三点式正弦波振荡电路输出的谐波成分比电感三点式的大,因此波形差;×练习题六1. 填空题1.1 稳压电源一般由 、 和 三部分电路组成;整流,滤波,稳压1.2 在负载电流比较小时且其变化也比较小的时候,应采用 滤波电路,而负载电流比较大时应采用 滤波电路;电容,电感1.3 直流稳压电源按稳压调整元件与负载的连接关系分 型稳压电源和 型稳压电源;串联,并联1.4 若电源变压器副边电压为U 2,若采用 整流电路,则输出电压平均值为U OAV ＝0.45U 2；若采用全波整流电路,则输出电压平均值为U OAV ＝ U 2;半波,0.91.5 若电源变压器副边电压为U 2,则桥式整流后的输出电压平均值为U OAV ＝ ,桥式整流电容滤波后满足R L C ≥3~5T /2的输出电压平均值为U OAV ＝ ;0.9U 2,1.2U 21.6 电路如图P1.6所示; 已知：U OAV =20V,R L =100Ω;且满足R L C ≥3~5T /2;则变压器副边电压U 2= ；若电容C 脱焊,负载电阻R L 上的平均电流I LAV = ;17V,150mA1.7电路如图1.7所示;已知U I =12~14V,稳压管U Z =5V,I Z =5mA, P ZM =200mW,R L =250;限流电阻R 的取值范围为 ；若R =220Ω时,负载电阻R L 开路,则稳压管可能因 ;150~280Ω,管耗过大而损坏1.8 串联稳压电源正常工作时,调整管工作在 状态,比较放大管工作在 状态,提供基准电压的稳压二极管工作在 状态;放大,放大,反向击穿2. 选择题2.1 理想二极管在单相桥式整流、电阻性负载电路中,承受的最大反向电压为 ;B A.小于22UB.等于22UC.大于22U 且小于222UD.等于222U2.2 理想二极管在半波整流电容滤波电路中的导通角为 ;AA.小于180°B.等于180°C.大于180°D.等于360°图P1.6图P1.7。
模电试卷及答案 大题判断填空选择
模电大题选择，填空判断一、VD1,VD2为理想二极管，其导通电压为0V，电路如图所示，画出u O的波形。
（15分）二、判别题：（21分）1、若放大电路中三极管3个电极的电位分别为下列各组数值，试确定它们的电极和三极管的类型。
（a）①5V ②1.2V ③0.5V（b）①6V ②5.8V ③1V（c）①-8V ②-0.2V ③0V2、某一放大电路中引入了直流负反馈和交流电流并联负反馈，这些反馈是否能够（1）稳定输出电压（）（2）稳定输出电流（）（3）增加输出电阻（）（4）增加输入电阻（）（5）增大静态电流（）（6）稳定静态电流（）三、某两级阻容耦合放大电路如图所示，已知β1= β2=40，试求：（24分）（1）各级电路的静态工作点；（2）各级电压放大倍数Au1，Au2和总电压放大倍数Au；（3）放大器输入电阻Ri和输出电阻Ro；（4）后级采用什么电路？有什么优点？四、OTL电路如图所示，电容C足够大，三极管的饱和压降U CES=1V，求：（15分）（1）电路中VT1、VT2工作在哪一种方式？（2）R1、VD1、VD2的作用是什么？（3）电位器RP的作用是什么？（4）负载R L上能够得到的最大不失真输出功率P omax是多少？五、如图所示电路属长尾式差动放大器。
已知VT1、VT2为硅管。
β =100，试计算（15分）（1）电路静态工作点Q；（2）差模电压放大倍数A ud；（3）差模输入电阻R id和输出电阻R od。
六、判断图示电路中反馈是何种交流反馈类型，若满足深度负反馈条件，求电压放大增益。
（15分）七、运算放大器应用电路如图所示，图中运放均为理想运放，U BE=0.7V。
（15分）（1）求出三极管c、b、e各极对地电位；（2）若电压表读数为200mV，试求出三极管的β值。
九、具有放大环节的串联型稳压电路如图所示，已知变压器副边u2的有效值为16V，三极管VT1、VT2的β1= β2 =50，U BE1=U BE2=0.7V, U Z=+5.3V，R1=300Ω，R2=200Ω，R3=300Ω，Rc2=2.5kΩ。
模电练习题
一、选择题1、半导体具有（D）A、放大与开关特性B、光敏、热敏和掺杂特性C、电容和光电特性D、单向导电性、反向击穿特性2、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态。
A、正偏B、反偏C、导通D、截止3、PNP型三极管工作在放大区时发射结、集电结的偏置是（）A、发射结正偏，集电结反偏B、发射结正偏，集电结正偏C、发射结反偏，集电结反偏D、发射结反偏，集电结正偏4、某一个放大电路的电压放大倍数A u=1000，用分贝表示，则为（）A、20dBB、40dBC、60dBD、80dB5、共基极放大电路的电压放大倍数A u=（）A、＞＞1B、≈1C、＜＜1D、06、抑制温漂（零漂）最常用的方法是采用（）电路。
A、差动放大B、正弦C、数字D、共基极7、某负反馈放大器的A f=90，F=0.01，则基本放大器的A=（）A、10B、9C、900D、1008、某一电压放大电路中，当输出端开路时，输出电压为6V，当接入2KΩ负载电阻后，输出电压下降为3V，则该电路的输出电阻为（）A、1KΩB、2KΩC、3KΩD、4KΩ9、某放大电路，信号源为电流源，现要求输出电压稳定，则最好采用（）A、电压串联负反馈B、电流并联负反馈C、电压并联负反馈D、电流串联负反馈10、工作在放大区的某三极管，当I B从20μA增大到40μA，I C从1mA增大到2mA时，它的β约为（）A、10B、0.05C、100D、5011、N型半导体是在本征半导体中加入以下物质后形成的（）A、电子B、空穴C、三价元素D、五价元素12、模拟乘法器不能够实现的运算功能为（）A、平方运算B、除法运算C、平方根运算D、加减运算13、功率放大器的效率是指（）A、P i与P o之比B、P o与P D之比C、P o与P c之比D、P o与P i之比14、电路如图1所示，已知U CC＝12V，R C＝3kΩ，β＝40且忽略U BE,若要使静态时U CE＝9V，则R B应取（）。
模电试题-选择、判断题
一、判断题（1）√（2）×（3）√（4）×（5）√（6）×（7）×（8）√（9）×（10）×（11）√（12）×（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）√（23）√（24）×（25）√（26）×（27）√（28）×（29）×（30）×（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）（2）因为N型半导体的多子是自由电子，所以它带负电。
（）（3）PN结在无光照、无外加电压时，结电流为零。
（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（）（5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。
（）（）（6）若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。
（7）只有电路既放大电流又放大电压，才称其有放大作用；（）（8）可以说任何放大电路都有功率放大作用；（）（9）放大电路中输出的电流和电压都是由有源元件提供的；（）（10）电路中各电量的交流成份是交流信号源提供的；（）（11）放大电路必须加上合适的直流电源才能正常工作；（）（12）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（13）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（14）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
( )（15）阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
( )（16）直接耦合多级放大电路各级的Q点相互影响，它只能放大直流信号。
( )（17）只有直接耦合放大电路中晶体管的参数才随温度而变化。
模电、数电100问
1、温度对半导体材料的导电性能有什么影响?答：温度对半导体的导电性能有很大影响。
当温度升高时，半导体材料内的自由电子和空穴数量迅速增加，半导体的导电性能将迅速提高。
2、什么是本征半导体和杂质半导体？答：化学成分纯净的半导体就是本征半导体。
在本征半导体中掺入某些五价或三价的杂质元素之后便获得杂质半导体，杂质半导体的导电性能得到显著改善。
3、什么是N型半导体?什么是P型半导体?当两种半导体制作在一起时会产生什么现象?答：多数载流子为自由电子的半导体叫N型半导体。
反之，多数载流子为空穴的半导体叫P型半导体。
P型半导体与N型半导体接合后便会形成P-N结。
4、PN结最主要的物理特性是什么？答：单向导电能力和较为敏感的温度特性。
5、PN结还有那些名称？答：空间电荷区、阻挡层、耗尽层等。
6、二极管主要用途有哪些？答：整流、检波、稳压等。
7、晶体管是通过什么方式来控制集电极电流的?答：通过电流分配关系。
8、什么是三极管的穿透电流？它对放大器有什么影响？答：当基极开路时，集电极和发射极之间的电流就是穿透电流：，其中是集电极-基极反向漏电流，和都是由少数载流子的运动产生的，所以对温度非常敏感，当温度升高时二者都将急剧增大。
从而对放大器产生不利影响。
因此在实际工作中要求它们越小越好。
9、三极管的门电压一般是多少？答：硅管一般为0.5伏.锗管约为0.2伏.10、在三极管组成的放大器中，基本偏置条件是什么？答：发射结正偏；集电结反偏。
11、三极管输入输出特性曲线一般分为几个什么区域？答：一般分为放大区、饱和区和截止区。
12、放大电路的基本组态有几种？它们分别是什么?答：三种，分别是共发射极、共基极和共集电极。
13、静态工作点的确定对放大器有什么意义？答：正确地确定静态工作点能够使放大器有最小的截止失真和饱和失真，同时还可以获得最大的动态范围，提高三极管的使用效率。
14、放大器的静态工作点一般应该处于三极管输入输出特性曲线的什么区域？答：通常应该处于三极管输入输出特性曲线的放大区中央。
模电判断题(有标准答案)
判断题：1：在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）答案：√难度：2知识点：杂质半导体2：因为N型半导体的多子是自由电子，所以它带负电。
（）答案：×难度：2知识点：PN结3：PN结在无光照、无外加电压时，结电流为零。
（）答案：√难度：1知识点：PN结4：处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（）答案：×难度：2知识点：晶体管的结构5：结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其R GS大的特点。
（）答案：√难度：3知识点：晶体管的结构及类型6：若耗尽型N沟道MOS管的U GS大于零，则其输入电阻会明显变小。
（）答案：×难度：3知识点：二极管的种类，二极管的伏安特性7：只有电路既放大电流又放大电压，才称其有放大作用；（）答案：×难度：1知识点：放大电路的定义8：可以说任何放大电路都有功率放大作用；（）答案：√难度：2知识点：放大电路的功率计算9：放大电路中输出的电流和电压都是由有源元件提供的；（）答案：×难度：2知识点：放大电路的组成及个元件的作用10：电路中各电量的交流成份是交流信号源提供的；（）答案：×难度：3知识点：放大电路的交流通路11：放大电路必须加上合适的直流电源才能正常工作；（ ）答案：√难度：1知识点：放大电路的组成原则12：由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ）答案：×难度：2知识点：放大电路的直流通路分析13：只要是共射放大电路，输出电压的底部失真都是饱和失真。
（） 答案：×难度：2知识点：基本共射放大电路14：在图P2.5所示电路中，已知晶体管的β＝80，r b e ＝1k Ω，iU ＝20mV ；静态时U B E Q ＝0.7V ，U C E Q ＝4V ，I B Q ＝20μA 。
模拟电子技术模电-第2章答案(含大题)
第二章训练题一、判断题：1.只有电路既放大电流又放大电压，才称其有放大作用。
（×）2. 放大电路中输出的电流和电压都是由有源元件提供的。
（×）3.电路中各电量的交流成份是交流信号源提供的；（× ）4.放大电路必须加上合适的直流电源才能正常工作。
5. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。
（×）6. 当单级放大电路的静态工作点过高时，根据I b=I c/β，可选用β大的晶体三极管来减小I b 。
（×）7. 只要是共射放大电路，输出电压的底部失真都是饱和失真。
（×）8. 若单管共射放大电路中的三极管为NPN型，输出电压的底部失真时为饱和失真。
（√）9. 在共射放大电路中，若晶体管为NPN，输出电压u o出现底部失真，则该失真为截止失真。
（×）10. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。
（×）11.可以说任何放大电路都有功率放大作用；（√）12.若单管共射放大电路出现截止失真，可适当增大基极电阻R B消除失真。
（ × ）13.某二级电压放大电路中，已知A u1=－10、A u2=－50 ，则总的电压放大倍数为500。
（√）14. 某二级电压放大电路中，已知Au1=50、Au2=100 ，则总的电压放大倍数为150。
（√）15. 现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
（×）16. 有人测得晶体管的U BE=0.7V, I B=20µA，因此推算出：be r=U BE/I B=0.7V/20µA=35KΩ。
（×）17.放大电路如图1所示，已知：U CC＝12V，R B＝240kΩ，R C＝3kΩ，晶体管β＝40，且忽略U BE。
模电试卷
一、判断题1、在P 型半导体中如果掺入足够量的五价元素，可将其改型为N 型半导体。
（X ）2、只要是共射放大电路，输出电压的底部失真都是饱和失真。
（X ）3、只要集成运放引入正反馈，就一定工作在非线性区。
（X ）4、在电源电压相同的情况下，功率放大电路比电流放大电路的输出功率大。
（ ）5、整流的目的是将交流变为直流。
（ ）二、选择题1、PN 结在无光照、无外加电压时，结电流为（ C ）A 正值B 负值C 零D 未知2、集成运放电路采用直接耦合方式是因为（ A ）A 集成工艺难于制造大容量电容B 可获得很大的放大倍数C 可使温漂小3、直流负反馈是指（ B ）A 直接耦合放大电路中所引入的负反馈B 在直流通路中的负反馈C 只有放大直流信号时才有的负反馈而交流负反馈是指（ A ）A 在交流通路中的负反馈B 阻容耦合放大电路中所引入的负反馈C 只有放大交流信号时才有的负反馈4、通用型集成运放适用于放大（ C ）A 任何频率信号B 高频信号C 低频信号5、为了避免50Hz 电网电压的干扰进入放大器，应采用哪种类型的滤波电路（ A ）A 带阻B 带通C 低通D 高通6、欲实现50-=u A 的放大电路，应选用（C ）A 微分运算电路B 同相比例运算电路C 反相比例运算电路D 积分运算电路7、LC 串联网络在谐振时呈（ B ），在信号频率大于谐振频率时呈（A ），在信号频率小于谐振频率时呈（ C ）A 感性B 阻性C 容性8、现有直接耦合基本放大电路如下：A 共射电路B 共集电路C 共基电路选择合适答案填入空内。
（1）输入电阻最小的电路是（ C ）（2）输出电阻最小的电路是（B ）（3）高频特性最好的电路是（ C ）（4）输入电压与输出电压反相的电路是（ A ）9、在输入量不变的情况下，若引入反馈后（B ），则说明引入的反馈是负反馈。
A 输入电阻增大B 净输入量减小C 净输入量增大D 输出量增大三、填空题1、欲得到电流-电压转换电路，应在放大电路中引入 （1）电压并联 负反馈；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（2）电流串联 负反馈；欲减小电路从信号源索取的电流，增强带负载能力，应在放大电路中引入（3）电压串联 负反馈；欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（4）电流并联 负反馈。
模电复习试题及答案(选择、填空、判断)
《模拟电子技术》复习题综合（半导体基础知识、单管共射放大电路）一.选择题1、在本征半导体中掺入微量的 D 价元素，形成N 型半导体。
A.二B.三C.四D.五2、在P 型半导体中，自由电子浓度 C 空穴浓度。
A.大于B.等于C.小于3、本征半导体温度升高以后， C 。
A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子B.空穴C.离子D.分子5、PN 结加正向电压时，空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通B.反向截止C.反向击穿7、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时，二极管的反向饱和电流将 A 。
A. 增大B. 不变C. 减小D. 都有可能9、工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为 C 。
A. 83B. 91C. 100D. 1010、晶体管是 A 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流11、在正常放大的电路中，测得晶体管三个电极的对地电位如图所示，试判断管子的类型和材料。
图1为 D ；图2为 A 。
[基极电位总是处于中间]A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中，基极电阻R b 的作用是 A 。
A.限制基极电流，使晶体管工作在放大区，并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中，集电极电阻R c 的作用是 B 。
模电试卷题库（含答案）
模电试卷题库（含答案）1.某个处于放⼤状态的电路，当输⼊电压为10mV，输出电压为,输⼊电压为15mV时，输出电压为7V（以上均为直流电压），它的电压增益为（ C ）a、700b、650c、100d、-1002.当输⼊信号频率为f L或f H时，电压增益的幅值约下降为中频时的（ B ）a、05.b、c、d、13.当输⼊信号频率为fL或fH时, 电压增系下降了( B )。
A、2 dBB、3dBC、4dBD、6dB4.某放⼤电路在负载开路时的输出电压为4V，接3KΩ的负载电阻后输出电压降为3V，这说明放⼤电路的输出电阻为（ C ）a、10KΩb、2KΩc、1 KΩd、Ω5.⽤两个AU相同的放⼤电路A和B分别对同⼀个具有相同内阻的电压信号进⾏放⼤，测试结果输出电压VOA>VOB，由此可知A⽐B （ B ）a、⼀样b、差c、好d、⽆法判别b、输⼊电阻⼩c、输出电阻⾼d、输出电阻低理想运放7.在线性区内，分析理想运放⼆输⼊间的电压时可采⽤（A ）a、虚短b、虚断c、虚地d、以上均否8.如图⽰，运放A为理想器件，则其输出电压V0为（A ）a、0Vb、3Vc、6Vd、9V9.如图⽰，运放A为理想器件，则其输出电压VO为（ C ）a、9Vb、6Vc、0Vd、3V10.设V N、V P和V0分别表⽰反相输⼊端、同相输⼊端和输出端，则V0与V N、V P分别成（ D ）a、同相、同相b、反相、反相c、同相、反相d、反相、同相11.若要将幅度为±Um的矩形波转变为三⾓波，则应选⽤（D ）12.A、反相⽐例运算电路13.B、同相⽐例运算电路14.C、微分运算电路15.D、积分运算电路半导体16.N型半导体是在本征半导体中加⼊以下物质后形成的（D ）。
a、电⼦d、五价磷元素17.半导体中有两种载流⼦，它们分别是（C ）a、电⼦和受主离⼦b、空⽳和施主离⼦c、电⼦和空⽳d、受主离⼦和施主离⼦18.在杂质半导体中，多数载流⼦的浓度主要取决于（ B ）a、温度b、杂质浓度c、掺杂⼯艺d、晶体缺陷19.在室温附近，当温度升⾼时，杂质半导体中浓度明显增加是（C ）a、载流⼦b、多数载流⼦c、少数载流⼦d、正负离⼦20.温度升⾼后，在纯半导体中，其电⼦、空⽳变化为（ A ）a、⾃由电⼦和空⽳数⽬都增多，且增量相同b、空⽳增多，⾃由电⼦数⽬不变c、⾃由电⼦增多，空⽳数⽬不变d、⾃由电⼦和空⽳数⽬都不变⼆极管21.PN结不加外部电压时，PN结中的电流为（B ）a、只从P区流向N区b、等于零c、只从N区流向P区d、⽆法判别22.流过⼆极管的电流⼀定，⽽温度升⾼时，⼆极管的正向电压（A ）a、减⼩b、增⼤c、基本不变d、⽆法确定23.当PN结外加正向电压时，耗尽层将（ C ）24.⼆极管正向电压从增⼤5%时，流过的电流增⼤为（ B ）a、5%b、⼤于5%c、⼩于5%d、不确定25.温度升⾼时，⼆极管的反向伏安特性曲线应（ A ）a、上移b、下移c、不变d、以上均有可能26.利⽤⼆极管组成整流电路，是应⽤⼆极管的（ D ）a、反向击穿特性b、正向特性c、反向特性d、单向导电性27.PN结形成后，PN结中含有（ D ）a、电⼦b、空⽳c、电⼦和空⽳d、杂质离⼦28.PN结不加外部电压时，扩散电流与漂移电流应（ A ）a、相等b、⼤于c、⼩于d、⽆法确定29.稳压管能够稳定电压，它必须⼯作在（ D ）a、正向状态b、反向状态c、单向导电状态d、反向击穿状态30.以下四种半导体器件中，为硅稳压管的是（ C ）31.在⼀般电路分析计祘时，常将⼆极管简化为理想模型、恒压降模型、折线模型和⼩信号模型。
模电基础测试题(带答案)
6、在图 2.24 所示的电路中，设 A 为理想运放，已知运放的最大输出电压 Vom 12V ，
当 vI 5V 时， vO （
）。
A．15V B．12V C． 12V D． 15V
12
《模拟电子技术基础》习题册
§2.7 自检题参考答案
一、 填空题
1、线性区、非线性区、 VCC 。
）。
（6）、欲实现两个信号之差，应选用（
）。
2、为使运放工作于线性状态，应（
）。
A．提高输入电压 B．提高电源电压 C．降低输入电压 D．引入深度负反馈
3、在图 2.23 所示的电路中，设 A 为理想运放，那么电路中存在如下关系（
）。
图 2.23
图 2.24
A． v 0 B． v vI C． v vI i1 R2 D． i1 i2
C、1.5V
2、共基放大电路输出电压与输入电压之间的相位关系是（ ）。
A、同相
B、反相
C、不定
3、饱和失真和截止失真都属于（ ）。
A、非线性失真
B、线性失真
C、频率失真
4、电路如图(a)所示，输出特性曲线如图（b）所示，那么电路的直流负载线为图（b）中的
（ ）。
A、L1 线 B、L2 线 C、L2 线和 L3 线 D、L3 线
二、判断题
1、√ 。 2、× 。3、× 。4、× 。 5、√。 6、×。 7、× 。 8、×。 9、× 。 10、×。
三、选择题
1、C。 2、C。3、B。4、B。5、C。6、C。7、C。
11
《模拟电子技术基础》习题册
4.6 自检题
一、填空题
1、三极管放大的外部条件是（
）、（
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. （）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
答案:错. 两级接在一起，第二级就是第一级的负载，加了负载，放大倍数就会减小2.（）阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
答案:对.阻容耦合，中间有隔直电容，只能传递交流，不能传递直流.所以能放大交流，但Q独立。
3.（）放大电路的输出电阻越小，称为放大电路的带负载能力越强。
答案：对4. （）只有直接耦合放大电路中晶体管的参数才随温度而变化。
答案：错5. （）在环境温度升高时，二极管的正向压降将减小。
答案：对。
在环境温度升高1度，二极管的正向压降将减小2-2.5mV6. （）只有电路既放大电流又放大电压，才称其有放大作用。
答案：错7. （）放大电路必须加上合适的直流电源才能正常工作。
答案：对8. （）因为N型半导体的多子是自由电子，所以它带负电。
答案：错。
半导体是不带电的，无论是N还是P。
多子是电子的，会相应的有正离子存在，整个半导体是中性。
9. （）图中电路能放大正弦信号。
答案：不能。
画交流通路。
Vbb把Ui短路了。
10. 图2为图1放大电路的交流等效电路。
答案：错，多Re11.放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
答案：错。
因为放大倍数稳定决定于1+AF。
12.若放大电路的放大倍数为负倍数，则引入的反馈一定是负反馈。
答案：错。
负反馈与放大倍数正负无关，比如同相比例电路。
放大倍数是正，反馈是负。
13.运算电路中一般均引入负反馈。
答案：对。
14.若放大电路引入负反馈，则负载电阻变化时，输出电流基本不变。
答案：错。
因为没说引入的是什么（电压或电流）负反馈。
该是电流负反馈。
15.负反馈放大电路的放大倍数一定比组成它的基本放大电路的放大倍数小。
答案：对。
负反馈，净输入减小。
所以输出会减小，，输出比原始输入肯定减小。
输出/原始输入。
16.在运算电路中，集成运放的反相输入端均为虚地。
答案：错。
17.反馈量仅仅决定于输出量。
答案：对。
因为正向传输远远大于直接传输，直接传输忽略了。
输出是由输入和反馈决定。
18.理想集成运算放大器两输入端之间电压接近于零，因而称为“虚断”。
答案：错。
虚短。
19.既然电压负反馈稳定输出电压，那么必然稳定输出电流。
答案：错。
20.（）只要在放大电路中引入反馈，就一定能使其性能得到改善。
答案：错.负反馈才可以.21.电路引入了正反馈，就能产生正弦波振荡。
答案:错.AF≥1才行.正反馈只是一方面22.集成运放在开环时工作在线性区。
答案:错。
开环或正反馈，非线性。
23.在RC桥式正弦波振荡电路中，若RC串并联选频网络中的电阻均为R，电容均为C，则其振荡频率f0＝1/RC。
答案：错。
f0=1/2πRC24.单限比较器比滞回比较器灵敏度高，而滞回比较器比单限比较器抗干扰能力强。
答案：对。
25. 电压比较器中的集成运放满足虚短路和虚断路的特点。
答案：错。
虚短和虚断，是线性的特点。
电压比较器的运放是工在非线性，所以只满足虚断。
26.在单相桥式整流电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
答案：对。
桥式是0.9，坏一个管子成了0.45。
27.线性稳压电源中的调整管工作在线性区。
答案：对。
线性就是输出和输入成比例关系，，，非线性，输出就2个状态，最大或最小28.整流后的电压经电容滤波后，平均值变小。
答案：错。
整流是0.9，，加电容后1.2。
c断路变小对。
29.在电网电压和负载变化时，稳压电路的输出电压绝对不变。
答案：错。
30.PN结_______时导通，反偏时_______，所以PN结具有_______导电性。
答案：正截止单向31.当温度升高时，二极管反向电流_______，正向压降_______。
答案：增大，减小32.当工作在放大区的某三极管的IB从12μA增大到22μA时，Ic从1.2mA增大到2mA，则它的β值约为_______ 。
答案：80.β = ΔIC / ΔIB = 2mA - 1mA / 22μA - 12μA =8033.当晶体管工作在放大区时，发射结应正偏，集电结应________。
答案：反偏。
34.图中所示二极管电路，设二极管导通电压UD＝0.7V。
则输出电压UO1＝_______ V。
答案：1.335.图中所示二极管电路，设二极管导通电压UD＝0.7V。
则输出电压UO2＝_______ V。
答案:1.336.图中所示二极管电路，设二极管导通电压UD＝0.7V。
则输出电压UO3≈_______V。
答案:-237.如图电路中VCC= 12V，β=100，UBEQ= 0.7V，若要基极电流IBQ=20μA，则Rb = _____kΩ；若测得UCEQ= 6V，则Rc= _______kΩ答案:565.Rb=(vcc-ubeq)/IBQ. Rc= 3kΩ38.在画放大电路的交流通路时，容量大的电容视为( )。
答案:短路.39.共集电极放大电路具有电压放大倍数小于近似等于_______，输入电阻_______，输出电阻_______等特点，所以常用在输入级，输出级或缓冲级。
答案:1 大小40.测得放大电路中某晶体管的直流电位如图，其中基极电位为____V。
答案：11.3，写12的是E41．三极管放大电路共有三种基本接法分别是_______、_______、_______放大电路。
答案：共集共基共射42．某放大电路在负载开路时的输出电压为6V，当接上2kΩ负载后,其输出电压降为4V，则该电路的输出电阻为______kΩ。
答案：1 .uo’\(uo\Rl)-Ro=143．为了稳定静态工作点，应引入（）负反馈答案：直流。
44．负反馈放大电路和放大倍数AF=_______，对于深度负反馈放大电路的放大倍数AF=_______。
答案：AF=A/(1+AF),深度AF=1/F45．为了改变输入电阻和输出电阻，应引入（）负反馈。
为了稳定静态工作点，应引入（）负反馈。
答案：交流，直流46.（）运算电路可将三角波电压转换成方波电压。
（）运算电路可将方波电压转换成三角波电压。
答案:微分.积分。
47.电路如图所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。
电路引入了________（填入反馈组态）负反馈。
电压放大倍数Auf＝（）。
答案：电压串联。
引到非输入端（串联）。
引自输出端（电压）。
11。
同相比例，放大倍数是1+Rf/R。
反相比例，放大倍数是-Rf/R。
48．电路如图所示，电路引入了（）______（填入反馈组态）负反馈。
答案：电压并联49.（）比例运算电路的输入电流等于流过反馈电阻中的电流。
答案：反相50.电路如图所示，电路引入了_________（填入反馈组态）负反馈。
答案：电流串联51．（）比例运算电路中集成运放两个输入端的电位等于输入电压。
答案：同向。
反相的是虚地（UN=UP=0）同相的（Un=Up=Ui）52．直流稳压电源如图所示。
已知稳压管DZ的稳定电压UZ＝4.3V，R1＝R2＝R3＝300Ω。
其中T1是（）管。
T2管构成的电路是（）电路。
输出电压的最大值是（） V。
输出电压的最小值是（）V。
答案：调整。
比较放大。
15v。
7.5v。
53．直接耦合放大电路存在零点漂移的主要原因是（）。
A.阻值有误差B.晶体管参数受温度影响C.电源电压不稳定答案:B54.用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。
A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）答案:CD.55.由NPN管构成的单管共射电路，输入正弦波时，输出波形如图，可确定放大电路产生的失真为（）。
A.饱和失真B.截止失真C.双向失真答案：A。
底部失真是饱和失真。
56. 集成放大电路采用直接耦合方式的最主要原因是（）。
A. 便于设计B. 放大交流信号C. 不易制作大容量电容答案：C。
57. 为增大放大倍数，双极型晶体管构成的集成运放的中间级多采用（）。
A. 共射放大电路B. 共集放大电路C. 共基放大电路答案：A共集没有电压放大。
共集没有电压放大。
共射既有电压又有电流放大常用在中间级。
输入常用共集。
58.在本征半导体中加入（）元素可形成N型半导体。
A. 五价B. 四价C. 三价答案：A59.放大电路三极管中三个电极电流的关系为（）A. IC>IB>IEB. IC>IE>IBC. IE>IC>IBD. IB>IC>IE答案：C。
60.在晶体管放大电路的三种基本接法中,（）的输出电压与输入电压反相。
A. 共集电路B. 共射电路C. 共基电路答案：B61.稳压管的稳压区是其工作在（）。
A. 正向导通B. 反向击穿C. 反向截止答案：B62. PN结加正向电压时，空间电荷区将（）。
A. 变窄B. 基本不变C. 变宽答案：A。
加正向电压，耗尽层变窄，导通。
63.选用差分放大电路的主要原因是（）。
A.克服温漂B.提高输入电阻C. 稳定放入倍数答案：A64. 差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（）倍。
A、1B、2C、3答案：B65. 差分放大电路的差模信号是两个输入端信号的（）。
A. 差B. 和C. 平均值答案：A。
差模的是差，共模的是平均值66.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）。
A. 电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D. 电流并联负反馈答案：A。
※欲减小电路从信号源索取的电流，是要提高输入电阻,串联。
增大带负载能力，引电压。
67.（）比例运算电路的输入电流等于零。
A. 反相B. 同相答案：B输入电流就是Ui端的电流68.. 直流负反馈是指（）。
A. 直接耦合放大电路中所引入的负反馈B. 只有放大直流信号时才有的负反馈C. 在直流通路中的负反馈答案：C根据定义，画直流通路，还包含的反馈是直流反馈。
根据定义，画交流通路，还包含的反馈是交流反馈。
都包含的是交直流。
都不包含的，是没有反馈69. （）比例运算电路中集成运放反相输入端为虚地。
A. 反相B. 同相答案：A70.为了增大放大电路的输出电阻，减小放大电路的输入电阻，应引入（）负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联答案：D71.对于放大电路，所谓开环是指（）。
A. 无信号源B. 无反馈通路C. 无电源D. 无负载答案：B72. 在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小答案：D73．为了减小放大电路的输入电阻应引入（）负反馈。
