智能塑壳断路器使用说明书

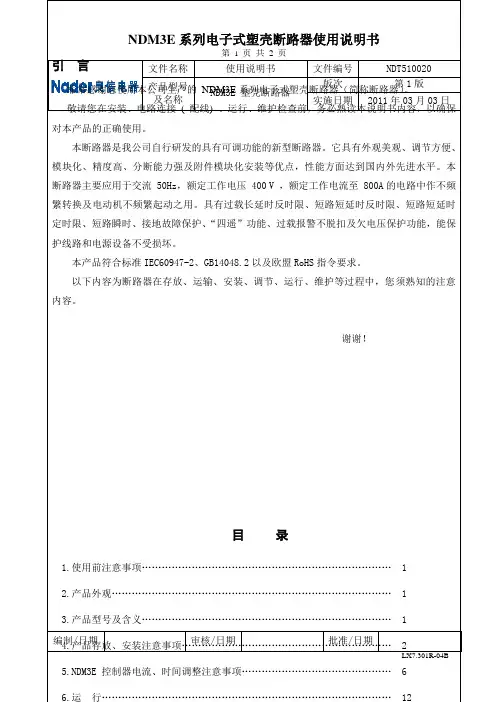

NDM3E使用说明书
第 1 页 共 2 页文件名称 使用说明书 文件编号 NDT510020 产品型号及名称 NDM3E 塑壳断路器 版次 第1版 实施日期 2011年03月03日 编制/日期 审核/日期 批准/日期 LX7.301R-04BNDM3E 系列电子式塑壳断路器使用说明书引 言 非常感谢您使用本公司生产的 NDM3E 系列电子式塑壳断路器（简称断路器）。
敬请您在安装、电路连接 ( 配线) 、运行、维护检查前，务必熟读本说明书内容，以确保对本产品的正确使用。
本断路器是我公司自行研发的具有可调功能的新型断路器。
它具有外观美观、调节方便、模块化、精度高、分断能力强及附件模块化安装等优点，性能方面达到国内外先进水平。
本断路器主要应用于交流 50Hz ，额定工作电压 400 V ，额定工作电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。
具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时、接地故障保护、“四遥”功能、过载报警不脱扣及欠电压保护功能，能保护线路和电源设备不受损坏。
本产品符合标准IEC60947-2、GB14048.2以及欧盟RoHS 指令要求。
以下内容为断路器在存放、运输、安装、调节、运行、维护等过程中，您须熟知的注意内容。
谢谢！目 录1.使用前注意事项 (1)2.产品外观 (1)3.产品型号及含义………………………………………………………………… 14.产品存放、安装注意事项………………………………………………………25.NDM3E 控制器电流、时间调整注意事项 (6)6.运 行 (12)第2页共 2 页文件编号NDT510020 版次第1版实施日期2011年03月03日LX7.301R-04B。
BM30 塑料外壳式断路器 使用说明书
BM30塑料外壳式断路器使用说明书1、适用范围2、型号及含义BM30系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为800V适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1250A的电路中作不频繁转换及电动机不频繁启动之用。
断路器具有过载、短路、欠电压和电源端N相断线保护功能，能保护线路、电源设备不受损坏。
符合标准：IEC60947-1，IEC60947-2，EC60947-4，IEC60947-5,GB/T 14048.1，GB/T 14048.2，GB/T 14048.4，GB/T 14048.5。
备注：电源端N相断线保护，只适用于四极断路器。
无此功能无代号。
当被保护线路中电源端N线断线以后，且负载不平衡造成零点漂移，此时单相用电设备会处于欠压或过压状态。
N相断线保护控制器检测各相电压，当相电压达到断路器的设定值(75V＜U≤170V±5％或者U≥280V±5％)时，控制器延时发出动作指令，断路器脱扣切断电路，保护用电设备、保证人身安全。
30I/-M N B 过载报警不脱扣开关可选代号四极代号脱扣方式及附件代号极数操作方式额定极限短路分断能力级别壳架等级额定电流电源端N相断线保护可选代号设计序号塑料外壳式断路器北京北元电器有限公司3、正常工作条件1海拔高度2000m 及以下，高海拔降容系数见样本降容系数表；周围介质温度不高于 +70℃ ( 对船用产品为 +45℃ ) 和不低于 -35℃（低于-35℃请与厂家联系），24h 内的平均值不超过 +35℃，高于+40℃时，用户需降容使用，降容系数见样本，储存温度-40℃~+75℃；安装地点的空气相对湿度在最高温度+40℃时不超过50％，在较低温度下可以有较高24、参数规格的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊措施；TH（三防型）符合GB/T2423.4、GB/T2423.18标准要求能耐受潮湿空气、盐雾、油雾、霉菌的影响；最大倾斜度为 ±22.5°；在无爆炸危险的介质中，且介质为不足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方，在没有雨雪侵袭的地方。
RMM2系列塑料外壳断路器安装使用说明书
RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。
断路器也可对电动机进行过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。
断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。
RMM2塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。
可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。
RMM2塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。
断路器的通讯功能可通过外挂专用RMM2-Modbus通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630采用外挂、内置两种方式均可实现通讯功能。
RMM2塑料外壳式断路器符合GB 14048.2，IEC 60947-2标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40︒C2.1.2 24h的平均值不超过+35︒C2.1.3 下限值一般不低于-5︒C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40︒C时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25︒C，并考虑到因温度变化发生在产品表面上的凝露。
2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3省略，四极断路器代号用4表示。
NM8、NM8S系列塑料外壳式断路器 说明书
120×140×79
2P
重量(kg)
固定式板前联接
3P
1.2
4P
1.6
注：1、4P产品仅提供分断能力S、H型；
2、NM8-630热磁式断路器的额定工作电流至500A；
A-217
NM8S-100 3, 4 40,50,63,80,100 750 8 690 S HR 85 100 125 50 70 100 50 70 100 35 50 60 8 10 20 -- -- 100 ■ A 7000 1000
■
■
■
■
■
■
■
■
■
■
-
-
■
■
■
■
-
-
■
■
■
■
-
-
■
■
-
-
-
-
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■ ■ ■ ■ ■ ■ ■ 70×157×88 105×157×88 140×157×88 1.5 2.1 2.8
■ ■ ■ ■ ■ ■ ■ 105×157×88 140×157×88 2.1 2.8
A-216
断路器类
4 功能和特性
NM8断路器
NM8-100
极数
2, 3, 4
额定电流(A)
In
16,20,25,32,40,50,63,80,100
DZ15系列塑料外壳式断路器 说明书
4.3.3 瞬时过电流脱扣器电流整定值 配电用断路器瞬时过电流脱扣器电流整定值为10In，电动机保护用断路器瞬时过电流脱扣器电流
整定值为12In，其准确度为±20%。 4.3.4 断路器过电流脱扣器的保护特性曲线图
配电保护用特性曲线图
电动机保护用特性曲线图
A
10000 5000
2000 1000 500
订货代号为：DZ15-40/3902，40A，80台。
附表：连接使用铜导线标准截面积
额定电流(A)
6
10
16
20
25
32
40
50
63
80
100
铜导线截面积(mm2) 1.0
1.5
2.5
2.5
4
6
10
10
16
25
35
A-315
A-314
断路器类
5 外形尺寸和安装尺寸
断路器的外形和安装尺寸见下图表。
壳架等级 额定电流(A) 40
100
极 数A 2 53±1.50 3 78±1.50 2 66±1.75 3 96±1.75
B 162±2.0 162±2.0 171±2.0 171±2.0
外形尺寸(mm)
ห้องสมุดไป่ตู้
人民电器 RDM1E系列电子式塑壳断路器 使用说明书
目 录RDM 1E塑料外壳式断路器RDM 1E 液晶塑料外壳式断路器237……………………………………………………………………RDM 1E 液晶量测塑壳式断路器69………………………………RDM 1E塑壳式断路器(项目型)101………………………………R D M1E塑料外壳式断路器符合标准：GB/T 14048.2警告：1.严禁擅自拆封，否则后果自负。
2.产品安装后使用前必须装上防护罩或隔弧板，否则后果自负。
3.本断路器安装必须由具有专业资格的人员进行配线作业。
4.严禁湿手操作断路器，否则可能发生电击事故。
5.断路器因保护电路发生故障(过载或短路)而分闸，必须查明原因，排除故障后，才能进行合闸操作。
6.断路器进行短路动作特性试验时，应使用经国家有关部门检测合格的专用测试装置，严禁利用相线直接触碰的试验方法。
注意：1.断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动和避免日晒。
2.安装前应检查铭牌上的技术参数是否符合要求，并手动操作断路器合、分3次，检验操作机构有无卡滞现象，并操作试验按钮，机构应可靠动作，确认完好无损后，方可安装。
3.为防止相间电弧短路，应对进出线端裸露导线及铜母线进行绝缘处理(150~200)mm。
4.断路器安装时，连接的电线应选择能承受相应载流量的铜导线，导线载面积参考值见表12。
5.板前接线的断路器可以安装在金属骨架或绝缘板上，板后接线的断路器应安装在绝缘板上。
6.断路器每六个月进行一次检查，检查时应切断电源，操作手柄时断路器合、分3次, 检查机构是否可靠；并检查断路器与安装板的绝缘电阻,同时清除外壳表层尘埃，保持良好绝缘, 如果绝缘电阻小于10MΩ，则该断路器应烘干或及时更换。
7.在整定断路器技术参数时，开关旋钮一定要旋到位。
否则可能造成误动作。
1 用途及适用范围RDM1E系列电子式塑壳断路器。
是本厂采用国际先进设计、制造技术研制、开发的新型断路器之一。
人民电器 DZ15系列塑料外壳式断路器 使用说明书
DZ15系列塑料外壳式断路器符合标准：GB/T 14048.2警告1 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线与相线，相线与中性线之间短接来测试短路保护特性的试验方法。
2 严禁湿手操作断路器，否则可能发生电击事故。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 断路器的过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
1、概述1.1 适用范围DZ15系列塑料外壳式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压220V或380V，额定电流至100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
断路器按GB/T 14048.2设计、制造与检验。
1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。
1.2.2 周围空气温度周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。
周围空气温度下限不低于-5℃。
1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。
1.2.3.2 污染等级：31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端接负载侧；与垂直面的倾斜度不超过5°。
1.2.5安装类别：III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2：二极，3：三极)壳架等级额定电流（A）设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。
全部零件安装在一个塑料外壳中。
2.2 工作原理当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸，从而切断电源起到过载或短路保护作用。
电子塑壳使用说明书
4
70
54
51
88 6.5
145
105
NYKM2E-400 3
152
4
60
129
58
166 8.5
200
108
NYKM2E-630 3
213
NYKM2E-800 4
140
143
58
183 10
283
210
（5）抽出式接线
南京南自西电电气有限责任公司
断路器型号
极数
安装开孔尺寸（mm）
A
B
Φd
NYKM2E-400
95
240
额定电流值
630 800
根数 2 2
电缆 每根截面(mm2)
185 240
根数 2 2
铜排 每根截面(mm2)
40×5 50×5
（2）选择接线端子
南京南自西电电气有限责任公司
配用 NYKM2E 断路器的接线端子采用 JGC 或 JBC 二种，其规格型号如图及表。
JGC 型
JIBC 型
型号
南京南自西电电气有限责任公司
3.0 安装
3.1 绝缘测试
本断路器出厂前已按标准规定绝缘测试。若安 装前进行复测，其步骤如下： 1）用 1000VDC 兆欧表 2）绝缘电阻应不小于 20MΩ 3）在断路器触头间、相间、相与外壳间（外壳用金 属箔覆盖）。 4）对接至主电路的欠压脱扣器，在进线与断路器外 壳间。 如用户无兆欧表，可用工频耐压测试仪代替试验， 测量部位参照绝缘测试方，施加电压 3000V/1min。
1.1 开箱检查注意事项
收到您订购的断路器后，请开箱检查以下各项 1.1.1 检查外观有无任何在运输过程中发生的损坏， 如外壳的破损等。 1.1.2 包装盒内除断路器、使用说明书、产品合格证 外，还应有安装使用的所配螺钉及有关附件。
DZ20系列塑料外壳式断路器 说明书
1 适用范围DZ20系列塑料外壳式断路器DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为660V，交流50Hz，额定工作电压380V及以下，其额定电流从16A至1250A。
一般作为配电用，其中Y、J型的额定电流225A及以下和壳架为400Y型的断路器亦可作为保护电动机用。
在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
配电用断路器，在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路保护。
该系列中，壳架等级额定电流从100A~630A的三极产品还带有透明盖，盖子采用新型耐高温、高强度聚碳酸脂材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。
符合标准：GB 14048.2。
2 型号及含义型号含义注：a.常用产品无代号；透明盖产品用“T”表示b.配电断路器无代号；保护电动机用断路器以2表示；c.手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示(壳架等级为1250A产品无转动手柄)；d.按额定极限短路分断能力高低分为：Y- 一般型、J- 较高型、C- 经济型。
DZ 20 □-□ □/□□□□派生代号 a用途代号 b脱扣器方式及附件代号(见表1)极数操作方式 c壳架等级额定电流额定极限短路分断能力级别 d设计代号塑料外壳式断路器报警触头分励脱扣器二组辅助触头欠电压脱扣器分励脱扣器 二组辅助触头分励脱扣器 欠电压脱扣器四组辅助触头二组辅助触头 欠电压脱扣器分励脱扣器 报警触头二组辅助触头 报警触头欠电压脱扣器 报警触头分励脱扣器 辅助触头 报警触头两组辅助触头 报警触头欠电压脱扣器 辅助触头 报警触头308310320330340350360370318328338348368378208210220230240250260270218228238248268278A注：a.表1所列规格用户根据需要选取，但在一台断路器中不应超过表1每格中所规定的项目；b.壳架等级100A，225A断路器，每组辅助触头为一常开，一常闭，其余断路器每组由二常开，二常 闭触头组成；c.报警触头均为一常开、一常闭触头；DZ20C-160无报警触头和电动转动操作规格；d.壳架等级100A、225A中无248、258、278、348、378的规格；e.热磁式脱扣器，为带电磁脱扣器和热脱扣器的脱扣器；f.DZ20C-160无230、330、238、338、250、350、270、370规格；g.DZ20-1250无230、330、238、338、250、350、270、370规格。
NM1系列塑料外壳式断路器 说明书
800
≤100
100/20
50/10
10000 2000 3、4
50/10
25/5
10000 2000 3、4
75/30
37.5/15
10000 2000 3、4
800
≤100
100/30
50/15
10000 2000 3、4
800
85/25
42.5/12.5 5000 800 3
≤100
A
注：① *为400V时的试验参数
A-291
断路器类
2.2 分类 2.2.1 按断路器的分断能力分：
标准型(S型)
H S
较高型(H型)
R
限流型(R型)
A
2.2.2 按断路器的接线方式分： 板前接线
板后接线
插入式
2.2.3 按操作方式分： 手柄直接操作
转动手柄操作
电动操作
2.2.4 按极数分：
二极
三极
四极
A-292
断路器类
2.3 附件
4.3 电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表4) 4.4 配电用断路器的瞬时动作特性整定为10In±20%， 电动机保护用断路器的瞬时动作特性整定为12In±20%。
序号 1 2 3
4
表4 电动机保护用断路器过电流脱扣器动作特性
I/In
约定时间
起始状态
1.0
＞2h
冷态
240Y
分励脱扣器， 250
欠电压脱扣器
预付费电表专用脱扣
器,欠电压脱扣器
250Y
340 340Y 350 350Y
二组辅助触头
260
塑壳断路器JCM1说明书
40/80 80
90
25 30
—
40 50
— 65 75
— 100
110
18/0.3 — 30/0.25 —
25/0.25 — 50/0.25
—
26/0.25 — 30/0.25 10/0.5
30/0.25 — 50/0.25 20/0.3
50mm
43/0.25 10/0.5 85/0.25 20/0.3
Icu/COSΦ
流 In A 数 固定式 插入式 400V 690V 400V 690V
飞弧距 离
JCM1-63L JCM1-63M JCM1-63
JCM1-100L JCM1-100M JCM1-100H JCM1-100 JCM1-225L JCM1-225M JCM1-225H JCM1-225 JCM1-400C JCM1-400L JCM1-400M JCM1-400H
c)大气的相对湿度在周围最高温度+40℃时不超过 50%，在较低的温度下可以有较高的相对
湿度，（例如 20℃时为 90%），并考虑到因温度变化发生在产品表面的凝露；
1.3.2 正常安装条件
a)安装条件：一般应垂直安装，也可水平安装（横装）；
b)安装类别：断路器主电路Ⅲ类；控制电路和辅助电路为Ⅱ类；
30/0.25 10/0.5 26/0.25 —
50/0.25 20/0.25 35/0.25 —
30/0.25 10/0.5 50/0.25 20/0.3
43/0.25 10/0.25 85/0.25 20/0.3
30/0.25 10/0.25 50/0.25 20/0.3
20/0.25 —
35/0.25 —
PEOPLE ELE. RDM2系列塑料外壳断路器 说明书
3.2 分类：3.2.1 按接线方式分为：板前接线、板后接线两种。
3.2.2 按过电流脱扣器型式分为：热动-电磁（复式）型、电磁(瞬动)型两种。
表 1 脱扣器方式及附件代号注：除RDM2-150外，其余型号无248、268、278、368、368、378规格。
4 主要技术指标4. 1 主要技术数据见表2表2 主要技术数据代号附件种类脱扣类别瞬时脱扣器复式脱扣器不带附件报警触头分励脱扣器辅助触头欠电压脱扣器二组辅助触头欠电压脱扣器辅助触头分励脱扣器报警触头辅助触头报警触头欠电压脱扣器报警触头分励脱扣器报警触头辅助触 头二组辅助触头报警触头欠电压脱扣器报警触头辅助触头分励脱扣器辅助触头200300208308210310220320230330240340260360270370218318228328238338248348268368278378250350分励脱扣器欠电压脱扣器壳架额定等级电流 Inm A 约定发 热电流 Ith A 额定绝缘电压 Ui V 额定工作电压Ue V 短路分断能力 kA 额定电流In A 飞弧距离 mm Icu/cos φIcs/cos φ15025060069038022/0.2528/0.2550/0.2525/0.2522/0.2528/0.2515025060015 20 25 3030 40 50 7090 100 125 15070 90 100125 150 175200 225 250250 300350 400450 500 600≤80≤80≤1001 用途及适用范围RDM2系列塑料外壳式断路器(以下简称断路器),其额定绝缘电压为690V 。
适用于交流50Hz ，额定工作电压380V ,额定电流至600A 及以下的配电线路中作线路的不频繁转换和电动机的不频繁启动之用。
断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。
断路器符合IEC60947-2和GB14048.2等相关标准的要求。
智能塑壳断路器使用说明书
智能塑壳断路器使⽤说明书FDDZ20LE（DZ）系列带⾃动重合闸功能漏电保护断路器使⽤说明书⼴东佛电电器有限公司1.⽤途FDDZ20LE（ZD）系列智能漏电保护断路器（带⾃动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全⽤电实际环境⽽研制开发的科技创新的产品。
集剩余电流等保护、回路主开关以及⼿动、⾃动分合闸等功能于⼀体的多功能的远程负荷监控型智能断路器。
FDDZ20LE（ZD）系列断路器适⽤于三相四线中性点直接接地的低压电⽹，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、⽋压、过压、缺相等进⾏保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接⼝。
本产品执⾏GB14048.2/IEC60947-2标准。
2. 使⽤环境和⼯作条件a.周围空⽓温度;上限不⾼于+60℃，下限不低于-5℃，24h的平均值不超过35℃。
b.海拔：安装地点的海拔不超过2000mc.⼤⽓条件：⼤⽓的相对湿度在周围最⾼温度为+40℃时不超过50%：在较低的温度允许有较⾼的湿度：在最湿⽉的⽉平均最低温度为+25℃时，该⽉的⽉平均最⼤相对湿度为90%，并考虑到因温度变化发⽣在产品表⾯的凝露，采取特殊的措施。
d.污染等级：3级。
e.安装类别：III类f.安装场所的外磁场在任何⽅向不超过磁场的5倍。
3. 型号及其含义4. 主要技术性能4.1主要技术参数见（表2）FD 企业代号DZ20LE 智能漏电保护断路器（DZ ）壳架等级电流（A ）-□□□4.3 产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。
20～60S 内⾃动重合闸⼀次，合闸5S内再次剩余电流动作，分闸⾃锁，待故障排除后需⼿动或按键合闸。
进线过压：断路器进线任⼀相电压超过设定档位时，3S内分闸保护，电压恢复正常，⾃动重合闸。
进线⽋压：断路器进线任⼀相电压低于设定档位时，6S内分闸保护，电压恢复正常，⾃动重合闸。
CM3DC塑料外壳断路器使用说明书(2012版)
Ｃ Ｍ ３ Ｄ Ｃ
常熟开关制造有限公司
× 时 ×× 分 ×× 秒。为防止假冒， 防伪码只能有效查询 一次， 如果您首次查询的时间与上述时间不符， 请当心该 产 品 是 假 冒 产 品。 如 有 疑 问 请 拨 打 咨 询 电 话 ４ ０ ０ ８ １ ５ ５ ９ ９ ９ 。 ” （ ３ ）如是假冒密码或密码输入错误， 您可以听到： “ 没有此防伪码， 请当心该产品是假冒产品。如有疑问请 拨打咨询电话 ４ ０ ０ ８ １ ５ ５ ９ ９ ９ 。 ” 此种情况为假冒产品或输 入密码有误。 （ ４ ）如果同一号码被重复查询过 ４次后继续查询， 您可听到“ 该防伪码已超过规定查询次数， 如有疑问请拨 打咨询电话 ４ ０ ０ ８ １ ５ ５ ９ ９ ９ 。 ” （ ５ ）如果防伪码超过 ４年， 您可听到“ 您所查询的防 伪码 已 超 过 服 务 期 限， 如有疑问请拨打咨询电话 ４ ０ ０ ８ １ ５ ５ ９ ９ ９ 。 ” ５ 、本公司的兆信防伪鉴别还可以通过因特网查询， ｔ ｔ ｐ ： ／ ／ ｗ ｗ ｗ ． ｔ ３ ３ １ ５ ． ｃ ｏ ｍ ， 联通后， 输入产品 因特网网址为 ｈ 上的防伪密码， 即可在显示器上看到查询的结果。 ６ 、本公司技术咨询电话 ８ ０ ０ ８ ２ ８ ２ ５ ２ ８ ， 投诉电话 ０ ５ １ ２ － ５ ２ ８ ４ ０ ４ ８ １ ， 周一至周五 ８ ∶ ０ ０ ～ １ ６ ∶ ０ ０ 。 谢 极数 Ａ 安装板 开孔尺寸 Ｂ ｍ ｍ ） （ Ｃ Ｍ ３ Ｄ Ｃ － １ ０ ０ ３ 、 ４ ２ ５ １ １ １ ３ ． ５ Ｃ Ｍ ３ Ｄ Ｃ － ２ ５ ０ ３ 、 ４ ３ ５ １ ２ ６ ４ ． ５ Ｃ Ｍ ３ Ｄ Ｃ － ４ ０ ０ ３ 、 ４ ４ ４ １ ９ ４ ７
Ｃ Ｍ３ Ｄ Ｃ ４ ０ 、 ５ ０ － １ ０ ０ ６ ３ ８ ０ １ ０ ０
NDM5（Z、E）-400 系列塑壳断路器使用说明书
文件名称 使用说明书 文件编号 NDT510081 产品型号及名称NDM5（Z 、E ）-400系列塑壳断路器版次 第5版 实施日期20181213编制/日期 彭浩然20181213 审核/日期胡琪20181213批准/日期 孙从林 20181213NDM5（Z 、E ）-400系列 塑壳断路器使用说明书 NDM5（Z 、E ）-400 NDM3L Series MCCB Operation Instructions上海良信电器股份有限公司目录1 适用范围与用途2 型号说明3 主要技术参数4 产品结构、标识简介5 工作环境6 注意事项7 接线图8 外形尺寸与安装尺寸9 操作10 连接11 附件使用说明12使用与维护13常见故障及处理1 适用范围与用途NDM5-400塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V、AC1000V，额定工作电流250A、320A、400A的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用，也可以对电动机的不频繁启动、制动、过载、短路等起保护作用。
NDM5E-400塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V，额定工作电流400A的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。
NDM5Z-400塑料外壳式断路器（以下简称断路器）, 额定绝缘电压为1500V，适用于额定工作电压DC750V（3P串联）、DC1000V（4P串联）、DC1200V（4P串联），DC1500V（4P串联）额定工作电流250A、320A、400A的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。
RMM2系列塑料外壳断路器安装使用说明书
RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。
断路器也可对电动机进行过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。
断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。
RMM2塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。
可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。
RMM2塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。
断路器的通讯功能可通过外挂专用RMM2-Modbus通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630采用外挂、内置两种方式均可实现通讯功能。
RMM2塑料外壳式断路器符合GB 14048.2，IEC 60947-2标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40︒C2.1.2 24h的平均值不超过+35︒C2.1.3 下限值一般不低于-5︒C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40︒C时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25︒C，并考虑到因温度变化发生在产品表面上的凝露。
2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3省略，四极断路器代号用4表示。
德力西 CDB6i-125 塑料外壳式断路器 使用说明书
CDB6i-125 使用说明书安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。
危险：●严禁湿手操作断路器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品；注意：●安装、维护与保养时，应由具有专业资格的人员操作；●产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；●使用前请确认产品额定电压、额定电流、频率及特性是否符合工作要求；●为防止相间短路，应对接线端裸露导线或铜母线进行绝缘处理；●如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；●本产品不适用于电动机频繁启动、电热设备、电容柜、高感性、高容性负载和高温环境等特殊场合；●产品报废时，请做好产品废弃物处理，谢谢您的合作。
认识CDB6i-125塑料外壳式断路器●面板介绍说明：1电源端 2公司商标 3产品系列型号 4额定电流：63，80，100，125 5产品型号 6 负载端 7 触头指示 8 额定极限短路分断能力 9 额定运行短路分断能力 10额定电压：230V/240V（1P）,400V /415V 11 整定电流：(C)Ii=8.5In(配电保护用)，(D)Ii=12In(电机保护用) 12 符合标准 13 额定频率 14 额定冲击耐受电压 15 使用类别 16不适用IT 17接线图 18认证标志正常使用、安装及运输条件●正常使用（1）周围空气温度不高于+70℃,不低于-35℃，24小时的平均值不超过+35℃；（2）安装地点的海拔不超过2000m；（3）大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时的90%，对于因温度变化偶尔产生的凝露，应采取防护措施。
●安装条件（1）断路器安装场所附近的外磁场，在任何方向均不应超过地磁场的5倍；（2）安装位置应垂直，各方向的倾斜度不超过10°；（3）安装在无冲击振动及无雨雪侵袭的地方；（4）污染等级：2级或3级；（5）安装类别：Ⅱ类、Ⅲ类；（6）防护等级：IP20（安装于配电箱、配电柜或盒中IP40）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FDDZ20LE（DZ）系列
带自动重合闸功能漏电保护断路器
使用说明书
广东佛电电器有限公司
1.用途
FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。
集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。
FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。
本产品执行GB14048.2/IEC60947-2标准。
2. 使用环境和工作条件
a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。
b.海拔：安装地点的海拔不超过2000m
c.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。
d.污染等级：3级。
e.安装类别：III类
f.安装场所的外磁场在任何方向不超过磁场的5倍。
3. 型号及其含义
4. 主 要 技 术 性 能
4.1主要技术参数见（表2）
FD 企业代号
DZ20LE 智能漏电保护断路器 （DZ ） 壳架等级电流（A ）
-□□□
4.3 产品功能
剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。
20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。
进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。
进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。
进线缺相：断路器进线任一相电压低于50V时，6S内分闸保护，无自动重合闸。
负载过流：以壳架等级电流执行负载过流分闸保护，无自动重合闸。
负载短路：以壳架等级电流执行负载短路分闸保护，无自动重合闸。
进线断零：进线侧零线断开后，三相电压不平衡达到一定值，断路器分闸动作，恢复后，自动重合闸。
手动分合：带手柄装置，可手动分合闸。
检修时，确保断路器明显断开，并不受电动控制。
电动合闸：正常运行时，对可允许自动重合闸的线路故障分闸，能电动自动执行合闸。
分合信号：把断路器运行分合状态以无源一组转换触点的形式输出。
外控分合：断路器分合闸控制可由外置按键控制，只能外接无源独立按键（钮）。
实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。
运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。
历史记录：动作信息记录可追溯查询历史分合闸原因等信息。
故障自诊：断路器重点关键器件和机构采取了比较完善的自检功能，出现故障以代码显示警告。
后备保护：当指令分闸没能执行成功时，自动启动后备分闸执行机构，不再执行自动重合闸指令。
过流可调：可设定断路器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。
显示界面：断路器系列有数码管和液晶屏两种显示方式供选择。
参数设定：断路器系列有功能档位拨码开关和菜单按键两种设置方式供选择。
485通讯：智能化数字化通信接口。
传送线路运行信息、断路器工作状态及接受远程分合闸指令等。
负载断零：当负载侧零线开路，且三相负载电流不平衡到一定值，断路器分闸动作，无自动重合闸。
自动跟踪：能根据线路实时漏电电流，自动设置漏电动作值，随时查询显示当前执行档位值。
漏电报警：在不允许漏电动作断电等场所，设定此档位，只显示剩余电流值，“漏电”灯闪，不执行漏电分闸。
5.使用方法
5.1 面板结构图
5.2 操作指南
本机共设6个功能菜单，分别是查信息、改密码、设参数、设时间、设报警和校参数。
按键功能表
5.3面板介绍
5.3.1 主显示屏（1）
说明：1、开机进入主显示屏。
2、A、B、C表示当前的电压值和电流值。
3、L是指当前的漏电流。
5.3.2 功能选择界面（5）
2.2.1
说明：1、在主显示屏的情况下，按“进入”键进入2.2.1功能选择界面。
2、按“上翻”“下翻”键进行功能选择，按“确认”键进入相应的功能界面
（前1项查询功能不需要密码，后5项需要密码）。
3
、按“返回” 键返回主显示屏。
5.3.3输入密码
说明：1、按“上翻”“下翻”键修改选中项的密码值
2、按“确认”键确认，光标跳到下一项，输完最后一位密码，按“确认”键后，若密码正确，进入相应的界面，若密码错误，弹出密码错误界面
3、按“返回” 键返回主显示屏。
5.3.4 说明：1、按“返回” 键返回输入密码界面。
5.3.5
说明：1、按“上翻”“下翻”键选择故障记录序号
2、按“确认”键查询历史故障记录值
3、按“返回”键返回主显示屏。
5.3.6 改密码
说明：1、可查询最近8次的雷击时间和雷击电流
2、按“返回”键返回主显示屏。
5.3.7 报警设定（8）
说明：1、按“上翻”“下翻”选择修改项
2、按“确认”键选中修改项，光标闪烁加快
3、按“上翻”“下翻”键修改选中项参数
4、按“确认”键保存修改的参数
5、按“返回”键返回主显示屏
5.3.8 时间设定（9）
说明：1、按“+”“-”键修改选中项
2、按“确认”键保存，光标跳到下一项
3、按“返回”键返回主显示屏。
说明：1、按“上翻”“下翻”选择修改项
2、按“确认”键选中修改项，光标闪烁加快
3、按“上翻”“下翻”键修改选中项参数
4、按“确认”键保存修改的参数
5、按“返回”键返回主显示屏。
5.3..10 参数校正
说明：1、进入参数校正界面后，按“上翻”“下翻”选择校正项
2、按“确认”键光标跳到“校正值”项
3、光标跳到“校正值”项后，按“上翻”“下翻”校正当前的电压
或者电流值。
与实际电压或者电流值一致后按“确认”键，程序自动进行参数
校正，光标自动返回校正项
4、按“返回”键返回主显示屏。
6、外形和安装
6.1外形及安装尺寸
6.2连接导线的参考截面
7. 产品维护
7.1 使用注意事项
a.请勿擅自开盖检查或修理
b.断路器分闸后，如无自动重合闸机构，须将手柄从自由脱扣位置向下复位至断开位置，方能进行再次合闸。
c.使用时务必安装好相间隔弧版，防止飞弧短路。
10。
