电动车装配标准(内部资料)

电动车装配标准(内部资料)

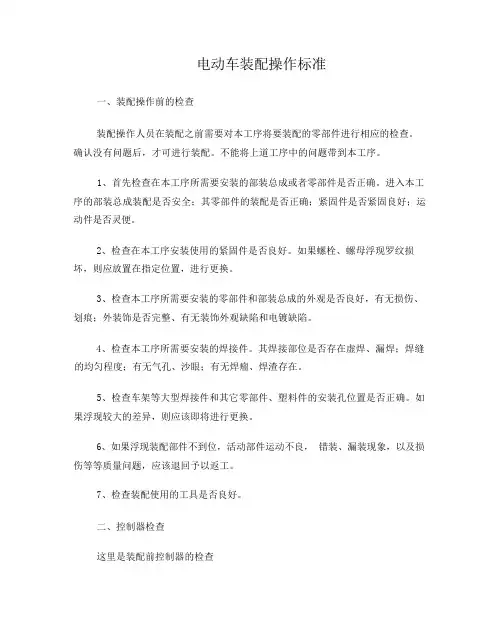

电动车装配操作标准一、装配操作前的检查装配操作人员在装配之前需要对本工序将要装配的零部件进行相应的检查。

确认没有问题后,才可进行装配。

不能将上道工序中的问题带到本工序。

1、首先检查在本工序所需要安装的部装总成或者零部件是否正确。

进入本工序的部装总成装配是否安全;其零部件的装配是否正确;紧固件是否紧固良好;运动件是否灵便。

2、检查在本工序安装使用的紧固件是否良好。

如果螺栓、螺母浮现罗纹损坏,则应放置在指定位置,进行更换。

3、检查本工序所需要安装的零部件和部装总成的外观是否良好,有无损伤、划痕;外装饰是否完整、有无装饰外观缺陷和电镀缺陷。

4、检查本工序所需要安装的焊接件。

其焊接部位是否存在虚焊、漏焊;焊缝的均匀程度;有无气孔、沙眼;有无焊瘤、焊渣存在。

5、检查车架等大型焊接件和其它零部件、塑料件的安装孔位置是否正确。

如果浮现较大的差异,则应该即将进行更换。

6、如果浮现装配部件不到位,活动部件运动不良,错装、漏装现象,以及损伤等等质量问题,应该退回予以返工。

7、检查装配使用的工具是否良好。

二、控制器检查这里是装配前控制器的检查1、外观应该清洁干净,出厂号码、专用等标记清晰。

各部位无裂痕、缺损。

螺钉紧固可*。

2、控制器的接头插口、插座应能够插接到位,无松动现象。

3、刹车控制应该断电灵敏。

4、控制器对电动机的控制检查:应该保证电动机运转稳定,输出功率达到预定的要求。

电动机的调速应连续、稳定。

5、欠压保护:; 36v 蓄电池为31.5±0.5v; 48v 蓄电池为42±0.5v。

6 过流保护:无刷电动机为14 ±1.0a;有刷电动机为19±1.0a。

7 骑行时,调速应该连续、稳定、可*。

8 控制器的功率消耗应不大于电动机的 4%。

9 控制器在使用时的温度应该小于50℃(在环境温度为25℃时;炎热天气温度可以稍有提高)。

如果温升过快或者温度过高,应该予以更换。

(检测控制器温度超标的简单方法:手背放置在控制器的外壳上,如果感觉温度难以接受,既有可能浮现超标的情况。

电动自行车装配工

电动自行车装配工

技术要求:(1)整车要求GB177611999《电动自行车通用技术条
电动自行车装配图例
一,工艺文件的种类: ① 装配流程图; ② 工艺过程卡 (工序卡); ① 作业指导书; ② 检验规程。 二,装配流程图
三,工艺过程卡 1,其内容包括:产品型号、部件名称、工序编号、 工序名称、工步代号、零件材料和数量、装配要 求和验收规则、工艺示图,设备、工装、工具名 称及代号、辅助材料等。 2,通过工艺过程卡可以了解到以下信息(1)规 定所装配的部件或零件的名称;(2)规定使用的 工具和设备;(3)规定验收规则。
一,装配图的作用:是确定各零部件在产品整体 中的相对位置、连接方式、传动路线及装配关系 的图纸,依据它分解绘制各零部件图,依据它组 装部件和产品的整体。 由部件组成的为总装配图(当然也含有部分零 件);由零件组成的则为部件装配图。 二,总装配图包括的内容 其内容:产品的基本形状;部件的编号及表格; 标题栏;重要的技术参数和装配尺寸以及对产品 的技术要求。
螺纹量规的名称及用途: a) 对多于4扣的内螺纹,止端塞规旋合量不得多于2 扣; b) 对少于4扣的内螺纹,止端塞规两端旋合量之和不 得多于2扣; c) 对多于4扣的外螺纹,止端工作环规的旋合量不得 多于3.5扣; d) 对少于和等于4扣的外螺纹,止端工作环规的旋合 量不得多于2扣; e) 在自行车行业中,螺纹量规的使用应符合自行车 米制螺纹和自行车英制螺纹量规等标准的要求。
一、三视图的形成
三视图的名称为:主视图、俯视图和左视图。 二、三视图的位置关系和投影规律 位置关系:俯视图在主视图的下方,左视图对正;(2)主视图与左视图 高平齐(3)俯视图与左视图 宽相等。 三、看视图的基本方法 如图所示,图(a)(b)(c) 的左视图都相同,(a)(d)的俯视图亦 相同,但它们却是不同形状物体的投 影。

第三篇第二章电动力自行车装配中级工专业知识

第三篇第二章电动力自行车装配中级工专业知识

第二章装配第一节部件装配第一单元前后轮组装(编条和紧条)一前轮组装和调整1 工序内容(1)编条用手持轴皮(立向),每隔一孔把幅条穿入下侧花盘孔中。

①然后如同上述方法挂穿上侧共盘的辐条。

②把辐条分开然后把轴皮倒置,按1、2方法把其余辐条穿入共盘孔中。

③把车圈放在工作台上,气门嘴孔放在手前。

把轴皮放在车圈中心,理顺辐条。

④取轴皮上侧6颗辐条,甩掉中间四颗,只取第一、六两颗。

把从花盘外侧穿入的辐条压在从内侧穿入的辐条上。

⑤在车圈气孔右邻内穿一颗辐条。

与此孔右侧相隔一孔再穿另一颗。

注意两根辐条一定要交叉穿入车圈。

把条母拧入辐条2—3牙即可。

⑥按5中的辐条都向右各隔一孔进行交叉然后按6的方法把对应辐条都向右每隔一孔穿入车圈孔中。

然后用条母锁紧。

以下向右依次把上侧花盘辐条穿入车圈,并且条母锁住。

⑦把车圈连同轴皮倒置如同4、5、6、7方法把轴皮另一侧花盘上辐条穿入车中,并且用条母锁住。

注意气门嘴孔应于两辐条大档之间。

(2)紧条用气动螺丝刀依次均匀地试紧条母,注意辐条不能突出条母外。

(3)车圈调整①将轮辋装在车圈调整架上用支撑轴顶住轮辋轴。

②边转动手轮,边观察车圈的外侧。

辐条露出条母部要大致相等,然后用条母扳手拧紧条母。

③轻轻转动车轮,调整固定调摆支架上的横、纵靠板,使其不接触车圈。

④边观察靠板与车圈间隙,边用条母扳手调整辐条张力,即调正车轮。

⑤边观察靠轮与车圈径向的间隙,边用条母扳手调整辐条张力,调正径跳。

(3)上轮胎①卸下车胎气门嘴的螺帽、气门芯和车圈锁母。

②将垫带的气嘴孔对正车圈气嘴孔,边用左手按住边用右手将垫带平整地挂在车圈上。

③将内胎气嘴放入车圈气嘴孔中,把车圈锁母轻轻拧入。

④将外胎单边压入车圈,为了气嘴座能进入外胎的内侧,要轻轻拧入锁母依次把内胎放入外胎内。

⑤把外胎另一侧面从气门嘴处压入车圈,检查、修整内外胎有无扭转弯曲。

(4)装反射器①将侧反射器螺丝拧松。

②将一根辐条卡在侧反射器内,用螺丝刀拧紧,注意侧反射器上凹槽与辐条相吻合,并且反射器位置在气门嘴的对面。

电动车装配标准.共93页

电动车装配标准.共93页
电动车装配标准.
11、战争满足了,或曾经满足过人的 好斗的 本能, 但它同 时还满 足了人 对掠夺 ,破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果, 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养,只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致,是 取得最 后胜利 的保证 。—— 列宁ห้องสมุดไป่ตู้摘自名言网
15、机会是不守纪律的。——雨果
61、奢侈是舒适的,否则就不是奢侈 。——CocoCha nel 62、少而好学,如日出之阳;壮而好学 ,如日 中之光 ;志而 好学, 如炳烛 之光。 ——刘 向 63、三军可夺帅也,匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里,与其说好 的教师 是幸福 ,不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战,就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢!

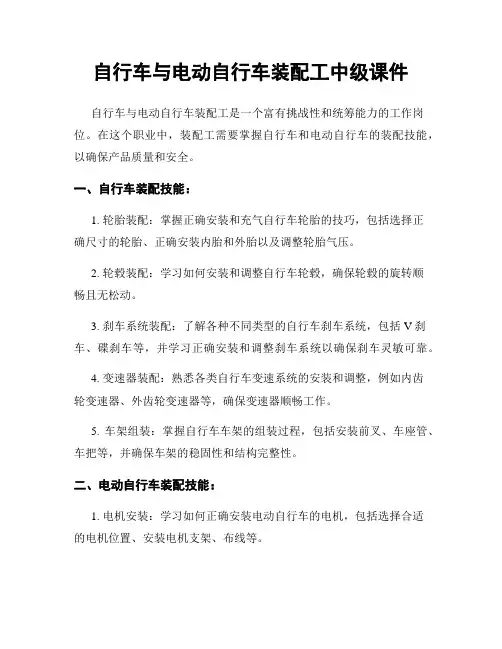

自行车与电动自行车装配工中级课件

自行车与电动自行车装配工中级课件

自行车与电动自行车装配工中级课件
自行车与电动自行车装配工是一个富有挑战性和统筹能力的工作岗位。

在这个职业中,装配工需要掌握自行车和电动自行车的装配技能,以确保产品质量和安全。

一、自行车装配技能:
1. 轮胎装配:掌握正确安装和充气自行车轮胎的技巧,包括选择正
确尺寸的轮胎、正确安装内胎和外胎以及调整轮胎气压。

2. 轮毂装配:学习如何安装和调整自行车轮毂,确保轮毂的旋转顺
畅且无松动。

3. 刹车系统装配:了解各种不同类型的自行车刹车系统,包括V刹车、碟刹车等,并学习正确安装和调整刹车系统以确保刹车灵敏可靠。

4. 变速器装配:熟悉各类自行车变速系统的安装和调整,例如内齿
轮变速器、外齿轮变速器等,确保变速器顺畅工作。

5. 车架组装:掌握自行车车架的组装过程,包括安装前叉、车座管、车把等,并确保车架的稳固性和结构完整性。

二、电动自行车装配技能:
1. 电机安装:学习如何正确安装电动自行车的电机,包括选择合适
的电机位置、安装电机支架、布线等。

2. 电池安装:了解并遵循电动自行车电池的安装规范,包括正确接线、固定电池支架等。

3. 控制器和显示屏安装:熟悉电动自行车控制系统的组装,包括安装控制器和显示屏,并学习正确接线和调试。

4. 传感器和刹车系统:掌握电动自行车的传感器和刹车系统的装配方法,确保系统的准确性和安全性。

5. 故障排除和维修:学习如何通过故障排查和维修来解决电动自行车的常见问题,例如电池故障、电机故障等。

以上是自行车与电动自行车装配工中级课件的要点介绍。

通过系统学习这些装配技能,装配工可以提高自己的专业能力,为自行车和电动自行车行业的发展做出贡献。

《装配基本规范》课件

《装配基本规范》课件
《装配基本规范》PPT课 件
这是一份关于《装配基本规范》的PPT课件,本课程旨在介绍装配的基本原理、 操作规范和注意事项,以及质量控制和解决方法。
目的和目标
通过本课件,我们的目标是帮助学习者理解装配过程中的基本原理,掌握操作规范,并提供解决装配问题的方 法和技巧。
课件内容
一、装配的基本原理
讲解装配过程中的基本原理,包括协调配合、 技术标准等。
介绍手机组装的流程和要求,分析常见问题和解决方案。
3
案例3 :机械设备装配
探讨机械设备装配的挑战和最佳实践,分享成功案例。
结语和总结
通过学习《装配基本规范》,你将掌握装配的基本原理和操作规范,提高装 配质量和效率,解决常见的装配问题。祝您学习愉快!
故障
3 问,确认是否有误差。
解决方法:使用故障排除
解决方法:通过严格的装
技巧,分析故障原因并找
配质量控制和检测,提前
到解决方案。
发现并解决潜在质量问题。
使用案例分析
1
案例1 :汽车发动机装配
详细讲解汽车发动机装配的步骤和关键点,并提供实际案例分析。
2
案例2 :手机组装
三、装配过程中的注意事项
强调装配过程中需要注意的细节和常见错误, 以避免质量问题。
二、装配操作规范
介绍装配过程中的操作规范,例如工具使用、 安全措施等。
四、装配质量控制
阐述如何进行装配质量控制,包括检测方法和 评估标准。
常见问题和解决方法
1 问题:配件不匹配
解决方法:检查设计图纸
2 问题:装配过程中的

电动车装配

电动车装配

第二单元
4、电机在正常使用过程中,出现有噪音、转动缓慢 、无力、抱死等现象时,一般情况是由线路接触不良 、霍尔元件损坏、控制器损坏等因素造成的; 5、电机在正常使用过程中,出现整车有电且电量充 足的情况下电机不工作,加电无反应,一般情况是由 电机线路接触不良、转把线路问题、刹车断电开关问 题、尾灯线路防回路二极管问题、灯泡烧坏短路问题 、控制器损坏等因素造成的;
第二单元
动力电机的结构、安装及注意事项: 动力电机的结构、安装及注意事项: 动力电机: 动力电机: 动力点机主要构件: 动力点机主要构件: 1.机客、 机客、 机客 2.磁钢、 磁钢、 磁钢 3.线包、 线包、 线包 4.霍尔元件(有刷电机用的是碳刷)、 霍尔元件( 霍尔元件 有刷电机用的是碳刷)、 5.线束、 线束、 线束 6.中轴等组成; 中轴等组成; 中轴等组成
第三单元
1.控制器是电动车电路的核心,在组装和使用时要注 意通风散热和防水; 2.总线起着控制器与动力电池、转把、仪表、电门锁 、刹车断电开关、喇叭、五大开关(或三功能开关) 、灯具等连接的作用,一般情况下,电路短路、正负 极接反、电流过大都会造成总线烧坏,甚至起火 3.仪表主要显示动力电池的电量、行驶速度、灯光指 示,正常情况下仪表不工作的原因一般由线路接触不 良或仪表芯损坏造成;
第六单元
第六单元、 第六单元、整车检验 1、检查外观,烤漆面有无明显划痕、脱漆,各部位 有无扭曲,塑件扣缝是否到位,车身是否干净无污; 2、检查灯光是否齐全有效; 3、检查刹把是否断电、灵活; 4、检查刹车是否可以灵活调动,并有效的刹车; 5、检查电机的噪音、转速、扭距是否正常; 6、检查各部位的使用性能是否正常;
第三单元
电路控制总成的结构、安装及注意事项: 电路控制总成的结构、安装及注意事项: 电路总成主要由: 电路总成主要由: 1.控制器、 控制器、 控制器 2.总线、 总线、 总线 3.仪表、 仪表、 仪表 4.调速转把、 调速转把、 调速转把 5.电门锁、 电门锁、 电门锁 6.电路保险、 电路保险、 电路保险 7.刹车断电开关、 刹车断电开关、 刹车断电开关 8.喇叭、 喇叭、 喇叭 9.五大开关(或三功能开关)、 五大开关( 五大开关 或三功能开关)、 10.灯具等组成; 灯具等组成; 灯具等组成

电动车装配工艺图

电动车装配工艺图

电动车装配工艺图————————————————————————————————作者:————————————————————————————————日期:23编号:BZ部装工艺规程(S版)产品代号:FLX800DT-2开发令号:806产品名称:电动踏板摩托车共20 页重庆唯远实业有限公司·福兰西电动车2012 年6月45重庆唯远实业有限公司·福兰西电动车装配工艺明细表产品型号FLX800DT-2工艺类别部装共1页第1页产品名称电动踏板摩托车使用单位生产部序号工序代号工序名称共页页数备注序号工序代号工序名称共页页数备注1 OL一前面板 1 12 OL二仪表3 OL三头罩4 OL四方向把管5 OL五尾灯与左右车体6 OL六前叉与前挡泥7 OL七断电开关8 OL八座垫锁座9 OL九前围支架与喇叭组合10 OL十侧支架11 OL十一主站架12 OL十二空气开关13 OL十三脚踏板与杂物箱14 OL十四充电口15 OL十五后挡泥16 OL十六平叉17 OL十七压胎18 OL十八方向轴承编制校对标准化67审核 标记 处数更改文件号签字日期标记处数 更改文件号签字日期批准重庆唯远实业有限公司·福兰西电动车 装配工艺卡片产品代号 工序代号 工序名称 本工序共1 页 共18页 第 1页FLX1000DW-2YZB 一前面板部装本工序第 1页序号 工具/设备 数量 序号 辅料 数量 1 工作台 1张 1 手套 1双 2 WD-208A 气动枪 1把 3 PH2气动枪头 1个 4 强力磁环1个序号 代号 零部件名称 数量 工步号工步内容技术要求检查1 前面板 1 1 首先将前大灯总成装在前面板上,对正其螺栓孔,将WD-208A 气动枪调到三档位置装上PH2气动枪头,用ST4.2×13自攻钉紧固,然后将前面板右装饰盖装在前面板上,对正其螺栓孔用ST4.2×13自攻钉紧固。
