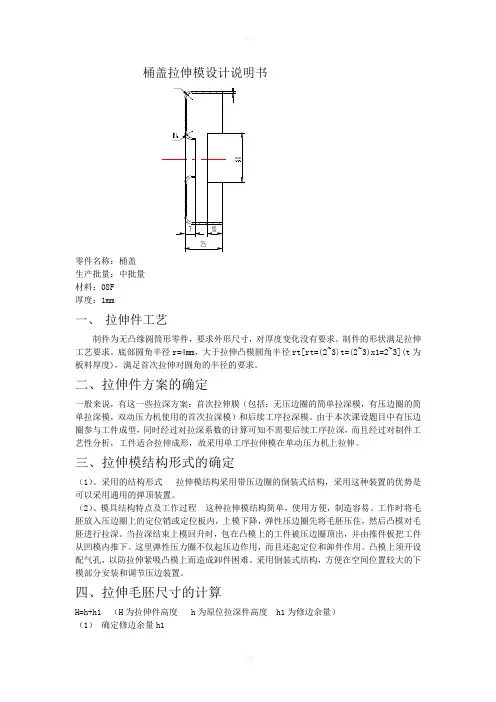

桶盖拉伸模设计说明书

桶盖拉伸模设计说明书零件名称:桶盖生产批量:中批量材料:08F厚度:1mm一、拉伸件工艺制件为无凸缘圆筒形零件,要求外形尺寸,对厚度变化没有要求。
制件的形状满足拉伸工艺要求。
底部圆角半径r=4mm,大于拉伸凸模圆角半径rt[rt=(2~3)t=(2~3)x1=2~3](t为板料厚度),满足首次拉伸对圆角的半径的要求。
二、拉伸件方案的确定一般来说,有这一些拉深方案:首次拉伸膜(包括:无压边圈的简单拉深模,有压边圈的简单拉深模,双动压力机使用的首次拉深模)和后续工序拉深模。
由于本次课设题目中有压边圈参与工件成型,同时经过对拉深系数的计算可知不需要后续工序拉深,而且经过对制件工艺性分析,工件适合拉伸成形,故采用单工序拉伸模在单动压力机上拉伸。
三、拉伸模结构形式的确定(1)、采用的结构形式拉伸模结构采用带压边圈的倒装式结构,采用这种装置的优势是可以采用通用的弹顶装置。
(2)、模具结构特点及工作过程这种拉伸模结构简单,使用方便,制造容易。
工作时将毛胚放入压边圈上的定位销或定位板内,上模下降,弹性压边圈先将毛胚压住,然后凸模对毛胚进行拉深。
当拉深结束上模回升时,包在凸模上的工件被压边圈顶出,并由推件板把工件从凹模内推下。
这里弹性压力圈不仅起压边作用,而且还起定位和卸件作用。
凸模上须开设配气孔,以防拉伸紧吸凸模上而造成卸件困难。
采用倒装式结构,方便在空间位置较大的下模部分安装和调节压边装置。
四、拉伸毛胚尺寸的计算H=h+h1 (H为拉伸件高度 h为原位拉深件高度 h1为修边余量)(1)确定修边余量h1该件h=25,d=80所以h1=h/d=25/80=0.3125因为h1<料厚(1mm)故该件在拉深时不需要修边余量(2)计算毛胚直径因为板料厚为1mm,故用中线尺寸计算。
D=(d2+4Hd-1.72dr-0.57r2)1/2= ( 802+4x79x25-1.72x79x4-0.57x42)1/2=116.5691211式中 D为拉伸件毛胚尺寸,mmr为拉伸件底部圆角半径,mm毛胚圆孔直径:d2=23-2x(7-0.43x4-0.72x1)=13.88(3)拉伸系数与拉伸次数的确定1)拉伸系数的确定工件总的拉伸系数为m总=d/D=79/116.5691211=0.677712) 拉伸次数的确定毛胚相对厚度为t/D=1/116.5691211x100%=0.85786%查《冲压工艺与模具设计》,首次拉伸的极限拉伸系数m=0.54因为 m总=0.67771所以 m>m总所以工件可一次拉伸成形(4)拉伸力的计算拉伸所需要的压力:P总=P拉+P压P拉=3.14x432dtK=3.14x432x79x1x0.6=38.578P 压=Ap=3.14(116.56912112-802)x3/4=17.303 P总=39+17=56式中 P拉为拉深力,NP压为压深力,NK为修正系数一般为0.5~0.8432为拉深件材料的抗拉强度,MPaA为有效边面积,mm2P为单位压边力,MPa,查《冲压工艺与模具设计》取p=3MPa五、拉伸模零件的设计(1)凹、凸模间隙的计算Z=1.05t=1.05x1=1.05(2)凹、凸模的圆角半径的计算1)凹模的圆角半径r a,一般来说,大的r a可以降低拉伸系数,还可以提高拉伸件的质量,所以r a迎尽可能取大些。
拉伸模设计说明书

拉伸模设计说明书端盖拉伸模设计目录目录 (1)第一章零件的工艺性分析 (2)第二章毛坯尺寸展开计算 (3)第三章拉深工序次数及拉深系数确定 (5)第四章冲裁力与拉深力的计算 (11)第五章凸、凹模的设计 (7)1、落料凸、凹模尺寸计算 (7)2、拉深凸、凹模尺寸计算 (8)3、粗糙度的确定 (9)第六章模具基本结构的确定 (13)第七章模具主要零件的强度校核 (15)第八章冲压设备的选择 (16)1、初选设备 (16)2、设备的校核 (18)主要参考文献附录第一章零件的工艺性分析1、零件的形状、尺寸及一般要求该零件为厚度1mm,展开直径为φ135mm,中心孔直径为φ35mm,零件材料20钢,尺寸精度按图纸要求。
2、工艺方案的分析及确定工件由落料、冲孔、拉深、三道工序成型,工件形状较简单。
本次主要设计其第三道工序。
第二章毛坯尺寸展开计算旋转体零件采用圆形毛坯,在不变薄拉深中,材料厚度虽有变化,但其平均值与毛坯原始厚度十分接近。
因此,其直径按面积相等的原则计算,即毛坯面积与拉深件面积(加上修边余量)相等。
1、确定修边余量在拉深的过程中,常因材料机械性能的方向性、模具间隙不均、板厚变化、摩擦阻力不等及定位不准等影响,而使拉深件口部周边不齐,必须进行修边,故在计算毛坯尺寸时应按加上修边余量后的零件尺寸进行展开计算。
修边余量的数值可查文献《实用模具技术手册》表5-7.由于工件凸缘的相对直径d凸/d = 1.1013查表可得修边余量δ=3.5mm。
2、毛坯尺寸计算根据工件的形状,可将其分成F1-F8这几个部分。
则可计算出各部分的展开面积如下:F1 =π/4[2π(4+t/2)(90.8-t)+4.56(4+t/2)²=π/4[2π×5×88.8+4.56×5²]=222π²+28.5πF2 =π(d-t)(h-r1-r2-t)=π(90.8-2)(34-4-2-2)=2308.8πF3 =π/4[2π(2+t/2)(90.8-t-2×2-t)+8(2+t/2)²] =π/4(2π×3×82.8+72)=124.2π²+18πF4 =π/4(90.8-2t-2×2)²-π/4(47+2t+2×2)²=π/4×82.8²-π/4×55²=957.71πF5 =π/4[2π(2+t/2)(47+t)+4.56(2+t/2)²]=π/4(2π3×49+4.56×3²)=73.5π²+10.26πF6 =(20-2t-2×2)π(47+t)=588πF7 =π/4[2π(2+t/2)(47-2×2)+8(2+t/2)²]=π/4(2π3×43+8×3²)=64.5π²+18πF8 =π/4(47-2×2)²=462.25π所以经计算求得毛坯直径D=168mm3、确定是否使用压边圈由于D-d>22t,则要使用压边圈。
