《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第8章光电式传感器8-1 简述光电式传感器的特点和应用场合，用方框图表示光电式传感器的组成。
8-2 何谓外光电效应、光电导效应和光生伏特效应？答：外光电效应：在光线的作用下，物体内的电子逸出物体表面向外发射的现象。
光电导效应：在光线作用下，电子吸收光子能量从键合状态过渡到自由状态，而引起材料电导率的变化的现象。
光生伏特效应：在光线作用下能够使物体产生一定方向的电动势的现象。
8-3 试比较光电池、光敏晶体管、光敏电阻及光电倍增管在使用性能上的差别。
答：光电池：光电池是利用光生伏特效应把光直接转变成电能的器件。
它有较大面积的PN结，当光照射在PN结上时，在结的两端出现电动势。
当光照到PN结区时，如果光子能量足够大，将在结区附近激发出电子-空穴对，在N区聚积负电荷，P区聚积正电荷，这样N区和P区之间出现电位差。
8-4 通常用哪些主要特性来表征光电器件的性能？它们对正确选用器件有什么作用？8-5 怎样根据光照特性和光谱特性来选择光敏元件？试举例说明。
答：不同类型光敏电阻光照特性不同，但光照特性曲线均呈非线性。
因此它不宜作定量检测元件，一般在自动控制系统中用作光电开关。
光谱特性与光敏电阻的材料有关，在选用光敏电阻时，应把光敏电阻的材料和光源的种类结合起来考虑，才能获得满意的效果。
8-6 简述CCD图像传感器的工作原理及应用。
8-7 何谓PSD？简述其工作原理及应用。
8-8 说明半导体色敏传感器的工作原理及其待深入研究的问题。
8-9 试指出光电转换电路中减小温度、光源亮度及背景光等因素变动引起输出信号漂移应采取的措施。
8-10 简述光电传感器的主要形式及其应用。
答：模拟式（透射式、反射式、遮光式、辐射式）、开关式。
应用：光电式数字转速表、光电式物位传感器、视觉传感器、细丝类物件的在线检测。
8-11 举出你熟悉的光电传感器应用实例，画出原理结构图并简单说明原理。
《传感器原理及工程的的应用》第四版(郁有文)课后答案详解
第一章传感与检测技术的理论根底1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。
相对误差有实际相对误差和标称相对误差两种表示方法。
实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。
引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。
引用误差是绝对误差〔在仪表中指的是某一刻度点的示值误差〕与仪表的量程之比。
2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。
测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。
在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。
在计算相对误差时也必须知道绝对误差的大小才能计算。
采用绝对误差难以评定测量精度的上下，而采用相对误差比拟客观地反映测量精度。
引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。
3． 用测量X 围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：绝对误差2140142=-=∆kPa 实际相对误差%43.1%100140140142=⨯-=δ标称相对误差%41.1%100142140142=⨯-=δ引用误差%1%10050150140142=⨯---=）（γ4． 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，屡次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。
随机误差是由很多不便掌握或暂时未能掌握的微小因素〔测量装置方面的因素、环境方面的因素、人员方面的因素〕，如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压与湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。
传感器原理及工程应用郁有文版习题参考答案

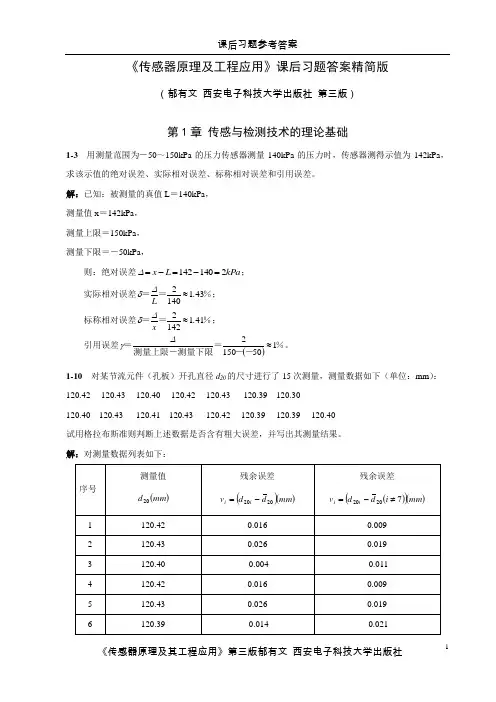

《传感器原理及工程应用》课后习题答案精简版（郁有文 西安电子科技大学出版社 第三版）第1章 传感与检测技术的理论基础1-3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知：被测量的真值L ＝140kPa ， 测量值x ＝142kPa ， 测量上限＝150kPa ， 测量下限＝－50kPa ，则：绝对误差kPa L x 2140142=-=-=∆； 实际相对误差％＝＝4311402.L ≈∆δ； 标称相对误差％＝＝4111422.x≈∆δ；引用误差()％－－＝测量上限－测量下限＝1501502≈∆γ。
1-10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）： 120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43120.41 120.43120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
解：对测量数据列表如下：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则10400788003270412720.v mm ...G d-=<=⨯=σ，所以7d 为粗大误差数据，应当剔除。
然后重新计算平均值和标准偏差。
当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。
则()idv mm ...G >=⨯=038200161037220σ，所以其他14个测量值中没有坏值。
计算算术平均值的标准偏差()mm ..n d d0043014016102020===σσ；()mm ...ndd013000430314016103332020=⨯=⨯==σσ。
《传感器原理与应用习题解答》
第1章传感器的技术基础1.传感器的定义是什么？答：传感器最早来自于“sensor”一词，就是感觉的意思。
随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。
而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。
传感器是获取信息的一种装置，其定义可分为广义和狭义两种。
广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。
这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。
狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。
按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。
国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。
美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。
传感器也称为变换器、换能器或探测器。
如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。
2.简述传感器的主要分类方法。
答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。
(2)按输入信息分类。
传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器等。
这种分类对传感器的应用很方便。
(3)按应用范围分类。
根据传感器的应用范围的不同，通常分为工业用、民用、科研用、医用、军用传感器等。
按具体使用场合，还可分为汽车用、舰船用、航空航天用传感器等。
如果根据使用目的的不同，还可分为计测用、监测用、检查用、控制用、分析用传感器等。
《传感器及其应用》第二章习题答案
第2.1章 思考题与习题1、何为金属的电阻应变效应？怎样利用这种效应制成应变片？ 答：（1）当金属丝在外力作用下发生机械变形时，其电阻值将发生变化，这种现象称为金属的电阻应变效应。
（2）应变片是利用金属的电阻应变效应，将金属丝绕成栅形，称为敏感栅。
并将其粘贴在绝缘基片上制成。
把金属丝绕成栅形相当于多段金属丝的串联是为增大应变片电阻，提高灵敏度，2、什么是应变片的灵敏系数？它与电阻丝的灵敏系数有何不同？为什么？ 答：（1）应变片的灵敏系数是指应变片安装于试件表面，在其轴线方向的单向应力作用下，应变片的阻值相对变化与试件表面上安装应变片区域的轴向应变之比。
εRR k /∆=（2）实验表明，电阻应变片的灵敏系数恒小于电阻丝的灵敏系数其原因除了粘贴层传递变形失真外，还存在有恒向效应。
3、对于箔式应变片，为什么增加两端各电阻条的截面积便能减小横向灵敏度？答：对于箔式应变片，增加两端圆弧部分尺寸较栅丝尺寸大得多（圆弧部分截面积大），其电阻值较小，因而电阻变化量也较小。
所以其横向灵敏度便减小。
4、用应变片测量时，为什么必须采用温度补偿措施？ 答：用应变片测量时，由于环境温度变化所引起的电阻变化与试件应变所造成的电阻变化几乎有相同的数量级，从而产生很大的测量误差，所以必须采用温度补偿措施。
5、一应变片的电阻 R=120Ω， k=2.05。
用作应变为800μm/m 的传感元件。
①求△R 和△R/R ；②若电源电压U=3V ，求初始平衡时惠斯登电桥的输出电压U 0。
已知：R=120Ω， k =2.05，ε=800μm/m ； 求：①△R=？，△R/R=？②U=3V 时，U 0=？ 解①：∵ εRR k /∆=∴Ω=⨯⨯==∆⨯=⨯==∆-1968.012080005.21064.180005.2/3R k R k R R εε解②：初始时电桥平衡（等臂电桥）∵ U RRU ∙∆∙=410 ∴ mV U R R U 23.131064.1414130=⨯⨯⨯=∙∆∙=- 6、在材料为钢的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Ω的金属应变片R 1和R 2，把这两应变片接入差动电桥（参看图2-9a ）。
传感器原理与应用(韩向可主编)习题答案

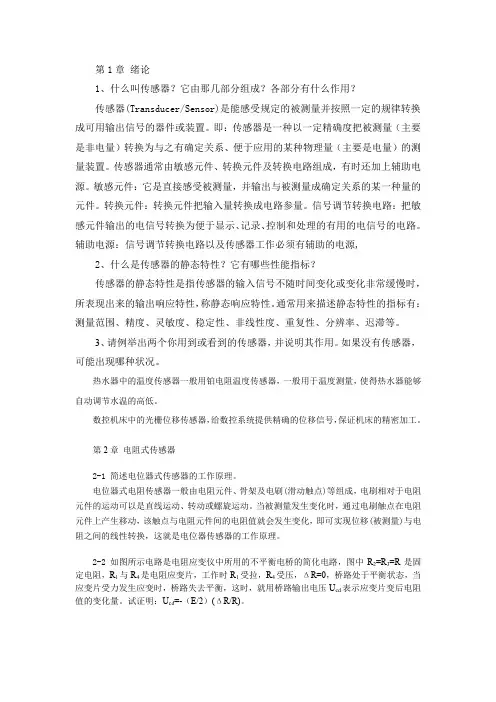

第1章绪论1、什么叫传感器？它由那几部分组成？各部分有什么作用？传感器(Transducer/Sensor)是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
即：传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。
传感器通常由敏感元件、转换元件及转换电路组成，有时还加上辅助电源。
敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一种量的元件。
转换元件：转换元件把输入量转换成电路参量。
信号调节转换电路：把敏感元件输出的电信号转换为便于显示、记录、控制和处理的有用的电信号的电路。
辅助电源：信号调节转换电路以及传感器工作必须有辅助的电源,2、什么是传感器的静态特性？它有哪些性能指标？传感器的静态特性是指传感器的输入信号不随时间变化或变化非常缓慢时，所表现出来的输出响应特性，称静态响应特性。
通常用来描述静态特性的指标有：测量范围、精度、灵敏度、稳定性、非线性度、重复性、分辨率、迟滞等。
3、请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，可能出现哪种状况。
热水器中的温度传感器一般用铂电阻温度传感器，一般用于温度测量，使得热水器能够自动调节水温的高低。
数控机床中的光栅位移传感器，给数控系统提供精确的位移信号，保证机床的精密加工。
第2章电阻式传感器2-1 简述电位器式传感器的工作原理。
电位器式电阻传感器一般由电阻元件、骨架及电刷(滑动触点)等组成，电刷相对于电阻元件的运动可以是直线运动、转动或螺旋运动。
当被测量发生变化时，通过电刷触点在电阻元件上产生移动，该触点与电阻元件间的电阻值就会发生变化，即可实现位移(被测量)与电阻之间的线性转换，这就是电位器传感器的工作原理。
2-2 如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路，图中R2=R3=R是固定电阻，R1与R4是电阻应变片，工作时R1受拉，R4受压，ΔR=0，桥路处于平衡状态，当应变片受力发生应变时，桥路失去平衡，这时，就用桥路输出电压U cd表示应变片变后电阻值的变化量。
《传感器原理及应用》课后答案
《传感器原理及应用》课后答案第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。
1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。
通常把传感器的特性分为两种：静态特性和动态特性。
静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。
1.3传感器由哪几部分组成？说明各部分的作用。
解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。
1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
意义略（见书中）。
动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。
1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
解：其灵敏度333001060510UkX--===1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。
1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。
传感器原理及工程应用习题参考答案
传感器原理及工程应用习题参考答案篇一：第四版(郁有文)课后答案第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。
相对误差有实际相对误差和标称相对误差两种表示方法。
实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。
引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。
引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。
2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。
测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。
在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。
在计算相对误差时也必须知道绝对误差的大小才能计算。
采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。
引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。
3．用测量范围为-50～+150kPa的压力传感器测量140kPa压力时，传感器测得示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：绝对误差??142?140?2kPa实际相对误差标称相对误差引用误差??142?140?100%?%140 ??142?140?100%?%142 142?140?100%?1%150?（?50） ??4．什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。
随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。
传感器原理及应用课后习题答案)
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
传感器原理与应用习题课后答案_第2章到第8章
传感器原理与应用习题课后答案_第2章到第8章答：热电偶测温的物理基础是热电效应。
为了热电势与被测温度间呈单值函数关系，需要热电偶冷端的温度保持恒定。
于热电偶的温度—热电势关系曲线是在冷端温度保持0℃的情况下得到的与之配套的仪表是根据这一关系曲线进行刻度的，测量时，必须满足T00℃的条件，否则出现误差，而在实际工作时，冷端受外界温度影响。
冷端温度恒温法；计算修正法；电桥补偿法。
7-36 常用热电偶及其测温范围铂铑—铂热电偶：长时间1300℃，良好环境短期1600℃。
镍铭—镍硅(铝)热电偶：氧化性或中性介质中900℃以下,短期1200℃以下，还原性介质500℃以下镍铬—考铜热电偶：还原性或中性介质600℃以下，短期：800℃铂铑30—铂铑6热电偶：长期1600℃，短期1800℃。
7-37 热电偶补偿导线的作用是什么？答：将热电偶冷端延伸出来。
7-38 试说明热电偶的测温原理。
答：两种不同材料构成的热电变换元件称为热电偶，导体称为热电极，通常把两热电极的一个端点固定焊接，用于对被测介质进行温度测量，这一接点称为测量端或工作端，俗称热端；两热电极另一接点处通常保持为某一恒定温度或室温，称冷羰。
热电偶闭合回路中产生的热电势温差电势和接触电势两种电势组成。
热电偶接触电势是指两热电极于材料不同而具有不同的自电子密度，在热电极接点接触面处产生自电子的扩散现象；扩散的结果，接触面上逐渐形成静电场。
该静电场具有阻碍原扩散继续进行的作用，当达到动态平衡时，在热电极接点处便产生一个稳定电势差，称为接触电势。
其数值取决于热电偶两热电极的材料和接触点的温度，接点温度越高，接触电势越大。
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术贾伯年主编，及其他参考书第8章光电式传感器8-1 简述光电式传感器的特点和应用场合，用方框图表示光电式传感器的组成。
8-2 何谓外光电效应、光电导效应和光生伏特效应？答：外光电效应：在光线的作用下，物体内的电子逸出物体表面向外发射的现象。
传感器原理及应用课后习题答案(吴建平)
传感器原理及应用课后习题答案吴建平第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
传感器原理及应用课后习题答案吴建平机械工业出版
传感器原理及应用课后习题答案（吴建平）郭朝晖机械工业出版2010-07-06习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
传感器原理及其应用(李艳红、李海华主编)-部分课后习题
第一章P10 1、2、5、61.传感器的定义答：传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。
2.传感器组成及作用答：(1)传感器一般由敏感元件、转换元件、测量电路三部分组成；(2)敏感元件：直接感受被测量，并输出与被测量有确定关系的物理量；转换元件：将敏感元件输出的非电量转换为电量；测量电路：将转换元件输出的电量变换成便于显示、记录、控制和处理的信号3.开环测量系统和闭环测量系统区别答：开环测量系统(1)信息只沿着一个方向传递(2)系统相对误差等于各环节相对误差之和(3)结构简单，但每个环节特性变化都会造成测量误差闭环测量系统(1)有正向通道和反馈通道(2)输入输出关系由反馈环节特性决定，测量处理等环节造成的误差较小4.测量不确定度及其评定方法答：(1)测量不确定度：表征合理赋予被测量值的分散性，与测量结果相联系的参数即结果的可靠性和有效性的怀疑程度(2)不确定度按其评定方法可分为A类评定和B类评定A类评定是用统计方法进行评定。
即对某被测量进行等精度的独立多次重复测量，得到一系列的测得值。
B类评定用非统计分析法，它不是由一系列的测得确定，而是利用影响测得值分布变化的有关信息和资料进行分析，并对测量值进行概率分布估计和分布假设的科学评定B类评定的信息来源有以下6项：①以前的观测数据；②对有关技术资料和测量仪器特性的了解和经验；③生产部门提供的技术说明文件；④校准文件、检定证书或其他文件提供的数据、准确度的等级或级别，包括目前暂时在使用的极限误差等；⑤手册或某些资料给出的参考数据及其不确定度；⑥规定实验方法的国家标准或类似技术文件中给出的重复性限或复现性限。
第二章P24 1什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些指标？答：(1)传感器的静态特性是指被测量的值处于稳定状态时，传感器的输出与输入的关系(2)线性度、灵敏度、迟滞性、重复性、分辨率、漂移(3) 线性度：灵敏度：迟滞性：分辨率：第三章P43 1、2、41.什么叫电阻式传感器？什么是金属材料的电阻应变效应？什么是半导体压阻效应？答：(1)电阻式传感器是利用一定的方式将被测量的变化转化为敏感元件电阻参数的变化，再通过电路转变成电压或电流信号的输出，从而实现非电量的测量。
传感器原理及应用课后习题答案
传感器原理及应⽤课后习题答案习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪⼏部分组成？试述它们的作⽤及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪⼏种？1.5 传感器的图形符号如何表⽰？它们各部分代表什么含义？应注意哪些问题？1.6 ⽤图形符号表⽰⼀电阻式温度传感器。
1.7 请例举出两个你⽤到或看到的传感器，并说明其作⽤。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采⽤了哪些传感器？它们分别起到什么作⽤？答案1.1答：从⼴义的⾓度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：⼀种能把特定的信息（物理、化学、⽣物）按⼀定规律转换成某种可⽤信号输出的器件和装置。
从狭义⾓度对传感器定义是：能把外界⾮电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照⼀定规律转换成可⽤输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的⼀种检测装置；能按⼀定规律将被测量转换成电信号输出；传感器的输出与输⼊之间存在确定的关系。
按使⽤的场合不同传感器⼜称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作⽤——传感器处于研究对象与测试系统的接⼝位置，即检测与控制之⾸。
传感器是感知、获取与检测信息的窗⼝，⼀切科学研究与⾃动化⽣产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作⽤与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及⽣物量传感器三⼤类，含12个⼩类。
按传感器的检测对象可分为：⼒学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、⽣物量、机器⼈等等。
传感器原理及应用习题课后答案解析_第2章到第8章
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案 教材：传感器技术（第3版）贾伯年主编，及其他参考书第2章 电阻式传感器2-1 金属应变计与半导体应变计在工作机理上有何异同？试比较应变计各种灵敏系数概念的不同物理意义。
答：（1）相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。
（2）对于金属材料，灵敏系数K0=Km=(1+2μ)+C(1-2μ)。
前部分为受力后金属几何尺寸变化，一般μ≈0.3，因此（1+2μ）=1.6；后部分为电阻率随应变而变的部分。
金属丝材的应变电阻效应以结构尺寸变化为主。
对于半导体材料，灵敏系数K0=Ks=(1+2μ)+πE 。
前部分同样为尺寸变化，后部分为半导体材料的压阻效应所致，而πE>>(1+2μ)，因此K0=Ks=πE 。
半导体材料的应变电阻效应主要基于压阻效应。
2-2 从丝绕式应变计的横向效应考虑，应该如何正确选择和使用应变计？在测量应力梯度较大或应力集中的静态应力和动态应力时，还需考虑什么因素？2-3 简述电阻应变计产生热输出（温度误差）的原因及其补偿办法。
答：电阻应变计的温度效应及其热输出由两部分组成：前部分为热阻效应所造成；后部分为敏感栅与试件热膨胀失配所引起。
在工作温度变化较大时，会产生温度误差。
补偿办法：1、温度自补偿法 （1）单丝自补偿应变计；(2) 双丝自补偿应变计2、桥路补偿法 （1）双丝半桥式；（2）补偿块法2-4 试述应变电桥产生非线性的原因及消减非线性误差的措施。
答：原因：)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆+∆+∆+∆+∆-∆+∆-∆=∆ 上式分母中含ΔRi/Ri ，是造成输出量的非线性因素。
《传感器原理及工程应用》第四版(郁有文)课后标准答案
《传感器原理及工程应用》第四版(郁有文)课后答案————————————————————————————————作者：————————————————————————————————日期：第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。
相对误差有实际相对误差和标称相对误差两种表示方法。
实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。
引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。
引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。
2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。
测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。
在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。
在计算相对误差时也必须知道绝对误差的大小才能计算。
采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。
引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。
3． 用测量范围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：绝对误差 2140142=-=∆kPa实际相对误差%43.1%100140140142=⨯-=δ 标称相对误差%41.1%100142140142=⨯-=δ 引用误差 %1%10050150140142=⨯---=）（γ 4． 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。
随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。
传感器原理及其应用(第二版)部分习题解答
第3章 电感式传感器及其应用
15、试用差动变压器式传感器设计液罐内液体液位测量 系统，做出系统结构图，并分析工作原理。
解： 利用差动变压器式传感器设计的液位测量系统如图所示。 液位的高低变化可带动浮子上下移动，从而带动衔铁移动，差动 变压器的输出U0也随之发生变化，其大小与液位高低成函数关系 ，由此可测出液位。当某一设定液位使铁芯处于中心位置时，差 动变压器输出信号U0=0；当液位上升或下降时，U0≠0；通过相 应的测量电路便能确定液位的高低。
mU0 68103V 2.006kg KU0 0.0339Vkg
第2章 电阻应变式传感器及其应用
7. 图2.43为应变式力传感器的钢质圆柱体弹性元件，其直径d = 40 mm，钢的弹性模量 E = 2.1×105 N/mm2 ，泊松比μ=0.29 ，在 圆柱体表面粘贴四片阻值均为120Ω、灵敏系数κ=2.1的金属箔式 应变片(不考虑应变片的横向灵敏度)， 并接入惠斯顿电桥。若供 桥电压Usr = 6V（DC），试求：该力传感器的灵敏度（V/N）？
Usc
UR 2R
kU 2
全桥输出电压及电U
第2章 电阻应变式传感器及其应用
6. 一台采用等强度梁的电子秤，如图2.40所示，在梁的上下两面 各贴有两片灵敏系数均为k = 2 的金属箔式应变片做成秤重传感 器。已知梁的L = 100mm，b=11mm，h= 3mm，梁的弹性模量 E=2.1×104 N/mm2。将应变片接入直流四臂电路，供桥电压Usr =6V。 试求：（1）秤重传感器的灵敏度(V/kg)? （2）当传感器的输出为68mV时，问物体的荷重为多少？
3、电感式传感器的测量电路起什么作用?变压器 电桥电路和带相敏整流的电桥电路哪个能更好地 起到测量转换作用?为什么?
传感器原理及工程应用完整版习题参考答案
满量程时，
电桥的输出为：
第4章电感式传感器（P84）
*4－7已知一差动整流电桥电路如题4－7图所示。电路由差动电感传感器Z1、Z2及平衡电阻R1、R2（R1=R2）组成。桥路的一个对角接有交流电源 ，另一个对角线为输出端 ，试分析该电路的工作原理。
解：
忽略R3、R4的影响，可知U0＝UCD=UD－UC。
当 时， ，无幅值误差。当 时， 一般不等于1，即出现幅值误差。
若要求传感器的幅值误差不大于3％，应满足 。
解方程 ，得 ；
解方程 ，得 ， 。
由于 ，根据二阶传感器的特性曲线可知，上面三个解确定了两个频段，即0～ 和 ～ 。前者在特征曲线的谐振峰左侧，后者在特征曲线的谐振峰右侧。对于后者，尽管在该频段内也有幅值误差不大于3％，但是该频段的相频特性很差而通常不被采用。所以，只有0～ 频段为有用频段。由 可得 ，即工作频率范围为0～ 。
解：
电容式液位计的电容值为： ，其中 。
可见C与液面高度h呈线性关系。
可以看出，该结构不宜做成差动形式，所以不宜采用二极管双T形交流电桥，也不宜采用脉冲宽度调制电路。另外要求输出电压 与液位h之间呈线性关系，所以不宜采用调频电路和运算放大器式电路。
可以采用环形二极管充放电法，具体电路如图所示。可将直流电流表改为直流电压表与负载电阻R的并联，R上的电压为 ，则有：
4
120.42
0.016
0.009
5
120.43
0.026
0.019
6
120.39
－0.014
－0.4
―――
8
120.40
－0.004
－0.011
9
《传感器原理及的应用》课后答案详解
第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。
1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。
通常把传感器的特性分为两种：静态特性和动态特性。
静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。
1.3传感器由哪几部分组成？说明各部分的作用。
解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。
1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
意义略（见书中）。
动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。
1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。
1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案 教材：传感器技术（第3版）贾伯年主编，及其他参考书第2章 电阻式传感器2-1 金属应变计与半导体应变计在工作机理上有何异同？试比较应变计各种灵敏系数概念的不同物理意义。
答：（1）相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。
（2）对于金属材料，灵敏系数K0=Km=(1+2μ)+C(1-2μ)。
前部分为受力后金属几何尺寸变化，一般μ≈0.3，因此（1+2μ）=1.6；后部分为电阻率随应变而变的部分。
金属丝材的应变电阻效应以结构尺寸变化为主。
对于半导体材料，灵敏系数K0=Ks=(1+2μ)+πE 。
前部分同样为尺寸变化，后部分为半导体材料的压阻效应所致，而πE>>(1+2μ)，因此K0=Ks=πE 。
半导体材料的应变电阻效应主要基于压阻效应。
2-2 从丝绕式应变计的横向效应考虑，应该如何正确选择和使用应变计？在测量应力梯度较大或应力集中的静态应力和动态应力时，还需考虑什么因素？2-3 简述电阻应变计产生热输出（温度误差）的原因及其补偿办法。
答：电阻应变计的温度效应及其热输出由两部分组成：前部分为热阻效应所造成；后部分为敏感栅与试件热膨胀失配所引起。
在工作温度变化较大时，会产生温度误差。
补偿办法：1、温度自补偿法 （1）单丝自补偿应变计；(2) 双丝自补偿应变计2、桥路补偿法 （1）双丝半桥式；（2）补偿块法2-4 试述应变电桥产生非线性的原因及消减非线性误差的措施。
答：原因：)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆+∆+∆+∆+∆-∆+∆-∆=∆ 上式分母中含ΔRi/Ri ，是造成输出量的非线性因素。
无论是输出电压还是电流，实际上都与ΔRi/Ri 呈非线性关系。
措施：(1) 差动电桥补偿法：差动电桥呈现相对臂“和”，相邻臂“差”的特征，通过应变计合理布片达到补偿目的。
常用的有半桥差动电路和全桥差动电路。
(2) 恒流源补偿法：误差主要由于应变电阻ΔRi 的变化引起工作臂电流的变化所致。
采用恒流源，可减小误差。
2-5 如何用电阻应变计构成应变式传感器？对其各组成部分有何要求？答：一是作为敏感元件，直接用于被测试件的应变测量；另一是作为转换元件，通过弹性敏感元件构成传感器，用以对任何能转变成弹性元件应变的其他物理量作间接测量。
要求：非线性误差要小（<0.05%~0.1%F.S ），力学性能参数受环境温度影响小，并与弹性元件匹配。
2-6 现有栅长3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%。
欲用来测量泊松比μ=0.33的铝合金构件在单向应力状态下的应力分布（其应力分布梯度较大）。
试问：应选用哪一种应变计？为什么？ 答：应选用栅长为5mm 的应变计。
由公式ρρεμd R dR x ++=)21(和x m x K C RdR εεμμ=-++=)]21()21[(知应力大小是通过测量应变片电阻的变化率来实现的。
电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。
一般金属μ≈0.3，因此(1+2μ)≈1.6；后部分为电阻率随应变而变的部分。
以康铜为例，C ≈1，C(1-2μ)≈0.4，所以此时K0=Km ≈2.0。
显然，金属丝材的应变电阻效应以结构尺寸变化为主。
从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。
2-7 现选用丝栅长10mm 的应变计检测弹性模量211/102m N E ⨯=、密度2/8.7cm g =ρ的钢构件承受谐振力作用下的应变，要求测量精度不低于0.5%。
试确定构件的最大应变频率限。
答：机械应变波是以相同于声波的形式和速度在材料中传播的。
当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而为应变计所响应时，就会有时间的迟后。
应变计的这种响应迟后对动态(高频)应变测量，尤会产生误差。
由e l v f 6max π<式中v 为声波在钢构件中传播的速度；又知道声波在该钢构件中的传播速度为： s m kg s m kg m kg m N Ev /10585.18.7/8.9102/10108.7/1024228363211⨯=⨯⨯⨯=⨯⨯⨯==-ρ 可算得kHz ms m e l v f 112%5.061010/10585.1634max =⨯⨯⨯==-ππ 2-8 一试件受力后的应变为3102-⨯；丝绕应变计的灵敏系数为2，初始阻值120Ω，温度系数为C ︒⨯--/10506，线膨胀系数为C ︒⨯-/10146；试件的线膨胀系数为C ︒⨯-/10126。
试求：若温度升高20℃时，应变计输出的相对误差。
2-9 试推导图2-16所示四等臂平衡差动电桥的输出特性：)/(0R R f U ∆=。
从导出的结果说明：用电阻应变计进行非电量测量时为什么常采用差动电桥。
解：全桥差动电路，R1,R3受拉，R2,R4受压，代入，得)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆+∆+∆+∆+∆-∆+∆-∆=∆ 由全等桥臂，得)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆-+∆+∆-+∆+∆--∆+∆--∆=∆=11144R R U R R U ∆=∆ 可见输出电压U0与ΔRi/Ri 成严格的线性关系，没有非线性误差。
即U0=f(ΔR/R)。
因为四臂差动工作，不仅消除了非线性误差，而且输出比单臂工作提高了4倍，故常采用此方法。
2-10 为什么常用等强度悬臂梁作为应变式传感器的力敏元件？现用一等强度梁：有效长l=150mm ，固支处b=18mm ，厚h=5mm ，弹性模量25/102mm N E ⨯=，贴上4片等阻值、K=2的电阻应变计，并接入四等臂差动电桥构成称得传感器。
试问：（1）悬臂梁上如何布片？又如何接桥？为什么？（2）当输入电压为3V ，有输出电压为2mV 时的称重量为多少？答：当力F 作用在弹性臂梁自由端时，悬臂梁产生变形，在梁的上、下表面对称位置上应变大小相当，极性相反，若分别粘贴应变片R 1 、R 4 和R 2 、R 3 ，并接成差动电桥，则电桥输出电压U o 与力F 成正比。
等强度悬臂梁的应变Eh b Fl x 206=ε不随应变片粘贴位置变化。
1）悬臂梁上布片如图2-20a 所示。
接桥方式如图2-20b 所示。
这样当梁上受力时，R1、R4受拉伸力作用，阻值增大，R2、R3受压，阻值减小，使差动输出电压成倍变化。
可提高灵敏度。
2）当输入电压为3V ，有输出电压为2mV 时的称重量为：计算如下： 由公式：02020066U KFlU E h b F E h b Fl K U K U U ii x i =⇒==ε代入各参数算F =33.3N 1牛顿=0.102千克力；所以，F=3.4Kg 。
此处注意：F=m*g ；即力=质量*重力加速度；1N=1Kg*9.8m/s 2.力的单位是牛顿（N ）和质量的单位是Kg ；所以称得的重量应该是3.4Kg 。
2-11 一圆筒型力传感器的钢质弹性筒截面为19.6cm 2，弹性模量211/102m N E ⨯=；4片阻值为R1=R2=R3=R4=120Ω，K=2的应变计如表2-7(a)所示布片，并接入差动全桥电路。
试问：（1）当加载后测得输出电压为U0=2.6mV 时，求载荷大小？（2）此时，弹性件贴片处的纵向应变和横向应变各多少？2-12 何谓压阻效应？扩散硅压阻式传感器与贴片型电阻应变式传感器相比有什么优点，有什么缺点？如何克服？答：“压阻效应”是指半导体材料（锗和硅）的电阻率随作用应力的变化而变化的现象。
优点是尺寸、横向效应、机械滞后都很小，灵敏系数极大，因而输出也大，可以不需放大器直接与记录仪器连接，使得测量系统简化。
缺点是电阻值和灵敏系数随温度稳定性差，测量较大应变时非线性严重；灵敏系数随受拉或压而变，且分散度大，一般在(3-5)%之间，因而使得测量结果有(±3-5)%的误差。
压阻式传感器广泛采用全等臂差动桥路来提高输出灵敏度，又部分地消除阻值随温度而变化的影响。
2-13 设计压阻式传感器时选择硅片（或硅杯）晶面及布置扩散电阻条的位置和方向有什么讲究？举例说明之。
2-14 有一扩散硅压阻式加速度传感器如图2-31所示，4个扩散电阻接入图2-16所示测量电桥。
已知硅梁的刚度系数m N k /2500=，质量块质量m=0.001kg ，由空气构成阻尼，阻尼比为0.6。
（1）指出该传感器的敏感元件与转换元件；（2）求幅值相对误差不超过5%的频率范围。
2-15 某扩散硅压力传感器采用(110)晶面N 型硅膜片，4个扩散电阻条均径向（即纵向）布置如图2-30所示。
试说明扩散电阻布置的原则。
若电桥供桥电压为U ，画出电桥原理图，推导电桥输出特性[)(0R R f U ∆=]和电压灵敏度[RR U K u ∆=/0] *2-16 一应变片的电阻R=120Ω，k=2.05，用作应变片为800μm/m 的传感元件。
（1）求ΔR/R 和ΔR；（2）若电源电压U=3V ，惠斯登电桥初始平衡，求输出电压U0。
答： x m x K C R dR εεμμ=-++=)]21()21[(，此处x ldl ε==800μm/m ； 所以31064.1-⨯==x m K RdR ε；Ω=⨯⨯=∆-197.01201064.13R ； 全桥电路连接时，输出电压可按下式计算：RR U U ∆=0式中n ＝R2/R1，为桥臂比；此处取四个电阻相等，所以n=1；算得U0=4.92mV 。
*2-17 在材料为钢的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Ω的应变片R1和R2，把这两片应变片接入差动电桥（如图），若钢的泊松系数μ=0.285，应变片的灵敏度系数k=2，电桥电源电压U=2V ，当试件受轴向拉伸时，测得应变片的电阻变化ΔR1=0.48 Ω，求电桥的输出电压U0为多少？答：由x K R R ε=∆轴向应变引起的电阻变化；可求的轴向应变系数002.0212048.0=⨯=∆=RK R x ε;总的应变系数00257.0002.0285.1)1(=⨯=+=+=x y x εμεεε；又 mV k U U i 57.240==ε 或：也可以根据分压定律来做。
