弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头分类

1.按它的曲率半径来分，可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子外径，即R=1.5D.短半径弯头指它的曲率半径等于管子外径，即R=D。公式中的D为弯头直径，R为曲率半径。最常用的是为1.5D 的弯头，如果在合同中没有注明是1D或者1.5D，那么是要优化选用1.5D的。我国最常用的执行标准有GB/T12459-2005，GB/13401-2005,GB/T10752-1995.

2.按结构形状分，常见为圆形弯头，还有方形弯头等。

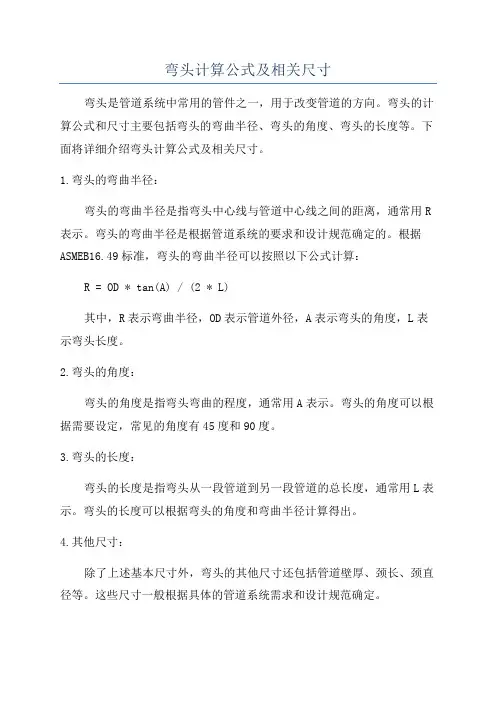

二、弯头的相关尺寸

1.一般弯头必须知道以下数据，才能确定弯头。

角度、弯曲半径、口径、壁厚、材质。

例图这是虾米腰弯头，角度、90度弯曲半径1000mm、口径1000mm、壁厚1mm、材质Q235

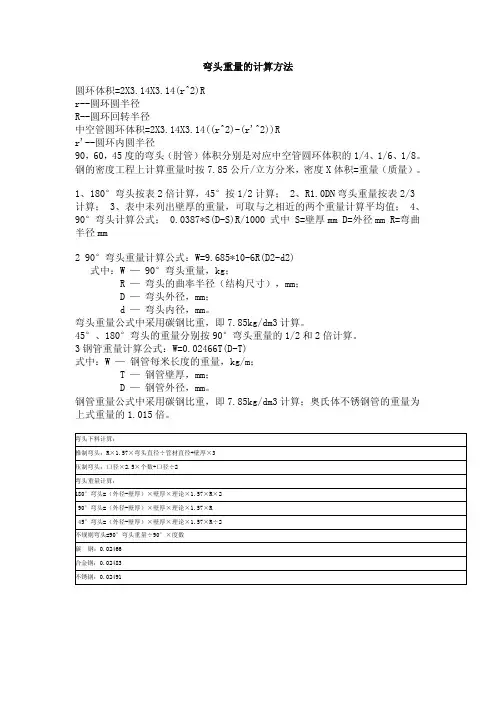

三、弯头理论重量的计算

1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数

系数：碳钢：0.02466

不锈钢：0.02491

合金0.02483

90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57*

*公称通径*倍数/1000=90度弯头理论重量（公斤）

例题：（1000-1）*1*0.02466*1.57*1000*1/1000

备注：其他角度可以除以90再乘以角度。

2.方形弯头：

1.57*R*方口周长*密度*厚度。

四、弯头面积的计算

弯头面积计算如果重量计算出来了，就可以用重量/密度/厚度得数就是面积，不过要注意单位统一。

1.圆形弯头=1.57*R*口径*3.14；

2.方形弯头=1.57*R*方口周长。

R代表弯曲半径，90度弯头计算方法。

例题面积计算：1.57*2000*1800*3.14
